Можно ли заменить выключатель на диммер в готовом блоке?

Диммер с поворотным выключателем

Такие модели самые распространенные и иногда снабжаются еще и пультом дистанционного управления.

Можно ли заменить выключатель на диммер в готовом блоке?

Вращением вручную круглого переключателя, устанавливается необходимая в данный момент интенсивность освещения.

Правда когда есть в наличии инфракрасный пульт, мало кто в дальнейшем дотрагивается до этого колесика

Однако обратите внимание, что инфракрасный пульт работает только в зоне прямой видимости диммера и его луч должен быть непосредственно направлен на корпус регулятора

Можно ли заменить выключатель на диммер в готовом блоке?

Расстояние взаимодействия — около 5 метров.

Монтируются такие регуляторы в стену, наподобие комнатных выключателей. И устанавливаются в такую же монтажную коробку.

Если речь идет о диммерах для светильника или люстры 220в, то можете просто вытащить старые выключатели со своего посадочного места, и вместо него воткнуть туда диммер.

Никакой прокладки дополнительной проводки не требуется.

Вообще они могут быть рассчитаны на разное напряжение от 12 или 24в до 220 вольт.

Можно ли заменить выключатель на диммер в готовом блоке?

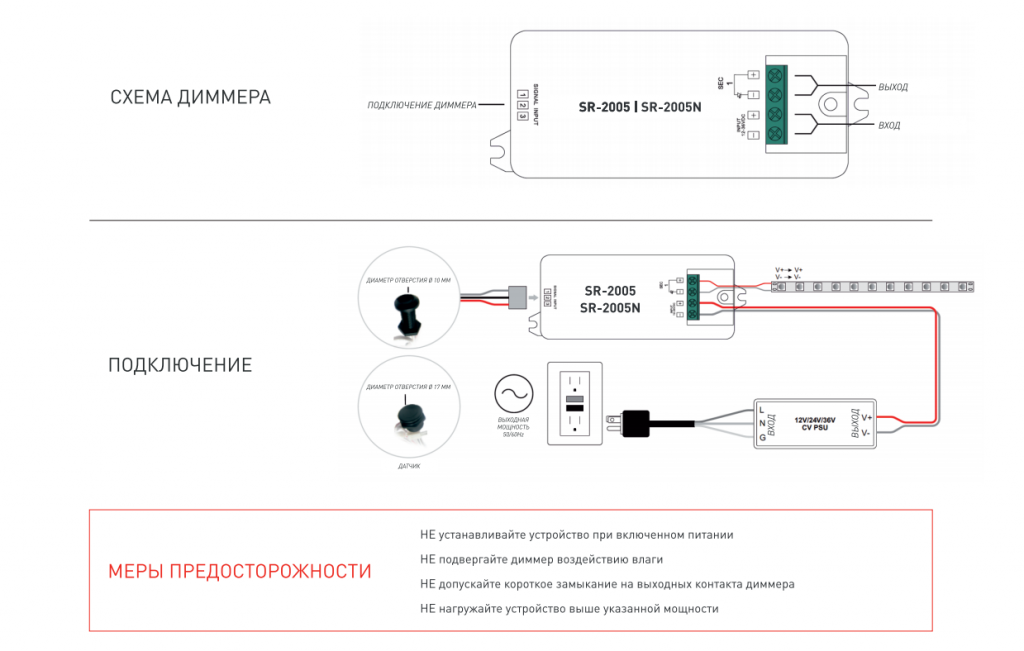

При низком напряжении, в схеме подключения диммер идет после блока питания.

Можно ли заменить выключатель на диммер в готовом блоке?

Назначение и принцип работы

Диммер можно смело называть регулятором напряжения. Это устройство используется для регулировки интенсивности освещения. Прибор очень похож на обычный выключатель. Главное отличие заключается в регулировке величины подачи напряжения. Диммер используется в качестве светорегулятора для ламп накаливания. Также его можно применять в качестве регулятора напряжения для электрических чайников, утюгов, насосов. Для подключения в сеть с люминесцентными лампами любого типа, диммер не используется. Причина этому кроется в наличие пускового устройства в подобных схемах. Также запрещено использование прибора для соединения в цепь с телевизорами, магнитофонами, компьютерами и другими бытовыми устройствами, которые имеют в конструкции понижающий трансформатор и преобразователь напряжения.

Обычный или аналоговый диммер имеет в своей схеме переменный резистор или реостат. Этот элемент способен изменять электрическое сопротивление, за счет поворота штока. В обычном положении, регулятор пропускает напряжение 220 вольт. При повороте ручки, сопротивление резистора увеличивается, что способствует плохой электрической проводимости. Это позволяет уменьшить напряжение, поступающее на лампу накаливания.

Димминирование для ламп накаливания не способствует снижению электрического потребления. Основное назначение только в регулировании величины освещения помещения. Также димминируемые лампы получают защиту от резких перепадов напряжения, что во многом продлевает срок их службы.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

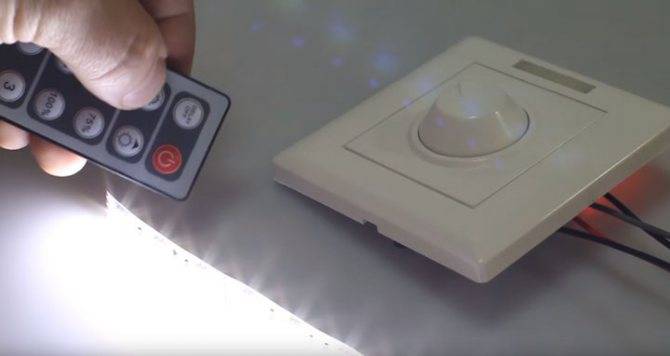

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее. Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников. В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов? Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации. Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении

Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту. Простейшая схема, которая может служить эталоном подключения стандартного регулятора

Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику. Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику. Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Разновидности

От того, каким способом осуществляется регулировка, зависят виды диммеров. Механические считаются самыми простыми устройствами. По типу исполнения выделяют следующие:

  • Модульный, благодаря ему регулируется степень освещенности на лестничных клетках, в коридорах и у подъездов. Указанный тип устройств устанавливается внутри распределительного щитка, а сама регулировка ведется кнопочным или выключателем с одной клавишей.
  • Моноблочный монтируется в качестве выключателя на фазе электрической цепи, которая идёт к осветительному прибору.

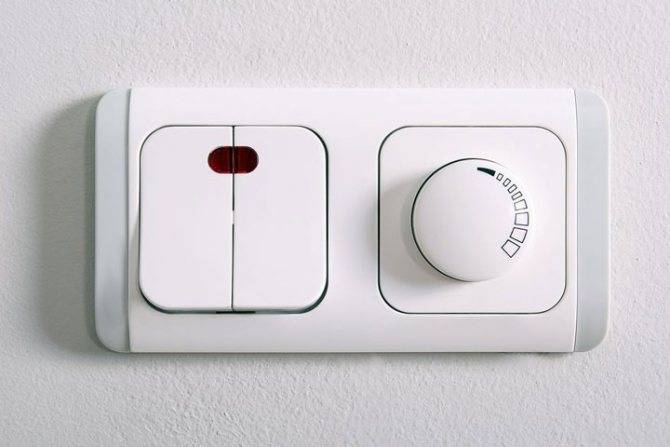

  • Блочный устанавливается в паре с выключателем.

Как правило, в домах часто устанавливаются моноблочные устройства, различие между которыми определяется способом управления:

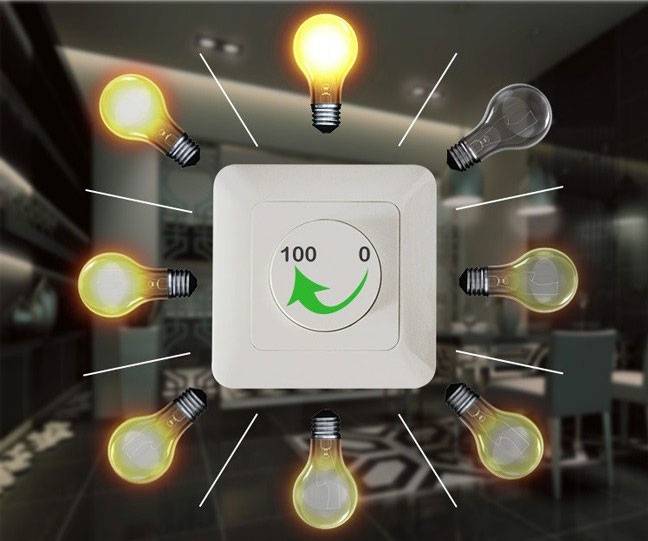

  • Поворотный вариант с вращающейся ручкой. Положение ручки влияет на яркость лампы. В одном из крайних положений она не горит, при движении в противоположном направлении яркость усиливается.
  • Клавишные модели своим внешним видом напоминают обычные выключатели с двумя клавишами. Одна из них отвечает за включение/отключения лампы, другая при удержании в том или ином положении позволяет регулировать мощность освещения.
  • Поворотно-нажимной диммер аналогичен в плане работы поворотной модели, однако доля включения лампы ручка устройства слегка утапливается.
  • Торговый дом АлексСтрой

  • Розетка с USB: инструкция по подключению и настройке. Обзор лучших производителей юсб розеток для дома

  • Штепсельная розетка: все разновидности и их характеристики. Инструкция правильной и быстрой установки штепсельной розетки своими руками

Одними из самых удобных по праву считаются регуляторы с дистанционным управлением. Пульт дает возможность изменения практически из любой точки дома или квартиры. Акустические модели оказываются достоянием так называемых «умных домов». Голосовые команды, хлопки в ладоши оказываются приятным решением вопроса о контроле над осветительными приборами.

Популярные статьи  Система TN-S: определение, особенности, примеры выполнения

Еще один удобный вариант – подключить выключатель с диммером. Сделать это целесообразней в спальной комнате. Включать и выключать освещение можно будет при помощи обычного выключателя около входа в комнату, а возле кровати разместиться диммер, который позволит регулировать степень яркости в зависимости от пожелания и не вставая с постели. Фаза через выключатель идет к диммеру, а уже от него подается к осветительному прибору.

Установка диммера: как заменить клавишный выключатель на регулирующее устройство

Вне зависимости от типа устройства для регулирования освещенности, подключение диммера в цепь системы освещения выполняется практически одинаково. На приборе имеется от двух до четырех клемм, назначение которых можно прочитать по специальной маркировке. В некоторых их видах имеются две клеммы – это моноблочные диммеры, к которым подключается исключительно разорванная фаза цепи освещения. А в некоторых четыре клеммы – в две из них подсоединяется, опять же, разорванная фаза осветительной цепи, а в две другие выносная кнопка управления. В принципе, ничего сложного здесь нет – если представлять замену обычного выключателя диммером, то по пунктам этот процесс будет выглядеть следующим образом.

  • Снимаем выключатель и отсоединяем его от электрической проводки.
  • Берем диммер и изучаем маркировку его клемм – как правило, на них указываются стрелки, обозначающие приходящую и исходящую фазу.
  • Выбираем из двух проводов бывшего выключателя приходящую фазу – при прикосновении к ней тестер будет светиться.
  • Подключаем ее к соответствующей клемме диммера, а второй провод к другому контакту.
  • Вставляем диммер в коробочку и крепим его там с помощью усиков или саморезов.

Это все, что касается вопроса, как подключить диммер, как видите, сложного нет ничего.

Можно ли заменить выключатель на диммер в готовом блоке?

Как подключить диммер своими руками фото

В заключение несколько слов о том, как изготовить простой диммер своими руками. В интернете можно найти достаточно много электрических схем, собрать которые не составит никакого труда. Каждая из них рассчитана для определенного типа ламп. Но суть не в этом, когда-то в детстве мы баловались такими устройствами и регулировали яркость елочных гирлянд – для этого мы использовали обыкновенное переменное сопротивление, рассчитанное на использование в схемах, работающих от 220V. Одного такого устройства вполне хватало, чтобы осуществлять плавную регулировку светового потока. Главное – правильно подобрать переменный резистор, и можно сказать, что диммер готов. Останется только встроить его в корпус современного выключателя. С современными лампами такой номер не пройдет – придется паять специальную схему.

Автор статьи Александр Куликов

Схема подключения диммера

Схемы подключения выключателя и диммера схожи. Как и выключатель, светорегулятор нужно устанавливать последовательно с нагрузкой.

Для спальни наиболее оптимальная и удобная схема — это включение светорегулятора последовательно с простым выключателем. Рекомендуется устанавливать диммер рядом с кроватью, для возможности управлять светом и при этом не вставать с постели. Светорегуляторы для светодиодных ламп приобретают все большую популярность в системах «умный дом». Возможность управлять освещением позволяет создавать зонирование помещений в зависимости от той или иной ситуации, при необходимости можно подсвечивать и выделять желаемые предметы интерьера.

Как нужно правильно подключать высококачественный светорегулятор

Можно ли заменить выключатель на диммер в готовом блоке?Для возможности регулировать освещение с разных точек можно использовать высококачественные импортные кнопочные диммеры, например, регуляторы французского производства Legrand Valena. Особенность данного устройства заключается в том, что в комплекте есть дополнительные регулирующие кнопки, их можно устанавливать в желаемом помещении, однако, существует ограничение в пятьдесят метров от регулятора до выносной кнопки, которая будет самой дальней.

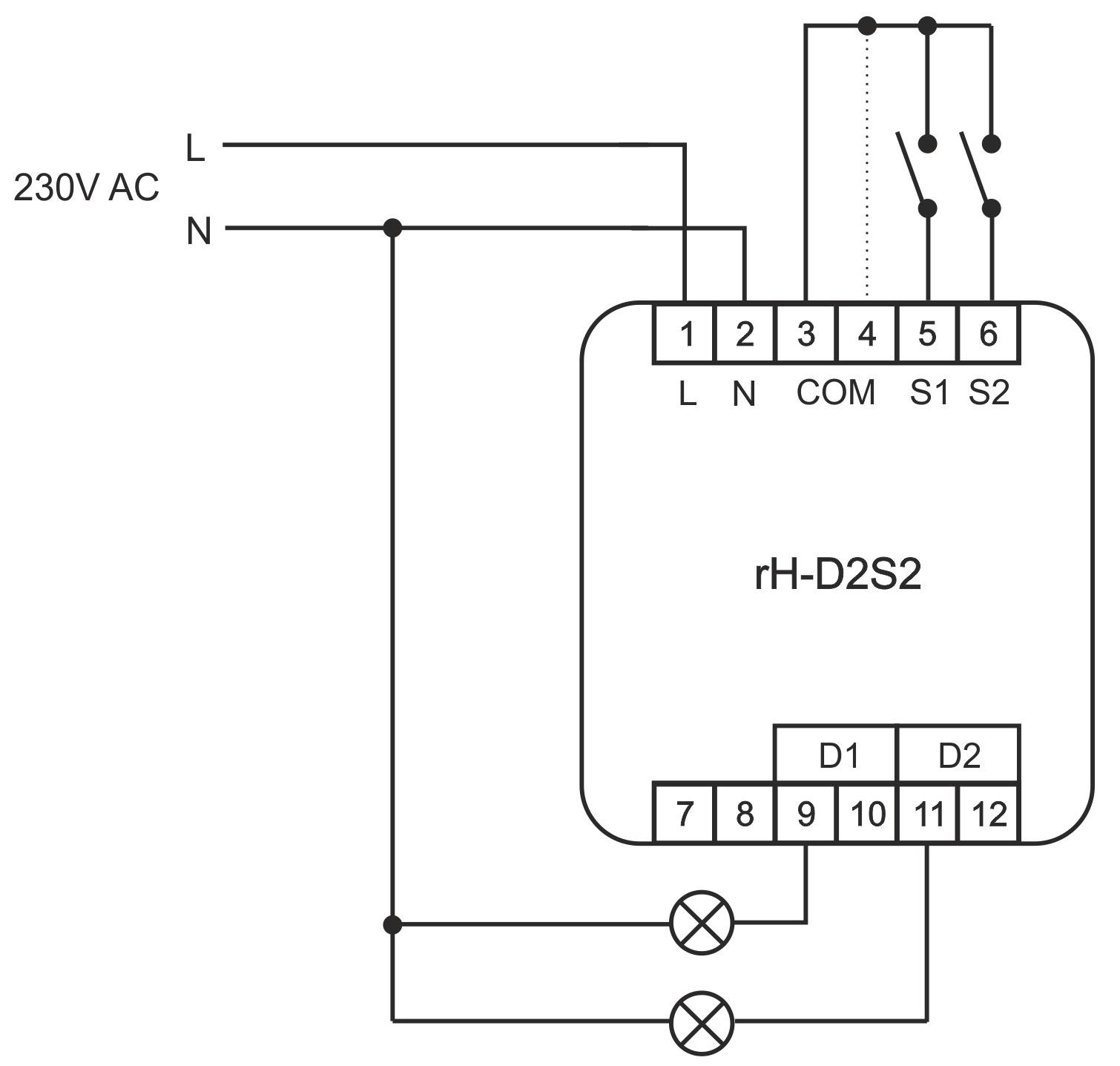

Схема подключения диммера с выносными регулирующими кнопками следующая. Провод фазовый подходит к клемме диммера номер один и первым клеммам кнопок, которые являются выносными. Со вторых клемм кнопок, являющихся выносными провод должен идти на клемму В регулятора. Нагрузку нужно подсоединить к клемме номер два диммера и проводу нулевому N.

Прежде чем устанавливать светорегулятор самостоятельно, необходимо знать несколько правил, чтобы иметь представление как подключить диммер:

  1. Несмотря на то что существуют несколько вариантов подключения регуляторов, схема подключения диммера несложная — устанавливаются они последовательно с источников электроэнергии в провод, который является фазовым в электросети.
  2. Чтобы можно было регулировать освещение из нескольких точек в помещении, рекомендуется использовать дорогостоящий и высококачественный светорегулятор, у которого имеются дополнительные выносные кнопки.

Фёдор Степанович Барыкин

Диммируемые светодиодные лампы

При выборе диммеров нужно всегда помнить про типы ламп, которые используются в ваших светильниках.

Например светодиодные, должны обязательно иметь возможность диммирования. У них на упаковке и корпусе нарисован специальный значок.

1 of 3

Также и сами диммеры могут подойти не для всех разновидностей лампочек. Лучше ищите стандартные модели, которые изначально поддерживают все типы ламп.

Можно ли заменить выключатель на диммер в готовом блоке?

Если же подключать светодиодные лампы не рассчитанные на диммирование, это может привести не только к их нестабильной работе, но и перегоранию.

Конечно драйвер в лампе будет стараться компенсировать колебание напряжения до оптимального рабочего тока светодиодов. Но как он поведет себя при длительной работе, никто гарантировать не может.

Какие еще особенности имеются у диммеров рассчитанных именно на светодиодные источники света? Во-первых, как мы выяснили ранее, они подключаются к лампочкам, питающимся не от простых, а от диммируемых драйверов.

Во-вторых, при подключении светодиодных ламп через диммер, цветовая температура в них практически не меняется, в отличие от обычных ламп накаливания.

Можно ли заменить выключатель на диммер в готовом блоке?

В третьих, при выборе очень внимательно нужно подходить к такому параметру, как минимальная мощность диммирования.

Подключение диммера к светодиодной лампе (люстре)

В процессе подключения к светодиодной лампе первоначально необходимо следовать стандартной схеме его подсоединения. Она подразумевает обеспечение того, чтобы фаза шла на устройство. После этого следует направить провод с выходного контакта регулятора к осветительному прибору.

Можно ли заменить выключатель на диммер в готовом блоке?

Отдельно стоит обратить внимание на такие особенности подключения диммера:

  1. К одному светорегулятору нельзя подсоединять приборы разных типов (светодиодные лампы вместе с люминесцентными).
  2. Все контакты должны быть подсоединены правильно. В противном случае лампы могут перегореть.
  3. Запрещается подсоединять слишком большого количества ламп к одному устройству. Их должно быть не более десяти.
  4. Все лампы, присоединяемые к устройству, должны быть одного типа и одной мощности. Универсальные приборы обладают возможность как ручного, так и автоматического выбора формы выходного сигнала. Это нужно для более корректной работы с нагрузкой. Кроме этого, в таких случаях появляется возможность ограничения нижнего предела напряжения.

Пошаговая инструкция по замене

Можно ли заменить выключатель на диммер в готовом блоке?

Заменить выключатель на диммер можно самостоятельно. Нужно следовать инструкции по замене – отключить освещение, демонтировать выключатель и установить регулятор.

Прежде чем выполнять любые электромонтажные работы, следует перекрыть подачу напряжения в комнату. Для этого нужно отключить электричество в щитке на площадке или внутри квартиры.

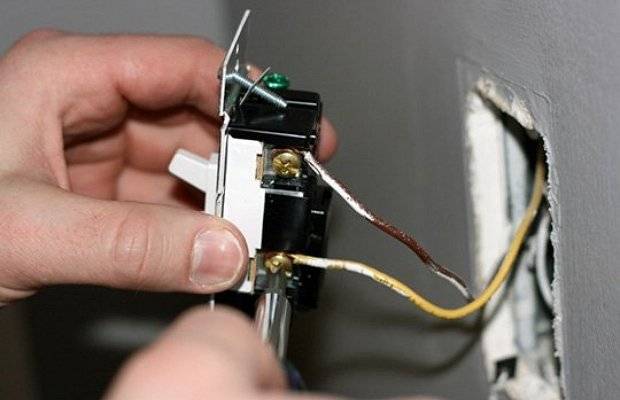

В первую очередь следует снять декоративную панель с выключателя. Затем вытаскивается внутренний механизм, подключенный к проводам. Последний шаг – отсоединение проводников. Жилы нужно аккуратно вытащить из клемм, сохранив их в целостности.

При исправности проводов выполнять подготовительные процедуры не нужно. Следует изучить инструкцию подключения диммера, в которой прописаны основные требования и схема соединения жил. После нужно подать питание и проверить работоспособность регулятора. При правильном подсоединении яркость будет плавно нарастать и уменьшаться.

Популярные статьи  Где взять техусловия для отдельного счетчика в коммунальной квартире?

Подключаем регулятор вместо выключателя – порядок действий

Наличие у домашнего мастера минимальных знаний в электротехнической сфере позволит ему правильно подключить моноблочный диммер в своем жилище. Никаких особых сложностей здесь нет. Главное помнить, что регулятор монтируется исключительно в разрыв фазного кабеля. Ни в коем случае нельзя подключать устройство в разрыв нейтрали. Если вы совершите такую ошибку, можете сразу идти покупать новый диммер. Его электронная схема просто-напросто сгорит.

Вместо выключателя светорегулятор устанавливается по следующей схеме:

  1. Отключаете подачу электричества на квартиру в щитке питания.

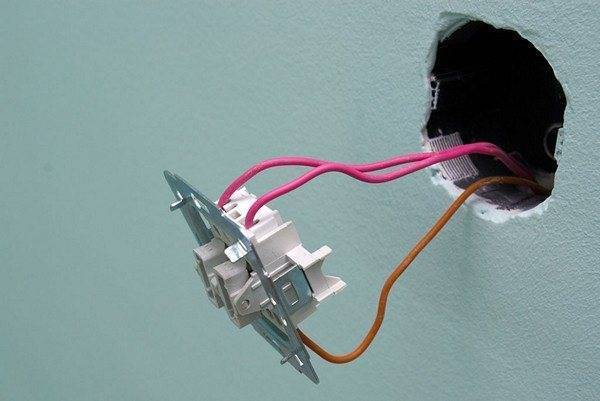

  2. Отсоединяете провода от клемм установленного выключателя и вынимаете его.
  3. Подаете питание на щитке, отверткой со светодиодом, мультиметром либо электрическим тестером определяете фазный провод. Отмечаете его удобным для вас способом (наклеиваете кусочек скотча или изоленты, ставите отметку карандашом).
  4. Теперь можете отключать щиток и приступать непосредственно к установке диммера. Сделать это несложно. Вам требуется подать фазный провод, который вы отметили, на вход регулятора. От выхода он пойдет на распределительную коробку (то есть на нагрузку), а затем и на сам осветительный прибор.

Можно ли заменить выключатель на диммер в готовом блоке?

Установка светорегулятора

Существуют диммеры с подписанными выходными и входными контактами. В них обязательно нужно подавать фазный провод на соответствующий разъем. Если же на диммере контакты не обозначены специальным образом, фазу подают на любой из имеющихся входов.

После подключения светорегулятора его нужно установить обратно в подрозетник, одеть на диммер декоративную накладку и колесико потенциометра (если вы монтируете поворотно-нажимной или поворотный механизм). Все! Вы смогли правильно подсоединить диммер к выключателю. Пользуйтесь установленным приспособлением в свое удовольствие!

Схема подключения

Установка диммера – это предельно простая операция. Также, как и обычный выключатель светорегулятор ставится в разрыв фазного провода – это правило. Если заменяется одноклавишный выключатель, то два провода просто крепятся к контактам диммера. В случае с двух или более клавишными выключателями подключение имеет следующий вид: фазные провода от контуров люстры соединяются вместе, а потом уже идут на диммер.

Можно ли заменить выключатель на диммер в готовом блоке?

Схема подключения взамен простого выключателя

Можно немного усложнить схему подключения диммера, добавив к ней выключатель. То есть при входе свет будет зажигаться выключателем, а около кровати плавно регулироваться или выключаться диммером.

Можно ли заменить выключатель на диммер в готовом блоке?

Еще можно смонтировать схему с двумя, параллельно подключенными диммерами, по типу проходных выключателей. Но если комната проходная, то зачем, в принципе, нужно тратиться на покупку дорогих светорегуляторов. А вот если в длинном коридоре поставить два проходных выключателя, а уже на них «повесить» диммер, то получится довольно интересная схема для «дежурного» освещения.

Можно ли заменить выключатель на диммер в готовом блоке?

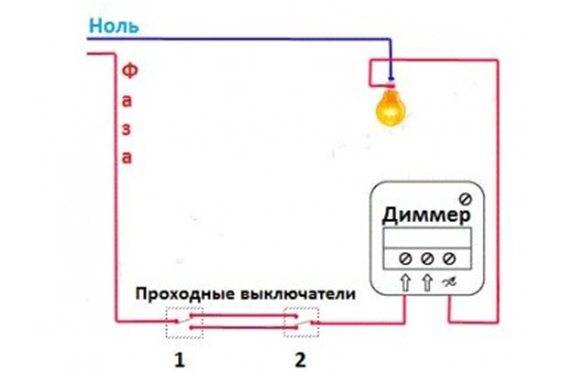

Подключение с проходными выключателями

Следует обговорить еще один очень важный момент, на который иногда не обращают внимание. Обыкновенные диммеры предназначены для регулировки света только ламп накаливания или галогенных

Если вы хотите обзавестись светорегулятором для люминесцентных или энергосберегающих лампочек, придется искать специальные диммеры и лампы, которые подходят для диммирования. На таких устройствах обычно ставится маркировка.

Проблемы совместимости

Отправляясь за диммером, помните, что вам предстоит не просто купить нужные компоненты системы, но еще и проверить их совместимость. Используя первую попавшуюся LED-лампу с обычным диммером, вы рискуете испортить и то и другое. Через некоторое время лампа начнет трещать, неприятно мерцать, а потом и вовсе перестанет включаться. Диммер из-за постоянной перегрузки тоже выйдет из строя. Чтобы устройства совместно дали нужный результат, учтите ряд важных моментов:

определитесь с тем, какой эффект хотите получить от диммирования, возможно ли использовать его в нужном помещении;
определитесь с вариантом управления светорегулятора — механический, электронный или дистанционный;
определите тип нагрузки для светорегулятора — светодиодная, галогенная или омическая;
обратите внимание на мощность. Она зависит от того, сколькими лампами будет управлять прибор.. Чтобы вычислить нужную производительность диммера, умножьте мощность ламп на их количество

Если в будущем возможно увеличение количества ламп, учтите и это. Недостаточная мощность устройства может привести к тому, что купленный регулятор сразу же выйдет из строя, а в лучшем случае просто не запустится. Следует обратить внимание на количество источников света, которыми может управлять с один димер;

Чтобы вычислить нужную производительность диммера, умножьте мощность ламп на их количество. Если в будущем возможно увеличение количества ламп, учтите и это. Недостаточная мощность устройства может привести к тому, что купленный регулятор сразу же выйдет из строя, а в лучшем случае просто не запустится

Следует обратить внимание на количество источников света, которыми может управлять с один димер;

Итак, когда вы выбрали диммер своей мечты – простой механический или элегантный с сенсорным управлением, пришло время обратить внимание на характеристики ламп, которые вы собираетесь использовать. Каждому из регуляторов соответствует определенный вид лампочки! Первым делом изучите упаковку

На ней должна стоять надпись «диммируемая» или специальный значок «dimmable».

Димируемые и не димируемые лампы

Отдельно стоит остановиться на популярных в последнее время так называемых филаментных лампах. Внешне они напоминают обычные лампы накаливания. Однако, по характеристикам, это все та же самая светодиодная лампа. А значит, внимательно читайте надписи на упаковке.

Исходя из вышесказанного, рекомендуем покупать диммеры и лампы под них в одном магазине, с наглядной проверкой на совместимость. Тогда вы избавите себя от неприятных сюрпризов.

Обозначение димирвоания

Устройство и виды

Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:

  • На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.
  • Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.

Можно ли заменить выключатель на диммер в готовом блоке?

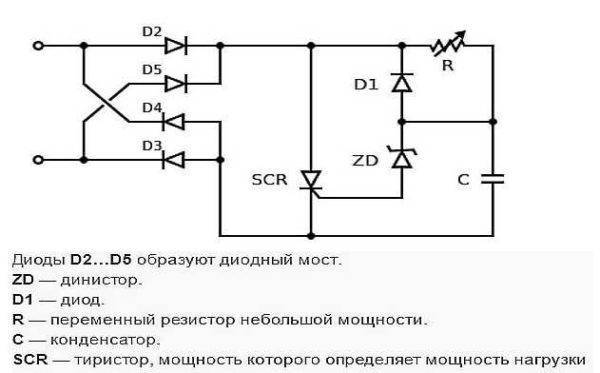

Схема тиристорного диммера

Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

При выборе устройства не столь важно знать, к какому типу он относится, сколько важно учитывать характер нагрузки, к которой он будет подключаться (лампы накаливания и светодиодные или люминесцентные и экономки). По виду исполнения диммеры бывают:. По виду исполнения диммеры бывают:

По виду исполнения диммеры бывают:

Популярные статьи  Как сделать водородный генератор своими руками?

Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.

Можно ли заменить выключатель на диммер в готовом блоке?

Модульный диммер и схема его подключения

Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.

Диммер на шнуре можно установить на любую настольную лампу, бра, торшер (с лампой накаливания)

Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».

Диммер для установки под выключатель

Схема подключения диммера под выключатель

Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:

Поворотные и поворотно-нажимные модели внешне не отличаются

Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.
Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.

Клавишные похожи на выключатели

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Можно ли заменить выключатель на диммер в готовом блоке?Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

  • Использующие в работе радиопередатчик;
  • Использующие инфракрасное излучение.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.

Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

Можно ли заменить выключатель на диммер в готовом блоке?

После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.

Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.

С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку

Не важно сенсорный это диммер или поворотно-нажимной

А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.

Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.

Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.

На микросхеме

Для регулирования мощностью, подаваемой на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств за счет малого числа радиодеталей. Такой самодельный диммер прост в настройке и обладает некоторыми функциями защиты.

Можно ли заменить выключатель на диммер в готовом блоке?

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12 В до минимума в десятые доли Вольта. Недостаток данных регуляторов в малом КПД и максимально возможной мощности подключаемой нагрузки, в следствие этого, есть необходимость установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла. Однако, это идеальный вариант для маломощных схем постоянного тока и низкого напряжения, за счет своей простоты и универсальности.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и давал возможность регулировать яркость светодиодов от ноля до максимума.

Отличный вариант — диммер на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами. Установив высокую частоту работы схемы, можно избавиться от мерцания, которое часто возникает из-за дешевых покупных диммеров и вызывает быструю усталость и раздражение глаз у человека.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны, что позволяет подключать более мощную нагрузку и использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором на КРЕН, выгодно отличается по габаритам и экономичности.

Можно ли заменить выключатель на диммер в готовом блоке?

Напоследок рекомендуем просмотреть еще один мастер-класс, в котором показано, как можно сделать регулятор освещения для светодиодов:

Изготовление регулятора света на 12 Вольт

Вот собственно и все идеи сборки простого светорегулятора в домашних условиях. Теперь вы знаете, как сделать диммер своими руками на 220 и 12В.

Будет интересно прочитать:

  • Светодиодный прожектор своими руками
  • Ремонт диммера в домашних условиях
  • Как меньше платить за свет
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
