Содержание

С нулём и без нуля

Могу ли я оставить фазу с выключателя, а ноль взять, допустим с самой лампы?
Маркировка выключателя без нуля: L, L1

Могу ли я оставить фазу с выключателя, а ноль взять, допустим с самой лампы?
Маркировка выключателя «с нулём» — N, L, L1

Могу ли я оставить фазу с выключателя, а ноль взять, допустим с самой лампы?
Схемы подключения выключателей: с нулевым проводом и без него

А теперь подходим к самому главному: в чём отличие этих двух видов выключателей?

  • Выключатель «без нуля» — это самый обычный выключатель из тех, которые ставятся в каждый дом уже больше ста лет. К нему подходят всего 2 провода, первый из которых – всегда вход «фазы» (не забываем!), а второй уходит на светильник.
  • Выключатель «с нулём» — это относительное новшество. По логике подключения он больше похож на розетку, в которую вы вставляете лампу. В коробку с таким выключателем заходят минимум 3 провода: «ноль» (для питания самого выключателя), «фаза», и третий – выход «фазы» на светильник. Если выключатель двойной или тройной – то ещё на 1 или 2 провода больше.

По схеме «с нулём» запитываются обычно умные выключатели (чтобы работала их электронная начинка); по схеме «без нуля» — обычные «глупые» выключатели, или выключатели с питанием от батареек. Но всё чаще по схеме «без нуля» встречаются и умные выключатели с питанием от сети.
Как же они работают? Ведь ток может проходить только при разности потенциалов и при наличии замкнутой цепи? Изюминка схемы в том, что параллельно лампе подключается специальная маленькая деталь («шунт»), которая обеспечивает прохождение крохотного, но достаточного для работы такого выключателя, тока.

Существуют выключатели и без шунта, например, от Aqara.

Как подключить розетку от одноклавишного выключателя?

Однозначно,можно,ежели на выключатель приходит три провода ! В противном случае- не будет выключателя.Ежели наличие выключателя неважно или есть возможность его переноса,то достаточно произвести нужное соединение в распредкоробке

Евгений

роман

если делать по-науке, то надо прокладывать новую линию от ближайшей распредкоробки. если делать лишь бы работало, то можно и прокинуть от розеточной коробки, при условии что там есть возможность по третей жиле кабеля (если там 3 жилы в выключателе , а не 2) пустить нулевой потенциал.

попов

На выключатель в системе освещения проложен провод сечением 1,5 мм2 если это медь подключать нельзя розетку, а в старых домах где алюминий то он 2,5 мм2 к нему подключится можно.

роман

хочешь сказать что полторашка меди не потянет сраный холодильник? ты пьяный был что ли когда писал это? холодильник жрет 200-300 ватт в час и то самый убогий. 1.5 мм медь спокойно держит 2000 вт в постоянной нагрузке.

Евгений

Ну Вы, батенька, спец. 1,5 мм2 меди на 1 холодильник мало?1

как правило на лампочку от выключателя идет три провода,а используют два,третий провод в светильнике подключить к 0,то тгда выключателе будет и 0 и фаза.

Андрей

Если на одноклавишном выключатели проложен провод с тремя жилами и одна жила бездействия то возможность есть запитать розетку

Макаров Дмитрий (Эксперт)

Здравствуйте. Попытаюсь ответить))

Вся сложность такого подключения заключается в том, что одноклавишный выключатель разрывает лишь один провод. При правильном подключении, разрываемый проводник – это фаза. Как правило, для экономии материала, к выключателю проводится только один провод, а второй ведется напрямую к лампочке.

Посмотрите на рисунок, фазу вы можете подключить от выключателя, но брать этот вывод необходимо до коммутатора, иначе напряжение в розетке будет появляться лишь тогда, когда вы включите свет. От выключателя вы можете взять фазу L, если рядом проходит и нулевой проводник N, то подключитесь к нему также. Если нуля возле выключателя нет, его придется протянуть к розетке от ближайшей коробки. Из коробки к розетке следует провести и защитный PE провод, если у вас организована трехпроводная система электроснабжения.

Если вы не знаете, где находится нулевой проводник, и не хотите попусту разрушать стену, воспользуйтесь бесконтактным тестером при замкнутом выключателе. Проследите линии сигнализации тестера от лампочки до выключателя и по нулевому проводу до коробки. Это позволит выбрать наиболее оптимально место подключения.

Как может быть 2 фазы в розетке?

Если при отключенной нагрузке в розетках присутствуют 2 фазы, это говорит о том, что в ходе электромонтажных работ был перебит ноль сверлом. В итоге произошло КЗ. Вероятные причины появления 2-х фаз в розетке:

  • Пробой изоляции: оплетка кабеля плавится, проводники замыкаются.
  • Перегорание предохранителя или отключения автоматического выключателя, установленного в электрическом щите в качестве защитного устройства.
  • Замыкание одного провода, идущих по ВЛ (воздушная линия электропередач).

В линии 380 В 3 фазных проводника + ноль. Появление в розетке 2-х фаз, вместо одной более актуальна для частных строений.

Что такое «ноль» и «фаза»?

Могу ли я оставить фазу с выключателя, а ноль взять, допустим с самой лампы?
Цветовая и буквенная маркировка силового однофазного кабеля

Если просто:

  • «Фаза» — это более высоковольтный провод, опасный для жизни.
  • «Ноль» — или полностью или частично заземлённый провод (что на самом деле не делает его безопасным полностью)!

Проверить «ноль» и «фазу» можно при помощи отвёрток с подсветкой или даже самодельного пробника из светодиода или лампы из люминесцентного «стартёра» (если вы читаете этот раздел, то самому вам его делать точно не стоит). «Фаза» будет светиться, «ноль» — нет.

Конечно, есть и исключения. Например, при отключенном проводе «фазы» может светиться и «ноль», получая потенциал от включенных приборов или другую утечку (возможно, связанную с неисправностью проводки).

Третий провод, если он есть – это, скорее всего, заземление, и он самый безопасный из всех. При этом между «нулём» и заземлением даже при исправной проводке может оказаться довольно болезненный при прикосновении (и тоже опасный) электрический потенциал.

Кабели следует всегда подключать согласно цветовой маркировке (см. рисунок).

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Популярные статьи  Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Вступление

Есть разные умные выключатели, которые работают с Алисой, при этом требуют полного питания. Без «нуля» и «фазы» им не обойтись.

А что делать, если поставить такой выключатель нужно, а существующая проводка этого не предусматривает?

  • Отказаться от этой идеи — отбрасываем сразу :)
  • Штробить стену от ближайшей розетки/распредкоробки, чтоб проложить нужный провод — далеко не всегда это возможно/допустимо;
  • Воспользоваться этой инструкцией, если… у вас есть люстра на 2 и более группы ламп.
В этом случае мы обойдёмся без штробления и прокладки проводов, но "потеряем" одну из групп.

Например, для люстры с двумя группами вместо двухканального выключателя Rubetek RE-3317 купим одноканальный RE-3316. Люстра тоже станет одноканальной, зато — ура! — у нас появился «лишний» провод между выключателем и люстрой.

Как им распорядиться?

Как правильно и безопасно подключать лампы

Регулярно в этих самых интернетах возникают вопросы, куда должна подходить фаза при подключении светильников.

Ответ один: фаза подходит всегда и только к выключателю!
  1. Лампочки меняются намного чаще, и отключенный выключатель надёжно изолирует опасный для жизни потенциал от люстр и других светильников.
  2. Замену часто производят совершенно не понимающие в электрике люди.
  3. При замене бывает необходимо протянуть контакты патрона, или поджать пружинку.
  4. Намного безопаснее пройдёт и замена самой люстры на новую.
Во всех этих случаях, если вы не забыли отключить выключатель, то и запланированные и нежданные манипуляции со светильниками будут относительно безопасны.

Как сделать, чтобы выключатель разрывал фазу, а не ноль

Если у вас неправильно выполнена схема подключения выключателя к светильнику, и размыкается ноль, вместо фазы (Жми, чтобы узнать, как самому определить какой из проводов ноль, а какой фаза). То исправить это можно, лишь изменив подключение в распределительной коробке.

Для этого, вам необходимо найти распределительную коробку, которая чаще всего расположена прямо над выключателем света, на расстоянии 10-30см от потолка. Согласно правилам электромонтажа, к ней должен быть обеспечен легкий доступ и нередко вы сможете обнаружить её довольно быстро (но, к сожалению, не всегда).

ВНИМАНИЕ! Все работы по изменению схемы подключения выключателя необходимо проводить только на обесточенной сети. Для этого обязательно отключите автоматический выключатель этой группы в электрощите, после чего, убедитесь в отсутствии напряжения в месте монтажа

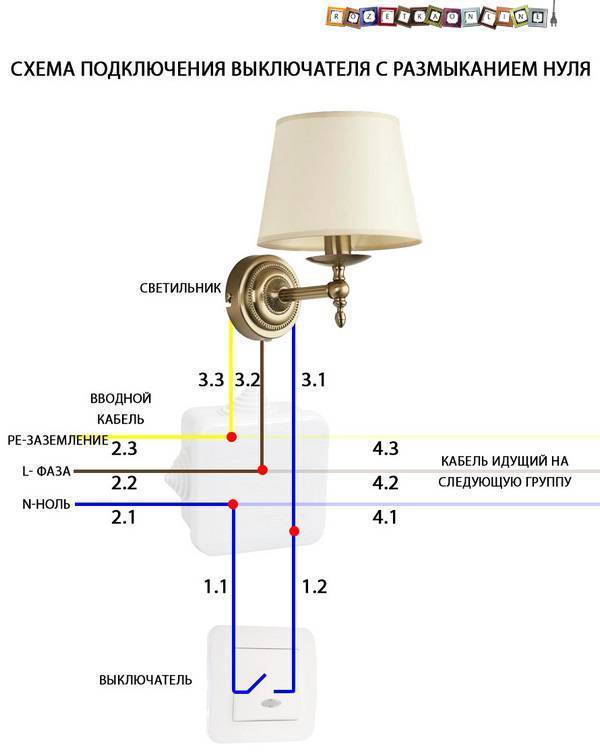

Итак, вот так выглядит схема подключения в распределительной коробке, в которой к выключателю подведен ноль, а фаза идёт напрямую к светильнику.

Могу ли я оставить фазу с выключателя, а ноль взять, допустим с самой лампы?

Чаще всего, схема будет именно такая, вводной питающий кабель будет входить в коробку и затем выходить к следующей распредкоробке, поэтому, обычно, заходит именно четыре кабеля:

1.n – Кабель идущий на выключатель (двухжильный для одноклавишного выключателя)

2.n – Вводной электрический кабель (Стандартный трехжильный: фаза, ноль, заземление)

3.n – Кабель идущий к люстре (Трехжильный: фаза, ноль с выключателя, заземление для одноклавишного выключателя)

4.n – Кабель идущий к следующему выключателю света или розеточным группам (Трехжильный: фаза, ноль, заземление)

Теперь нам нужно поменять эту схему, чтобы выключатель разрывал фазу, а не ноль.

Для этого:

– Провод 1.1 на схеме, идущий на выключатель, подсоединяем к контакту фазных проводов 2.2.+ 4.2

– Провод 1.2 (возвращающийся из выключателя) соединяем с фазным проводом 3.2 который идёт к люстре

– Оставшийся нулевой провод 3.1, идущий к люстре, подключаем к контакту проводников 2.1 + 4.1

Схема замены нулевого проводника в выключателе на фазный, представлена ниже:

Могу ли я оставить фазу с выключателя, а ноль взять, допустим с самой лампы?

Теперь у вас выключатель будет подключен правильно, к нему будет подходить фазный проводник, а не нулевой. Как видите, сделать изменение в схеме подключения, достаточно просто.

UPD: Некоторые советуют просто поменять фазу с нолём местами в электрощите и автоматически в выключателях схема изменится на нужную. Я бы не советовал так делать всем, нужно сперва хорошо проанализировать всю схему электропроводки квартиры, а сделать это довольно непросто, лучше такие серьезные вмешательства без должного опыта и знаний не производить.

Что важно знать и помнить

Ток всегда течёт по линии наименьшего сопротивления. Поэтому категорически запрещается брать или касаться за провода левой и правой рукой (тогда будет парализована работа сердца, что приведён к почти мгновенной смерти). Точно так же запрещается работать голыми руками, в неизолированной или влажной обуви, и так далее. И никогда нельзя брать провод в руку! Как только ток пойдёт через мышцы кисти, они резко сократятся, рука сожмётся в кулак, и вы просто не сможете выпустить этот провод, что, наверняка приведёт к травмам или даже смерти.

Всегда изолируйте торчащие провода: даже, когда работаете при отключенном напряжении.
Всегда вешайте предупреждающую записку или табличку на рубильники и автоматы: мало ли кто подойдёт к щитку (особенно, когда он вынесен в подъезд).

И, конечно, пользуйтесь инструментами с качественной исправной изоляцией на ручках.

Как определить фаза или ноль идёт на выключатель?

Определить ноль или фаза идёт на выключатель можно двумя способами: на выключателе или на самом светильнике.

Выключатель должен быть в отключённом состоянии.

В выключателе на одном проводе должна быть фаза (индикатор будет светиться), а на люстре индикатор светиться не будет. Конечно же на выключателе проверять удобнее так как он находится внизу, да и снять его будет проще, чем открутить люстру или светильник с на потолке. Как снять выключатель рассказывать вам не буду.

Но что же делать, если вы узнали что выключатель у вас подключён неправильно.

В старых квартирах обычно схема электропроводки однолинейная. А это значит, что вся квартира «висит» на одной линии. Скорее всего у вас все выключатели подключены данным образом.

Многие советуют переподключить провода в распределительной коробке. Но, как вы понимаете, для этого нужно её найти, снять с этого места обои, раскрутить скрутки. Но во многих старых квартирах проводка алюминиевая и лишний раз раскрутить, скрутить провод чревато поломкой их.

Можно, просто напросто, перекинуть провода на автоматических выключателях, которые находятся в щитке. И тогда фаза станет нулём, а ноль фазой и на выключатель пойдёт фазный провод.

На картинке показана схема где на нулевом и фазном проводе стоят отдельные однополюсные выключатели. Так делали раньше. Сейчас же используют один двухполюсный автоматический выключатель.

Если же вы определили что какой выключатель подключён неправильно, а остальные в порядке, это значит, что у электрика в том момент, когда он собирал коробку было «озарение». Вот тогда то кроме как переделать распредкоробку данного выключателя ничего не поможет.

Находим распределительную коробку. Обычно она находится над выключателем на расстоянии 15-20 сантиметров от потолка. Вскрываем её, предварительно выключив автоматы в распредщитке. Освобождаем скрутки от изоляции. Включаем автоматы и находим фазный провод индикатором. Выключатель должен быть выключен.

Популярные статьи  Как сделать ремонт масляного обогревателя своими руками?

Обычно в световых коробках бывает четыре кабеля:

  • приходящий
  • отходящий
  • на лампочку
  • на выключатель

Цвет проводов не имеет значения потому, что провода могут быть разного цвета.

Определяем какой кабель идёт на лампочку, а какой на выключатель. Обычно кабель на выключатель уходит вертикально вниз, а на лампочку (светильник) вверх. Обесточиваем коробку отключением автоматического выключателя.

Переделываем коробку следующим образом:

Как соединять провода в распредкоробке решите по месту в зависимости от состояния и материала проводов. Изолируем места соединения проводов.

Всё, дело сделано!

Цвета проводов в распределительной коробке указаны в соответствие с современной расцветкой проводов в кабеле. Вместо коричневого провода чаще всего используется белый.

Ещё статьи:

Где взять ноль и фазу для двухкл. выключателя?

Сразу говорю, строго не судите, вопрос такой, дом дача, нужно провести освещение в комнату,Двухкл. Выключатель, точечные свет. Светодиодные.И откуда для него брать ноль и фазу?Можно ли с розетки взять?

Лучший ответ

Что он у тебя двухклавишный, это мы поняли, а сколько в нем полюсов, отключаемых цепей- не ясно. Если две- достаточно рвать только один фазный провод, два отвода, а землю притащить где поближе.

А если четыре полюса, то придтся к нему тащить и фазу и ноль. Четыре отводящих провода

Остальные ответы

из эл. щитка.

Можно с разетки, но у тебя тогда разетки вместе со светом отключаться будут. На вторую клавишу выключателя кидается перемычка с соседней клавиши (контакта)

С разветвлительной коробки

.•°.•°.•°.•°.•°.•°Ученик (45) 3 года назад

С распредкоробки если взять ничего не будет же так? Фазу и ноль там нашел уже я.

Лучше всего от щитка, но если нет возможности то необходимо брать от распределительной коробки. Но можно и от розетки но не желательно.

.•°.•°.•°.•°.•°.•°Ученик (45) 3 года назад

Если с распредкоробки взять ничего страшного не будет же так? Так как светод. свет. Не такие уж мощные.

Андрей Мильченко Гуру (4577) С распределительной и нужно брать. Для этого они и существуют. А мощные потребители эл. энергии подключаются напрямую от отдельного автомата эл. щитка.

А зачем ему ноль?Фазу в щитке возьми.

Можно и с розетки взять . Но лучше конечно разделить освещение и розетки . А так фазу берите и тяните её на выключатель после выключателя тяните её на люстру . А ноль на прямую на люстру

Не слушай никого. Один раз ПРАВИЛЬНО сделаешь, забудешь о проблеме навсегда. Почему так трудно сделать один раз ПРАВИЛЬНО. Щиток. Для обустройства по свету нужно включить в схему: УЗО+автомат по каждой комнате+нулевая шина от IEK или другого производителя.Нулевая шина даст возможность подключить НУЛЬ по свету.От розетки тянуть не советую.

Общие сведения о фазе, нуле и земле

В разговорном языке электриков «фаза» означает наименование провода, всегда находящегося под напряжением по отношению к нулевому. Поскольку фазный проводник содержит электрический потенциал, он представляет опасность для человека. Такая ситуация возникает при неправильно проведенном ремонте или грубом обращении с розеткой. Цвета фазного провода бывают любыми, кроме голубого. Чаще других используется кабель в желтой оболочке.

Рабочий ноль имеет синий или голубой цвет. Он нужен для выравнивания напряжения в сети. Защитный ноль или заземляющий проводник обычно бывает желто-зеленого цвета. Если оборудование исправно работает, «земля» бездействует. При возникновении короткого замыкания (КЗ) в сети ток поступает на те участки, где не должно быть напряжения. Защита берет его на себя и направляет в землю или к токовому источнику. Если в это время ведутся монтажные работы, то человеку ничего не грозит, кроме небольшого удара током, неопасного для его здоровья.

Подготовка: прозвонка и определение фаз на потолке

Рекомендации по этому вопросу будут лишними для тех людей, кто знаком с электрическими сетями. Для новичков будет очень полезно.

Если проводка уже проведена, на потолке видны 2,3,4 провода.

Один из них является нулем, остальные – фазные и «земля». Последняя есть в новостройках и домах после реставрации.

Если к люстре не приходит желто-зеленый провод – ноль, оголенную проводку надо хорошо изолировать и оставить так.

Нельзя оставлять кабель без изоляции, поскольку случайно можно закоротить.

Дальше точно определяется, где ноль, а где фаза.

В давно построенных домах весь провод одного цвета, в основном черного. В новостройках встречаются: синие и черные; коричневые и синие; редко красные.

Если на потолке 3 провода, а выключатель 2-х клавишный, должно быть 2 фазы плюс ноль.

Лучше прозвонить с помощью тестера или отвертки с индикатором. При проверке клавиша выключателя переводится в положение «включено». Автоматический выключатель на щитке также включается. После завершения работ оба прибора возвращаются в исходное состояние – выключенное. Для обеспечения дополнительной защиты лучше отключить щитовой автомат на период монтажа светильника. Люстру следует подключать только при отсутствии напряжения в сети.

При прозвоне тестером переключатель ставится в положение «Вольт», шкала больше 220 В. Попеременно надо касаться щупами 2-х проводов одновременно. Нельзя касаться голого кабеля руками. Если попались 2 фазы, индикатор не изменится, нам это и нужно. 3-й провод получается нулевым. Затем каждая найденная фаза соединяется щипами с нулем. Индикатор покажет 220 В. По международным стандартам фазный провод обозначается как L, нулевой – N.

Две фазы на проводах. Опыт из жизни. Решение и причины.

Заключение

При наличии подходящего инструмента можно устранить самостоятельно проблему в электропроводке, найти ноль и фазу, подключить силовое оборудование. Безусловно, лучше, если есть практический навык, но его можно наработать. Не надо бояться, а просто все внимательно делайте, следуя рекомендациям.

Почему умный выключатель, а не лампочка?

В моём случае именно умная лампочка и стояла, но… домашние продолжали по привычке пользоваться выключателем. Лампочка в итоге использовалась как самая обычная. Поэтому было необходимо оставить возможность выключать свет как голосом, так и кнопкой.

Включить лампочку сценарием или командой, когда она обесточена простым выключателем, не получится.
С умным выключателем – можно включать всеми способами, и сценарии сработают всегда.

Из плюсов: на общий сценарий можно поставить и умный выключатель, и умную лампочку, которую он включает (например, если она цветная или умеет регулировать яркость).

Из минусов: в некоторых случаях придется повторить команду дважды, т.к. лампочке нужно заметное время, чтобы успеть подключиться к WiFi, прежде чем она сможет ловить команды.

Могу ли я оставить фазу с выключателя, а ноль взять, допустим с самой лампы?

Сережа

Через выключатель идёт только фаза. Выключатель это просто разрыв контакта. От светильников для розетки нельзя брать ноль. Т.к сечение на освещение меньше по стандарту, чем на розетку и нет защиты. Отдельно надо проводить через УЗО сечением 2.5 мм² и влагозащищеную розетку ставить.

merych

хрень получиться. Если включить в розетку нагрузку (скорее всего фен или стиралка), то лампочка просто загориться чуть слабее номинального накала. При выключеном выключателе получиться последовательное соединение. Допустим лампа имеет мощность 100 Вт, машинка 1000 Вт при 220 В. Сопротивление любой нагрузки величина постоянная. Соответственно сопротивление лампы порядка 500 Ом, а стиралки соответственно около 50 Ом. Общее сопротивление будет примерно 550 Ом. Соответственно сила тока 0,4 А. Соответственно, напряжение на лампочке порядка 200 В, а на стиралке 20В. Так что, напряжение для лампы хватит, а вот для стиралки вообще никак. Возможно даже лампочки не загоряться.

Популярные статьи  Какую розетку и вилку поставить для подключения индукционной поверхности?

Александр

Александр

Если лампа накаливания, то можно от выключателя запитаться, при включенном выключателе будет розетка работать , по стирал, свет выключил. С течением времени надеюсь сгорит у вас проводка и больше тупить никогда в жизни не будите.

Николай

Небось и проводка ещё со времен СССР? А там люминий, который вы работал свой ресурс. Есть все шансы устроить большой костёр. Лучше провести проводку под плинтусом и вывести с кабель каналом на нужное место. Береженого и Бог бережёт..

Армен

Розетку на 220В в ванной комнате установливать разрешается, но только посредством разделительного трансформатора и не заземлять ее ни в коем случае.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его. Если проводка старая, выкручиваете пробки

Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой)

Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка. При желании потом их можно поменять местами

При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Обзор моделей фазных переключателей

АПФ получится найти не в каждом магазине электротоваров. Однако многие производители приборов защиты занимаются их производством. Ниже приведен краткий обзор популярных моделей.

Производитель и модель Особенности Примерная цена
Евроавтоматика PF 431 Электронный прибор с базовым набором функций. Не имеет кнопок и регулировок. Максимальный коммутируемый ток 16 А. Собственная потребляемая мощность до 1,6 Вт. В щите устанавливается на din рейку. 3 тыс. р.
Евроавтоматика PF-451 Модель оснащена 3 регуляторами: нижний и верхний пороги напряжений срабатывания, задержка отключения по нижнему порогу. Коммутируемый ток 16 А. Есть возможность использования в цепях постоянного тока 24 В с неиндуктивной нагрузкой до 16 А. 4 тыс. р.
DigiTOP PS-63A Максимальный рабочий ток достигает 63 А. Прибор оснащен тремя отдельными вольтметрами для каждой фазы. Используя DigiTOP, можно наладить работу от генератора и основной питающей сети. 4 500 р.
ABB OT40F3C Ручной 3-позиционный переключатель с крайне компактными размерами (вес 250 г). Максимальный рабочий ток 23 А. Подходит для реверсивного управления двигателем. 5 700 р.
ООО «НОВАТЕК-ЭЛЕКТРО» ПЭФ 319 АПФ оснащен светодиодами состояния фаз, вольтметром на семисегментных индикаторах и 4 регуляторами для настройки. Минимальное рабочее напряжение 120 В. Максимальный рабочий ток ПЭФ-319 составляет 16 А. Есть усиленная версия ПЭФ-319-30, рассчитанная на 30 А. 3 300 р.
ООО «НОВАТЕК-ЭЛЕКТРО» ПЭФ 301 Модель оснащена 4 регуляторами. Диапазон настройки минимального порога срабатывания: 160-210 В. Предельная токовая нагрузка до 16 А. 3 100 р.

Могу ли я оставить фазу с выключателя, а ноль взять, допустим с самой лампы?

Как определить фазу в розетке?

Разобраться, где расположена фаза, где ноль возможно с помощью специальных инструментов. Некоторые мастера обходятся без них. Приведем некоторые рекомендации для тех, у кого дома нет приспособлений из набора электромонтажника:

Умельцы пользуются вместо индикатора обычной лампочкой.

Для этого к патрону присоединяется 3 провода: 2 из них подключаются в разъем, а 3-й – заземляющий, его прикручивают к чугунной батарее отопления. Если образуется свечение, это означает, что проводка работоспособная.

Есть нестандартный способ — провода подводят к батарее или подносят под струю воды.

Однако подобный метод опасен, может иметь негативные последствия.

Применение инструментов монтажника

Намного более надежный способ – использование измерительных приборов:

Индикаторная отвертка.

Это специальный прибор, внутри его корпуса встроен резистор, который соединяется с лампочкой. При фиксировании напряжения в сети загорается световой индикатор. Это самый дешевый метод для неспециалиста, поскольку такая отвертка продается в магазине, стоит около 30 рублей.

Инструмент электромонтажникаИсточник the-vulgar.ru

Карманный тестер.

До начала тестирования переключатель устанавливается в режим переменного тока. Берется лишь один щуп (2-й остается в руке). Если есть ток, то его значение покажется на экране тестера.

Профессиональный прибор.

В заключение некоторые нюансы

В своей статье мы ориентировались на простую сеть, не предусматривающую третьего провода – заземления. Также мы отталкивались от того, что у нас простая люстра, рассчитанная на 1 патрон под лампу. Поэтому и выключатель у нас простой – одноклавишный.

В случае с заземлением вы никогда не перепутаете. Просто придется использовать трех- или более жильный кабель и желто-зеленую жилу всегда запитывать к массе, то есть к клемме, идущей на корпус прибора.

Могу ли я оставить фазу с выключателя, а ноль взять, допустим с самой лампы?

А в случае с многоклавишными выключателями придется из коробки на выключатель бросать две или более (в зависимости от того, сколько клавиш в выключателе) жил. То же самое следует делать и с запиткой люстры. Сколько бы от выключателя ни приходило на люстру фаз, ноль в ней всегда будет один, клемма его будет выделена отдельно. Также можно сориентироваться и по проводам. Ноль в приборах всегда будет синим (голубым).

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
