Как подключить однофазные реле приоритета к 3-фазной сети, с трехфазной и однофазной нагрузкой?

Описание и принцип работы трехфазного реле напряжения ZUBR 3F

Если мы используем 3-фазное реле непрямого действия, такие как рассматриваемая модель, для силовой части питания нагрузки используются внешние четырехполюсные модульные контакторы, которые устанавливаются рядом на DIN-рейку (смотрите дополнительные фото). Непосредственно они подают питание 380В под управлением ZUBR 3F и служат для быстрого отключения оборудования или распредсети дома от внешней питающей электросети 380 вольт при аварийной ситуации. Защитное отключение происходит путем снятия питания с катушки управления контактора и соответственно размыкания всех 4-ех линий – А,В,С и ноля «0».

ZUBR 3F – это универсальное 3-х фазное реле, которое работает в двух режимах защиты по выбору пользователя:

  • оборудования с питанием 380 вольт
  • сетей и техники 220 В (частных объектов – домов и квартир) – пофазно.

Переход к поканальному, раздельному режиму работы достигается деактивированием функции контроля наличия и правильности чередования фаз – в таком варианте – управление на включение будет подаваться даже при наличии одной линии (на дополнительных фото показан как раз такой вариант). Это справедливо только для раздельного мониторинга наличия потенциала на линиях «В» и «С», так как от phase -«А» обычно запитана катушка контактора и обрыв данной линии приведет к общему защитному размыканию через общий блок контактов. То же самое и в случае нарушения разрешенных параметров напряжения на любой из них – произойдет одновременное отключение всех четырех полюсов, включая «0», так как задаются одни общие параметры для всех трех каналов.

Учитывая изложенное в предыдущем абзаце, для бытовых объектов (дом, квартира, коттедж), с преобладающими нагрузками стандартной распредсети 220В (по этажам) и при трехфазном вводе, более правильно использовать независимую защиту, работающую поканально:

  • 3-ех фазное реле напряжения прямого действия – DigiTOP VP-F63A (асинхронный режим)
  • раздельные независимые однофазные реле напряжения – в количестве 3х штук.

Для нагрузок 380В , учитывая специфику их электропитания, используется именно эта модель реле контроля трехфазного напряжения – ZUBR 3F, которое обеспечит качественный мониторинг параметров и надежную защиту при любых проблемах в четырехпроводной схеме энергоснабжения.

Устройство и принцип работы

На практике применяются различные трехфазные счетчики электроэнергии, отличающиеся принципом действия:

  • Индукционные – представляют собой набор обмоток тока и напряжения для каждого из фазных проводников, которые приводят в движение алюминиевый диск, вращающийся от воздействия электромагнитных полей.
  • Электронные – осуществляют измерение и подсчет данных без использования подвижных элементов. Основой реализации электронных трехфазных электросчетчиков является система преобразования аналогового сигнала в цифровой.
  • Гибридные – представляют собой переходной этап от индукционных моделей с механическими вращающимися частями к электронным.

Каждый тип счетчика обладает своими конструктивными особенностями, поэтому в качестве примера рассмотрим обобщенную модель электронного трехфазного прибора учета, как наиболее перспективного.

Рис. 1. Устройство трехфазного счетчика электроэнергии

Конструктивно такой счетчик электроэнергии состоит из:

  • Датчиков тока и напряжения, которые предназначены для измерения электрических величин в электрической цепи.
  • Электронного преобразователя – осуществляет вычисление мощности и по всем фазным потребителям. Может быть представлен несколькими отдельными модулями.
  • Микроконтроллера – предназначен для приема счетных импульсов и преобразования сигнала в другие виды.
  • Дисплея – предназначен для отображения величины мощности и других параметров электрической цепи.
  • Блок памяти – присутствует в электронных моделях, позволяет хранить и извлекать нужную информацию о расходах электроэнергии.
  • Блок зажимов – может разделяться на силовые и слаботочные. Первые из них предназначены для включения в трехфазную линию, а вторые для передачи данных по линиям связи.

Принцип действия трехфазного счетчика электроэнергии заключается в измерении силы тока и разности потенциалов для каждого из фазных проводников посредством датчиков тока и напряжения. Затем и ток, и напряжения по каждому фазному выводу проходит этап перемножения в электронном блоке, у индукционных счетчиков электроэнергии эта процедура осуществлялась посредством воздействия полей обмоток на алюминиевый диск. От электронного блока за вычисленную единицу мощности формируется счетный импульс и передается на микроконтроллер. В зависимости от количества поданных импульсов микроконтроллер вычисляет количество потребленных киловатт-часов.

Микроконтроллер представляет собой логическую единицу трехфазного счетчика электрической энергии. Он подает команду на дисплей о смене данных по мере транзита мощности через датчики. Вместе с тем микроконтроллер трехфазного электросчетчика может извлекать из блока памяти информацию об израсходованной мощности за определенный период или в определенном тарифе, что особенно актуально для многотарифных счетчиков электроэнергии. Также микроконтроллер может транслировать информацию по каналам связи через систему АСКУЭ на удаленный диспетчерский пункт.

Как подключить генератор к трехфазной сети дома?

Как подключить однофазные реле приоритета к 3-фазной сети, с трехфазной и однофазной нагрузкой?

  1. Как подключить однофазный генератор?
  2. Схема автопереключения
  3. Посредством розетки
  4. Важные правила

Резервный источник электрической энергии никогда не будет лишним в загородном доме в экстренных случаях. Незапланированное и бессрочное или связанное с аварией отключение электроэнергии негативно может отразиться на электрических приборах. И когда ваша отопительная система находится в зависимости от подачи электроэнергии, то в зимнее время имеется опасность остыть жилищу и замерзнуть его владельцу.

Как подключить однофазные реле приоритета к 3-фазной сети, с трехфазной и однофазной нагрузкой?

Я не хотел подключать генератор через схему АВР, поскольку у меня на это нет знаний и средств, а я решил всё сделать сам, и подключить без автоматики.

В магазине мне посоветовали подключить генератор прямо через розетку, но делать так по безопасности я не стал. А предложили и продали мне вот такой переходник:

Как подключить однофазные реле приоритета к 3-фазной сети, с трехфазной и однофазной нагрузкой?

Кабель с вилками для подключения генератора в розетку

Для того, чтобы использование генератора было безопаснее, я для него сделал такую розетку на стене летней кухни:

Как подключить однофазные реле приоритета к 3-фазной сети, с трехфазной и однофазной нагрузкой?

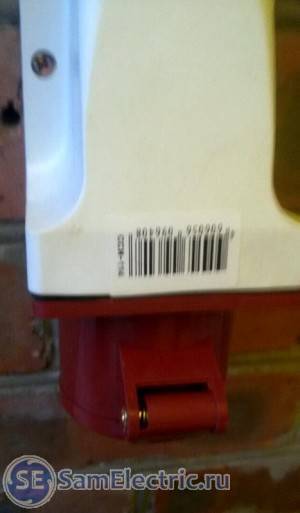

Розетка для генератора

Розетка типа ССИ-114 имеет крышку которая защищает части под напряжением. А ведь напряжение на ней будет всегда – и при работе генератора, и с улицы! Закрепил её повыше, чтобы дети не достали.

Для подключения сделал другой переходник, чтобы его ни с чем не перепутать, и подписал предупреждения о опасности.

Как подключить однофазные реле приоритета к 3-фазной сети, с трехфазной и однофазной нагрузкой?

Кабель для подключения

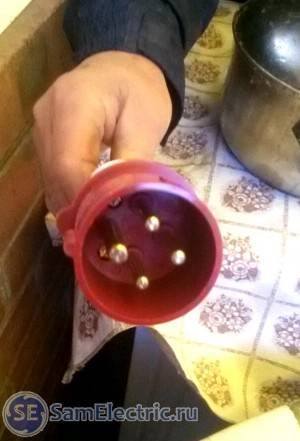

Вилка имеет такой вид:

Как подключить однофазные реле приоритета к 3-фазной сети, с трехфазной и однофазной нагрузкой?

Вилка выхода с генератора

Это самое опасное место в конструкции. Но как избежать беды – секрет в последовательности подключения, об этом позже.

Назначение и функции

Данная технология применяется в сети трехфазных нагрузок. Наиболее востребована для защиты электродвигателя синхронного или асинхронного, трехфазных станков высокой точности, технологичной электроники, насосов. Заметьте, что неправильное чередование фаз приведет к низкой эффективности его работы, перегреву и снижению уровня изоляции, что может привести к пробою.

Применяется для следующих целей:

Для коммутации преобразовательного оборудования, которому важно соблюдение последовательности фаз: источников питания, выпрямителей, инверторов и генераторов;
Для систем АВР (введения в работу резервных источников питания) или подключения системы аварийного освещения;
Для специального оборудования – станков, крановых установок, мощность которых составляет не более 100 кВт;
Для электроприводов трехфазных двигателей, имеющих мощность не более 75 кВт.

Популярные статьи  Как подключить светильник, если есть 3 белых и 3 черных провода?

Для коммутации однофазной нагрузки данное устройство не используется.

В целом реле контроля фаз применяется для различного промышленного и бытового оборудования и является обязательным предохранителем для тех схем управления, в которых требуется постоянный мониторинг величины напряжения и других параметров внешних линий.

В трехфазных сетях осуществляет контроль:

  • уровня напряжения, реализуемая, в преимущественном большинстве, для оборудования такого класса в случаях, когда его величина выходит за установленные пределы;
  • чередования фаз – выполнит коммутацию в случае аварийного слипания фаз или при их неверном расположении относительно питающих вводов оборудования;
  • пропадания фазы – производит отключение потребителя в случае обрыва фазы и последующего отсутствия напряжения;
  • перекоса фаз – производит коммутацию в случае изменения фазного или линейного напряжения по отношению к номинальному значению.

Преимущества реле контроля фаз

В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ:

  • в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока;
  • позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов;
  • в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам;
  • способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции;
  • не требует формирования дополнительной трансформации со стороны рабочего напряжения.

В отличии от реле, работающих только по напряжению обеспечивает действующую защиту от регенерированного напряжения, вырабатываемого обратными ЭДС. В случае, когда одно из фазных напряжений пропадает, двигатель продолжает набирать достаточный уровень энергии с остающихся двух. При этом в обесточенной фазе будет генерироваться ЭДС от вращения ротора, который продолжает крутиться от двух фаз в аварийном режиме.

Из-за того, что контакторы электродвигателей не размыкаются от реле при такой работе, возникает риск повреждения электрической машины с ее дальнейшей поломкой. Реле контроля, в свою очередь, способно обнаружить смещение фазового угла, за счет чего обеспечивается полноценная защита.

Такая функция особенно актуальна, когда рабочий режим двигателя, в случае его реверсивного вращения, способен повредить вращаемый элемент или травмировать работника. Как правило, такая ситуация возникает при внесении изменений во время обесточивания электрической машины, смене фазных нагрузок, порядка чередования фаз и прочих.

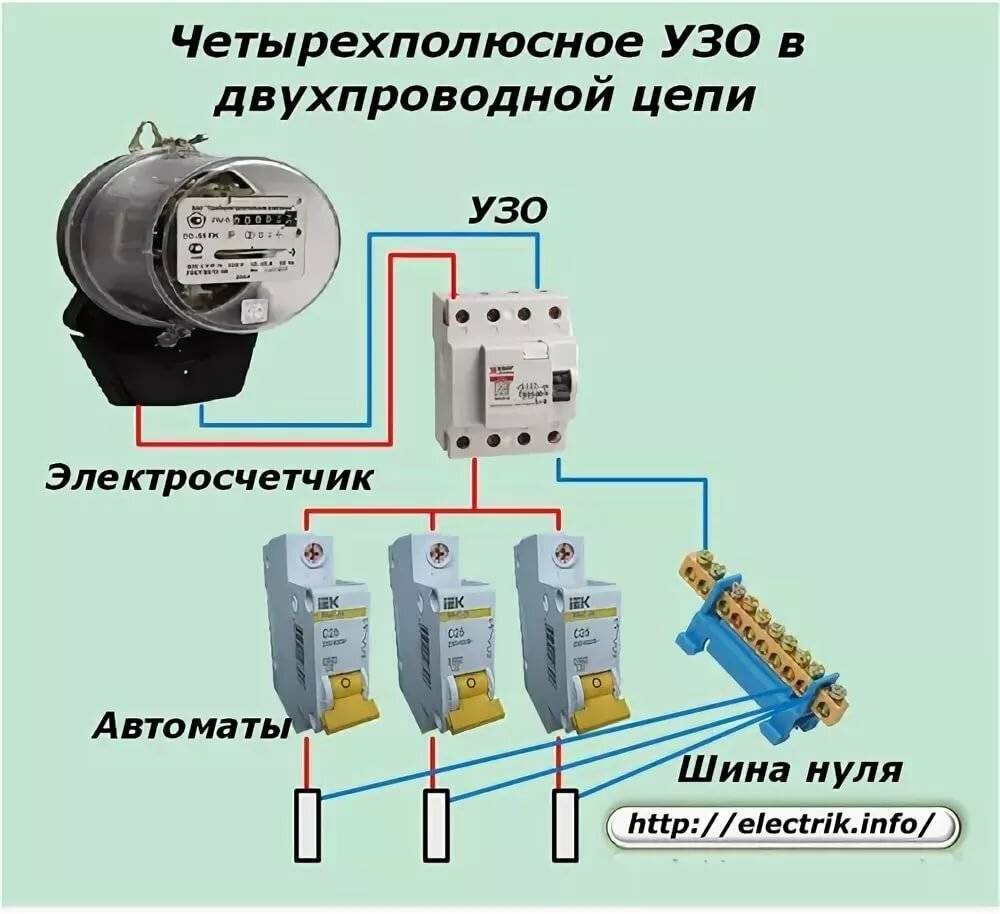

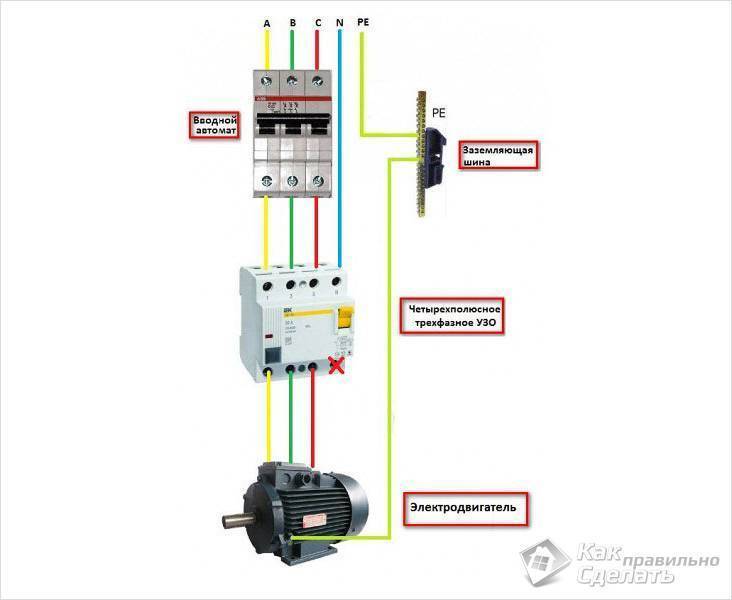

УЗО схема подключения

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО

Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.

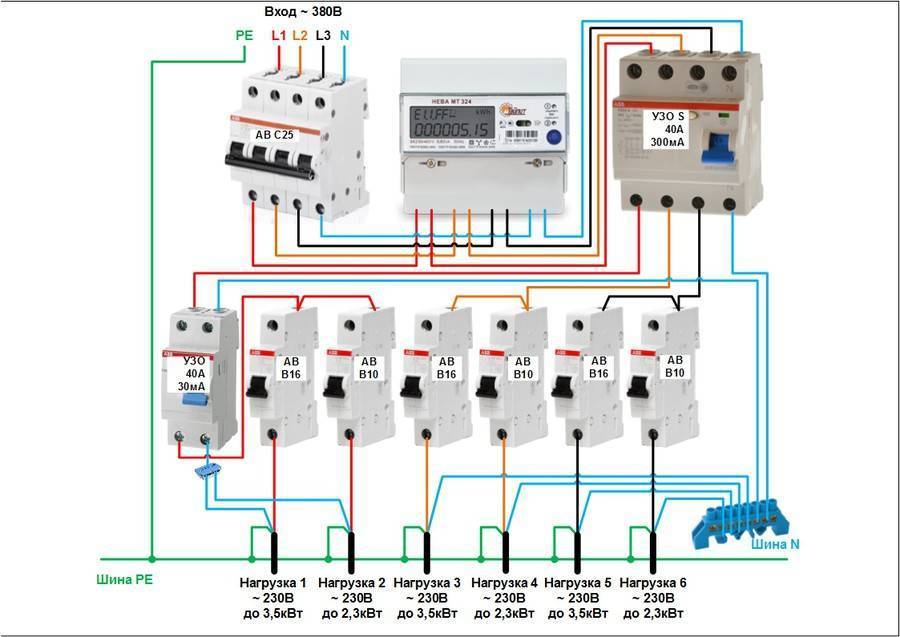

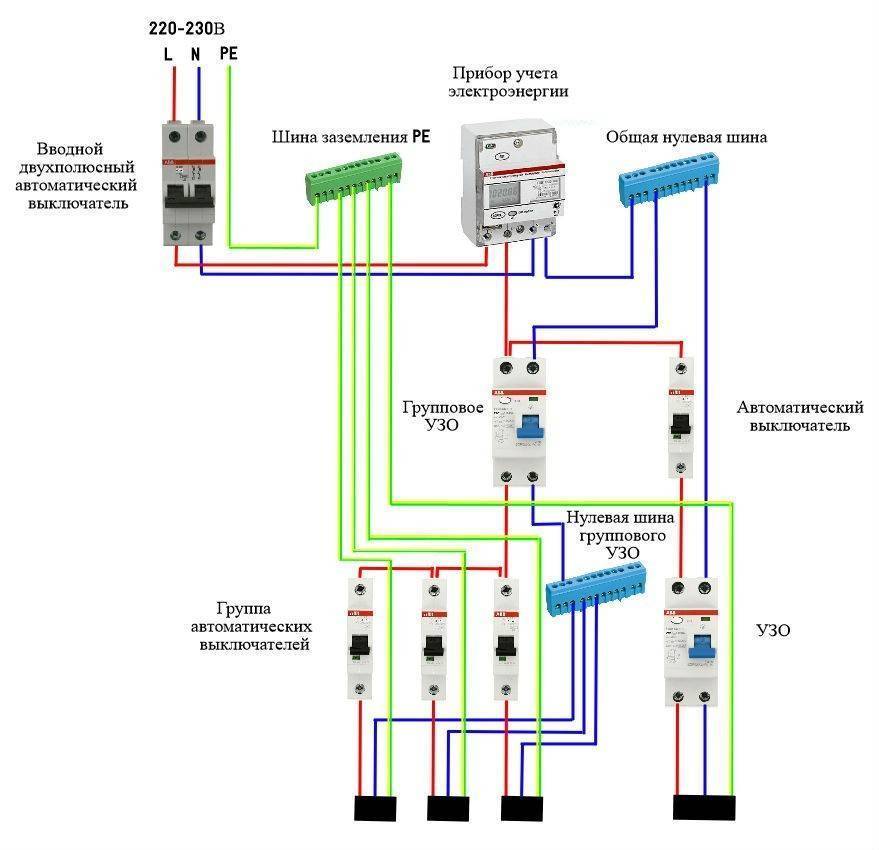

Общее УЗО для 3-фазной сети + счетчик

В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

Способы подбора дифавтомата

Номинал дифавтомата и его времятоковая характеристика

Для примера рассмотрим кухню, где подключается большое количество оборудования. Вначале требуется установить номинал общей мощности для помещения с холодильником (500 Вт), микроволновкой (1000 Вт), чайником (1500 Вт) и вытяжкой (100 Вт). Общий показатель мощности – 3,1 кВт. На его основании применяются различные способы выбора автомата на 3 фазы.

Табличный метод

На основании таблицы устройств по мощности подключения выбирается однофазный или трехфазный прибор. Но величина в расчетах может не совпадать с табличными данными. Для участка сети на 3,1 кВт понадобится модель на 16 А – ближайший по значению показатель равняется 3,5 кВт.

Графический метод

Технология подбора не отличается от табличной – понадобится найти график в интернете. На рисунке стандартно по горизонтали находятся переключатели с их токовой нагрузкой, по вертикали – мощность потребления на одном участке цепи.

Для установления мощности устройства понадобится провести линию по горизонтали до точки с номинальным током. Суммарной нагрузке на сеть 3,1 кВт соответствует переключатель на 16 А.

Ограничители мощности ОМ-630. Зачем они нужны?

В статье рассмотрим ограничители мощности – устройства, ставшие популярными на рынке электроавтоматики в последнее время. Изучим назначение, модельный ряд, схемы подключения, сравним продукцию конкурентов, постараемся понять, кому и зачем они нужны.

Растущая потребность людей в электроэнергии, особенно частных застройщиков, нередко опережает развитие районных электрических сетей. Современному коттеджу, с его холодильниками и кондиционерами, необходимо больше мощности, чем способна предоставить старенькая ЛЭП. Как следствие – аварии, перебои в подаче электричества, а то и выход из строя трансформатора подстанции.

Избежать перегрузки существующей сети, до момента её замены или реконструкции, позволяют ограничители мощности – приборы, устанавливаемые в распределительный щит каждого абонента и отключающие его в случае превышения заданного лимита.

Отключение происходит не сразу, а спустя некоторое время. Величина задержки отключения, а так же время повторного подключения нагрузки устанавливается регуляторами, расположенными на лицевой панели прибора. Здесь же расположен регулятор, при помощи которого задаётся порог срабатывания ограничителя мощности.

Для измерения мощности применяется трансформаторы тока, которые могут быть встроенными в корпус прибора (ОМ-630), или внешними (ОМ-630-2). Многие модели имеют встроенную защиту при обрыве нулевого провода, способны выполнять функцию реле напряжения, отключая нагрузку при напряжении выше 260 В и ниже 160 В, а так же работать в качестве приоритетного реле.

Схемы Звезда и Треугольник в трехфазной сети

Существуют различные вариации включения нагрузки с рабочим напряжением 220 и 380 Вольт в трехфазную сеть. Эти схемы называются “Звезда” и “Треугольник”.

Когда нагрузка рассчитана на напряжение 220В, то она включается в трехфазную сеть по схеме “Звезда”, то есть к фазному напряжению. При этом все группы нагрузки распределяются так, чтобы мощности по фазам были примерно одинаковы. Нули всех групп соединены вместе и подключены к нейтральному проводу трехфазного ввода.

В “Звезду” подключены все наши квартиры и дома с однофазным вводом, другой пример – подключение ТЭНов в мощных калориферах и конвектоматах.

Когда нагрузка на напряжение 380В, то она включается по схеме “Треугольник”, то есть к линейному напряжению. Такое распределение по фазам наиболее типично для электродвигателей и другой нагрузки, где все три части нагрузки принадлежат к единому устройству.

Область применения

Как подключить однофазные реле приоритета к 3-фазной сети, с трехфазной и однофазной нагрузкой?РПН в щитке

Индуктивное реле нагрузки используется, когда появляется необходимость настроить электрическую сеть с лимитами потребляемых объемов энергии. Подобные ситуации встречаются, когда пользователей больше, чем может обеспечить данная сеть, а изменить ее технические и конструктивные характеристики не представляется возможным.

Это миниатюрное электротехническое устройство обеспечивает бесперебойную работоспособность и безопасную эксплуатацию большого количества электрических приборов, сохраняя при этом целостность сетевой конструкции. Если требуется использовать, например, мощный прибор, не приоритетные требуется отключать вручную или же изменять характеристики эксплуатируемой электрической цепи.

Такой подход в работе активно используется в быту и всех отраслях промышленности.

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1

Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.
Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения

Популярные статьи  Что такое синхронный двигатель и как он работает?

Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим.
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети

Так выглядит одна из моделей реле контроля напряжения.
На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку.
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

Установка коммутирующих устройств на выход реле

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1

Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.

Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.

Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.
Подключение и работа реле контроля фаз ЕЛ-11Е

Трехфазное реле контроля напряжения ZUBR 3F

  • от 2 шт. — 2240 р.
  • от 3 шт. — 2140 р.
  • от 5 шт. — 1990 р.

Трехфазное реле контроля напряжения ZUBR 3F – это цифровое устройство защиты от перенапряжения в сети 380В, а также мониторинга основных параметров ее работы для недопущения выхода из строя дорогостоящего 3-фазного оборудования. Фактически это электронный блок контроля и управления не прямого действия, который осуществляет отключение нагрузки при нарушении установленных граничных параметров.

Применяется в различных областях – как для защиты промышленных установок, так и для бытовых объектов – распредсетей и бытовой техники. С помощью ZUBR 3F – можно гарантированно надежно защитить электроприборы от перенапряжения и перекосов в 3-х фазной сети, от слипания и нарушения правильного порядка подачи линейных U-ний в случае обрыва, замыкания, пропадания фаз или нуля в случае аварийных ситуаций на подстанции или линии, а также при реализации контроля правильности первичного подключения.

Особенности распространенных видов реле напряжения

Виды реле напряжения

Благодаря реле напряжения во время перепадов энергии прибор не сгорит, не расплавится плата, не выйдет из строя электродвигатель. Стоимость приборов немалая, но они окупаются. Лучше предотвратить аварийные ситуации, чем покупать новую технику.

На рынке существует несколько видов несколько реле контроля разных производителей. Они обладают одинаковым принципом работы, хотя конструкция и набор дополнительных функций могут отличаться.

В современных устройствах установлена цифровая индикация. Она позволяет следить за уровнем напряжения в трех фазах. Также присутствуют дополнительные настройки. С их помощью регулируют работу прибора и обеспечивают простоту и удобство использования.

Назначение и работа реле приоритета нагрузок

Подобного типа реле, предназначенные для случаев, когда не хватает подводимой мощности или сечение электропроводки не позволяет подключить несколько мощных бытовых приборов одновременно.

Как подключить однофазные реле приоритета к 3-фазной сети, с трехфазной и однофазной нагрузкой?

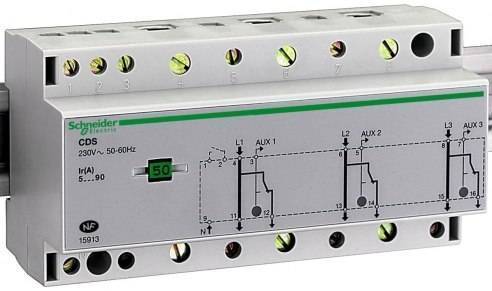

Реле приоритета нагрузок

Реле приоритета нагрузок используется на небольших предприятиях с небольшой подводимой мощности, и в квартирах, домах со старой электропроводкой. Данное устройство контролирует подключенную мощность и не даёт подключать сразу несколько мощных бытовых приборов.

Иными словами (на примере реле приоритета нагрузок АВВ) устройство имеет две не приоритетные группы нагрузок и две группы приоритетных нагрузок. Приоритетные нагрузки подключены постоянно и не отключаются, а не приоритетные нагрузки, одна или две, могут отключаться при достижении заданной максимальной мощности.

Обычно одна любая группа не должна превышать ток нагрузки 16А. Если необходима большая мощность, тогда подключают через контакты группы реле приоритета нагрузок, катушку электромагнитного пускателя. Если максимальный ток нагрузки превысит максимальное значение, отключается первая не приоритетная группа, а если и этого не хватает, отключается вторая не приоритетная группа.

Как подключить однофазные реле приоритета к 3-фазной сети, с трехфазной и однофазной нагрузкой?

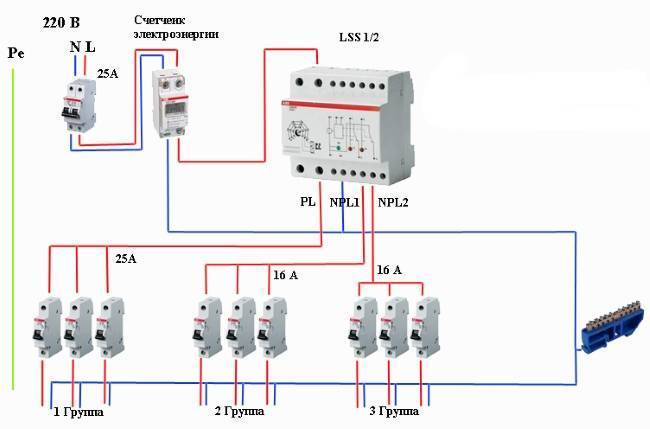

Однофазная схема подключения реле приоритета

Работать остаются только не отключаемые группы нагрузок. Каждые 5 минут происходит проверка подключения не приоритетной группы, и если максимальный ток в пределах нормы подключается вторая не приоритетная группа с проверкой на максимальный ток. Время проверки подключением не приоритетной группы выбирается самостоятельно.

Сигнализация отключенных групп осуществляется индикацией красных светодиодов. Устройство состоит из трансформатора тока, компаратора и исполнительных реле. Трансформатор тока измеряет ток нагрузок, который сравнивается с заданной мощностью, компаратором.

Как подключить однофазные реле приоритета к 3-фазной сети, с трехфазной и однофазной нагрузкой?
Схема подключения однофазного реле приоритета с нагрузками через автоматы

При превышении максимального тока компаратор выдает на реле управляющий сигнал, контакты реле размыкаются и нагрузка обесточивается. Эти реле приоритета нагрузок щитового исполнения с креплением на DIN-рейку. Устройство контроля мощности устанавливается после вводного автомата.

На каждую группу, нагрузка подключается через автоматический выключатель. Существуют реле приоритета нагрузок как трехфазные или предназначенные для однофазной сети, одноканальные и многоканальные. Вариант многоканальных устройств имеет несколько не приоритетных групп.

Недостаток таких реле ограничения мощности — это необходимость модернизации электропроводки с целью подведения отдельных линий к каждой группе реле управления нагрузками. Можно также создать несколько уровней управления мощностью, установив эти реле каскадом из нескольких штук.

Как подключить однофазные реле приоритета к 3-фазной сети, с трехфазной и однофазной нагрузкой?
Схема подключения однофазного реле приоритета с большой нагрузкой через пускатель

Популярные статьи  Почему мог вспыхнуть клеевой пистолет? Старый счетчик или не в нем причина?

Трехфазное реле напряжения: назначение и принцип действия

Этот аппарат, как ясно из названия, предназначен для контроля разности потенциалов в трехфазной сети. Ее показатель составляет 380В. Конечно, существуют небольшие пределы, в которых напряжение может колебаться без вреда для электропроводки и подключенной аппаратуры. Но если оно становится слишком высоким или, напротив, низким, возникают серьезные проблемы.

Слишком большое напряжение вызывает перегрев кабельной изоляции и ее расплавление. Кроме того, под его воздействием перегорают включенные в цепь бытовые приборы. Если разность потенциалов слишком мала, то из-за снижения мощности в работе аппаратуры начинаются сбои, а некоторые приборы выключаются. Для электромоторов последствия спада напряжения бывают еще серьезнее – агрегаты просто сгорают. Установив для контроля фаз реле, эти проблемы можно предотвратить.

Многих владельцев частных домов удерживает от покупки реле контроля фаз достаточно высокая цена изделия. Но установка в трехфазную сеть этого прибора вполне оправдана, ведь ликвидация последствий выхода линии вместе с подключенными приборами из строя обойдется в десятки, а то и в сотни раз дороже. Не говоря уже о том, что сбой напряжения в сети на 380В может стать причиной пожара.

Сейчас в продаже имеются различные виды РКН, отличающихся друг от друга конструктивными особенностями и функциональными возможностями. Но все они работают по одному принципу.

Реле контроля сетевого напряжения (3-фазное) имеет в схеме микроконтроллер, посредством которого устройство следит за разностью потенциалов на фазах.

При изменении величины напряжения на одном проводнике под воздействием контроллера включается реле электромагнитного действия. Происходит это автоматически. Контакты прибора размыкаются, и подача питания в линию прекращается. После того, как параметры напряжения придут в норму, ток вновь будет пущен в цепь. Постороннего вмешательства для этого не требуется.

Для проверки РКН можно воспользоваться тестером. Если устройство исправно, то при касании щупами мультиметра контактов под номерами 1 и 3 на дисплее измерительного прибора должна высветиться цифра «1». Когда щупами замкнуты контакты 2 и 3, тестер должен показать «0».

Трёхфазные устройства

Реле контроля напряжения 3 фазное, часто называемое реле контроля фаз, используется в сетях 380В. Количество защитных функций трёхфазных устройств больше, чем у однофазных. Это и контроль наличия всех трёх фаз, и контроль уровня напряжения во всех фазах, и проверка правильной последовательности фаз, а также проверка уровня симметрии фаз относительно друг друга.

Обычное трёхфазное реле имеет три входных клеммы «L1», «L2» и «L3», к которым подключаются фазы A, B, C. Также есть выходные клеммы в виде блок-контактов.

Входные клеммы служат для измерения и контроля трёхфазного электрического питания, назначение выходных клемм – сигнализация или управление работой контактора.

Очень часто на производстве внутри вводных шкафов и щитов используются трёхфазные реле напряжения (контроля фаз), способные производить измерения и контроль электрических параметров одновременно в двух независимых друг от друга трёхфазных сетях. Обычно контролируется сеть основного питания и сеть резервного питания. Для управления силовыми контакторами используются выходные блок-контакты трёхфазного реле. Блокировочных контактов может быть несколько.

У трёхфазных реле напряжения, также как и у однофазных, можно производить регулировку значений минимального и максимального напряжения. А вот что касается регулировки по времени, то можно задавать не только время возврата, но и время срабатывания в аварийных ситуациях.

Несимметрия в высоковольтных сетях

Вызвать подобное состояние в сети 6,0-10,0 кВ иногда может подключенное к ней оборудование, в качестве характерного примера можно привести дугоплавильную печь. Несмотря на то, что она не относится к однофазному оборудованию, управление тока дуги в ней производится пофазно. В процессе плавки также могут возникнуть несимметричные КЗ. Учитывая, что существуют дугоплавильные установки запитывающиеся от напряжения 330,0 кВ, то можно констатировать, что и в данных сетях возможен перекос фаз.

В высоковольтных сетях перекос фаз может быть вызван конструктивными особенностями ЛЭП, а именно, разным сопротивлением в фазах. Чтобы исправить ситуацию выполняется транспозиция фазных линий, для этого устанавливаются специальные опоры. Эти дорогостоящие сооружения не отличаются особой прочностью. Такие опоры не особо стремятся устанавливать, предпочитая пожертвовать качеством электроэнергии, чем надежностью ЛЭП.

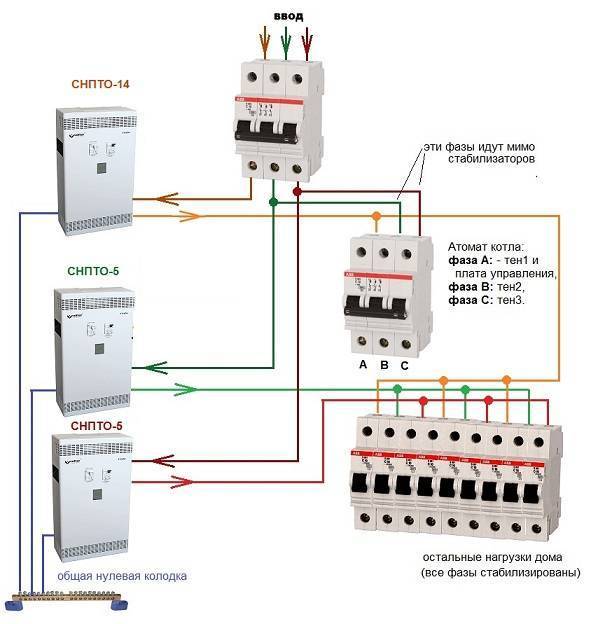

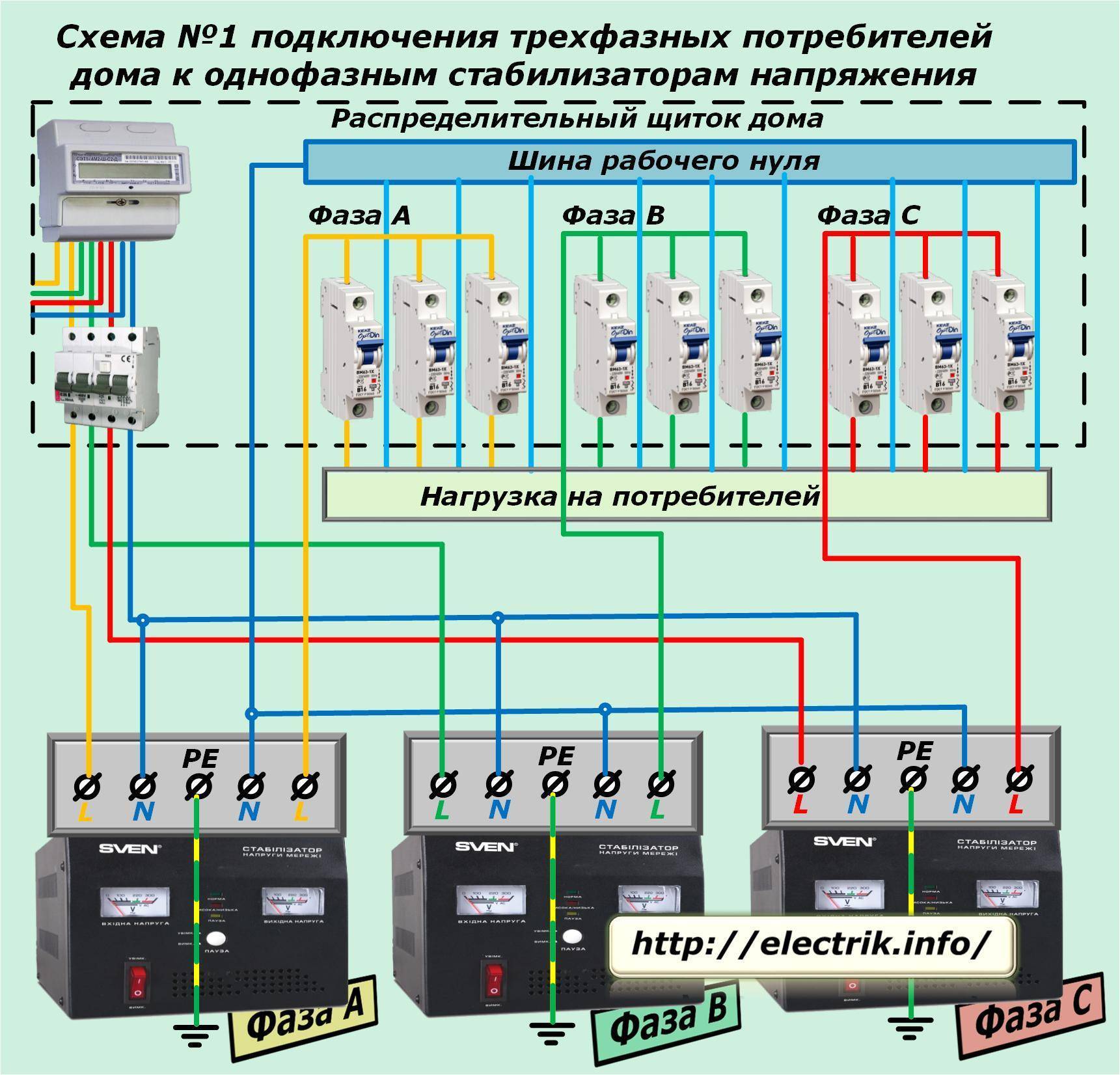

Разбивка на группы

Перед тем, как распределить нагрузку по фазам в частном доме, займитесь разбивкой отдельных линий вышеупомянутых энергопотребителей. На этом этапе необходимо подготовить отдельную линию электропроводки для розеток в каждую комнату и отдельно для света.

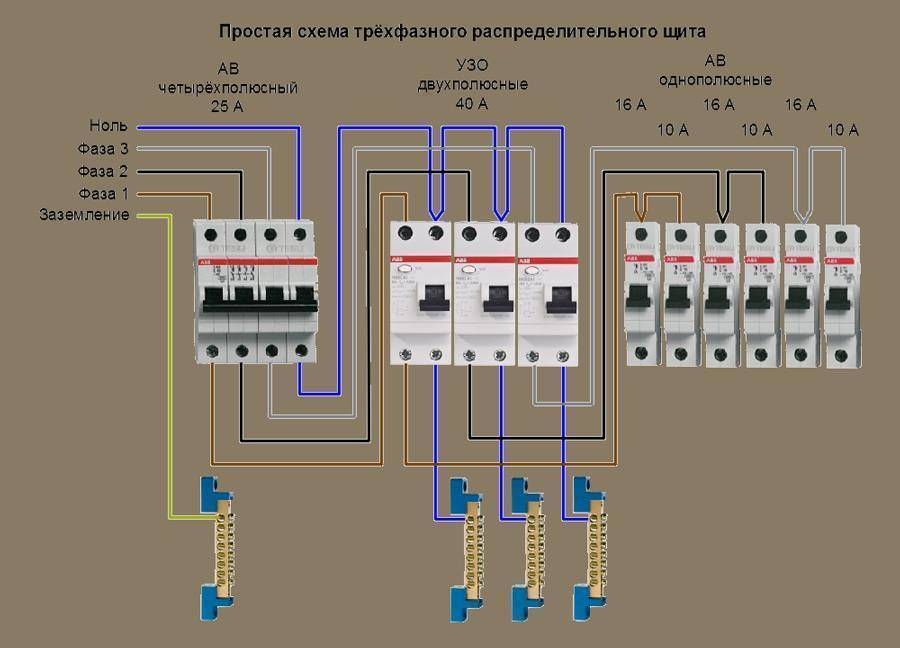

Проводка коттеджа с распределённой нагрузкой напряженияИсточник samelectrik.ru

Верное распределение нагрузки по фазе в частном доме выполняется прокладкой отдельной магистрали к самым мощным энергопотребителям из вышеупомянутого списка

Для наглядного и понятного разбора ситуации, обратите внимание на приведённую чуть выше план-схему

Чертёж показывает, как распределить нагрузку по фазам в частном доме и разбить потребителей на группы. Вводным кабелем, идущим от счётчика, здесь выступает ВВнг 5*10 (5 жил с сечением 10 мм2). Защита от перегрузок и коротких замыканий возложена на автомат ВА 40 А.

  • К первой группе (фаза L1) подключаются световые приборы. В качестве защиты используется автомат на 10 А. кабель для протяжки линий: ВВГнг 3*1,5 мм2.
  • Второй группой объединены потребители, подключенные к розеткам ванной и санузла. В качестве автоматического выключателя здесь установлено устройство защитного отключения (УЗО 10А-10mA). Марка кабеля, который здесь используется ВВГнг 3*2,5 мм2, не менее. Подключается она также на фазу L1.
  • Третья группа потребителей – розетки, установленные в остальных комнатах (гостиная, спальные, рабочий кабинет, кладовая, гардеробная). Линия подключается на фазу L2 с проводом, сечение которого не менее 2,5 мм2. Защита оборудования и людей возлагается на автомат 16 А.
  • К четвёртой группе потребителей относят розетки кухни и коридора. Запитываются через фазу, обозначенную как L3. Подключается по принципу, аналогичному тому, который использовался для третьей группы: трёхжильный кабель в 2,5 «квадрата» и 16-ти амперный автомат.
  • Пятой группой является провод, идущий на электроплиту. Подключается на 3 фазы с нулём и обязательным заземлением. Кабель здесь используется марки ВВГнг 5*6 мм2, защитное устройство: УЗО 32 А-32mA.

Пример разводки по одному этажу

Рассмотрим пример технологической схемы для 1-го этажа коттеджа. Такой вариант ещё одно верное решение того, как распределить нагрузку по фазе в частном доме. Этот вариант связан с тем, что максимальное количество энергопотребителей сконцентрировано именно на этом этаже.

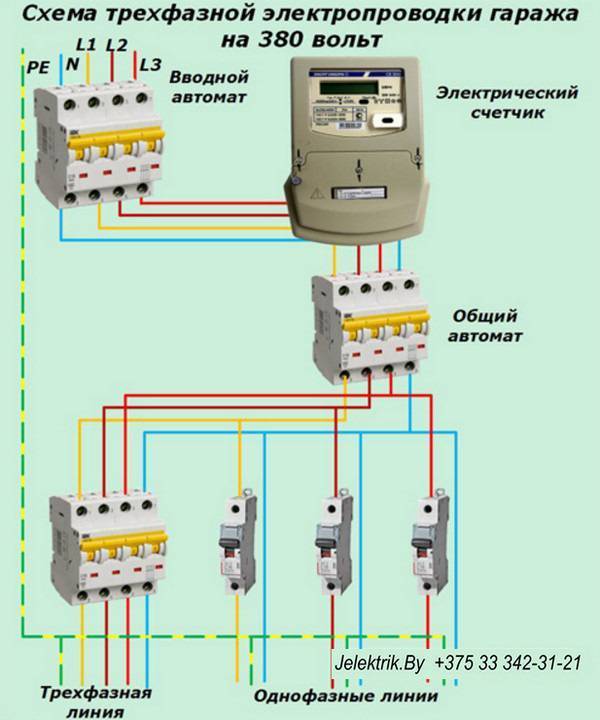

Схема разводки по фазам для одноэтажного коттеджаИсточник ingenernie-sistemi.ru

Для более наглядного понятия того, как распределить нагрузку по фазам в частном доме, приведена следующая план-схема. Такой проект является необходимым при прокладке новой линии, строящегося или ремонтирующегося коттеджа. В дальнейшем изображение значительно облегчит поиск возможной неисправности, внесение изменений или добавление новых точек.

План-схема разбивки электропроводки по группам энергопотребителейИсточник ingenernie-sistemi.ru

Оцените статью
