Как собрать трёхфазный квартирный щиток?

Наглядная трехфазная схема вводно–распределительного щита частного дома

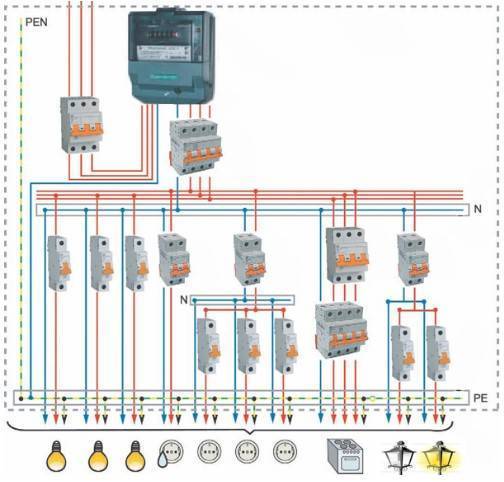

Наглядная схема электрощита частного дома

Представляю наглядную схему электрощита частного дома. Электропитание  трехфазное. Особенность этой трехфазной схемы в разделении PEN проводника не на отводном столбе воздушной линии и не вне дома, а   непосредственно в щите, где установлены  вводной автомат и все автоматы защиты для групповых цепей дома.

Такой электрощит называется вводно-распределительный щит (ВРЩ) или вводно-распределительное устройство (ВРУ).

Разберем схему подробнее

Эта же схема в НОВОМ ОКНЕ.

Три фазы электропитания L1;L2;L3 с PEN проводником в одном кабеле, заводится в дом, а в доме во вводно-распределительный щит.

В щите PEN проводник расщепляется на нулевой рабочий проводник (N) и защитный проводник (PE).Расщепление происходит на отдельной шине, которая называется главная заземляющая шина (ГЗШ). В месте разделения PEN проводника на PE и N проводники нужно сделать повторное заземление (ПУЭ пункт 1.7.61).Правда в ПУЭ требование повторного заземления носит рекомендательный характер.

О заземлении дома можно почитать статьи раздела: Заземление частного дома

Вернемся к наглядной схеме щита. Фазные проводники L1;L2;L3 заводятся на трехполюсной вводной автомат (3).Для учета потребления электроэнергии в щите устанавливается электросчетчик.

Совет

На вводные клеммы электросчетчика подключаются проводники L1;L2;L3 от вводного автомата и N проводник от ГЗШ (главной заземляющей шины).От вывода электросчетчика идет подключение общему автомату защиты всего дома. Он четырехполюсной.

При его срабатывании (отключении) происходит полное отключение дома от электропитания.

Примечание: Устанавливать автомат защиты на нулевой рабочий проводник разрешено, только если при его срабатывании отключатся все питающие проводники дома (ПУЭ пункт  3.1.11),то есть как на схеме, установлен четырехполюсной общий автомат.

Электропроводка дома разделена на группы. Группа или групповая цепь освещения защищена однополюсными автоматами защиты (5). Все группы  запитываются от разных фаз L1;L2;L3.

Групповая цепь во влажных помещениях это особая зона электропроводки, должна быть защищена дифференциальным автоматом защиты (6) с током срабатывания не более 30 mA (миллиампер). Требование ПУЭ пункт:7.1.82.

Примечание: Данная наглядная схема относится к системе TN-C. В системах TN-C допускается применение только УЗО, реагирующих на дифференциальный ток, только для отдельных электроприборов. При этом защитный PEпроводник обязательно  должен быть подключен к шине PEN до всех автоматов защиты. На этой наглядной схеме это условие ПУЭ пункт:1.7.80 выполняется.

В щите выделена отдельная группа автоматов защиты для хозяйственной постройки. Автоматы 11,12.автомат 11 это вводной двухполюсной автомат для хозпостройки, 12 это однополюсные автоматы для двух групп электропроводки в постройке. Об этой наглядной трехфазной схеме вводного учетно-распределительного щита для частного дома все.

Единственное требование, которое не понравится поставщикам электроэнергии это нахождение счетчика учета не на улице, а в доме. Но это уже местные детали.

Монтаж щита освещения

Когда подготовительные работы полностью завершены можно приступать непосредственно к установке. Процесс установки будет зависеть от количества фаз.

Однофазные щиты освещения

На сегодняшний день наибольшей популярностью пользуются щиты освещения с однофазными потребителями.

Как собрать трёхфазный квартирный щиток?

Подключение однофазного щита освещения

Процесс монтажа таких щитков заключается в следующем:

  • Перед началом монтажа нужно изучить и подготовить однолинейную схему. Некоторые прикрепляют схему в дальнейшем на дверце электрического щита.
  • Процесс монтажа начинают с крепления DIN-реек. На них вы сможете закрепить все современные коммутационные аппараты. В некоторых конструкциях уже присутствуют din-рейки, но в большинстве случаев их потребуется переделать.
  • Сразу желательно установить и шины для крепления проводов. Эти шины в дальнейшем могут крепиться на рейки или к ящику. Все зависит от их конструкции.
  • Теперь можно приступать к установке оборудования на рейки. Крепление осуществляется за счет пружинного механизма.
  • Согласно нормам ПУЭ питание всегда будет находиться слева. Поэтому, если впервые открываете электрический щиток можете быть уверенны, что в левом верхнем углу располагается вводный автомат. Если есть автомат резервного питания, то обычно его располагают справа.
  • Если в конструкции есть вводный автомат, тогда фазный провод устанавливают сразу под ним. Клеммники для нулевых проводов могут располагаться немного ниже. В некоторых случаях их также размещают на боковые стенки шкафа.
  • В дальнейшем от фазного клеммника запитывают групповые автоматы. Поэтому они располагаются ниже шин.

Как собрать трёхфазный квартирный щиток?

На фото представлена трехлинейная схема распределительного щитка

  • Если вы решили установить УЗО, тогда их нужно разместить ниже групповых автоматов. В этом ряду вы также можете разместить дополнительное оборудование.
  • Когда силовое оборудование будет установлено можно будет приступать к его подключению. Для этого вам потребуется принципиальная схема щита освещения. Она позволяет проследить каждый провод.
  • Когда распределительный щиток будет расключен внутри его можно будет монтировать на постоянное место установки.

Трехфазный ЩО

Монтаж, а также изготовление, которое выполнено в трехфазном исполнении практически не отличается, но здесь есть определенные нюансы.

Как собрать трёхфазный квартирный щиток?

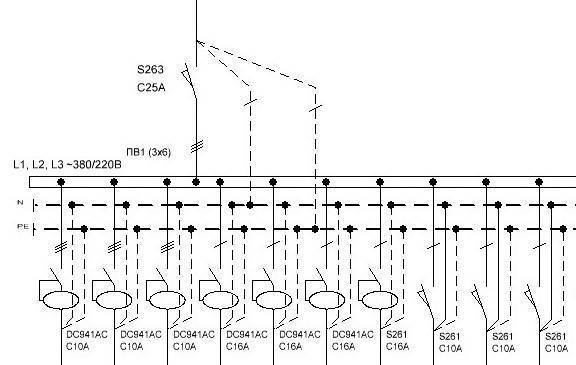

На фото представлена схема трехфазного расключения щитка освещения

Теперь давайте рассмотрим нюансы, с которыми вы можете столкнуться при установке:

  • Главное отличие заключается в возможности подключения трехфазных и однофазных нагрузок. В зависимости от типов нагрузки также существует вариант, когда однофазная нагрузка будет питаться от 2 или 3 разных фаз.
  • Первым возможным вариантом является питание от вводного автомата трехфазных и однофазных нагрузок. В этом случае ниже вводного автомата, вам потребуется разместить три шины фазных проводов. От них могут запитываться однофазные и трехфазные нагрузки. В другом принцип построения такого щита будет похож на однофазный.
  • Если от трехфазного вводного автомата будут питаться только однофазные нагрузки, тогда в этом случае ниже вводного автомата на одном уровне нужно установить три шины для фазных проводников. От каждой из этих шин можно запитывать отдельные группы.

Готовые к установке щиты освещения

Сейчас на рынке также представлены и готовые к монтажу распределительные щиты освещения. В их конструкции уже присутствует все необходимое оборудование, которое достаточно просто подключить. Есть множество типов таких щитов, поэтому рассматривать каждый нет смысла.

  1. Обозначение комплектации и типа устройства будет наноситься в верхней части. Первый символ указывает на наличие вводного автомата. Если стоит цифра «1», тогда это означает, что здесь присутствует выключатель без встроенных защит. Символ «1А» говорит о том, что здесь присутствует выключатель со встроенными защитами. Символ «1Д» говорит о том, что в конструкции есть автомат со встроенными защитами защитного отключения. Соответственно, цифра «0» обозначает, что в устройстве нет вводного автомата.
  2. Следующие цифры говорят о номинальном токе, на который рассчитывается щит освещения.
  3. Через дробь указывается количество автоматический выключателей и автоматов УЗО.
Популярные статьи  Как подключить трехфазный двигатель к сети 220 или 380 В?

Кроме этого в обозначении вы можете встретить следующие буквы:

  • «У» – обозначает необходимость встраивания щитка в нишу;
  • «Сч» – наличие в конструкции щита счетчика;
  • «Ф» – наличие дополнительных приборов контроля, а также сигнализации.

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

Инструкция по сборке трехфазного электрощита

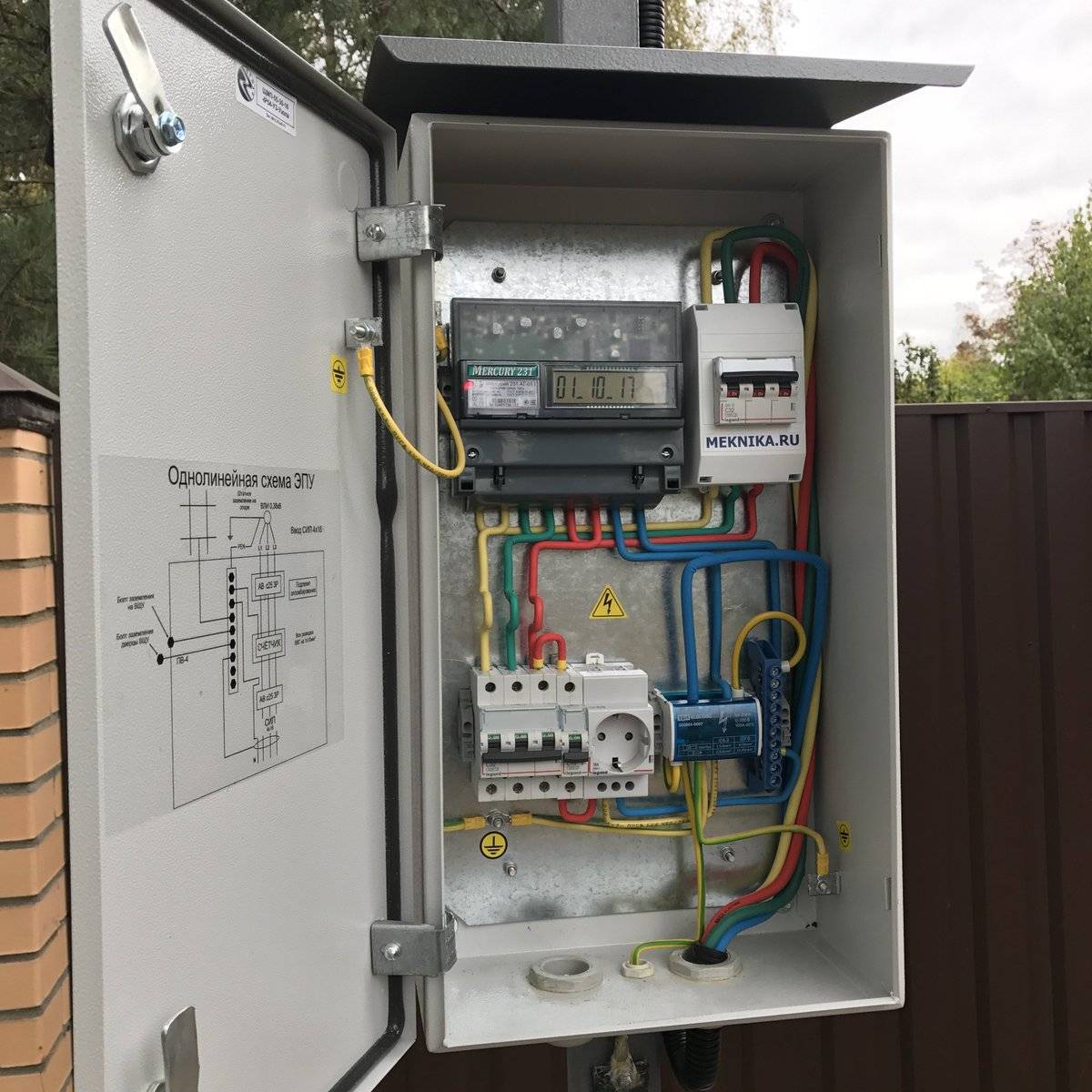

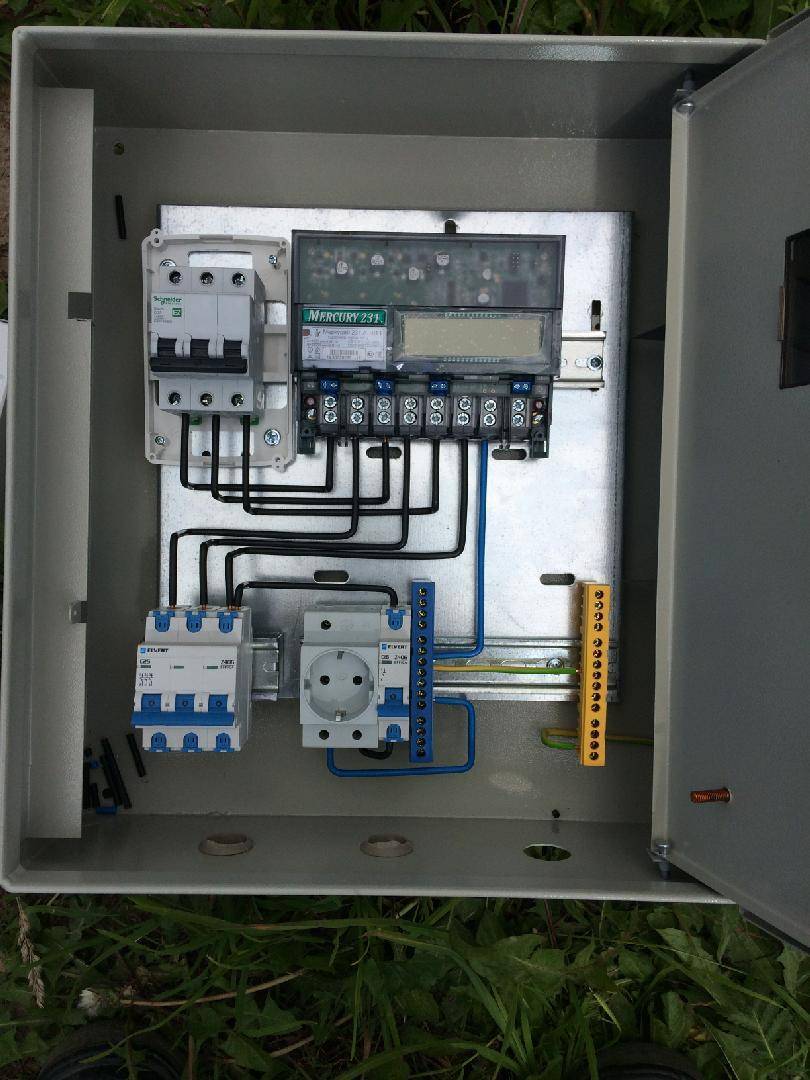

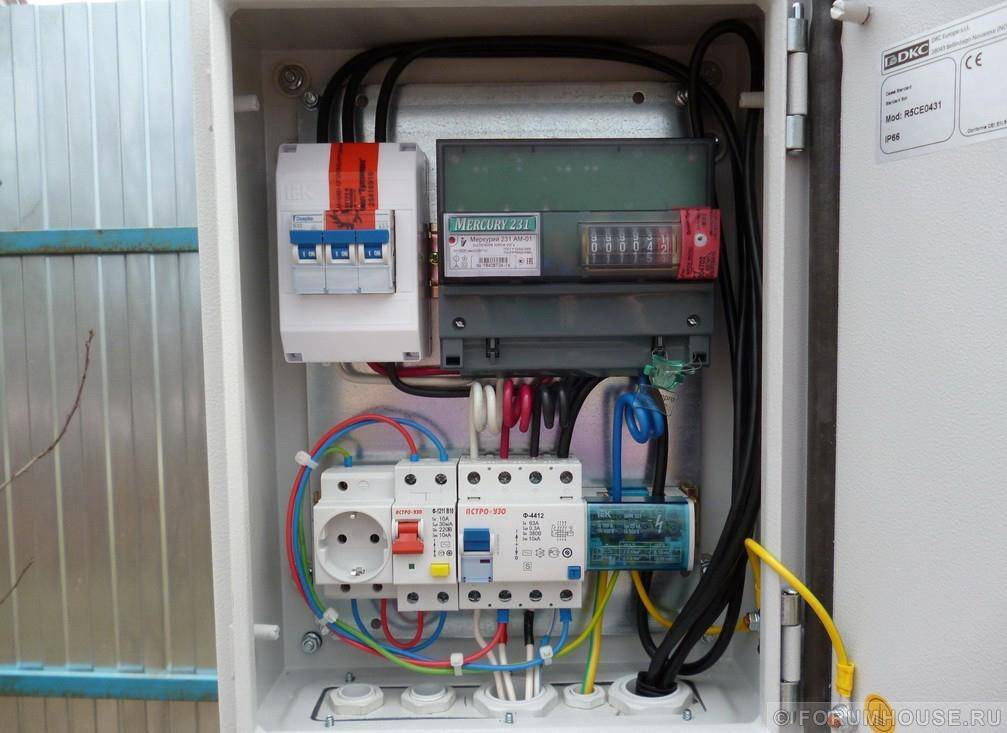

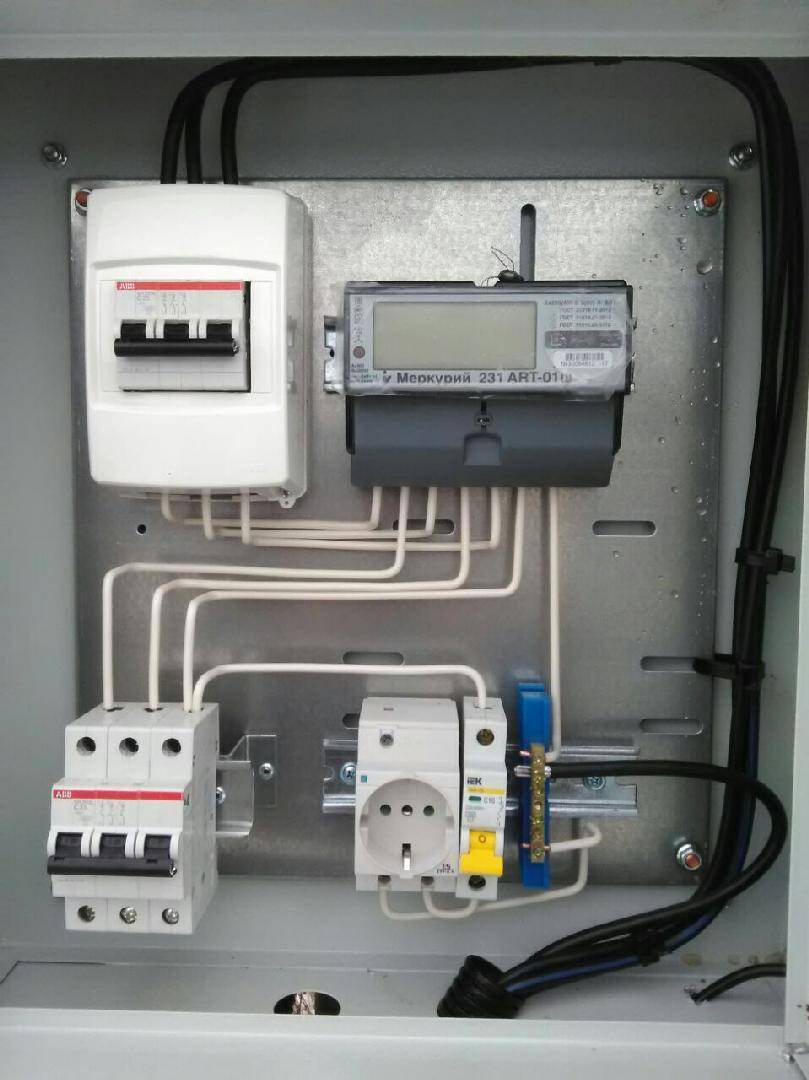

Сначала вам необходимо получить разрешение на подключение к трем фазам. Монтаж ввода будет выполнен в герметическом боксе на наружной стене частного дома. В нем будет установлен трехфазный счетчик и автоматический выключатель.

Как собрать трёхфазный квартирный щиток?

Возле ввода вам обязательно необходимо организовать устройство заземления. Вводный щит будет опломбирован и свободный доступ будет ограничен. Именно поэтому сначала нужно самостоятельно собрать трехфазный распределительный щиток.

К распределительному щиту необходимо завести 5 – жильный кабель L1, L2, L3, N, и PE. Также вы можете завести 4-х жильный кабель L1, L2, L3 и N. Этот кабель можно использовать если у вас есть схема TN-C-S. Для подключения трехфазного домашнего оборудования следует использовать следующую схему:

Как собрать трёхфазный квартирный щиток?

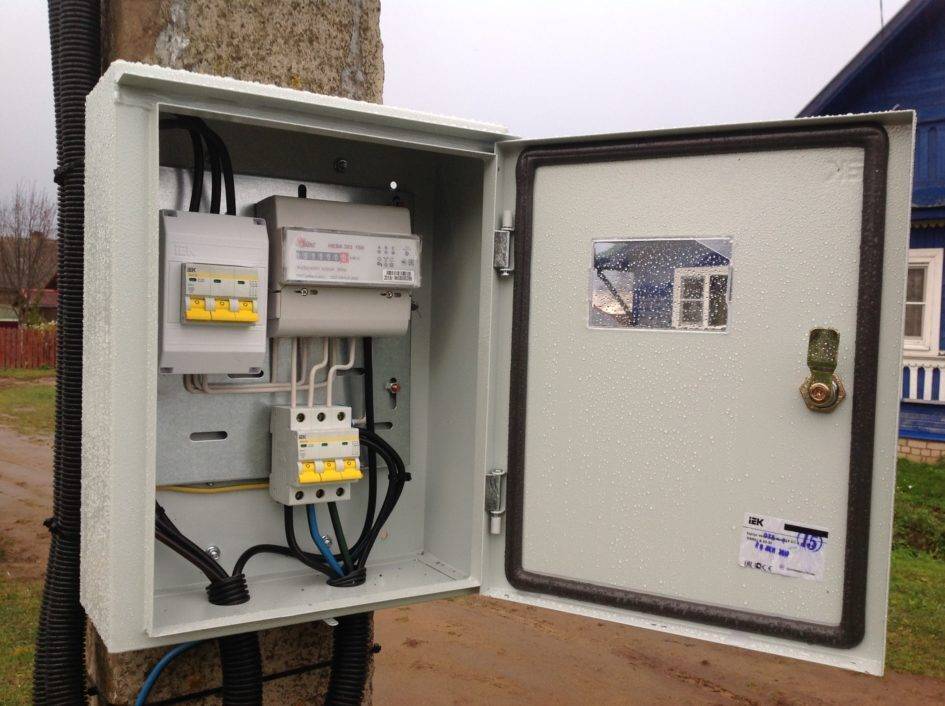

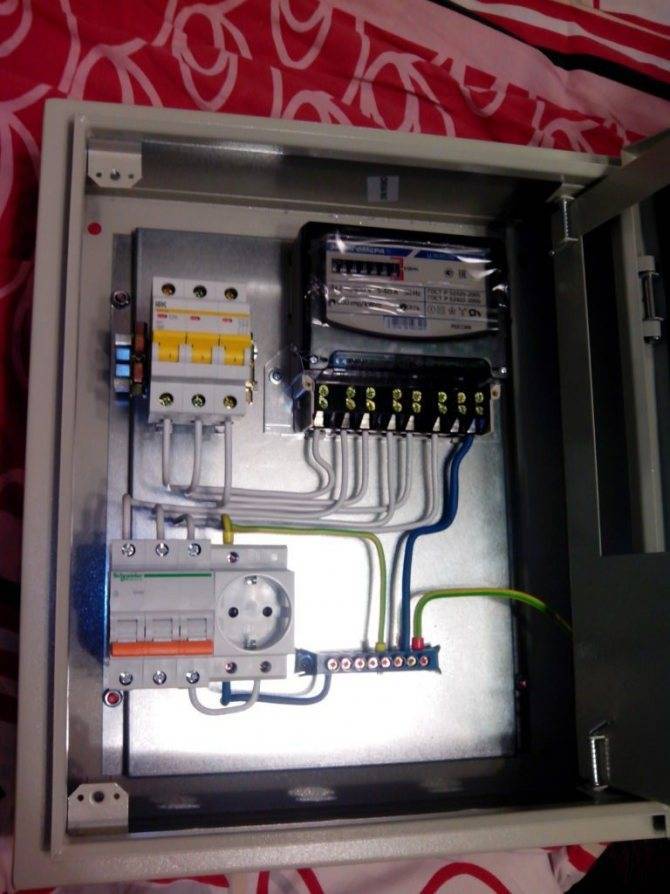

Сборка щита учета на 380 вольт выполняется многожильным проводом, который имеет сечение не менее 4 мм. Рекомендуемые цвета это – L1 красный, L2 белый, L3 черный N синий и PE желто-зеленый. Чтобы правильно собрать трехфазный щиток следует внимательно смотреть на защитные устройства. На схеме, которую мы размещали выше представлены четырехполюсные защитные аппараты УЗО с дополнительной клеммой N. В обычных автоматах эта клемма может просто отсутствовать. В щитке устройства необходимо устанавливать на DIN-рейку. Перед прокладкой проводки обязательно изучите, как выполнить разметку проводки.

Эту операцию необходимо выполнить со всеми клеммами. Во время монтажа учтите, что заранее нарезать отрезки не рекомендуется. Это потому что в процессе установки вы заметите что длина отрезка L1 будет намного короче, чем длина отрезка L3. Еще лучше собрать щит используя монтажную трехфазную шину, которая может сэкономить место и свести к минимуму шанс что-то перепутать. Нулевую и шину PE необходимо соединить с корпусом щитка электроэнергии.

Как собрать трёхфазный квартирный щиток?

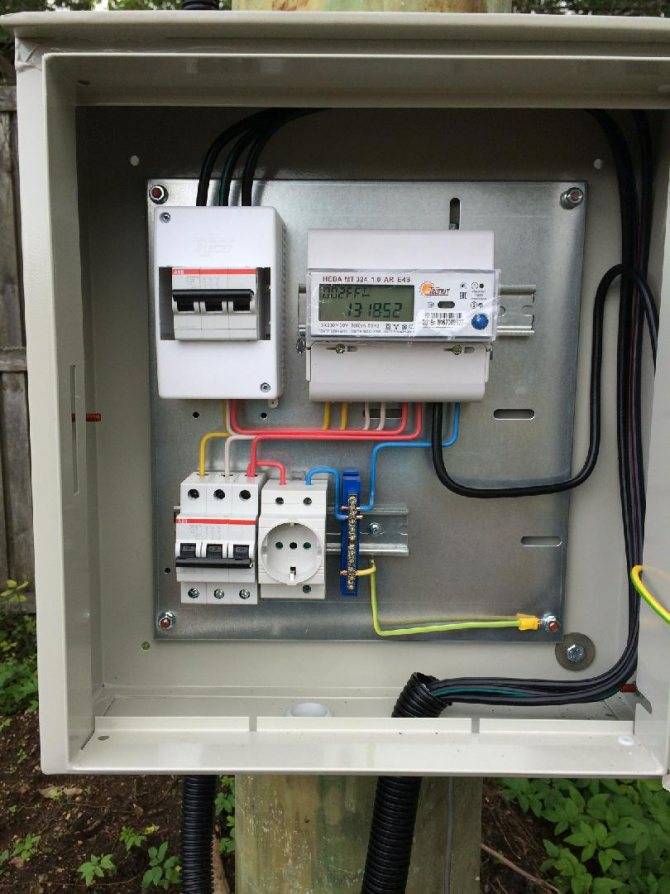

Если в квартире или доме нет мощного оборудования, тогда нужно собрать щиток на 380в. Благодаря этому фаза будет равномерно нагружена однофазными потребителями. Пример сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

Как собрать трёхфазный квартирный щиток?

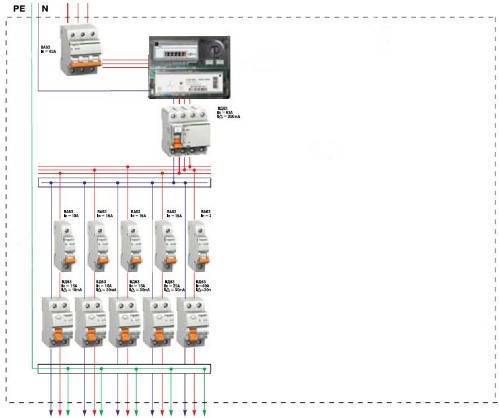

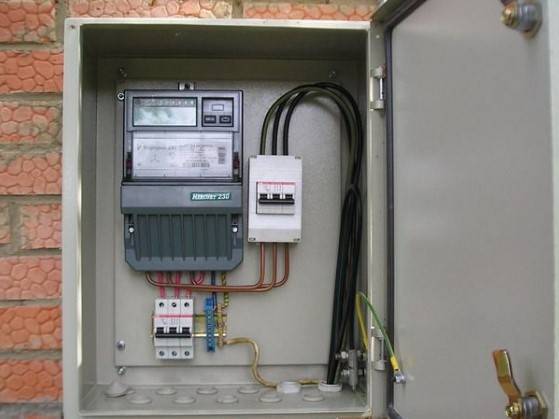

В этой схеме электрического щита фазы будут распределены на отдельную нагрузку через однополюсные автоматы и дифференциальные выключатели. Не следует делать чтобы одна фаза шла на розетки, вторая на выключатели, а третья на другие нужды. Вам необходимо постараться равномерно распределить все нагрузки. Если одна из фаз будет перегружена, тогда можно заметить просадку напряжения. Это явление достаточно часто можно наблюдать в частном секторе. Если вам будет интересно, тогда также можете прочесть про тросовую проводку.

Если ваш сосед включит слишком мощный потребитель, тогда вы сможете увидеть, что ваши лампы накаливания потускнели. Помните, что это процесс называется просадка фазы. У соседей, которые запитаны от других фаз может наблюдаться что лампы светят слишком ярко. Для трехфазной нагрузки перекос будет фатальным. Чтобы избежать этого процесса вам необходимо постараться установить реле контроля фаз и напряжения. Для однофазной сети можно подключить реле напряжения. Проконтролировать правильное распределение нагрузки вы легко сможете с помощью мультиметра, который имеет токовые клещи.

Как собрать трёхфазный квартирный щиток?

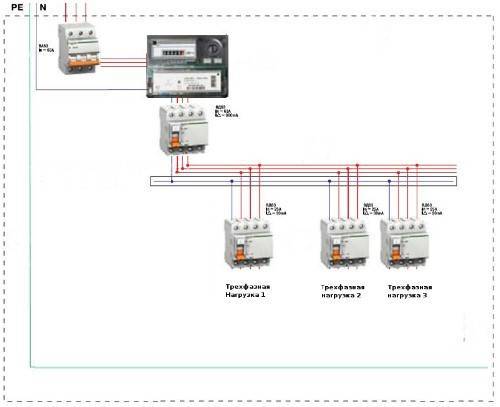

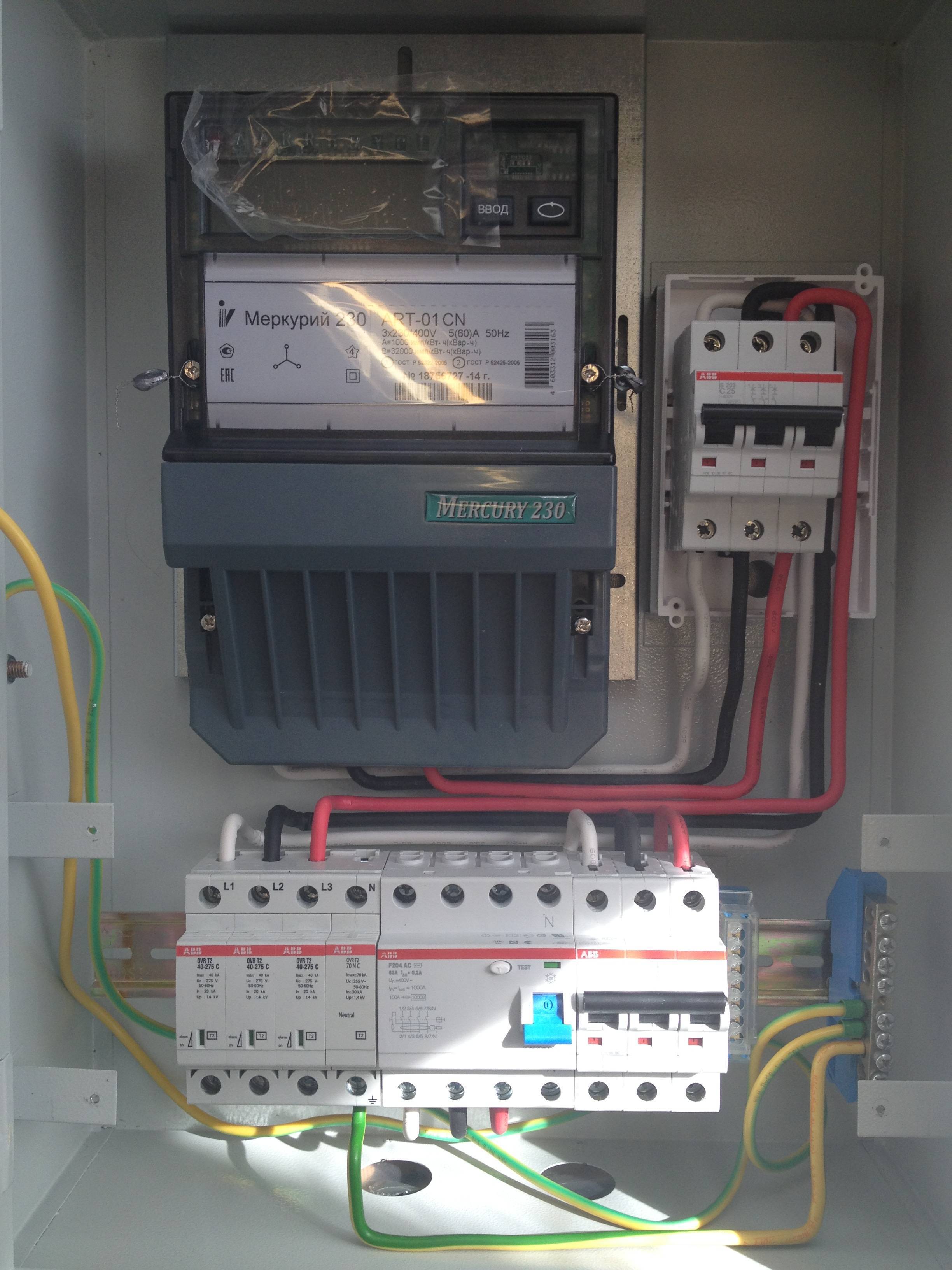

К последнему варианту сборки щита учеты электроэнергии на 380 вольт – смешанный. Когда в домашней сети будут присутствовать трехфазные и однофазные потребители электроэнергии. В этом случае собрать щит можно следующим образом:

Как собрать трёхфазный квартирный щиток?

Как собрать трёхфазный квартирный щиток?

Принципиальная схема трехфазного ВРУ и её описание

Как собрать трёхфазный квартирный щиток?

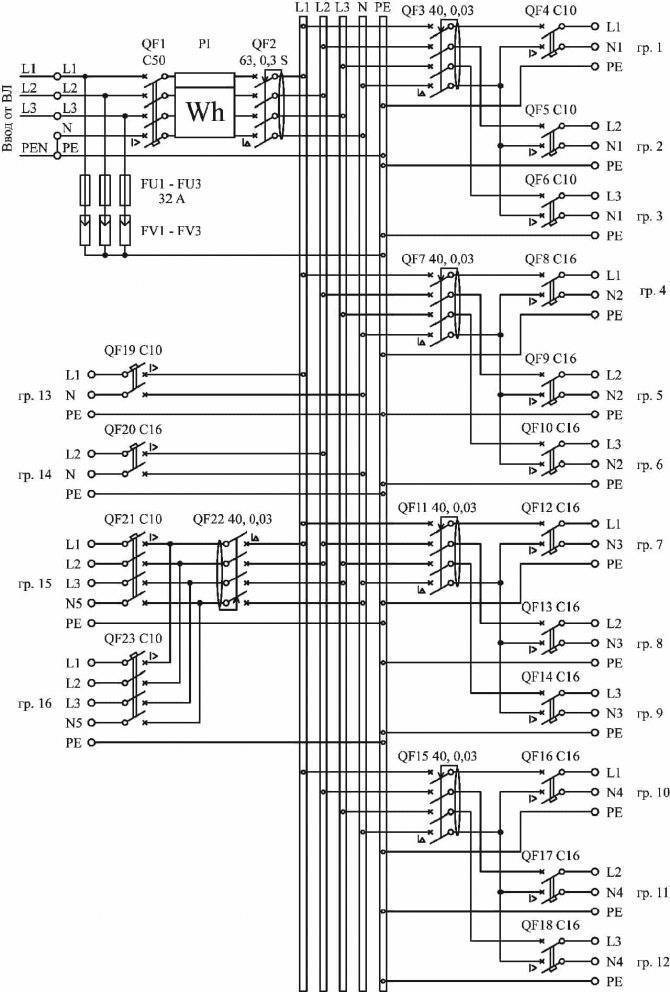

Рис. 1. Принципиальная схема трехфазного ВРУ (рисунок позаимствован с книги автора Харечко Ю.В. ) После точки разделения PEN-проводника нейтральные проводники (N) должны быть изолированы от защитных проводников (PE) во всей электроустановке здания.

На вводе вводно-распределительного устройства установлен четырехполюсный автоматический выключатель QF1 с номинальным током 50 А и типом мгновенного расцепления С (обозначен на принципиальной схеме – С50). Он предназначен для защиты от сверхтока включенных за ним счетчика электроэнергии PI, устройства дифференциального тока (УДТ) QF2, сборных шин и соединительных проводников, посредством которых к сборным шинам подключены другие защитные устройства ВРУ.

Для защиты от импульсных перенапряжений на вводе ВРУ установлены три устройства защиты от импульсных перенапряжений (УЗИП) FV1–FV3, которые защищены тремя плавкими предохранителями FU1–FU3 с номинальным током 32 А. Плавкие предохранители присоединены к вводным блокам зажимов ВРУ.

Популярные статьи  Как применять прокалывающие зажимы для СИП?

Для учета электроэнергии в вводно-распределительном устройстве предусмотрено применение трехфазного счетчика электроэнергии PI прямого включения с номинальным током 5–65 А.

После счетчика электроэнергии установлено четырехполюсное устройство дифференциального тока QF2 типа А, типа S, без встроенной защиты от сверхтока (ВДТ), имеющее номинальный ток 63 А и номинальный отключающий дифференциальный ток 0,3 А (обозначено на принципиальной схеме – 63, 0,3 S). Данное вводное УДТ контролирует качество изоляции всего электрооборудования, применяемого в электроустановке индивидуального жилого дома. Основное назначение этого УДТ – предотвращать возгорания электроустановки дома, которые могут возникнуть вследствие частичного повреждения изоляции каких-либо частей, находящихся под напряжением. УДТ типа S срабатывает с выдержкой времени и поэтому позволяет обеспечить селективную работу с остальными УДТ общего применения, установленными в рассматриваемом ВРУ.

К сборным шинам вводно-распределительного устройства, которые состоят из трех фазных (L1, L2, L3), нейтральной (N) и защитной (PE) шин, подключают электропроводки следующих конечных электрических цепей (через соответствующие защитные устройства):

  • гр. 1 – освещения цокольного этажа;
  • гр. 2 – освещения первого этажа;
  • гр. 3 – освещения мансарды;
  • гр. 4 – штепсельных розеток цокольного этажа;
  • гр. 5 – штепсельной розетки стиральной машины;
  • гр. 6 – штепсельных розеток первого этажа;
  • гр. 7 – штепсельных розеток кухни;
  • гр. 8 – штепсельной розетки посудомоечной машины;
  • гр. 9 – штепсельных розеток мансарды;
  • гр. 10 – штепсельных розеток гаража;
  • гр. 11 – однофазного электроводонагревателя;
  • гр. 12 – однофазной резервной группы;
  • гр. 13 – системы управления отопительным котлом;
  • гр. 14 – однофазного погружного электронасоса;
  • гр. 15 – трехфазного штепсельного разъема, установленного в гараже;
  • гр. 16 – трехфазной резервной группы.

Для защиты проводов и кабелей электропроводок от коротких замыканий и перегрузок в вводно-распределительном устройстве предусмотрены двухполюсные автоматические выключатели (для однофазных электрических цепей) и четырехполюсные автоматические выключатели (для трехфазных электрических цепей), которые имеют номинальные токи 10 или 16 А и тип мгновенного расцепления С (обозначены на принципиальной схеме – С10, С16). Посредством этих автоматических выключателей выполняют автоматическое отключение питания.

Для обеспечения дополнительной защиты от поражения электрическим током, а также для выполнения защиты при повреждении (дополнительно к автоматическим выключателям) в электрических цепях гр. 1–12, 15 и 16 предусмотрены четырехполюсные УДТ типа А, общего применения, без встроенной защиты от сверхтока с номинальным током 40 А и номинальным отключающим дифференциальным током 0,03 А (обозначены на принципиальной схеме – QF3, QF7, QF11, QF15 и QF22).

Защита от поражения электрическим током

Чтобы защитить человека от действия тока при неожиданном контакте с оголеннным проводником и корпусом электроприбора, в щитке устанавливается устройство защитного отключения (УЗО). При одновременном прикосновении к фазному проводу и заземленному токопроводящему корпусу отключается подача электроэнергии. Для квартиры ток срабатывания выбирается 30 мА. Он не опасен для человека, хотя и вызывает неприятные болевые ощущения. От короткого замыкания он не срабатывает. Поэтому в электрической цепи вместе с ним должен быть подключен автомат. Если использовать дифференциальный автомат, он выполняет функцию обоих устройств, срабатывая не только на короткое замыкание, но и на утечку тока.

Влажные помещения и мощные потребители снабжаются отдельными УЗО или дифавтоматами. Во влажной среде в деревянных конструкциях даже ток 30 мА может вызвать возгорание. В таких зонах проводка требует особого внимания и защиты.

Характеристики и специфика трехфазной сети

Электрощиток в трехфазной сети

Электрическая сеть на 380 В предназначена для подсоединения трехфазного и однофазного оборудования. В случае с трехфазным подсоединение происходит на 3 фазы и нейтраль для равномерного распределения нагрузки мощной бытовой техники.

Наличие трех фаз позволяет использовать 4-5-жильные провода с меньшим сечением и дифавтоматы на 3-4 полюса. Выделенная мощность для сети 380 В разделяется поровну по фазам. То есть, если выделено 18 кВт, каждая фаза будет по 6 кВт.

При помощи автомата трехполюсного или четрыехполюсного типа осуществляется обесточивание линии в случае повышенной нагрузки одной фазы. С учетом временной задержки дифавтомата требуется правильно распределить данную нагрузку.

Разбивка на группы

Перед тем, как распределить нагрузку по фазам в частном доме, займитесь разбивкой отдельных линий вышеупомянутых энергопотребителей. На этом этапе необходимо подготовить отдельную линию электропроводки для розеток в каждую комнату и отдельно для света.

Проводка коттеджа с распределённой нагрузкой напряженияИсточник samelectrik.ru

Верное распределение нагрузки по фазе в частном доме выполняется прокладкой отдельной магистрали к самым мощным энергопотребителям из вышеупомянутого списка

Для наглядного и понятного разбора ситуации, обратите внимание на приведённую чуть выше план-схему

Чертёж показывает, как распределить нагрузку по фазам в частном доме и разбить потребителей на группы. Вводным кабелем, идущим от счётчика, здесь выступает ВВнг 5*10 (5 жил с сечением 10 мм2). Защита от перегрузок и коротких замыканий возложена на автомат ВА 40 А.

  • К первой группе (фаза L1) подключаются световые приборы. В качестве защиты используется автомат на 10 А. кабель для протяжки линий: ВВГнг 3*1,5 мм2.
  • Второй группой объединены потребители, подключенные к розеткам ванной и санузла. В качестве автоматического выключателя здесь установлено устройство защитного отключения (УЗО 10А-10mA). Марка кабеля, который здесь используется ВВГнг 3*2,5 мм2, не менее. Подключается она также на фазу L1.
  • Третья группа потребителей – розетки, установленные в остальных комнатах (гостиная, спальные, рабочий кабинет, кладовая, гардеробная). Линия подключается на фазу L2 с проводом, сечение которого не менее 2,5 мм2. Защита оборудования и людей возлагается на автомат 16 А.
  • К четвёртой группе потребителей относят розетки кухни и коридора. Запитываются через фазу, обозначенную как L3. Подключается по принципу, аналогичному тому, который использовался для третьей группы: трёхжильный кабель в 2,5 «квадрата» и 16-ти амперный автомат.
  • Пятой группой является провод, идущий на электроплиту. Подключается на 3 фазы с нулём и обязательным заземлением. Кабель здесь используется марки ВВГнг 5*6 мм2, защитное устройство: УЗО 32 А-32mA.

Пример разводки по одному этажу

Рассмотрим пример технологической схемы для 1-го этажа коттеджа. Такой вариант ещё одно верное решение того, как распределить нагрузку по фазе в частном доме. Этот вариант связан с тем, что максимальное количество энергопотребителей сконцентрировано именно на этом этаже.

Схема разводки по фазам для одноэтажного коттеджаИсточник ingenernie-sistemi.ru

Для более наглядного понятия того, как распределить нагрузку по фазам в частном доме, приведена следующая план-схема. Такой проект является необходимым при прокладке новой линии, строящегося или ремонтирующегося коттеджа. В дальнейшем изображение значительно облегчит поиск возможной неисправности, внесение изменений или добавление новых точек.

Популярные статьи  Трехфазные источники бесперебойного питания ups, apc

План-схема разбивки электропроводки по группам энергопотребителейИсточник ingenernie-sistemi.ru

РЩ при однофазной нагрузке

Наиболее простой схемой подключения дома или дачи будет при однофазной нагрузке. Достаточно проанализировать установленную нагрузку и распределить поровну по фазам. В этом случае в сети не будет перекоса фаз.

Разрешенная мощность для частного дома при напряжении на 380 В составляет 15 Квт, в этом случае схема распределительного щита на 15 Квт предлагается проектной документацией.

Однако, это только рекомендации, а подключение потребителей распределяет хозяин по своему усмотрению. От вводного бокса к распределительному щиту прокладывается пятижильный кабель.

Кроме фазных проводов заводятся нулевой и провод заземления. Монтаж щита производится цветными проводами сечением не менее 4 мм. Согласно ПЭУ нулевой провод должен быть обязательно синий или голубой, а провод заземления должен быть желто – зелёный.

Фазные провода могут иметь любые другие цвета. РЩ на 380 В в частном доме при подключении однофазной нагрузки получается достаточно простым, при этом распределительный щит имеет небольшие размеры. В котором монтируются однофазные автоматы и средства защиты УЗО.

К автоматам подключают распределенную нагрузку. Не рекомендуется подключать только освещение на один автомат или только розетки. Нагрузка должна быть распределена равномерно, чтобы исключить перекоса фаз.
В корпусе щита монтируют Din-рейку, на которой крепятся автоматы. Ниже монтируются нулевая и шина заземления. Такие электрические распределительные щиты устанавливают для небольшого дачного дома, если к даче подведено трёхфазное напряжение.

При этом нагрузку подключают к дифавтоматам по схеме:

  • Котёл и насосы подключают через автомат к первой фазе;
  • Розетки и свет на кухне ко второй;
  • Свет и розетки зала к третьей.

В случае этом нагрузка будет распределена по фазам относительно равномерно. Такие сборки очень удобны в плане срабатывания автомата. При возникновении аварийного отключения сразу понятно, где произошла неисправность.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит. ознакомьтесь с отдельной инструкцией, на которую мы сослались!

ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:Как собрать трёхфазный квартирный щиток?

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

  • мультиметр (чтобы прозвонить проводку после подключения всех элементов).
  • набор отверток (закручивать винтики на клеммах).
  • инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
  • шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

  1. Повесьте корпус на стену (либо установите в подготовленную нишу).
  2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
  3. Зачистите жилы для качественного присоединения к клеммам.
  4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
  5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
  6. Установите нулевую и заземляющую шину.
  7. Нарежьте соединительные провода на подходящие отрезки.
  8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке. мы рассказали в отдельной статье.
  9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
  10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика .
  11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО. значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.
