УДТ (УЗО): назначение, принцип работы, конструкция, типы

Содержание

Как выбрать УЗО

Выбрать УЗО для квартирной электропроводки или дома для домашнего электрика не представляет трудностей. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. Фотография такого УЗО приведена в начале статьи.

Какой тип УЗО лучше для квартиры электромеханическое или электронное

УЗО выпускаются в двух конструктивных исполнениях – электромеханические и электронные. Для правильного выбора нужно провести сравнение их технических характеристик.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика Электромеханическое УЗО Электронное УЗО
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Погрешность тока срабатывания высокая низкая
Работоспособность при обрыве нулевого провода или при снижении напряжении сети ниже допустимого сохраняется не работает
Устойчивость к скачкам повышенного напряжения в сети высокая низкая
Габаритные размеры большие многократно меньше

Как видно из таблицы, если нет ограничений по габаритным размерам нужно выбирать электромеханическое УЗО. Электронное УЗО незаменимо в случае установки на отдельный электроприбор, например, в электрическую розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО устанавливает ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков».

Для желающих сделать более осознанный выбор свел все основные технические характеристики УЗО в таблицу.

Таблица основных технических характеристик УЗО
Характеристика Обозначение Величина Примечание
Рабочее напряжение В 220, 380 Для домашней однофазной сети устанавливается УЗО на напряжение 220 В, для трехфазной – на 380 В
Количество фаз 1, 3 Указывается в паспорте
Ток утечки срабатывания, IΔn мА 5 В ПУЭ нет указаний на установку, но можно встретить в рекомендациях по использованию электроприборов, например, теплых полов
10 Предназначено для подключения розеток, установленных в ванной, кухне, детских комнатах и для приборов, установленных на земле
30 Универсальное, подходит для всех случаях применения в доме или квартире
100, 300 Применяют в промышленности, иногда устанавливаю на вводе электропроводки в жилье для повышения пожарной безопасности
Максимальный ток нагрузки, In А 6-125 Должен быть равен или больше, чем ток автоматического выключателя, установленного после УЗО
Максимальный ток коммутации, Im А 500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который кратковременно выдержит УЗО в случае короткого замыкания в электропроводке
Время отключения мс <30 Время, через которое после превышения допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверки месяц 1 Для простой проверки достаточно нажать кнопку Тест на УЗО. Для диагностики времени срабатывания необходим специальный прибор
Рабочая температура °С минус 25 — +40 Рабочая температура, при которой допускается эксплуатация УЗО
Конструктивное исполнение Электромеханические Надежнее, дешевле, но больше по размерам электронных УЗО
Электронные Современные УЗО, дорогие, малогабаритные
Тип по форме тока срабатывания АС Срабатывает, если синусоидальный ток утечки возрастает медленно или скачком
А Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки возрастает медленно или скачком
В Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки возрастает медленно или скачком
Способ установки Предназначено для крепления на DIN-рейке в щитке Предназначено для установки в электрических щитках квартир и домов
Вмонтировано в розетку Устанавливается для защиты отдельного электроприбора или в случае старой электропроводки для исключения ложных срабатываний от естественных токов утечки
В виде переходника, подключаемого к розетке
Устанавливаемое на удлинитель
Устанавливаемое на сетевом шнуре электроприбора

Принцип работы УЗО

Принцип работы УЗО. — этим вопросом задаются многие.

Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.

Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.

При равенстве этих токов Iвх = Iвых УЗО не реагирует. Если Iвх > Iвых УЗО чувствует утечку и срабатывает.

То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.

Рассмотрим принцип работы УЗО более детально.

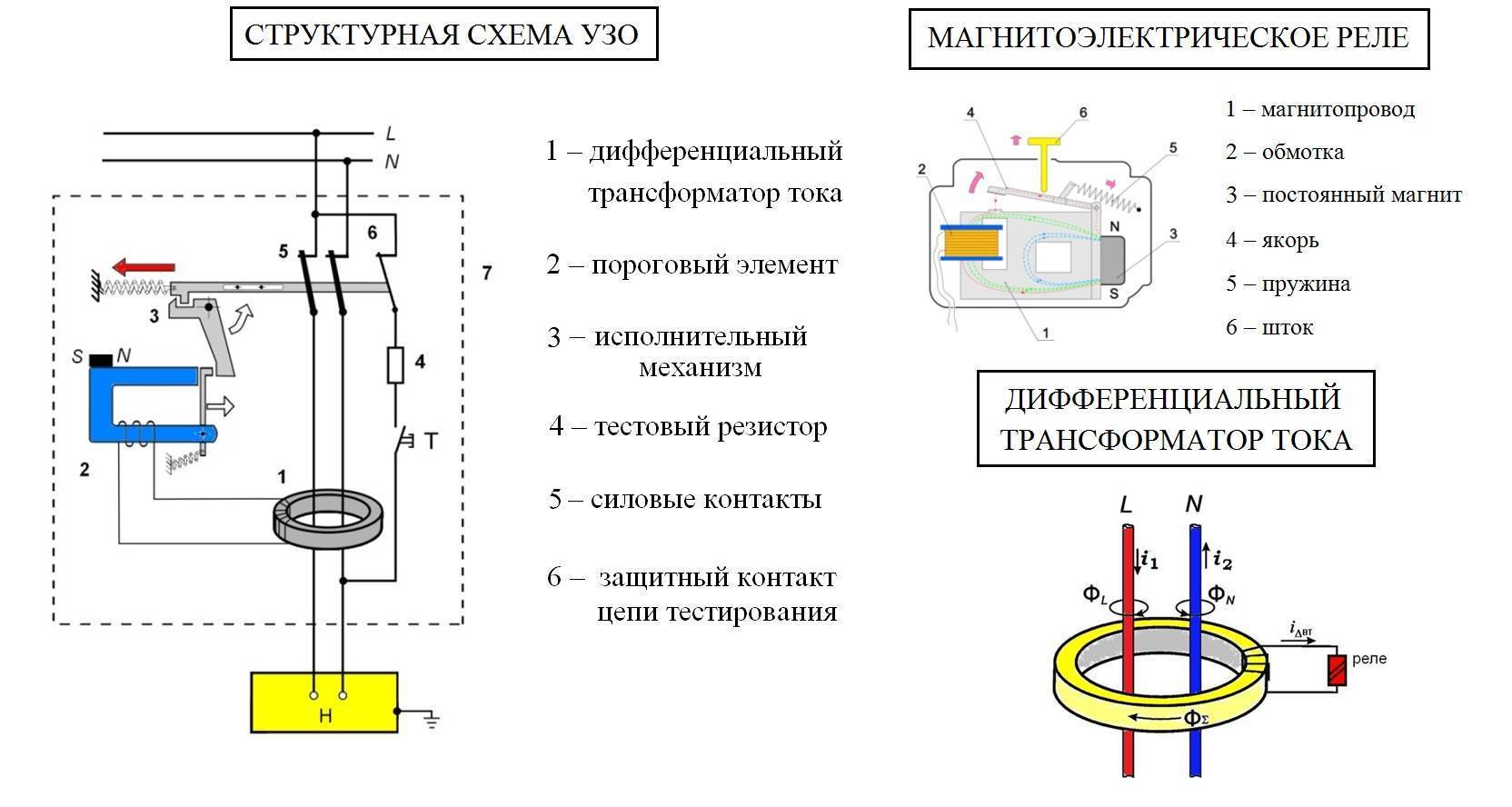

Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.

При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:

Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.

Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.

УДТ (УЗО): назначение, принцип работы, конструкция, типы

В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:

Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.

Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.

Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.

Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.

Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.

Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.

Проверка работоспособности УЗО

Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест». при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.

Популярные статьи  Как подключить терморегулятор ORBIS FANCOIL?

Специалисты рекомендуют производить такой контроль примерно один раз в месяц.

Похожие материалы на сайте:

Принцип действия [ править | править код ]

Главным компонентом УДТ является дифференциальный трансформатор, который предназначен для обнаружения дифференциального тока. Если дифференциальный ток превысит значение отключающего дифференциального тока или равен ему произойдёт размыкание электрической цепи.

На фотографии показано внутреннее устройство одного из типов УДТ. Данное УДТ предназначено для установки в разрыв провода. Линейный и нейтральный проводники от источника питания подключаются к контактам (1), главная цепь УДТ подключается к контактам (2).

При нажатии кнопки (3) контакты (4) (а также ещё один контакт, скрытый за узлом (5)) замыкаются, и УДТ пропускает ток. Соленоид (5) удерживает контакты в замкнутом состоянии после того, как кнопка отпущена.

Вторичная обмотка (6), к которой подключён расцепитель дифференциального тока. В нормальном состоянии ток линейного проводника, равен току нейтрального проводника, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора ЭДС отсутствует.

Ток замыкания на землю приводит к нарушению баланса в дифференциальном трансформаторе: через линейный проводник протекает больший ток, чем по нейтральному проводнику (часть тока протекает через тело человека, то есть в обход трансформатора). Дифференциальный ток в первичной обмотке дифференциального трансформатора приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством (7), которое отключает питание соленоида (5). Отключённый соленоид больше не удерживает контакты (4) в замкнутом состоянии, и они размыкаются под действием силы пружины.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (8) позволяет проверить работоспособность устройства путём пропускания небольшого тока через оранжевый тестовый провод (9). Тестовый провод проходит через сердечник дифференциального трансформатора, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников, то есть УДТ должно отключиться при нажатии на кнопку проверки. Если УДТ не отключилось, значит оно неисправно и должно быть заменено.

Обозначение узо на однолинейной схеме

В настоящее время, для каждого из используемых в электрике типов узо, а именно двухполюсных – в однофазной сети и четырехполюсных в трехфазной, существует по два наиболее распространённых обозначения, которые встречаются в однолинейных схемах. Все они отражены на изображении ниже:

Для однолинейных схем, обозначение УЗО сделано максимально простым, из него убрано всё лишнее, показаны лишь дифференциальный трансформатор в виде кольца, выключатель, разрывающий контакты и количество полюсов.

При этом, чтобы сделать обозначение максимально компактным, полюса могут отражаться в виде косых черточек, количество которых равно числу полюсов. От сюда и появилось по два варианты обозначений УЗО на схемах.

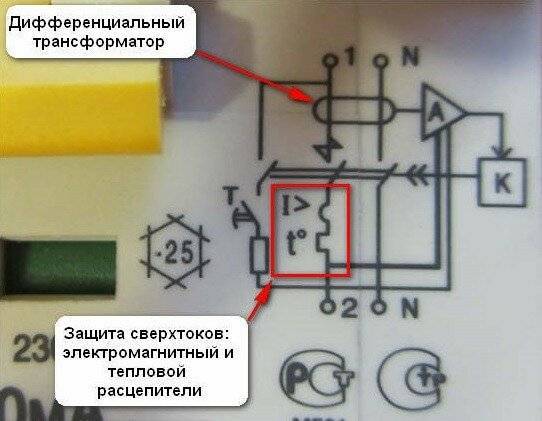

Схема также, достаточно часто, нанесена и на корпусе устройства защитного отключения, вместе с другими характеристиками, давайте рассмотрим их подробнее.

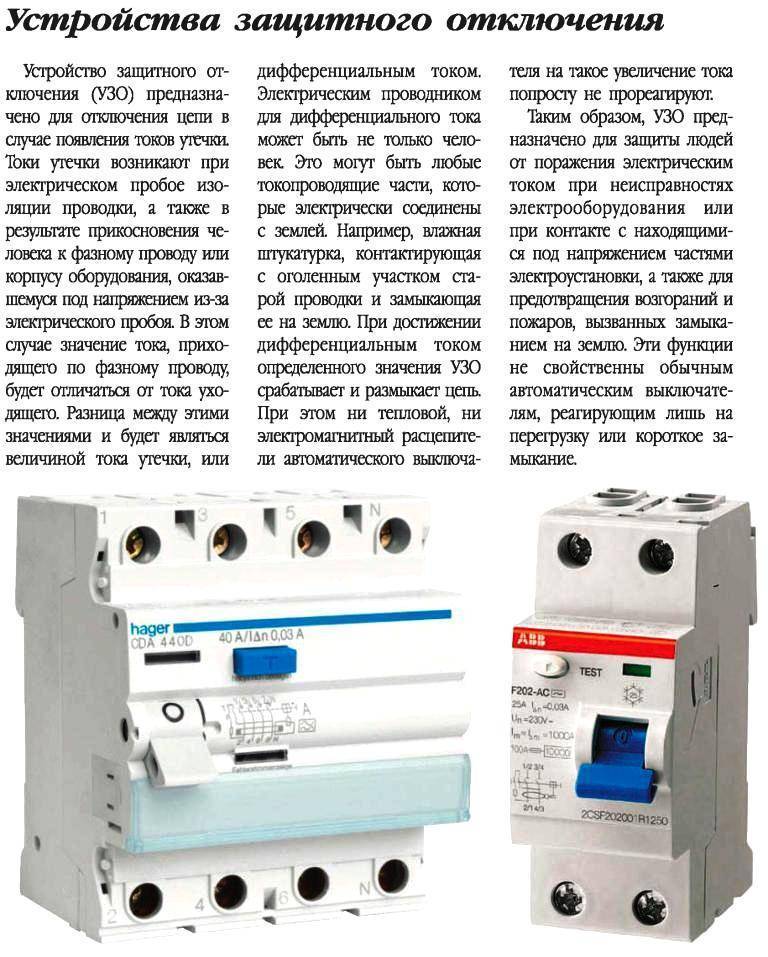

Назначение УЗО

Электрический ток давно вошел в повседневную жизнь людей. Практически сразу же на передний план выдвинулись вопросы защиты от его поражающих факторов. В первую очередь, были заизолированы токопроводящие части электропроводки и детали токоприемников. Однако изоляция не решила всех проблем, поскольку каждая электрическая схема характеризуется наличием контактных групп и прочих технологических разрывов. Да и сам изоляционный слой постепенно разрушается, открывая свободный доступ к токопроводящим элементам оборудования. Прежде чем рассматривать для чего предназначено УЗО, следует остановиться на мероприятиях, актуальных и в настоящее время.
Следующим, более эффективным средством защиты стало устройство заземляющего контура, когда нейтральные токопроводящие корпуса и части искусственно соединяются с землей с помощью проводника. Тем не менее, данная мера не обеспечила в полной мере действенную и надежную защиту, особенно в сетях электроснабжения жилых домов, где присутствует переменный ток, заземленная нейтраль и напряжение до 1 кВ.

В связи с этим, защитные мероприятия были дополнены установкой специальных устройств дифференциального тока. Эта группа включает в себя приборы с различными способами управления и возможностями регулировок, видами установок и количеством полюсов. Сюда же входит и УЗО устройство защитного отключения, обеспечивающее в первую очередь защиту от замыкания фазного провода на корпус электрооборудования.

УЗО защищает от утечки тока в результате неправильного монтажа проводов, использования скруток вместо распределительной коробки. В этом случае защитное устройство будет постоянно срабатывать до тех пор, пока не будут ликвидированы причины утечек дифференциального тока. УЗО реагирует и на ошибки монтажа в электрощитке, вызывающие неправильное распределение токов и, как следствие, внеплановое срабатывание защитного устройства.

Подключение и проверка работоспособности

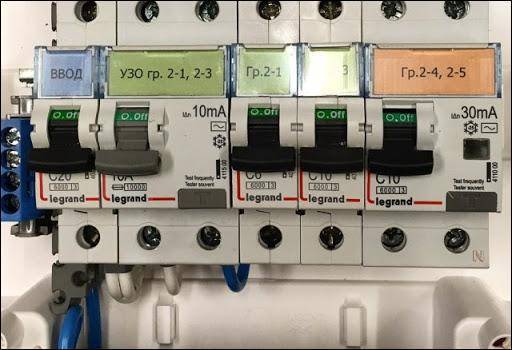

УЗО — аппаратура модульная, поэтому устанавливается в распределительный щиток вместе с другой модульной аппаратурой. На каждом УЗО , не зависимо от производителя, марки, модели и мощности есть кнопка «Тест».

Если этого не произошло — ищите ошибки в неправильном подключении, или у конструкции УЗО. Проверять работу прибора стоит раз в год (как минимум).

Как выбрать УЗО. Пример выбора

Пример выбора УЗО

Итак, задача выбрать устройство защитного отключения и подобрать к нему защиту для ванной комнаты. Дополнительная информация в ванной комнате установлена стиральная машина с электронным управлением, вытяжной вентилятор и две розетки под прочие нагрузки. Исходные данные:

  • Суммарный номинальный ток (I cумм. ном.) установленных приборов в ванной — 10 А;
  • Суммарная длинна (L) кабелей питающих линии от УЗО до потребителей — 40 м., выполнена кабелем ВВГнг 3×1,5 мм2;
  • В доме наблюдаются редкие скачки напряжения.

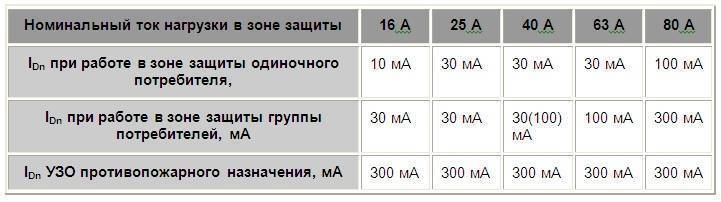

Шаг 1. Расчёт нормируемой потерь и подбор номинального тока утечки устройства.

Произведём расчёт:

Далее необходимо проанализировать рассчитанные данные. Согласно расчётам нормируемая потери в сети — 4,4 миллиампера. Если следовать указаниям нормативных документов, то мы должны использовать аппарат с номинальным размером утечки, минимум в три раза выше нормируемого тока утечки, то есть не менее 13,2 мА. Ближайшее устройство (больше 13,2 мА) в продаже, — это устройство на 30 мА. Однако, в таких пограничных ситуациях, когда расчётный результат очень близок к нижней границеи стоит выбор поставить прибор на 10 мА или 30 мА, я бы Вам рекомендовал использовать всё же прибор на 10 мА. Да, возможно это немного некорректно по отношению к нормативным документам, но значительно более логично с точки зрения безопасности. Выбираем УЗО на 10 мА.

Шаг 2. Выбор типа устройства.

Анализируя параметры сети, лучше выбрать устройство электромеханического типа, ввиду того, что в сети возможны скачки напряжения. Дополнительно, в помещении может возникать повышенная влажность. Данный фактор повышает риски поражения электричеством, следовательно, необходимо выбирать устройство с максимальной степенью надёжности, то естьэлектромеханического типа.

Шаг 3. Выбор номинала защитного автомата. Выбор токового номинала УЗО

Нам известно, что линия выполнена кабелем ВВГнг 3×1,5. Предел, который способен выдерживать данный кабель без перегрева составляет около 23 А. Также известно, что автоматические выключатели обладают определёнными ВТХ. Данные характеристики допускают определённый уровень перегрузки в сети. Кроме этого известна суммарная номинальная токовая нагрузка в помещении — 10 А. Исходя из известных данных:

  1. Кабельные сети и УЗО защищаем однополюсным или двухполюсным автоматическим выключателем на 13 А — С 13. Данный автомат полностью защищает цепь. При максимальной перегрузке, максимальный ток в цепи, который допустит автомат — 18,85 А. Это ниже 23 А, следовательно, кабель не будет нагреваться и прослужит долго. При токе выше 18,85 А автоматический выключатель отключит сеть. В крайнем случае можно использовать автоматический выключатель С 16, но при больших перегрузках данный автомат, способен допустить незначительный нагрев кабеля.
  2. УЗО выбираем минимум на один номинал выше, то есть в нашем случае, желательно подобрать номинал не ниже 20 А.
Популярные статьи  Формирование различных типов заземления системы при подключении электроустановок зданий к одному источнику питания

Итоговый выбор устройства защитного отключения

Выбираем УЗО электромеханического типа. Номинальный ток прибора минимум 20 А. Номинальный дифференциальный ток 10 мА. Класс прибора — А. Связано это с тем, что стиральная машина имеет электронные компоненты, питающиеся от постоянного напряжения. В нештатной ситуации, прибор должен максимально быстро отработать, так как помещение с повышенной влажностью. Следовательно, приборы c выдержкой времени даже не рассматриваем. Номинальный УТКЗ, который способен выдержать аппарат, выбираем 6 kA. В качестве защиты используем однополюсный или двухполюсный автоматический выключатель С13. В крайнем случае, — С16.

На этом собственно и всё, надеюсь статья оказалось полезной. В одной из наших следующих статей, мы разберём схемы подключения данного прибора. Поэтому, подписывайтесь на блог, вступайте в наши социальные сети, чтобы не пропустить новые интересные статьи.

Трехфазное УЗО и однофазное

Как известно, существует в бытовых условиях, так и промышленных два вида напряжения однофазное и трехфазное. Соответственно и УЗО делятся по количеству фаз электроснабжения потребителя. В трёхфазных системах защиты четыре клеммы входящих и выходящих. Три, из которых, подключаются на фазы, а одна на ноль. В однофазном УЗО используется две входящие клеммы для подключения и соответственно две на выходе прибора. Подключать их следует после силового входного автомата и счётчика, как показано на рисунке.

При подключении УЗО к трёхфазной цепи нужно учесть один нюанс. Если это потребитель с симметричными нагрузками на каждую фазу, например асинхронный двигатель, то нулевой провод можно и не заводить на защитный аппарат. Достаточно просто заземлить корпус двигателя, как это требуют нормативы и законные правила эксплуатации электрооборудования. То есть получается при однофазном питании система УЗО без заземления очень даже актуальна.

Если же при трехфазной цепи на каждую из фаз будет подключена своя индивидуальная нагрузка с разными мощностями, то тогда нулевой провод нужен как для питания каждого из этих однофазных приборов, так и для защиты от пробития изоляции. Например, к трехфазной сети 380 В будет подключен:

  1. пылесос (одна фаза и ноль), рассчитанный на 220 В;
  2. однофазный фен на другую фазу;
  3. освещение лампами 220 вольт на третью;

То здесь нулевой провод должен будет заведён непосредственно в устройство защиты.

Защитное же заземление — это уже само собой, так как его требуют правила, то есть все токопроводящие корпуса электрооборудования должны быть заземлены.

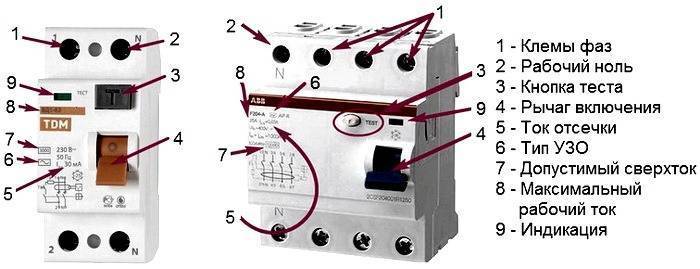

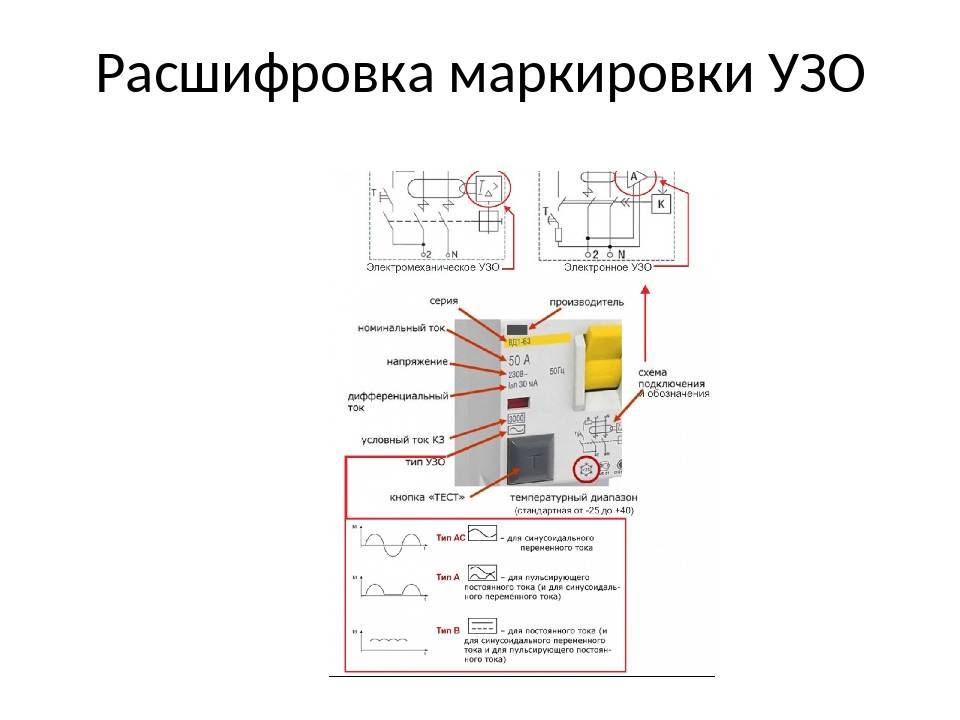

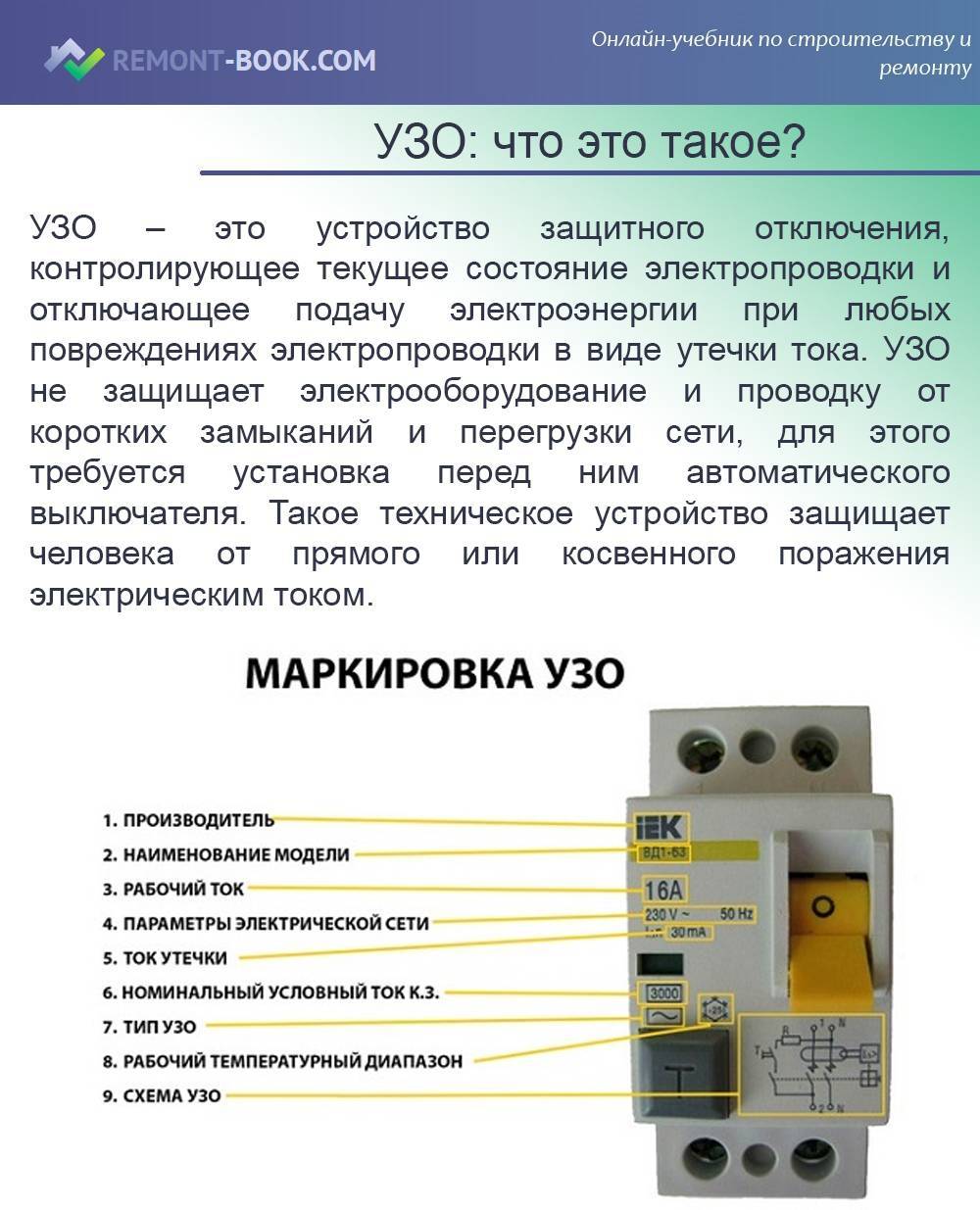

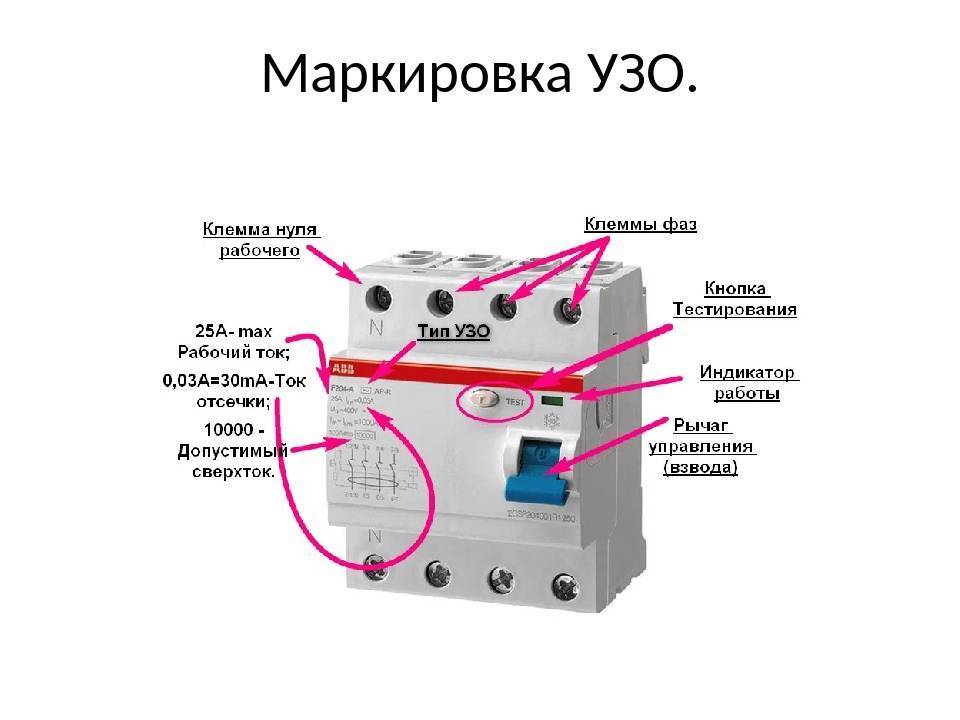

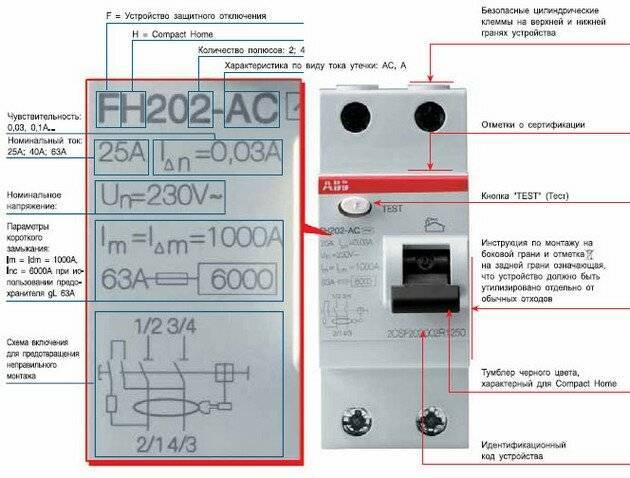

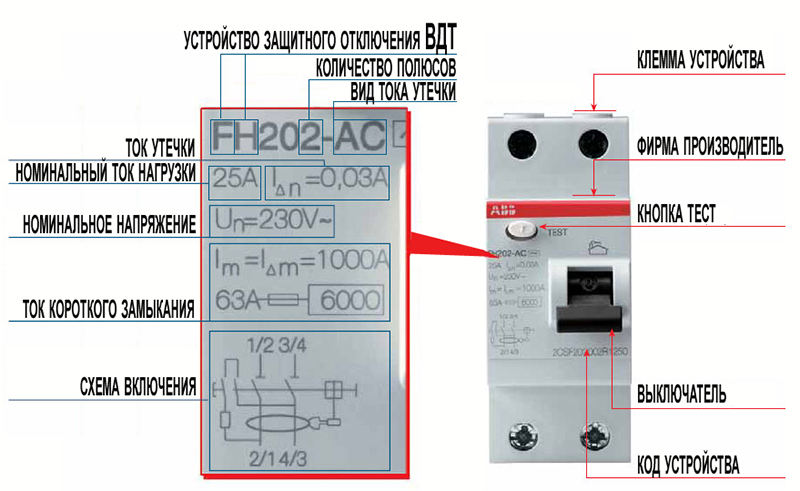

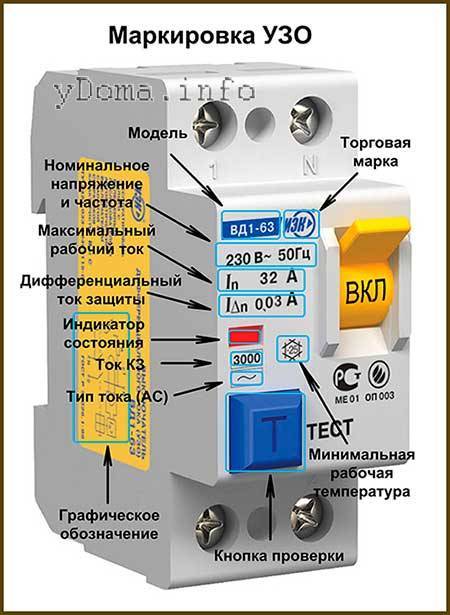

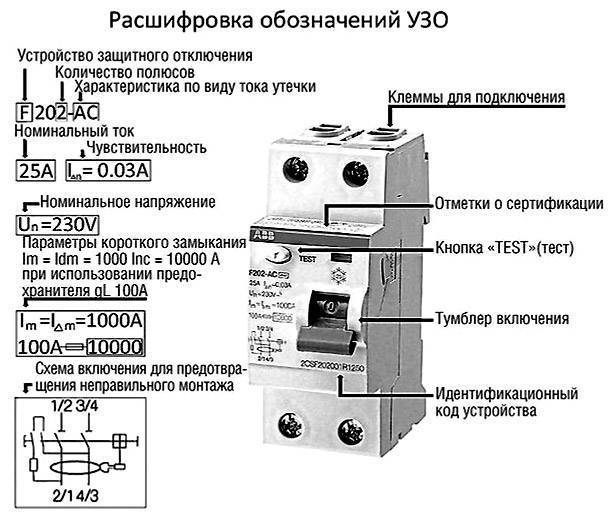

Вот такая маркировка, обозначение УЗО и его расшифровка применяется чаще всего.УДТ (УЗО): назначение, принцип работы, конструкция, типы

Для того чтобы произвести работы по монтажу и подключению УЗО обязательно нужно отключить входной автомат, а также обеспечить защиту от включения путём вывешивания запрещающего плаката «Не включать работают люди» и закрывания электрощита, где он находится на замок. Сами работы нельзя назвать очень сложными со стороны электротехнических знаний, как показывает практика понять «что такое УЗО в электрике» и для «чего нужно УЗО и зачем» может каждый. Главное, поставить УЗО правильно и грамотно его подобрать. Тогда оно надёжно защитит весь персонал или членов семьи от опасного действия напряжения в случае прикосновения или пробоя.

История

Первый патент (патент Германии № 552678 от 08.04.28) на УДТ был получен в 1928 году германской фирмой RWE (Rheinisch — Westfälisches Elektrizitätswerk AG). Первый действующий образец устройства защиты был изготовлен этой же фирмой в 1937 году. В качестве датчика использовался маленький дифференциальный трансформатор, а исполнительным элементом служило поляризованное реле с чувствительностью 0,01 ампер и быстродействием 0,1 с.

Чувствительность прототипа устройства была 80 мА дальнейшее повышение чувствительности тормозилось отсутствием материалов с нужными магнитными свойствами. В 1958 году доктором Биглмайером из Австрии было предложено новое схемное решение конструкции УДТ. Сейчас такие УДТ маркируются буквой G. В конструкции были устранены ложные срабатывания от грозовых разрядов и увеличена чувствительность до 30 мА.

Граничные кривые переменного тока и физиологическое действие тока на организм человека были установлены путём тестов в 1940—1950 годы в университете Berkeley американским учёным Чарльзом Дальцилом. В ходе тестов добровольцы подвергались воздействию электрического тока с известным напряжением и силой тока.

В начале 1970-х годов большинство УДТ выпускались в корпусах типа автоматических выключателей. С начала 1980-х годов в США большинство бытовых УДТ были уже встроенными в розетки.

В СССР первые эксперименты по проектированию УДТ начались в 1964 году. Первое серийное УДТ для укомплектования трёхфазного электрифицированного инструмента было изготовлено в 1966 г. Выборгским заводом «Электроинструмент» по разработке ВНИИСМИ. Первое бытовое УДТ в СССР было разработано в 1974 году, но в серию не пошло. Серийное бытовое УДТ производилось с 1988 года в значительных количествах (до 200 тысяч штук в год). Типичный вид УДТ того времени — удлинитель с розеткой на шнуре. С 1982 года всё учебное электротехническое оборудование, поступавшее в школы, в обязательном порядке оснащалось УДТ, которое получило наименование «школьное». Серийность изделия доходила до 60 тыс. штук в год. Для нужд промышленности и сельского хозяйства выпускались защиты ИЭ-9801, ИЭ-9813, УЗОШ 10.2 (ещё выпускается), РУД-0,5.

В настоящее время используются преимущественно УДТ для монтажа в электрощите на DIN-рейку, а встроенные УДТ пока широкого распространения не получили.

Это интересно: Релейная защита — назначение, виды, устройство

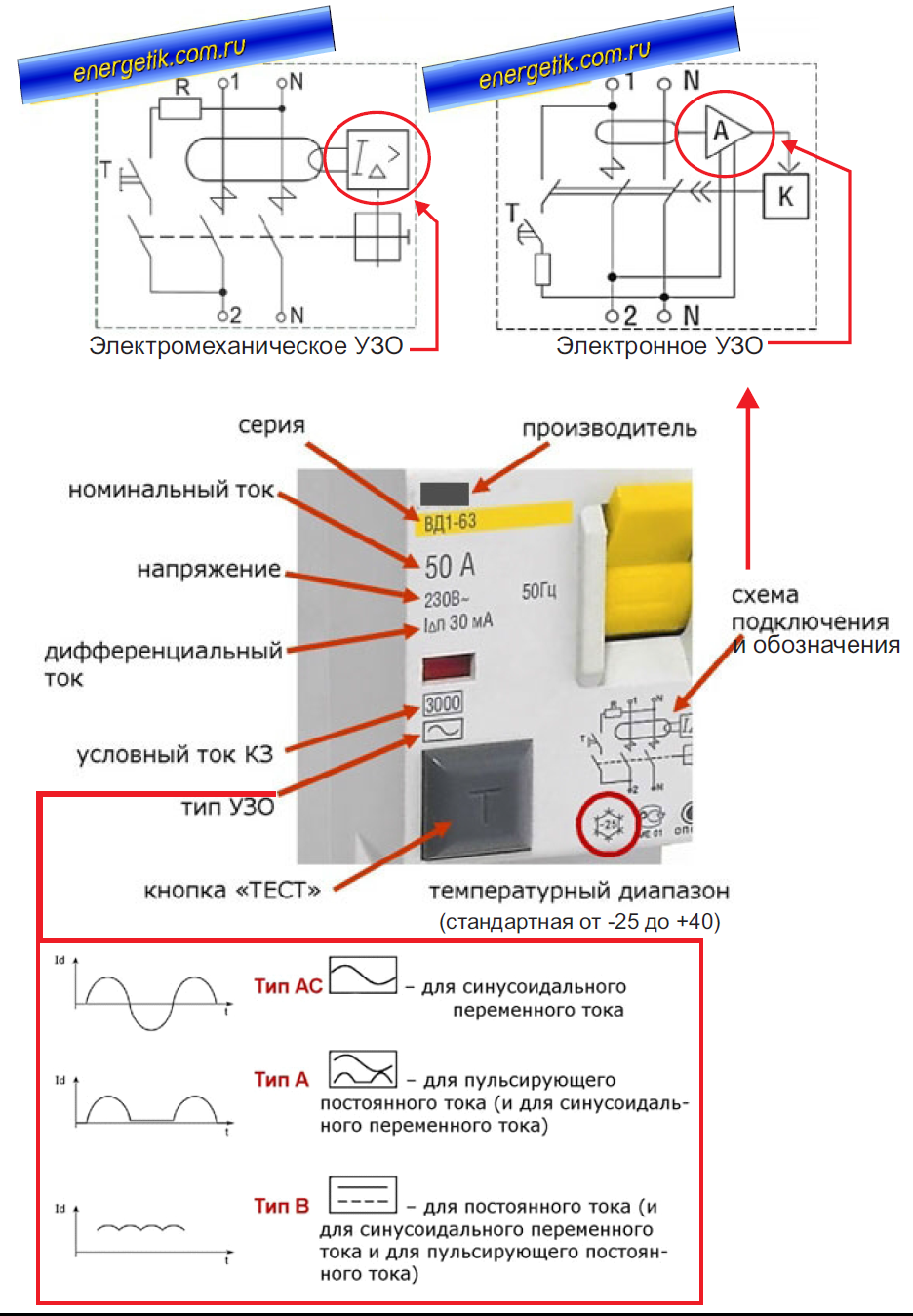

Отличие электронного УЗО от электромеханического УДТ

Электронные и электромеханические устройства защиты отличаются только типом порогового устройства. Как уже отмечалось выше, в электронных аппаратах защиты в качестве порогового устройства используется электронный усилитель, который вырабатывает сигнал отключения. Этот сигнал подается на обычное реле, которое воздействует на механический расцепитель. Электронные компоненты, в отличие от электромеханических реле, обходятся дешевле и имеют меньший технологический разброс. Поэтому электронное УЗО, как правило, стоит меньше электромеханического аппарата защиты.

Люди, не сталкивавшиеся ранее с устройствами защитного отключения, часто задают вопрос: как отличить электромеханическое УЗО от электронного? Отличить устройства можно по маркировке, нанесенной на лицевую часть корпуса аппарата. У всех УЗО на корпусе можно увидеть символическое изображение дифференциального трансформатора. Он изображается в виде эллипса, охватывающего силовые проводники. От трансформатора прочерчивается символическая линия связи, идущая к устройству сравнения. Устройство сравнения изображается в виде прямоугольника или треугольника. Если нарисован треугольник, то это электронное УЗО. Если прямоугольник — это электромеханическое устройство.

УДТ (УЗО): назначение, принцип работы, конструкция, типы

УДТ (УЗО): назначение, принцип работы, конструкция, типы

Как обозначается УЗО на схеме?

Для подключаемых УЗО имеется по два общепринятых символа на схемах.

Несмотря на конструктивную сложность, обозначение устройства постарались сделать максимально простым. Лишнего ничего нет, только следующие элементы:

  1. Трансформатор дифференциального тока, который схематически изображается как сплюснутое кольцо.
  2. Полюса (два для однофазной сети, четыре для трёхфазной сети).
  3. Выключатель, действующий на разрыв контактов.

При этом именно полюса имеют два вида обозначения:

  • Иногда они рисуются ровными вертикальными линиями в зависимости от количества (две или четыре).
  • В других случаях из соображения компактности рисуется одна вертикальная ровная линия, а количество полюсов наносится на неё в виде маленьких косых чёрточек.

Особенности выбора для квартиры или дома

Параметры автоматов во многом зависят от характеристик электропроводки и устанавливаемого оборудования. Часто ставят защиту с током утечки 30 мА, поскольку более чувствительные устройства могут выдавать ложные срабатывания при изношенной электропроводке и при большом количестве подключенных приборов.

Тап электромагнитного расцепителя определяется параметрами подключаемой нагрузки.

Асинхронные двигатели, используемые в компрессорах холодильников, сплит-систем, водяных насосах, в момент запуска потребляют ток, в 3-5 раз превышающий номинальный. Для исключения ложных срабатываний в быту используют тип С расцепителя.

По току срабатывания руководствуются теми же условиями, что и при выборе автоматов защиты.

Что надо учитывать при выборе УЗО

Для того, чтобы выбрать эффективное и безопасное устройство, необходимо знание некоторых факторов:

  • Понимание назначения и принципа действия, выбранного вами аппарата;
  • Точно знать его параметры и характеристики;
  • Изучение нормативных документов, прилагаемых к устройству.
Популярные статьи  Сенсорный выключатель света: как выбрать и сделать своими руками

УДТ (УЗО): назначение, принцип работы, конструкция, типы

Немаловажную роль при выборе автомата имеет возраст вашей проводки, состояние и качество соединений. Новая квартира у вас или старая, есть ли поблизости трансформаторная подстанция, температурный режим помещения, где установлен электрощит – это факторы, которые влияют на выбор устройства, которое защитит вас в любых неблагоприятных ситуациях.

Типовая схема электросети дома должна выглядеть следующим образом:

  • Вводной электрический щит;
  • Электрощит на нижнем этаже;
  • Электрощит на втором этаже;
  • Каждый этаж дома имеет электрощит, оборудованный группой автоматов, причем индивидуально для каждой квартиры.

Различают типы УЗО, каждый из которых выполняет определенные задачи. Рассмотрим, по каким показателям происходит классификация УЗО.

Градация:

  • тип утечки тока;
  • время срабатывания;
  • принцип отключения;
  • количество полюсов.

Перед совершением покупки следует точно определиться, для чего вам необходим автомат и какую нагрузку он должен выдержать.

Стандарты

Как упоминалось выше, требования к УЗО приведены в различных ГОСТах. Действие пакета относящейся к УЗО-Д документации охватывает используемые в защите от поражения током и негативных последствий утечки приборы переменного тока с напряжениями до 440 В и силой до 200 А. Среди этих документов:

  • ГОСТ Р 50807-95 — классифицирует, приводит характеристики УЗО и содержит проверочные мероприятия и методики;
  • ГОСТ Р 30331.3 — определяет правила применения.

Стандарты аналогичны международно принятым и несут всю необходимую информацию. Отметим, что ГОСТ Р 50807-95 относит к УЗО-Д только механические электрокоммутационные приборы/комплексы.

УДТ (УЗО): назначение, принцип работы, конструкция, типы

Что лежит в основе срабатывания УЗО?

Принцип работы УЗО основывается на методе измерений. На входе и выходе регистрируются показания протекающих через трансформатор токов.

Если входное токовое показание выше, чем на выходе, значит, в цепи где-то имеется токовая утечка и защитное устройство отключается. Если эти показания одинаковые, то срабатывания УЗО не происходит.

Поясним немного подробнее этот принцип для двухпроводной и четырёхпроводной системы. УЗО в однофазной сети не срабатывает, когда по проводникам фазы и нейтрали протекают одинаковой величины токи. Для трёхфазной сети необходимы одинаковые показания тока в нулевом проводе и суммы токов, проходящих по фазным жилам. В обоих вариантах сети, когда есть разница в токовых величинах, это свидетельствует об изоляционном пробое. Значит, через это место пройдёт токовая утечка, и устройство защитного отключения сработает.

Давайте весь этот теоретический принцип работы УЗО переведём на практический пример. В домашнем распредщитке произведена установка устройства защитного отключения с двумя полюсами. К его верхним клеммам выполнено подключение вводного двухжильного кабеля (фазы и ноля). На нижние клеммы подсоединяются ноль с фазой, идущие к какой-то нагрузке, предположим, в розетку, питающую водонагревательный бойлер.

Защитное заземление корпуса бойлера выполняется проводом в обход УЗО.

Если в электросети нормальный режим, то перемещение электронов осуществляется по фазному проводу от вводного кабеля на ТЭН бойлера через УЗО. Обратно они двигаются на землю снова через УЗО, но уже по нейтральному проводу.

Предположим ситуацию, когда на ТЭНе повредилась изоляция. Теперь ток через воду частично окажется на корпусе бойлера, а потом уйдёт в землю через провод защитного заземления. Остаток тока вернётся по нейтральному проводу через УЗО, только он уже будет меньше входящего ровно на показание токовой утечки. Эту разницу определяет УЗО, и если цифра будет выше уставки срабатывания, устройство сразу реагирует на разрыв цепи.

Такой же принцип действия и срабатывания УЗО, если человек прикоснётся к оголённому проводнику или корпусу бытового прибора, на котором появился потенциал. Токовая утечка в такой ситуации происходит через человеческое тело, устройство моментально обнаруживает это и прекращает подачу электричества путём отключения.

Серьёзных травм не последует, потому что УЗО реагирует почти моментально.

Основные рабочие характеристики УЗО

Чтобы устройство сработало в нужный момент, необходимо его правильно выбрать согласно рабочим характеристикам и подключить.

Основным параметром является значение номинального тока. Это максимальный ток, который выдерживает данное устройство при длительном эксплуатационном сроке, оставаясь в рабочем состоянии и сохраняя защитные характеристики. Вы найдёте эту цифру на лицевой панели устройства, она должна соответствовать одному из показаний в стандартном ряду – 6, 10, 16, 25, 32, 40, 63, 80, 100 А. Этот параметр УЗО зависит от нагрузки защищаемой линии и сечения проводников.

Схема подключения УЗО предусматривает совместную установку этого устройства с автоматическими выключателями.

Это важно помнить, потому что УЗО защищает лишь от токовых утечек, а автомат среагирует на отключение цепи в режиме короткого замыкания и перегруза. На видео показано, можно ли подключать УЗО, если в квартире нет заземления:. На видео показано, можно ли подключать УЗО, если в квартире нет заземления:

На видео показано, можно ли подключать УЗО, если в квартире нет заземления:

По номинальному току УЗО надо выбирать на порядок выше, чем установленный с ним в паре автомат.

Следующий важный параметр – номинальный отключающий дифференциальный ток. Это и есть необходимое значение токовой утечки для отключения УЗО. У дифференциальных токов также существует стандартный ряд, величины в нём нормируются в миллиамперах – 6, 10, 30, 100, 300, 500 мА. Но на УЗО эту цифру обозначают в амперах – соответственно, 0,006, 0,01, 0,03, 0,1, 0,3, 0,5 А. Этот параметр вы тоже найдёте на корпусе устройства.

УДТ (УЗО): назначение, принцип работы, конструкция, типы

Чтобы защищать людей на УЗО надо выставлять уставку по току утечки 30 мА, потому что величины, которые выше, приведут к поражению, электротравме и даже летальному исходу. Так как наиболее опасной считается среда во влажных помещениях, то на защищающих их УЗО выбирают уставку 10 мА.

Надеемся, что поняв основное назначение УЗО и принцип его работы, вы не станете пренебрегать этим важным элементом защиты, и сделаете свою жизнь безопасной.

Как это работает

Принцип работы УЗО в однофазной сети прост. Прибор фиксирует идущие на «землю» электрические токи утечек и выключает цепь. Детекция выполняется по разнице видов токов:

  • покидающей УЗО энергии;
  • возвращающегося в систему электричества.

В исправной электросети эти токи одинаковы по силе, но направленность должна быть противоположна. Если по некоторой причине возникает утечка (пробитая изоляция, касание провода и прочие ситуации), часть электроэнергии пойдет по новому «каналу» на «землю». Идущий на устройство защитного отключения электрический ток станет меньше исходящего. Аналогичное случится после попадания под электрическое напряжение некоторой детали — например, корпуса или иных проводящих частей.

Разность показаний по току фиксируется трансформаторным узлом с кольцевым сердечником. Первичная обмотка (нейтраль и фаза) размещены внутри. Вторичная обмотка соединяется непосредственно с размыкающим электроцепь исполнительным узлом. Контур сработает и без присутствия человека как источника сбоя, обнаружит утечку и снимет питание с поврежденной линии.

Выше описан принцип функционирования двухфазного УЗО-Д. Существуют также трехфазные защитные устройства: они обнаруживают утечки и дисбаланс распределения нагрузок. Это более продвинутые приборы, обеспечивающие дополнительный уровень защиты.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
