Какой патрон лучше выбрать для галогеновой лампы?

Содержание

Как выполняется маркировка

Маркировка представляет собой комбинацию из буквы или нескольких букв спереди и цифры в конце.

Тип определяет стоящая спереди буква:

  • E – Цоколь резьбового типа (иногда еще встречается название винт Эдисона);
  • G – Штырьковый цоколь;
  • R – Цоколь, который имеет утопленные контакты;
  • B – Цоколь штифтового типа;
  • S – Софитный цоколь;
  • P – Цоколь фокусирующего типа;
  • T – Цоколь телефонного типа;
  • K – Кабельный цоколь;
  • W – лампа бесцокольная.

Также после этих букв может быть указана информация о подтипе лампы, которая используется:

  • U – Лампочка, работающая в энергосберегающем режиме;
  • V – Цоколь, у которого коническое завершение;
  • A – Автомобильный светильник.

После букв следуют цифры, которые указывают (в мм) на диаметр цоколя или расстояние между его контактами. Если после Вы видите еще одну букву – это количество контактов (s значит 1, d – 2, t – 3, q — 4, p – 5).

Разновидности галогенных лампочек

Лампочки с галогенами классифицируют по источникам питания:

  • низковольтное исполнение с драйвером на 12 Вольт;
  • лампы накаливания 220в.

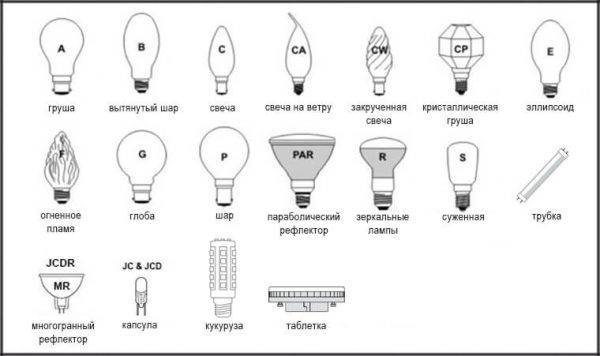

Классификация ламп представлена на рисунке внизу.

Какой патрон лучше выбрать для галогеновой лампы?

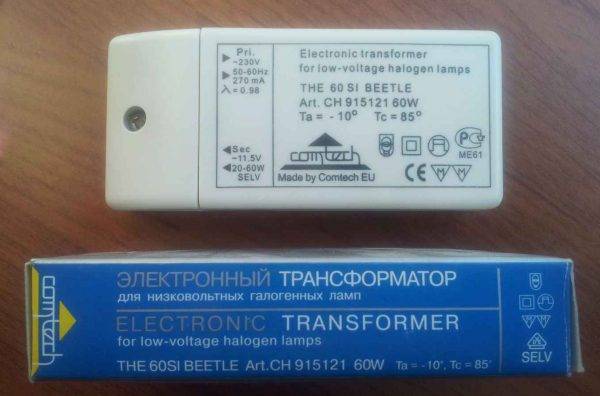

Низковольтные лампочки также могут подключаться к выделенному источнику питания на 220 В, но только при наличии понижающего трансформатора. Данное устройство уменьшает напряжение до допустимого уровня (12 Вольт). Галогенные лампочки этого типа имеют штырьковый цоколь G4, G9, GU10, G12. Также в автопроме применяется цоколь типа H4.

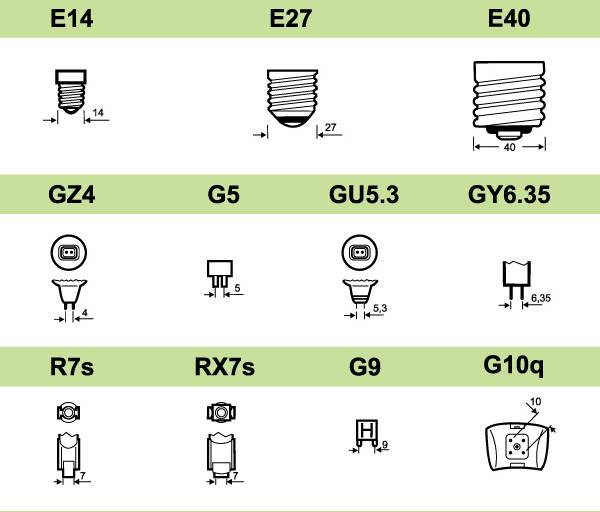

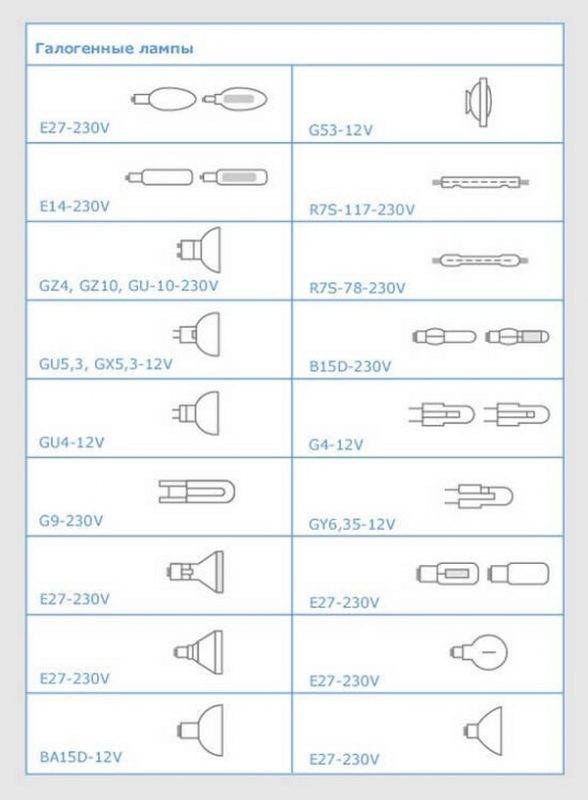

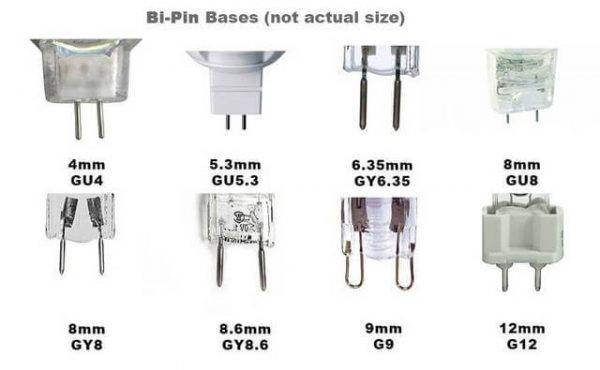

Виды цоколей показаны на следующем рисунке.

Какой патрон лучше выбрать для галогеновой лампы?

Лампочки принято подразделять на несколько типов в зависимости от особенностей их конструктивного исполнения:

  • линейные;
  • капсульные;
  • с отражателем;
  • с вынесенной колбой;
  • низковольтные;
  • галогеновые люстры;
  • IRC-галогенные источники света.

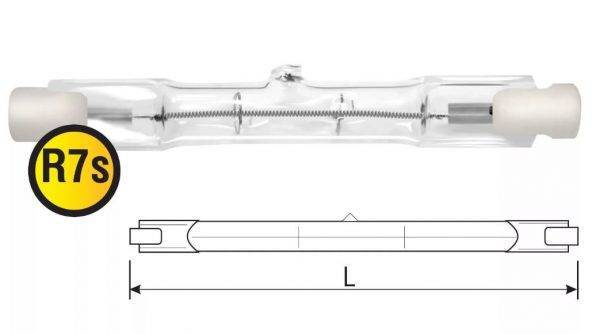

Линейные

С этого типа лампочек начиналось производство галогенных источников света. Выпускаются такие лампы и поныне. В конструкции линейных источников света имеется пара штырьковых держателей с обеих сторон вытянутой колбы. В бытовых целях такие устройства применяют редко из-за их высокой мощности (от 1 до 20 кВт).

Какой патрон лучше выбрать для галогеновой лампы?

Капсульные

Такие лампочки характерны своими небольшими габаритами. Капсульные источники света применяют для подсветки интерьеров. Обычно используют цоколи G4 и G9. Что касается G9, то этот цоколь предназначен для сети 220 В. За счет компактности и небольшой мощности капсульные устройства часто устанавливают в светильниках открытого типа.

С отражателем

Галогенные лампочки с отражателями также именуют устройствами с направленным излучением. Подобного эффекта добиваются за счет применения отражателя, который выполняется в одном из двух вариантов — интерференционном или алюминиевом. В случае с отражателем из алюминия тепло отводится вперед, а интерференционное исполнение предполагает отвод тепла назад. Также приборы с отражателем изготавливают с защитной крышки и без таковой. Светильники с отражателем оснащаются разными типами цоколей: для сети 220 В или низковольтные — на 12 Вольт.

С вынесенной колбой

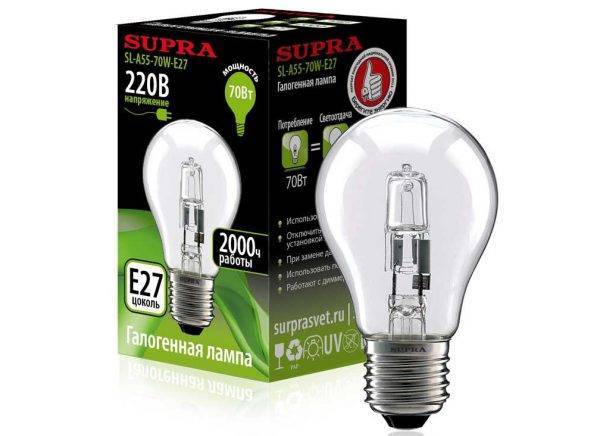

Устройства с внешней колбой часто путают со стандартными лампами накаливания. Они имеют схожую конструкцию, в том числе резьбовой цоколь E14 или E27, такую же стеклянную колбу и тело накала. Но внутри лампочки с вынесенной колбой имеются галогены.

Какой патрон лучше выбрать для галогеновой лампы?

Галогеновые люстры

Источники света этого типа производятся с цоколем E17 или E27. Одна из главных характеристик люстр — малогабаритность лампочек, они практически незаметны. Люстры обычно рассчитаны на работу от сети 220 В, однако встречаются и низковольтные светильники. В последнем случае понадобится подключение через понижающий трансформатор.

Низковольтные

К низковольтным источникам света относятся приборы, работающие от напряжения 6, 12 или 24 Вольт. Наиболее распространенный вариант — лампа на 12 Вольт. Чаще всего низковольтные галогенные лампочки используют в случае установки на легковоспламеняющиеся основания. Применяются для освещения интерьеров (точечная подсветка), небольших фрагментов садовых участков, для освещения экспонатов в музеях и т.д.

Благодаря своей безопасности низковольтные источники света разрешены к использованию в помещениях с повышенным уровнем влажности. Но в этом случае необходимо обеспечить надежную защиту цоколя от попадания на него воды.

Какой патрон лучше выбрать для галогеновой лампы?

IRC-галогенные лампы

Галогенные IRC-лампы имеют специальное покрытие, которое прозрачно для видимого света, но является преградой для инфракрасного излучения. Данное покрытие принимает инфракрасный свет и отражает его обратно — к спирали. Благодаря такой технологии сокращаются тепловые потери и повышается эффективность лампы. По данным ведущего производителя — компании Orasm — технология позволяет уменьшить потребление электричества на 45% в сравнении с другими галогенными лампочками. При этом срок службы устройства увеличивается в 2 раза. IRC-лампа позволяет получить мощный световой поток — 1700 лм, а также светоотдачу 26 лм/Вт, что вдвое выше возможной 35-ваттного люминесцентного источника света.

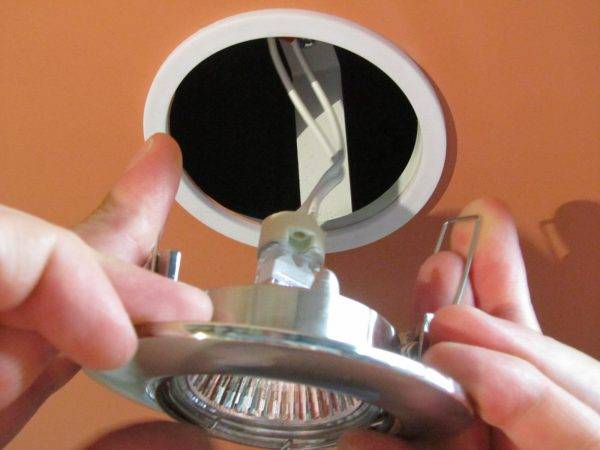

Как крепить и устанавливать, разберем разные виды

По правилам безопасности и эксплуатации нельзя напрямую соединять патрон с электрической сетью. Предварительно необходимо закрепить его в приборе освещения (светильник, люстра, бра). Для крепления в корпусе предусмотрено винтовое отверстие, чаще всего расположенное по центру или по бокам. Существует несколько стандартных видов крепления.

За токоподводящие провода

Для реализации этого способа на дно патрона устанавливается пластиковая втулка с винтом и отверстием для вывода токоведущих проводов. Подключается контактная группа, затем провода пропускаются через пластиковый винт, что обеспечивает их крепление.

На трубке

Крепление на трубке

Вся нагрузка от составляющих элементов светильника или люстры ложится на металлические трубки.

Токоведущие провода пропускаются сквозь полую металлическую трубу, к концу которой при помощи гаек крепится плафон или другой декоративный элемент.

Яркий пример – классическая бытовая люстра.

Втулкой

Крепление на втулке

Этот метод крепления удобен для настенных светильников. Провод продевается через устройство втулки и закрепляется в результате затяжного давления резьбового соединения частей втулки.

В эксплуатации применяются металлические втулки. Они, в отличие от пластмассовых, более устойчивы к влиянию повышенной температуры.

С безвинтовыми контактными зажимами

В этом случае крепежная система собирается по частям. Для начала закрепляют дно патрона и пропускают токоведущие провода, затем с помощью безвинтовых зажимов (защелок) крепится его корпус.

Крепление защелками

Рисунок 22 — крепление с безвинтовыми контактными зажимами

Достоинства и недостатки галогенных ламп

Галогенные лампы активно приобретают для дома вместо лампочек накаливания и на объекты коммерческого назначения. У консультантов в магазинах можно узнать о преимуществах и недостатках галогенных элементов. Информация есть и на тематических форумах. Это поможет сделать выбор.

Покупать «галогенку» рекомендуется только если её использование оправдано. Среди плюсов галогенных лампочек следующие:

  • светоотдача в пределах от 15 до 20 лм/Вт. У ламп накаливания это 7-17 лм/Вт. Значение влияет на экономичность и эффективность освещения;
  • габариты более миниатюрные чем у ЛН. Поэтому их можно установить в подвесной потолок с точечными плафонами или мебель. Здесь «галогенки» обыгрывают и другие энергосберегающие аналоги, которые устанавливаются далеко не во все типы плафонов;
  • продолжительность работы от 2000 до 4000 часов. Это в 3-4 раза выше чем у ЛН. При правильном использовании устройств плавного включения срок службы можно продлить до 11 000 часов.
Популярные статьи  Устройство и принцип действия паяльных индукционных станций

Какой патрон лучше выбрать для галогеновой лампы?

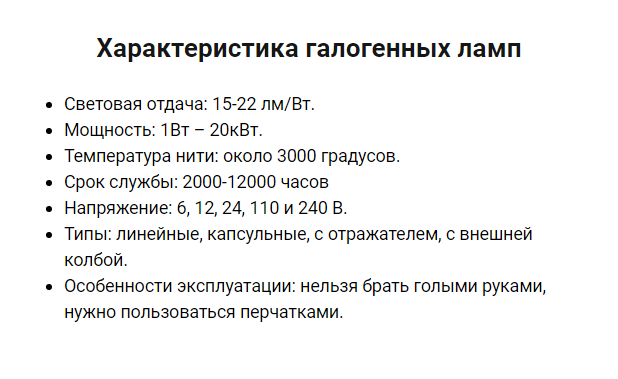

Рис.11 – характеристики.

Изучая отзывы можно заметить, что покупатели чаще всего выделяют такие минусы как:

трудности при монтаже. Не каждую «галогенку» можно включить сразу после установки в светильник. Для низковольтных ламп в цепь устанавливается понижающий трансформатор. Кроме этого для продления срока эксплуатации можно дополнительно установить диммер;

колба слишком чувствительна к загрязнениям

При установке важно не касаться пальцами стекла, используя салфетку или перчатки. Иногда на местах пятен могут образоваться потемнения;

нагрев до высокой температуры

Если есть риск, что горящей лампы случайно может коснуться ребенок или взрослый, необходимо установить специальную защиту. Можно использовать прозрачный пластик. Также следите, чтобы лампочка не нагревала другие поверхности.

Рекомендации по эксплуатации позволят свести на нет эти недостатки. Несмотря на большую популярность других энергосберегающих ламп, например, светодиодных, «галогенки» пользуются спросом из-за удобства монтажа в разные виды плафонов.

Производители

Самая известная фирма, специализирующаяся на производстве галогенных ламп, — компания Osram. В ее ассортименте есть лампочки любых разновидностей и мощности. В продаже имеются капсульные светильники, устройства с отражателем, с классическими колбами и много другое. Помимо источников света бытового назначения, Osram выпускает светильники для автомобилей.

Существуют и другие компании-производители, наиболее известные из которых — Navigator и Camelion. Цены на продукцию такого рода довольно сильно разнятся в зависимости от типа лампочки, ее технических возможностей и репутации производителя. Лампочки на 20 В стоят от 40 рублей за единицу, а светильники на 150 В не купить дешевле 400–500 рублей.

Какой патрон лучше выбрать для галогеновой лампы?

Устройство и принцип действия наиболее популярных моделей

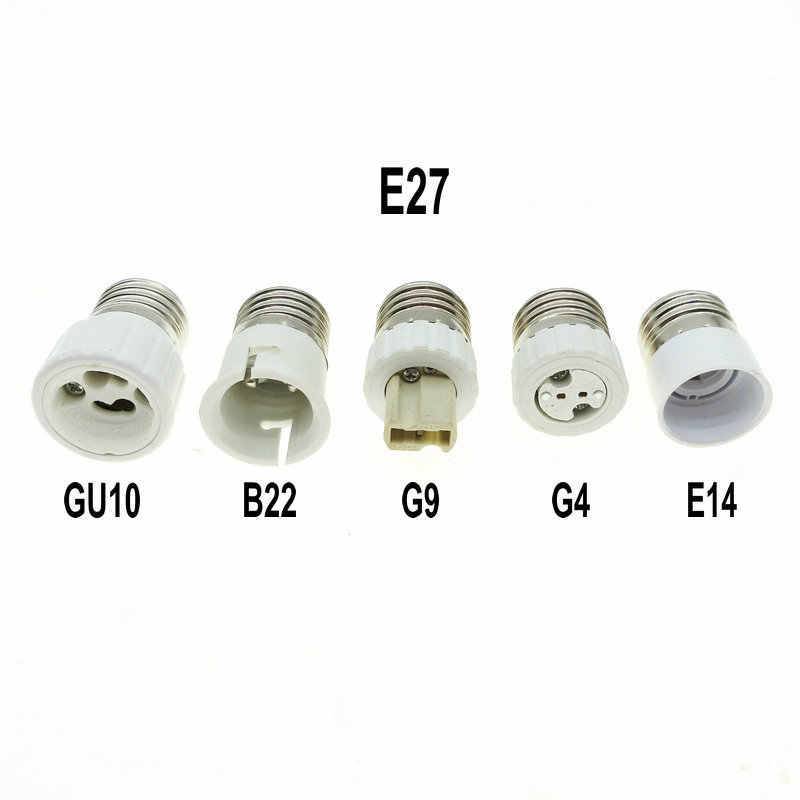

В зависимости от вида лампы и назначения ей характерен свой тип цоколя и патрона. Наиболее известные виды это, аналогичные цоколю, винтовые и штырьковые.

Контактная группа патрона типа Е

Винтовой или резьбовой патрон для одноименного цоколя типа Е представляет собой керамическую конструкцию стаканного типа с нанесенным на внутренний боковой слой резьбовым соединением. Также в основании установлены два медных контакта – центральный и боковой. За счет материала, из которого они выполнены, имеют высокую проводимость электрического тока и термостойкость, что защищает патрон от плавления.

Любая электрическая сеть переменного тока имеет два провода – «фаза» и «ноль», также как и знакомый всем «плюс» и «минус» в сетях постоянного тока или батарейках.

Подключение фазы и ноля

Фаза (красный) – это провод, в котором протекает электрический ток от источника к нагрузке, в нашем случае это лампа. Специальной индикаторной отверткой определяется, где фаза в патроне: загорелся индикатор – есть напряжение, значит провод фазный.

Ноль (синий) – это провод, в котором протекает обратный электрический ток от нагрузки к источнику, определяется с помощью индикатора – лампочка индикатора не загорается.

При подключении патрона к электрической сети фаза выводится на его центральный контакт, который коммутирует с первым контактом цоколя

При подключении важно выполнить аккуратное замыкание провода с контактом, чтобы ток фазы не попал на другие открытые токопроводящие части

Ноль выводится на боковой контакт патрона, который при установке цоколя замыкается с его вторым контактом – резьбовой частью. В целях недопущения однофазного короткого замыкания между фазой и нулем, контакты цоколя изолированы между собой.

После сборки электрической цепи, ток протекает по следующей схеме. Выключатель переводится в положение «включен», по фазному проводу ток поступает на центральный контакт патрона, затем на первый контакт цоколя — лампа загорается. Ток протекает через второй контакт цоколя и боковой контакт патрона, затем возвращается через нулевой провод. При переводе выключателя в положение «отключен» размыкается фазный провод и лампа гаснет.

Патрон типа G

Патрон для штырькового цоколя типа G имеет простейшую конструкцию: два паза (в отдельных модификациях возможно четыре) электрически соединенные нулевым и фазным проводом. В отличие от винтового, в штырьковом патроне не имеет значение «полярность» подсоединения проводов. Цоколь вставляется в пазы путем погружения штырей – контактов с помощью небольшого нажатия.

Виды источников света с цоколем g4

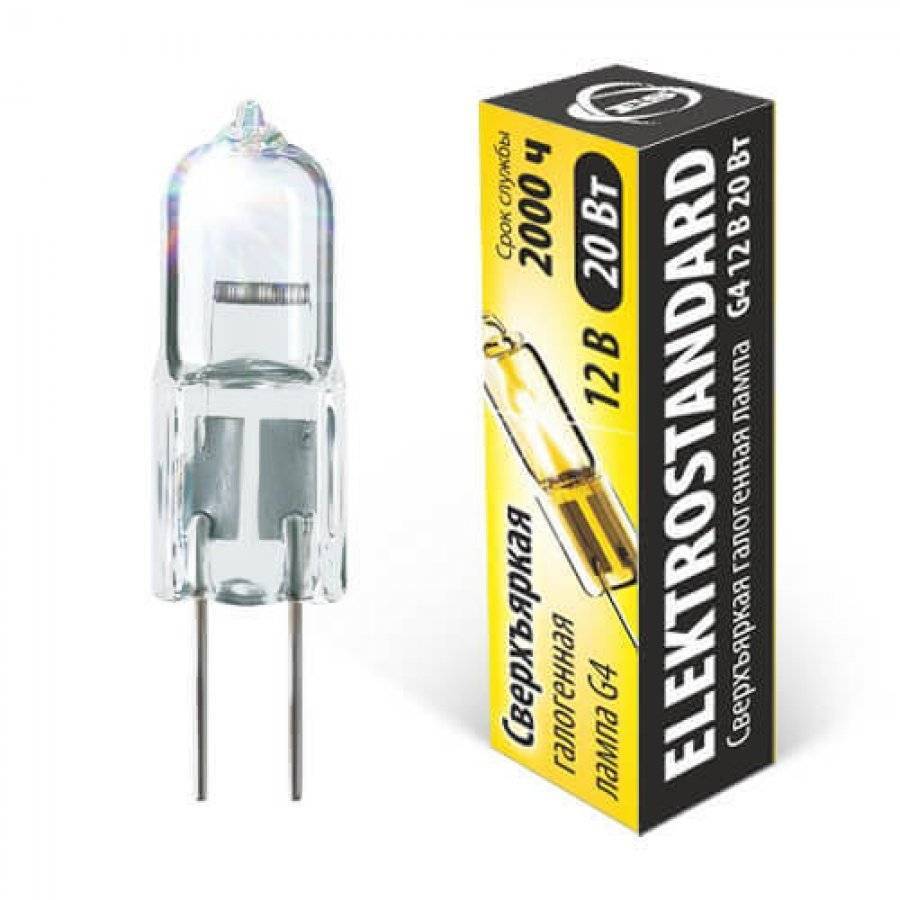

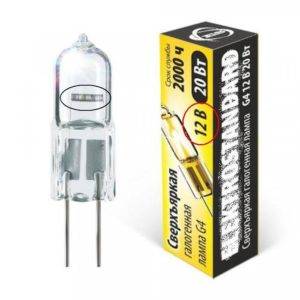

 Галогеновые лампы g4 12v

Какой патрон лучше выбрать для галогеновой лампы?

С отражателем

Дополняются куполообразным отражателем. Отражатель необходим для направления излучения в нужное пространство.

Отражатель может быть покрыт особым составом, который отражает инфракрасное излучение от вольфрамовой спирали обратно на спираль. В итоге снижаются теплопотери, что приводит к увеличению срока службы и уменьшению потребления электричества. Такие лампы называются IRC-галогенные.

Какой патрон лучше выбрать для галогеновой лампы?

IRC-галогенные

Какой патрон лучше выбрать для галогеновой лампы?

Галогенные люстры

Миниатюрные лампочки для стильных люстр.

Самый простой тип – капсульный. Он может работать и от низкого напряжения, и от 220 В. Разницу можно увидеть в форме спирали или прочитать на упаковке.

Какой патрон лучше выбрать для галогеновой лампы?

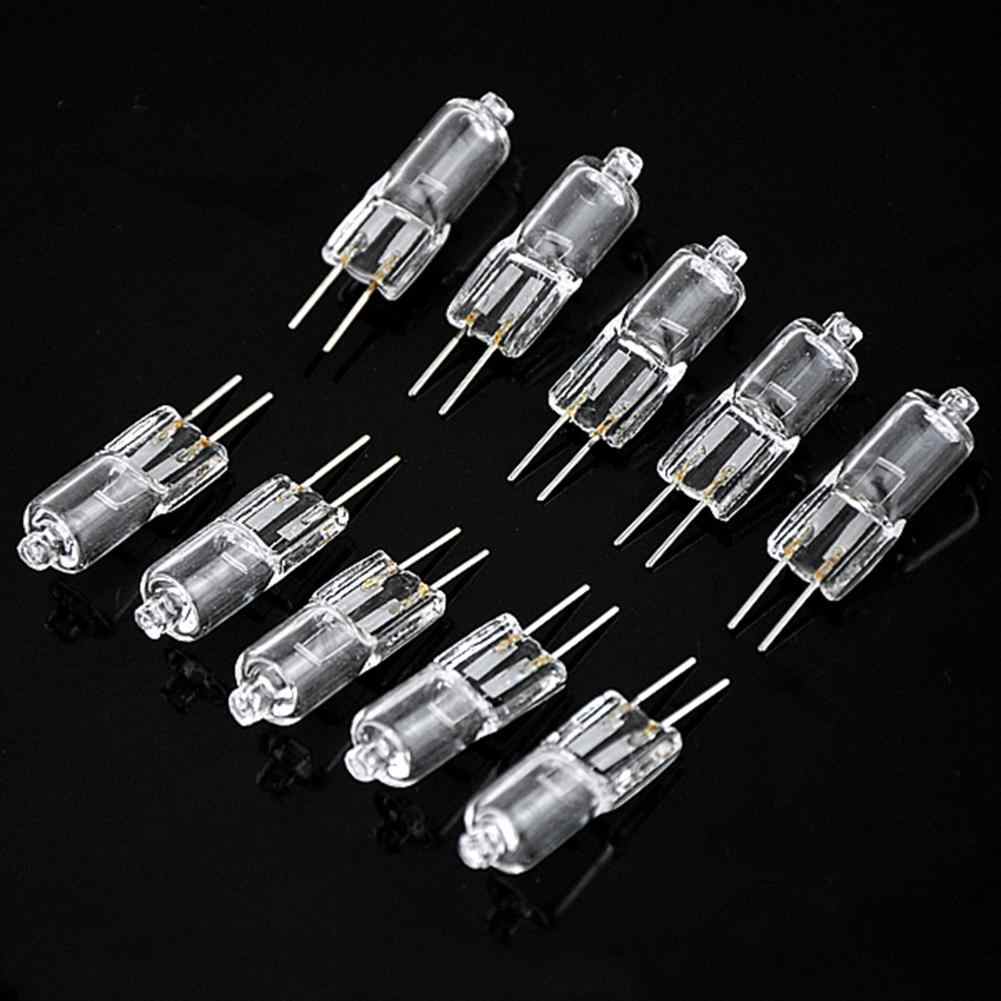

Капсульная галогенная лампа с рабочим напряжением 12 В

Чаще всего встречаются источники света капсульного типа.

Какой патрон лучше выбрать для галогеновой лампы?

Капсульная «галогенка» с рабочим напряжением 220 В

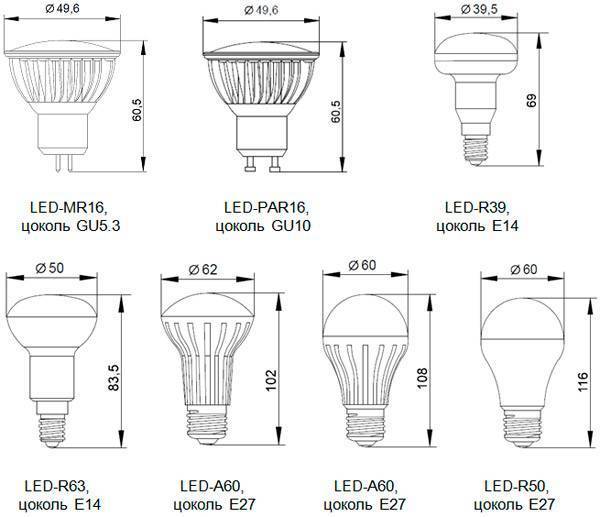

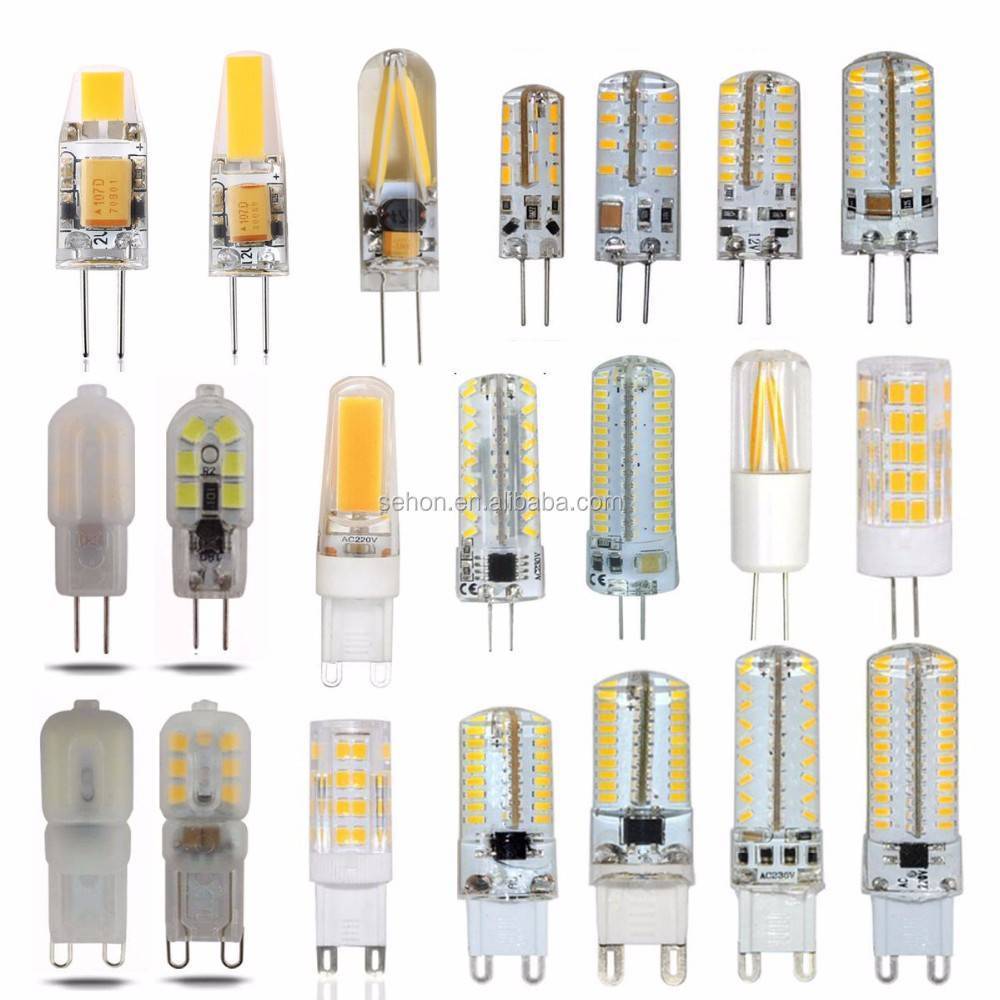

Светодиодные лампы g4 220v

Различия во внешнем виде led зависят от мощности. Чем выше мощность, тем больше светодиодов.

Какой патрон лучше выбрать для галогеновой лампы?

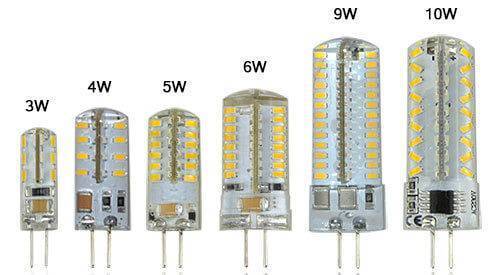

С увеличением мощности растет количество светодиодов

Led-лампа, которая светит на 360⁰ вокруг себя, называется «кукуруза». Она ярко светят, но в выключенном состоянии не очень эстетична.

Какой патрон лучше выбрать для галогеновой лампы?

Led-лампа «Кукуруза»

Еще выделяют формы лепестка, капсулы и свечки. Они подходят для точечной подсветки и для декоративного освещения.

Какой патрон лучше выбрать для галогеновой лампы?

Лепесток

Какой патрон лучше выбрать для галогеновой лампы?

Капсула

Какой патрон лучше выбрать для галогеновой лампы?

Свеча

 Светодиодные лампы g4 12v

По формам они совпадают с лампами 220 В. Низковольтные свечи, капсулы и лепестки активно используются в освещении автомобилей. К перечисленным видам добавляются еще дисковая модель («таблетка») и капсульная лампа с единственным диодом.

Какой патрон лучше выбрать для галогеновой лампы?

«Таблетка»

«Таблетка» используется для создания направленного потока света, максимальный угол рассеивания света — 120⁰.

Какой патрон лучше выбрать для галогеновой лампы?

Модель с одним диодом

Кроме формы обе группы светодиодных источников света различаются типом диодов.

SMD диоды – это кристаллы, покрытые люминофором. Угол рассеивания света одного кристалла от 20⁰ до 140⁰. Хорошо отводят тепло, долговечны.

Какой патрон лучше выбрать для галогеновой лампы?

SMD диоды

СОВ-матрица – кристаллы приклеены на одну подложку и залиты люминофором. Расположены очень плотно, светят ярко, угол рассеивания от 180⁰ до 220⁰.

Какой патрон лучше выбрать для галогеновой лампы?

СОВ-матрица

Filament. Кристаллы монтируются на стеклянные нити и покрываются люминофором. Освещают на 360⁰ вокруг себя.

Filament

Техника безопасности

Перед установкой или заменой галогенной лампы изучите технику безопасности. Она поможет избежать механической поломки и перегрева устройства. Выполняйте правила утилизации, т.к. внутри лампочки содержится буферный газ.

Почему «галогенку» нельзя трогать руками

На бюджетной галогеновой лампе пальцы могут оставить жирные пятна. Температура на них способна превысить допустимый предел. Но в дорогих моделях двойная колба защищает лампу от плавления и перегорания.

Популярные статьи  Электромагнитные контакторы iek, abb, мк

Какой патрон лучше выбрать для галогеновой лампы?
Рис.10 – последствия установки без перчаток.

Если целостность устройства будет нарушена, это приведет к моментальной поломке или сокращению срока службы.

Правильная утилизация

Поврежденную или вышедшую из строя лампочку следует правильно утилизировать. Вместе с бытовым мусором выбрасывать «галогенки» нельзя из-за вредных летучих паров в колбе. Они не представляют серьезной опасности, тем не менее специалисты советуют собирать испорченные изделия в отдельную емкость и сдавать в специальные пункты приема. Их расположение можно узнать в интернете.

Обзор существующих видов

Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида. А дополнительно к тому еще и дает возможность подключить его к сети.

Виды и маркировка

Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).

Существуют различные типы:

  • резьбовой – Эдисона Е;
  • штырьковой G;
  • штифтовой B;
  • цоколь, контакты в котором утоплены – R;
  • фокусирующий – Р;
  • софитный аналог S;
  • кабельный вид К;
  • телефонный – Т;
  • бесцокольный – W.

В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.

Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров. Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.

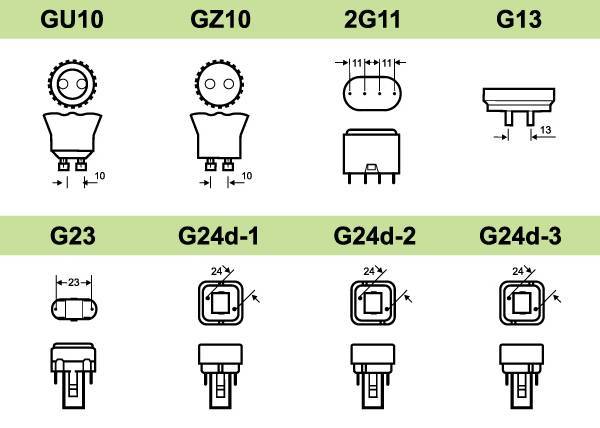

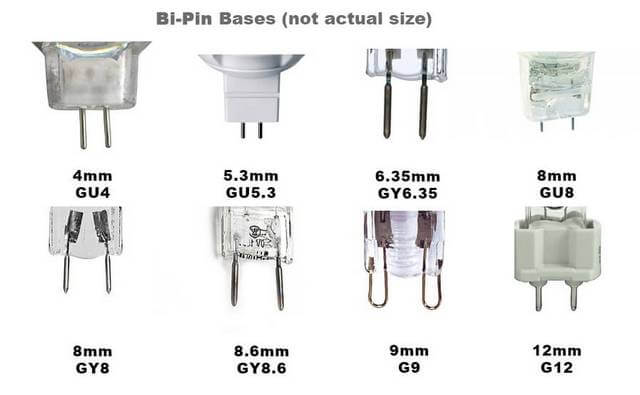

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

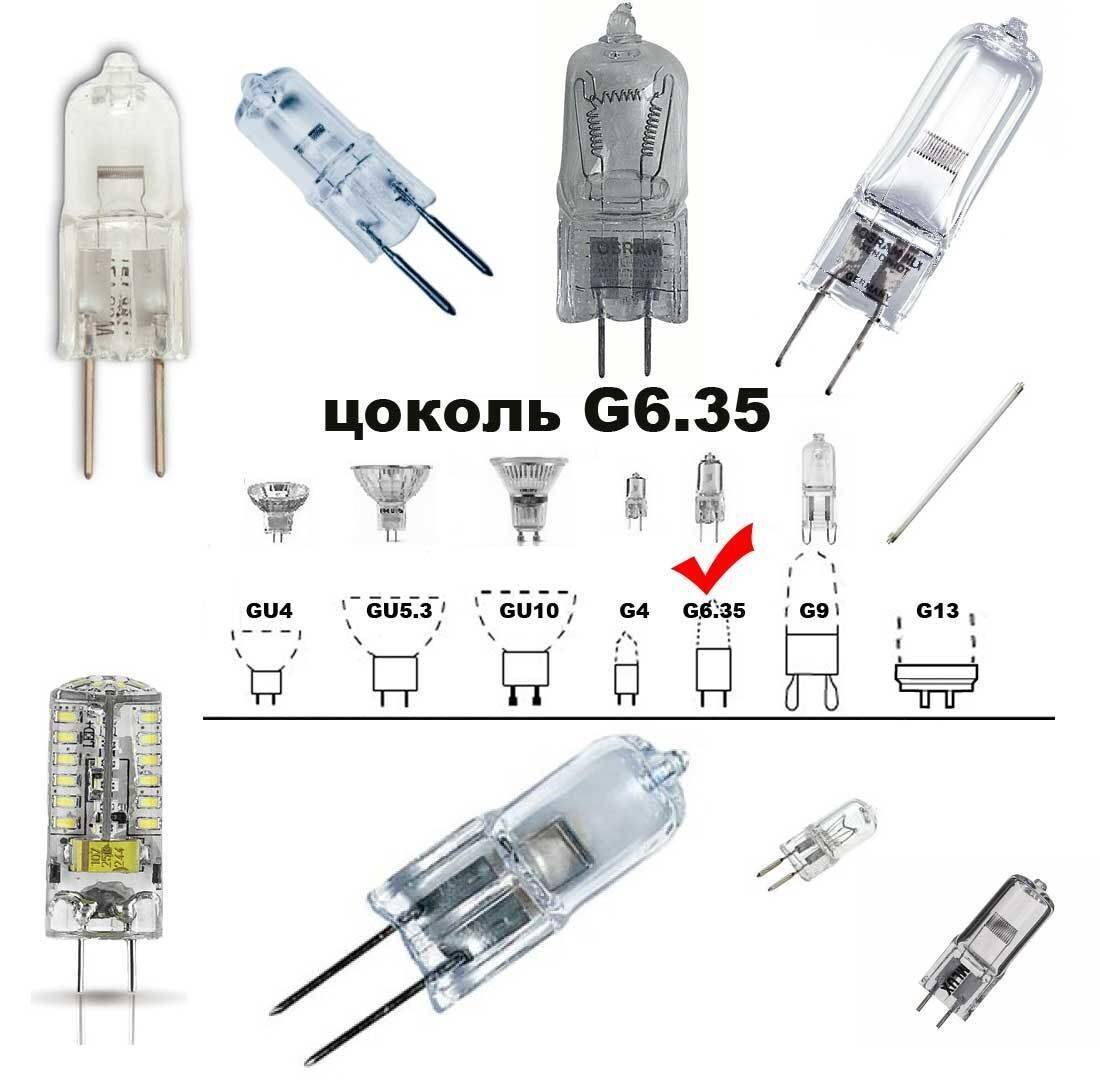

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.

Вариант G23

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Краткие характеристики и стандарты

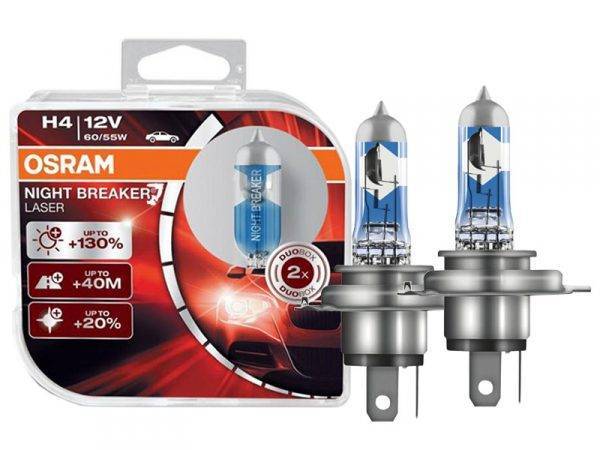

H1 лампа – однотипный светоприбор, применяющийся в различных автотранспортных средствах. Данная классификация цоколей считается универсальной, что позволяет подобрать наиболее оптимальный вариант автоламп для определенной модели транспорта.

При выборе изделия, водители зачастую предъявляют завышенные требования относительно его функциональности и производительности. Светотехника должна соответствовать нормативам, регламентируемым международными и государственными стандартами. В большей степени, это касается ЕЭК – законов Европейской Экономической Комиссии, которые фиксируют стандартизированные критерии, связанные с безопасным управлением автомобиля. В данном случае, приборы, произведенные согласно стандартам, обозначаются числовым индексом и символикой, заключенной в круг – «Е».

Cветодиодная лампа H1 Generation III с 5 диодами

Если кратко изложить основную информацию об автомобильных лампочках H1, следует выделить высокую устойчивость перед вибрационным и механическим воздействием во время передвижения авто. Кроме того, универсальный цоколь исключает какие-либо разбалтывания, выкручивания или ослабление контактов прибора.

Лампочка с H1 цоколем чаще всего устанавливается в четырехфарные световые составляющие головного освещения. На данный момент выпускается в четырех видах:

  1. Элемент накаливания
  2. Галогенный
  3. Ксеноновый
  4. Светодиодный.

Лампа h1 12v 55w philips

Наиболее популярные модификации производят следующие компании:

  • Philips — страна бренда Голландия, серия Н1;
  • Торговая марка брэнд Osram, вольтаж в зависимости от модификации;
  • Sylvania;
  • GE Lighting.

Лампы H1 – лучшие и самые востребованные

Световые устройства указанной классификации считаются самой востребованной категорией техники в сфере автомобильного машиностроения. Зачастую используется для функционирования четырехфарной лампы головного освещения.

Конструкция лампочки

Немного раньше элементы использовались только в установках ближнего света, но с появлением на рынке категории Н7, имеющей высокий уровень мощности и технический показатель, Н1 приборы начали встраивать в оптические устройства дальнего освещения и ПТФ.

Модификация Н7 обладает повышенным уровнем световой мощности, которая воспроизводит средние по яркости излучения и низкую степень рабочего температурного режима. Однако цена на лампу Н7 считается намного выше стоимости классификации H1. Данный фактор является одним из главных обоснований большой популярности автоламп H1.

Лампочки H1 состоят в группе фальцевых устройств. Зачастую характеризуется ограниченным доступом к спиральной детали по отношению к фальцевому элементу. Это обеспечивает максимально правильное их расположение в фокусе оптики и на необходимом расстоянии, относительно светоотражателя.

Обеспечивает отличную видимость на дороге, включая обочину и знаки

Технические характеристики

Чтобы правильно подобрать нужную галогенную лампочку, рекомендуется вникнуть в их ключевые технические характеристики. Это даст возможность выбора устройства с подходящей интенсивностью света, мощностью и входным напряжением.

Базовые характеристики:

  1. Разновидность цоколя. Существует множество видов цоколей, в том числе G4, G9, GU10, G12 и другие. С учетом типа цоколя выбирают другие параметры (от этого в частности зависит, открытым или закрытым будет светильник).
  2. Напряжение источника электропитания. Есть два варианта, один из которых рассчитан на питание от сети 220 В, второй — на 12 Вольт.
  3. Мощность. Данный параметр зависит от типа лампочки. Для линейных лампочек используется параметр 100-1 500 W, для низковольтных капсульных источников света с держателем G4 применяют схемы 10 W, 20 W или 35 W. Для держателя G9 понадобится 40 W, а для лампочек с рефлектором — 20,35 или 50 W.
  4. Форма колбы. Она изготавливается в виде свечи, бывает линейной или грушевидной.
Популярные статьи  Силовые трансформаторы: что это такое, назначение, классификация и конструктивные особенности

Какой патрон лучше выбрать для галогеновой лампы?

  1. Тип светового потока.
  2. Цветовая температура. Галогенные лампочки обеспечивают комфортную для глаз температуру, находящуюся в пределах 2,7–3 тыс. К.
  3. Индекс цветопередачи. Данный показатель находится в районе 100.
  4. Срок службы лампочки. В среднем лампочка будет работать в течение 2 тыс. часов. Если же условия эксплуатации идеальны, галогенный источник света способен работать вдвое больше.
  5. Коэффициент полезного действия. Обычно находится в пределах 50–80%. Низкий показатель связан с затратами энергии на нагрев поверхности изделия.

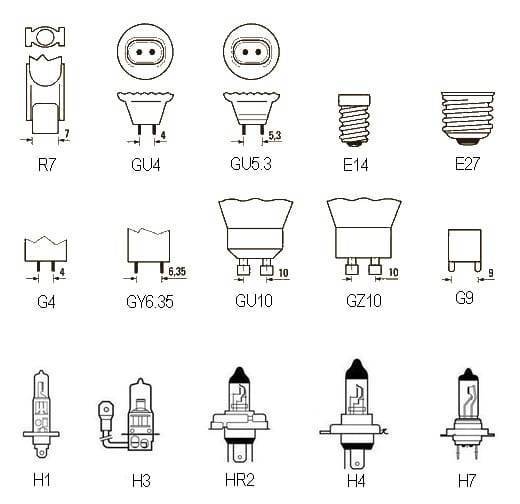

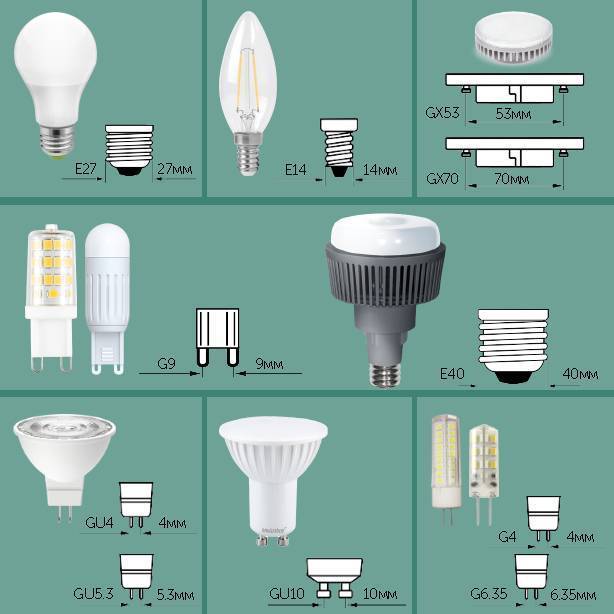

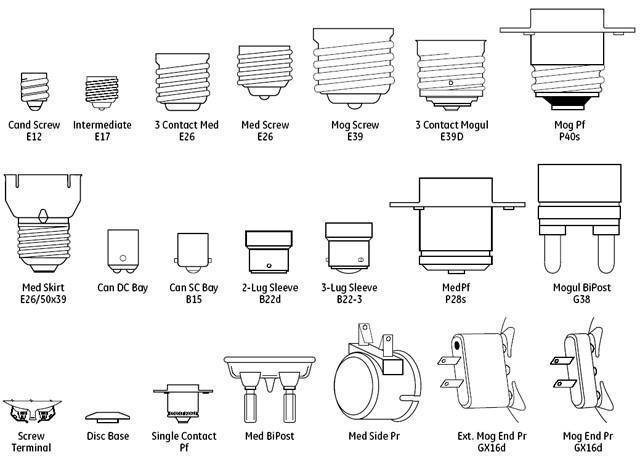

На следующем рисунке представлены основные типы цоколей.

Маркировка ламп показана на рисунке ниже.

Какой патрон лучше выбрать для галогеновой лампы?

Преимущества и недостатки

Правильно организованная система освещения предполагает использование в наибольшей степени подходящих светильников. Чтобы разобраться, какой тип лампочек больше подходит для той или иной ситуации, рекомендуется ознакомиться с их характеристиками. Это позволит выделить плюсы и обозначить минусы разных осветительных приборов.

Достоинства галогенных лампочек:

  • высокий уровень цветопередачи вне зависимости от модификации, благодаря чему достигаются максимально достоверные цвета — без серьезных искажений;
  • достаточная интенсивность света;
  • доступные цены;
  • продолжительный срок эксплуатации;
  • широкий выбор модификаций, отличающихся между собой по многим параметрам (напряжение, цоколь, мощность и т.д.).

На рисунке ниже приведено сравнение разных типов источников света.

Какой патрон лучше выбрать для галогеновой лампы?

Есть у галогенных устройств и минусы (особенно у лампочек бытового назначения):

  • неустойчивость к перепадам напряжения в электросети;
  • чувствительность к регулярно происходящим коммутациям;
  • хрупкость конструкции.

Советы по выбору

Чтобы правильно выбрать освещение для дома, необходимо принять в расчет ряд обстоятельств:

  1. Мощность и светоотдача. Для галогенных лампочек характерно более высокое соотношение по сравнению с лампами накаливания. Если обычная лампочка создает поток света мощностью 12 лм, то галогенная — 25 лм. Соответственно, для той же самой интенсивности освещения нужна галогенная лампочка с вдвое меньшей мощностью.
  2. Напряжение. Устройства низковольтного типа потребляют меньше электричества. К тому же, они невелики по размеру. Однако для их применения понадобится трансформатор, поскольку прямое подключение к сети не представляется технически возможным.
  3. Мощность модуля. Показатель вычисляется с учетом суммарной мощности источников света. Для трех лампочек мощностью по 50 Вт каждая нужен трансформатор на 150 Вт. Допустим недогруз, но не более 15 Вт.

Какой патрон лучше выбрать для галогеновой лампы?

  1. Провод. Понадобится провод сечением от 1,5 квадратных миллиметров. Оптимальный вариант — 2,5 квадратных миллиметра.
  2. Регулятор света. Выбирается специальный прибор для низковольтных галогенных устройств.
  3. Цоколь. Для каждой лампочки существует соответствующий тип цоколя.

Особенности монтажа и эксплуатации галогенных ламп

Кварцевая колба при работе нагревается до высоких температур. Поэтому она очень чувствительна к жировым загрязнениям, которые при включении быстро начинают испаряться, охлаждая под собой поверхность стекла. Неравномерный нагрев вызывает возникновение внутренних напряжений, которые могут привести к мгновенному разрушению колбы – она рассыпается на множество осколков.

Поэтому при монтаже следует придерживаться определенных правил:

  • колбы нельзя касаться даже чистыми руками;
  • при случайном прикосновении тщательно протрите это место тканью, не оставляющей волокон на обрабатываемой поверхности, с обезжиривателем не образующим разводы;
  • браться за стекло можно только в чистых тканевых перчатках или через салфетку;
  • для пожаро- и травмобезопасности исключите возможности контакта работающей лампы с окружающими предметами и случайного прикосновения к ней.

Значительно продлить ресурс галогенной лампы можно, подключая ее через блок защиты или используя вместо обычного выключателя диммер. При постоянной эксплуатации на пониженной яркости в колбе может скапливаться осадок соединения вольфрама с галогеном. Чтобы его испарить и запустить процесс регенерации спирали нужно иногда на 10-15 минут включить лампу на полную мощность.

Схема подключения.

Светильники, питающиеся напряжением в 220 В, включаются сразу в сеть. Несколько ламп соединяются параллельно друг другу.

Какой патрон лучше выбрать для галогеновой лампы?

Электрическая схема подключения ГЛ к сети 220 В.

Срок службы галогенных ламп зависит от равномерности подаваемого напряжения. Для сглаживания скачков сети питания рекомендуется подключать лампы через специальный блок защиты. Он выполняет функции стабилизатора.

Какой патрон лучше выбрать для галогеновой лампы?

Электрическая схема со стабилизатором.

Для светильников, работающих на постоянном токе, необходим понижающий трансформатор. Для нескольких галогенных ламп соединение также должно быть параллельным.

Электрическая схема подключения ГЛ, работающей от постоянного тока.

Помните о безопасности при работе с электричеством!

Самостоятельное подключение

Установить галогенный светильник своими руками несложно. Работу следует выполнять в перчатках или же держать прозрачную часть прибора салфеткой или куском ткани. Внешняя колба менее чувствительна, однако перчатки лучше все же использовать.

Светильники с отражателями монтируют к стойке с монтажным кольцом. В качестве крепежного элемента используют усики или пружинки (конкретный способ фиксации зависит от модели). Крепеж обеспечивает механическое закрепление устройства в монтажном кольце.

К лампочке подводят выделенный провод. Разрешается подключение шлейфовым способом. Однако такой способ нежелателен, так как приводит к потере мощности.

Кабели используют импульсные, поскольку они обеспечивают компактность. Фазный проводник из коробки стыкуют с выключателем, а провод от выключателя соединяют с трансформатором. Нуль направляют от распредкоробки к трансформатору. В цоколь устройство вкручивают так же, как и обычную лампу накаливания.

Установка в подвесной потолок

Работа выполняется в таком порядке:

  1. Перед сборкой потолочной конструкции размечается поверхность. При этом делаются пометки мест, где будут установлены светильники.
  2. Далее с помощью коронки просверливают круглое отверстие в коробе.
  3. Через отверстие протягивают провода.
  4. Проводник присоединяют к осветительному прибору, используя пружинные фиксаторы.
  5. Как только кабель зафиксирован, можно устанавливать подвесной потолок. Светильники монтируют после окончания финишной отделки в помещении.

Установка в натяжной потолок

Установка светильников в натяжной потолок осуществляется немного по-другому. Корпус осветительного прибора закрепляется не на полотне (оно его просто не выдержит), а в арматуру на бетонное основание.

Какой патрон лучше выбрать для галогеновой лампы?

Порядок установки:

  1. Монтируют каркас для натяжного потолка.
  2. Разводят проводку.
  3. К бетонному основанию по размеченным местам устанавливают фиксирующую арматуру. Крепление представляет собой компактный короб из пластика или кольцо на прочных ножках.
  4. Прикрепляют к арматуре фиксирующее кольцо.
  5. Натягивают потолочное покрытие.
  6. Нащупывают место расположения крепежного кольца. Подводят к кольцу (прямо через полотно) термоизоляционное кольцо фиксатора. Проделывают отверстие в полотне.
  7. Вытягивают наружу проводку и выполняют подключение к прибору освещения.
  8. Закрепляют светильник фиксаторами на арматуре.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
