Как подключить к проводам патрон с натяжным выключателем?

Содержание

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

Как подключить к проводам патрон с натяжным выключателем?

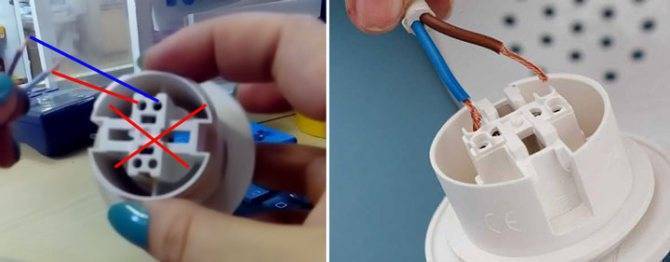

3Подключение многожильных проводов без пайки и лужения. 4Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.

Как подключить к проводам патрон с натяжным выключателем?
5Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

Принцип подключения люстры к одноклавишному выключателю

Схема этого варианта монтажа проводов приведена на самом верхнем рисунке. Количество лампочек в люстре показано условно, а их соединение выполняется только параллельным методом. Желто зеленым цветом показан проводник защитного нуля РЕ, голубым — рабочего N, а красным — фазы L.

В старых зданиях, оборудованных по двухпроводной схеме с системой заземления TN-C, РЕ-проводник отсутствует. Но, в государственном масштабе запланирован переход на систему TN-C-S, который уже постепенно проводится. Поэтому прокладывайте этот защитный ноль заранее в своей квартире, ибо вам его доведут только до квартирного щитка.

Проводка внутри люстры должна быть собрана и проверена на столе до подвешивания светильника на потолок. Иначе существует риск создания КЗ при включении под напряжение даже у только что купленных в магазине устройств.

Для создания электрических магистралей используются кабели, проложенные от распределительной коробки к:

  • квартирному щитку;
  • выключателю;
  • люстре.

Наличие распределительной коробки обязательно по правилам безопасности. В ней собираются кабельные концы в единую схему.

Как подключить к проводам патрон с натяжным выключателем?
Грамотные электрики подписывают окончания кабелей и маркируют клеммы и провода. Это не только облегчает монтаж, но и возможный поиск будущих неисправностей.

Вариант применения цветовой маркировки проводов показан на картинке, но на практике встречаются и другие способы.

Как проверить провода в кабеле

Подключение люстры к выключателю может выполняться при строительстве здания или в процессе эксплуатации для замены схемы освещения. Во всех случаях работа должна выполняться при отключенном напряжении в квартирном щитке с принятыми мерами по недопущению его несанкционированной подачи включением посторонним человеком автоматического выключателя. Например, можно снять концы проводов с питающей схемы.

Только после этого проверяют или создают маркировку. Достоверные результаты обеспечивают только электрические методы, основанные на «прозвонке» специальными измерительными приборами:

  • омметрами;
  • тестерами или мультиметрами;
  • самодельными «прозвонками» электриков или подобными заводскими моделями.

Как подключить к проводам патрон с натяжным выключателем?
В домашних условиях можно вполне обойтись куском проволоки с зажимом крокодил или бельевой прищепкой, батарейкой и лампочкой.

Крокодил подключают на один конец кабеля, а контактом батарейки перебирают жилы на обратной стороне. При совпадении проводника лампочка загорится.

По этому принципу работают дешевые китайские прозвонки со светодиодами. Но, у них не совсем удачная конструкция: она, в силу малого значения тока свечения светодиода, обладает повышенной чувствительностью и способна в отдельных случаях прозвонить другую цепь через параллельное сопротивление, чем вводит в заблуждение неопытного работника.

Светодиодные индикаторы на выключателях

Эта довольно оригинальная конструкция указывает положение выключателя в темное время, но она предназначена для ламп с нитью накаливания и галогенных. При подключении светодиодных или энергосберегающих люминесцентных светильников через подобные выключатели возникает их подсвечивание, мерцание.

Как подключить к проводам патрон с натяжным выключателем?
Оно создается из-за повышенной чувствительности источника света к проникающему на него потенциалу через светодиодный указатель, выполненный встроенными электронными платами.

Для устранения подобного дефекта отдельные умельцы рекомендуют подбирать конденсаторы, обладающие значительным емкостным сопротивлением, для вставки в цепь питания светильника. Но, это неэффективная мера. Исправить положение можно:

  1. демонтажем платы из выключателя, то есть отказом от подсветки;
  2. подключением в схему электромагнитного реле, обмотка которого будет управляться выключателем, а контакты коммутировать светильники.

При втором способе реле располагают в люстре около рабочего нуля, который тоже надо заводить на обмотку.

Светильники с пониженным напряжением

Среди конструкций люстр встречаются светильники с источниками напряжения 12 или 24 вольта. Обычно это красивые галогенные лампы. Для их питания достаточно купить электронный трансформатор. Благодаря маленьким габаритам его можно разместить внутри корпуса осветительного прибора или на потолке около клеммной колодки.

Схема подключения приведена на картинке.

Выбирая модель электронного трансформатора, в магазине обратите внимание на его выходную мощность. Она не должна быть меньше, чем нагрузка, создаваемая всеми подключенными светильниками

Виды по типу цоколей

Электропатроны можно разделить по типу цоколей. Выделяют две большие группы – резьбовые и штырьковые устройства.

Патроны с резьбой на внутренней части подходят для лампочек с резьбовым цоколем. Имеют маркировку Е14, Е27 и другую, где Е указывает на способ фиксации (на резьбу), а число – диаметр. К стандартным относятся следующие 8 типоразмеров – Е5, Е10, Е14, Е12, Е17, Е26, Е27, Е40. Чтобы поставить источник света, его нужно прикрутить.

Штырьковые модели обозначаются буквой G. Цифра после буквы показывает расстояние между штырьками в мм. При четырехконтактном подключении цифрой обозначается расстояние между противоположными отверстиями. Используются такие устройства в точечных светильниках на натяжные и подвесные потолки. Разделяются изделия со штырьками по материалу корпуса, материалу вкладыша, виду крепления, расстоянию и числу контактов.

Существуют U образные лампы и цилиндрические. Для них используются электропатроны с маркировкой GX23, 2G7 и другие. Отличаются числом контактов.

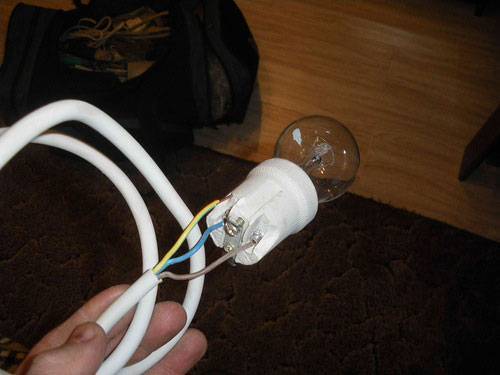

Как подключать кабель с тремя проводами

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Популярные статьи  Постоянно подключенное электрооборудование: что это такое, определение, примеры

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

1 of 2

Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях

Безвинтовой электрический

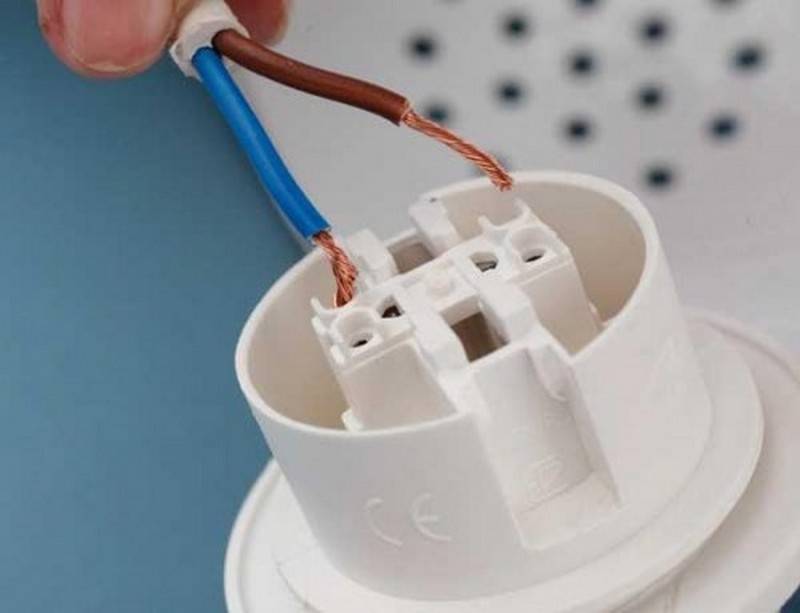

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Разновидности и особенности

Конструктивно они делятся на 2 вида:

Винтовые

Различаются они по способу крепления лампочек. Лампы накаливания чаще всего имеют винтовой цоколь. Для них нужны люстры с винтовыми патронами.

Люминесцентные, галогенные, а также светодиодные могут выпускаться с разными цоколями — как винтовыми, так и штырьковые.

Патроны делятся также по материалу, из которого они изготовлены:

  1. Чаще всего, при их изготовлении применяется пластмасса термостойкая.
  2. Иногда встречается керамика.

керамический патрон

Особенности керамических изделий:

  1. Выдерживает высокую температуру нагрева.
  2. Более высокая цена.
  3. Залипание гильзы к цоколю от нагрева при длительном использовании (в результате при выкручивании лампочки, гильза выкручивается вместе с ней).
  4. На винтовых изделиях крепежная гайка залипает при высоких температурах (чтобы этого не произошло, гайка должна быть металлической).

Особенности термопластиковых изделий:

  1. Выдерживают лампы накаливания не более 60 Вт.
  2. Изменяют цвет в процессе эксплуатации (если они белого цвета).
  3. Небольшой срок службы (рассыхаются от высоких температур).
  4. Низкая цена.

Патроны различаются по габаритным размерам. Наиболее часто в люстрах применяют стандартные изделия — Е27 или миньоны — Е14 и 27 — это внутренний диаметр в миллиметрах. К ним проще всего подобрать лампу.  Подойдет не только обычная лампа накаливания, но также энергосберегающая и светодиодная.

Конструкция у элементов Е14 и Е27 одинаковая. Различаются они только диаметром. Но нужно учитывать, что Е14 выдерживают только небольшую мощность. Поэтому для освещения помещения их нужно несколько.

Встречаются и другие разновидности — Е10 и Е40 с внутренним диаметром 10 и 40 мм соответственно. Е14 и Е27 иногда выпускаются с встроенным выключателем.

Патроны G типа рассчитаны на галогенные и люминесцентные лампы с соответствующими цоколями. Они имеют много разновидностей. Самые распространенные — G4, G9, R7S, GU10. Поэтому нужно очень внимательно относиться к их выбору.

У изделий с цоколем G цифры обозначают расстояние между ножками.

Популярные статьи  Точечные светильники со светодиодными лампами

Важно! Для люстр с низковольтными патронами (G4) необходимо предусмотреть место для понижающего трансформатора

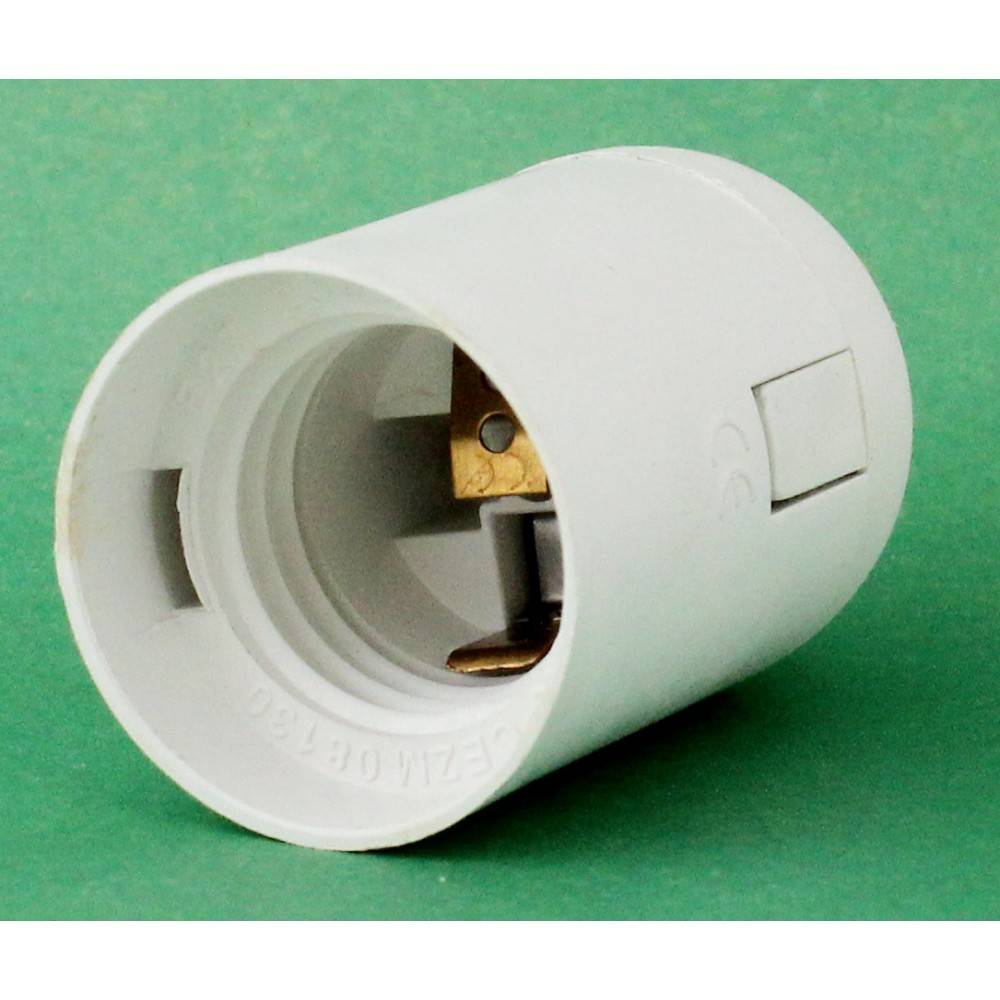

Назначение патрона

Как подключить к проводам патрон с натяжным выключателем?

Электросеть в доме или на производстве состоит из проводов и электроприборов, а также разных электромеханических изделий. К таким приборам относится патрон электрический. Он соединяет осветительное устройство (светодиодную, люминесцентную или любую другую лампочку) с кабелем и фиксирует ее в потолочном, настенном или настольном светильнике.

Патроны используются для любых типов ламп

Важно, чтобы лампочка имела такой же цоколь, как и электрический патрон. В ином случае ее подсоединить не получится

Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры.

Подключение электропатрона

Контакты для подключения Винт также выполняет роль проводника тока. По этой причине его следует надежно закручивать, чтобы был создан качественный контакт. Аналогичным образом устанавливается вторая латунная пластина.

На проводниках нужно сформировать кольца. Их продевают через донышко и прикрепляют к пластинам из стали. При подключении патрона через стандартный переключатель фаза присоединяется к центральному контакту. Нулевой провод присоединяется к боковому контакту

Важно соблюдать маркировку при подсоединении проводов

Подключение патрона с клеммами

Клеммный патрон Существует новый тип патронов. В них провода прижимаются при помощи клеммных колодок. Подобный способ монтажа позволяет ускорить установку лампочек в люстры.

Корпус выполняется из пластмассы и является монолитным. Контакты крепятся на внутренней стороне на заклепки. Недостаток таких патронов – невозможность ремонта при поломке.

Выпускаются патроны с клеммами с цоколем Е14 и Е27.

Подключение безвинтового электропатрона

Устройства с безвинтовых подключением устанавливаются легко. Внутри расположены пружины из латуни, которые используются для защемления и фиксации проводников. В корпусе имеются отверстия, обычно две пары.

Маркировка электрических патронов

Согласно ГОСТ Р МЭК 60238-99 существуют и выпускаются резьбовые патроны трех видов с разными диаметрами – Е14, Е27 и Е40. Их принцип действия одинаков, различаются лишь дизайн и размеры.

У каждого изделия имеется маркировка. На ней указываются характеристики. Например, Е14 можно ставить в местах с силой тока не выше 2А и мощности 450 Вт, Е27 рассчитаны на ток до 4 А и нагрузкой 880 Вт, а модели Е40 – до 16 А и 3500 Вт. Рабочее напряжение для всех устройств составляет 250 В.

Самый распространенный патрон электрический Е27. Есть три стандартных прибора с этой маркировкой:

  • Керамический. Имеет монолитный корпус, неразборный. Легко и быстро подключается, совместим практически со всеми точечными светильниками. Хрупкий, часто ломается.

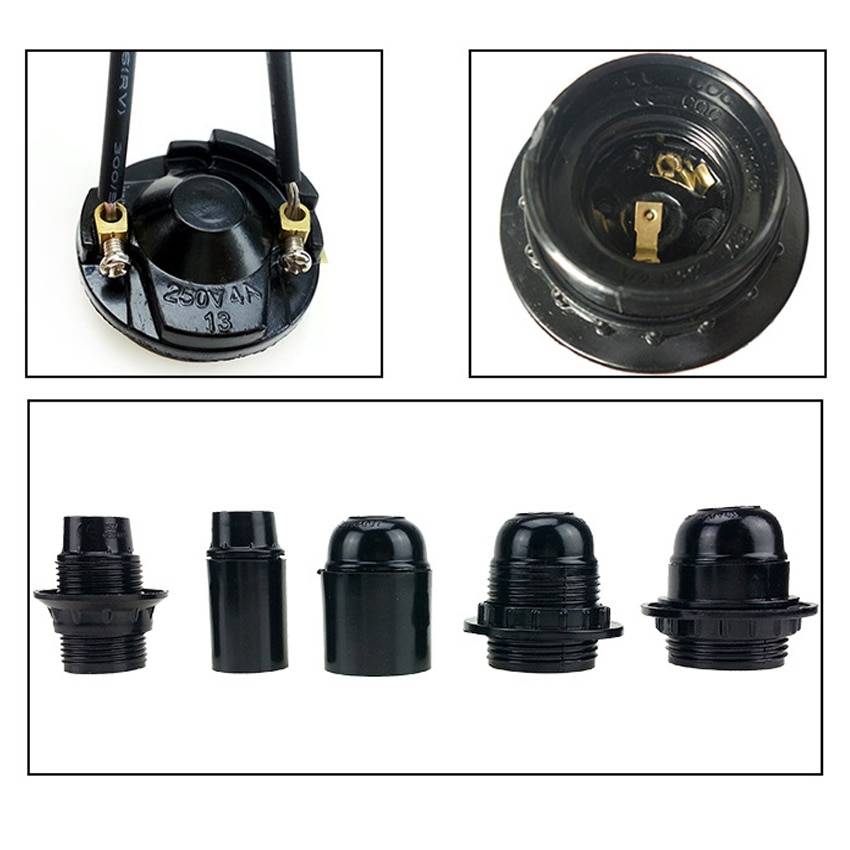

  • Карболитовый. Разборный, состоит из трех деталей – корпус, вкладыш с контактами, юбка. Надежный, практически не вываливается контактная юбка, устойчив к перегрузкам. Имеет сложное подключение и требует доработок.

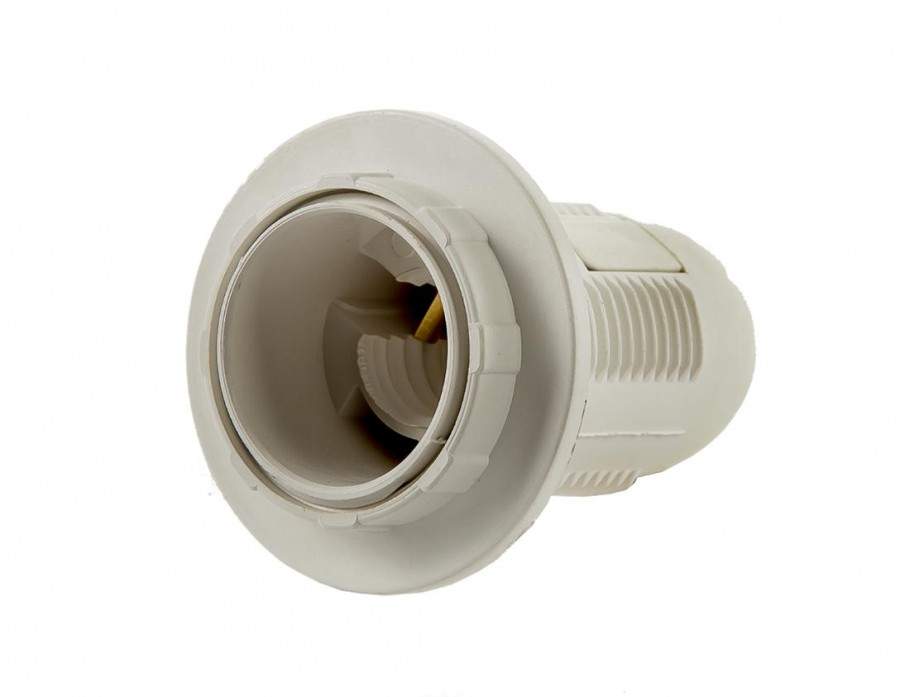

  • Пластиковый. Также разборный, но имеет две части – нижнюю юбку и корпус. Имеет надежный корпус, хорошее исполнение и быстрое подсоединение. Требует аккуратного подключения, чтобы не повредить пластиковые защелки.

Чаще всего используются пластиковый и карболитовый патроны.

Способы крепления электрических патронов в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходится снимать. Для этого необходимо знать, как крепится патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

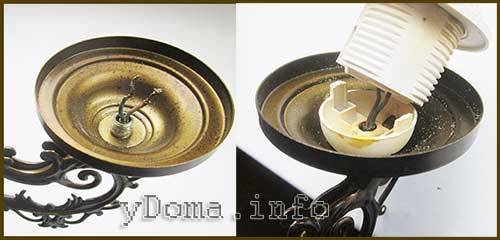

Крепление электрического патрона в светильнике за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

Как подключить к проводам патрон с натяжным выключателем?

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

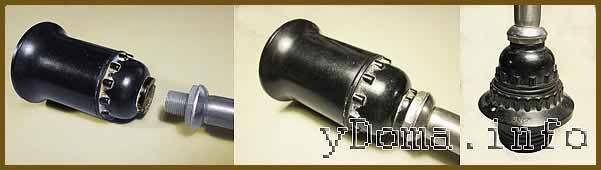

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Как подключить к проводам патрон с натяжным выключателем?

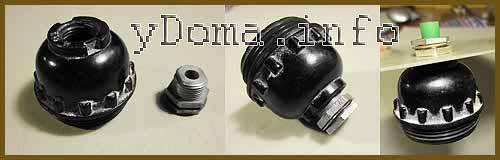

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

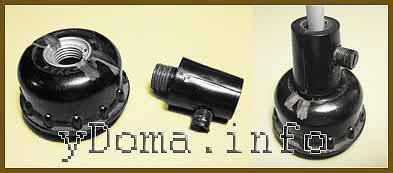

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Как подключить к проводам патрон с натяжным выключателем?

Неоднократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1

Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению

Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

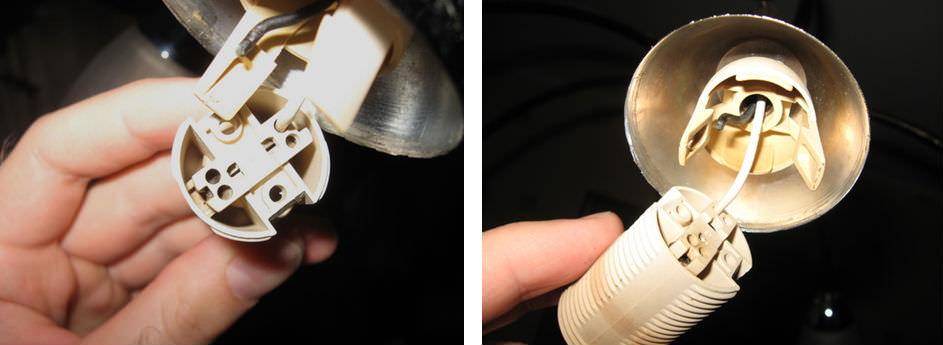

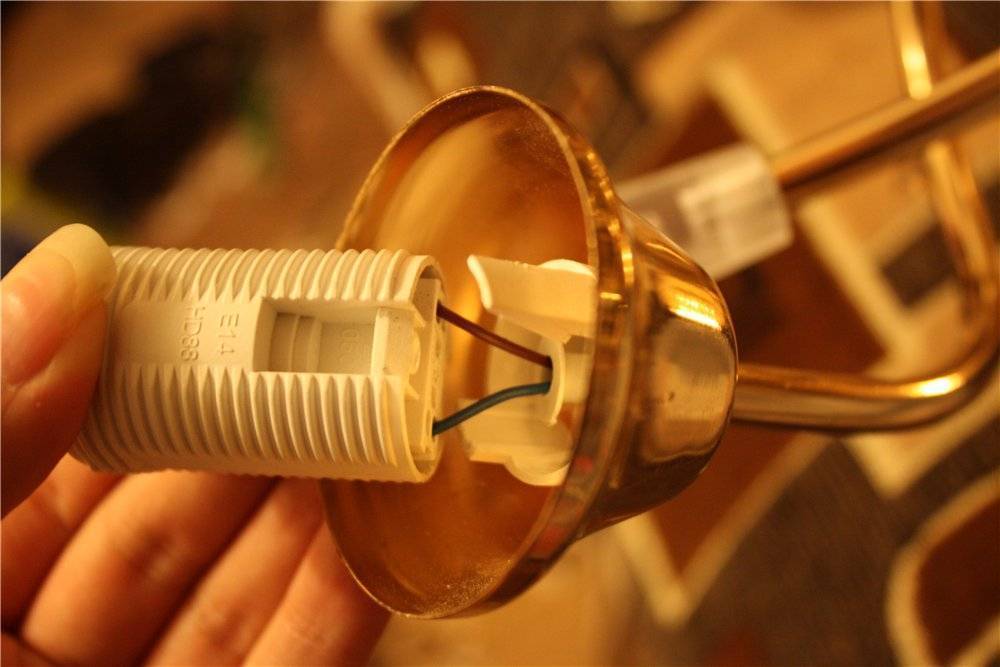

Крепление электрического патрона в люстре с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Как подключить к проводам патрон с натяжным выключателем?

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Популярные статьи  Нужно ли заземление в деревянном доме на винтовых сваях?

Как подключить к проводам патрон с натяжным выключателем?

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

Как подключить к проводам патрон с натяжным выключателем?

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Разновидности по способу установки

Фактически способ установки — то, как именно изделие крепится к лампе в светильнике или другом электрическом оборудовании. Если несколько лет назад альтернативы резьбовому соединению не было, то сейчас используются патроны штырькового типа. Последние подразумевают крепление с помощью штырьков, расположенных на цоколе.

Как подключить к проводам патрон с натяжным выключателем?

Резьбовое соединение — классическая схема с закручиванием лампочки. Фаза с него на лампочку передается тогда, когда последняя полностью закручена и обеспечено соприкосновение гильзы цоколя с контактами патрона.

Есть третий вариант — комбинированные приборы с цоколем GU10, используемые в современных люстрах. Сначала лампочка вставляется в патрон, затем закручивается в замке до упора. Элементы с поворотно-резьбовым соединением характеризуются сложностью конструкции, но незаменимы там, где осветительные приборы подвергаются периодическим/постоянным механическим воздействиям, включая вибрации.

Практическая демонстрация параллельного соединения приемников эл.энергии.

Д ля проведения 3-го занятия потребуются: 1.Устройство собранное в течении 2-го занятия. 2.Электрический патрон, подобный использованному ранее. 3.Отрезок кабеля ВВГ 2*1.5, длинною около 0,5 метра. 4.Электрическая лампочка. Подсоединяем патрон к кабелю, вворачиваем лампочку — получаем в результате то же изделие, что и в конце 1-го занятия, за исключением отсутствующей эл. вилки.

Как подключить к проводам патрон с натяжным выключателем?

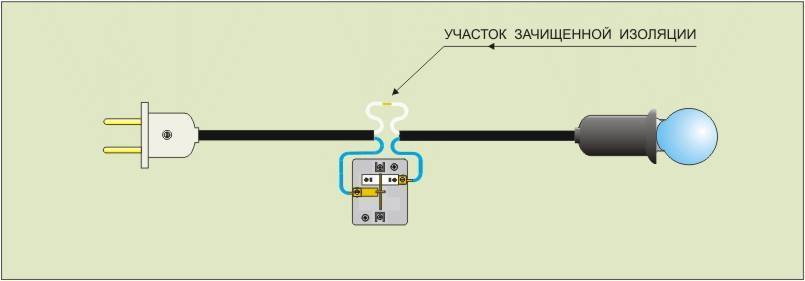

Берем устройство, собранное в течении 2-го занятия — аккуратно срезаем изоляцию на участке около 1см. провода, идущего на эл. патрон. Снимаем крышку с выключателя, что бы получить доступ к его электрическим клеммам.

Как подключить к проводам патрон с натяжным выключателем?

Присоединяем второй патрон с лампочкой номер 2, как показано на рисунке ниже.

Как подключить к проводам патрон с натяжным выключателем?

Таким образом, один конец оказывается присоединен с помощью скрутки к проводу идущему напрямую к лампочке номер 1. Второй конец присоединяется к клемме выключателя вместе с другим проводом идущим на электрическую лампочку номер 1. Изолируем место скрутки проводов, с помощью изоленты, закрываем крышку-корпус выключателя. Втыкаем эл. вилку в розетку, нажимаем выключатель — обе лампочки горят. Такое соединение называется параллельным.

Как подключить к проводам патрон с натяжным выключателем?

Эл. схема параллельного подключения выглядит вот так.

Как подключить к проводам патрон с натяжным выключателем?

Особенностью такого соединения, является возможность, задействовать одновременно несколько потребителей электроэнергии, рассчитаных на одно и то же напряжение. Эл. лампочек может быть не две, как в нашем примере, а гораздо больше.

На яркость свечения отдельно взятой лампы, увеличение их количества (до определенного предела) практически не влияет, напряжение эл. сети уменьшается незначительно. Но потребление электроэнергии в сети возрастает с каждым, дополнительно подключенным приемником электроэнергии — растет сила тока, начинают греться провода. Что бы предотвратить возгорание изоляции, при превышении эл. током определенного порога, срабатывает автоматический выключатель, и все гаснет.

В нашем быту, как правило, мы постоянно сталкиваемся именно с таким подключением эл. устройств. Различные электроприборы, группы точечных, и других светильников — все это примеры параллельного соединения. Можно сказать, что все электроприемники, например, в отдельно взятой квартире так или иначе, в итоге оказываются подключенными параллельно, к жилам вводного питающего кабеля.

В случае, если Вас, заинтересовала эта тема, с теоретической точки зрения, дополнительную интересующую информацию, легко почерпнуть в любом учебнике по электротехнике. Параллельное и последовательное соединение, подробно описано там с позиции законов Кирхгофа и Ома, со всеми формулами и выкладками. Несколько упрощенный вариант этой темы вы можете посмотреть здесь

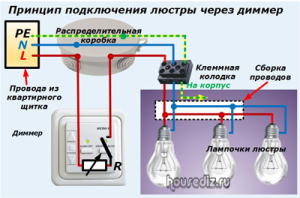

Принцип подключения люстры к диммеру

У владельцев старых квартир возникает желание заменить центральный светильник на люстру с несколькими группами лампочек, но их останавливает необходимость прокладки дополнительных кабелей, требующая проведения грязных строительных работ по штроблению каналов в стенах. Ведь от одного выключателя запитывать все лампочки не экономно, да и не всегда целесообразно.

Выход из подобной ситуации прост — установка диммера вместо выключателя.

Он не только коммутирует электрическую цепь фазы, но еще и способен регулировать величину подаваемого напряжения, а, следовательно, яркость свечения. По желанию пользователя можно:

  • менять степень освещения комнаты от яркой до затененной;
  • управлять светом посредством дистанционного пульта, хлопка ладошами или голосом;
  • использовать функцию плавного нарастания яркости при включении и другие возможности.

Как подключить к проводам патрон с натяжным выключателем?
Показанный на картинке вариант установки диммера не является единственным. Если у прибора есть возможность дистанционного управления, то его можно встраивать не на место старого выключателя, а прятать внутри распределительной коробки или около люстры либо размещать в квартирном щитке.

Среди многообразия моделей диммеров, представленных в продаже, следует остановить свой выбор на той, которая совместима с конкретными источниками света и подходит по мощности нагрузки.

Наиболее простые бюджетные приборы предназначены для работы с галогенными источниками и лампами накаливания, но они не будут правильно работать со светодиодными и люминесцентными устройствами. Для них нужны специально подобранные конструкции диммеров.

Основные выводы

Как видите подключить патрон к проводам можно и без посторонней помощи. Однако при выборе устройства учитывайте вид и строение источника света, они должны соответствовать. Для этого нужно разбираться в маркировке изделий. Подключить прибор к светильнику можно двумя способами: разъемный (винты, фиксаторы, клеммы) и неразъемный. Крепить можно к проводам, на трубку, с помощью втулки или безвинтовых зажимов. Если вы заметили неполадки в работе лампы, то обязательно осмотрите патрон. Рекомендуется его разобрать, осмотреть контакты, зачистить латунные пластинки, при необходимости подогнуть их поближе к контакту с цоколем лампы. Проводите все работы только при отключенном электричестве!
