Какие лампочки подходят для диммера Legrand?

Содержание

Преимущества и недостатки диммеров

К числу преимуществ выключателей различного типа с регуляторами можно отнести плавный запуск системы освещения, что позволяет существенно увеличить срок службы осветительных приборов (период эксплуатации у ламп накаливания в этом случае увеличивается до 40%).

Диммеры можно использовать не только для управления светом, но и для регулирования напряжения других приборов (чайников, утюгов, нагревателей)

При этом важно соблюдать соответствие между мощностью приспособления и оказываемой на него нагрузкой. Подобные приборы создают безграничные возможности для оформления интерьера. С их помощью легко осуществить точечную подсветку выбранной зоны, создать интересные световые картины

Ценным качеством диммеров является также способность управлять источниками света дистанционно или при помощи звуков

С их помощью легко осуществить точечную подсветку выбранной зоны, создать интересные световые картины. Ценным качеством диммеров является также способность управлять источниками света дистанционно или при помощи звуков

Подобные приборы создают безграничные возможности для оформления интерьера. С их помощью легко осуществить точечную подсветку выбранной зоны, создать интересные световые картины. Ценным качеством диммеров является также способность управлять источниками света дистанционно или при помощи звуков.

Однако такие приборы также имеют свои недостатки. Светорегуляторы можно применять лишь для управления источников света, мощность которых соответствует аналогичному показателю устройства. Из-за особенностей напряжения на выходе понижающие трансформаторы могут работать некорректно.

Устройства могут создавать электромагнитные помехи, что будет препятствовать работе радио и других приборов. Определенные типы ламп (особенно оснащенные дополнительными устройствами – ЭПРА, драйвером) в принципе не могут совмещаться с диммерами. КПД светорегуляторов при работе с лампами накаливания достаточно низок. Понижение яркости ламп мало влияет на расход электроэнергии, которая вместо света переходит в тепло.

Филаментные лампы и диммер

Помимо привычных светодиодных ламп на основе SMD, в последнее время стали популярны так называемые филаментные и им подобные лампы. Они своим внешним видом очень похожи на простые лампочки накаливания.

Этим кстати подкупают и вводят многих в заблуждение. Большинство думает, что они приобретают полноценную замену «лампочки Ильича», только более экономичный и долговечный вариант.

Однако это по прежнему та же самая светодиодная лампа, и она подчиняется тем же самым законам и правилам диммирования, как и ее собратья.

При этом, если вы все же подобрали диммер для такого источника света, и собираетесь им заменить все свои лампы накаливания, не забывайте о существенных отличиях и не совсем приятных эффектах.

То, что большинство светодиодных ламп при уменьшении яркости начинает сильно мерцать и у них резко возрастает коэффициент пульсаций, ни для кого уже не является секретом.

Но при этом многих до сих пор удивляет, что подключив к диммеру современный светильник, они не получают такого же комфорта и эффекта теплоты, как от обычных лампочек накаливания.

Экономят ли диммеры электроэнергию

Еще одним мифом является экономия электроэнергии при использовании регуляторов яркости. В первую очередь это касается ламп накаливания.

Большинство пользователей до сих пор считает, что если оставить в светильнике обычные лампочки накаливания и выкрутить диммер на 50%, то и за свет вы заплатите в 2 раза меньше. Это не совсем так.

Чтобы снизить яркость лампы накаливания в 2 раза, нужно понизить напряжение примерно на 80%. При этом сила тока уменьшится незначительно, из-за нелинейного сопротивления нити накала.

Фактическая потребляемая мощность светильника в этом случае будет 75-80% от изначальной. Света вы получите в 2 раза меньше, а сэкономите всего лишь жалкие 20%.

Поэтому единственно реальная экономия достигается не димммированием, а заменой простых ламп на светодиодные.

Применение и экономия энергии

А еще диммеры здорово продлевают срок службы лампочек и светодиодов.

Вы наверняка замечали, что чаще всего лампочки перегорают в момент включения света. Если же их включать через регулятор, выставленный не на максимально возможную мощность, а чуть ниже, то вы забудете что такое замена ламп в светильниках.

Еще диммеры очень любят все дизайнеры, ведь с их помощью любой светильник превращается в элемент декора.

Здесь уже не столь важен яркий свет, а требуется только небольшое свечение самой спирали.

Правда сделать все это можно и гораздо проще, просто изменив схему подключения ламп.

При этом многие заблуждаются, думая что уменьшив яркость лампочек с помощью диммера на 50%, они тут же начнут экономить эл.энергию в два раза. Как бы не так.

Экономия в этом случае составит максимум 15%, а то и меньше. Это вам не последовательное подключение ламп, когда большая часть энергии превращается не в свет, а в тепло.

Благодаря чему можно самостоятельно смастерить экономный инфракрасный обогреватель.

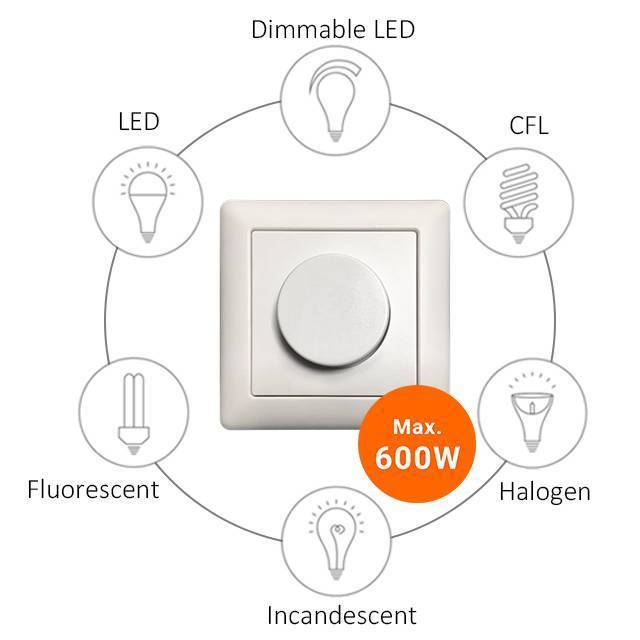

Как выбрать мощность диммера

При выборе обращайте внимание на технические характеристики, а именно на максимальную мощность, которую можно подключить через эти устройства. Они также как и выключатели, способны пропустить через себя определенный максимальный ток

1 of 2

В противном случае, подключив мощную светодиодную ленту на основе SMD 5630 или SMD 5730, либо сверхяркие люстры со множеством лампочек, стабильной работы от устройства вы не дождетесь.

Чтобы правильно подобрать диммер по мощности, просто сложите нагрузку всех светильников или led лент, которые будут через него подключаться и добавьте сверху 20%.

Если при этом два диммера будут расположены в одной рамке вместе, максимально допустимую нагрузку подключаемую через них, нужно снизить на 25%.

Есть и другие требования снижения нагрузки в зависимости от условий монтажа диммера. Они сведены в общей таблице ниже.

Модели для регулировки подсветки на 220в, идут как правило на нагрузку от 300 до 1000Вт. А низковольтные 12 вольтовые — до 100Вт.

Диммируемые светодиодные лампы и типы диммеров для них

Какие лампочки подходят для диммера Legrand?

Диммируемый светодиодный источник света.

Диммируемые светодиодные лампы, работающие от переменного напряжения 220 В

К сожалению, не все светодиодные лампы подлежат светорегулировке. Не предназначенный для этой цели источник света не будет изменять яркость. Это происходит из-за того, что в конструкции LED-элемента содержится драйвер. Его задача — переводить переменное напряжение в постоянное и поддерживать стабильность электрических характеристик. И при любом отклонении от требуемых параметров напряжения драйвер все равно их подгонит до оптимальных значений. Попытка уменьшить яркость приведет к морганию или поломке светильника.

Популярные статьи  Фототранзистор своими руками: ltr 4206e, фт 1к, arduino

Лучше всего выбирать специальные диммируемые лампы. В конструкцию их драйвера входит дополнительная схема, которая обеспечивает работу светодиодов при уменьшении или увеличении яркости. Они стоят дороже, но будут исправно работать.

Чтобы узнать, совместима ли конкретная лампа с диммером, достаточно взглянуть на упаковку. Чаще всего изготовитель пишет слово dimmable/диммируемая или пункт “возможна регулировка яркости”. Встречается и графическое изображение: специальный значок .

При выборе источника света полезной станет консультация грамотного продавца-консультанта.

Для LED-ламп требуются особый регулятор освещенности. Светодиодный диммер 220 В не просто уменьшает напряжение. Он использует достаточно сложный механизм широтно-полюсной модуляции. В результате ток подается короткими импульсами с длинными паузами. Такая модуляция повторяется до ста раз за секунду.

Существует два вида регуляторов, использующих такой механизм. Первый тип проще и дешевле. Это диммер с отсечкой по переднему фронту.

Какие лампочки подходят для диммера Legrand?

Характеристика напряжения с отсечкой по переднему фронту.

Светорегуляторы такого типа совместимы только с димируемыми LED-лампами. В них производитель изначально заложил такую функцию.

Кроме того из-за характера импульсной кривой в электросети создаются помехи, которые будут мешать работе бытовой техники (телевизора и др.). Этого недостатка лишены диммеры второго типа – с отсечкой по заднему фронту.

Какие лампочки подходят для диммера Legrand?

Характеристика напряжения с отсечкой по заднему фронту

С таким светорегулятором работают даже недиммируемые лампы, но в только в определенном диапазоне яркости. Погасить «в ноль» удастся только специальные диммируемые светодиодные источники света.

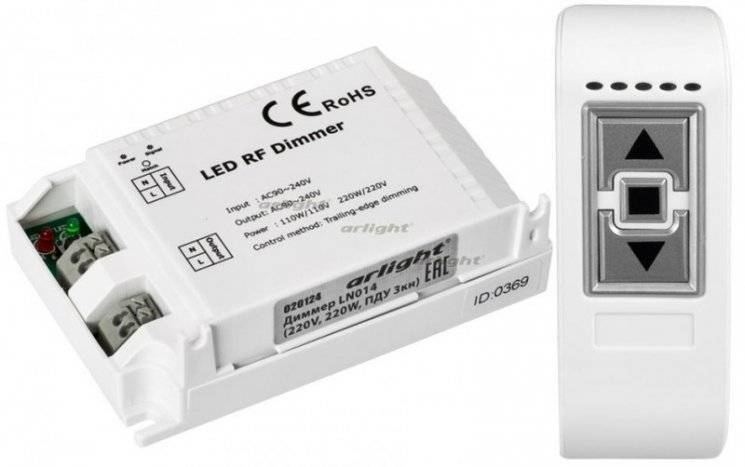

Диммер, работающий с отсечкой по заднему фронту, универсальнее и дороже.

Диммируемые светодиодные лампы, работающие на постоянном напряжении

Кроме LED-ламп, работающих на переменном напряжении 220 В, производятся источники света, использующие постоянное напряжение: 4 и 12 В. 4-вольтовые лампочки используются в основном в качестве индикаторов и редко требуют регулировки. А вот 12-вольтовые источники света часто применяют для реализации точечной декоративной подсветки, в автомобилях или светодиодной ленте. Такие лампы управляются устройствами попроще.

Диммеры, регулирующие 12 В лампы

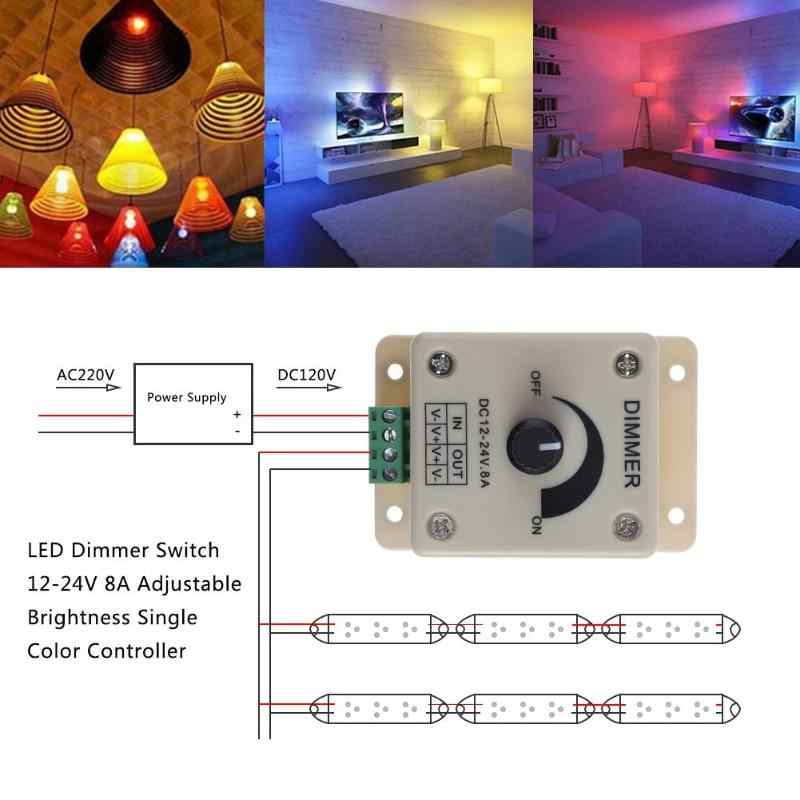

Светорегулятор для LED-ленты

Светорегулировка источников света с напряжением 12 Вольт постоянного тока производится при помощи регулятора с широтно-импульсной модуляцией (ШИМ). Диммер 12 В плавно изменяет напряжение, которое подается на светодиодную ленту. На амплитуду тока он не влияет.

Какие лампочки подходят для диммера Legrand?

Характеристика широтно-импульсной модуляции

Диммер для трехцветных светодиодных лент (красный-зеленый-синий) имеют три канала управления. Таким образом можно регулировать изменение яркости каждого цвета отдельно. Также можно изменять скорость смены цветов.

Плюсы и минусы приспособления

Светорегулятор (диммер) имеет множество преимуществ:

  • автоматическая работа, самостоятельное выключение;
  • возможность регулировать световые параметры через радиоканал, посредством шумового эффекта (например, хлопка), голосом, с помощью инфракрасного излучения;
  • совместимость с различными лампами: устройствами белого света и цветными светодиодами;
  • защита лампочек от перегорания при скачках напряжения в сети;
  • возможность имитировать присутствие владельцев дома или квартиры, что помогает защитить недвижимость от несанкционированного проникновения;
  • эффективное применение при создании цветомузыки.

Вместе с тем у диммеров есть и недостатки. К ним относятся следующие нюансы:

  • риск появления электромагнитных помех;
  • нелинейная зависимость характеристики напряжения на выходе;
  • некоторые лампы, например, те, которые подключаются через пускорегулирующие установки, не работают с диммерами;
  • несинусоидальная форма выходного напряжения;
  • малый КПД при контакте с лампочками накаливания.

Разновидности

Вариантов регуляторов на рынке представлено много, принцип работы у них один, но способы управления различаются:

  1. Поворотный. Конструкция его самая простая, что и является причиной доступной цены. Распространение поворотных регуляторов самое большое среди других видов. Основной механизм – это переменный резистор, при прокручивании которого происходит смена интенсивности освещения. Чаще всего они совмещают в себе еще и выключатель – если задать минимальное значение на диммере это отключит свет в помещении.
  2. Поворотно-нажимной. Суть его работы такая же, но чтобы включить/отключить свет в комнате на него нужно нажать. Перемещение же с помощью колесика дает контроль яркости.
  3. Клавишный. Достаточно свежая разработка, поэтому популярность еще заработать не успела. По внешнему виду она очень похож на стандартный выключатель. Регулировка интенсивности света осуществляется при помощи клавиш. Собственно регулировка происходит за счет разной силы нажатия.
  4. Сенсорный. Инновационная разработка, которая пришлась по душе многим покупателям почти сразу. Имеет привлекательный, современный дизайн – нет кнопок, колесиков и других механизмов управления представленных выше. Управление происходит при помощи сенсора, по аналогии с навигацией по смартфону или планшету.
  5. Проводной. Устройство практически такое же, как у поворотного. Сам переменный резистор регулировки находится на кабеле.

Диммеры поворотный и сенсорный

Устройство диммеров зависит от схемы, использованной производителем. Также разница заключается в качестве самих детали и сборке. В отдельных механических вариаторах есть компоненты, которые отвечают за стабильную работу прибора, улучшенную плавность регуляции и возможность работы на малых мощностях.

Есть модели, в которых присутствуют кнопки (сенсорные или обычные), с их помощью пользователь может проводить подстройку. Возможности:

  • Подключение пультов ДУ для управления вариаторами в разных участках помещения.
  • Дистанционное регулирование яркости.
  • Организация освещение по предустановленной программе.
  • Подключение диммера к датчику освещения, за счет чего яркость лампы будет корректироваться автоматически.

Нюансы выбора

Использование диммера удобно и практично, но это возможно только при правильном его выборе

Следует обращать внимание на:

Совместимость с лампами. Как уже был сказано, к лампам накаливания подходят любые регуляторы.
Внешний вид. Сложностей в подборе подходящего по внешнему виду прибора не будет, удастся подобрать, в том числе варианты с нетипичным дизайном

Важно, чтобы стилистика соответствовала оформлению помещения в целом.
Ценовой диапазон. Подбирая модель для ламп накаливания нет смысла приобретать дорогой сенсорный регулятор.
Элементы защиты

Для этого в устройстве должен присутствовать автомат или предохранитель.
Мощность. Очень часто мощность в действительности оказывается меньше, чем в паспорте изделия.
Производитель. Необходимо приобретать только регуляторы от производителей, которые успели себя зарекомендовать. При этом не следует опираться только на цену, ведь экономия будет сомнительной. Популярные бренды – Legrand, Derne Group, Simon, ABB.

При выборе следует обращать внимание также на тип и уровень мощности лампы, принимать во внимание суммарную нагрузку. Эксперты советуют к общей нагрузке прибавить еще и запас мощности в размере 10–20%, по полученному результату и искать диммер

Популярные статьи  Почему пропадает фаза и что делать в таком случае?

Изменение цветовой температуры

При максимальной мощности лампочка будет светить как и положено, согласно ее характеристикам. А вот при диммировании и уменьшении яркости, вы получите совершенно другой свет чем ожидали.

Дело в том, что цветовая температура лампы накаливания, при диммировании существенно изменяется. И своим зрением вольно или невольно вы это замечаете.

Она вовсе не остается постоянной в районе 2700К, а уходит в предел 1500К. И только при максимальном накале, будут выдаваться те самые 2700К.

Причем, если на лампочку подается повышенное напряжение более 220В (240-250В), то и эти самые 2700К в максимуме она не выдаст.

А вот светодиодные такого «фокуса» повторить не могут. Является это недостатком или преимуществом, сказать сложно. Но факт остается фактом.

При уменьшении яркости, светодиодные лампы светят иначе чем мы привыкли. И вы своим зрением будете это ощущать. Не будет той самой «ламповости» и уюта.

Получается, что даже при выкручивании диммера на самый минимум, свет в них излучается такой же температуры, как и заявлен на упаковке или корпусе.

Если указано, что цветовая температура данного экземпляра 2700К, то таковой она и останется

Не важно какой диммер вы к ней подключите

Визуально отличие очень сильное. Свет получается более белым. Вот вам наглядный пример.

В одной люстре одновременно вкручены простые лампочки накаливания (справа), и одна светодиодная (слева). У всех одна температура и эквивалентная мощность. Вот так светится люстра на максимуме.

Как видите разницы практически нет. А вот так, эта же самая люстра светится на минимуме выкрученного диммера. Результат, что называется на лицо.

Особенно это будет заметно, если вы будете использовать диммер для превращения простого светильника в ночник. В этом случае лучше не экономить и выбирать настоящие ночные светильники, дающие полноценный приглушенный и комфортный свет в спальне.

Чтобы как то повлиять на ситуацию, в последнее время стали массово выпускать светодиодные лампы с температурой 2000К. Некоторые производители даже придают стеклянной колбе оранжевый оттенок.

Все это как раз таки и связано с попыткой добиться максимального сходства, с так полюбившимися нам старыми добрыми лампочками накаливания.

Даже большинство винтажных светодиодных ламп, внутри которых имитируется спираль накаливания, тоже идут с такой температурой.

Производители светорегуляторов: где купить диммеры для светодиодных ламп 220В

Руководствуясь мнениями специалистов, купить диммеры для светодиодных ламп лучше у зарекомендовавших себя производителей электроустановочных приборов. Ведущие компании-производители диммеров для светодиодных ламп: Legrand, Schneider, Makel. Они предлагают полный комплекс оборудования: от бытовых выключателей до систем управления освещением.

Диммеры Legrand для светодиодных ламп 220В

Вся продукция, выпускаемая компанией Легранд, разработана на основе передовых технологий и отвечает требованиям европейского качества. Главное преимущество электроустановочных приборов этого производителя – простота в монтаже, безотказное функционирование и великолепный дизайн. Все изделия сертифицированы и отвечают требованиям ГОСТ.

Какие лампочки подходят для диммера Legrand?
Главные преимущества диммеров Legrand — современный дизайн, надежность и простой монтаж

Прежде чем купить диммер для светодиодной лампы, следует ознакомиться с данными о совместимости устройства, имеющимися в специальной таблице. Как правило, пункты реализации светотехники имеют эту информацию. В идеале, купив диммируемую светодиодную лампу, лучше сразу проверить ее совместимость с приобретаемым светорегулятором.

Диммеры Schneider Electric

Еще одним производителем с мировым именем является компания Шнайдер Электрик. Диммеры этого производителя представлены в нескольких сериях. Устройства имеют элегантный дизайн и выполнены в семи цветовых вариантах. Длительность эксплуатации приборов обусловлена использованием проверенных и качественных материалов. Светорегуляторы снабжены защитой от короткого замыкания, перегрузки и перегрева.

Какие лампочки подходят для диммера Legrand?
При производстве диммеров Schneider Electric используются качественные и проверенные материалы

Благодаря специальным направляющим и монтажным лапкам, устройства легко и быстро монтируются. Вся продукция обеспечена гарантией от производителя на 18 месяцев. Разработаны гибкие условия обмена и возврата устройств. Компанией постоянно ведутся работы по созданию новых приборов с более усовершенствованными функциями.

Цена поворотного диммера Шнайдер серии Уника ТОП цвет Графит для галогенных светильников и ламп накаливания составляет 4200 руб., стоимость поворотно-нажимного светорегулятора Шнайдер Электрик серии Уника мощностью 400 Вт цвета Алюминий для галогенных ламп – 4050 руб.

Существуют и более бюджетные серии диммеров Шнайдер, цена которых не превышает 1500 руб. Таким образом можно приобрести светорегулятор поворотного типа серии W59 мощностью 300 Вт в цвете Матовый хром под скрытый монтаж за 1400 руб.

Какие лампочки подходят для диммера Legrand?
Светорегуляторы, установленные в доме, заметно повышают уровень комфорта

Когда обычная светодиодная лампа диммируется?

Иногда обычная светодиодная лампа все таки может подавать «признаки» регулировки яркости, даже если она и не предназначена для этого. Это касается в первую очередь дешевых китайских экземпляров.

В них ставят самый примитивный драйвер, без какой-либо защиты от перегрузок по току и перепадов напряжения. Именно такой недостаток конструкции и позволяет им случайным образом диммироваться.

Причем в очень узких и ограниченных пределах. Для остальных светодиодных ламп, такое в принципе невозможно. Поэтому лучше всегда ищите в магазинах модели со значком Dimmable.

Кстати, тут же действует и обратное правило — если вы не собираетесь регулировать яркость своего светильника, то вам нет никакого смысла переплачивать и приобретать именно диммируемые экземпляры. Имейте это в виду.

Есть лампы, которые вроде бы диммируются, но плохо. При этом некоторые умельцы пытаются схитрить, и включают в цепь параллельно соединенных, плохо регулируемых светодиодных экземпляров, одну обычную лампу накаливания.

Такая схема сильно влияет на общее сопротивление, особенно при изменении температуры накала вольфрамовой нити. Эта особенность позволяет в определенных случаях расширить диапазон диммирования светодиодных лампочек.

Однако срок службы у такой схемки и ее отдельных элементов, будет далек от заявленного производителями. Большинство ламп в скором времени могут просто выйти из строя.

Филаментные лампы и диммер

Помимо привычных светодиодных ламп на основе SMD, в последнее время стали популярны так называемые филаментные и им подобные лампы. Они своим внешним видом очень похожи на простые лампочки накаливания.

Этим кстати подкупают и вводят многих в заблуждение. Большинство думает, что они приобретают полноценную замену «лампочки Ильича», только более экономичный и долговечный вариант.

Однако это по прежнему та же самая светодиодная лампа, и она подчиняется тем же самым законам и правилам диммирования, как и ее собратья.

1 of 2

При этом, если вы все же подобрали диммер для такого источника света, и собираетесь им заменить все свои лампы накаливания, не забывайте о существенных отличиях и не совсем приятных эффектах.

То, что большинство светодиодных ламп при уменьшении яркости начинает сильно мерцать и у них резко возрастает коэффициент пульсаций, ни для кого уже не является секретом.

Популярные статьи  Как сделать USB вентилятор своими руками?

Но при этом многих до сих пор удивляет, что подключив к диммеру современный светильник, они не получают такого же комфорта и эффекта теплоты, как от обычных лампочек накаливания.

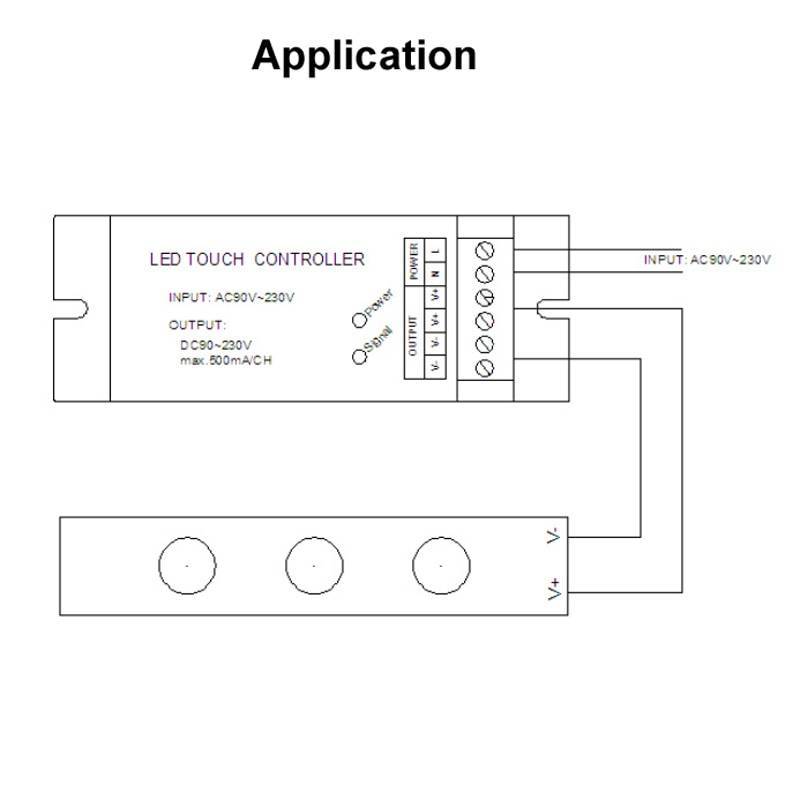

Подключение диммера к светодиодной лампе (люстре)

В процессе подключения к светодиодной лампе первоначально необходимо следовать стандартной схеме его подсоединения. Она подразумевает обеспечение того, чтобы фаза шла на устройство. После этого следует направить провод с выходного контакта регулятора к осветительному прибору.

Какие лампочки подходят для диммера Legrand?

Отдельно стоит обратить внимание на такие особенности подключения диммера:

  1. К одному светорегулятору нельзя подсоединять приборы разных типов (светодиодные лампы вместе с люминесцентными).
  2. Все контакты должны быть подсоединены правильно. В противном случае лампы могут перегореть.
  3. Запрещается подсоединять слишком большого количества ламп к одному устройству. Их должно быть не более десяти.
  4. Все лампы, присоединяемые к устройству, должны быть одного типа и одной мощности. Универсальные приборы обладают возможность как ручного, так и автоматического выбора формы выходного сигнала. Это нужно для более корректной работы с нагрузкой. Кроме этого, в таких случаях появляется возможность ограничения нижнего предела напряжения.

Схемы диммеров

Диммер для напряжения 220В, с отсечкой по переднему фронту, работает по принципу фазоимпульсного управления напряжением. В процессе работы, элементы такого диммера подают напряжение на нагрузку в определенные моменты, отрезая часть синусоиды. Подробно и более наглядно это изображено на графиках.

Площадь синусоиды, заштрихованная серым цветом – это площадь напряжения или его действующая величина, которая подаётся в нагрузку (светильник или любое другое описанное выше устройство).

Красной пунктирной линией изображена форма напряжения на входе диммера для led ламп. В таком виде она подается через обычный выключатель без регулировок.

Как подключить светодиоды через диммер?

Номиналы компонентов и все сведения указаны на схеме диммера.

Устройство устанавливается в разрыв провода идущего к источнику света, двигателю, тэну или любому другому устройству.

Логика работы схемы следующая: конденсатор С1 заряжается через цепочку R1 и потенциометр R2. В зависимости от положения потенциометра, конденсатор заряжается до напряжения открытия динистора VD1.

В схеме использовался динистор DB3, это примерно 30В. Через открытый динистор подаётся управляющий импульс открытия симистора (двунаправленный тиристор), на его управляющий электрод.

Чем больше сопротивление, выставленное ручкой потенциометра – тем дольше заряжается конденсатор, соответственно тем позже откроется цепь динистор-симистор, а напряжение будет ниже, так как срежется большая часть синусоиды. И наоборот – меньше сопротивление – больше напряжение на выходе регулятора.

В интернете есть много вариантов схем со всевозможными доработками, все они хорошие. Здесь приведена простейшая схема, на рисунке изображен монтаж этого варианта схемы.

Схема диммера для ламп накаливания на 220В: как работают промышленные модули и самодельные конструкции

Принцип работы диммера переменного тока поможет понять график преобразования им обычной синусоиды напряжения, представленный для трех случаев подключения мощности: 85, 50 и 15% от величины начального сигнала.

Пунктирной линией синего цвета я показал форму нормальной синусоиды, которую разделил на участки:

  1. Синего цвета, обозначающую паузы в подаче электрической энергии на подключенную нагрузку.
  2. Красные, символизирующие время протекания переменного тока.

Представленный график работы диммера помогает понять, что чем короче время подачи напряжения или длиннее пауза, тем меньше выходная мощность светорегулятора. Это значит, что лампочка Ильича будет вырабатывать пониженный световой поток не одинаково.

Здесь используется тот принцип, что нить накаливания в разогретом состоянии обладает высокой инерционностью: ее свечение от чередующихся отключений и включений рабочих токов нашим глазом воспринимается как равномерное.

Типичная схема простого диммера на тиристоре SCR , диодном мосту VD1-4, динисторе ZD, диоде, переменном резисторе и конденсаторе показана ниже.

Эта схема за счет задержки времени, формируемой током заряда конденсатора, отрезает переднюю часть фронта полусинусоиды. Она обозначается leading edge — отсечка переднего фронта.

Dimmer, использующий в своей конструкции подобное простое управление на тиристорах, широко используется для работы с лампами накаливания.

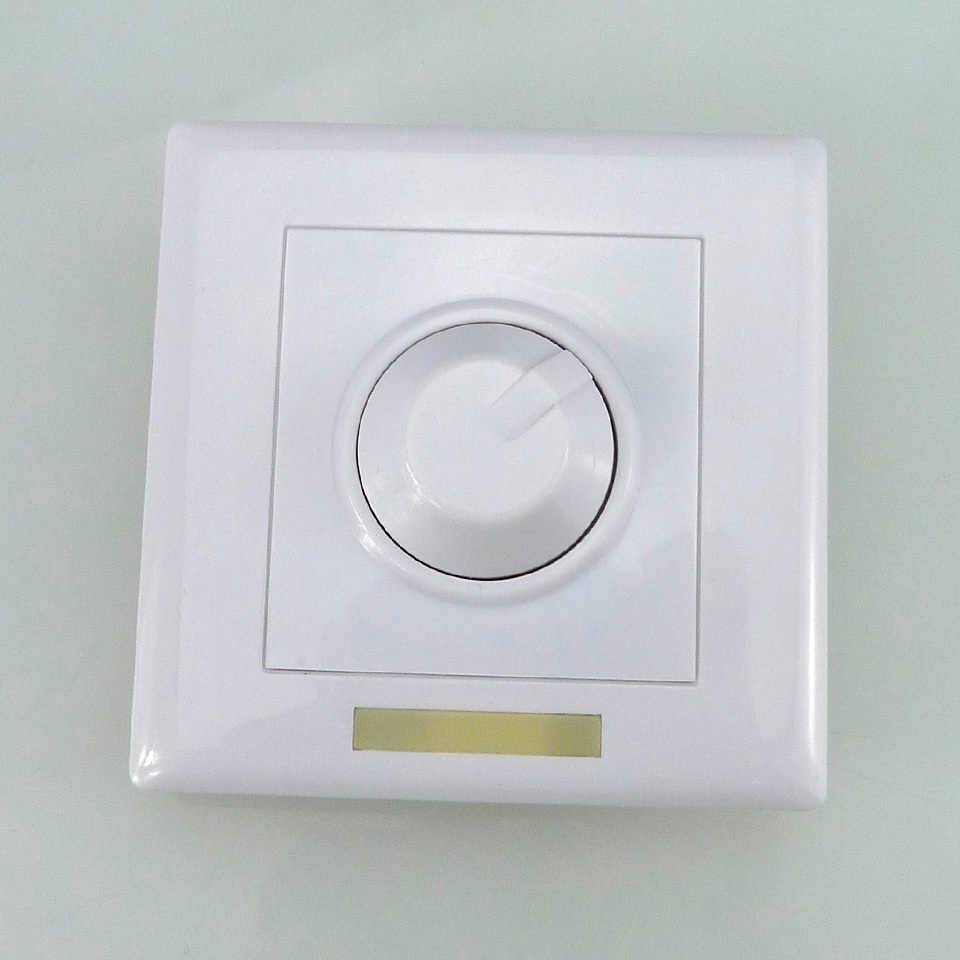

Его при промышленном изготовлении выполняют в пластмассовом корпусе, который встраивается в обычную коробку подрозетника вместо выключателя. Сзади модуля имеются клеммы для подключения проводов питания и отходящей схемы.

Спереди выполнена удобная рукоятка управления световым потоком лампы накаливания. Выбором ее положения настраивают требуемый уровень освещения.

Dimmer для управления светом ламп накаливания не сложно изготовить своими руками. Одну из доступных схем для повторения с маркировкой деталей показываю ниже.

Все детали можно спаять навесным монтажом или разместить на плате. Места они много не занимают, но в целях безопасности собранную конструкцию сразу помещайте в прочный диэлектрический корпус. На схеме присутствует опасное для человека напряжение 220 вольт.

При наладке схемы изолируйте открытые места подручными средствами: пластик, бумага, изолента.

Схемы подключения диммера для комфорта пользователей

Самый распространенный вариант, подходящий для всех типов светорегуляторов — это способ замены им штатного одиночного выключателя. Dimmer просто встраивают в подрозетник на его место.

Схемы подключения диммера из двух отдельных модулей для управления одним центральным светильником позволяют регулировать освещение из разных мест протяженного помещения, например, гостиной, коридора.

Вариант подключения диммера через выключатель позволяет включать освещение на входе в кабинет, а регулировать степень освещения непосредственно на рабочем месте с учетом местных условий. Схема не сложная, удобна для применения в служебных помещениях.

Обыкновенный выключатель можно заменить на два проходных для длинных помещений. Их размещают на противоположных концах (вход и выход), а диммер располагают непосредственно на рабочем месте.

Полезные советы для эксплуатации

Для экономии электроэнергии при пользовании лапами накаливания регулятор выставляют на работу с минимальной мощностью. Тогда ожидаемый эффект сбережения достигнет 15%.

Полупроводниковые компоненты не любят повышения температуры. Им вреден нагрев выше 30 градусов. Если отсутствует возможность отвода тепла с них, то Dimmer лучше отключить — вывести из работы.

При ремонте электронного модуля в сервисном центре соглашайтесь на замену штатного симистора более мощной моделью. В результате получите Dimmer повышенной надежности.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
