Как выбрать защиту против потопа

Можно собрать комплекс защиты самостоятельно. Для этого подойдут датчики RWD2, swf, EZVIZ T10, Rubetek RS-3220, Actidata FS1 и контроллеры SAURES R1.

При выборе датчика затопления важно учесть следующие факторы:

  • Цена. Если вас устраивает стандартный набор опций, ограничьтесь бюджетным комплектом.
  • Источник питания. В квартирах, где во время планировки не спроектировали встроенную систему защиты от подтопления, легче использовать устройства на батарейках.
  • Простота установки. В комплекте с датчиком идет руководство пользователя с подробными инструкциями, поэтому монтаж доступен даже обывателю.
  • Число заводских датчиков в комплекте и возможность подключения сторонних модулей.
  • Функция автономной работы при отключении электроэнергии.
  • Скорость перекрытия кранов

В последних моделях производители предлагают десятки дополнительных опций, на которые тоже стоит обращать внимание.

Защита от протечек своими руками

Собрать электрическую схему, работающую на появлении в ней электрического тока при наличии между контактами воды может любой человек знакомый с паяльником и обладающий минимальными навыками любителя радиоэлектроники. Существует много вариантов как простых, так и более сложных. Приведем некоторые примеры.

Самый простой способ основан на применении транзистора

В схеме применяется достаточно большая номенклатура составных транзисторов (подробно о каких моделях идет речь — смотри изображение). Кроме него в схеме применяются следующие элементы:

  • источник питания — батарея с напряжением до 3 В, например, CR1632;
  • резистор величиной от 1000 кОм до 2000 кОм, который регулирует чувствительность устройства к реагированию на появление воды;
  • звуковой генератор или сигнальная светодиодная лампочка.

Полупроводниковый прибор находится в закрытом состоянии в схеме, где источнику питания не позволяет заставить его работать установленная мощность. Если появляется дополнительный источник тока, вызванный благодаря утечке, транзистор открывается и подается питание на звуковой или световой элемент. Устройство работает как сигнализатор наличия протечки воды.

Корпус для датчика можно изготовить из горлышка от пластмассовой бутылки.

Конечно, приведенный вариант простейшей схемы может быть использован только для понимания принципов работы, практическая ценность такого датчика минимальна.

Аквасторож своими руками

В отличие от предыдущего способа, где для устранения протечки требуется присутствие человека, здесь сигнал поступает на аварийное устройство, которое перекрывает подачу воды автоматически. Для выработки такого сигнала требуется собрать более сложную электрическую схему, в которой основную роль играет микросхема LM7555.

Присутствие микросхемы позволяет стабилизировать параметры сигнала за счет сравнительного аналогового устройства находящегося в ее составе. Оно срабатывает на тех параметрах сигнала, которые необходимы для приведения в действие аварийного устройства, перекрывающего воду.

В качестве такого механизма используется электромагнитный клапан или шаровой кран с электроприводом. Они встраиваются в водопроводную систему сразу после входных вентилей подачи воды.

Эта схема также может использоваться в качестве датчика для подачи светового или звукового сигналов.

В заключение можно добавить, что датчик протечки не является особо сложным устройством, которое будет недоступно обычному обывателю, если захотеть, то можно собрать его самому у себя дома.  Функции, которые выполняет эта маленькая невзрачная коробочка, должны быть внедрены в каждом доме, а польза от неё просто неоценима.

ТОП-5 «посудомоек» с полной защитой от протечек

BOSCH SMV 47L10

HANSA ZWM 416 WH — узкая ПММ на 9 комплектов. Относится к высокому классу энергоэффективности («A++»), поддерживает электронное управление. На мойку затрачивает 9 литров воды, в наличии 6 режимов и 5 степеней нагрева. Поддерживает неполную загрузку, а также применение универсальных моющих таблеток. Посудный отсек регулируется по высоте.

INDESIT DISR 14B — узкий прибор встраиваемого типа. Вмещает 10 наборов посуды (расходует 10 литров воды), оснащается компактным дисплеем и таймером отсрочки запуска. Предусмотрено 4 режима, имеется дополнительная БИО-программа. В комплектацию входит пара складных подставок для чашек и бокалов.

SIEMENS SR 64E002 – узкая посудомоечная «встройка» на 9 комплектов. Реализует электронное управление, наделяется 4 основными программами и поддерживает половинчатую загрузку. Характеризуется низким уровнем шума, на цикл затрачивает 9 литров воды. Из дополнительных опций выделяется режим мытья кастрюль и сковородок. Есть возможность откладывать старт на период с 3 до 9 часов.

KORTING KDI 60165 – полновстраиваемая ПММ, вмещающая до 14 наборов посуды. Электронное управление, цифровой дисплей, экономичный класс «А++», возможность половинной загрузки. Расходует 11 литров воды, издает минимум шума и имеет богатый выбор программ (8 режимов мойки, 5 температурных позиций). Проецирует «луч на полу», допускает применение моющих таблеток. Активация цикла переносится на срок от 1 до 24 ч.

Какой датчик протечки воды лучше купить

Выбирая умный прибор прежде всего нужно обратить внимание на основные факторы, которые гарантируют надежность всей системы. Лучше если датчик будет работать бесперебойно и постоянно сохранять режим питания, что может обеспечить резервный компонент

Также, не лишним будет сразу проверить громкость сигнализации, время срабатывания и скорость, с которой устройство подаст сигнал на основной контроллер или приложение. Качество сборки, функционал и гарантийный срок эксплуатации прибора тоже служат важными критериями, по которым нужно делать выбор в пользу того, или иного устройства. Учитывая всех представленных номинантов и их параметры эксперты рейтинга отмечают следующие модели:

  • Среди датчиков протечки воды с оповещением лидирует Digma DiSense W1 — прибор с громкой сигнализацией, длинным щупом и управлением через смартфон.
  • Устройством с моментальной реакцией и отличными техническими параметрами назван беспроводной Ajax Leaks Protect, который имеет аутентификацию для защиты от подлога, большой гарантийный срок и ресурсоемкие батарейки.
  • А среди проводных приборов с низким потреблением энергии выделяется Neo Coolcam, который способен работать с разными контроллерами и размещается даже в труднодоступных местах.
  • Rubetek RS-3220 – простое устройство с возможностью подключения системы оповещения через Wi-Fi.

Таким образом, эксперты определили лучшие датчики, подходящие под разные условия эксплуатации. Однако при выборе лучше ориентироваться на собственные правила комфорта и ожидания от техники.

Как работают датчики протечки воды

Несмотря на огромное количество приборов, имеющихся в продаже, для людей, способных работать с простыми деталями и схемами, датчик протечки воды своими руками – оптимальный выход из положения. Копеечные составляющие, смонтированные по простому принципу в стационарную систему не только не делают ощутимой бреши в семейном бюджете, но и работают намного надежнее.

Принцип работы системы против протечки

Приборы, способные проинформировать о наличии в системе протечек воды, вне зависимости от их функциональности, внешнего вида и способа размещения, построены по общему принципу. Природная разница в электропроводности воздушной и водной среды, при попадании жидкости из аварийной трубы на один из установленных электродов дает моментальное замыкание электрической цепи. Далее запускается схема действий, предусмотренная конкретным прибором:

  • после поступления тревожного сигнала на контроллер, просто перекрывается размещенный на вводе электромагнитный клапан;
  • сигнал установлен звуковой или световой, или подаются сразу оба вида тревожного оповещения;
  • запускается автоматическое устройство для откачки воды;
  • датчики воды в квартире устанавливаются в проблемных местах и позволяют моментально определить локализацию аварийного сегмента.
  • прибору потребуется от 2-х до 30 секунд, чтобы перекрыть поступление воды, и это время зависит от его типа;
  • если такое устройство монтируется на системе подачи горячей воды в трубах отопления, оно не может перекрыть водяной поток, но все же просигнализирует об аварии.
Популярные статьи  Ремонт домашних кондиционеров

Защита от протечек воды в квартире — что выбрать?

Что входит в защиту от протечек

В состав типовой установки может входить вариабельное количество элементов, которое определяется типом выбранной системы. Обязательно необходим беспроводной датчик утечки воды – он контролирует потери жидкости, понадобятся и датчики с проводами. В некоторых устройствах предусматриваются источники питания, обеспечивающие отключение воды при протечке, даже если в электросети отсутствует напряжение.

Защита от протечек воды в квартире — что выбрать?

Область применения устройств контроля над протечками жидкостей

Утечка и подтекание жидкости – распространенное явление, от которого не застрахованы жильцы квартиры с централизованным водоснабжением или частного дома с автономной системой водоснабжения. Установка датчика при вселении или замене труб в капитальном ремонте, позволит не беспокоится об аварийной ситуации, даже если хозяева жилища в отъезде.

Датчик утечки воды в квартире – не единственная область применения: контролировать уровень жидкости нужно в инженерных системах, установленных в подвалах, подземных коммуникациях, и а местах с доступом, затрудненным для визуального осмотра. Не помешает такое устройство на трубах водяного отопления, даже если он просто сигнализирует о неисправности. В промышленных масштабах, используя различные принципы действия, можно контролировать цистерны, вагоны-резервуары, баки для хранения сырья или готовой продукции, емкости различного размера, системы водообеспечения, расположенные на значительном расстоянии.

Типовая комплектация защитной системы

В момент подтопления важно не только установить факт аварии, но и оперативно перекрыть водоснабжение. Поэтому производители защитных систем предлагают комплекты, включающие все необходимое для обнаружения и устранения неконтролируемой подачи воды.. Типовая комплектация систем сигнализации включает:

Типовая комплектация систем сигнализации включает:

  • Контроллер – блок управления. Его основная задача – блокировка крана при возникновении аварийной ситуации и получении сигнала от контактов датчика.
  • Шаровые краны. Их оснащают электроприводом и располагают в непосредственной близости к входу воды в квартиру. Во время аварии краны должны оперативно отключать водоснабжение. После устранения неполадок их снова переводят в рабочий режим с помощью контроллера или вручную. В редких случаях в автономных системах подачи воды вместо кранов используют насосы, которые останавливаются при получении аварийного сигнала. Для этого в систему добавляют специальный релейный механизм.
  • Датчики протечки. Главные извещатели системы защиты фиксируют сигнал о наличии влаги и передают его на контроллер.

Существует два типа таких датчиков, существенно отличающихся в цене:

  • Проводные приборы общаются с контроллером при помощи провода
  • Беспроводные системы посылают радиосигнал, что упрощает процесс их установки.

Комплекты с проводными устройствами дешевле, но не так удобны в монтаже.

Провода

На что еще стоит обратить внимание?

С завода вся система комплектуется кабелями длиной два метра. И для датчиков и для кранов с электроприводом. Случается, что стандартной длины не хватает. Можно увеличить длину, но кабелем, выбранным производителем. Тип провода, как правило, указан в инструкции, прилагаемой к системе. Но будьте внимательны! Кабеля китайского производства с нанесенной маркировкой сечения жил, отличается от заявленной.

Можно посоветовать популярные сечения кабеля:

  • Для датчиков с проводами жилы должны быть не менее 0.35 мм²;
  • Для запорных кранов – кабель с сечением жил не менее 0.75 мм².

Места соединений должны быть доступны для обслуживания. Если провода проходят в стене, то место соединения двух проводов нужно выводить в монтажную коробку.

Соединять можно по-разному, главное надёжно. Это или пайка, либо на контактной пластине болтиками.

Внутреннюю проводку рекомендуется выполнять в пластиковых кабель-каналах. Так будет проще заменить кабель, если он был поврежден.

Обзор и сравнение популярных устройств защиты от затопления

Приведем краткий обзор систем, осуществляющих автоматическое отключение воды для предотвращения протечки. Критерий отбора проводился исходя из популярности устройств на российском рынке. Чтобы помочь с выбором системы, будут рассмотрены технические характеристики различных моделей и приведена сравнительная таблица.

Аквастоп

Данное устройство представляет собой предохранительный клапан, перекрывающий подачу воды при возникновении протечки. Принцип работы этого полностью механического устройства, построен на сравнении входного и выходного давления. Резкий перепад между ними (характерный признак протечки) приводит к срабатыванию механизма, перекрывающий подачу воды через клапан защиты от протечки.

Защита от протечек воды в квартире — что выбрать?
Внешний вид клапана Аквастоп

Данные устройства предназначены для установки на шланги подачи воды к смесителю, стиральной машине или бойлеру. Несмотря на простоту решения нельзя не признать эффективность и безусловные преимущества защитного клапана, к числу которых можно отнести:

  • Высокую скорость срабатывания при обнаружении течи.
  • Независимость от сети питания.
  • Низкая стоимость, по сравнению с другими системами защиты.

По сути, клапаны Аквастоп не относятся к рассматриваемым контролерам, поскольку обеспечивают защиту только локального участка и не имеют возможности подключения к общему контроллеру, что существенно ограничивает функциональность. Тем не менее, такое устройство является эффективным средством предотвращения потопа (заливом квартиры), обладающим доступной стоимостью, что заслуживает упоминания в общем обзоре.

Стоп потоп «Радуга»

Данный комплекс защиты от протечки — полностью отечественная разработка, в которой применяется классическая схема принципа работы. Базовая комплектация бюджетных моделей включает в себя блок управления, два проводных датчика, один электромагнитный клапан запорной арматуры и инструкцию по установке.

Защита от протечек воды в квартире — что выбрать?
Базовая комплектация системы стоп-потоп «Радуга»

В топовых моделях управление системой осуществляется электронным контроллером, способным обрабатывать сигналы, поступающие от 15-ти беспроводных датчиков. Полное перекрытие воды на вводе в квартиру осуществляется шаровыми кранами с сервоприводами. Стоимость таких моделей зависит от комплектации. Ориентировочная цена базового комплекса защиты от протечки (контроллер, два беспроводных датчика, два крана с электроприводом, набор элементов питания) около $280.

Аквасторож

Защита «Аквасторож» производится в России отечественной по лицензии немецкого разработчика Germany Engineering. Принцип работы контроллера построен по классической схеме. Ниже представлен базовый набор защиты «Аквасторож Эксперт» ТН35.

Защита от протечек воды в квартире — что выбрать?
Базовая комплектация модели ТН35 Аквасторож Эксперт

В стандартный комплект данной модели входят:

  1. Блок управления с радио контроллером.
  2. Три элемента питания (батарейки), по 1,5 В каждый.
  3. Два проводных датчика.
  4. Два беспроводных датчика.
  5. Блок питания от стационарной сети 220 В.
  6. Два сигнальных провода длиной 2 м и 4 м.
  7. Два крана электрокрана ¾.

Стоимость защиты в перечисленной комплектации $300-$310.

Gidrolock

Производитель защиты – отечественная . В основу разработки заложен классический принцип работы. Основная особенность данного комплекса защиты – высокая вариативность, что позволяет подобрать оптимальную конфигурацию для дома или квартиры. В частности, базовый набор КВАРТИРА 1 ULTIMATE BUGATTI, куда входит: контроллер, три проводных датчика, две запорные арматуры с электроприводом и аккумулятор. При необходимости Gidrolock комплектуются дополнительными блоками, расширяющими функциональные возможности, например, отправка SMS сообщений в случае аварии.

Защита от протечек воды в квартире — что выбрать?

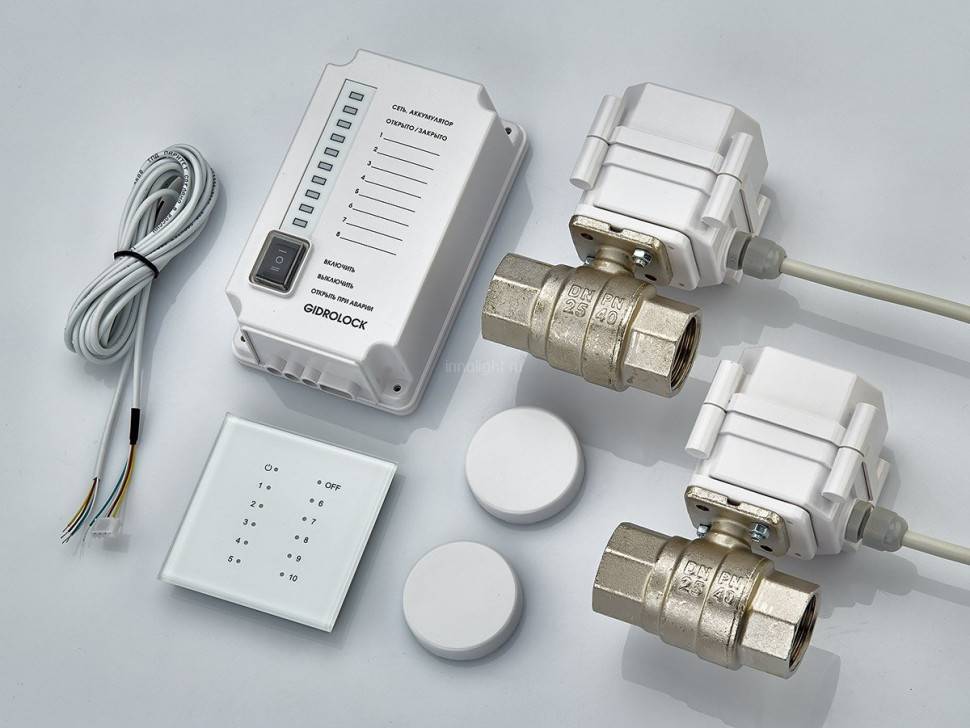

Базовый комплект КВАРТИРА 1 ULTIMATE BUGATTI

Стоимость базового набора, приводимого в качестве примера, — порядка $260, при добавлении опций цена может существенно увеличиться.

Нептун

В завершении обзора рассмотрим еще одну российскую разработку защиты от утечки – Нептун (Neptun), созданную совместно с итальянской компанией Bugatti. На рисунке ниже представлена базовая комплектация набора Neptun Bugatti Base (контроллер, 2-а ШЭП и 3-и проводных детектора).

Защита от протечек воды в квартире — что выбрать?
Комплектация системы Нептун базового уровня

Защита от протечек Нептун даже в базовом исполнении имеет широкий потенциал для расширения путем увеличения количества датчиков и электрокранов (до 20 и 6 штук, соответственно). Несмотря на то, что у данного бренда самое длительное время срабатывания (до 20 секунд) среди рассматриваемых систем, популярность от этого не страдает за счет относительно низкой стоимости (для приведенного комплекта — $240) и длительной гарантии (производитель дает 6 лет).

Популярные статьи  Как работает и как подключить датчик уровня газа ГБО?

Самодельный датчик простейшей конструкции

Несмотря на примитивность, датчик достаточно эффективен. Домашних мастеров эта модель привлекает копеечной стоимостью радиодеталей, и возможностью сборки буквально «на коленке».

Защита от протечек воды в квартире — что выбрать?

Базовый элемент (VT1) — NPN транзистор серии BC515 (517, 618 и им подобные). С его помощью подается питание на звуковой сигнализатор (B1). Это простейший готовый зуммер со встроенным генератором, который можно приобрести за копейки, или выпаять из какого-нибудь старого электроприбора. Питание требуется порядка 9 вольт (конкретно для этой схемы). Есть варианты под 3 или 12 вольтовые батарейки. В нашем случае используется элемент питания типа «Крона».

Как работает схема

Секрет в чувствительности перехода «коллектор-база». Как только через него начинает протекать минимальный ток, открывается эмиттер, и подается питание на звуковой элемент. Раздается писк. Параллельно можно подключить светодиод, добавляя визуальную сигнализацию.

Сигнал к открытию коллекторного перехода дает та самая вода, о наличии которой надо сигнализировать. Из металла, не подверженного коррозии, изготавливаются электроды. Это могут быть два кусочка медной проволоки, которую можно просто облудить. На схеме точки подключения: (Электроды).

Собрать такой датчик можно на макетной плате.

Защита от протечек воды в квартире — что выбрать?

Затем прибор помещается в пластиковую коробочку (можно в мыльницу), в донышке которой проделаны отверстия. Желательно, чтобы при попадании воды, она не касалась монтажной платы. Если хочется эстетики, печатную плату можно вытравить.

Недостаток такого датчика — различная чувствительность к разным типам воды. Например, дистиллят от протекающего кондиционера может остаться незамеченным.

Исходя из концепции: недорогой автономный прибор, его нельзя интегрировать в единую систему защиты вашего дома, даже самодельную.

Включить отжим и выключить машинку

Перед тем, как достать вещи, надо выполнить следующие действия:

  • Перекрыть впускной вентиль к которому подключен заливной шланг;
  • Включить программу «Отжим», а после ее завершения вытащить белье из барабана.

Защита от протечек воды в квартире — что выбрать?
Важный пункт, который следует выполнить в обязательном порядке – перекрыть вентиль. Первое время после подачи, вода будет идти мутная и с большим количеством частиц ржавчины. Даже если трубы в доме поменяны, то грязь попадет в систему из магистральных трубопроводов. Встроенный фильтр не рассчитан на такие загрязнения, и поэтому ржавая вода может испортить вещи или привести к поломкам узлов стиральной машины.

Достоинства и недостатки

Наименования плюсы минусы
Neptun Хороший показатель крутящего момента. Система допускает ручное открытие/закрытие. Главный недостаток температурный режим 5-40.
При отключении электроэнергии, отсутствует автономный режим.
Gidrolock Коллектор шаговый (безщеточный). Высокий крутящий момент. Оптическое определение положения крана. Максимальное кол-во открытий/закрытий. Аккумуляторная база. Большое кол-во подключаемых кранов. 8 контрольных зон. Возможность подключения проводных датчиков до 200, беспроводных 100(для сравнения эта функция либо отсутствует в других моделях, либо допускает малое количество) Просто огромный срок автономного режима. Не обнаружено
Аквасторож Высокая скорость закрытия крана. Не удобный метод определение положения крана. Открыть/закрыть менее 10 000. Блок питания не имеет защиты от влаги.

Датчик протечки воды на транзисторе 2N5551

Это наиболее простая, но вполне надежная схема, которую может собрать даже начинающий радиолюбитель.

Состав деталей

Кроме датчика влажности для работы электрической схемы потребуется:

  • биполярный NPN транзистор 2N5551 или один из его аналогов: ВС517, ВС618, ВС 879, 2SD1207, 2SD1853, 2SD2088;
  • светодиод VD1;
  • элемент питания на 3 вольта, например, плоская литиевая батарейка;
  • трехвольтовый пьезоизлучатель;
  • соединительные провода.

Все эти детали помещаются в небольшую пластиковую коробочку, служащую корпусом и соединяются пайкой обычным паяльником навесным монтажом.

Принцип работы электрической схемы

Алгоритм срабатывания датчика протечки довольно прост. В сухом положении контактных площадок транзистор VT1 закрыт и через его полупроводниковый переход коллектор-эмиттер ток не проходит.

При появлении воды в датчике влажности между электродами возникает замыкание, положительный потенциал элемента питания поступает на базу транзистора и открывает переход от коллектора к эмиттеру.

Через пьезоизлучатель и параллельно подключенный светодиод начинает протекать ток. Включается звуковой и световой сигнал, оповещающие жильцов о повышенной влажности.

Сборку и работу подобной схемы на базе транзистора BC517 можно посмотреть в коротком видеоролике владельца “Руки из плеч”.

Профилактический осмотр

Единого типа рекомендаций по проведению профилактического осмотра и частоты не существует. Тем не менее, рекомендуется делать это как можно чаще, не реже 2 раз в год: перед отопительным сезоном и в конце.

Вначале проводим визуальный осмотр и внимательно изучаем состояние всех труб и мест соединения. Смотрим, нет ли подтёков, трещин, не капает ли где вода. Затем с помощью ключей диагностируем все места соединения, надёжно ли они закреплены, не расслабились ли болты и крепления.

Защита от протечек воды в квартире — что выбрать?

Важно! Если трубы старые и прохудились, их лучше заменить. Тоже самое касается сантехники

Если видим, что краны текут, не держат воду, их нужно тут же заменить.

Ссылки по теме: Преимущества отделки пробковыми покрытиями

Сравнительная таблица характеристик

В таблице ниже представлены основные характеристики рассматриваемых моделей систем. Сравнив их друг с другом, вам будет намного проще ориентироваться в ассортименте и подобрать систему, соответствующую ожиданиям и требованиям.

Название системы Передача сигнала Питание Число датчиков
NEPTUN PROW+ WI-FI проводная 12 В до 375
NEPTUN BUGATTI PROW беспроводной, проводной на выбор 12 В и 220 на выбор пользователя до 31 радиодатчика и до 375 проводных датчиков
NEPTUN AQUACONTROL проводная 220 В 20
Аквасторож Эксперт проводная батарейки 4
Аквасторож классика проводная батарейки 3
Gidrolock ЗАГОРОДНЫЙ ДОМ проводная батарейки 2
Gidrolock Professional Bugatti проводная 12 В 3

Аквасторож Классика 2х15 TH39

Защита от протечек воды в квартире — что выбрать?

В комплектацию системы входит блок контроля, четыре датчика покрытыми хромированным сплавом, который уберегает их от окисления, а также два крана с электроприводом и адаптер для подключения к сети в 220 вольт. Система питается от классических батарее 1,5 V, которых понадобиться три штуки. Устройство достаточно качественное и эффективное. Оно экономит заряд батареек, что позволяет использовать один комплект 3 года. Сама по себе система имеет срок гарантированной работы — 7 лет. Краны изготовлены из латуни и могут выдерживать давление до 16 атмосфер. В случае аварии срабатывает звуковое оповещение и идет автоматические перекрывание воды.

Системы защиты от протечек «Нептун»

Практически все модели систем “НЕПТУН” быстро реагируют на протечку и затопление, блокируют подачу воды в течение нескольких секунд после протечки. Мгновенно срабатывает световая и звуковая сигнализация, а некоторые модели оснащены дополнительной функцией GSM, которая отправляет хозяину sms и голосовые сообщения.

NEPTUN AQUACONTROL

На российском рынке данный товар появился в 2000 году. Успел завоевать популярность и стать востребованным товаром. Компания Нептун выпускает разные системы, потребитель с различными финансовыми возможностями сможет подобрать необходимый прибор.

Устройство сможет заблокировать подачу воды до момента устранения причин протечки и подаст звуковой и световой сигнал в случае возникновения аварии.

Комплектация:

  • центральный блок;
  • датчики – два шт.;
  • шаровые краны с электроприводом – два шт.
  Технические характеристики: Описание:
1 Способ передачи сигнала Проводной
2 Питание 220 В
3 Максимальное количество датчиков 20
4 Максимальное количество кранов 6
5 Функция проворота кранов Есть
6 Способ инсталляции Накладной монтаж
7 Время срабатывания 18 секунд
8 Материал крана Горячекованная латунь CW617N
9 Давление 16 бар
10 Длина соединительного провода 0.5 метра
11 Страна изготовитель Россия

NEPTUN AQUACONTROL
Достоинства:

  • прибор подаёт звуковой и световой сигнал;
  • 4 года гарантии;
  • быстро реагирует на аварию;
  • латунные краны;
  • тип монтажа накладной.

Недостатки:

нет резервного источника питания.

NEPTUN BUGATTI PROW

Прибор имеет различные функции и позволяет своевременно отреагировать на аварию, подать сигнал и перекрыть плачу воды в помещение. Тип системы – беспроводной.

Комплектация:

  • блок;
  • 12 В шаровые краны фирмы Bugatti Pro – два шт.;
  • датчик проводного типа – 1 шт.
  Технические характеристики: Описание
1 Способ передачи сигнала Беспроводной/Проводной
2 Питание 12 В / 220 В на выбор
3 Максимальное количество датчиков до 31 радиодатчика/до 375 проводных
4 Максимальное количество кранов 2 штуки
5 с внутренним блоком питания
6 Максимальное количество кранов 6 штук
7 с внутренним блоком питания
8 Функция проворота кранов Есть
9 Способ инсталляции Накладной монтаж
10 Время срабатывания 21 секунда
11 Материал крана Горячекованная латунь CW617N
Популярные статьи  Провод для прогрева бетона — принцип действия, виды, укладка и монтаж

NEPTUN BUGATTI PROW
Достоинства:

  • возможно добавить необходимое количество отдельных элементов системы;
  • нормально функционирует при напряжении 12 В;
  • прибор может совместно работать с иными системами оповещения, к примеру: умный дом, системы охраны и иные;
  • латунные краны;
  • быстрое время срабатывания системы;
  • система укомплектована двумя радиодатчиками;
  • 6 лет гарантии на прибор.

Недостатки:

нет.

NEPTUN PROW+ WI-FI

Система  проводного типа оснащена современным модулем управления Neptun Prow+ Wi-Fi, больше подходит для квартир и домов, в которых проводятся ремонтные работы, поскольку это позволит незаметно и аккуратно спрятать провода от глаз.

Комплектация:

  • модуль управления;
  • 12 В шаровые краны фирмы Bugatti Pro – два шт.;
  • датчик проводного типа.
  Технические характеристики: Описание
2 Напряжение питания 220 АС, 12 DC
3 Максимальный ток нагрузки 0,85 А
4 Потребляемая мощность не более 0,5 Вт
5 Время срабатывания не более двух секунд
6 время непрерывной работы не ограничено
7 Монтаж накладной
8 Масса не более 250 грамм (без учёта веса батареек)
9 Время работы на резервном питании 36 часов
10 Максимальное количество датчиков до 375 шт.

NEPTUN PROW+ WI-FI
Достоинства:

  • есть источник альтернативного питания;
  • осуществлять управление и контроль через специальное приложение на смартфоне;
  • контролировать через мобильное устройство показания счётчика расхода горячей и холодной воды;
  • может работать как с датчиками проводного так и беспроводного типа.

Недостатки:

нет.

Правила проведения монтажа системы против потопа

Могут отличаться при использовании различных типов датчиков – например, проводных и беспроводных. Однако основные правила неизменны – тщательная разметка точек, последовательность процессов обустройства, подключение для проверки после сборки.

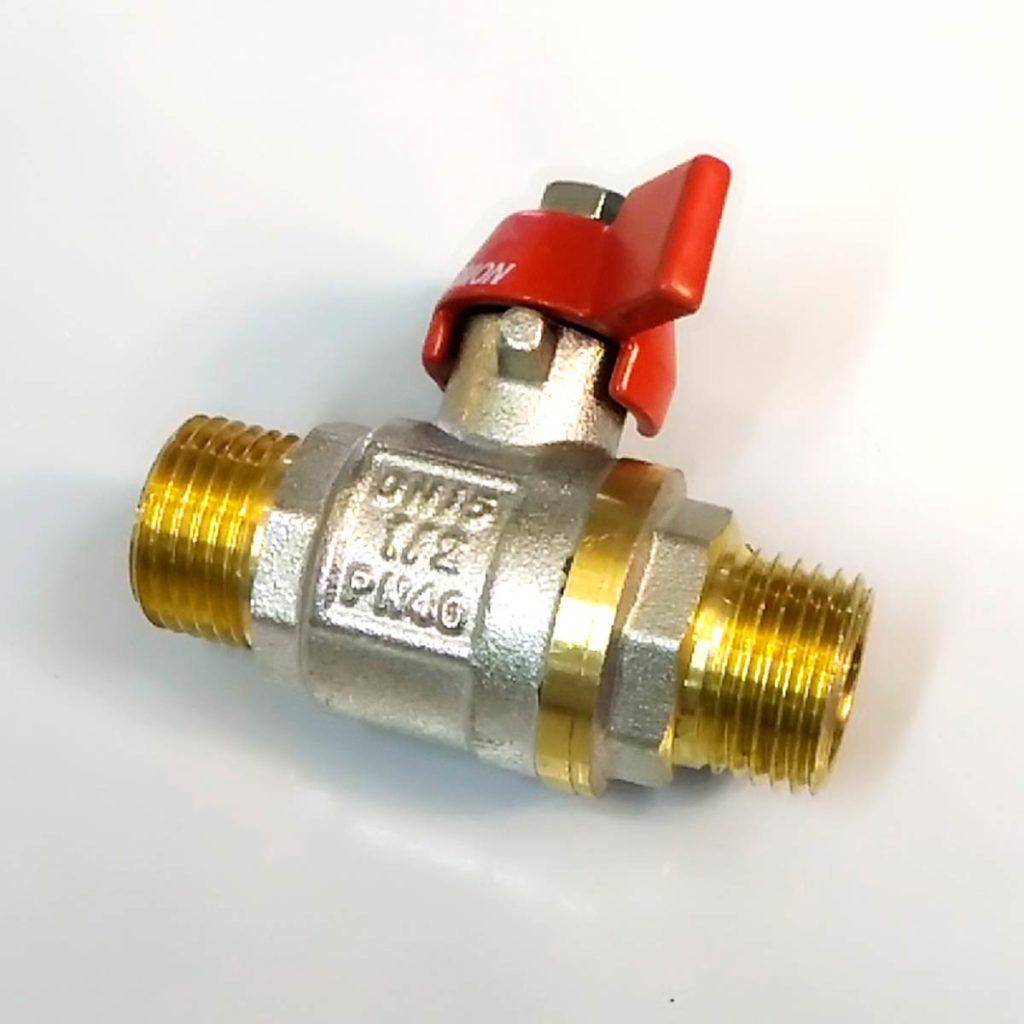

Врезка шарового крана

После того, как перекрыта вода и снят счетчик воды, водопровод перерезается рядом с перекрытым вентилем. Это самый сложный этап процесса монтажа, который требует специальных инструментов и крепежа. Крепежные детали и инструменты зависят от диаметра труб и материала их изготовления – могут потребоваться контргайки или разъемные муфты.

Защита от протечек воды в квартире — что выбрать?

Лучшие места для установка датчиков протечки воды

Хозяин квартиры наверняка уже знает, где в системе коммуникаций наиболее вероятна аварийная ситуация. Места протечки не меняются, даже если установлена новая сантехника. Если это новое помещение, то оптимальным местом будет переход между трубами или в нижней точке помещения, где пол под уклоном.

Защита от протечек воды в квартире — что выбрать?

Правила монтажа контроллера

К устройству обязательно подводят ноль и фазу, а чтобы не перепутать, к каким клеммам присоединяют провода, лучше использовать инструкцию по применению от производителя, или пронумеровать их для удобства работника.

Проверка работы системы

После того, как на модуле управления загорится зеленый сигнал, пластину датчика смачивают жидкостью из крана. При правильном подключении всех составляющих датчика, раздается тревожный сигнал, загорается красная лампочка и прекратится подача воды. Вернуть прибор в режим ожидания можно удалив воды с пластины и перезагрузив устройство.

Гидроизоляционные материалы

Некоторые специалисты рекомендуют квартиру оснастить гидроизоляционными материалами, которыми выложить пол на кухне, в ванной и туалете. Это не будет беспокоить соседей по мелким протечкам, а в случае большой аварии уменьшит её последствия. А если вы им покрыли потолок, то это будет воспрепятствовать проникновению воды в вашу квартиру.

Ссылки по теме: Двери из стекла: прозрачные, безопасные и надежные

Существует 3 типа гидроизоляционных материалов:

  • обмазочный;
  • оклеечный;
  • пенетрирующий.

Какой из них выбрать, решать собственникам квартиры, всё зависит от материальных возможностей.

Защита от протечек воды в квартире — что выбрать?

Подключение крана к реле

Данное реле имеет собственный плагин, через который можно управлять двумя каналами.

Управление краном происходит через режим Interlock.

Для активизации данного режима необходимо, чтобы один из каналов реле был включен.

Те, кто сталкивается с проблемой включения Interlock через Wi-Fi сеть, попробуйте проделать все через мобильное соединение (т.е. фактически через китайские сервера). Сделайте это один раз и больше эти настройки не изменяйте.

Ноль является общим проводником как для реле, так и для электрокрана. Управляющие фазы вентиля подключаются на контакты L1 и L2.

Благодаря режиму Interlock, в один момент времени активным может быть только один из контактов.

Проверить работоспособность на “сухую” можно через приложение Aqara на смартфоне. Первый канал должен закрывать вентиль, второй открывать.

Помимо крана холодной воды, параллельно можно подключить и вентиль от труб ГВС (горячего водоснабжения). Мощности реле хватит на несколько кранов одновременно.

Общая нагрузка доступная для подключения — 2,5кВт!

Как уже говорилось выше, кроме смартфона краном можно управлять через обычный комнатный двухклавишный выключатель света.

Для этого на общий вход выключателя подается напряжение с разъема реле L-IN (там, где перемычка). Два отходящих контакта двухклавишника соединяем с разъемами S1 и S2.

При нажатии одной клавиши кран откроется, другой – закроется.

Ошибка №4
Питание на эл.двигатель крана нужно подавать кратковременно, только в момент открытия или закрытия, нельзя чтобы оно “дежурило” там постоянно.

Поэтому еще до установки в систему, замерьте секундомером время работы вентиля. Обычно оно находится в пределах 20 секунд.

Ошибка №5
Также не рекомендуется подавать фазу на реле через физические выключатели, она должна идти только от самого реле.

Были прецеденты, когда реле сгорало и выходило из строя именно по этой причине.

Казалось бы, гораздо проще запитать выключатель от ближайшей распредкоробки, после чего соединить его с двухканальным Zigbee реле. На самом деле это приводит к непредсказуемым последствиям.

Настройка и подключение датчика Xiaomi

Вообще работу датчика можно настроить через три приложения:

Aqara Home

Apple Home Kit

MiHome

Вы его спокойно сможете подключить на IOS или Android и считывать все данные.

В приложении выбираете “добавить устройство” и соответствующий значок (Water Leak Sensor).

После чего соединяете его с хабом, зажав центральную кнопку. Все подключение происходит буквально одним нажатием.

Многие сталкивались с проблемой, когда датчик не подключался с первого раза и его приходилось коннектить повторно. В этом случае помогает следующая инструкция от xiaomi-smarthome.ru.

В нижней части датчика находится два контакта. При попадании между ними воды, они замыкаются и сенсор срабатывает.

Чтобы ваш водопроводный электрокран при таком срабатывании автоматически закрылся, в приложении смартфона создаете отдельный сценарий (Add New Scene).

По нему при обнаружении протечки совершается действие, а именно – подача питания по каналу №1. Через 20 секунд, питание должно прерваться (помним, что нельзя, чтобы напряжение постоянно дежурило на кранах).

При желании можно создать и второй сценарий. Когда протечка устранена и лужа высохла, подается напряжение по каналу №2. В результате кран открывается, через 20 секунд напряжение отключается.

Однако рекомендуется все же открывать кран только вручную.

При срабатывании датчика через приложение приходит уведомление на смартфон.

Сценарии лучше делать только автоматическими. В чем может быть подвох ручных сценариев?

В том, что команда на закрытие в этом случае будет идти через китайский сервер и в конечном счете может так и не дойти до адресата. При исчезновении интернета кран попросту не сработает.

При обычной автоматизации, даже при потере связи с облаком, хаб при аварии сам все сделает и устранит утечку.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
