Как устроена и зачем нужна термопара для газовой плиты?

Преимущества и недостатки

Главное преимущество газ-контроля — безопасность. В новостных сводках нередко встречаются сообщения о взрыве газа в жилых домах. Их все можно было предотвратить, если бы в плите имелась исправная система газ-контроля.

Система газ-контроля позволяет:

  • немного расслабиться и не сидеть на кухне все время приготовления еды, чтобы следить за огнем;
  • предотвратить случайную утечку газа, а значит, и взрывы, пожары и отравления;
  • обеспечить защиту от детей, которые любят покрутить рукоятки. При непродолжительном нажатии и следующем отпускании газ перестает идти. Обычно ребенок не способен удержать ручку в одном положении достаточное время, чтобы допустить включение газа.

Но есть и у такой системы и отрицательные стороны:

  1. Первое, на что жалуются люди — длительность включения конфорки. Дело в том, что датчик термопары нагревается не мгновенно, поэтому ручки надо удерживать около 5 секунд до начала работы газ-контроля. Если плита старая или не подвергается должному уходу, то это время может быть увеличено и до 20 секунд.
  2. Второй отрицательный момент связан с тем, что газ-контроль — это устройство из нескольких частей. А это значит, что оно может сломаться, выйти из строя или просто не работать. Такое достаточно редко, но все же встречается. Заменить или починить эту систему самостоятельно не так сложно, но опасно и запрещено законодательством.
  3. Третья часто встречающаяся жалоба людей — газ-контроль срабатывает даже на маленький огонь и выключает его. То есть, потомить кашу на небольшом огне не получится, так как он постоянно будет тушиться. Это не совсем правильная ситуация — в идеале такого быть не должно. Скорее всего, речь идет об отошедших контактах термопары, поэтому лучше вызвать мастера.

Отдельная категория людей основывается на том, что раньше в плитах не было газ-контроля, и все как-то жили. По их мнению, такая опция лишь увеличивает стоимость газовой плиты. На самом же деле, цены на технику без газового контроля и с ним приблизительно равны. Разница в пару тысяч рублей совершенно несоизмерима с безопасностью, которую эта система обеспечивает.

Зачем газовой плите термопара?

Газ в горелке плиты разжигается спичками, ручной пьезозажигалкой либо встроенным электроподжигом. Потом пламя должно гореть само без участия человека, пока топливо не будет перекрыто вентилем.

Однако нередко огонь на газовой варочной панели или в духовке гаснет в результате порыва ветра либо выплеска воды из закипевшей кастрюли. И тогда, если рядом в кухне никого нет, метан (либо пропан) начинает поступать в помещение. В итоге при достижении определенной концентрации газа происходит хлопок с пожаром и разрушениями.

Рабочая функция термопары – контроль наличия пламени. Пока газ горит, температура на кончике контрольного устройства доходит до 800–1000 0 С, а нередко и выше. В результате возникает ЭДС, которая держит газовый электромагнитный клапан на патрубке к горелке в открытом состоянии. Конфорка работает.

Однако при исчезновении открытого огня термопара перестает выдавать ЭДС на электромагнит. Происходит перекрытие крана и подачи топлива. В итоге газ не попадает в кухню, не скапливаясь в ней, что и исключает возникновение пожара от подобной нештатной ситуации.

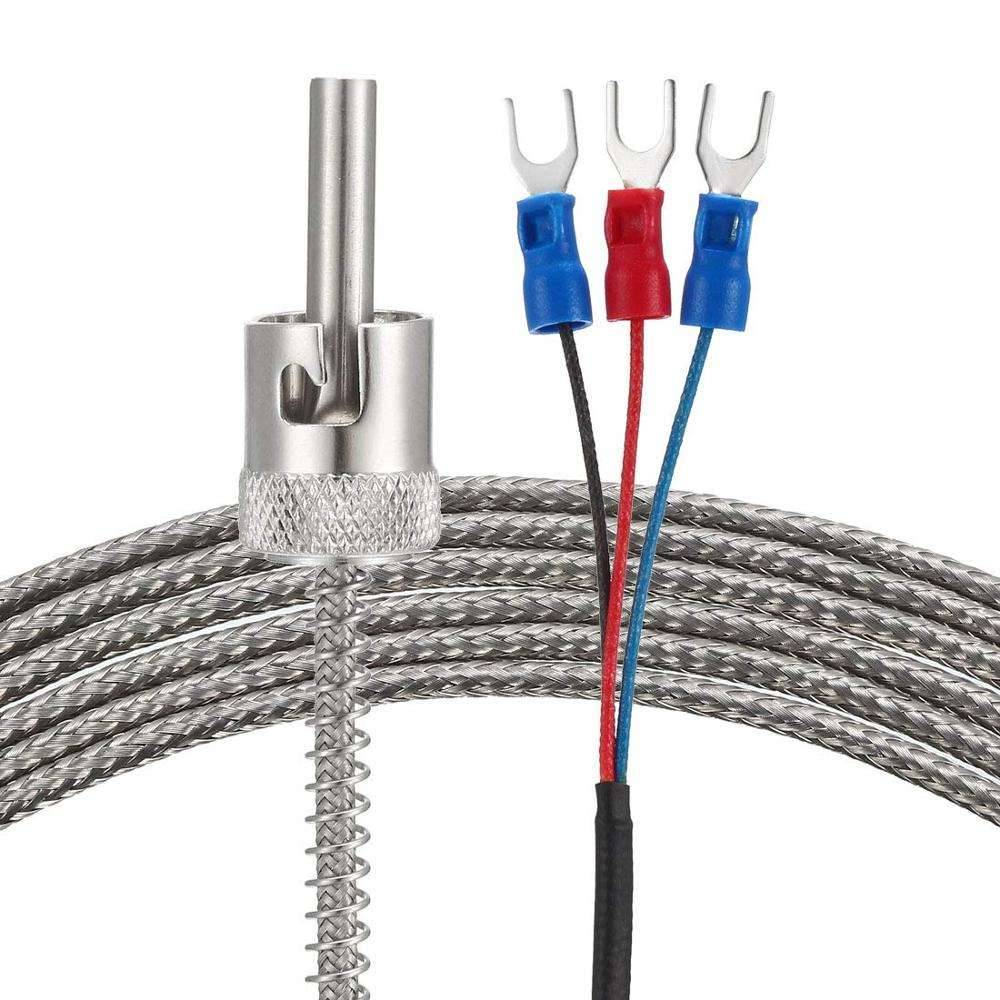

Термопара – это простейший температурный датчик без каких-либо электронных устройств внутри. В нем нечему ломаться. Он может лишь прогореть от длительного использования.

С полным набором датчиков, предназначенных для контроля и безопасности работы газовой колонки, ознакомит следующая статья, полностью посвященная этому интересному вопросу.

Среди достоинств термопар:

  • простота устройства и отсутствие ломающихся механических или перегорающих электрических элементов;
  • дешевизна прибора – порядка 800–1500 рублей в зависимости от модели газовой плиты;
  • длительный срок эксплуатации;
  • высокая эффективность контроля температуры пламени;
  • быстрое перекрытие газа;
  • простота замены, которую можно выполнить своими руками.

Сколько-либо значимый недостаток у термопары один – сложность ремонта прибора. Если термопарный датчик неисправен, то его проще заменить на новый.

Чтобы отремонтировать подобное устройство, необходимо сварить или спаять при высокой температуре (около 1 300 0 С) два разных металла. В быту дома добиться таких условий крайне сложно. Гораздо проще под замену купить новый контрольный блок для газовой плиты.

Основные схемы устройств

Что такого особенного в газовой плите? Простота и надежность. Две проволочки из разных металлов спаяны концами. Место соединения, называемое «спай», и есть тот датчик, что отслеживает температуру. Соединить можно и простой скруткой. Но при этом точность измерения будет страдать.

Как устроена и зачем нужна термопара для газовой плиты?

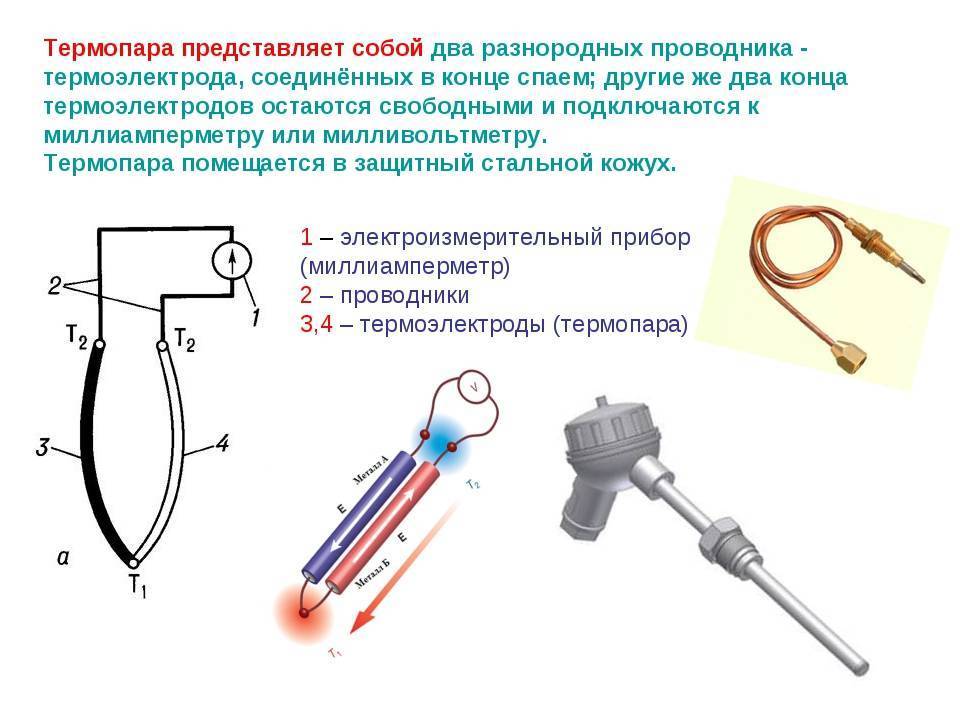

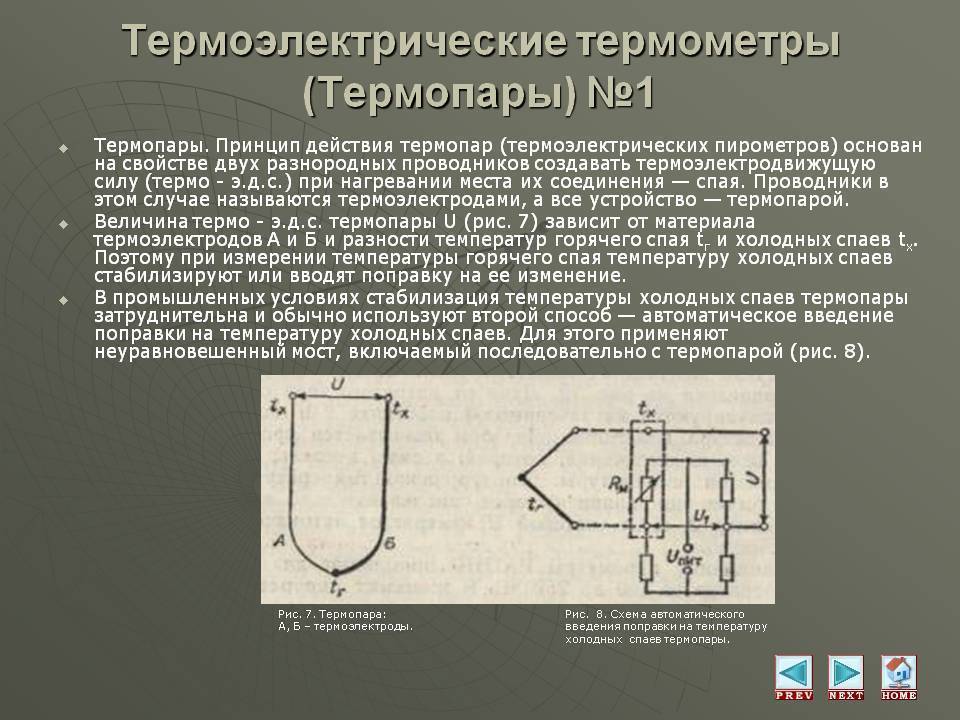

Датчиком в термопаре, который контролирует температуру, является место соединения, или «спай».

В промышленности, если нужен контроль высоких температур, проводники соединяют сваркой. Из-за того, что припой, применяемый в первом случае, имеет низкую температуру плавления. Такое соединение будет непрочным.

Впрочем, сварка тоже не идеальный вариант. От ее воздействия на металлы изменяются их структура, что отражается на качестве измерений.

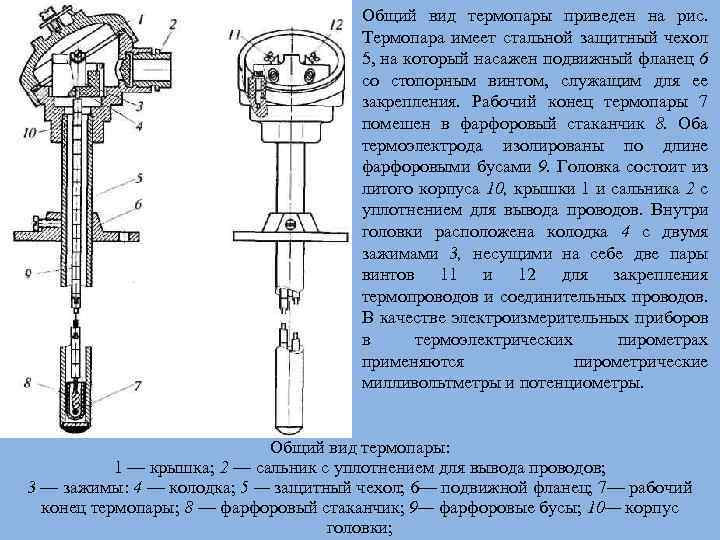

Конструкции различают по виду спаев:

  • открытый;
  • изолированный;
  • заземленный.

Первый по списку самый простой и используется в бытовых приборах. Следующие два позволяют применять термопару в агрессивных средах. В последнее время разрабатываются технологии термодатчиков с использованием полупроводников.

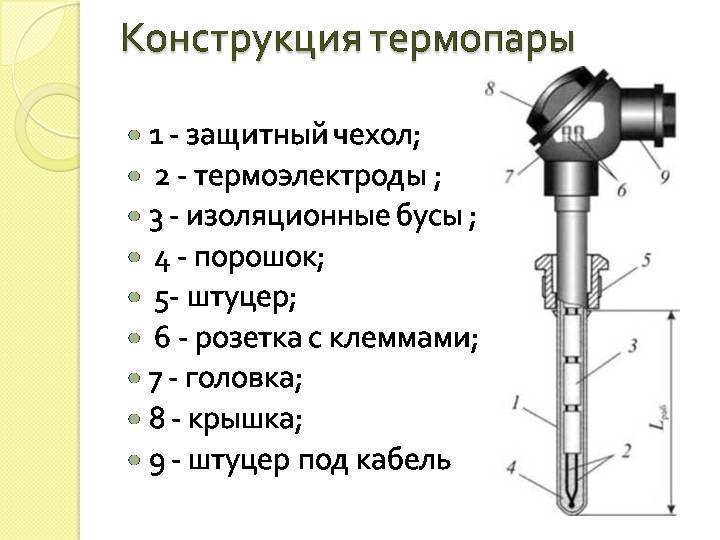

Изолированный слой термопар обеспечивает электрическую изоляцию от земли. При этом изоляция измерительного прибора не имеет значения. В случае, когда нет изоляции термопары, изолируют входы измерительных приборов. Без этого нельзя гарантировать точность измерений.

Как устроена и зачем нужна термопара для газовой плиты?
Специальный изолированный слой способствует электрической изоляции термопары от земли.

Что применяют для изоляции?

Изоляционный материал термопары добавляет свое сопротивление в рабочий контур. Что сказывается на точности и качестве измерений. Потому выбор изоляционного материала важный аспект.

При покупке термопары необходимо обратить внимание на материал изоляции, та как он влияет на качество измерений прибора.

При работе с высокими температурами термопара должна быть изолирована. Материал изоляции должен иметь не только термо- и электроизоляционные свойства. Необходимо подобрать материал, нейтральный по отношению к используемым металлам. Химические примеси изоляционного слоя, проникая в электроды, изменяют электрические свойства металлов.

Популярные статьи  Правильно ли я понимаю, что в счётчике срабатывает реле контроля напряжения, если я пытаюсь превысить лимит?

Как устроена и зачем нужна термопара для газовой плиты?
Приобретая термопару для высоких температур, надо выбирать прибор с хорошими изоляционными свойствами, чтобы избежать износа датчика и обеспечить его долгую и качественную работу .

Низкая устойчивость изоляции к высоким температурам приведет к скорому износу датчика, погрешностям в измерениях, замене дорогостоящего прибора.

Разновидности термодатчиков для газа

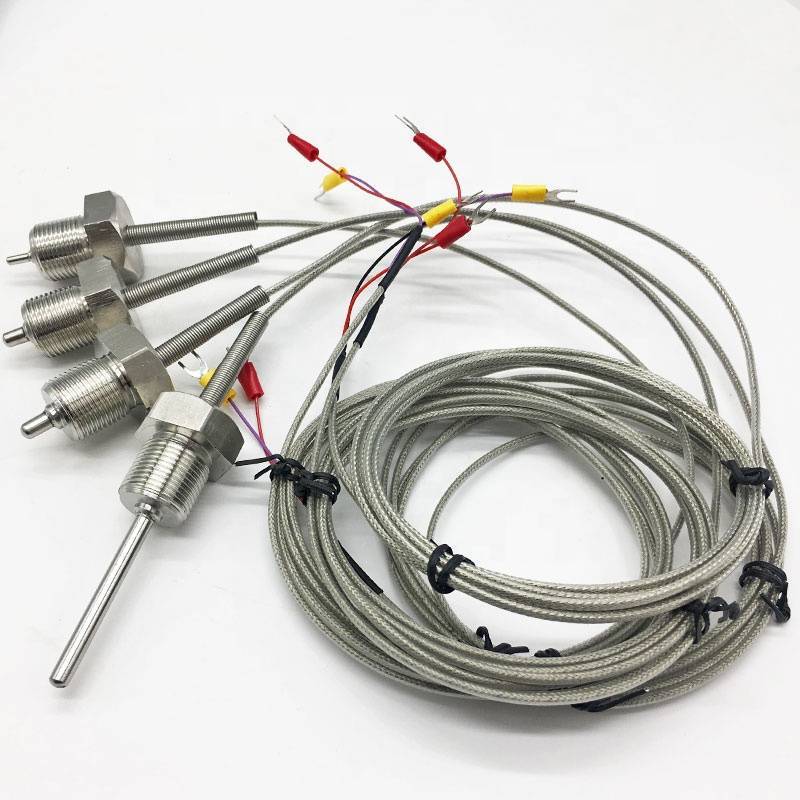

Термопары газовых плит различаются по сплаву проводников и типу подсоединения к клапану. И главное здесь – каждый производитель оборудования на газу использует свои варианты электромагнитов с разными разъемами подключения.

В большинстве случаев переставить термопарный датчик газконтроля с одно плитки на другую невозможно.

Термопара должна соответствовать модели газовой плиты, устанавливать «левое» контрольное устройство запрещается из соображений безопасности

Сплавы и металлы для создания термопар используются следующие:

  • константан+хромель;
  • медь+константан;
  • медь+копель;
  • нисил+нихросил;
  • алюмель+хромель;
  • константан+железо;
  • хромель+копель;
  • платинородий+платина;
  • вольфрам+рений.

От используемых сплавов зависит точность устройства и диапазон его рабочих температур. Например, хромель-алюмелевая термопара рассчитана на работу при 0–1100 0С, железо-константантная при 0–700 0С, а платино-платинородиевая выдерживает нагрев до +1700 0С.

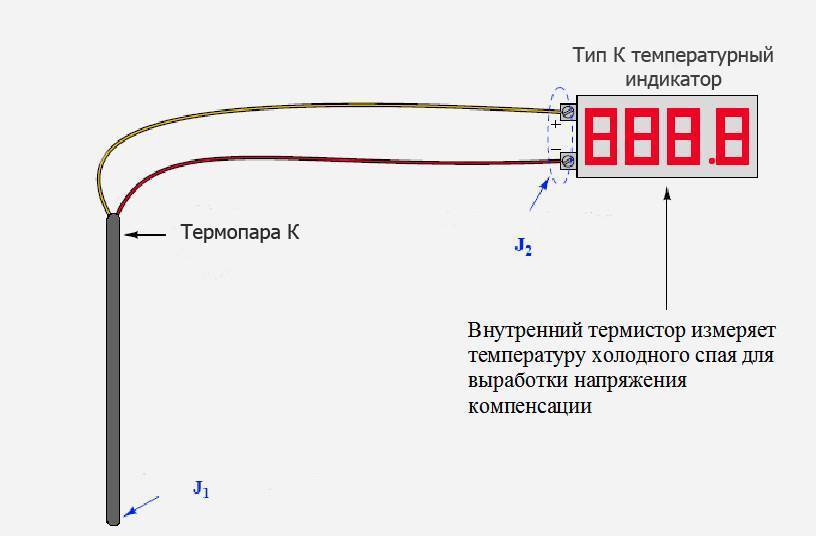

В бытовых газовых плитах обычно применяются термопарные датчики из алюмеля и хромеля либо константана и железа. Они недороги и вполне подходят для температурных условий варочной панели на газу.

Термостат газовой духовки

Для того чтобы духовка работала правильно и пища готовилась в заданном диапазоне температур, внутри шкафа установлен термостат или терморегулятор. Они могут быть механическими, электромеханическими, а также электронными, для контроля заданного режима используется поворотная ручка, кнопка или другие, более сложные и максимально точные устройства. Что же такое термостат в бытовой газовой плите и каким образом он регулирует режим работы духового шкафа?

Схема термостата газовой плиты:

Как устроена и зачем нужна термопара для газовой плиты? Схема дилатометрического терморегулятора духового шкафа: 1 — трубчатый стержень; 2 — подвижный клин; 3 — шарик; 4 — толкатель; 5 — подпружинный клапан; 6 — пружина.

Как работает терморегулятор газовой духовки

Принцип работы такого термостата очень прост. Дилатометр, фиксирующий повышение температуры в духовом шкафу, нагревается, что приводит к расширению линейного стержня. Он приводит в действие механизм, который, в итоге, воздействует на подпружинный клапан. Чем сильнее был нагрев внутри духовки, тем дальше продвинется подпружинный клапан и больше закроет отверстие для подачи газа. Соответственно, при понижении температуры происходит уменьшение линейного стержня и система работает в обратном порядке, открывая большее отверстие для доступа газа и увеличения температуры внутри духового шкафа.

Как устроена и зачем нужна термопара для газовой плиты? Термостат газовой духовки

Максимальная температура внутри духовки ограничивается ручкой-переключателем, установленной на передней панели газовой плиты.

Как проверить, исправен ли термостат

Как устроена и зачем нужна термопара для газовой плиты?Разобравшись, что такое термостат или регулятор температур в газовой плите, необходимо убедиться, что этот прибор работает исправно.

Сильные погрешности в показаниях прибора способны испортить любые кулинарные шедевры. В одном случае пища просто сгорит, в другом — останется сырой. Для проверки термостата лучше всего пригласить специалиста, который с помощью точных приборов выявит любые отклонения в температурных показателях, вплоть до 1 °С. Если же такой возможности нет, а разница в 3-5 °С не имеет большого значения, проверку можно выполнить самостоятельно:

  1. Включить духовку на режим 150 °С;
  2. Поместить внутрь духовки механический термометр, предназначенный для измерения температуры в соответствующем температурном диапазоне;
  3. Оставить включенной духовку на 20-25 минут, пока температура не достигнет нужных показателей;
  4. Через 20 минут проверить показатели температуры на термометре и термостате. Если разница показателей превышает 5-10 °С, регулятор температур нуждается в ремонте.

Важно: для ремонта газовой плиты необходимо пригласить специалиста, так как проблема может быть не только в испорченном терморегуляторе, но и в ощутимых теплопотерях из-за неплотно прилегающей дверцы

Замена

Замена термопары в газовой плите должна выполняться только в специализированном центре. Но ее достаточно просто произвести своими руками, при соблюдении строгих мер безопасности. Перед заменой термопары газовой плиты, ее необходимо приобрести. На корпусе элемента есть маркировка английской буквой. Именно эта маркировка указывает на химический состав стержней внутри корпуса. Установка элемента с другим составом может повлиять на время открытия или закрытия клапана, общую чувствительность детали. Также детали с иной маркировкой могут иметь отличные от оригинала соединительные детали, толщину и длину трубки. Нужно приобрести именно полный аналог. Далее необходимо:

  1. Выключить плиту из электрической розетки.
  2. Отключить подачу газа в главном вентиле.
  3. Снять верхнюю панель газовой плиты.
  4. Отсоединить от крепления термоэлемент. Наконечник постоянно находится под высокой температурой и может трудно откручиваться. Перед демонтажем лучше воспользоваться очистителем ржавчины. Гнуть и ломать крепление строго запрещается.
  5. Заменить неисправную деталь на новую.
  6. Собрать плиту в обратном порядке.
  7. Подключить печь к электричеству.
  8. Открыть подачу газа.
  9. Проверить работу устройства.

Перед тем как поменять термопару, обязательно обезопасить себя от утечки газа и поражения электрическим током.

При покупке новой детали взамен старой, нужно обратить внимание на длину токопроводящей трубки. Она должна быть идентична заводскому аналогу

При монтаже на газовую плиту необходимо установить трубку по местам крепления, она не должна болтаться, провисать, находится вблизи пламени.

Также при установке наконечника термопары нужно соблюдать расстояние между ней и конфоркой. Близкое расположение значительно снизит срок службы детали, если расположение превышает 1 см, это грозит проблемами с воспламенением газа.

Замена

Замена термопары в газовой плите должна выполняться только в специализированном центре. Но ее достаточно просто произвести своими руками, при соблюдении строгих мер безопасности. Перед заменой термопары газовой плиты, ее необходимо приобрести. На корпусе элемента есть маркировка английской буквой. Именно эта маркировка указывает на химический состав стержней внутри корпуса. Установка элемента с другим составом может повлиять на время открытия или закрытия клапана, общую чувствительность детали. Также детали с иной маркировкой могут иметь отличные от оригинала соединительные детали, толщину и длину трубки. Нужно приобрести именно полный аналог. Далее необходимо:

  1. Выключить плиту из электрической розетки.
  2. Отключить подачу газа в главном вентиле.
  3. Снять верхнюю панель газовой плиты.
  4. Отсоединить от крепления термоэлемент. Наконечник постоянно находится под высокой температурой и может трудно откручиваться. Перед демонтажем лучше воспользоваться очистителем ржавчины. Гнуть и ломать крепление строго запрещается.
  5. Заменить неисправную деталь на новую.
  6. Собрать плиту в обратном порядке.
  7. Подключить печь к электричеству.
  8. Открыть подачу газа.
  9. Проверить работу устройства.

Перед тем как поменять термопару, обязательно обезопасить себя от утечки газа и поражения электрическим током.

При покупке новой детали взамен старой, нужно обратить внимание на длину токопроводящей трубки. Она должна быть идентична заводскому аналогу

При монтаже на газовую плиту необходимо установить трубку по местам крепления, она не должна болтаться, провисать, находится вблизи пламени.

Также при установке наконечника термопары нужно соблюдать расстояние между ней и конфоркой. Близкое расположение значительно снизит срок службы детали, если расположение превышает 1 см, это грозит проблемами с воспламенением газа.

Популярные статьи  Существуют ли ограничения по установке многотарифного счетчика?

Советы по безопасности

Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.

Очень важно регулярно проверять точность показаний прибора, это может предотвратить серьезную катастрофу. Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:. Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

  • Некорректно спаяны провода.
  • Есть электрический шум.
  • Утечка уже произошла.
  • Термоэлектрическая неоднородность.

Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:

  • Использовать большую по толщине проволоку.
  • Позаботиться об отсутствии температурных перепадов на участке.
  • Следить, чтобы проволока не испытывала натяжения и не колебалась.
  • Использовать датчики только в рабочем температурном разбросе.

Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.

Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену.

Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.

Чем измеритель t отличается от датчика

Как устроена и зачем нужна термопара для газовой плиты?

Схема работы топливного клапана на автоматике предусматривает, кроме термопары, также термобаллон.

Он отключает основную горелку, когда теплоноситель нагрелся до нужной t. Термобаллон соединен с клапаном котла.

По виду медные соединительные трубки измерителя и колбы датчиков (изготовлены из меди) несколько смахивают друг на друга. Не имеющий достаточного опыта домашний мастер обознаться.

Рассмотрим, чем различаются температурный измеритель и термопара.

Конструктивно датчик представлен цилиндрическим сильфоном, изготовленным как медная колба, у которой один конец запаян.

У термобаллона капиллярная трубка, которой он присоединяется к газовой автоматике, гораздо тоньше, чем датчик. Причем термочувствительная колба расположена внутри погружной гильзы, иногда – устанавливается под обшивку около водяной рубашки.

Рядом с запальником она никогда не крепится. Кроме того, измеритель t и разъем термопары имеют разные d гайки, а первый иногда и вовсе не отсоединяется от клапана.

Для информации. У термобаллона другой принцип действия. Когда колба нагревается, происходит расширение специальной жидкости, что у нее внутри. Давление по капилляру поступает на клапан и основная горелка затухает. Но запальник не гаснет.

Неисправности

Определить неисправность элемента газового контроля достаточно просто. У неисправного датчика следующие признаки неисправности:

  1. Во время включения конфорки, пламя не разгорается. Причина в не открывшемся клапане подачи газа. Если плита оборудована кнопочным включением, кнопка отожмется обратно, сразу после нажатия.
  2. После включения, пламя горит недолгое время и снова тухнет. Причина та же. На плитах с кнопочным управлением, отключение произойдет сразу после нажатия.

Итак, причин всего две и обе ведут к клапану. Для определения неисправности необходима последующая проверка.

Термопара для газового котла: виды, особенности и принцип работы

Любой котел, независимо от вида и принципа его действия, нуждается в термопаре — устройстве, которое будет контролировать температуру в камере сгорания и автоматически перекрывать подачу газа при исчезновении пламени.

Термопара для газового котла — необходимый элемент в системе отопления, который помогает избежать перегрева котла и возможности его поломки.

Термопара для газового котла

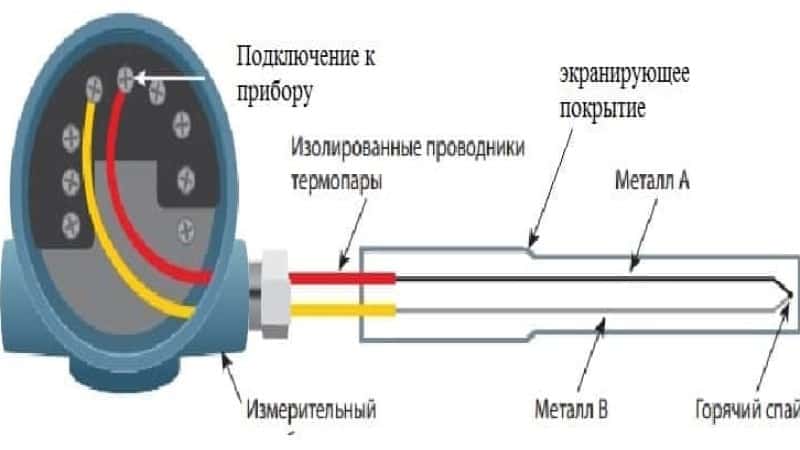

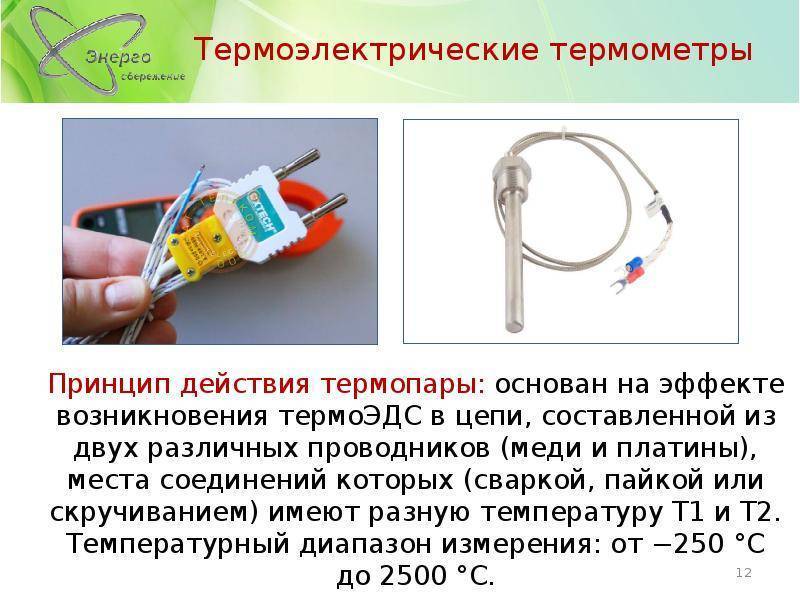

Принцип работы термопары

Чтобы понять как работает термопара в газовом котле, в первую очередь необходимо познакомиться с его устройством и принципом действия.

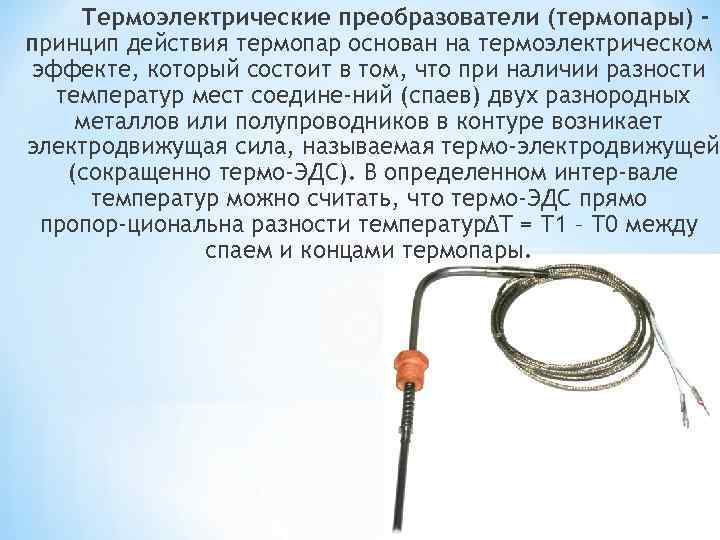

Термопара — это конструкция из двух пластин-проводников, которая состоит из разных сплавов. Устройство является достаточно простым, но в то же время надежным.

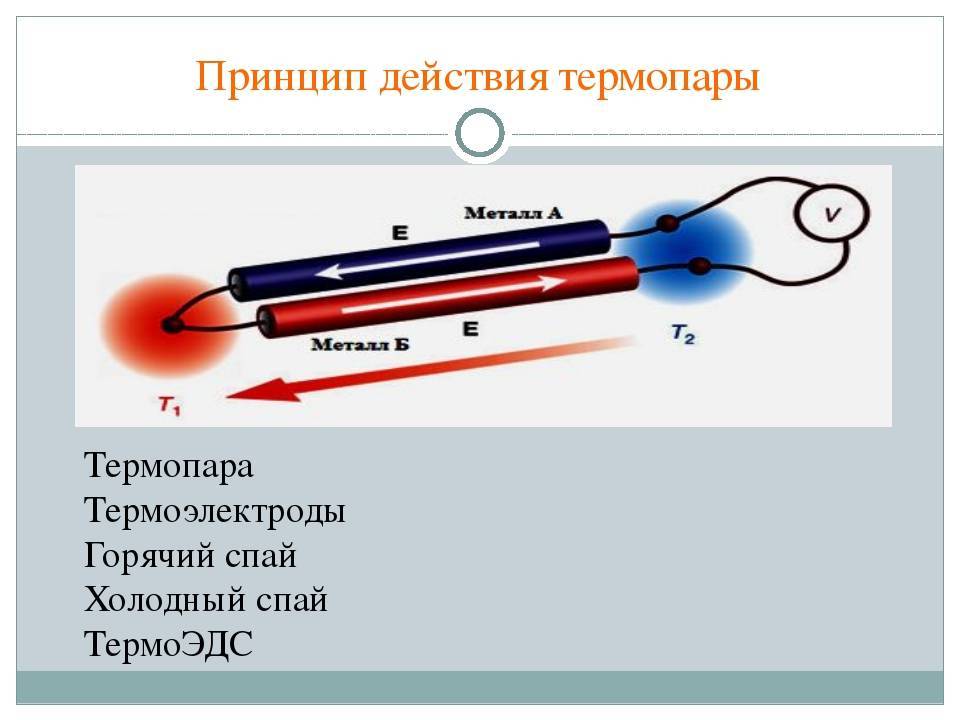

Принцип работы данного устройства базируется на физическом явлении — эффекте Зеебека.

Процесс образования электродвижущей силы на границе стыка двух разнородных проводников, контакты которых имеют температурные отличия. Эффект Зеебека

Если две детали из разнородных металлов прочно соединить, а место соединения нагреть, то на холодных окончаниях спаянного проводника появится разница потенциалов — напряжение. При появлении напряжения клапан сразу автоматически открывается, позволяя топливу проходить к запальнику.

Принцип работы термопары газового котла

Виды термопар

Сегодня рынок котельного оборудования отличается обилием разнообразных термопар, которые подразделяются на несколько типов. Металл, использующийся при их изготовлении, является главным критерием, на основе которого они дифференцируются.

Из неблагородных металлов

Из благородных металлов

В системах автоматики котлов чаще используются термопары типов: E, J, K.

Подключение и проверка

Подключение термопары должно производиться электродами (проводами), изготовленными из того же материала, что и подключаемая термопара.

Либо могут использоваться металлические провода, которые имеют характеристики, аналогичные свойствам электродов на самой термопаре.

Перед подключением термопар для котлов отопления, важно зачистить концы проводов, чтобы удалить окислы, которые оказывают влияние на точность измерений. А во время установки важно проследить за тем, чтобы трубки отвода и подачи топлива были опущены строго вниз

В случае, если термопара сломалась, как правило, восстановить ее уже невозможно, поэтому важно знать, как проверить термопару мультиметром на газовом котле. Срабатывать рабочая термопара должна после 10-30 секунд нагрева

Срабатывать рабочая термопара должна после 10-30 секунд нагрева

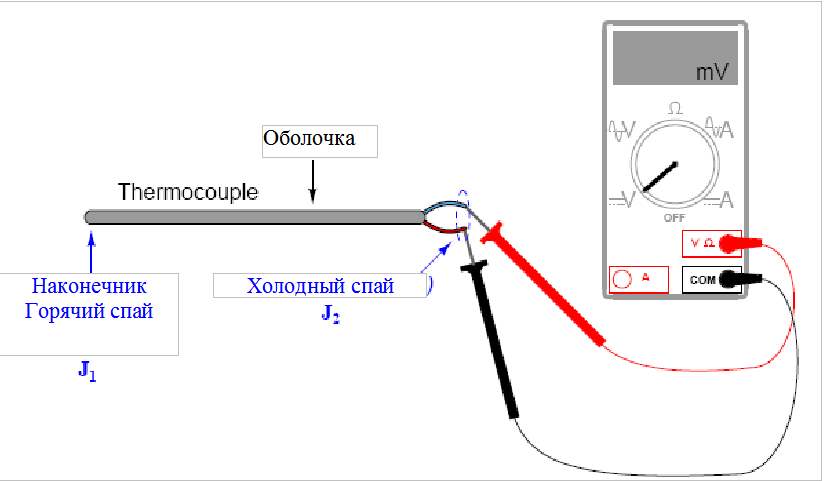

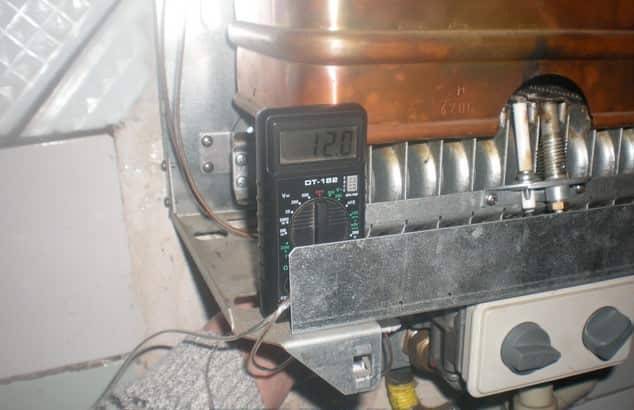

Чтобы проверить её работоспособность, достаточно соединить один конец с мультиметром — измерительным датчиком, а другой конец нагреть, используя газовую горелку либо зажигалку.

Комбинированный электроизмерительный прибор, который может быть цифровым и аналоговым, объединяет в себе несколько функций (как минимум функции вольтметра, омметра, амперметра). Мультиметр

Рабочая термопара должна иметь напряжение в районе 50 мВ.

В случае подтверждения неисправности термопары, заменить её можно своими руками.

Ремонт термопары своими руками

Чтобы устранить неполадку своими руками необходимо:

  • прижимную гайку открутить гаечным ключом и и достать ее конец;
  • шнуровкой-нулевкой очистить от загрязнений;
  • произвести проверку термопары мультиметром;
  • убедиться, что все показатели соответствуют нормам;
  • собрать термопару обратно и запустить котел.

Если починить термопару не удается, то всегда есть возможность купить новую. Российский рынок предлагает большой ассортимент данных приборов, выпускаемых различными производителями, например, АБАТ, АОГВ, АКГВ. Их цена колеблется в диапазоне от 300 до 2000 рублей. На газовые котлы иностранного производства (например, Bosch, Viessmann, Vaillant) цена термопары будет выше.

Популярные статьи  Электрическое оборудование (электрооборудование): определение, примеры, классификация

Сегодня термопары нашли активное применение в автоматике газовых котлов, выбор их на рынке велик, и каждый имеет возможность приобрести универсальную термопару. Однако, выбирая термопару самостоятельно можно столкнуться с рядом трудностей. Следует обратиться к специалисту, который подскажет как выбрать прибор, соответствующий всем характеристикам газового котла. Также можно воспользоваться таблицей зависимости технических характеристик прибора с характеристиками газового котла.

Комментарии

Войдите, чтобы ответить

Либо это никто не читает, либо одно из двух. Интересная статья. Жаль, тяжело читается.. Шрифт мелкий и расплывчатый. А на картинках текст (в пояснительных рамках) и вовсе нечитабельный. Видимо материальчик содран откуда-то и некачественно скопирован. Посмотреть бы оригинальчик.

Войдите, чтобы ответить

сбросьте свой @ . сброшу на почту. статью. если будет тот же эффект — подкорректирую , я «афтар» этого творения. плагиатом не занимаюсь. ). ковырялся лично..

Войдите, чтобы ответить

не понятно почему потерялось качество . в оригинале Word-документ выглядит безупречно.

Войдите, чтобы ответить

Войдите, чтобы ответить

Добрый день. Хотел узнать мнение или получить совет у знатоков. «Перестал» работать клапан: проверил по отдельности термопару — выдает 40мВ от обычной горелки; проверил клапан — срабатывает начиная от 700мВ точно(дохлая батарейка ААА). В чем косяк пока не понимаю, т.к. вроде едс термопары в границах нормы(очень удивлен показателю вашей термопары. Может в нем и есть проблема. ). Т.к. клапан работает от внешнего питания, хотел узнать — обмотка на клапане не накроется при таком использовании?

Войдите, чтобы ответить

Добрый день,показателей термопары я не знаю ,т.к. она вышла из строя ,но клапан срабатывал где-то около 1в,»тянул» 400ма.Вся «кухня» моя в посте ,при питании от внешего блока питания актуальна как временное решение проблемы на период приобретения(покупки) клапана или термопары ,или комплекта в целом.Если не думаете их приобретать — выкрутите клапан,снимите прокладку резиновую,снимите пружинку -исчезнет головная боль. ) Плита превратится в СССР — девайс. )Удачи.

Войдите, чтобы ответить

PS. Попробуйте отревезировать контактные соединения со снятием термопары ,зачистки посадочного места т.п . соединения клеммы с корпусом .Сдаётся мне — больная ваша термопара. За обмотку клапана не беспокойтесь.Повышайте напряжение до срабатывания клапана — он лишнего тока не возьмёт.

Войдите, чтобы ответить

Благодарю за столь скорый ответ! Контакты термопары по мере возможности уже зачистил, но, увы, или к счастью, кроме нагара там нечего было чистить. Замеры я уже делал на тестовом стенде без лишних деталей. Учитывая прожорливость клапана, мне тоже кажется что проблема в термопаре, но в противовес этому идет таблица ТЭДС стандартных термопар(https://kipiya.ru/2008/04/04/tablica-termo-eds-standartnyx-termopar/, https://temperatures.ru/pages/graduirovochnye_tablicy), где максимальные показания не превышают 70мВ. Именно поэтому я и стал искать помощи, ибо на данный момент сложилось два впечатления: испортилась обмотка клапана раз так много требует для удержания и испортилась термопара раз выдает так мало. Но и то, и другое не выдерживает критики. Либо я что то упускаю. В общем остается два варианта, либо убрать клапан, либо покупать комплект. А пока просто обойду термопару с помощью внешнего питания.

Войдите, чтобы ответить

в плане стандартов — таблица орентирует на промышленные термопары ,слаботочные (стандарты СССР- СНГ,) что касается газ-контроля — эти термопары «заточены » под буржуйские плиты.По сути промтермопары выдают СЛАБОТОЧНЫЙ СИГНАЛ на электронные приборы (с дальнейшим усилением такового) для контроля термопроцессов. .Что касается т/п газ-контроля ,то она (она спецназом разработана для клапана) выдаёт значительный ток на клапан ,а клапану нужно преодолеть сопротивление пружины и ещё придавить прокладку. На производстве есть закалочные трансформаторы (напайка резцов). выдают 2вольта с понижающей обмотки между контактами.Зажимается резец ,накаляется. идёт ток 400 — 600а. примерно и термопара газ-контроля расчитана на ток до 500ма. Газ-контроль отсекает газ от краников духовки,горелок..Не куда он далее не пойдёт пока вы не откроете краник. Если посмотреть комменты в инете про газ-контроль ,можно сделать вывод — он не совершенен,недолговечен. = смывной бачёк с блоком электроники. ) Его ставят чтобы» срубить бабло «( ИМХО ). и запчастей нет. Для самодельщиков есть где поупражняться.

Устройство

Универсальная термопара имеет несколько составляющих.

  • Основа устройства состоит из совершенно разных типов металла, они соединены между собой спайкой. Металлы могут быть двух видов, часто используют такие пары, как сплавы хромеля и константана, железа и константана, алюминия и хромеля, нихросила и нисила, а также меди и константана. Стоит отметить, что для газовой плиты используют самые простые и дешевые металлы – это алюминий и хром.
  • Устройство имеет экран с цифровыми обозначениями, в случае изменения температуры оно получает показатели в виде цифр.
  • Устройство имеет силу для открытия магнитного клапана в тот момент, когда это необходимо.
  • Электрический ток, который поступает из устройства, не дает закрыть магнитный клапан. Это предоставляет возможность прекратить подачу газа к технике, если пламя погасло.

Кроме этого, датчик термопары делится на два типа.

  • Датчик бывает заземленным. Это самый распространённый вид устройства. Его производят с помощью сварки двух металлических концов, образуя при этом общий узел, на конце он имеет специальный стержень. Приспособление этого типа очень быстро откликается. Дело в том, что устройство гильзы напрямую контактирует с внешней оболочкой. Несмотря на большинство плюсов, устройство этого типа имеет один минус – это повышенная чувствительность прибора. Если возникают электрические помехи, то прибор сразу реагирует на это.
  • Термопара может также быть незаземленной. В этом случае два металлических конца также имеют сварку, но они не соединяются между собой. Пример такого устройства – мультиметр, имеющий термопару. Плюс этого типа устройства в том, что он не так чувствителен, как первый тип, потому что оснащен специальным чехлом – минеральная изоляция, разделяющая два элемента прибора.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
