Провод заземления: маркировка, цвет, требования, сечение

Проверка правильности маркировки и расключения

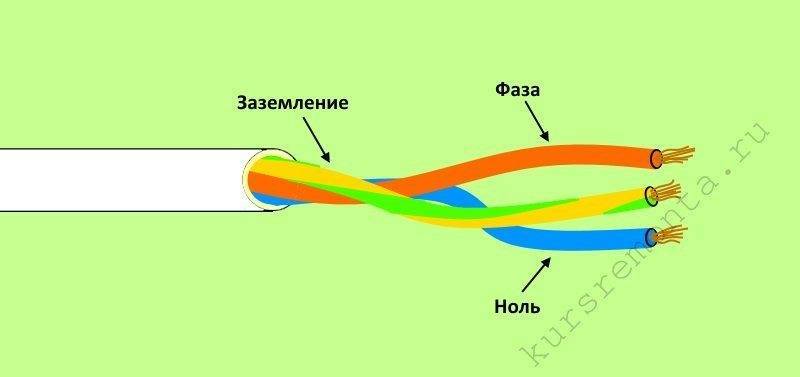

Цветовые схемы в электротехнике помогают ускорить опознавание проводов. Однако полностью полагаться на цветовые обозначения не стоит, так как вполне возможна ошибка при подключении. Исходя из этого рекомендуется проверять, соответствуют ли цвета предназначению проводов.

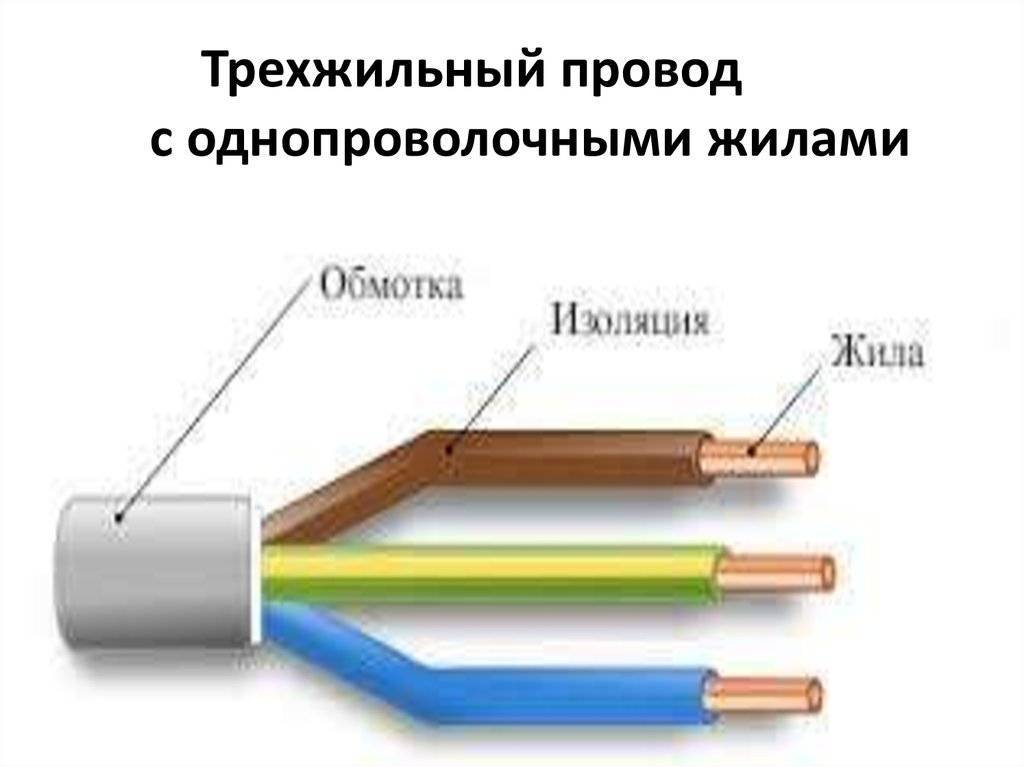

Если провод двухжильный, проблем с определением нужного провода не возникнет. Однако в случае с трехжильным кабелем, не обойтись без мультиметра. Его фиксируют на фазе, после чего проверяется другой контакт проводника. При обнаружении нуля прибор покажет 220 вольт. Для заземления показатель будет меньше 220.

Видео в развитие темы

Источники

  • https://elektrik-sam.ru/jelektroprovodka/3377-kakoj-provod-ispolzovat-dlja-zazemlenija.html
  • http://petrem.ru/kakoy-provod-luchshe-ispolzovat-dlya-zazemleniya/
  • https://www.asutpp.ru/provod-zazemleniya.html
  • https://StrojDvor.ru/elektrosnabzhenie/kak-pravilno-vybrat-sechenie-dlya-provoda-zazemleniya/
  • https://samelectrik.ru/provod-dlya-zazemleniya.html
  • https://yastroyu.ru/obzor/36610-kak-pravilno-vybrat-sechenie-dlya-provoda-zazemleniya.html
  • https://rusenergetics.ru/provoda-i-kabeli/zazemleniya

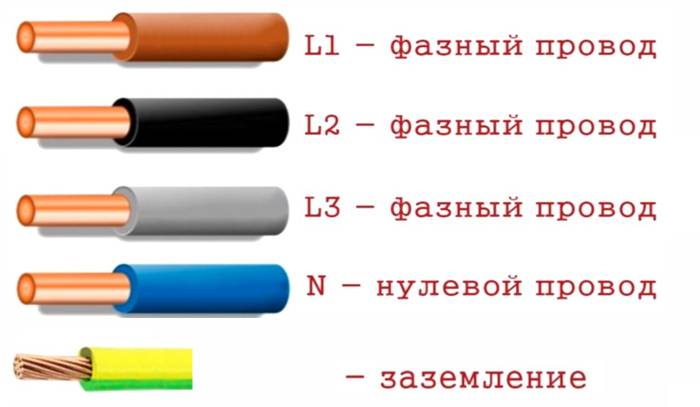

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

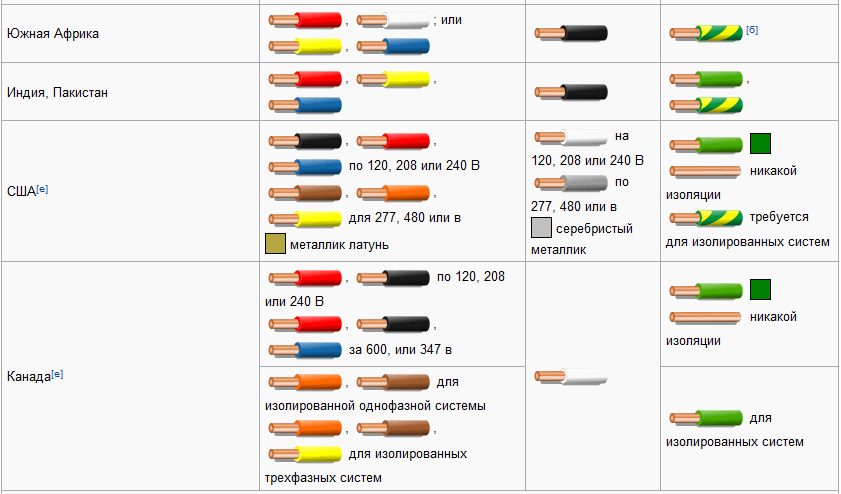

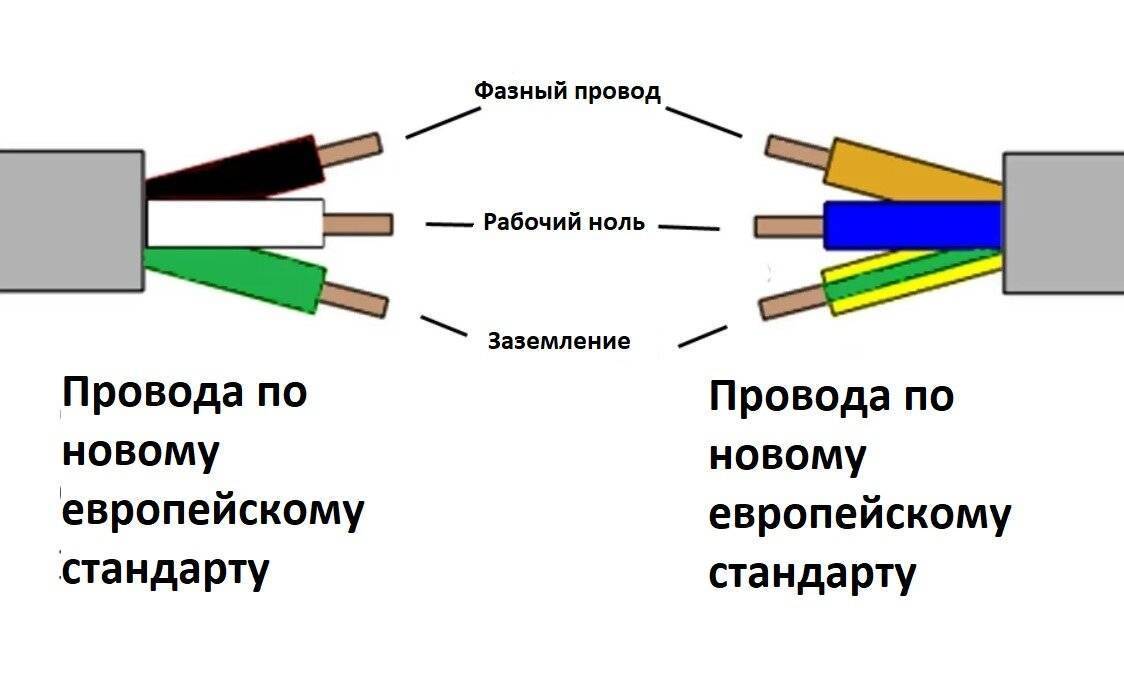

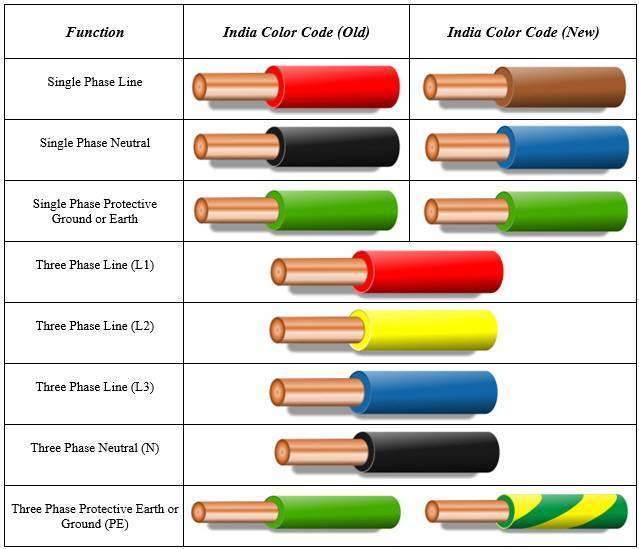

Цвета проводов за рубежом

Провод заземления: маркировка, цвет, требования, сечение

Провод заземления: маркировка, цвет, требования, сечение

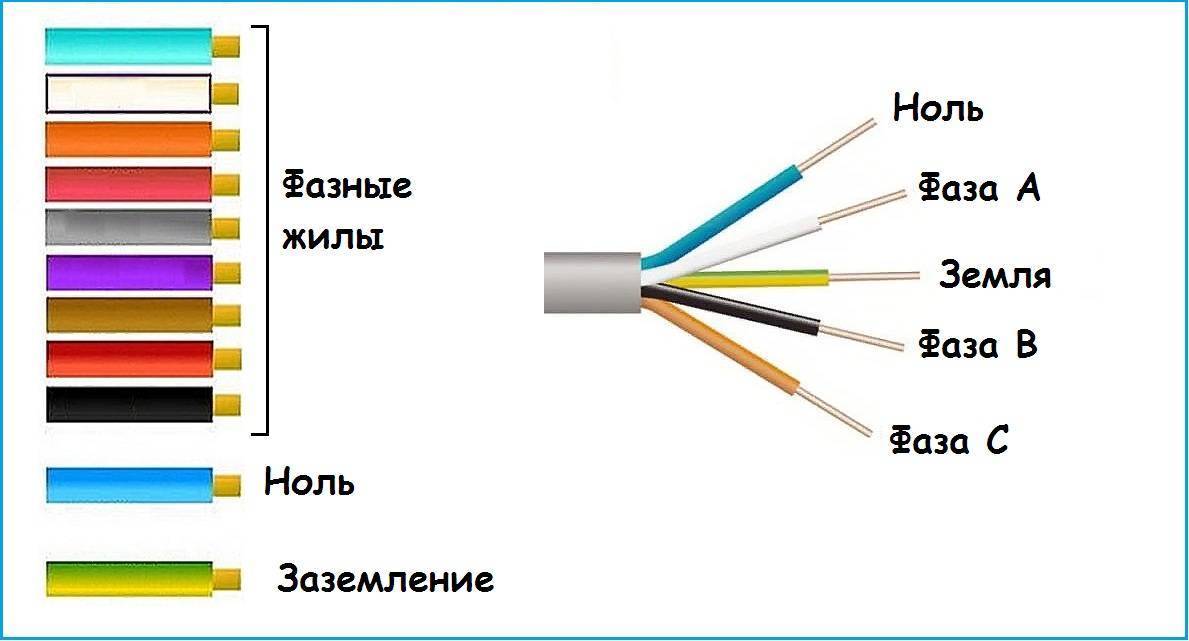

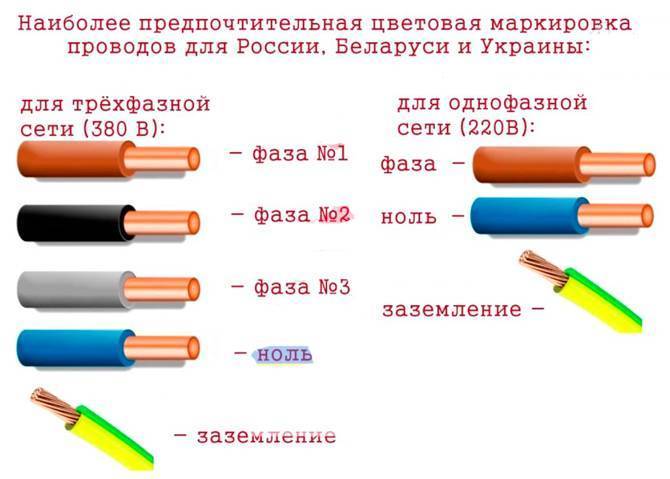

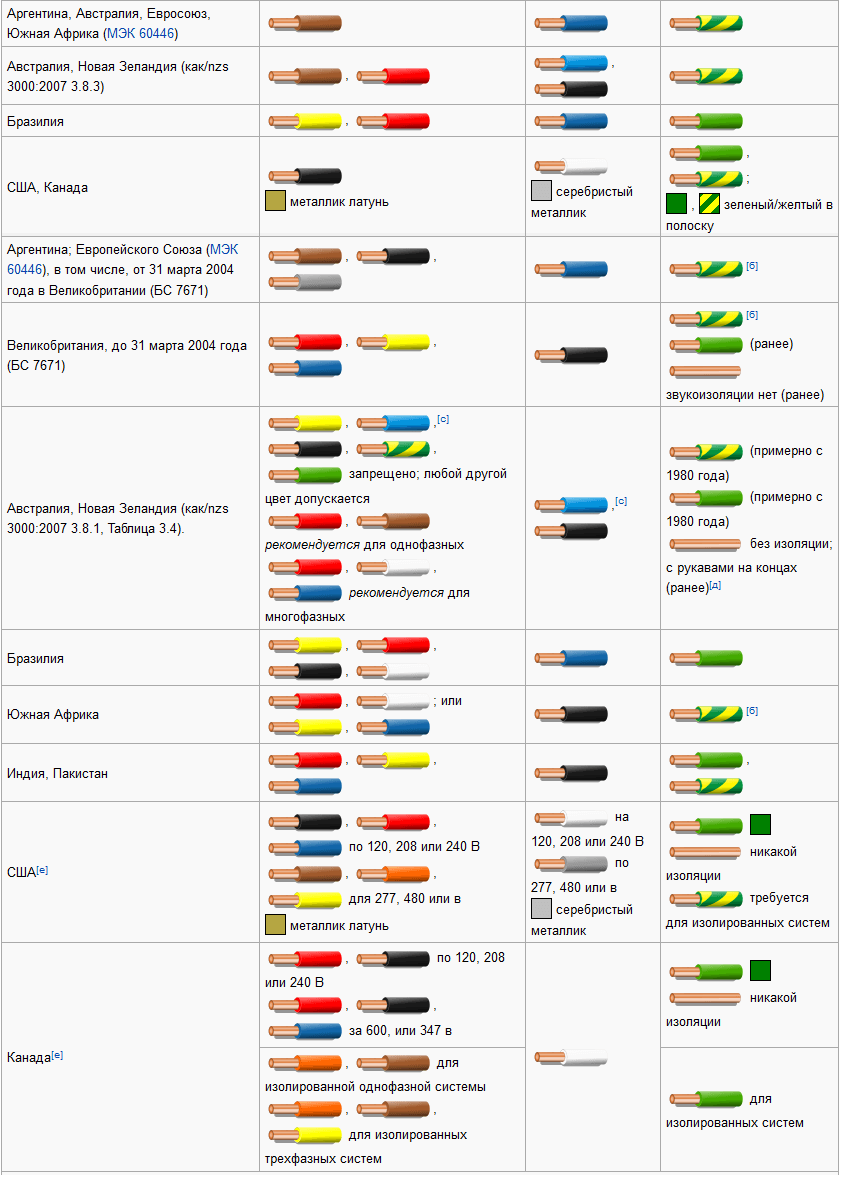

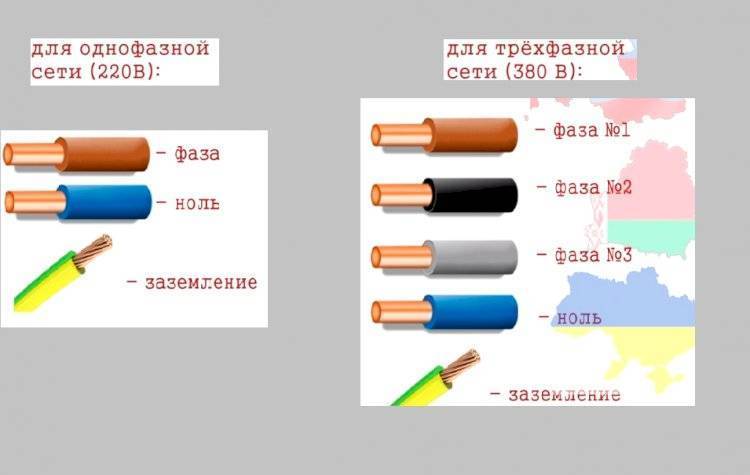

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Что лучше купить для частного дома и ванной

Теперь рассмотрим, как выбрать провод для заземления применительно к конкретному месту установки.

Для дома

При монтаже заземляющей конструкции в частном доме учтите сечение проводки и наличие заземляющего контура. Если заземлитель вкопан в землю, а шинка выведена, остается подобрать правильный кабель.

Обратите внимание на следующие моменты:

Сечение. Должно подбираться с учетом условий эксплуатации. В большинстве случаев для дома можно использовать провод от 4 кв. мм и толще.
Если применяется провод сечением 6 кв. мм без изоляции, необходимо отдать предпочтение многожильному проводнику.
В роли заземлителей рекомендуется использовать стальную арматуру, имеющую диаметр от 16 кв. мм

Допускается применение стального уголка на 50 мм и более.
После окончания работ важно измерить сопротивление, которое не должно превышать 4 Ом.

При выборе кабеля можно использовать любой из предложенных выше — ВВГ, ПВ-6, NYM, ESUY, ППВ и другие.

Читайте – как сделать заземление в частном доме.

Для ванной

Если речь идет о ванной комнате, важно заземлить все металлические элементы. В эту категорию входит корпус металлической ванны, трубопроводы горячего и холодного водоснабжения и другие металлические элементы

Сечение провода заземления должно быть не менее 2,5 кв. мм, но при использовании более толстого фазного провода необходимо использовать и «землю» на 4 кв. мм.

Провод заземления: маркировка, цвет, требования, сечение

Провода, которые подключены к металлических элементам, можно вывести на общую шинку, а оттуда направить провод в щиток или к автоматам (должен быть заземляющий провод под болтовое соединение).

Используемый проводник может быть гибким или одножильным в зависимости от особенностей прокладки. Здесь решение принимается на месте.

Важный момент — требование к стойкости кабеля по температуре и влаги. Указанные выше марки проводов в полной мере соответствуют необходимым характеристикам.

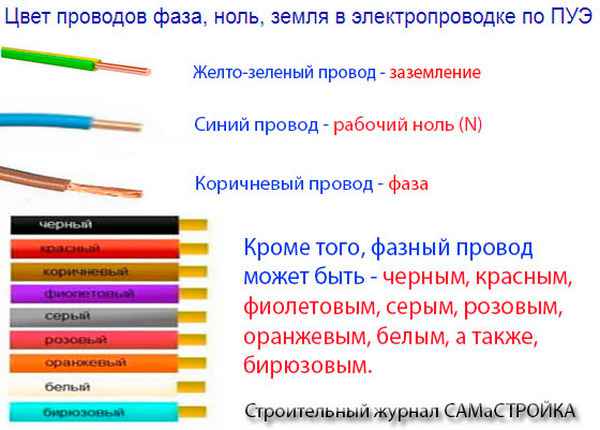

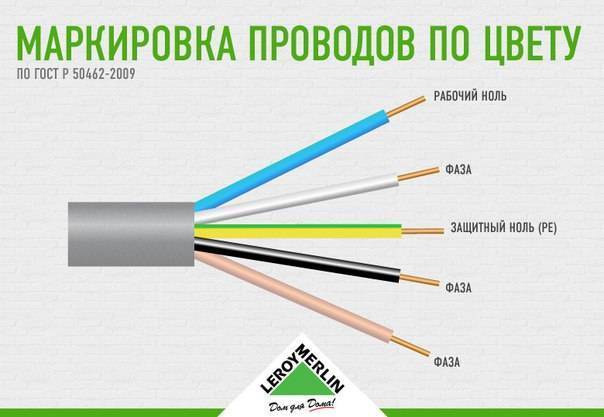

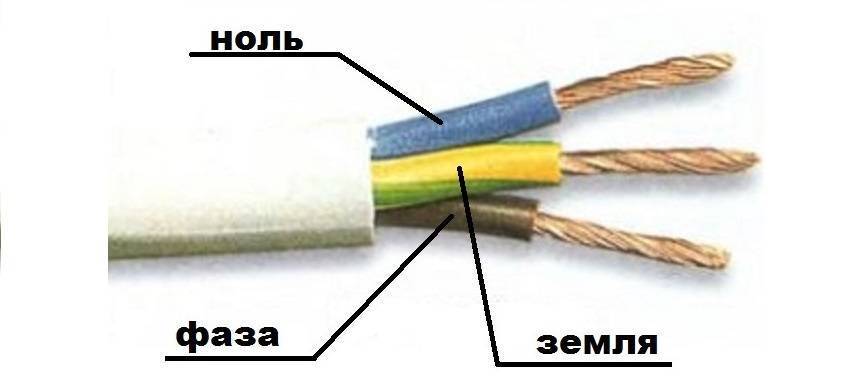

Маркировка и цвет

Маркировка проводов заземления обеспечивает им быструю узнаваемость и удобство в проведении монтажных работ. Так согласно требованиям п.1.1.29 ПУЭ проводники для заземления обладают как буквенной, так и цветовой маркировкой. Буквенное обозначение земли выполняется сочетанием латинских букв PE. Буквы предназначены для нанесения маркировки на соответствующих узлах схемы, концах кабеля и клеммах заземления. Цветовое обозначение выполняется в виде желто-зеленого окраса, расположенного полосами по всей длине или другим сочетанием этих двух цветов, которое соответствует марке кабеля и стандартам производителя.

Популярные статьи  Выбираем датчик уровня воды в резервуаре и емкости

Провод заземления: маркировка, цвет, требования, сечение
Рис. 2: варианты цветовой маркировки провода заземления Следует отметить, что вышеприведенный порядок цветовой маркировки не относится к шинам, так как в них желтый обозначает фазу A, зеленый – фазу B, красный – C. Нулевая шина может вообще не иметь окраса и эксплуатироваться в естественном виде. Шина PE окрашивается в черный цвет, а места наложения переносных заземлений организованны в виде оголенных участков металла.

Заземление внутри частного дома

Провод заземления: маркировка, цвет, требования, сечение
Схема укладки заземляющего кабеля

Согласно ПУЭ, при заземлении брони кабеля в бытовых условиях должны соблюдаться следующие правила:

  • бронированный кабель 0,4 кВ допускается укладывать в металлических конструкциях, надежно заземленных и доступных для ремонта и обслуживания;
  • прокладка по бетонным полам и деревянным настилам производится с зазором не менее 5 см, для этого применяются металлические короба и специальные подставки;
  • ввод в дом допускается делать как через полы, так и через специально отведенную для этого зону стены.

Чтобы не допустить повреждений на вводе в строение в местах проводки сквозь стены или фундаментное основание, кабель укладывается в трубу из металла или пластика.

Диаметр трубного отрезка выбирается в 2 раза больше, чем сечение самого кабельного изделия.

При вводе линии в дом броня заземляется в распределительном щите, а также со стороны отводной опоры. Согласно ПУЭ никаких других соединений на данном участке трассы делать не допускается. На вводе кабель разделывается на несколько жил, подсоединяемых к коммутационным приборам; при этом его броня обязательно соединяется с заземленной точкой корпуса щитка – непосредственно с землей.

Обозначение на электрических схемах

При разработке проектной документации вычерчивается большое количество электрических схем. Все детали обозначаются специальными символами, в том числе и системы заземления.

Нормативными документами определено несколько видов изображений, из которых четыре типа используются на схемах чаще всего:

  • В первом рисунке содержится одна вертикальная и три горизонтальные черты. Данный знак является основным во многих электрических схемах, применяется с прошлых лет и до настоящего времени. Обозначает соединение контура с заземлительным проводником.
  • Второй символ заземления похож на предыдущий. Однако, в отличие от первого, он располагается в окружности и обладает укороченным рисунком. Наносится на отдельно установленное оборудование, исключенное из общей системы защиты других электроустановок. По сути, означает индивидуальное подключение к заземляющему контуру и соединение с землей.
  • Знак № 3 немного похож на грабли и соответствует заземлению, выполненному через корпус устройства. Обеспечивает лишь частичную защиту от поражения током.
  • Четвертое обозначение заземления применяется редко и означает защитное соединение с токоведущими частями, которые не находятся под напряжением.

Плакаты и знаки электробезопасности

Провод заземления: сечение, маркировка и расцветка

Шина заземления

Что такое заземление

Зануление и заземление электроустановок

Системы заземления TN-C, TN-S, TNC-S, TT, IT

Инструкция по монтажу

Итак, чтобы Вы с виду могли увидеть разницу между европейским и советским вариантом исполнения корпуса, предоставляем данные фото:

Провод заземления: маркировка, цвет, требования, сечение

Советский стандарт корпуса

Провод заземления: маркировка, цвет, требования, сечение

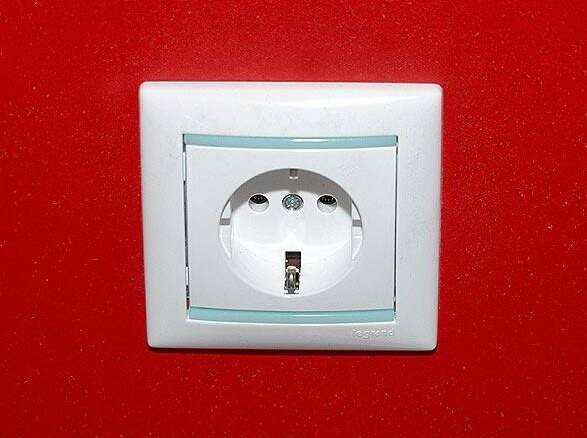

Современный стандарт

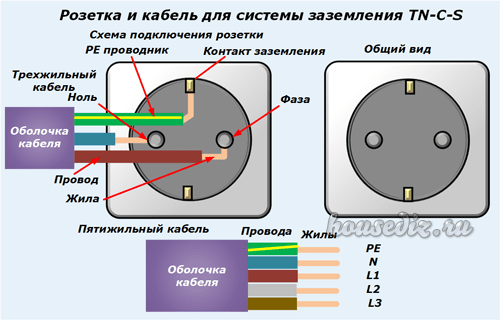

Как Вы видите, евророзетка имеет по бокам медные клеммы, которые и являются заземлением. Преимущество такого варианта исполнения в том, что при подключении шнура от электроприбора, защитное заземление начинает работать до того, как подастся напряжение от сети 220 Вольт. Даже если техника неисправна и напряжение пробивает на металлическую облицовку, Вы будете защищены от поражения электрическим током.

Чтобы самостоятельно подключить евророзетку к электросети, необходимо выполнить следующие действия:

Отключите электроэнергию на вводном щитке. Производить подключение под напряжением категорически запрещается!

Согласно схеме электропроводки нанесите разметку на стену в том месте, где будет размещена евро розетка. Следует отметить, что высота установки розеток не нормируется правилами ПУЭ и ГОСТ, поэтому Вы можете выбрать наиболее подходящее для своих условий расстояние от пола. Обычно для того, чтобы подключить резервную евророзетку принимают высоту от пола не менее 30 см.

Проштробите стену под установку корпуса (если его требуется установить внутрь стены). Если Вам нужно подключить накладную евророзетку, данный этап выполнять не нужно. О том, как правильно выполнить штробление стены под проводку, может прочитать в соответствующей статье.
Установите подрозетник и вмажьте его в стене (опять-таки, если корпус для скрытой установки). Если же Вы решили провести электропроводку открытым способом в деревянном доме, между розеткой и стеной нужно будет подложить изолирующий кусок асбеста.

Подключите провода к соответствующим клеммам

Обращаем Ваше внимание на то, что евророзетку нужно обязательно подключать с заземлением. Как правило, фазу подсоединяют справа, ноль – слева, а «землю» — по центру. Рекомендуем ознакомиться со схемой подключения, чтобы в дальнейшем сделать все правильно:

Рекомендуем ознакомиться со схемой подключения, чтобы в дальнейшем сделать все правильно:

Закрепите корпус в штробе. Для этого нужно вставить розетку в подрозетник и развести прижимные лапки по бокам (с помощью винтиков). Если евророзетка накладная, достаточно просто закрепить ее к стене саморзеами.

Установите пластиковую крышку. Установка декоративной панели производится с помощью центрального винтика между гнездами для подключения электрической вилки.

Видео инструкция по монтажу

Установка двойной модели

Вот таким образом можно самому подключить евророзетку с заземлением и установить ее в стене из бетона, кирпича либо гипса. Если у Вас электропроводка без заземления либо возникли вопросы по подключению, возможно, Вы найдете ответ на них ниже.

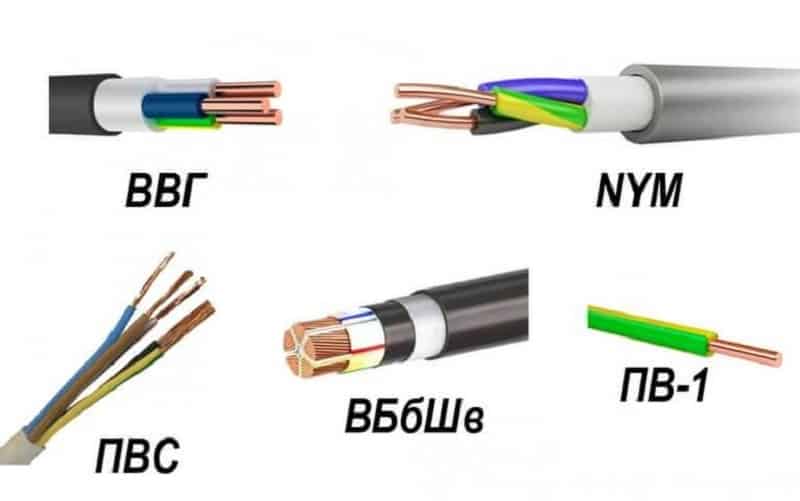

Основные марки кабеля заземления

Варианты цветовой маркировки провода заземления

Выбирая марку кабеля, необходимо изучать его тип: мобильное или стационарное использование. Стационарная предназначена для защиты оборудования, распределительных щитков и сооружений. Оптимальный вариант – многожильные многопроволочные кабели (ВВГ, ПВГ) и однопроволочные модификации (NYM). Если кабель заземления бесцветный, на жилу направлена земля.

Кабель NYM – оболочка окрашена в соответствии со всеми правилами и предписаниями, внутри оснащен медными жилами. Также имеет промежуточную дополнительную оболочку, которая повышает эксплуатационный срок кабеля даже при продолжительном его использовании. Не вызывает сложностей при установке.
ВВг – оснащен жилами, изготовленными из меди первого и второго класса скрутки

Популярные статьи  Можно ли поставить дополнительную розетку от электроплиты, чтобы не тянуть линию от щитка для стиралки?

Имеет необычную окраску, на которую стоит обратить внимание. Земля – желто-зеленая, а ноль – голубая

Внешняя оболочка и изоляция изготовлена из поливинилхлорида, благодаря этому кабель даже в случае пожара гореть не будет.
ПВ-6 – медный провод, оболочка изготовлена из прозрачного ПВХ. Есть возможность созерцать работу токопроводящей жилы. Рабочий температурный диапазон -40 – +50 градусов Цельсия, очень гибкий материал.
ESUY имеет одно стандартное применение – защита от короткого замыкания системы. Способен выдерживать огромные нагрузки, часто используются в распределительных коробках и на железных дорогах.
ПВ-3 может выпускаться в 11 цветовых гаммах, состоит из большого количества медных нитей, которые помещены в поливинилхлоридную оболочку. Особенность внешней оболочки – хрупкость при неправильном хранении или использовании.

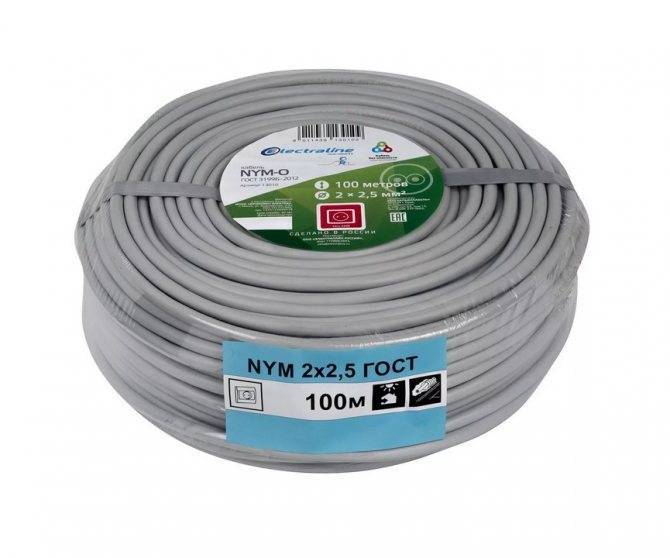

Кабель NYM

Шнур категории NYM пользуется большим спросом среди потребителей. Его можно использовать при эффективной транспортировке электричества в стандартных условиях. Предназначение кабеля – передача переменного напряжения с частотой до 50 Гц. К данному типу кабеля можно присоединить любое электрическое оборудование. Кабель должен иметь первый класс защищенности. Особенности кабеля марки NYM:

  • Наличие медной жилы;
  • Промежуточная оболочка;
  • Соответствие цвета нормативам ПУЭ;
  • Простота в использовании.

Не пропустите: Подсветка потолков

Провод заземления: маркировка, цвет, требования, сечение
Проводник марки NYM

Кабель ВВГ

Данный тип кабеля ВВГ имеет медные жилы, категории 1 и 2 класса скрутки. Сегодня можно встретить многожильные или поливинилхлоридные модели проводника. Например, трехжильный, 4 или 5 шнур имеет нейтраль и заземление. Многие часто задаются вопросом, какого цвета провод заземления используется в трехжильном проводе? Для изоляции жилы всегда применяется зелёно-жёлтый поливинилхлоридный пластик.

Провод заземления: маркировка, цвет, требования, сечение
Провод марки ВВГ

Кабель ПВ-3

Как правило, кабель ПВ-3 состоит из одной жилы со скрученным медным проводом внутри. Чтобы выделить цветом внешнюю оболочку можно воспользоваться различной гаммой.

Провод заземления: маркировка, цвет, требования, сечение
Кабель марки ПВ-3

Кабель ПВ-6

В составе шнура марки ПВ-6 содержится токопроводящая жила из меди. Для создания изоляционного слоя применяется поливинилхлоридный прозрачный пластик высокого качества. Отличительной особенностью данного материала является повышенная стойкость к механическим воздействиям. При необходимости, можно осуществлять контроль случайного повреждения прозрачного изделия. Придерживаться определённых нормативов по расцветки внешней поверхности в данном случае не обязательно.

Вам это будет интересно Особенности кабеля из сшитого полиэтилена

Провод заземления: маркировка, цвет, требования, сечение
Описание проводника категории ПВ-6

Обратите внимание! Чтобы проводить электромонтажные работы с соблюдением всех норм и правил, проводник обозначается соответствующим цветом по международным стандартам

Кабель ESUY

Шнур данной категории может использоваться с целью защиты сети от возникновения короткого замыкания. Энергосистемы со значительными токами часто прибегают к применению кабеля этой марки. Главной особенностью силовой кабельной продукции является стойкость к температурным воздействиям. Этот проводник с небольшой массой легко использовать при электромонтажных работах. Номинал напряжения для ESUY не определяется. Этот показатель нужно установить для транспортировки тока по проводам. Прокладывая кабель своими руками, обязательно необходимо нанести цветную маркировку.

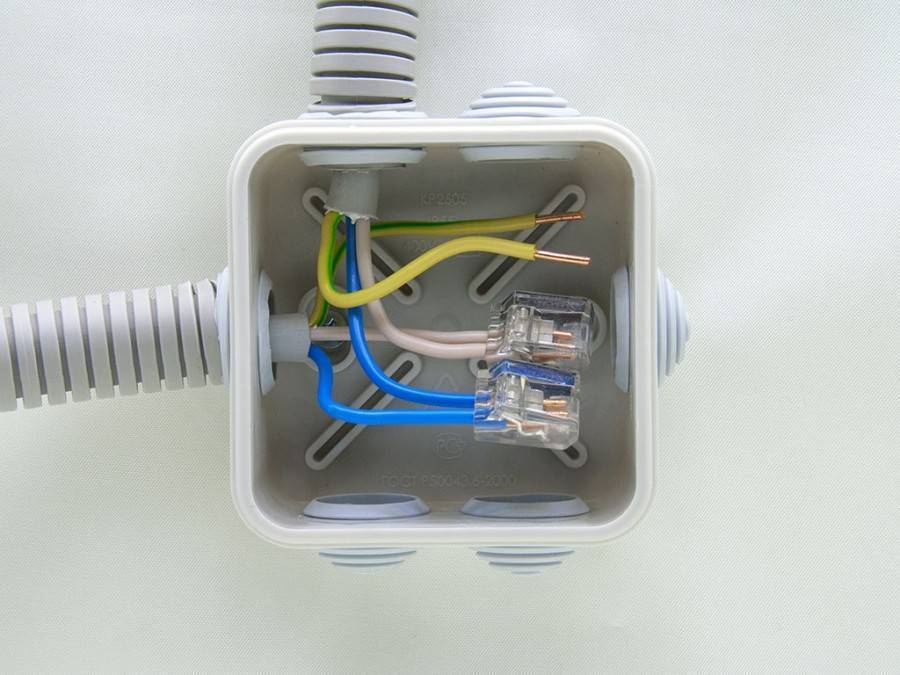

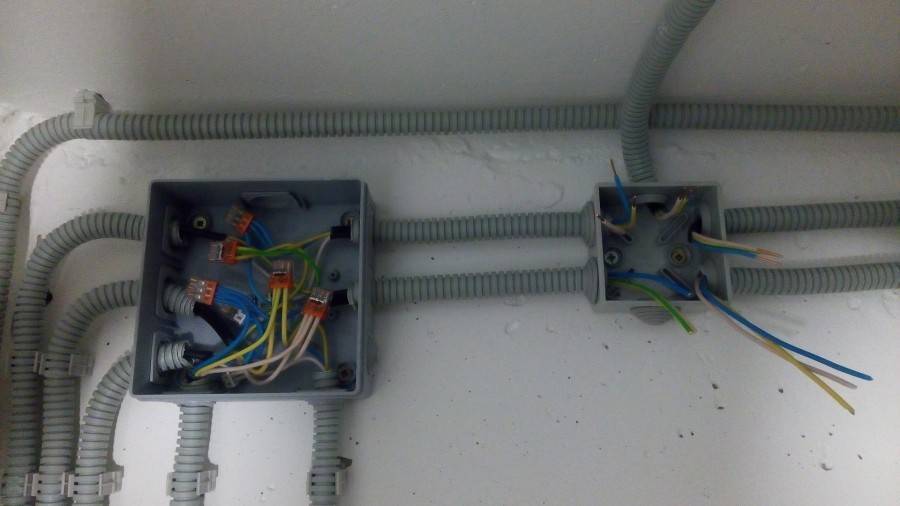

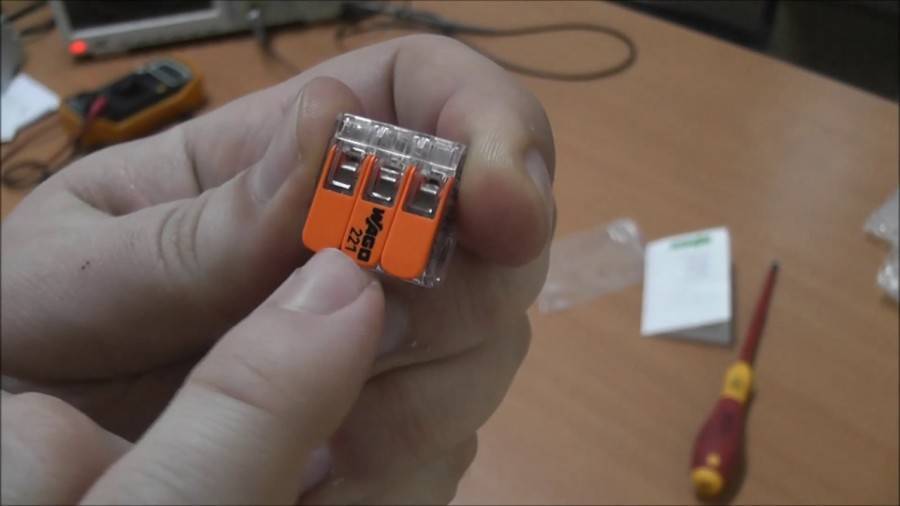

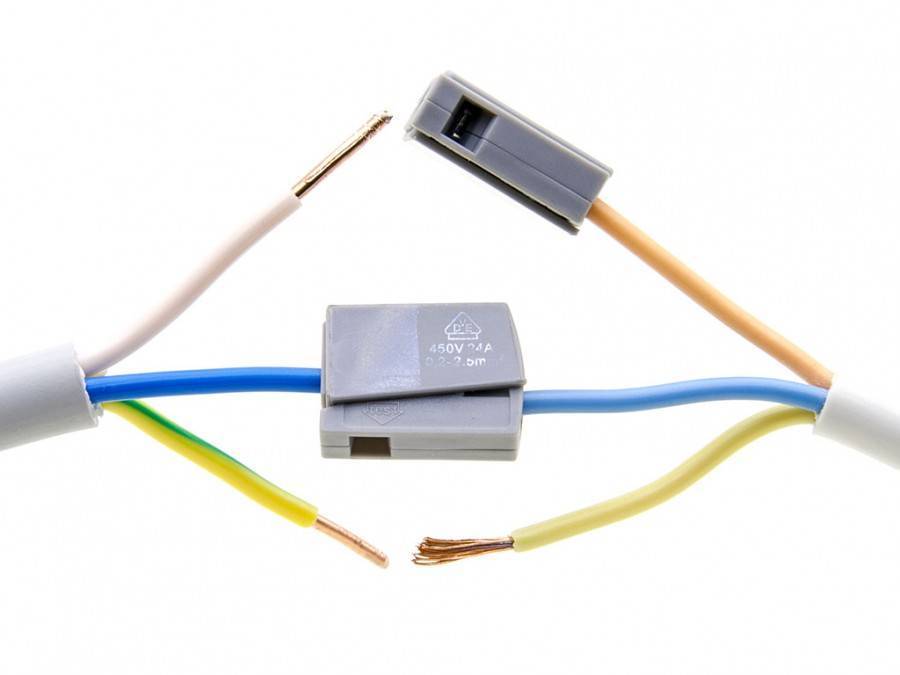

Самозажимные соединения

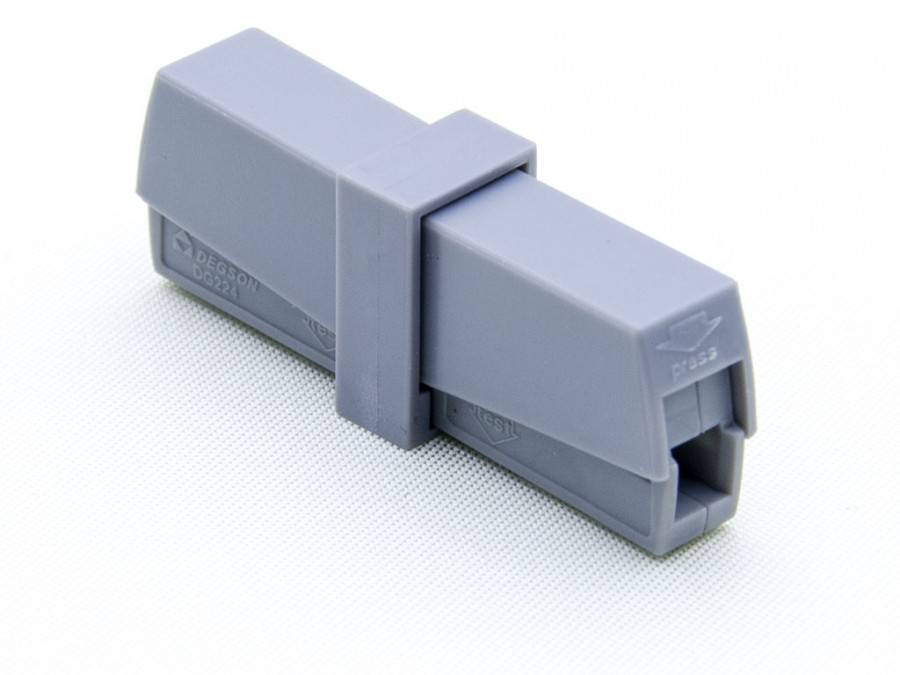

Такой способ является наиболее востребованным и современным. Самозажимные устройства просты в пользовании.

Провод заземления: маркировка, цвет, требования, сечение

Действия будут следующими:

  • очистите с каждого кабеля по 10 мм изоляционного материала;
  • приподнимите рычажок самозажимного устройства;
  • поместите проводник в клипсу;
  • опустите рычажок клипсы.

Провод заземления: маркировка, цвет, требования, сечение

Зажимы, в которых отсутствуют рычажки, необходимо просто защелкнуть.

Провод заземления: маркировка, цвет, требования, сечение

Осуществить соединение проводов своими руками под силу даже человеку, не имеющему никакого опыта работы с электропроводами.

Провод заземления: маркировка, цвет, требования, сечение

Изучив все возможные методы, можно выбрать тот, который кажется вам наиболее понятным и легким. А изучив подробную инструкцию к каждому из способов присоединения кабелей, благоприятный исход работ может быть гарантирован.

Провод заземления: маркировка, цвет, требования, сечение

Назначение

Провод заземления предназначен для защиты  человека от поражения электротоком в нештатных ситуациях. К примеру, при пробое изоляции возникает электрический контакт между токоведущими элементами и корпусом прибора. В случае прикосновения человека к такому устройству электрический ток протечет через него на землю, что может привести к электротравме и даже к летальному исходу. Опасным для человека считается ток в 100 мА, из-за чего вероятность протекания тока необходимо свести к минимуму.

Рис. 1: Схема протекания тока при электроударе

Для исключения угрозы человеческой жизни в электроустановках устанавливается заземляющий провод. Посредством провода заземления обеспечивается электрическое соединение всех токопроводящих элементов, нормально не находящихся под каким-либо рабочим потенциалом, с контуром заземления. И  в случае возникновения потенциала на корпусе или других элементах заряд будет стекать через провод заземления, а при наличии защиты инициирует ее срабатывание.

Несмотря на то, что преимущественное большинство заземлителей устанавливается с целью защиты человека, существует и такая категория, которая предназначена для выполнения рабочих процессов. Поэтому все провода заземления, в соответствии с их назначением, условно можно подразделить на рабочие и защитные проводники. Следует отметить, что опасность электроудара существует не только при отсутствии заземляющего проводника, но и при его несоответствии предъявляемым требованиям.

Требования к заземляющим проводникам

Каждая электроустановка подключается к контуру с помощью используемого для этих целей заземляющего провода. Он является неотъемлемой частью всей системы, защищающей от поражения током при случайном касании токоведущих частей, находящихся под напряжением. В обычных условиях оборудование работает нормально и не имеет на корпусе электрического потенциала. Однако, довольно часто изоляция оказывается нарушенной и напряжение идет на металлические детали, выступающие в роли проводников.

Основная функция защитной системы, в которой задействован и заземляющий провод, заключается в снижении потенциала, имеющегося на оборудовании, до показателя, близкого к нулевому значению и отведении его в землю. Заземляющий провод должен обеспечивать свободное прохождение такого же тока, какой образуется в случае короткого замыкания.

  • Провод заземления должен иметь сечение не более чем у фазного проводника. Фаза постоянно пропускает через себя электрический ток, поскольку непосредственная работа защиты происходит в течение очень короткого времени – буквально 2-3 секунды.
  • Вся кабельная продукция, предназначенная для заземления, маркируется в соответствии с ГОСТом, определяющим, какого цвета должен быть тот или иной провод.
  • Жилы, расположенные в трёхжильном проводе, могут предварительно рассчитываться по специальной формуле, включающей в себя такие параметры, как тип кабеля, способ его укладки, значение токов короткого замыкания и другие. Таким образом, можно заранее предположить, каким будет выбранный элемент.
  • Для обозначения заземляющего кабеля используется желто-зеленый цвет, а для нулевого – голубой. Это позволит избежать путаницы при подключениях во время электромонтажных работ и быстро разобраться, какой провод выбрать под заземление.
  • Основным параметром при расчетах заземляющей системы является сопротивление. Нормативное значение составляет 4 Ом, которое зависит в том числе и от внутреннего сопротивления проводника. Его общая длина не должна превышать стандартных нормативных значений. Для повышения качества защиты, все контактные точки рекомендуется соединять винтовыми зажимами и чаще использовать в работе.
  • Если защита проводника от повреждений отсутствует, он должен быть с сечением не менее 4 мм2, а с защитой – 2,5 мм2.
Популярные статьи  Что такое и как устроена охранная сигнализация?

Порядок сооружения защитного контура

Провод заземления: маркировка, цвет, требования, сечениеОбустроить заземление в многоквартирном доме можно, воспользовавшись типовой методикой изготовления заземляющего контура и подсоединения к нему РЕ-проводника.

Согласно этой методике подготовка контура заземления для квартир осуществляется следующим образом.

Сначала неподалёку от подъезда на расстоянии не менее чем 1,5 метра от отмостки на глубину примерно 0,6 метра выкапывается несколько траншей в виде треугольника с длиной сторон 1,2 метра.

Затем в сторону отмостки дома прокапывается отдельная траншея (глубиной примерно полметра), необходимая для подводки заземляющей линии к подъездному распределительному шкафу.

После этого по углам образовавшегося треугольника в грунт вбиваются металлические уголки или трубы небольшого диаметра длиной не менее 2,5 метра.

По завершении основных земляных работ вершины забитых в землю заготовок соединяются на сварку в цельную конструкцию заземления. Для этого потребуются заранее нарезанные стальные полосы 40х4 миллиметра соответствующей длины, называемые металлосвязью.

Для того чтобы провести заземляющую линию от сваренной стальной конструкции до размещённого на одном из этажей распределительного шкафа необходимо выполнить следующие операции:

  • сначала от ближайшей к дому вершины треугольника по уже подготовленной траншее в сторону отмостки прокладывается стальная полоса того же сечения, что и у элементов металлосвязи;
  • затем конец полосы заземления дюбелем фиксируется на стене дома, после чего на него наваривается подходящий по размеру болт (при его наличии подсоединять и демонтировать заземляющую шину будет намного удобнее);
  • на завершающей стадии работ смонтированная в грунте конструкция засыпается выбранной ранее землёй, которая затем тщательно трамбуется.

Стоит отметить, что после того как линия будет протянута до общего распределительного шкафа, размещённого на подъездной площадке в жилом доме, каждый из жильцов сможет пробросить до ГЗШ свою собственную шину заземления в квартиру. Правила её прокладки и крепления регламентируются соответствующими разделами ПУЭ.

Предъявляемые требования

Требования к заземляющему проводу предъявляются в соответствии с местными условиями, в которых эксплуатируются электроустановки. Также они могут отличаться в соответствии с поставленными задачами или режимом работы. Все требования можно разделить по таким параметрам проводов заземления:

  • Одножильный или многожильный – применяются в зависимости от конкретного оборудования. Так многожильные провода должны устанавливаться в тех местах, где требуется определенный уровень гибкости и заземление должно легко перемещаться (дверцы ячеек, испытательное оборудование и т.д.). Одножильные провода обеспечивают жесткую фиксацию и крепятся к корпусам стационарного оборудования.
  • Наличие или отсутствие изоляции – изоляционный слой требуется при открытой прокладке или по корпусам оборудования.
  • Отдельно проложенный или находящийся в составе цельного кабеля – при объединенной конструкции в однофазных системах должен выполняться трехжильным кабелем, а в трехфазных пятижильным. Если система уже смонтирована, то должен выполняется отдельным заземляющим проводником.
  • Материал токопроводящего элемента (медь, алюминий, сталь) – определяет удельное сопротивление самого проводника и его химическую устойчивость к различным воздействиям окружающей среды. Медные жилы являются наиболее устойчивыми к коррозии и обладают наименьшим удельным сопротивлением, за ними идут алюминиевые и стальные.

Важнейшим требованием к заземляющему контуру и подключаемым к нему проводнику является общее омическое сопротивление. Которое определяется и сечением провода заземления, и переходным сопротивлением между ножами контура и грунтом, и местами болтовых (клеммных) или сварных соединений в общей цепи. Общая величина сопротивления контура определяется п.1.7.101 – 1.7.103 ПУЭ в зависимости от линейного или фазного напряжения электроустановки и ее типа, данные параметры приведены в таблице ниже:

Таблица: величина сопротивления заземления

Тип заземляемой электроустановки Величина линейного напряжения Uл, В Величина фазного напряжения Uф, В Сопротивление заземлителя R, Ом не более
Места присоединения нейтралей генераторов, трансформаторов и других источников тока 660 380 2
380 220 4
220 127 8
Точки подключения, расположенные вблизи мест присоединения присоединения нейтралей генераторов, трансформаторов и других источников тока 660 380 15
380 220 30
220 127 60
Места повторных заземления ВЛ и питающих линий 660 380 15
380 220 30
220 127 60

Помимо медных проводов в соответствии с п.1.7.121 ПУЭ для заземления допускается использовать металлическую бронированную оболочку, применяемую для защиты от механических повреждений при прокладке кабеля, короба и лотки, если их размещение исключает возможность их повреждения, рельсы и балки в конструкции зданий и сооружений.

Но, согласно требований п.1.7.123 ПУЭ в качестве заземляющих проводников запрещено использовать металлические части газопроводов или труб водоснабжения, нагруженную арматуру железобетонных конструкций.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
