Ток замыкания на землю: что это такое, путь протекания, величина, расчет, мера защиты

Что такое межфазное замыкание?

Это аварийный режим работы электросети, вызванный электроконтактом разноименных фаз. В качестве примера приведем типовые виды замыканий.

Виды коротких замыканий

Обозначения:

  1. Трехфазные КЗ.
  2. Замыкание двух фазных проводов.
  3. КЗ на землю при двухфазном замыкании.
  4. Фазное (однофазное) КЗ. Замыкание может происходить с землей или нулевым проводом в системах с изолированной или заземленной нейтралью.

Как видно из рисунка, под определение межфазного замыкание подходит пункт 2. Заметим, что при определенных условиях 1 и 3 также можно рассматривать как частный случай межфазного КЗ.

Основные причины короткого замыкания

Все многообразие причин возникновения коротких замыканий можно свести к следующим:

  • Нарушение изоляции
  • Внешние воздействия
  • Перегрузка сети

Нарушение изоляции вызывается как естественным износом, так и внешним вмешательством. Естественное старение элементов электросети ускоряется за счет длительного теплового воздействия тока (тепловое старение изоляции), агрессивных химических сред.

Внешние воздействия могут быть вызваны грызунами, насекомыми и другими животными. Сюда же относится и человеческий фактор. Это может быть “кривой” электромонтаж, либо несоблюдение техники электробезопасности.

Намного чаще короткое замыкание вызывается перегрузкой сети из-за подключения большого количества потребителей тока. Так, если совокупная мощность одновременно включенных в бытовую сеть электроприборов превышает допустимую нагрузку на проводку, с большой вероятностью произойдет короткое замыкание, так как сила тока в такой цепи начинает превышать допустимое значение. Такое явление можно часто наблюдать в домах со старой проводкой, где провода чаще всего алюминиевые и не рассчитаны на современные мощные электроприборы.

Средства защиты

По регламенту «Охраны труда» рабочие должны соблюдать меры защиты и передвигаться по зоне в диэлектрических ботах, иметь при себе диэлектрические перчатки, изолирующие штанги, измерители напряжения, монтажные инструменты с изолирующими рукоятками.

Что касается работников электрических профессий самым основным риском является работа без наряда допуска. Когда вы знаете, что должно быть отключено и где заземлено, вы можете работать безопасно.

Помимо наряд-допуска существует оценка риска, которая поможет вам сориентироваться на объекте и избежать опасности. Оценка риска — это документ, в котором указан предполагаемый ущерб здоровью и жизни работника, связанный с производством работ на объекте.

Похожие материалы:

В завершении жизненная мудрость. Будьте осторожны и соблюдайте технику безопасности, это поможет вам спасти вашу жизнь. Всегда смотрите не только по сторонам, но и под ноги, тем более, если находитесь в знакомой вам местности, порой за ночь может все измениться.

Источник

Расчет емкостных токов присоединений в сети 6(10) кВ

В данной статье речь пойдет о расчете собственных емкостных токов для различных присоединений в сети 6(10) кВ с изолированной нейтралью.

Как известно через трансформатор тока нулевой последовательности (ТТНП) неповрежденных присоединений протекает собственный емкостной ток.

При однофазном замыкании на землю (ОЗЗ) через ТТНП поврежденного присоединения будет протекать суммарный емкостной ток всех неповрежденных присоединений.

Векторные диаграммы поврежденного и неповрежденного присоединения представлены на рис.1.

Рис.1 — Векторные диаграммы поврежденного и неповрежденного присоединений в сети с изолированной нейтралью

Исходя из выше изложенного, защиту от ОЗЗ выполняют отстраиваясь от собственного емкостного тока.

Расчет емкостных токов выполняется для следующих присоединений:

  • кабельные линии;
  • воздушные линии;
  • асинхронные и синхронные электродвигатели;
  • генераторы;

Последствия ОЗЗ

Несмотря на преимущества изолированной нейтрали, такой режим работы имеет ряд недостатоков:

  1. В зависимости от разветвленности сети емкостной ток может находиться в пределах от 0,1 до 500 ампер. Такая величина тока может представлять опасность для животных и людей, находящихся рядом с местом замыкания, по этой причине данные замыкания нужно выявлять и отключать, так же, как это делается и в сетях с глухозаземленной нейтралью.
  2. В большинстве случаев при ОЗЗ возникает дуговое замыкание на землю, которое может носить прерывистый характер. В таком случае, в процессе дугового замыкания возникают перенапряжения, превышающие в 2-4 раза номинальное фазное напряжение. Изоляция в процессе замыкания может не выдержать такие перенапряжения, вследствие чего возможны возникновения пробоя изоляции в любой другой точке сети и тогда замыкание развивается в двойное короткое замыкание на землю.
  3. В процессе развития и ликвидации ОЗЗ в трансформаторах напряжения возникает эффект феррорезонанса, что с высокой вероятностью приводит к их преждевременному выходу из строя.

Несмотря на перечисленные недостатки ОЗЗ не требует немедленного ликвидации повреждения. Согласно ПУЭ, при возникновении ОЗЗ возможно эксплуатация сети без отключения аварии в течении 4 часов, которые выделяются на поиск поврежденного участка.

Как образуется короткое замыкание

Как мы помним из учебника физики за 8 класс, закон Ома для участка цепи определяется по формуле:

где

I – сила тока в цепи, А

U – напряжение, В

R – сопротивление, Ом

Давайте рассмотрим вот такую схему

Если мы подключим настольную лампу EL к источнику тока Bat и замкнем ключ SA, то вольфрамовая нить лампы начнет разогреваться под тепловым воздействием тока. В этом случае значительная часть электрической энергии преобразуется в световую и тепловую.

А теперь покончим с лирическими отступлениями и замкнем два провода, которые идут на лампочку, через толстый провод AВ

Популярные статьи  Линейное напряжение

Ток замыкания на землю: что это такое, путь протекания, величина, расчет, мера защиты

Что будет дальше, если мы замкнем контакты ключа SA?

В результате ток пойдет по укороченному пути, минуя нагрузку. Короткий путь в данном случае и есть провод AB. Сопротивление провода АВ близко к нулю. В результате наша схема преобразуется в делитель тока. Согласно правилу делителя тока, если нагрузки соединены параллельно, то через нагрузку с меньшим сопротивлением побежит большая сила тока, а через нагрузку с большим значением сопротивления – меньшая сила тока. Так как провод АВ обладает почти нулевым сопротивлением, то через него потечет большая сила тока, согласно опять же закону Ома:

Как я уже сказал, в режиме КЗ сила тока достигает критических значений, превышающих допустимые для данной цепи.

Как освободить человека?

Для спасения человека необходимо разорвать электрическую сеть – выключить автомат питания (линию) или рубильник. При отсутствии такой возможности обмотать руки сухой тканью, попытаться освободить человека от воздействия электрического тока с помощью деревянной палки.

Далее следуйте алгоритму действий:

  • оттянуть тело в безопасную область;
  • проверить пульс;
  • проконтролировать реакцию зрачков на свет.

Убедитесь, что электрическая линия отключена от источника питания и выходите с опасной зоны.

Начните делать непрямой массаж сердца, легочную реанимацию и вызовите бригаду неотложной помощи. Если человек находится в сознании, поверните его на бок, так вы устраните риск попадания рвотных масс в дыхательные пути.

В чем заключается опасность

Представьте ситуацию: на земле лежит оборванный провод и как может показаться на первый взгляд не представляет никаких признаков угрозы, а ведь он может быть под напряжением.

Напомню, земля — хороший проводник электричества. Когда человек оказывается в непосредственной близости с проводом, он незаметно попадает под действие шагового напряжения. Опасность заключается в том, что между ног образуется разность потенциалов.

Попадая под воздействие электрического тока, человек пытается сделать шире шаг, а в этот момент разница потенциалов становится выше. В итоге непроизвольные судорожные сокращения мышц приводят к падению человека на землю.

При падении происходит увеличение расстояния между точками касания земли, что в свою очередь представляет повышенною опасность.

Когда мы говорим про оборванный провод, касающийся земли своим оголенным концом, то и не задумываемся какую опасность он может представлять. Чем выше напряжение поврежденной линии, тем более опасна зона действия этого напряжения.

Целые воздушные линии или кабельные системы не представляют опасности, но при аварийной ситуации природного или технического характера они представляют большую угрозу.

Например попадание молнии в молниеотвод, опору электропередач или просто в дерево, вызывает растекание электрического тока через проводники на землю. В этом месте и образуется опасная зона шагового напряжения.

Правило выживания гласит:

В сырую погоду вообще старайтесь не приближаться к открытым (неизолированным) электроприборам и технике. Помните, если одной ногой стоять на заземлителе, а второй на расстоянии шага от него, то к добру это не приведет. И учитывайте, что среднестатистическая длина шага мужчины, равна 0,81 м.

Тело человека включается в электрическую цепь, как нагрузка, и происходит вредное воздействие электрического тока на организм. Но если обувь человека сделана из не проводящих ток материалов, например в резиновых сапогах – вероятность получения травмы меньше.

Риском в данной ситуации может стать наличие алкоголя в крови и наличие открытых ран на ногах. Потому что данный факт влияет на проводимость человека. А так как кожа является защитным диэлектриком, то нарушение кожного покрова снимает вашу защиту.

Помимо проводимости, риском может стать температура окружающей среды. Ведь чем она выше, тем более опасно находиться в зоне риска.

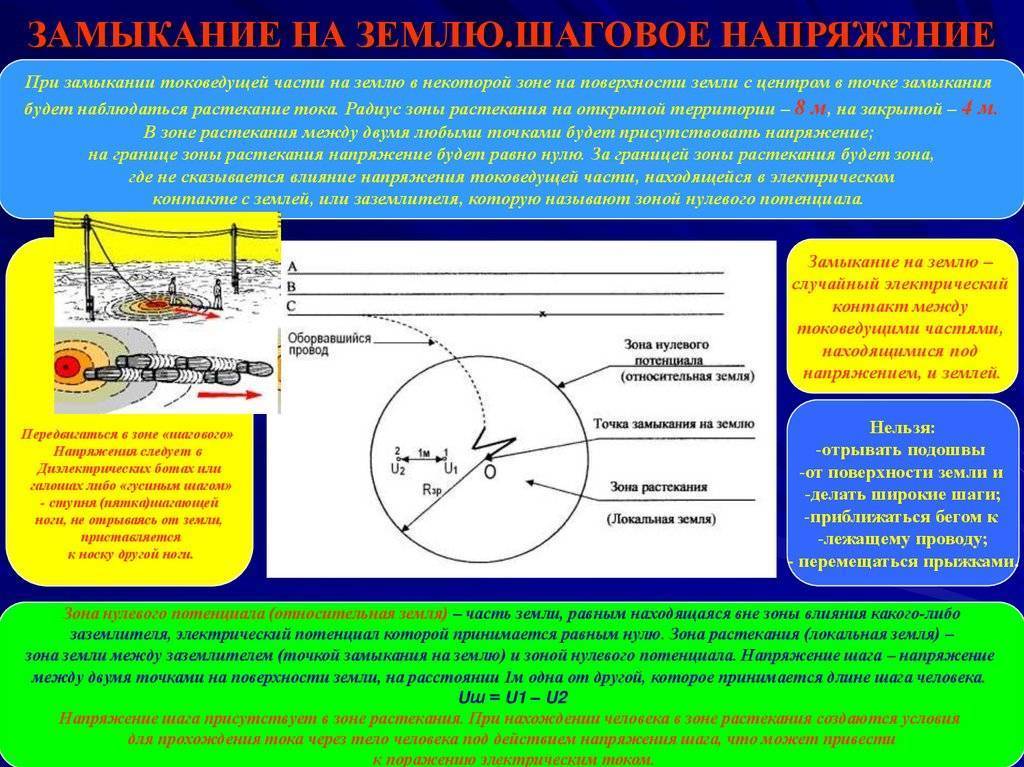

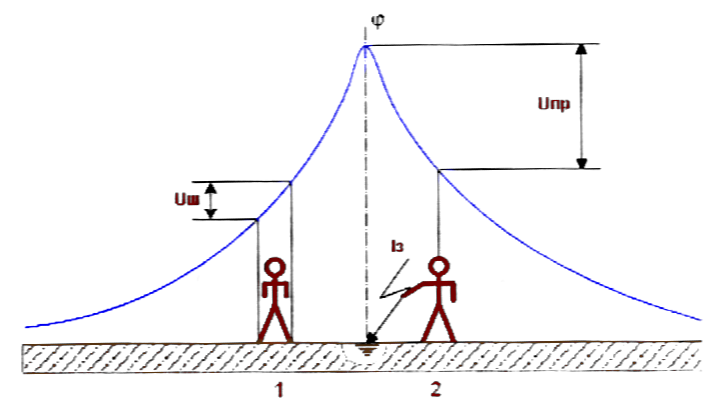

Во всех ранее перечисленных случаях представлена опасность шагового напряжения для жизни человека, животных и особенно детей. Поэтому ограничьте игру ваших детей вблизи электроустановок.

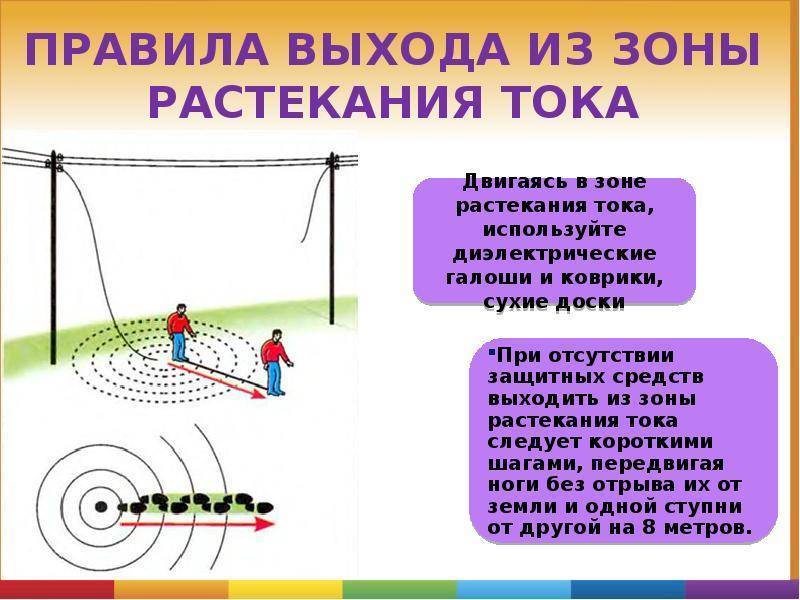

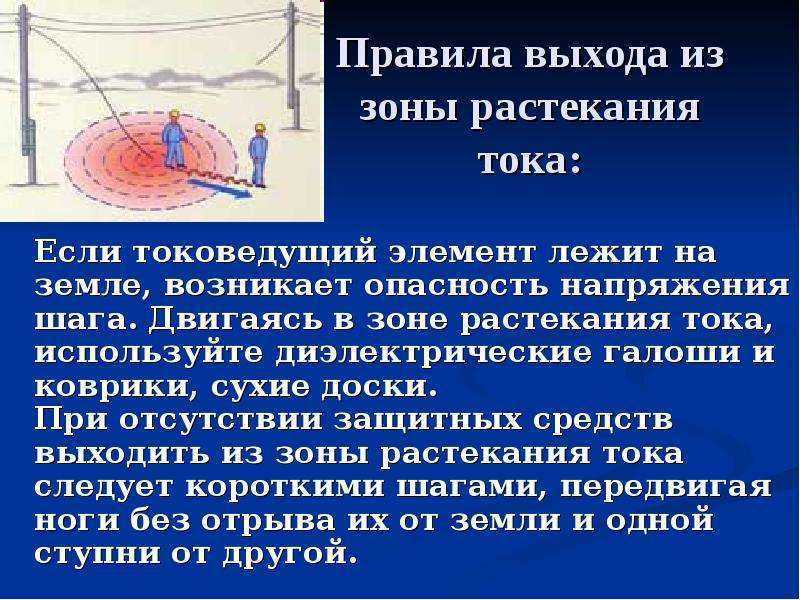

Выход из зоны шагового напряжения

При выходе из зоны шагового напряжения стоит придерживаться осторожности. Нельзя допускать падения на поверхность земли – такая ситуация может привести к летальному исходу

На грунте влияние электричества повышается, у человека возникают судороги. При отсутствии своевременной помощи, поражение нервной системы приводит к параличу. В этот момент человек испытывает сильную боль и не может шевелить конечностями.

Выбор способа выхода из опасной зоны зависит от конкретной ситуации. После идентификации проблемы необходимо быстро сомкнуть обе ноги вместе, что снизит разницу электрических потенциалов. При передвижении нужно стараться не отрывать нижние конечности от земли.

Помощь могут оказать сухие доски, оказавшиеся по пути выхода с опасной территории. Сухая древесина – это отличный диэлектрик, поэтому смело ступайте на нее во время движения. По пути избегайте кирпичных и железобетонных конструкций.

Ток замыкания на землю: что это такое, путь протекания, величина, расчет, мера защиты

В некоторых ситуациях целесообразно перемещаться на одной ноге. Выбирать этот способ надо только при полной уверенности в адекватности своего состояния. Напуганный человек может потерять ориентацию и упасть на поверхность земли, что приведет к летальному исходу. Самый надежный способ – это перемещение «гусиным шагом». Не делайте резких движений, не ускоряйте шаг и не бегите. Действуйте спокойно и принимайте взвешенные решения.

При выходе стоит исключить вариант с шагом по спирали и в направлении другого кабеля. При соблюдении правил, у человека есть большие шансы покинуть опасную зону без последствий для здоровья, такие ситуации встречаются в 80% случаев.

Расчет емкостного тока замыкания на землю воздушной линии

Емкостной ток ВЛ может быть приближенно определен по формуле :

где: U – напряжение сети, кВ (6, 10 или 35 кВ); l – длина линии, км.

Для линий 6-10 кВ, а также линий 35 кВ без тросов принимается коэффициент 2,7; для линий 35 кВ на деревянных опорах с тросами – 3,3; на металлических опорах с тросами – 3,0.

Популярные статьи  Когда нужно менять электросчётчик СО-776706 ГОСТ 4570-96 2002 года

Емкостный ток двухцепной линии может быть определен по формуле:

где: Iс.вл – емкостный ток одноцепной ВЛ, А

Увеличение емкостного тока сети за счет емкости оборудования подстанций может ориентировочно оцениваться для воздушных и кабельных сетей 6-10 кВ – на 10%, для воздушных сетей 35 кВ – на 12%.

Для кабельных сетей 35 кВ увеличение емкостного тока за счет оборудования подстанций учитывать не следует.

Недостаточная точность аналитического метода определения емкостных токов замыкания на землю и напряжений несимметрии реальных воздушных линий электропередачи определяет применение расчетов только для предварительной оценки параметров проектируемых сетей, а также перед прямыми их измерениями.

Справочные данные по емкостным токам однофазного замыкания на землю кабельных линий

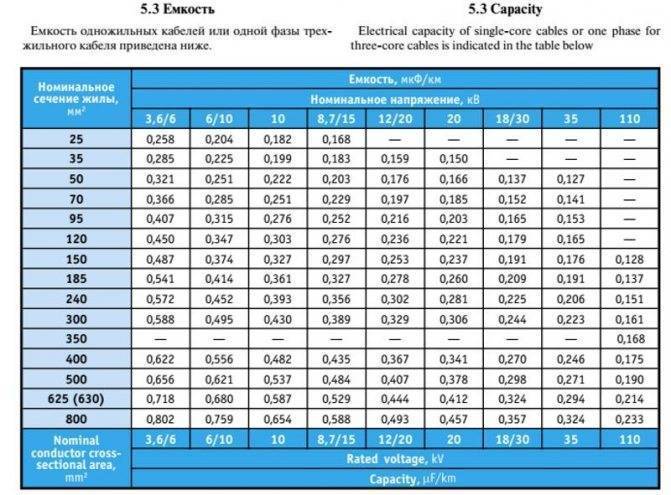

Ниже приведены некоторые данные с каталогов заводов-изготовителей кабельной продукции и различной литературы.

Завод Южкабель, кабели из сшитого полиэтилена

Ток замыкания на землю: что это такое, путь протекания, величина, расчет, мера защиты

Кабели из сшитого полиэтилена Nexans

Ток замыкания на землю: что это такое, путь протекания, величина, расчет, мера защиты

Емкостные токи кабельных линий согласно СТП 09110.20.187-09. Методические указания по заземлению нейтрали сетей 6-35 кВ через резистор

Таблица Г.1 – Емкостные токи замыкания на землю кабелей с секторными жилами и поясной изоляцией

Сечение, мм 2 Ток замыкания на землю, А/км
Кабели 6 кВ Кабели 10 кВ
16 0,37 0,52
25 0,46 0,62
35 0,52 0,69
50 0,59 0,77
70 0,71 0,90
95 0,82 1,00
120 0,89 1,10
150 1,10 1,30
185 1,20 1,40
240 1,30 1,60
300 1,50 1,80

Таблица Г.2 – Емкостные токи замыкания на землю кабелей с бумажной пропитанной изоляцией

Сечение, мм 2 Ток замыкания на землю, А/км
Кабели 20 кВ Кабели 35 кВ
25 2,0
35 2,2
50 2,5
70 2,8 3,7
95 3,1 4,1
120 3,4 4,4
150 3,7 4,8
185 4,0 5,2

Таблица Г.3 – Емкостные токи замыкания на землю кабелей с пластмассовой изоляцией

Сечение, мм 2 Ток замыкания на землю, А/км
Кабели 6 кВ Кабели 10 кВ Кабели 35 кВ
25 0,55 1,90 3,30
35 0,60 2,10 3,60
50 0,65 2,30 3,90
70 0,70 2,60 4,50
95 0,75 2,90 4,80
120 0,85 3,20 5,40
150 0,9 3,40 5,70
185 1,00 3,80 6,30
240 1,00 4,50 6,90
300 5,00 7,50
400 5,60 8,10
Примечания: 1) Три жилы кабелей 6кВ имеют общий металлический экран. 2) Каждая жила кабелей 10-35 кВ имеет отдельный металлический экран.

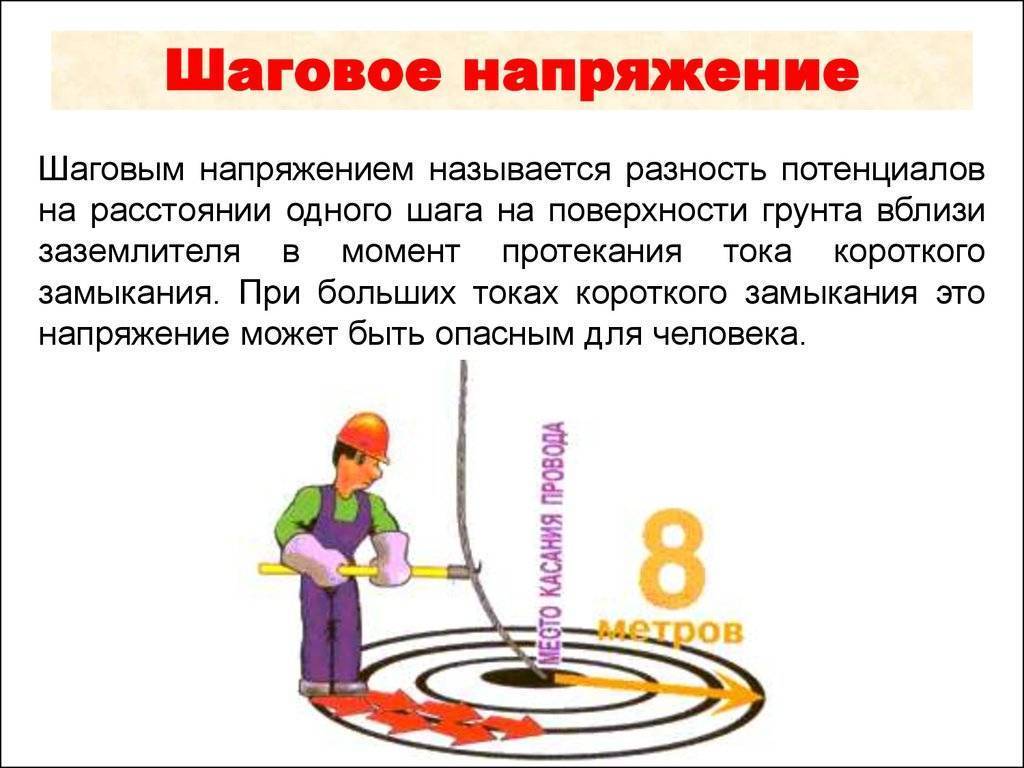

Расчет шагового напряжения

Для расчета шагового напряжения необходимо знать особенности распределения тока в месте аварии. Электричество растекается в толще земли и кругами на ее поверхности. Для нахождения значения учитывается величина сопротивления грунта. Напряжение зависит от ряда факторов:

  • расстояние между точками контактов;
  • напряжение воздушной линии;
  • мощность;
  • состояние и удельное сопротивление грунта;
  • состав почвы в опасной зоне.

При расчете шагового напряжения применяются средние величины. Сначала определяется короткое замыкание по формуле:

ICS=UPHASE/(R0+RKONT)

где UPHASE – это напряжение фазы;

RKONT и R0- величина сопротивления для электрического контура (заземления и растекания тока вместе аварии);

ICS – это ток короткого замыкания в сети.

Длину шага принято считать за 0,8 метра. Для нахождения шагового напряжения применяют соотношение:

Где, р – сопротивление поверхности земли удельное;

х- расстояния от оголенного контура;

а – это длина шага.

В промышленных условиях расчетом показателей занимаются отдельные специалисты. Они периодически проводят замеры и находят средние значения для подведения итогов об уровне безопасности.

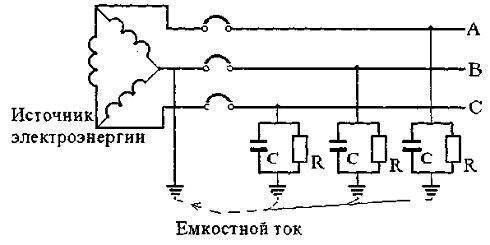

Что такое емкостный ток

Емкостный ток возникает как правило на линиях с большой протяженностью. В этом случае земля и проводники работают аналогично обкладкам конденсатора, способствуя появлению определенной емкости. Поскольку напряжение в ЛЭП обладает переменными характеристиками, это может послужить толчком к его появлению. В кабельных линиях, напряжением 6-10 киловольт, его значение может составить 8-10 ампер на 1 км протяженности.

Ток замыкания на землю: что это такое, путь протекания, величина, расчет, мера защиты

В случае отключения линии, находящейся в ненагруженном состоянии, величина емкостного тока может достигнуть нескольких десятков и даже сотен ампер. В процессе отключения, когда наступает момент перехода тока через нулевое значение, напряжение на расходящихся контактах будет отсутствовать. Однако, в следующий момент вполне возможно образование электрической дуги.

Если значение емкостного тока не превышает 30 ампер, это не приводит к каким-либо серьезным повреждениям оборудования в зоне опасных перенапряжений и замыканий на землю. Электрическая дуга, появляющаяся на месте повреждения, достаточно быстро гаснет с одновременным появлением устойчивого замыкания на землю. Все изменения емкостного тока происходят вдоль электрической линии, в направлении от конца к началу. Величина этих изменений будет пропорциональна длине линии.

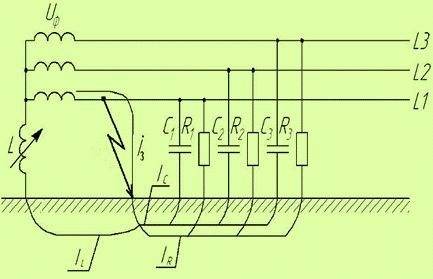

Для того чтобы уменьшить ток замыкания на землю, в сетях, напряжением от 6 до 35 киловольт, осуществляется компенсация емкостного тока. Это позволяет снизить скорость восстановления напряжения на поврежденной фазе после гашения дуги. Кроме того, снижаются перенапряжения в случае повторных зажиганий дуги. Компенсация выполняется с применением дугогасящих заземляющих реакторов, имеющих плавную или ступенчатую регулировку индуктивности.

Ток замыкания на землю: что это такое, путь протекания, величина, расчет, мера защиты

Настройка дугогасящих реакторов выполняется в соответствии с током компенсации, величина которого равна емкостному току замыкания на землю. При настройке допускается использование параметров излишней компенсации, когда индуктивная составляющая тока будет не более 5 ампер, а степень отклонения от основной настройки – 5%.

Выполнение настройки с недостаточной компенсацией допустимо лишь в том случае, когда мощность дугогасящего реактора является недостаточной. Степень расстройки в этом случае не должна превышать 5%. Главным условием такой настройки служит отсутствие напряжения смещения нейтрали, которое может возникнуть при несимметричных емкостях фаз электрической сети – при обрыве проводов, растяжке жил кабеля и т.д.

Популярные статьи  Как применять прокалывающие зажимы для СИП?

Для того чтобы заранее предупредить возникновение аварийных ситуаций и принять соответствующие меры, необходимо рассчитать емкостный ток на определенном участке. Существуют специальные методики, позволяющие получить точные результаты.

Резюме

  • Поражение электрическим током может произойти только при контакте между двумя точками цепи; то есть когда к телу пострадавшего прикладывается напряжение.
  • Цепи электропитания обычно имеют определенную точку, которая «заземлена»: надежно соединена с металлическими стержнями или пластинами, закопанными в землю, чтобы гарантировать, что одна сторона цепи всегда имеет потенциал земли (нулевое напряжение между этой точкой и землей).
  • Замыкание на землю – это случайное электрическое соединение проводника цепи с землей.
  • Для защиты людей от электрических ударов через заземление изготавливаются специальные изолирующие ботинки, галоши и коврики, но даже эти специальные средства, чтобы быть эффективными, должны быть в чистом и сухом состоянии. Обычная обувь, при изоляции ее владельца от земли, недостаточна для защиты от электрических ударов.
  • Хотя земля является плохим проводником, она может проводить достаточный ток, чтобы ранить или убить человека.

L_r_5

ЛАБОРАТОРНАЯ РАБОТА №5

ИССЛЕДОВАНИЕ РАСТЕКАНИЯ ТОКА В ЗЕМЛЕ. НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ И ШАГА

Исследовать закон распределения потенциала на поверхности земли при стекании тока с заземлителя; определить величины напряжения прикосновения, шага и выявить опасные зоны.

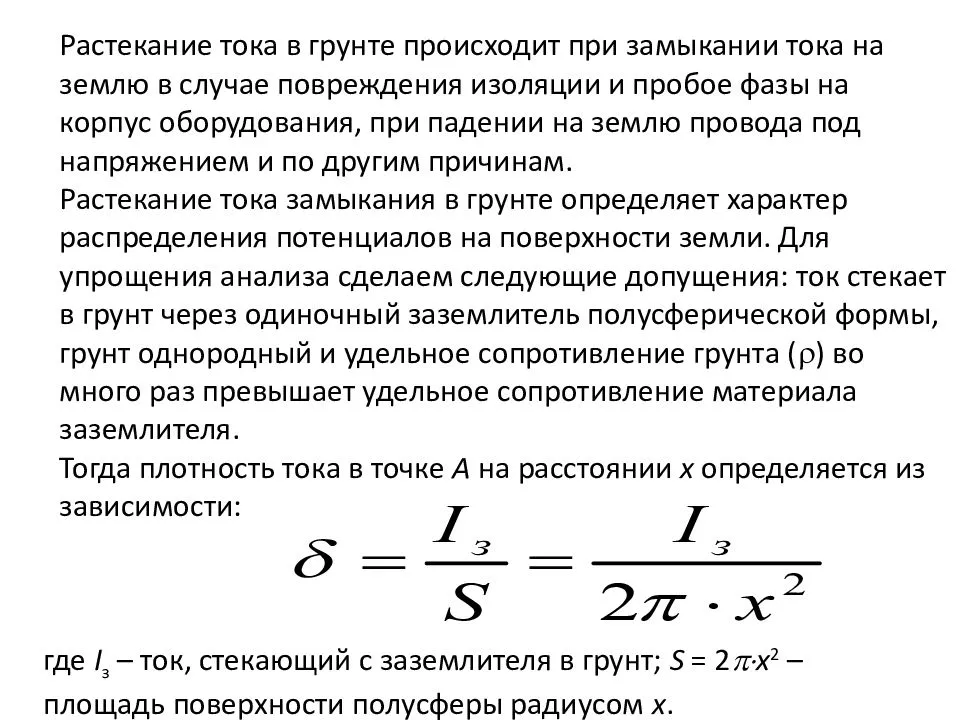

Растекание тока в грунте может произойти при замыкании находящихся под напряжением частей электроустановок и проводов на землю.

Стеканием тока в землю сопровождается возникновением на заземлителе и окружающей его поверхности земли потенциала. в зависимости от формы заземлителя может быть достаточно сложным. Наиболее просто оценить закон распределения потенциала на поверхности земли, если рассмотреть случай стекания тока в грунт через одиночный заземлитель полусферической формы при повреждении изоляции и пробое фазы на корпус заземлительного электрооборудования (рисунок 1).

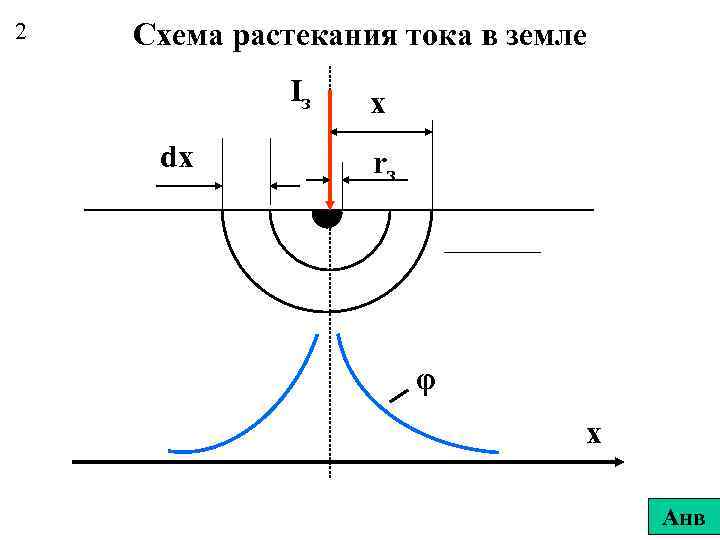

Плотность тока в точке А на поверхности земли на расстоянии х от заземления выразится зависимостью:

где /3 — ток, стекающий с заземлителя в грунт; 8=2лх 2 -площадь поверхности полусферы радиусом х (сечение слоя земли по которому проходит ток).

Падение напряжения в элементарном слое грунта толщиной dx

можно выразить через напряженность поля E и толщину этого слоя:

Напряженность поля определяется законом Ома в дифференциальной форме:

Потенциал точки А равен падению напряжения от точки А до бесконечно удаленной точки с нулевым потенциалом. Поэтому

Ток замыкания на землю: что это такое, путь протекания, величина, расчет, мера защиты

Таким образом, потенциал на поверхности грунта вокруг данного типа заземлителя распределяется по закону гиперболы, уменьшаясь от своего максимального значения φ3 до нуля по мере удаления от заземлителя (рисунок 1).

Источник

Первая помощь при поражении током

Постоянно думай о собственной безопасности!

  1. Начать оказание первой помощи необходимо немедленно. Первым делом нужно обязательно освободить пострадавшего от действия электрического тока.
  2. Затем сразу же вызвать скорую помощь!
  3. При отсутствии дыхания и сердцебиения приступить к искусственному дыханию и массажу сердца.
  4. По возможности наложить стерильную повязку на место электрического ожога.
  5. Обеспечить покой пострадавшему.

Пострадавшего независимо от его самочувствия следует направить в лечебное учреждение.

Что нельзя делать с пострадавшим и почему:

  • Закапывать в землю (будет затруднено дыхание, что повлияет на работу сердца)
  • Обливать водой (происходит охлаждение организма)
  • Загрязнять поверхность ожога (начинает развиваться столбняк или гангрена)

Конструкция ДГР

Конструктивно ДГР близка к масляным трансформаторам: бак, заполненный трансформаторным маслом, в который помещена магнитная система с обмоткой. Сама магнитная система представляет собой регулируемую катушку индуктивности.

В настоящее время эксплуатируются различные виды ДГР, которые могут создаваться под индивидуальные условия эксплуатации, не требующие специальных настроек или изготавливаться с возможностью регулировки. В связи с этим различаются следующие конструкции магнитопровода:

  • с распределенным воздушным зазором;
  • плунжерного типа;
  • с подмагничиванием.

В ДГР имеющих магнитопровод с распределенным воздушным зазором, регулирование может отсутствовать вовсе или осуществляется за счет переключения ответвления для ступенчатого регулирования сопротивления.

В ДГР плунжерного типа имеет магнитную систему с перемещающимися стержнями, которые плавно регулируют воздушный зазор внутри обмотки. Стержни перемещаются с помощью электропривода, что обеспечивает плавное регулирование сопротивления реактора. ДГР с подмагничиванием магнитопровода постоянным током работает по принципу магнитного усилителя. При подмагничивании магнитопровода изменяются его магнитное сопротивление и, соответственно, индуктивное сопротивление реактора.

Для отстройки индуктивности ДГР оснащаются системами управления. По конструкции систем регулирования их можно разделить на:

  1. ДГР с ручным переключением числа работающих витков. Этот процесс не только трудоемкий, но и требует снятия напряжения с реактора;
  2. ДГР с приводом, работающим автоматически под нагрузкой сети;
  3. ДГР не имеющие возможности регулирования индуктивности системой управления не оснащаются.

Современные конструкции дугогасящих реакторов в управлении используют микропроцессорные технологии, облегчающие возможности эксплуатации предоставлением обслуживающему персоналу расширенной информации по статистике замыканий, поиску повреждений и другим полезным функциям.
