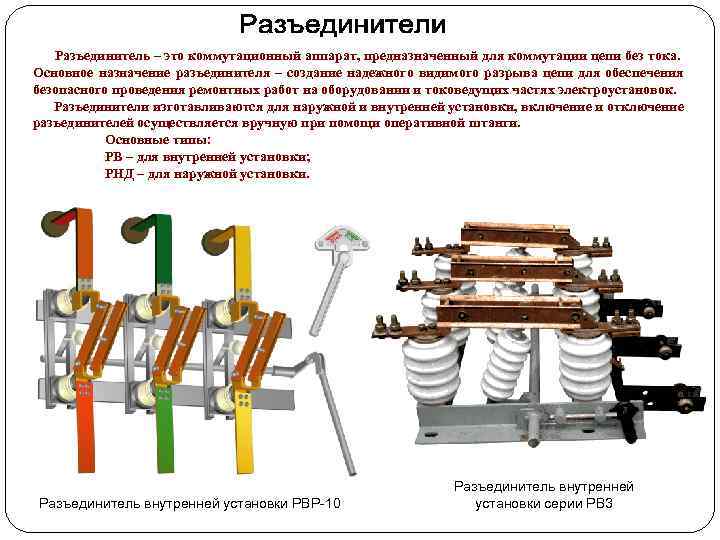

Высоковольтные разъединители: назначение, устройство, классификация

Требования к эксплуатации, техническое обслуживание

Для обеспечения безопасной эксплуатации разъединителей, устройства должны подбираться, исходя из условий использования и технических характеристик. В процессе работы аппараты подвергаются регулярному техническому обслуживанию, проводимому аттестованным персоналом с присвоенной группой электробезопасности.

Также читайте: Однофазный литой трансформатор тока — ТПОЛ

Регулярные внешние осмотры проводятся с целью выявления:

  • дефектов и следов коррозионного износа;
  • повреждений изоляторов;
  • посторонних предметов, препятствующих работе;
  • состояния отдельных элементов (особенно контактных ножей и механизмов);
  • температуры, для исключения опасности перегрева;
  • отсутствия постороннего шума при включении и выключении, образования искр и замыкания.

Периодичность осмотров:

  • при системе организации, предусматривающей постоянный дежурный персонал – раз в 3 дня;
  • без постоянного персонала – ежемесячно.

Также предусмотрено проведение ежегодного текущего ремонта и капитального – каждые 3 – 4 года. Во время ремонтных работ проводится ревизия и наладка оборудования, устранение неисправностей, замена повреждённых элементов или установка новых устройств взамен отслуживших нормативный срок.

Физические характеристики РЛНД

РЛНД предлагается в виде рамы, на которой размещается подвижная либо неподвижная контактная система, которая отвечает за отключение или включение электрического тока и заземление контактных ножей, а также ручной привод ПР.

Чаще всего современные производители подобной продукции устанавливают её на столбах перед трансформаторными станциями с воздушным вводом. Нередко можно встретить их в составе ячеек КСО.

Перед тем как совершить выбор разъединителя, очень важно обратить внимание на такие важные особенности как, конструкция его рамы и привода. Очень часто эти элементы могут быть некачественными, так как при их производстве может использоваться некачественный метал с небольшой толщиной, значительно сокращающий эксплуатационные сроки прибора. Именно поэтому перед покупкой РЛНД стоит обращать внимание на его прочность и надёжность, ведь, в противном случае — это может привести к быстрому износу и деформации прибора

Именно поэтому перед покупкой РЛНД стоит обращать внимание на его прочность и надёжность, ведь, в противном случае — это может привести к быстрому износу и деформации прибора

Именно поэтому перед покупкой РЛНД стоит обращать внимание на его прочность и надёжность, ведь, в противном случае — это может привести к быстрому износу и деформации прибора. Изоляционная сфера РЛНД состоит из 4-6 специальных изоляционных элементов, половина которых размещается на рычагах, а остальная половина на швеллерах

Изоляционная сфера РЛНД состоит из 4-6 специальных изоляционных элементов, половина которых размещается на рычагах, а остальная половина на швеллерах.

Принцип работы

Соединение или разъединение коммутируемой электрической цепи обеспечивается поворотом контактных ножей. В зависимости от конструктивного исполнения подвижные контакты могут поворачиваться вертикально либо горизонтально. Приводом, сообщающим усилие поворотному механизму, служит штанга с рукоятью, с помощью которой оператор осуществляет управление контактными ножами. Рукоятки приводов, смонтированы непосредственно на опорах под разъединителем.

Ручное управление используются преимущественно на воздушных линиях до 6 кВ. Управление ножами на линиях 110 кВ и выше осуществляется электроприводами, с использованием металлических шкафов, размещённых на безопасном расстоянии.

Похожие документы

5 мая 2009 г. Разъединители типа РЗЧ-20 У3.1 и РЗЧ-24 Т3 Разъединители типа РЗЧ-20У3.1 (РЗЧ-24Т3) предназначены для закорачивания генераторов, генераторов-двигателей с погашенным полем ротора при электрическом торможении гидроагрегатов ГЭС и ГАЭС.

Высоковольтные разъединители: назначение, устройство, классификация

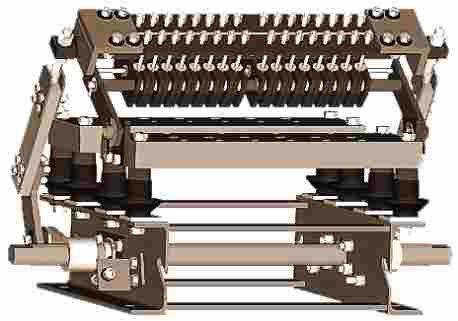

5 мая 2009 г. Разъединители постоянного тока типа РРП на напряжение 1,5 кВ и ток 20000 А Разъединитель предназначен для включения и отключения под напряжением обесточенных частей распределительного устройства и отдельных аппаратов процесса электролиза цветных металлов.

8 мая 2009 г. Разъединители контактной сети серии РКЖ на напряжение 3,3 кВ Разъединители контактной сети постоянного тока типов РКЖ-3,3/1250УХЛ1, РКЖ-3,3/3000УХЛ1 и РКЖ-3,3/4000УХЛ1 предназначены для включения и отключения находящихся под напряжением ненагруженных участков контактной сети постоянного тока электрифицированных железных дорог, а при оперировании двигательным приводом — также для отключения при наибольшем рабочем напряжении токов вспомогательных машин электроподвижного состава, токов отопления пассажирских вагонов и в аварийном режиме — токов подпитки смежных подстанций. Разъединители типа РКЖ-3,3/1250УХЛ1 предназначены также для одновременного заземления отключенных участков в отключенном положении разъединителя, при помощи контактов, имеющихся на поворотной колонке.

Высоковольтные разъединители: назначение, устройство, классификация

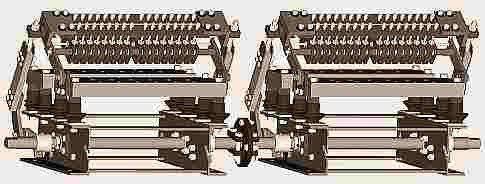

5 мая 2009 г. Разъединители постоянного тока типа РРП на напряжение 1,5 кВ, ток 40000 А и 50000 А Разъединитель предназначен для включения и отключения под напряжением обесточенных частей распределительного устройства и отдельных аппаратов прoцесса электролиза цветных металлов.

Высоковольтные разъединители: назначение, устройство, классификация

30 марта 2009 г. Разъединители наружной установки серии РЛНД-10 Разъединители серии РЛНД предназначены для включения и отключения под напряжением обесточенных участков цепи высокого напряжения, а также заземления отключенных участков при помощи стационарных заземлителей.

Прежде чем делать переключения

Переключения делают только после получения соответствующего распоряжения. Сначала проверяют, отключен ли выключатель в этой цепи, далее проводят внешний осмотр изоляторов на наличие трещин и сколов – если они есть операции не производят.

Также проверяют состояние блокирующих устройств и приводов

В случае видимых повреждений, если это возможно, воздействуют на приводы осторожно и с разрешения лица выдавшего распоряжения. Перемычек и шунтирующих коммутационных приборов также быть не должно. При использовании ручного привода разъединители включают быстрым и уверенным движением, но без удара

Если при приближении токоведущих частей возникает дуга их не отводят назад, чтобы избежать ее удлинения и перекрытия соседних фаз. При полном замыкании контактов дуга исчезнет. Отключение выполнять медленным движением, без рывков. Первое движение – пробное, для проверки целостности тяг. После этого размыкают цепь, если при этом возникает дуга – её быстро включают обратно, и не производят до времени выяснения причин её образования

При использовании ручного привода разъединители включают быстрым и уверенным движением, но без удара. Если при приближении токоведущих частей возникает дуга их не отводят назад, чтобы избежать ее удлинения и перекрытия соседних фаз. При полном замыкании контактов дуга исчезнет. Отключение выполнять медленным движением, без рывков. Первое движение – пробное, для проверки целостности тяг. После этого размыкают цепь, если при этом возникает дуга – её быстро включают обратно, и не производят до времени выяснения причин её образования.

Это все, что мы хотели рассказать вам про высоковольтные разъединители. Теперь вы знаете основные типы и виды данных устройств, для чего они предназначены и где используются. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

  • Принцип работы защиты минимального напряжения
  • Охранные зоны ЛЭП
  • Для чего нужно переносное заземление

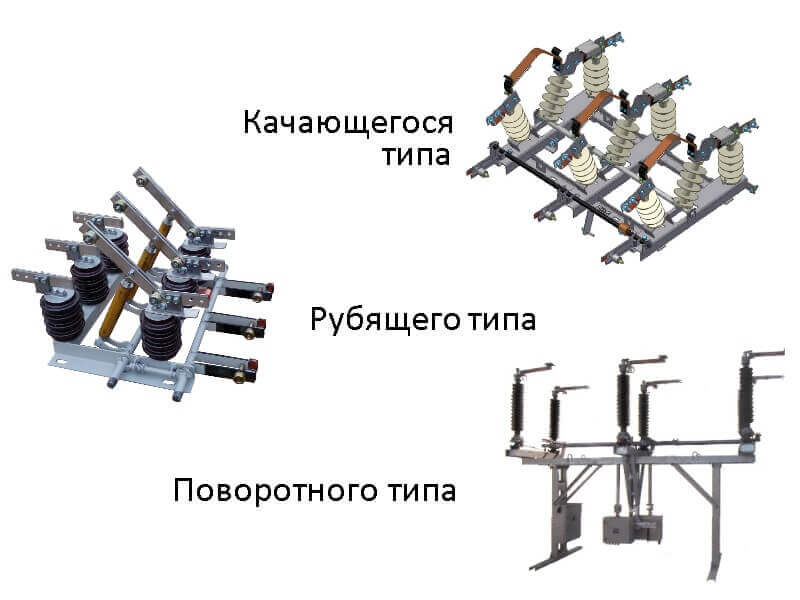

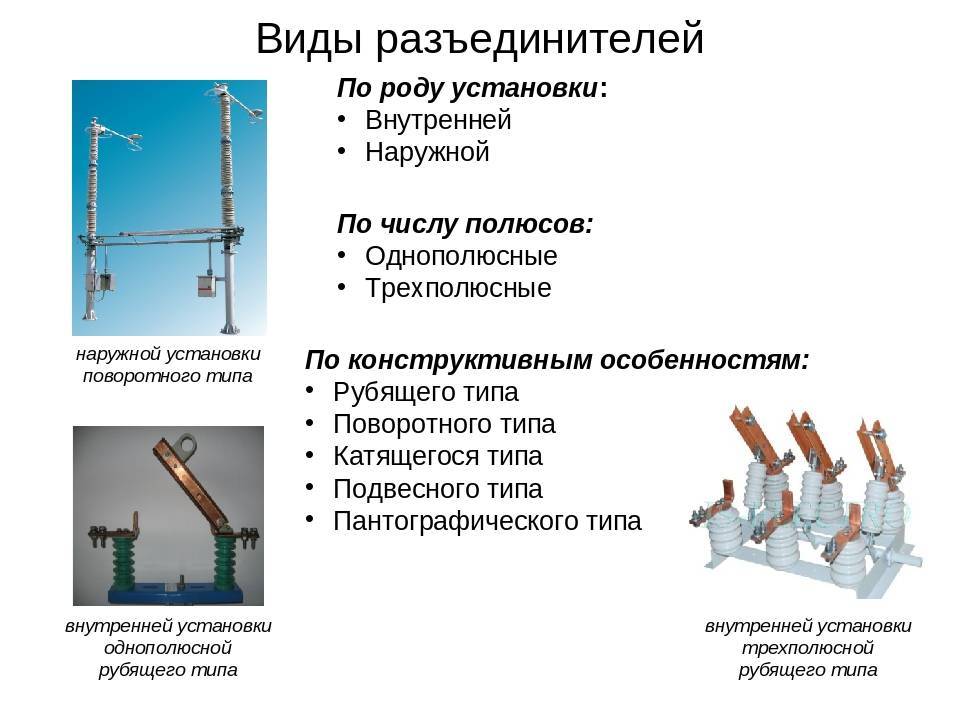

Классификация

Отечественной промышленностью выпускаются высоковольтные разъединители разных типов. Их можно классифицировать по следующим признакам:

  • по количеству полюсов;
  • типу контактного ножа (поворотного, рубящего, качающегося);
  • месту установки (открытое пространство или помещение);
  • по способу управления: ручной (посредством изоляционной штанги или рычагов), электромеханический, гидравлический, пневматический.

Кроме того устройства различаются по номинальному напряжению и показателям номинального тока, на который они рассчитаны. Изделия бывают с заземлителями (разъединители РВЗ, рис. 4), с фигурными ножами (РВФ) и другие.

Высоковольтные разъединители: назначение, устройство, классификация

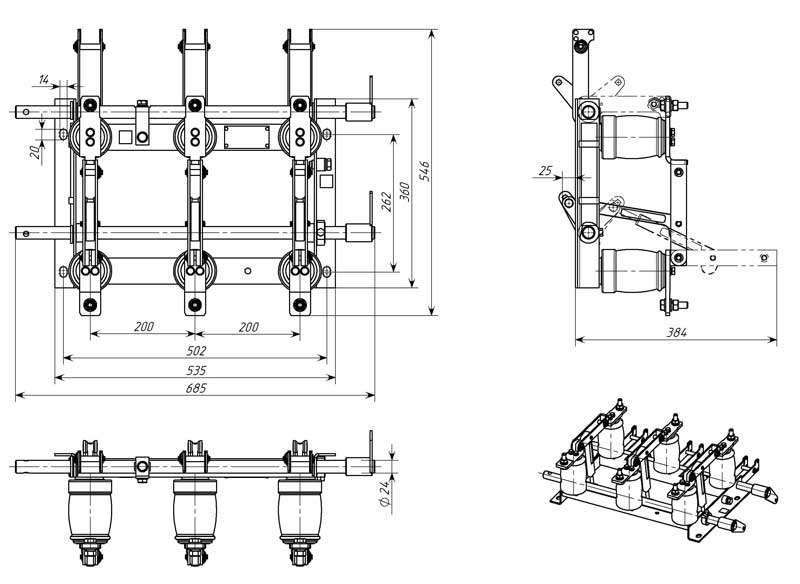

Рисунок 4. РВФз 1063

Тип прибора можно определить по его обозначению.

Буквами обозначают:

  • Р – тип изделия, в данном случае разъединитель;
  • Н – наружный;
  • Г – горизонтальная установка;
  • Л – линейный;
  • З – разъединитель с заземляющими ножами. Цифрами 1, 2 … указывают количество заземлителей;
  • Д – с двумя опорно-изоляционными колонками;
  • Числа 10, 35, 110, 220 – означают номинальное напряжение в киловольтах.

Например, РВ – внутренний разъединитель, а аббревиатура РЛНД означает, что перед вами линейный тип прибора с двумя опорно-изоляционными колонками, для наружного использования.

Классификация

Российскими предприятиями производятся разъединители различных разновидностей, отличающихся следующими особенностями исполнения:

  • числом полюсов;
  • типом контактного ножа – поворотным, рубящим, качающимся;

  • условиями эксплуатации, для которых они предназначены – внутри помещения, наружные;
  • способом срабатывания – ручным, электромеханическим, гидравлическим, пневматикой.

Также аппараты различаются по величине номинального напряжения и тока, на который они рассчитаны, наличию заземлителей, фигурных ножей и другим конструктивным особенностям.

Разъединители обозначаются, в соответствии с разновидностью и конструктивным исполнением.

Пример обозначения, в котором буквы и цифры указывают на следующие моменты:

  1. Наружной установки.
  2. Внутренней установки.

По маркировке изделия можно получить информацию о его разновидности и характеристиках.

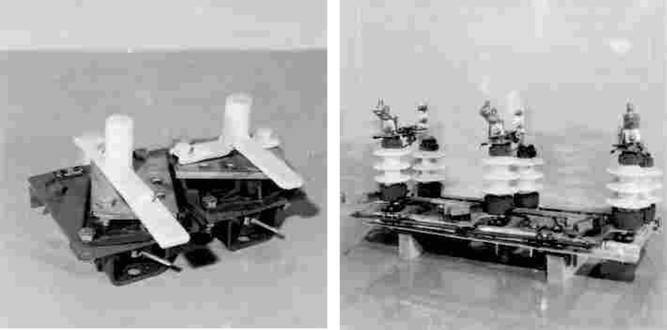

Приводы разъединителей

Приводы предназначены для управления главными и заземляющими ножами разъединителей.

Приводы имеют механические указатели положения разъединителя,причём в рычажных указателем может служить рукоятка и устройства переключения вспомогательных цепей (управления, сигнализации, блокировки) типа КСА или ПУ. Для исключения неправильных действий с разъединителями и заземляющими ножами на приводах монтируют блоки. Применяются следующие системы блокировок: механические (М), механические замковые системы Гинодмана (МБГ), электрические (Э) и электромагнитные (ЭМ).

Для управления главными и заземляющими ножами разъединители выпускают с одним, двумя или тремя валами.

Электродвигательные приводы имеют двигательное и ручное управления главными ножами и ручное управление ножами заземления, а также дистанционное управление. Для оперативного управления вручную двигательные привода оснащаются съемными рукоятками.

Для защиты от внешних факторов (пыли и дождя) привода в соответствии с ГОСТ 14254-96 имеют следующие степени защиты (код 1Р):

  • 1Р00 – без защиты,
  • 1Р23 – водозащищенные,
  • 1Р53 – водопылезащищенные,
  • 1Р63 – водопыленепроницаемые.

Также читайте: Трёхфазный силовой трансформатор — ТМЗ

Буквы в условных обозначениях приводов означают:

  • П – привод;
  • Р – ручной;
  • Д – двигательный;
  • Н – наружной установки;
  • Г – коммутирующие устройства на базе герконов;
  • Х – цифра, обозначающая модификацию;
  • Б – блочное исполнение;
  • П – питание вторичных цепей напряжением 220 В постоянного тока.

Ручные приводы серии ПР предназначены для управления главными и заземляющими ножами разъединителей наружной установки. Приводы типов ПР-2 предназначены для управления разъединителями на напряжение 10-110 кВ и отделителями на напряжение 35-110 кВ.

Приводы ПР-3 предназначены для управления разъединителями на напряжение 10-35 кВ в закрытых помещениях. Приводы ПР-4 предназначены для управления разъединителями внутренней установки серии РРИ.

Приводы ПРИ предназначены для управления заземляющими ножами, я ПРИ-1 – главными и заземляющими ножами разъединителей наружной установки. Приводы типа ПРН-10 предназначены для оперирования главными и заземляющими ножами разъединителей серии РЛНД на напряжение 10 кВ. Двигательные приводы ПД – 3 предназначены для управления разъединителями наружной установки, ПД-12-разъединителями внутренней установки, а привод ПД-5 для управления разъединителями в закрытых и открытых РУ.

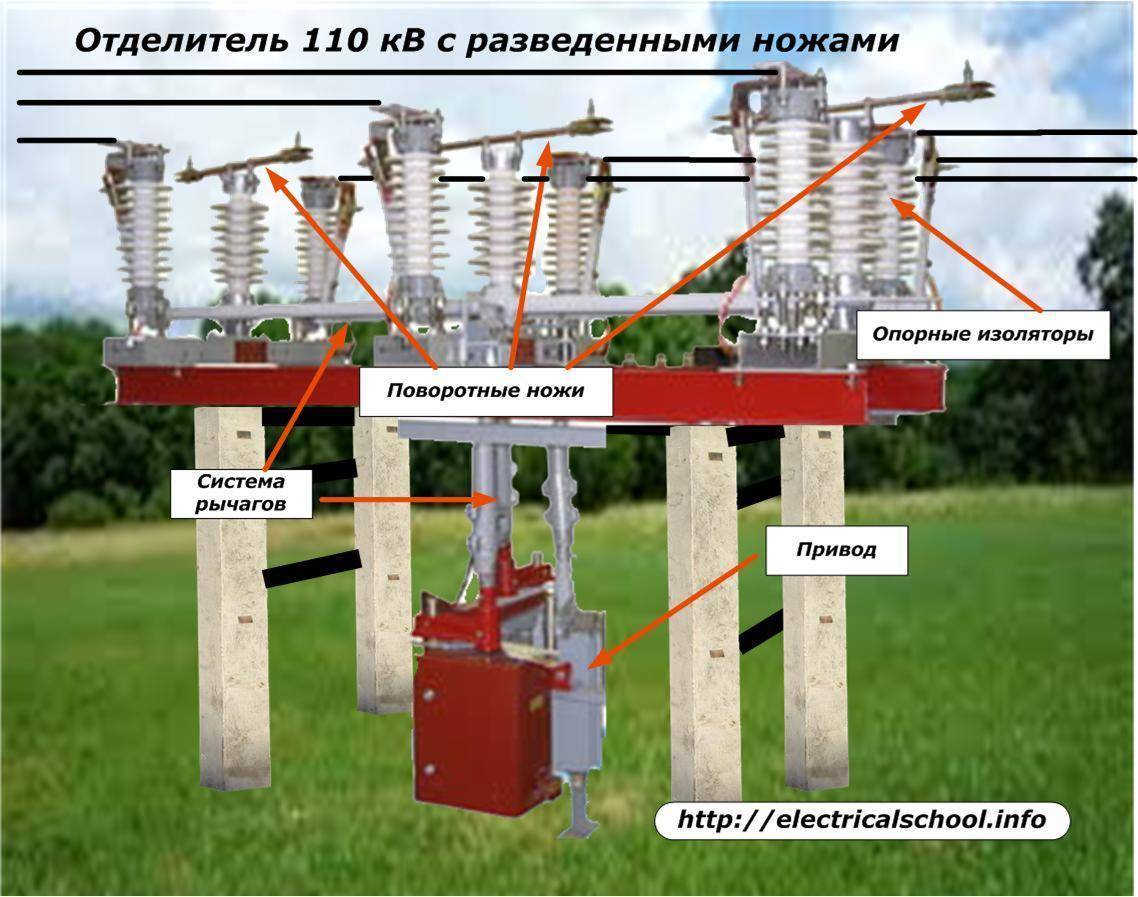

Отделители

Что такое отделитель?

Отделитель — высоковольтный аппарат, предназначенный для автоматического отключения повреждённых участков цепи в бестоковую паузу АПВ, поскольку его конструкция не рассчитана на гашение электрической дуги. Устройство отделителя такое же как и разъединителя. Отличие от последнего в том, что отделитель в комбинации с короткозамыкателем создаёт систему отделитель-короткозамыкатель которая представляет альтернативу высоковольтному выключателю.

Отделитель представляет собой разъединитель, который быстро отключает обесточенную цепь после подачи команды на его привод. Если в обычном разъединителе скорость отключения очень мала, то в отделителе процесс отключения длится 0,5-1,0 с. Отделитель отсоединяет поврежденные участки электрической цепи после отключения защитного выключателя. Выключатель срабатывает от искусственного короткого замыкания, создаваемого короткозамыкателем.

Популярные статьи  Трехфазный счетчик электроэнергии: устройство, принцип работы, установка, подключение

Отделители представляют собой двухколонковый разъединитель с ножами заземления (ОДЗ); одним ОДЗ-1А, ОДЗ-1Б, двумя ОДЗ-2 или без них (ОД), управляемый приводом ШПО (привод отделителя в шкафу). До 110 кВ включительно три полюса отделителя соединяются в общий трехполюсный аппарат и управляются одним приводом ШПО.

Отделители на 220 кВ выполняются в виде трех отдельных полюсов, каждый из которых управляется самостоятельным приводом.

Отключение отделителя происходит автоматически под действием заведенных пружин при срабатывании блокирующего реле или отключающего электромагнита, освобождающих механизм свободного расцепления привода. Включение отделителя производится вручную.

Операции, производимые отделителями

Отделителями допускаются операции отключения и включения:

  • трансформаторов напряжения, зарядного тока шин и подстанционного оборудования всех напряжений (кроме конденсаторных батарей);
  • параллельных ветвей, находящихся под током нагрузки, если разъединители этих ветвей шунтированы другими включенными разъединителями или выключателями;
  • намагничивающих токов силовых трансформаторов и зарядных токов воздушных и кабельных линий;
  • нейтралей трансформаторов и дугогасящих катушек при отсутствии в сети замыкания фазы на землю.

Принцип действия отделителей

Обычно отделитель представляет контактную систему рубящего типа без дугогашения и снабжённого пружинно — моторным приводом. В нормальном режиме электродвигателем осуществляется натяжение пружины и постановку механизма на защёлку. При подаче сигнала защелка освобождается специальным расцепителем электромагнитного действия и под действием натянутой пружины отделитель размыкает цепь. Такой принцип (пружинное отключение) необходим для энергонезависимости срабатывания отделителя (для надёжной его работы). Необходимо также отметить обязательную блокировку отключения отделителя под током.

Недостатки отделителей

Низкая надёжность — поскольку отделители располагаются в основном в ОРУ, то осадки могут привести к отказу срабатывания отделителя.

Предъявляемые требования

Главным требованием ко всем высоковольтным разъединителям является такая конструкция, которая предусматривает такое отключение, когда хорошо виден разрыв цепи. На приборы, применяемые для расцепления линий свыше 1 кВ распространяются требования ГОСТ Р 52726-2007, предусматривающие:

  • термическую и электродинамическую устойчивость конструкции;
  • высокое качество изоляции, способной работать в различных атмосферных условиях и выдерживать всевозможные перенапряжения;
  • уверенное включение или отключение при всех допустимых условиях, включая обледенение элементов конструкции;
  • простота конструкции, обеспечивающая надежность разъединения, удобство монтажа и эксплуатации.

Отдельные требования распространяются на соблюдение особенностей установки, правил эксплуатации и профилактических мер по поддержанию разъединителей в актуальном состоянии.

Порядок проведения испытаний

Эксплуатация разъединителей предусматривает регулярное проведение следующих испытаний, измерений и проверок:

  1. Определение сопротивления изоляции – не должно превышать 300 МОм для каждого отдельного элемента.
  2. Испытание подачей повышенного напряжения с частотой в 50 Гц – проводится для изоляторов.
  3. Определение значения сопротивления постоянному току – посредством микрометра, двойного моста или с использованием амперметра и вольтметра. Полученные значения сопротивления должны находиться в пределах от 50 до 220175 мкОм, в зависимости от номинального тока.
  4. Определение контактного давления в разъёмах.
  5. Проверка времени срабатывания.

Также дополнительно проверяется работа механизмов и блокировок. Полученные результаты оформляются соответствующими отчётами, с указанием определённых показателей.

Использование высоковольтных разъединителей позволяет обеспечить безопасность в процессе коммутации линий при большом значении напряжения.

Более подробно про разъединитель можете прочитать в “ГОСТ Р 52726-2007 Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним”:Открыть и читать файл

https://youtube.com/watch?v=0GymFQy3bt4

Классификация

Отечественной промышленностью выпускаются высоковольтные разъединители разных типов. Их можно классифицировать по следующим признакам:

  • по количеству полюсов;
  • типу контактного ножа (поворотного, рубящего, качающегося);
  • месту установки (открытое пространство или помещение);
  • по способу управления: ручной (посредством изоляционной штанги или рычагов), электромеханический, гидравлический, пневматический.

Кроме того устройства различаются по номинальному напряжению и показателям номинального тока, на который они рассчитаны. Изделия бывают с заземлителями (разъединители РВЗ, рис. 4), с фигурными ножами (РВФ) и другие.

Высоковольтные разъединители: назначение, устройство, классификация
Рисунок 4. РВФз 1063

Тип прибора можно определить по его обозначению.

Буквами обозначают:

  • Р – тип изделия, в данном случае разъединитель;
  • Н – наружный;
  • Г – горизонтальная установка;
  • Л – линейный;
  • З – разъединитель с заземляющими ножами. Цифрами 1, 2 … указывают количество заземлителей;
  • Д – с двумя опорно-изоляционными колонками;
  • Числа 10, 35, 110, 220 – означают номинальное напряжение в киловольтах.

Например, РВ – внутренний разъединитель, а аббревиатура РЛНД означает, что перед вами линейный тип прибора с двумя опорно-изоляционными колонками, для наружного использования.

Конструкция

Разъединитель качающегося типа. Рама повышенной жесткости. Изоляци выполнена с использованием полимерной изоляции с оболочкой из кремнийорганической резины. Изоляция имеет IV степень загрязнения по ГОСТ 9920 (удельная проводимость слоя загрязнения не менее 30 мкСм).

Основания подвижных колонок выполнены в виде пары: ось из нержавеющей стали, втулка из полиамида, что не требует смазки в процессе всего срока эксплуатации (30 лет).

Имеется жесткая связь между подвижными колонками всех полюсов (3-х или 2-х) для управления главными ножами, а также между заземлителями.

Все остальные части разъединителя, в том числе и крепеж, имеют стойкое антикоррозийное покрытие горячим и термодиффузионным цинком на весь срок службы.

На каждом полюсе разъединителя установлены дополнительные неподвижные изоляторы со стороны подвода питающей линии, что не требует в период монтажа устанавливать допонительные изоляторы и изготавливать кронштейны для них, как это было при установке РЛНД—10. Таким образом, крепление подводящих проводов с обеих сторон производится к контактным выводам, установленным на неподвижных изоляторах, что исключает схлестывание проводов и их излом, как это наблюдалось при работе РЛНД—10.

Токоведущая часть главного контура выполнена из меди с покрытием гальваническим оловом, что исключает окисление контактов в разъемном контакте и неподвижных соединениях. Токоведущая часть между контактом, установленным на подвижном изоляторе, и дополнительным неподвижным изолятором (со стороны подвода питания) выполнена в виде набора эластичных медных лент, покрытых гальваническим оловом. Это обеспечсивает надежный контакт без окисления в неподвижном контактном соединении, а также отсутствие излома при оперировании разъединителем при количестве более 10 000 циклов «вкл.-откл.».

Популярные статьи  Калькулятор маркировки резисторов с проволочными выводами

Контакное давление в разъемном контакте токоведущего контура обеспечивается с помощью пластинчатых пружин, выполненных из пружинной стали с покрытием термодиффузионным цинком, что обеспечивает стабильность контактного давления на весь срок службы без регулировок.

Вращение заземлителя происходит в поворотных основаниях, выполненных в виде пары: ось из нержавеющей стали — полиамидная втулка.

Управление разъединителем производится приводом с вертикальным движением рукояток, при этом в рабочем состоянии разъединителя рукоятки управления находятся под кожухом, закрываемым на замок.

Связь между разъединителем и приводом выполнена из стальной трубы, покрытой горячим цинком с установленным на обоих концах шарнирами с вкладышем, залитым в полиамиде, что не требует смазки на весь период эксплуатации.

Контактные части разъемных контактов, как главного, так и заземляющего контура защищены кожухами, что обеспесивает работоспособность разъединителя при толщине корки льда до: 20мм — для разъединителей общего назначения, 10 мм — для разъединителей специального назначения.

Включение, как главных ножей, так и заземлителей, проивзодится в контакты, установленные на неподвижных изоляторах, до упора.

В разъединителе отсутствуют люфты при управлении приводом ввиду отсутствия промежуточных кинематических звеньев.

Вращение валов управления происходит во втулках, выполненных из полиамида, что также не требует смазки на весь срок службы.

В комплект постановки входят по заказу кронштейны для установки разъединителей на опоре, кронштейн для крепления привода на опоре, соединительные тяги «разъединитель-привод» для различной высоты установки (620 мм, 6500 мм, 6800 мм).

Управление разъединителем осуществляется ручным приводом серии ПР-7, также исполнение РЛК без заземляющих ножей имеет двигательное управление приводом ПДЖ—1.

Классификация

Отечественной промышленностью выпускаются высоковольтные разъединители разных типов. Их можно классифицировать по следующим признакам:

  • по количеству полюсов;
  • типу контактного ножа (поворотного, рубящего, качающегося);
  • месту установки (открытое пространство или помещение);
  • по способу управления: ручной (посредством изоляционной штанги или рычагов), электромеханический, гидравлический, пневматический.

Кроме того устройства различаются по номинальному напряжению и показателям номинального тока, на который они рассчитаны. Изделия бывают с заземлителями (разъединители РВЗ, рис. 4), с фигурными ножами (РВФ) и другие.

Высоковольтные разъединители: назначение, устройство, классификация
Рисунок 4. РВФз 1063

Тип прибора можно определить по его обозначению.

Буквами обозначают:

  • Р – тип изделия, в данном случае разъединитель;
  • Н – наружный;
  • Г – горизонтальная установка;
  • Л – линейный;
  • З – разъединитель с заземляющими ножами. Цифрами 1, 2 … указывают количество заземлителей;
  • Д – с двумя опорно-изоляционными колонками;
  • Числа 10, 35, 110, 220 – означают номинальное напряжение в киловольтах.

Например, РВ – внутренний разъединитель, а аббревиатура РЛНД означает, что перед вами линейный тип прибора с двумя опорно-изоляционными колонками, для наружного использования.

РВО, РВК, РВР, РВП, РВ, РВЗ, РВФ, РВФЗ, РЛНД, РЛНДС, РЛК

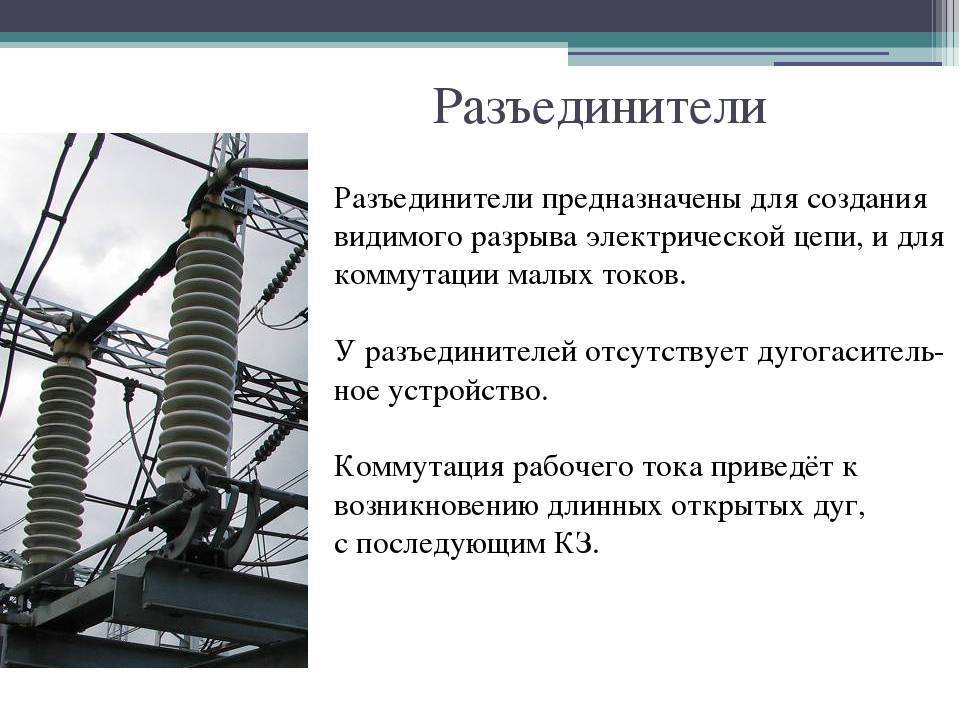

Служат для создания видимого разрыва линии электропередачи, отделяющего выведенное из работы оборудование от токопроводящих частей, находящихся под напряжением. Это необходимо, например, при выводе оборудования в ремонт в целях безопасного производства работ. Разъединители не имеют дугогасительных устройств и поэтому предназначаются, главным образом, для включения и отключения электрических цепей находящихся под напряжением или без напряжения. Устройства различают по:

  • роду установки: — для внутренней установки — для наружной установки
  • напряжению (6, 10кВ)
  • току (400, 630А и более)
  • исполнению: — однополюсные; — трехполюсные; — трехполюсные с заземляющими ножами

Классификация

Отечественной промышленностью выпускаются высоковольтные разъединители разных типов. Их можно классифицировать по следующим признакам:

  • по количеству полюсов;
  • типу контактного ножа (поворотного, рубящего, качающегося);
  • месту установки (открытое пространство или помещение);
  • по способу управления: ручной (посредством изоляционной штанги или рычагов), электромеханический, гидравлический, пневматический.

Кроме того устройства различаются по номинальному напряжению и показателям номинального тока, на который они рассчитаны. Изделия бывают с заземлителями (разъединители РВЗ, рис. 4), с фигурными ножами (РВФ) и другие.

Высоковольтные разъединители: назначение, устройство, классификация
Рисунок 4. РВФз 1063

Тип прибора можно определить по его обозначению.

Буквами обозначают:

  • Р – тип изделия, в данном случае разъединитель;
  • Н – наружный;
  • Г – горизонтальная установка;
  • Л – линейный;
  • З – разъединитель с заземляющими ножами. Цифрами 1, 2 … указывают количество заземлителей;
  • Д – с двумя опорно-изоляционными колонками;
  • Числа 10, 35, 110, 220 – означают номинальное напряжение в киловольтах.

Например, РВ – внутренний разъединитель, а аббревиатура РЛНД означает, что перед вами линейный тип прибора с двумя опорно-изоляционными колонками, для наружного использования.

Принцип работы

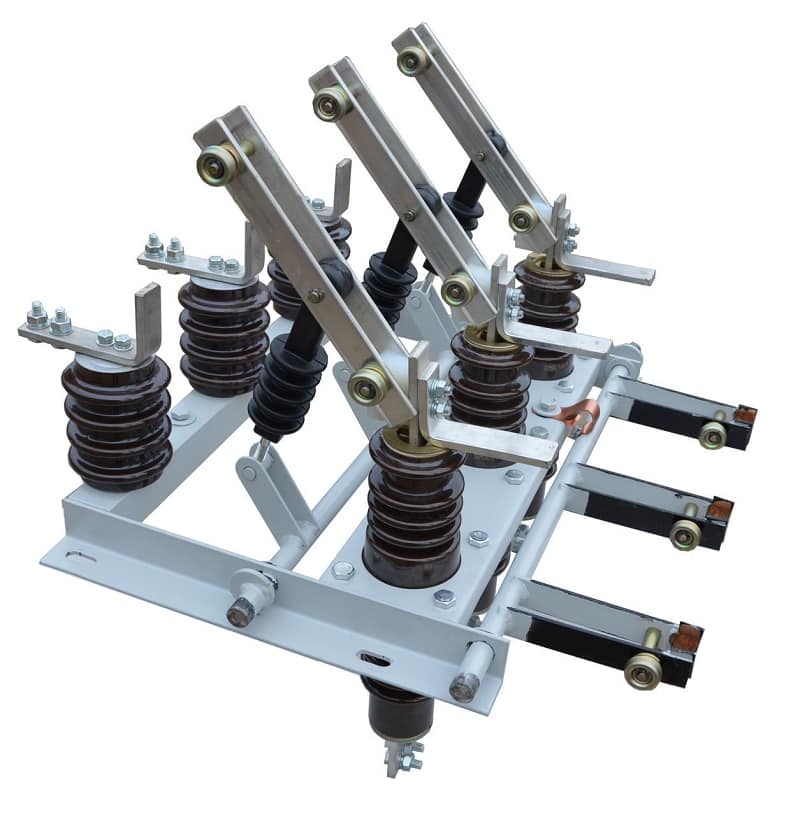

Соединение или разъединение коммутируемой электрической цепи обеспечивается поворотом контактных ножей. В зависимости от конструктивного исполнения подвижные контакты могут поворачиваться вертикально либо горизонтально. Приводом, сообщающим усилие поворотному механизму, служит штанга с рукоятью, с помощью которой оператор осуществляет управление контактными ножами. Рукоятки приводов, смонтированы непосредственно на опорах под разъединителем.

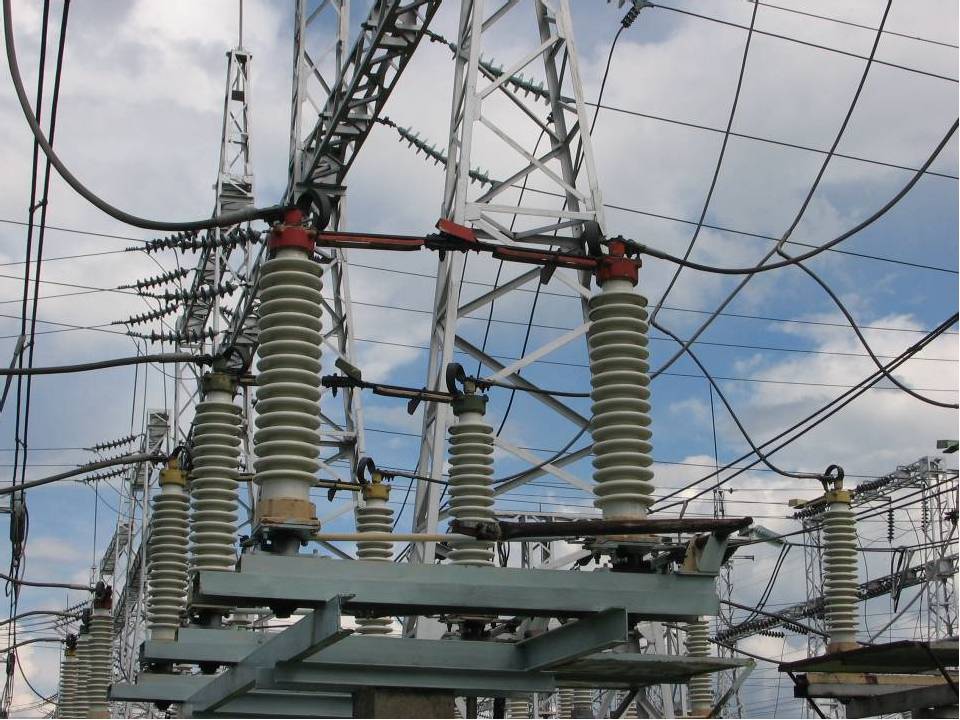

Ручное управление используются преимущественно на воздушных линиях до 6 кВ. Управление ножами на линиях 110 кВ и выше осуществляется электроприводами, с использованием металлических шкафов, размещённых на безопасном расстоянии.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
