Как сделать простейший электродвигатель своими руками?

Одноцилиндровый электродвигатель

Если предыдущий вариант никакой полезной работы не выполнял в силу его конструктивных особенностей, то эта модель будет немного сложнее, зато найдет практическое применение у вас дома. Для изготовления вам понадобится одноразовый шприц на 20мл, медная проволока для намотки катушки (в данном примере используется диаметром 0,45мм­), проволока из меди большего диаметра для коленвала и шатуна (2,5 мм), постоянные магниты, деревянные планки для каркаса и конструктивных элементов, источник питания постоянного тока.

Из дополнительных инструментов понадобится клеевой пистолет, ножовка, канцелярский нож, пассатижи.

Процесс изготовления электродвигателя заключается в следующем:

  • При помощи ножовки или канцелярского ножа обрежьте шприц, чтобы получить пластиковую трубку.
  • Намотайте на пластиковую трубку тонкую медную проволоку и зафиксируйте ее концы клеем, это будет обмотка статора.

    Рис. 5: намотайте проволоку на шприц

  • С толстой проволоки удалите изоляцию при помощи канцелярского ножа. Отрежьте два куска проволоки.
  • Согните из этих кусков проволоки коленчатый вал и шатун для электродвигателя, как показано на рисунке ниже.

    Рис. 6: согните коленвал и шатун

  • Наденьте кольцо шатуна на коленчатый вал, чтобы обеспечить его плотную фиксацию, можно надеть кусок изоляции под кольцо.

    Рис. 7: наденьте шатун на коленвал

  • Из деревянных плашек изготовьте две стойки для вала, деревянное основание и ушко для неодимовых магнитов.
  • Склейте неодимовые магниты вместе и приклейте к ним ушко при помощи клеевого пистолета.
  • Зафиксируйте второе кольцо шатуна в ушке при помощи шплинта из медной проволоки.

    Рис. 8: зафиксируйте второе кольцо шатуна

  • Вставьте вал в деревянные стойки и наденьте втулки для ограничения перемещения, сделайте их из кусочков родной изоляции провода.
  • Приклейте статор с обмоткой, стойки с шатуном на деревянное основание, кроме дерева можете использовать и другой диэлектрический материал.

    Рис. 9: приклейте стойки и статор

  • При помощи саморезов с плоской шляпкой зафиксируйте выводы на деревянном основании. Два контакта должны иметь достаточную длину, чтобы касаться вала электродвигателя – один выгнутой части, другой прямой.

    Рис. 10: точки касания вала

  • Наденьте на вал с одной стороны маховик для стабилизации вращения, а с другой крыльчатку для вентилятора.
  • Припаяйте один вывод обмотки электродвигателя к контакту колена, а второй к отдельному выводу.

    Рис. 11: припаяйте выводы обмотки

  • Подключите электродвигатель к батарейке при помощи крокодилов.

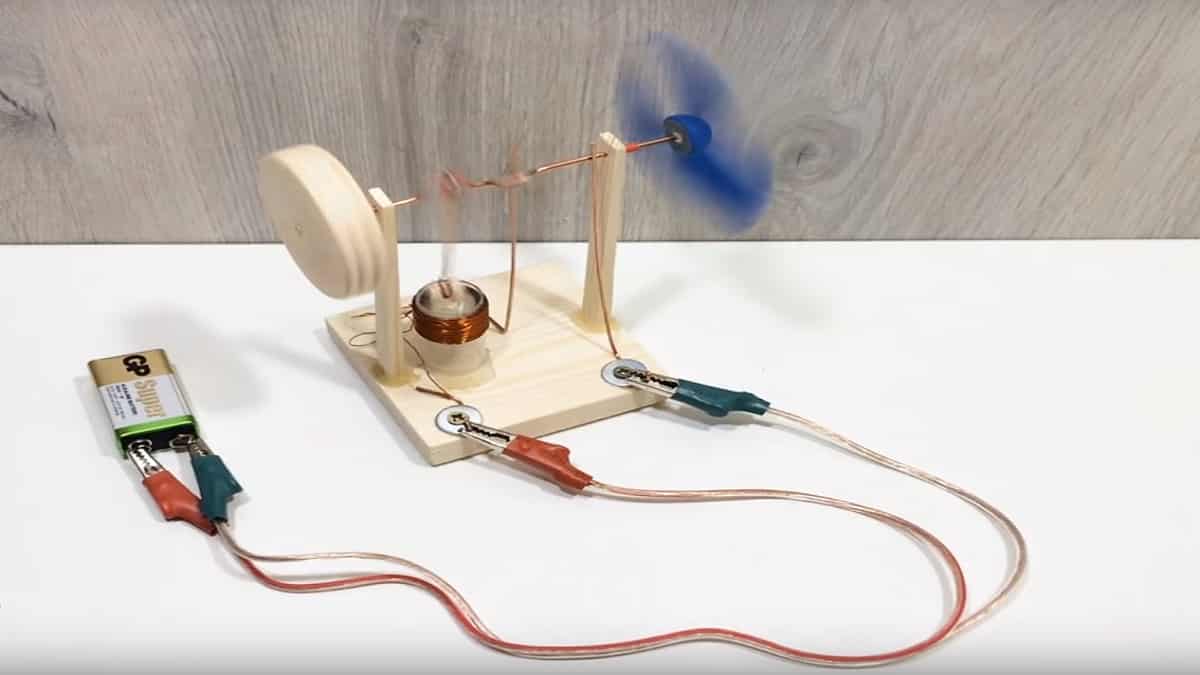

Одноцилиндровый электродвигатель готов к эксплуатации – достаточно подключить питание к его выводам для работы и прокрутить маховик, если он находится в том положении, с которого сам стартовать не может.

Как сделать простейший электродвигатель своими руками?
Рис. 12: подключите питание

Чтобы прекратить вращение вентилятора, отключите электродвигатель посредством снятия крокодила хотя бы с одного из контактов.

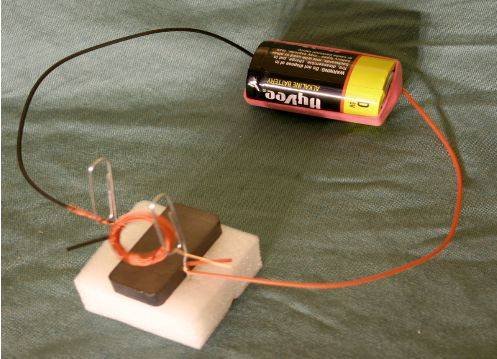

Намотка катушки

Возьмите проволоку (0.5 мм) и пробку от бутылки, проделайте сбоку крышки надрез глубиной 2 миллиметра. С усилием необходимо втиснуть в сделанный прорез проволоку для надежной фиксации.

Как сделать простейший электродвигатель своими руками?

Вам не нужно делать много обмоток, а только одну, поэтому постарайтесь намотать ее как можно аккуратнее. Сделайте около 100 витков проволоки на крышку и снимите моток проволоку с крышки.

Как сделать простейший электродвигатель своими руками?

Для того чтобы намотанные витки не распались, надо сделать 10 оборотов концов изнутри мотка, а затем против часовой стрелки обмотайте другим концом.

Как сделать простейший электродвигатель своими руками?

  • Что нужно знать при выборе ветрогенератора

  • Генератор из асинхронного двигателя: схема, таблица, инструкция, как сделать своими руками + фото от мастера!

  • Солнечная батарея своими руками — пошаговая инструкция как изготовить и провести монтаж солнечной батареи в домашних условиях (фото и видео-инструкция)

Далее понадобится проволока диаметром 1 миллиметр, небольшой отрезок 10 сантиметров. Согните отрезок ровно посередине и постоянными сгибаниями переломите его пополам, в таком случае у нас получится 2 равных отрезка.

Обмотайте вокруг созданной катушки сделав несколько оборотов и оставьте прямой конец 3 сантиметра. Также нужно сделать и с другого конца, затем постарайтесь на максимум откалибровать наш самодельный ротор.

Как сделать простейший электродвигатель своими руками?

Если этого не сделать, то в будущем она будет сильно прыгать, и от этого может плохо работать наш двигатель.

Как сделать простейший электродвигатель своими руками?

Процесс изготовления щёчек

На гайку необходимо положить бумагу, сверху следует пробить отверстие болтом. После надевания бумаги на болт в верхней части его ставится шайба. Всего следует проделать четыре такие детали. Накручивание гаек проводят на верхнюю щёчку, снизу следует подложить шайбочку и зафиксировать конструкцию с помощью термоклея. Конструкция каркаса готова.

Как сделать простейший электродвигатель своими руками?

Далее необходима перемотка проволоки для электродвигателей своими руками. Конец проволоки наматывают на каркас, скручивая при этом концы проволоки, чтобы катушка была красива и презентабельна. Далее следует раскрутить гайки удалить болт. Начало и конец проволоки очищают от лака, а затем устанавливают конструкцию на болт.

Сделав подобным образом вторую катушку, необходимо соединить конструкцию и проверить, как работает электродвигатель. Шляпку болта подключают к плюсу. Следует провести плавный пуск электродвигателя, собранного своими руками.

Как сделать простейший электродвигатель своими руками?

Как сделать простейший электродвигатель своими руками?

Если катушки соединены параллельно, то происходит уменьшение суммарного сопротивления и возрастания электрического тока. Если соединяется конструкция последовательно. то суммарное сопротивление увеличивается, а электрический ток сильно уменьшается.

  • Ротор электродвигателя — особенности конструкции и принцип работы устройства. Инструкция по ремонту и восстановлению
  • Подключение электродвигателя — основные схемы, способы и особенности подсоединения различных моделей (инструкция + фото)

  • Однофазный электродвигатель: основные виды, принцип работы и инструкция по подключению и настройке. Обзор лучших производителей!

Как сделать простейший электродвигатель своими руками?

Если конструкция собрана правильно, то работа электродвигателя происходит быстро и эффективно. Чтобы собрать модель электродвигателя, не нужны какие-то специальные навыки и знания.

Как сделать простейший электродвигатель своими руками?

Можно на просторах интернета найти пошаговую инструкцию с фото на каждом из этапов. Воспользовавшись этим, любой человек быстро может собрать электродвигатель из подручных материалов.

Как сделать простейший электродвигатель своими руками?

Применение электродвигателя

Это очень интересный вопрос. Об использовании обычных электродвигателей переменного тока разговоры ведутся давно. Подобные двигатели не имеют щеточного механизма, поэтому очень просты в работе и в эксплуатации.

Но здесь присутствуют некоторые факторы, с которыми приходится считаться. Первый фактор – это наличие переменного напряжения на 220 V. Как вариант, имеется возможность установки инвертора, который сможет преобразовать постоянное напряжение 12 V в переменное напряжение 220 V.

Вторая составляющая – это безопасность, ведь напряжение 220 V очень опасно для человека, тем более на воде. Это требует применения специальных мер. Но если кругом вода, то трудно даже представить себе, в чем именно должны заключаться эти меры.

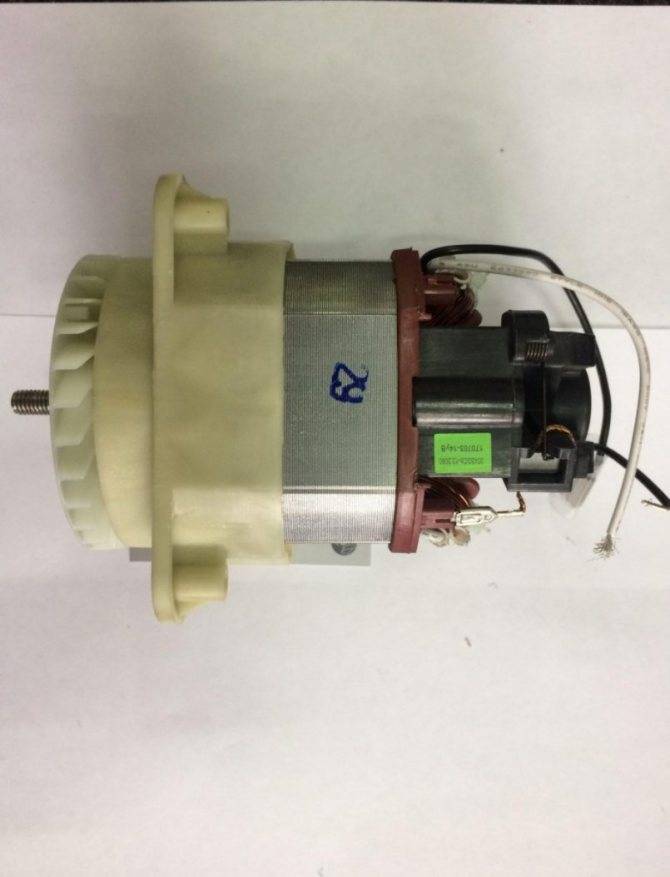

Существует практически готовый вариант – это применение мотора от триммера или от мотокосы. Здесь практически все готово, остается лишь определиться с длиной устройства и установить гребной винт. Здесь не нужен верхний редуктор и не нужно дорабатывать систему управления и систему питания двигателя.

Основная задача состоит в том, чтобы подобное устройство надлежащим образом закрепить на лодке. Особенно оно актуально при наличии надувной лодки.

Процесс изготовления

Начинать работу по изготовлению электродвигателя своими руками нужно с изготовления пяти пластин, в которых позже нужно просверлить отверстие по центру при помощи электродрели и надеть на ось — спицу велосипедную.

Популярные статьи  Почему нагревается вилка от удлинителя в розетке при включении водонагревателя?

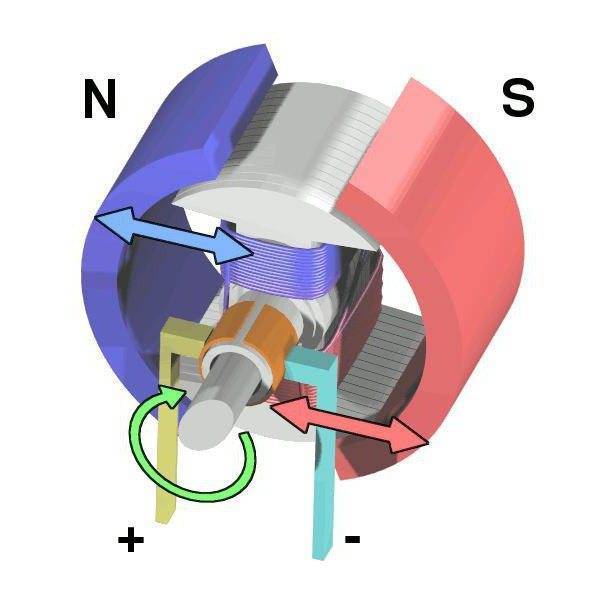

При прохождении через катушку электротока, последняя создает магнитное поле вокруг себя, которое не отличается от поля обычного магнита, но исчезает, когда ток отключают. Свойство это, можно использовать, чтобы металлические предметы притягивать и отпускать, включая и выключая ток.

Цепь питается от блока питания компьютера 12В. Если ось с пластинами установить рядом с электромагнитом и включить ток, то они будут притягиваться и одной из сторон поворачиваться к электромагниту.

Если момент угадывать постоянно, и включать ток, они будут вращаться. Для того, чтобы сделать это в нужный момент, необходим прерыватель тока.

Электродвигатель из пробки и спицы

Также представляет собой относительно простой вариант самоделки, для его изготовления вам понадобится пробка от шампанского, медная проволока в изоляции для намотки якоря, вязальная спица, медная проволока для изготовления контактов, изолента, деревянные заготовки, магниты, источник питания. Из инструментов вам пригодятся пассатижи, клеевой пистолет, мелкий натфиль, дрель, канцелярский нож.

Процесс изготовления электродвигателя будет состоять из таких этапов:

  • Обрежьте края пробки, чтобы получить две плоских поверхности, на которых будет располагаться провод.
  • Просверлите сквозное отверстие в пробке и проденьте в него спицу. С одной стороны намотайте изоленту. Рис. 13: вставьте спицу и намотайте изоленту
  • В торце пробки вставьте два отрезка проволоки и приклейте их.
  • Намотайте обмотку ротора из тонкой проволоки в одном направлении. Сделайте перемотку якоря изолентой, чтобы витки в электродвигателе не распустились во время работы.
  • Зачистите надфилем концы обмотки электродвигателя и выводы на пробке и соедините их.

Как сделать простейший электродвигатель своими руками? Рис. 14: соедините концы обмотки и выводы

Для лучшего контакта можно припаять. Выводы следует согнуть так, чтобы они буквально лежали на спице.

Как сделать простейший электродвигатель своими руками? Рис. 15: согните выводы

  • Сделайте деревянное основание, две опоры для вала и две стойки для магнитов. Высверлите в опорах отверстия под спицу.
  • Приклейте опоры на основание и вставьте в них ротор электродвигателя. Зафиксируйте подвижный элемент ограничителями, наиболее просто сделать их из изоленты. Рис. 16: установите вал на стойки
  • Из двух концов проволоки изготовьте щетки для электродвигателя и зафиксируйте их саморезами на основании. Рис. 17: щетки для электродвигателя
  • На стойки приклейте два магнита и разместите их с двух сторон от ротора с минимальным зазором.

Как сделать простейший электродвигатель своими руками? Рис. 18: установите магниты

Наденьте крыльчатку вентилятора на вал и подключите к источнику питания – при протекании электрического тока по катушке произойдет магнитное взаимодействие с полем постоянных магнитов, благодаря чему и возникнет вращательное движение. Простейший электродвигатель готов, запитать его можно и от переменного тока в сети, но вместо батарейки вам придется использовать блок питания.

Классическая цепная или ременная передачи

Этот принцип чаще всего используется мастерами – «самоделкиными», из-за его визуальной «понятности» и широкого выбора необходимых комплектующих от обычных велосипедов. В качестве двигателя нередко используются электромоторы от бытовой техники (например от стиральной машины) или автомобильного электрохозяйства.

Что можно сказать о недостатках подобного привода?

  • Надо сразу отметить, что переделка велосипеда таким способом потребует от владельца достаточно глубоких знаний механики и высоких технологических навыков.
  • Еще одним недостатком является шумность системы с таким видом передачи, но в дорожных условиях это вряд ли кому-то доставит существенные неудобства.
  • Доработка связана с некоторыми изменениями в конструкции рамы, что может снизить ее прочностные характеристики. Во всяком случае, не рекомендуется проводить подобные работы на велосипедах с карбоновыми или алюминиевыми рамами – только на стальных.

Зато недостатки скрашиваются целым рядом преимуществ:

  • Этот тип передачи – самый экономичный и эффективный из всех существующих.
  • Существует возможность использования ступенчатого переключения передач, привычного для большинства велосипедистов. Это позволит в значительной степени увеличить ресурсы аккумуляторов, выбирая оптимальный режим в зависимости от трафика движения или рельефа трассы.
  • Как правило, подобный тип передачи позволяет использовать уже установленные на велосипеде узлы, что не приводит к значительному увеличению общего веса. Кроме того, экономичность системы дает возможность применять двигатели и аккумуляторы меньшей массы.
  • Наибольшие скоростные показатели также показывают велосипеды именно с такой передачей.

Понятно, что здесь – широчайшее поле для креативных конструкторских идей. Однако, не забыли про велосипедистов и производители – существуют в продаже готовые комплекты для электровелосипеда. Наибольшей популярностью пользуются наборы тайваньской .

Выпускаются подобные «конструкторы» в разных исполнениях – с использованием штатной цепи велосипеда, или с передачей усилия через дополнительную цепь с одной или двумя добавочными звездочками.

Системы оснащены электродвигателями мощностью от 360 до 1500 Вт, с напряжением питания 24 или 36 вольт. Для управления работой привода используются электронные контроллеры, причем в двигателях до 500 ватт они, как правило, встроенные. В комплект входят все необходимые крепежные элементы, средства визуального контроля и ручного управления приводом.

Монтаж электропривода будет вполне посильной задачей для любого владельца с «правильно растущими руками».

Общее утяжеление велосипеда вполне приемлемое – 3-4 килограмма, но вот скорости, которые он может развивать – весьма внушительны — 40 и более километров в час.

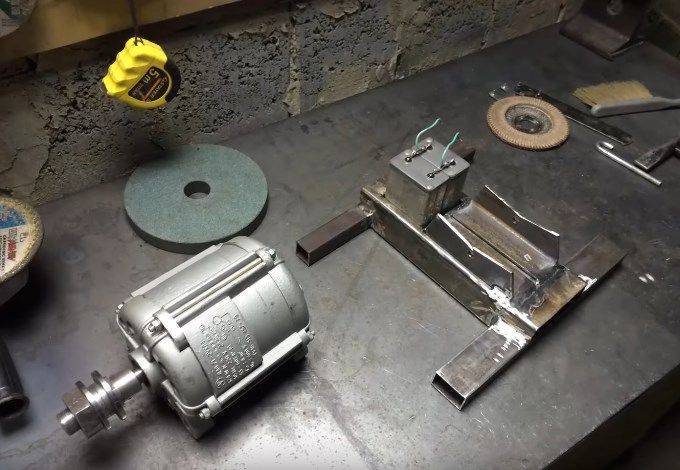

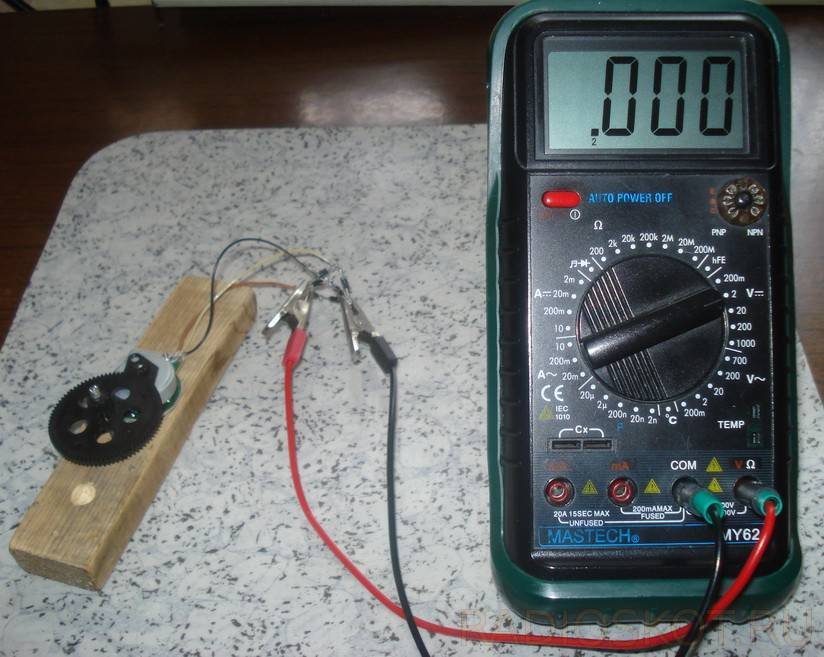

Подбор генератора

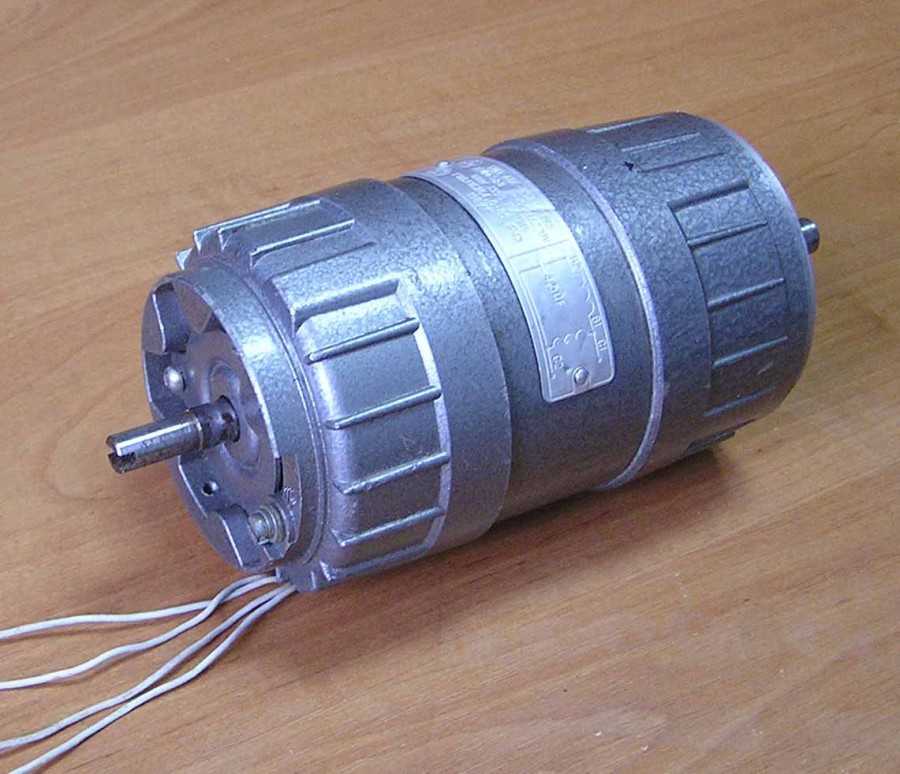

Как оказалось, большинство использует в виде генератора старый мотор из компьютеров. Такой мотор является раритетом и применялся еще во времена, когда у вычислительных машин использовались большие ленточные катушечные накопители. Среди всех возможных вариантов самым лучшим можно считать двигатель постоянного тока от производителя Ametekна 30 вольт. Это самый подходящий вариант, чтобы сделать ветрогенератор, так как даже легкое вращение его вала может свободно генерировать 12 В. Данный двигатель довольно тяжело найти, но на торговых площадках ebay и Amazon полно его аналогов. Дополнительно в описании знающие люди указывают возможность их использования в качестве генератора для ветряка.

Как сделать простейший электродвигатель своими руками?

Подбор двигателя нужно делать с учетом следующих параметров:

  • постоянный ток;
  • низкие обороты;
  • высокое напряжение;
  • высокая сила тока.

Все дело в том, что двигатель, рассчитанный на 7200 оборотов и напряжением в 24 В, при низких оборотах вряд ли сможет дать требуемые значения. Но если взять 30-вольтовый мотор с номинальным значением в 325 об/мин, то вполне реально ожидать от него напряжение в 12 вольт даже при характерных ветряку низких оборотах.

Примерная стоимость того же Ametek примерно 26 $

Можно найти и немного дешевле двигатель, но это не столь важно. При обычном легком толчке он зажигает без проблем лампу на 12 вольт, что нам и требовалось

Итак, двигатель-генератор мы нашли. Приступаем к следующему шагу — расчету лопастей.

Метод 1: мини-паровой двигатель своими руками

Итак, начнем. Соберем самый простой паровой двигатель своими руками. Чертежи, сложные инструменты и особые знания при этом не нужны.

Для начала берем алюминиевую банку из-под любого напитка. Отрезаем от нее нижнюю треть. Так как в результате получим острые края, то их необходимо загнуть внутрь плоскогубцами

Делаем это осторожно, чтобы не порезаться. Так как большинство алюминиевых банок имеют вогнутое дно, то необходимо его выровнять

Достаточно плотно прижать его пальцем к какой-нибудь твердой поверхности.

Как сделать простейший электродвигатель своими руками?

На расстоянии 1,5 см от верхнего края полученного «стакана» необходимо сделать два отверстия друг напротив друга. Желательно для этого использовать дырокол, так как необходимо, чтобы они получились в диаметре не менее 3 мм. На дно банки кладем декоративную свечку. Теперь берем обычную столовую фольгу, мнем ее, после чего оборачиваем со всех сторон нашу мини-горелку.

Популярные статьи  Сила Лоренца: определение, формула, применение на практике

Как сделать простейший электродвигатель своими руками?

Электродвигатель из пробки и спицы

Также представляет собой относительно простой вариант самоделки, для его изготовления вам понадобится пробка от шампанского, медная проволока в изоляции для намотки якоря, вязальная спица, медная проволока для изготовления контактов, изолента, деревянные заготовки, магниты, источник питания. Из инструментов вам пригодятся пассатижи, клеевой пистолет, мелкий натфиль, дрель, канцелярский нож.

Процесс изготовления электродвигателя будет состоять из таких этапов:

  • Обрежьте края пробки, чтобы получить две плоских поверхности, на которых будет располагаться провод.
  • Просверлите сквозное отверстие в пробке и проденьте в него спицу. С одной стороны намотайте изоленту.Рис. 13: вставьте спицу и намотайте изоленту
  • В торце пробки вставьте два отрезка проволоки и приклейте их.
  • Намотайте обмотку ротора из тонкой проволоки в одном направлении. Сделайте перемотку якоря изолентой, чтобы витки в электродвигателе не распустились во время работы.
  • Зачистите надфилем концы обмотки электродвигателя и выводы на пробке и соедините их.

Как сделать простейший электродвигатель своими руками?

Для лучшего контакта можно припаять. Выводы следует согнуть так, чтобы они буквально лежали на спице.

Как сделать простейший электродвигатель своими руками?

  • Сделайте деревянное основание, две опоры для вала и две стойки для магнитов. Высверлите в опорах отверстия под спицу.
  • Приклейте опоры на основание и вставьте в них ротор электродвигателя. Зафиксируйте подвижный элемент ограничителями, наиболее просто сделать их из изоленты.Рис. 16: установите вал на стойки
  • Из двух концов проволоки изготовьте щетки для электродвигателя и зафиксируйте их саморезами на основании.Рис. 17: щетки для электродвигателя
  • На стойки приклейте два магнита и разместите их с двух сторон от ротора с минимальным зазором.

Как сделать простейший электродвигатель своими руками?

Наденьте крыльчатку вентилятора на вал и подключите к источнику питания – при протекании электрического тока по катушке произойдет магнитное взаимодействие с полем постоянных магнитов, благодаря чему и возникнет вращательное движение. Простейший электродвигатель готов, запитать его можно и от переменного тока в сети, но вместо батарейки вам придется использовать блок питания.

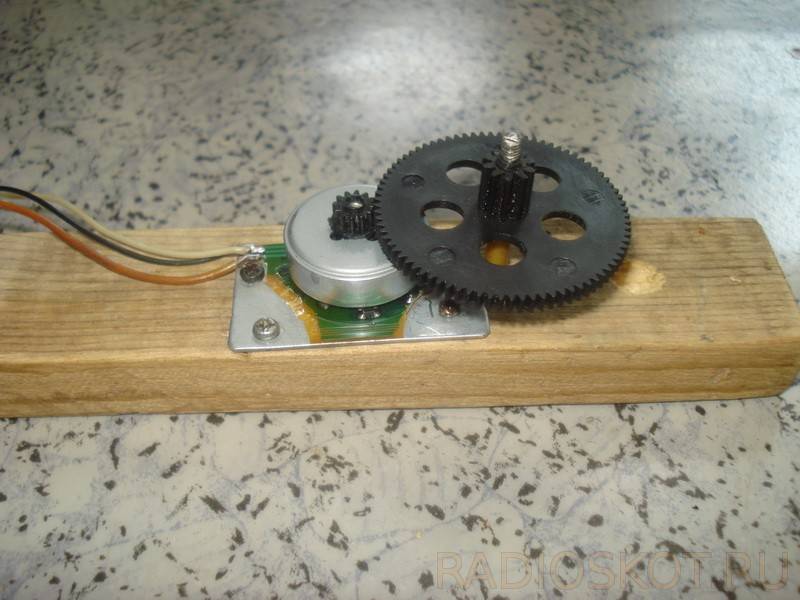

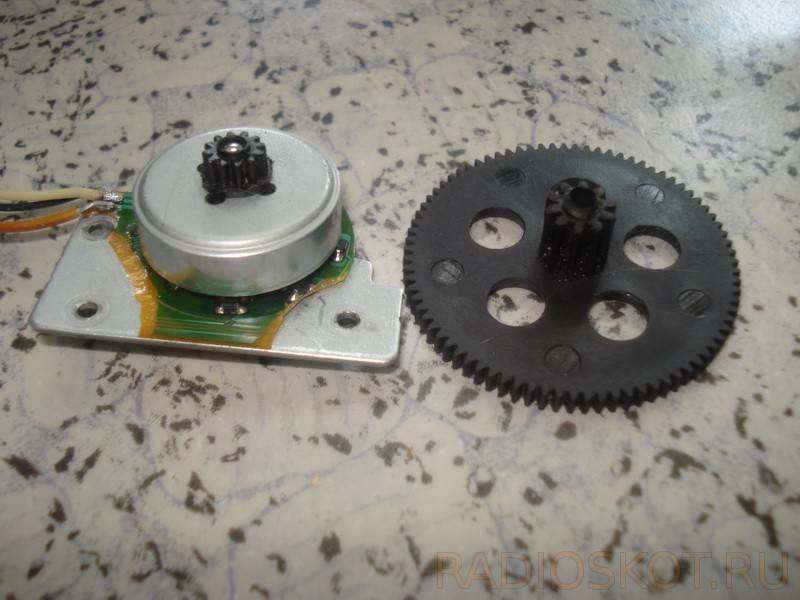

Модель своими руками

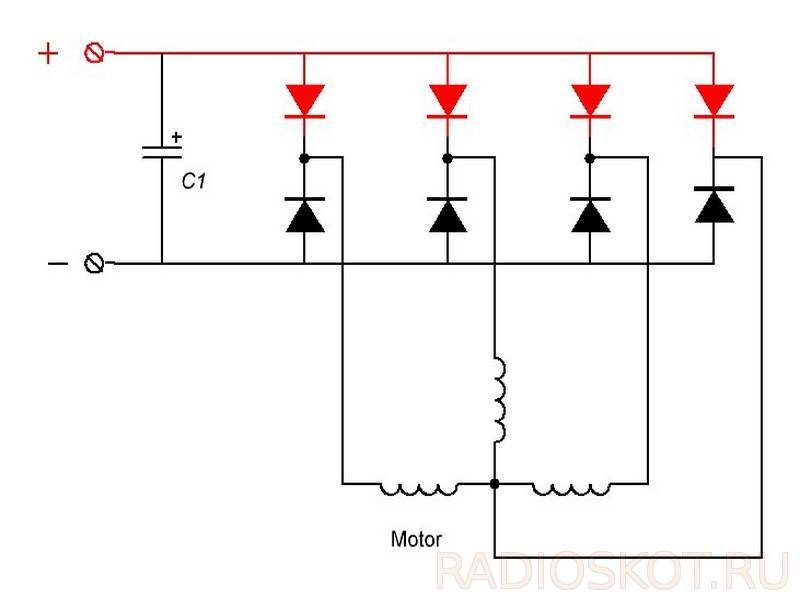

Сделать электродвигатель (вентильный) своими руками довольно сложно. В первую очередь для сборки потребуется магнитный статор. В некоторых случаях ротор используют со стальным якорем. Далее потребуется заготовить вал с головкой. По диаметру он должен подходить под кольцо. Статор в данном случае обязан быть с первичной обмоткой, которая может выдерживать напряжение в 220 В.

Для подключения двигателя вентильного типа понадобится проводник. Подсоединяться он обязан к клеммной коробке. У некоторых модификаций вал крепится на диске. Таким образом, процесс набора оборотов происходит быстро. Для того чтобы избежать случаев коротких замыканий в цепи, используют уплотнитель.

Как сделать простейший электродвигатель своими руками?

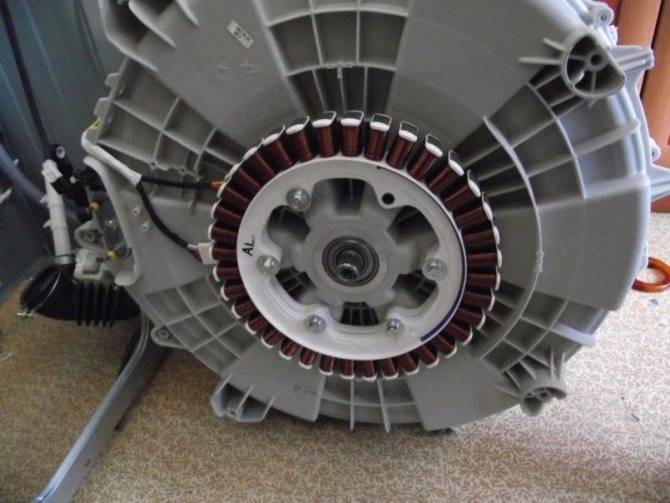

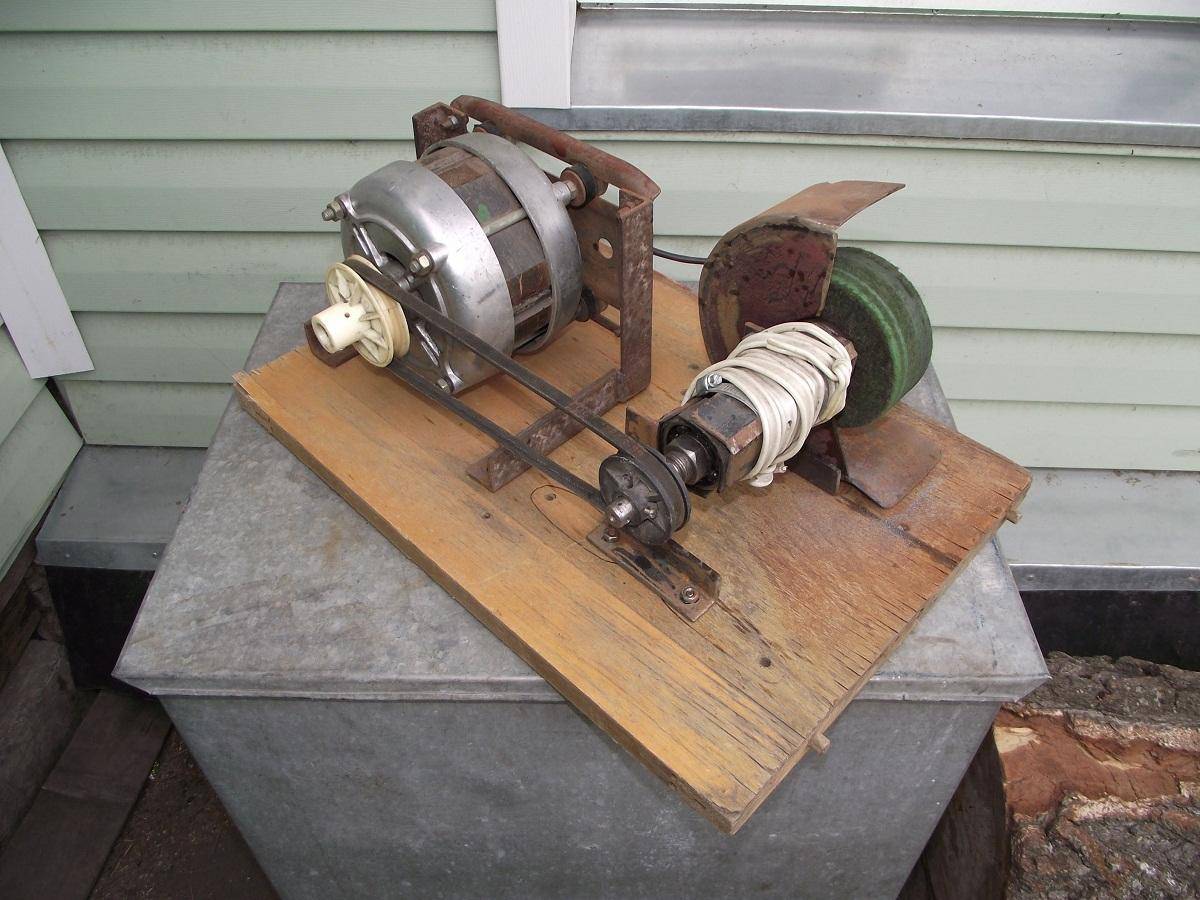

Делаем токарный станок по дереву из стиралки

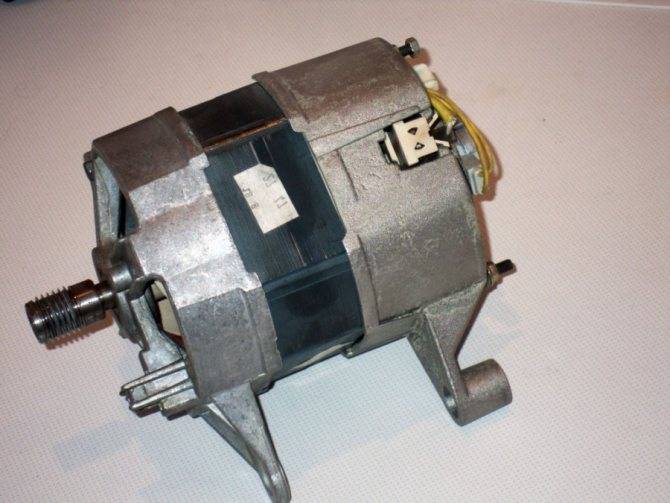

Что можно ещё сделать с двигателем от стиралки? Одна из популярный идей – токарный станок по дереву. Рассмотрим поэтапный процесс.

Иллюстрация Описание действия
Для прочной фиксации двигателя на верстаке изготовьте крепежи из металлического уголка. Для этого высверлите отверстия для фиксации к ножкам мотора и столу.
Для крепления деревянной детали потребуется фланец, зафиксированный на валу мотора, и вот такие шпильки, изготовленные из обычных болтов со срезанными головками. Эти шпильки вкрутите в основание. Потребуется 3 шпильки.
Фиксация мотора осуществляется к столу саморезами, к металлической части – болтами.
Противоположный конец деревянной детали крепится таким приспособлением. Оно состоит из винта с петлёй, двух перпендикулярно закреплённых на уголки деревянных подставок.
Эта деревянная деталь должна быть подвижной, чтобы можно было использовать разные заготовки. Для подвижности она крепится на нарезной шпильке с помощью болтов.
Для управления мотором потребуется блок питания. Можно использовать одни из компьютерных блоков. Вам потребуется установить выключатели для регулировки скорости вращения.
Как подключить мотор к блоку питания в анимации.
Чтобы направлять инструменты, сделайте подручник. Он состоит из двух деревянных деталей и металлического уголка. Все части подвижны за счёт крепления на один болт.
Нижняя часть подручника жёстко фиксируется на верстаке с помощью саморезов и уголков.
Заготовка фиксируется на станке с двух сторон: слева − на шпильках, справа – на болт с ручкой. Для фиксации в заготовке нужно высверлить соответствующие отверстия.
Для работы потребуются заточенные инструменты – резаки.
Окончательная шлифовка заготовки производится с помощью полоски наждачной бумаги.

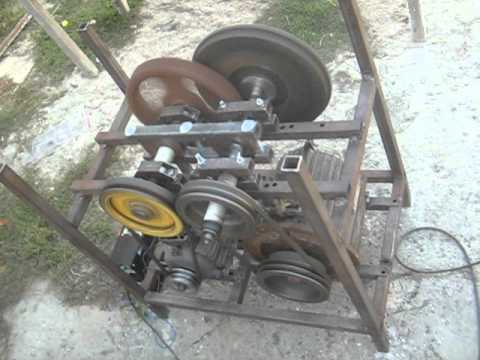

Способ 2

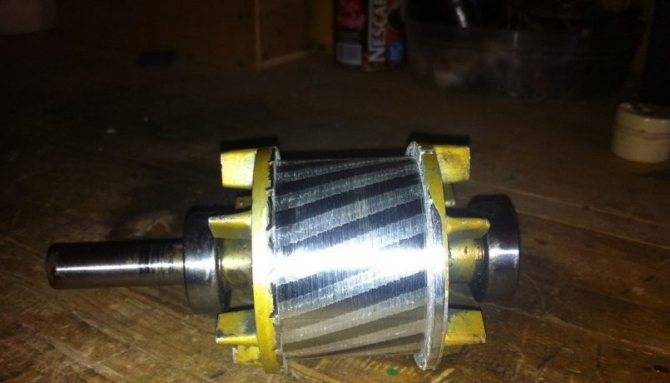

Самодельный генератор сделать можно и по-другому. Статор имеет хитрую конструкцию (имеет специальное конструкторское решение), имеется возможность регулировки напряжения выхода. Я сделал генератор своими руками такого вида на строительстве. Двигатель брал мощностью 7 кВт на 900 оборотов. Обмотку возбуждения я подключил по схеме треугольника на 220 В. Запустил его на 1600 оборотов, конденсаторы были на 3 на 120 мкФ. Включались они контактором с тремя полюсами. Генератор действовал как выпрямитель с тремя фазами. С этого выпрямителя питалась электрическая дрель с коллектором на 1000 ватт, и пила дисковая на 2200 ватт, 220 В, болгарка 2000 ватт.

Приходилось изготавливать систему мягкого пуска, другой резистор с закороченной фазой через 3 секунды.

Для моторов с коллекторами это неправильно. Если в два раза повысить вращающую частоту, то уменьшится и емкость.

Также повысится и частота. Схема емкостей отключалась в автоматическом режиме, чтобы не использовать тор реактивности, не расходовать горючее.

Как сделать простейший электродвигатель своими руками?

Во время работы надо нажать на статор контактора. Три фазы разобрал их по ненужности. Причина кроется в высоком зазоре и увеличенном рассеивании поля полюсов.

Специальные механизмы с двойной клеткой для белки и косыми глазами для белки. Все-таки я получил с моторчика стиралки 100 вольт и частоту 30 герц, лампа на 15 ватт не хочет гореть. Очень слабая мощность. Надо мотор брать сильнее, или конденсаторов больше ставить.

Под вагонами используется генератор с ротором короткозамкнутым. Его механизм приходит от редуктора и на ременную передачу. Обороты вращения 300 оборотов. Он находится как дополнительный генератор нагрузки.

Процесс изготовления

Начинать работу по изготовлению электродвигателя своими руками нужно с изготовления пяти пластин, в которых позже нужно просверлить отверстие по центру при помощи электродрели и надеть на ось — спицу велосипедную.

Как сделать простейший электродвигатель своими руками?

При прохождении через катушку электротока, последняя создает магнитное поле вокруг себя, которое не отличается от поля обычного магнита, но исчезает, когда ток отключают. Свойство это, можно использовать, чтобы металлические предметы притягивать и отпускать, включая и выключая ток.

Цепь питается от блока питания компьютера 12В. Если ось с пластинами установить рядом с электромагнитом и включить ток, то они будут притягиваться и одной из сторон поворачиваться к электромагниту.

Рекомендуем:

  • Тяговый электродвигатель для электромобиля
  • Двигатель постоянного тока: принцип работы, как устроен, основные отличия
  • Схема подключения электродвигателя стиральной машины

Если момент угадывать постоянно, и включать ток, они будут вращаться. Для того, чтобы сделать это в нужный момент, необходим прерыватель тока.

Изготовления прерывателя тока

Снова понадобится небольшая пластина, закрепить которую нужно на оси, прижав плоскогубцами, чтобы крепление было надежным. Как это должно выглядеть, понять поможет видео:

Видео: Как сделать электродвигатель

Один из контактов подключают к металлической пластине, а сверху на нее устанавливают ось. Поскольку ось, пластина и прерыватель металлические, то по ним будет идти ток. Дотрагиваясь контактом прерывателя, цепь можно замыкать и размыкать, что позволит электромагнит подключать в нужный момент и отключать.

Популярные статьи  Вводное устройство (ВУ): что это такое, определение, назначение

Получившаяся вращающаяся конструкция, сделанная своими руками, называется в электродвигателях постоянного тока якорем, а взаимодействующий с якорем неподвижный электромагнит – индуктором.

Особенности и преимущества устройства

В названии «электромотор» кроется суть приспособления, которое им обозначается. Под электромотором для лодок подразумевается агрегат, приводящий в движение плавательное средство за счет движения лопастей. Его действие основывается на физических законах. Особенностью электромоторов является ресурс, который они потребляют для выполнения своих функций.

Как сделать простейший электродвигатель своими руками?
Сегодня во всем мире распространены моторы для лодок, работающие на топливе. Электромотор для лодки, в отличие от подобных агрегатов, работает за счет потребления электричества, а не бензина. Среди некоторых владельцев лодок распространено мнение о низкой эффективности подобных устройств. Однако оно ошибочно. При правильной конструкции электромотор способен обеспечить силу тяги, достаточную для передвижения плавательного средства по воде на нормальной скорости.

Кроме того, самодельный двигатель обладает целым рядом преимуществ, например:

  1. Конечные расходы на создание такого устройства будут значительно ниже рыночной стоимости заводских бензиновых двигателей и электромоторов.
  2. Действующее в стране законодательство, охраняющее природу, строго регламентирует использование электрических моторов для лодок. На самодельные агрегаты эти правила не распространяются.
  3. Устройство работает, практически не издавая шума. Данная черта будет особенно полезна рыбакам, ведь любые громкие звуки могут спугнуть потенциальный улов.
  4. Электричество стоит дешевле, нежели топливные материалы. Кроме того, устройства, оснащенные двигателями внутреннего сгорания, потребляют несравнимо больше ресурсов, нежели самодельные электродвигатели.
  5. Владелец лодки имеет возможность самостоятельно подобрать подходящую для него мощность агрегата. Основой самодельного мотора является дрель или другие устройства. Именно от их мощности зависят характеристики будущего двигателя. Какое устройство выберет мастер, такими будут показатели электродвигателя.

Создать самодельный электромотор довольно просто. Достаточно четко следовать инструкции. Однако понадобятся определенные материалы и инструменты. Проблем с доступом к ним быть не должно. Большая часть необходимых инструментов уже имеется в запасе у любого хозяина. Все материалы можно найти в свободной продаже в торговых точках. Несложно найти и чертежи, необходимые для проведения работ.

Двигатель для велосипеда

Электромотор или электродвигатель для велосипеда бывает нескольких видов:

  • мотор-колесо;
  • двигатель на фрикционной передаче;
  • подвесной двигатель — цепной, ременной.

Кроме того, по конструктивным признакам электровелосипеды различаются на переднеприводные, на которых электромотор установлен на переднем колесе, заднеприводные с ведущим задним колесом и полноприводные, где мощность поровну распределяется между обоими колесами.

Электромотор для велосипеда — преимущества

Электровелосипед имеет больше преимуществ в сравнении с обычным велосипедом и велосипедом с бензиновым мотором.

Например, на нем можно развить скорость до 50 км/ч, а средняя скорость на велосипеде 15-20 км/ч. Если электромотор разрядился, то можно доехать до места просто крутя педали. Он практически бесшумно движется, ему не нужно топливо и он не портит воздух выхлопными газами.

Также велосипед с электроприводом прост и дешев в обслуживании — достаточно включить его в розетку для подзарядки. Кроме того, нет необходимости соблюдать требования государственного транспортного учёта- на электровелосипед не нужны права, страховка и регистрация в ГИБДД.

Электрический велосипед бывает двух основных видов — заводской и самодельно-переделанный из обычного велосипеда. Установить электромотор на велосипед совсем не сложно.

Рассмотрим подробнее виды электроприводов для велосипеда.

Как переделать автомобильный генератор в электродвигатель

Обычно генератор не способен работать как двигатель, если подать на него напряжение

Однако у него есть одно важное достоинство – он практически не создает никакого сопротивления вращению, если на него не подавать никакого тока

Для превращения его в малогабаритный, но довольно мощный мотор, его придется доработать. Последовательность действий:

1. С задней стороны генератора аккуратно снимается пластиковый внешний кожух.

Под ним размещается 3-х фазный мост выпрямительных диодов, он закрепляется на радиатор. Там же есть щеточный узел, оснащенный контроллером, регулирующим напряжение на выходе.

2. Откручивается радиатор вместе с диодами.

У модели генератора, рассчитанного на 95 Ампер, контролер и щетки имеют один общий корпус, сделанный из пластика. Здесь могут понадобиться кусачки для ускорения процесса удаления.

3. Надо отпилить от контроллера щетки.

Генератор сделан по типу коллекторного мотора. Оснащен 6 выводами от 3-х обмоток на статоре.

4. Для включения обмотки «треугольником» надо соединить их все последовательно друг с другом.

Из генератора удаляется диодный мост, а также схема регулятора напряжения.

5. После этого все элементы устанавливаются на свои места.

Все аккуратно собирается в обратной последовательности. Генератор стал иметь вид как на 5 рисунке.

Скрепка, которая торчит из его задней крышки, является фиксатором подпружиненных щеток, находящихся в заглублении. Благодаря этому легче устанавливается задняя крышка. Ничего при этом не ломается.

6. В конце процедуры сборки скрепка просто вытягивается.

Щетки прочно фиксируются в нужном положении и упираются в коллектор.

В результате манипуляций мы получили самый обычный коллекторный, 3-х фазный электродвигатель на 12 В, мощностью около 1,5 кВт.

Схема сборки

Как сделать простейший электродвигатель своими руками?

Электродвигателя конечно не стало, но вместе с ним не стало и робости перед неизведанным, ибо и неизведанного теперь не было.  На фото проводники образуют обмотки и заканчиваются выводами. Соединения обмоток  отличаются, но электрическая сущность больших изменений не претерпевает. Относительно толстые провода обмоток статора навели на мысль, что с этого движка можно получить неплохой ток, будь он использован в качестве генератора, да ещё если и несколько вольт напряжения выдаст, то возможно «счастье»!

Как сделать простейший электродвигатель своими руками?

Остановился вот на такой схеме снятия с электродвигателя, впрочем, теперь уже генератора,  вырабатываемого им электрического тока. Данная схема была собрана и опробована со следующими номиналами электронных компонентов: С1 – 100 мкФ х 16 В, все шесть диодов 1N5817.

Как сделать простейший электродвигатель своими руками?

Было бы интересно опробовать и такую схему, но пока «руки не дошли». Как более совершенный вариант — поставить на выход стабилизатор.

Как сделать простейший электродвигатель своими руками?

Для дальнейших действий был взят ещё один электродвигатель и приведён в должное состояние для подключения и крепления. Шестерёнки (зубчатая пара) с передаточным отношением 1:5 от китайского фонарика – «жучка».

Как сделать простейший электродвигатель своими руками?

Всё было смонтировано на подходящее основание. Важным в этой операции является правильно «взять» межцентровое расстояние зубчатых колёс и установить их оси вращения в единой пространственной плоскости.

Как сделать простейший электродвигатель своими руками?

Схема собрана, вновь обращённый генератор к тесту готов.

Как сделать простейший электродвигатель своими руками?

При интенсивном, но без мазохизма, вращении большого зубчатого колеса пальцами рук напряжение легко достигает отметки в 1,7 вольта (без нагрузки).

Как сделать простейший электродвигатель своими руками?

При подключении нагрузки, лампочки на 2,5 В и 150 мА, сила тока достигает 120 мА. Лампочка вспыхивает в пол накала.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
