Особенности установки и эксплуатации

Для подключения НЛ (ДНаТ и остальных типов) необходима установка специального пускорегулирующего аппарата (балласта), которые делятся на электромагнитные (ЭмПРА) и электронные (ЭПРА). В случае с ДНаС, необходимо также подключение импульсного зажигающего устройства, которое снабжено 2 или 3 выводами. На самом устройстве показано, как правильно произвести подключение.

Самые распространенные пускорегулирующие устройства – это балластные индуктивные дроссели, которые ограничивают и стабилизируют ток. Схема подключения натриевых ламп заключается в подаче на клеммы светильника питающего напряжения.

Если подключение НЛ производится самостоятельно, рекомендуется использовать провод, соединяющий балласт с натриевой лампой, длиной не более 1 м. Также рекомендовано использование хлопчатобумажных перчаток.

При использовании для искусственного освещения растений НЛ располагаются не ближе чем за 50 см от них. Мощность может быть от 75 до 400 Вт. Однако в случае с мощностью в 400 Вт расстояние до растений следует увеличить до 1,8 – 2 м

Соблюдение данных условий важно для того, чтобы не повредить растениям

Натриевый светильник (как правило, уличный) должен быть укреплен защитной стеклянной колбой во избежание его повреждения вследствие различия внутренней температуры лампочки и внешней среды.

Качество света НЛ зависит и от своевременной их очистки от пыли и грязи. Для этого можно использовать салфетку, смоченную спиртом.

Обязательной является утилизация НЛ специальными учреждениями, во избежание загрязнения окружающей среды парами ртути (если содержится), а также для предотвращения взрыва газа натрия, который может произойти при его контакте с кислородом.

Характеристика натриевой лампы высокого давления (НЛВД)

Цветовая температурная шкала Кельвина для растениеводства.

  1. Светоотдача равна в среднем 130 лм/Вт.
  2. Срок службы 12 000-25 000 часов.
  3. Это довольно-таки хорошие показатели, но есть и обратная сторона медали – это невозможность применения по некоторым ее характеристикам в случае, если нужен яркий свет. Натриевая лампа не дает такого результата. Цветопередача в натриевых изделиях невысокая, свет тусклый.
  4. Время включения лампы для теплиц составляет не меньше 10 минут, что тоже не очень хорошо для растений, так как за 10 минут при низкой температуре они могут замерзнуть.
  5. В холодную зиму температура воздуха в теплице ниже и лампы светят хуже, так как их работа прямо пропорционально связана с температурой воздуха.
  6. Лампы высокого давления обладают высоким КПД – около 30 %.
  7. Чем выше мощность натриевой лампы, тем выше световой поток, световая отдача и, соответственно, средняя продолжительность горения.
  8. Цветопередачу можно улучшить с помощью газовых смесей и люминесцирующих материалов.

Мощность лампы должна соответствовать сфере ее применения. Например, для освещения теплиц, для растений должны быть лампы с мощностью от 70 до 400 Вт. Если установить лампы мощнее. чем 400 Вт, то они могут сжечь овощи в теплице. Поэтому перед установкой нужно проконсультироваться у специалистов в магазине, где можно приобрести натриевую лампу.

Натриевые лампы высокого давления с малой мощностью как раз подходят для парников и теплиц в любое время года. Они имеют мощность от 250 до 400 Вт.

Такие лампы с малой мощностью в последнее время столкнулись с рядом трудностей. Причина этого такая:

  1. Переход на малые токи.
  2. Переход на малые диаметры разрядной трубки.
  3. Увеличена относительная длина заэлектродных областей.

Последствия:

  1. Высокая отзывчивость натриевых ламп к режиму питания.
  2. Высокая отзывчивость на отклонения в конструктивных размерах трубки.
  3. Высокая отзывчивость натриевой лампы к качеству материалов.

Почему трещит дроссель или ИЗУ в ДНаТ 250?

Виды натриевых ламп: низкого давления, высокого давления.

Производство натриевых ламп высокого давления приводит к:

  1. Возрастанию требований по поводу соблюдения допуска на геометрические размеры узлов разрядной трубки.
  2. Возрастают требования к чистоте материала для изготовления.
  3. Возрастают требования к точности дозировок наполняющего элемента.

Схема подключения ИЗУ: конкретные схемы

В зависимости от количества контактов импульсные зажигающие устройства подключаются либо последовательно, либо параллельно. Схема подключения обычно указывается на корпусе изделия.

Общие схемы подключения

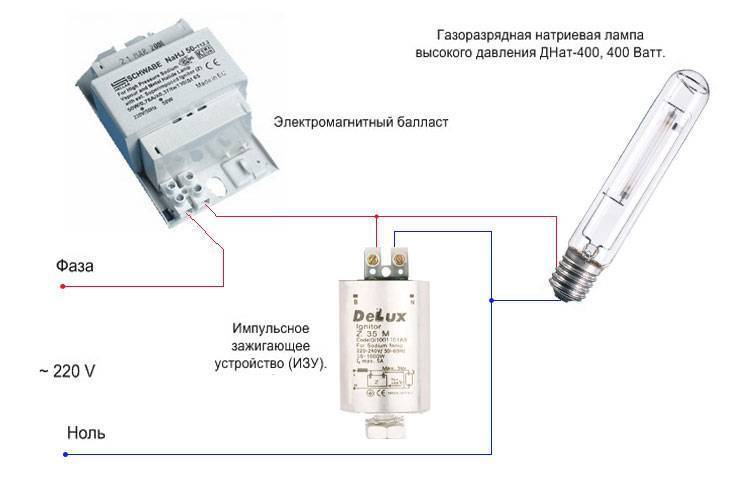

Подключение двухконтактного ИЗУ

Двухконтактные приборы используются для ламп, напряжение розжига которых меньше 2 кВ. Главным образом, это дуговые металлогалогенные и натриевые источники света малой мощности. Схема подключения: параллельная.

Схема подключения двухконтактного ИЗУ

Ток, идущий на лампу, не проходит через защитное устройство. Однако, высокочастотные импульсы, формирующиеся для розжига, влияют на балласт и могут привести к его пробою. Поэтому при параллельном подключении обязательно применение дросселей с изоляцией, устойчивой к повышенным напряжениям (2-5 кВ).

Подключение трехконтактного ИЗУ

Трехконтактные аппараты постепенно вытесняют двухконтактные. Они подключаются последовательно. Прибор с последовательным подключением надежнее: исключается пробой на балласт. Подключение защитного устройства к источнику света можно разделить на несколько этапов:

  • один отрицательный провод из электрического щитка подключить к однотипному зажиму ИЗУ, а второй – к лампе;
  • фазовый провод разомкнуть, вставить в балласт, а контакт балласта – в зажим «В» ИЗУ;
  • средний провод подключают к патрону источнику света.

Рассмотрим конкретные схемы подключения.

ИЗУ-Т характеризуется небольшими размерами (диаметр 35 мм на 50 мм), стандартным креплением и встроенным таймером (не во всех моделях). Предназначено для совместной работы с магнитным балластом и лампами ДНаТ и ДРИ мощностью до 1000 Вт (220 В) и до 2000 Вт (380 В). Конструкция моделей с таймером позволяет балласту дольше оставаться в исправном состоянии, повторно зажигать источник света при кратковременном отключении электричества, уменьшает вероятность пробоя магнитного балласта.

Схема подключения ИЗУ-Т

ИЗУ-250-1000 Вт используются для розжига ДНаТ, ДРИ и МГЛ. Размер: 60×78 мм. Рекомендуется использовать с электромагнитным балластом. Степень защиты IP20.

Схема подключения ИЗУ-250

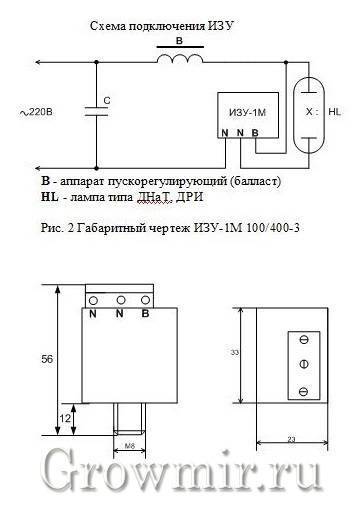

ИЗУ-1М используются для включения ДНаТ мощностью от 100 до 400 Вт и ДРИ мощностью от 35 до 400 Вт. Работает в широком диапазоне температур: от -45⁰ до +70⁰С. Габаритные размеры: 32×27×30 мм.

Схема подключения ИЗУ-1М

Распространенные ошибки при подключении

  • Использование оборудования, не предназначенного для данного типа ламп. Каждому типу и мощности источников света соответствует свой тип дополнительной аппаратуры. Использование несовпадающих типов приведет к поломке источника света.
  • То же самое относится к мощности: все дополнительные приборы должны быть подходящими к мощности источнику света.
  • Установка газоразрядного источника света голыми руками. Кожный жир превратится в черные пятна, которые могут привести к поломке или взрыву лампы. Используйте перчатки, или протрите спиртом колбу перед использованием.
  • Несоблюдение электрической схеме. Обычно схема подключения имеется на корпусе. Необходимо строго ей следовать.

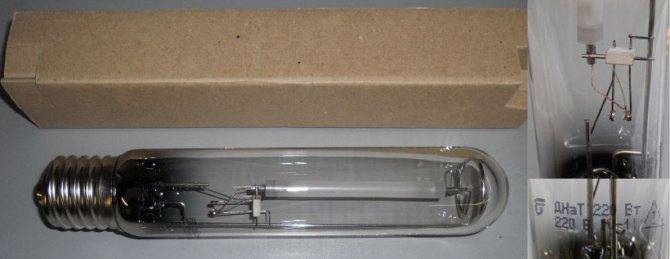

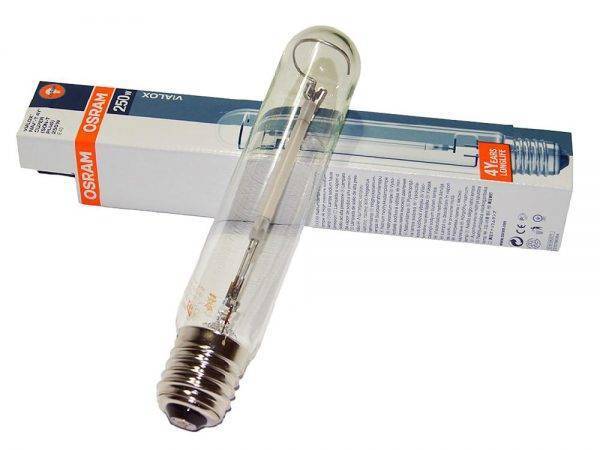

ДНаТ простыми словами

Лампы ДНаТ за рубежом называются HPS Lamp, что расшифровывается как High-Pressure Sodium Lamp, переводится как «натриевые лампы высокого давления» и на русском сокращенно пишется НЛВД. Первые НЛВД производились в Советском Союзе в форме эллипса или трубки, с прозрачной или матовой колбой, зеркальным напылением или без него, различной мощности.

Получается, ДНаТ – это разновидность источника света НЛВД, но при выборе немецкого изделия фирмы Osram будьте готовы увидеть наименование типа VIALOX NAV-T 250 W SUPER 4Y.

К НЛВД относятся и другие источники света – ДНаЗ (зеркальное напыление) и ДНаС (светорассеивающая колба).

Почему трещит дроссель или ИЗУ в ДНаТ 250?

Утилизация

Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости

Популярные статьи  Установка WinCC под Windows XP SP3

Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу

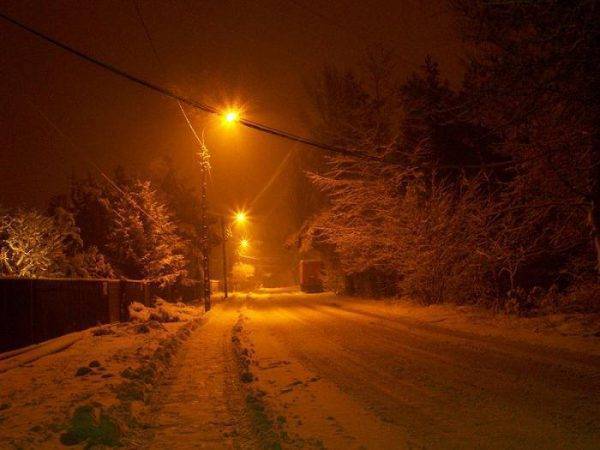

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

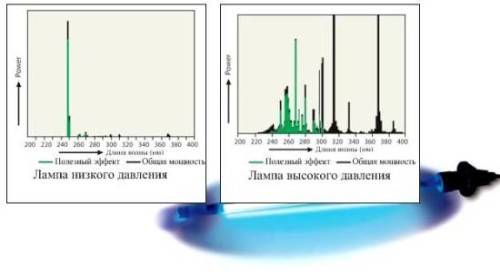

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус. Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному «N» на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Это интересно: Пропало напряжение после замыкания автомагнитолы — причины

Пускорегулирующая аппаратура для натриевых ламп (ДНАТ)

Для зажигания газоразрядных ламп, в том числе и натриевых, потребуется специализированное оборудование
ПРА (пускорегулирующая аппаратура), ведь непосредственное подключение ламп ДНАТ в сеть исключено.

Пускорегулирующая аппаратура для натриевых ламп (ДНАТ) включает в себя:

  1. ИЗУ (импульсное зажигающее устройство), обеспечивающее запуск газоразрядной лампы. В момент ее включения,
    ИЗУ пропускает мощные импульсы высокого напряжения на электроды, благодаря чему происходит пробой в газовой смеси колбы
    и зажигание дуги. После этого выдача ВВ импульсов прекращается, впрочем, как и влияние импульсного зажигающего
    устройства на работу лампы;
  2. Дроссель. Хотя электронные пускорегулирующие аппараты считаются более продуктивными, их стоимость значительно дороже
    импульсных. Поэтому самым распространенным и востребованным для подключения лампы ДНАТ является именно индуктивный
    дроссель. Электрический дроссель представлен в виде небольшого блока, который должен отвечать потребляемой мощности лампы.
    Он ограничивает и стабилизирует подачу тока, оказывает сильное противодействие всяким его изменениям, поддерживает
    убывающий ток и препятствует его нарастанию, тем самым обеспечивая длительные эксплуатационные свойства лампы и
    высокие показатели светоотдачи.

Таким образом, балласт обеспечивает стандартный разогрев и эффективную работу натриевых ламп на весь период заявленного
производителями срока.

Схема подключения лампы ДНАТ с двух контактным ИЗУ

Почему трещит дроссель или ИЗУ в ДНаТ 250?

Схема подключения лампы ДНАТ, что изображена на первом рисунке, рассчитана на наличие в ней компенсирующего конденсатора,
подключающегося параллельно источнику питания. Это конденсатор сухого типа С, который предназначен для компенсации
индуктивной составляющей системы – уменьшения потребляемой реактивной мощности, снижения общего потребления
электроэнергии, а также для продления эксплуатационного срока готового продукта.

К примеру, чтобы выполнить подключение лампы ДНАТ мощностью 250 Вт (3А) предусмотрена емкость компенсирующего конденсатора
(показатели рабочего напряжения — 250В) всего 35 мкФ. Эта емкость может быть сформирована с помощью нескольких
параллельно соединенных между собой конденсаторов.

Иногда показатели емкости могут быть предусмотрены заводом-изготовителем, но крайне большое увеличение может
привести к возникновению резонанса в цепи, а, следовательно – к неэффективной работе готового изделия.

Если ДНАТ подключение происходит самостоятельно, следует учесть допустимое значение расположения ИЗУ. Оно должно
находиться как можно ближе к цоколю продукта, при этом длина соединительных проводов в этой зоне должна быть минимальной
(допустимо-максимальная величина составляет 1.5м).

Чтобы обеспечить качественное и безопасное подключение применяют высоковольтные провода зажигания специального назначения.

Подключение лампы ДНаТ от дросселя ДРЛ

Почему трещит дроссель или ИЗУ в ДНаТ 250?
Многие задаются вопросом, а можно ли подключать такую лампочку от дросселя одинаковой мощности, рассчитанного на лампу ДРЛ? Теоретически это возможно, главное исключить из схемы ИЗУ.

Популярные статьи  Почему гирлянда пищит при включении и как это устранить?

Однако, хоть мощности могут быть и одинаковы, но из-за разного рабочего напряжения на лампах, баласт ДНаТ и ДРЛ будет выдавать разные рабочие токи выхода.

1 of 2

Почему трещит дроссель или ИЗУ в ДНаТ 250?

И это напрямую будет сокращать срок службы светильника (при превышении тока), либо наоборот не даст ему выйти на расчетный поток свечения (при меньшем токе).

Есть натриевые лампы со встроенными ИЗУ. Некоторые их ошибочно считают универсальными, и используют напрямую под замену, например в светильниках с ДРЛ 250Вт.

Почему трещит дроссель или ИЗУ в ДНаТ 250?

С одной стороны сплошная выгода. Получается, что при меньшей мощности 220Вт вместо 250Вт, можно легко получить гораздо больший световой поток.

Почему трещит дроссель или ИЗУ в ДНаТ 250?

световой поток ДРЛ 250Вт – 13000Лм

световой поток такой ДНаТ 220Вт – 18000Лм

Никаких переделок схем, просто меняете лампочки и получаете больше света на несколько тысяч люмен. Однако и такие модели нужно применять с балластами рассчитанными именно для натриевых ламп.

Иначе это будет сказываться на сроках службы светильника.

Дроссель

По поводу качества дросселей и почему они выходят из строя в новых светильниках.

Современные компактные балластные дросселя, в большинстве своем изготовлены намоткой одной катушки, в навал, без межслойных изоляционных прокладок. Плюс, пропитаны кое-как лаком, без защиты обмотки защитным компаундом.

Стоит попасть сырости в корпус со схемой и жди беды. Советские большие дросселя мотались только двухстержневой двухкатушечной конструкции, каждая из которых имела межслойную картонную изоляцию.

Отсюда и практически их вечность. Но современные маркетологи и производители в этом, к сожалению не заинтересованы.

Устройство и принцип работы

Работа осуществляется благодаря пуско-регулирующему устройству, состоящему из индуктивного дросселя.

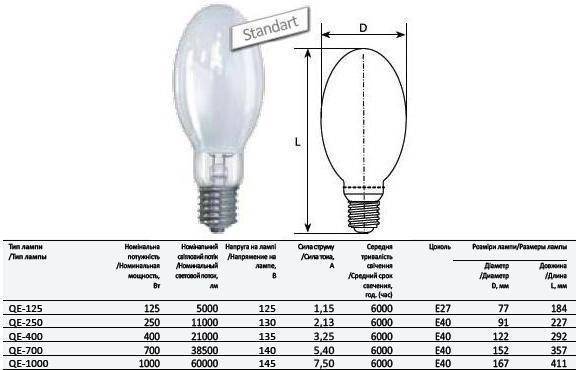

Схема устройства лампы ДРЛ

Состоит такое устройство из трёх основных компонентов:

  • Цоколь  – является основанием и подключается к сети.
  • Кварцевая горелка – центральный механизм прибора.
  • Стеклянная колба – основная защитная оболочка из стекла.

Принцип работы такого устройства очень простой, к лампе подходит напряжение от сети. Ток, доходит к промежутку между одной и второй пар электродов, которые размещены на разных концах лампы. Благодаря небольшому расстоянию, газы легко ионизуются. После ионизации в промежутках между дополнительными электродами, ток поступает на основные, после чего лампа начинает светиться.

Различные виды

Максимально лампа разгорается примерно через семь-десять минут. Это обусловлено тем, что ртуть, которая излучает свет при зажигании, находится сгустком или налётом на стенках колбы и ей необходимо время разогреться. Период полного включения увеличивается спустя некоторое время при эксплуатации.

Существует разновидность с дополнительным излучением красного спектра света. Они называются дуговыми ртутно-вольфрамовыми. Их внешний вид абсолютно не отличается от стандартного устройства дрл 250, но в своей конструкции они имеют специальную накаливающуюся спираль, которая и добавляет красный спектр к световому потоку.

Схемы подключения дросселя и газоразрядных ламп

Если вы не знаете, как подключить лампу ДНаТ, но хотите это сделать самостоятельно, то изучите информацию ниже. В первую очередь вам нужно подготовить дроссель, ИЗУ, желательно конденсатор и само осветительное устройство. Затем попытайтесь найти схему подключения, которая обычно изображена на корпусе балласта или зажигающего прибора.

Чтобы запустить ДНаТ, подведите к балласту фазу, потом пустите ее на зажигающее устройство, а потом подключите источник света. После этого можно проверить работоспособность лампы.

Как упоминалось ранее, схема подключения ДНаТ с применением ИЗУ с двумя и тремя выводами отличается. Первые лучше использовать для маломощных лампочек, для запуска которых достаточно импульса до 2 киловольт.

С трехконтактным ИЗУ

Комплект для ДНаТ можно собрать в компактном щитке или встроить в корпус осветительного прибора, если его габариты позволяют.

Схема подключения с сайта lampa.dn.ua

Подключение газоразрядных светильников проводиться по такому плану:

Внимание. В первую очередь проверьте изоляцию дросселя и конденсатора с помощью тестера. Для этого переключите прибор в режим максимального сопротивления

Это поможет узнать, не проходит ли напряжение на корпус

Для этого переключите прибор в режим максимального сопротивления. Это поможет узнать, не проходит ли напряжение на корпус.

  • Найдите 2 провода с отрицательным зарядом, которые выходят из автомата. Одну жилу проведите к лампе, а вторую – к соответствующему выходу на дросселе, который имеет маркировку «N». Устанавливайте балласт только в разрыв фазного кабеля (не нулевого), который идет к лампе.
  • Потом расключите фазу. Одну жилу, идущую с автомата, вставьте в контакт дросселя, а потом подключите его к клемме ИЗУ с маркировкой «В».
  • Вставьте провод в вывод зажигающего устройства, обозначенный «Lp» и проведите его к патрону лампы.

После этого можно проверить работоспособность ДНаТ.

С двухконтактным ИЗУ

Зажигающие устройства с двумя выводами подключаются параллельно источнику света. То есть, после дросселя нужно завести фазный провод в однотипный выход ИЗУ, а к другой клемме подключают жилу с отрицательным зарядом

При этом не важно откуда она выходит, ее можно провести даже от патрона

Схема подключения с сайта lampa.dn.ua

Конденсаторное устройство подключите параллельно все цепи. Для этого просто один кабель соедините с фазой автомата, а второй с нулем. Потом протяните провод и разведите его концы на патрон.

Достоинства и недостатки ДНаТ

Достоинства этого типа ламп видны из приведенной выше таблицы. В первую очередь, она обладает большей энергетической эффективностью. Значительно выше и рабочий ресурс. За счет своей компактности может устанавливаться в светильники меньшего размера. Цветовая температура соответствует естественному солнечному свету. При такой частоте спектра на световой поток не влияют хлопья снега, капли дождя, туман или пыль.

Имеются и свои недостатки. Время выхода на полный световой поток очень велико – в сильный мороз ДНаТ 250 может разгореться на полную мощность лишь через 15 минут (время зависит от мощности источника света). Из-за низкого индекса цветопередачи предметы интерьера при освещении могут иметь совершенно иной вид. В процессе эксплуатации от промышленной сети частотой 50 Гц появляется мерцание, оказывающее негативное действие на зрительный аппарат. При таком свете долго работать не получится.

Почему трещит дроссель или ИЗУ в ДНаТ 250?

Преимущества и недостатки

Среди преимуществ ламп ДНаТ следует выделить следующие позиции:

  • Высокая энергоэффективность – количество получаемого света с каждого потребленного ватта электроэнергии превышает и дуговые ртутные источники, и смело конкурирует со светодиодными.
  • Хороший КПД – несмотря на высокую температуру нагрева, в сравнении с галогенными светильниками и лампами ДРЛ, ДНаТ тратят не так уж и много электричества на обогрев пространства.
  • Срок службы превосходит большинство газоразрядных и люминесцентных ламп и не уступает в продолжительности светодиодам.
  • Обладают стабильным потоком с приятным для глаз желтым спектром свечения, который делает комфортным восприятие освещенного пространства.
  • В перерасчете стоимости лампочки ДНаТ на вырабатываемые люмены, цена прибора выходит даже дешевле, чем светодиодные.
  • Эффективных в уличном освещении при тумане, так как свет все равно обеспечивает довольно неплохую видимость.
  • Вес готового светильника ДНаТ в сравнении с другими типами оборудования получается на 10 – 15% ниже.

Однако, кроме плюсов, следует отметить и ряд недостатков этого типа световой аппаратуры:

  • Длительное время разгона до номинальной мощности – в среднем требуется от 6 до 10 минут, чтобы с начального разряда трубка разогрелась до заявленных параметров.
  • Низкая цветопередача – в зоне освещения вы практически не ощутите разницы между смежными цветами.
  • Взрывоопасны и токсичны для человека – в отличии от устройств низкого давления может легко разлететься и поранить окружающих, а находящиеся в трубке пары ртути способны вызвать отравление.
  • Подходят далеко не для всех задач – к примеру, в некоторых технологических процессах из-за коэффициента пульсации или для выращивания некоторых видов культур.
  • Со временем могут выгорать, из-за чего свет меняет спектр свечения, а лампочка мощность.

Характеристики и особенности использования натриевых ламп ДНаТ

Почему трещит дроссель или ИЗУ в ДНаТ 250?ДНаТ состоит из таких элементов:

  1. Керамическая заглушка.
  2. Трубка, которая пропускает свет.
  3. Стеклянная колба, которая обладает высокой механической прочностью.
  4. Электрод.
  5. Металлический штенгель, через который эвакуируется газ из прибора.
  6. Бариевый штенгель.
  7. Цоколь.
Популярные статьи  Как проверить позистор мультиметром?

Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.

Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.

Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.

Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы

Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается

При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.

Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.

В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.

Почему трещит дроссель или ИЗУ в ДНаТ 250?Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).

Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:

  1. Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
  2. Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
  3. Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
  4. Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
  5. ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
  6. Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.

Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.

Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.

При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.

Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.

Какие бывают ошибки при подключении

При подключении может быть некорректно установлен балласт на четыре контакта. Чтобы не допустить эту ошибку, нужно пользоваться схемой подключения днат 400 с конденсатором.

Неправильное подключение четырехконтактного дросселя

Могут появиться трещины на корпусе устройства в результате установки источника голыми руками. Чтобы этого избежать, следует протереть чистой салфеткой лампу до запуска.

Также может быть применен дроссель от дугового ртутного люминофорного источника при использовании балласта другого типа. Тогда лампа будет негодной для использования. Чтобы этого не происходило, нужно подбирать дроссель, отталкиваясь от типа лампы. Для этого помогут технические параметры.

Технические характеристики ламп днат

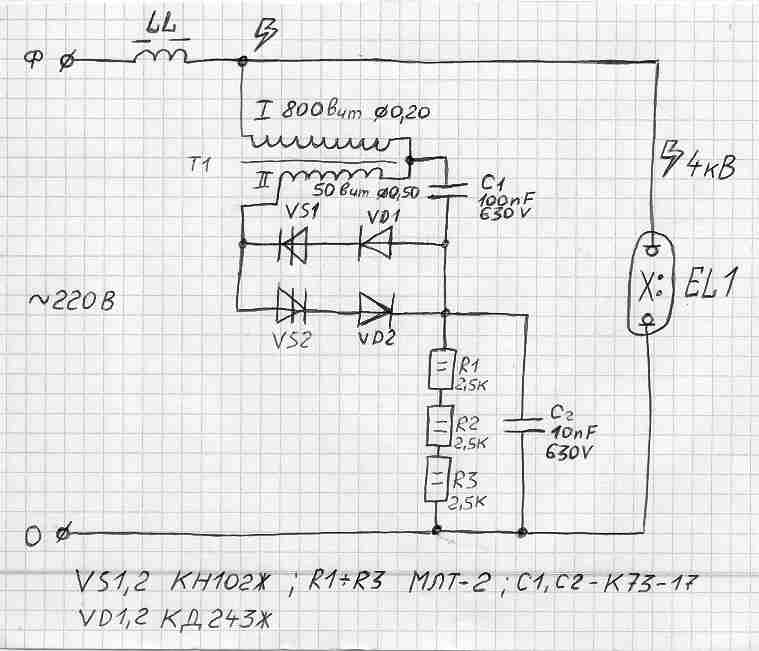

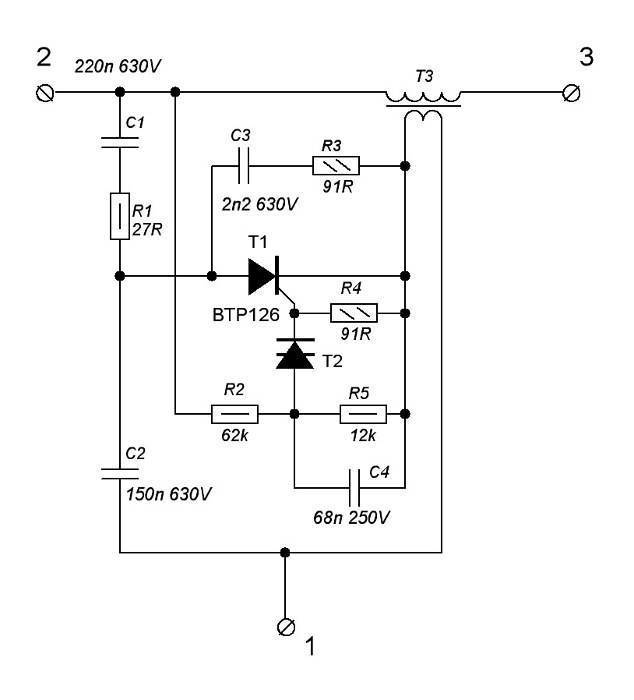

В целом, ИЗУ — устройство, нацеленное на повышение напряжения до нескольких киловольт для образования дуги. Оборудование имеет двухконтактное и трехконтактное исполнение. ИЗУ вырабатывает импульсы высокого напряжения для эффективной работы натриевой лампы высокого давления.

Дроссель ДРЛ для лампы ДНАТ

Испытывая лампу ДНаТ 400Вт на отечественном дросселе закрытого исполнения для ДРЛ 400, в результате было выявлено что:

1. Яркость лампы ДНаТ снижается на 30%

2. Заметно дольше разгорается.

3. дроссель греется (рука не терпит), это происходит из за того что лампа рассчитана на 3А, а дроссель ДРЛ выдает только 2.15А, в результате чего нагрузка на дроссель ДРЛ увеличивается. НО дроссель ДНаТ 400 как ни странно тоже греется, и тоже не терпит рука.

4. Снижается рабочий ресурс лампы, рекомендую замену каждые 6 – 8 месяцев.

5. Используйте только импортное ИЗУ, с тремя контактами – это для того если вдруг произойдет кратковременное отключение эл.энергии, в результате которого двух контактное ИЗУ своим импульсом может пробить обмотку балласта.

Испытания длились год, и ничего страшного не произошло единственное, что горячие балласты влияли на температуру в оранжерее. При работе кроме горячей температуры, и легкого потрескивания ИЗУ никаких других факторов выявлено не было это запах, моргание лампы и тому подобное.

Обозначения на корпусе

На всех балластах нанесена краской на корпус или в виде наклейки имеется схема подключения, также дросселя оснащены клемной колодкой под винты либо самозажимные клеммы. Рабочее положение вертикальное, горизонтально, на корпусе предусмотрены технологические крепежные отверстия.

Помимо схемы подключения на балластах указаны и другие технические характеристики самого балласта. Например, «лямбда» 0.42(0.44), 0.55 – это современное обозначение косинуса фи, т.е. зарубежные электротехники, да и наши в последнее время для светотехнических расчётов ввели новое понятие — «фактор мощности» его и следует принимать при расчётах как cos f. Другой параметр дельта Т 70 — это максимальная способность перегрева обмотки дросселя в аварийном режиме — в данном случае на 70 градусов. Номинальная рабочая температура +130С. Таким образом, дроссель выдержит в аварийном режиме +200С.

Напряжение на лампе

Проводите измерения тока на лампе только тогда когда выполнило свою задачу ИЗУ, в противном случае ВВ импульс сожжет Ваш вольтметр. Напряжение на лампе вырастает на 10вольт примерно после 1000 часов работы. Для разгона применяют в основном натриевые лампы, так как они дешевле чем МГЛ. Измерять напряжение на лампе в любом случае придется, лампы работающие в штатном режиме также требуют подобного контроля. Так как со временем год или два выгорают галогенные составляющие, в следствии чего напряжение на лампе начинает расти и в то время когда оно достигает 180 V на дроссель идет нагрузка, в этом случае может произойти обрыв обмотки, или К/З — короткое замыкание в обмотке дросселя короткое замыкание можно определить по неприятному запаху горелой обмотки, а также по дыму. При этом Ваша лампа остается с розеткой один на один, то есть подключенная в сеть напрямую, далее она перегорает, горелка трескается, плавятся внутренние провода. При установке дросселя предусмотрите для него пакетник – автомат на размыкание.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
