Виды

Дроссели бывают двух видов:

  1. Электронный. Такое приспособление работает без подключения стартера. Основными его достоинствами считаются – высокая скорость включения, небольшие габариты и вес изделия, а также способность обеспечить равномерное свечение лампы без мерцаний. Работает электронный дроссель совершенно бесшумно.
  2. Электромагнитный. Такое устройство для люминесцентных светильников подсоединяется параллельно со стартером. Дроссель электромагнитный имеет несложную конструкцию и надежен в использовании. Такие изделия отличаются невысокой стоимостью. К недостаткам данного приспособления причисляют – длительное включение, наличие характерного шума во время работы, возможность мерцаний при запуске, необходимость установки конденсатора.

Согласно типу сетей, в которые подключаются светильники, дроссели различают:

  • бытовые однофазные устройства – 220 Вольт;
  • трехфазные приспособления для люминесцентных ламп промышленного применения – 380 Вольт.

В некоторых моделях дроссель располагается в специальном кожухе, что позволяет размещать его в светильниках наружного расположения. Многие устройства для обеспечения свечения размещены внутри лампу. Такой вариант позволяет надежно защитить дроссель от влияния различных внешних факторов.

Электронный дроссель для люминесцентных ламп

Срок службы

Срок службы ламп ДРЛ напрямую зависит от мощности. Наиболее распространенные ДРЛ 250 способны проработать около 12 000 часов без каких-либо неполадок

При этом важно помнить, что уменьшить ресурс  могут следующие факторы:

  • частые включения и выключения;
  • перепады напряжения;
  • постоянное использование при низких температурах окружающей среды.

Все это приводит к ускоренной деградации электродов и, как следствие, быстрому выходу из строя.

Утилизация

Наличие ртути в ДРЛ относит  их к первому классу опасности. В ряде стран такие приборы запрещены к применению. Однако соблюдение правил эксплуатации и утилизации сводят к минимуму все риски для человека и окружающей среды.

Лампы ДРЛ на 125, 250, 400 Ватт — технические характеристики, подключение
Место для утилизации ДРЛ

Выбрасывать такие источники освещения вместе с обычным мусором запрещено. Попадающая в окружающую среду ртуть способна значительно навредить экологии.

Утилизация ДРЛ проводится теми же структурами, что работают с другими энергосберегающими лампами. Компания обязательно должна иметь лицензию государственного образца, разрешающую проведение подобных работ.

В крупных городах можно найти специальные баки, в которые помещаются отработавшие ресурс элементы. Также можно связаться с коммунальными службами, фирмами по производству или ремонту осветительного оборудования или организациям, занимающимся утилизацией опасных отходов.

Дроссель

По поводу качества дросселей и почему они выходят из строя в новых светильниках.Лампы ДРЛ на 125, 250, 400 Ватт — технические характеристики, подключение

Современные компактные балластные дросселя, в большинстве своем изготовлены намоткой одной катушки, в навал, без межслойных изоляционных прокладок. Плюс, пропитаны кое-как лаком, без защиты обмотки защитным компаундом.

Стоит попасть сырости в корпус со схемой и жди беды. Советские большие дросселя мотались только двухстержневой двухкатушечной конструкции, каждая из которых имела межслойную картонную изоляцию.Лампы ДРЛ на 125, 250, 400 Ватт — технические характеристики, подключение

Отсюда и практически их вечность. Но современные маркетологи и производители в этом, к сожалению не заинтересованы.

Область применения

Этот источник света был хорош в свое время, однако сейчас есть более эффективные современные решения. Технически, ДВР допустимо применять и для уличного освещения, однако в этом качестве они используются очень редко. Но пока еще они встречаются в парковых зонах, автостоянках, стройплощадках. Это связано с изначальным малым сроком службы. Редкость этих ламп в уличных фонарях также объясняется и неудобством замены на высоте от шести метров.

Чаще их можно встретить внутри помещений. В основном ими освещают производственные площади промышленных объектов и склады.

Благодаря спектру свечения ДРВ-250 могут успешно применяться для досветки растений в тепличных условиях. Это касается только модели ДРВ-250.

Учитывая недостатки этих осветителей и скорое снятие их с производство данная технология освещения утрачивает свою актуальность.

Лампы ДРЛ на 125, 250, 400 Ватт — технические характеристики, подключение

Как правильно подключить лампу ДЛР 125

Особенности цоколя е27

Есть два метода подключения ДРЛ 125. Это можно выполнить с помощью дросселя и без него. Ниже подробно описаны эти два способа.

Через дроссель

Данная схема подключения достаточно легкая и предполагает последовательное соединение цепи дросселя и самой лампочки ДРЛ 250. Подключение выполняется к сети 220 вольт и работает при классической частоте. Потому такие лампочки очень просто подключать к домашней сети.

Дроссель будет в роли стабилизатора и корректировщика процесса работы. Благодаря ему лампочка не будет мерцать, работает постоянно и при скачущем входящем напряжении световой луч не меняется.

Схема подключения через дроссель

Внимание! Подключение без дросселя невозможно, потому что изделие перегорит моментально. Для работы схема должна питаться достаточно высоким напряжением, которое время от времени достигает отметки равной трем-четырем входящим напряжениям. Для работы схема должна питаться достаточно высоким напряжением, которое время от времени достигает отметки равной трем-четырем входящим напряжениям

Для работы схема должна питаться достаточно высоким напряжением, которое время от времени достигает отметки равной трем-четырем входящим напряжениям.

Без дросселя

Если необходимо применить модель лампочки ДРЛ 125 как обычное устройство без использования классического дросселя, то её можно подключить по профессиональной технологии.

Самым легким методом подключения будет покупка специальной лампочки, которая может функционировать без дросселя. Она снабжена специальной горелкой, которая работает как стабилизатор и может разбавлять световой луч. Но такой метод подключения не рекомендуется выполнять человеку без навыков электрики. Он очень сложен, поэтому лучше обратиться за помощью к профессионалу.

Процесс подключения

Необходимо также помнить о правильном хранении и утилизации этих светильников. Поскольку в них содержится небольшой процент ртути, то такие лампы нельзя выкидывать в мусорное ведро или держать в пакете. Использованные устройства необходимо отнести в пункт переработки (их можно найти в магазинах бытовой техники). Хранить неиспользованные лампы необходимо только в картонных коробках, вдали от детей и животных. Если ДРЛ 125 разбилась, то первым делом необходимо проветрить помещение, а потом произвести влажную уборку.

Многие электрики не советуют ставить такие лампочки в домах или квартирах. Они недостаточно освещают помещение, а также опасны для здоровья. Такие устройства годятся только для уличного использования или на складских предприятиях.

Правильное хранение

Лампочки ДРЛ 125 отлично подойдут для освещения дворов, улиц, веранд или стоянок. Их достаточно просто подключить самостоятельно при помощи дросселя

Но, конечно, при работе важно соблюдать все правила безопасности

Особенности люминофорных светильников

Люминофорная лампа начинает светиться после подачи напряжения на электроды, размещённые в кварцевой горелке. Аргоновый газ легко ионизируется, в результате чего на двух сторонах горелки возникает тлеющий разряд. Ионизация уменьшается и переходит в пространство между электродами. Разряд быстро трансформируется из тлеющего в дуговой, обеспечивая процесс горения. Как и другие ртутные дуговые устройства, лампочка ДРЛ чувствительна к изменению температурного режима. При появлении заряда в горелке внутреннее пространство стеклянной колбы, заполненной аргоном, начинает светиться ультрафиолетовым и зелёным цветом. Но наличие люминофора на стенках колбы заставляет ультрафиолет преобразовываться в красный цвет. Комбинация зелёного, красного и синего в итоге даёт белый цвет, который все привыкли видеть при работе люминофорных ламп.

Лампы ДРЛ на 125, 250, 400 Ватт — технические характеристики, подключение

Отличительная особенность лампочки ДРЛ заключается в том, что значение её тока превосходит номинальное значение. Поэтому после перехода сетевого напряжения через значение амплитуды вся накопленная индуктивностью энергия передаётся в нагрузку (при этом напряжение затягивается на кварцевой колбе). Именно по этой причине эффективность свечения люминофорного светильника превышает эффективность вольфрамового на 30%.

Популярные статьи  Как сделать проходной выключатель своими руками?

Лампа типа ДРЛ может функционировать только при наличии пускорегулирующего устройства. В качестве такого устройства может быть применён дроссель. Поскольку он выполняет роль токоограничителя, показатель его мощности должен равняться мощности ртутной лампы. Использование такой лампочки без пускорегулирующего оборудования чревато её моментальной поломкой.

Эффективная работа люминофорной лампочки может быть обеспечена только при полном совпадении всех параметров сети. ДРЛ обладает следующими техническими характеристиками:

  • Диапазон потребляемой мощности составляет 80−100 Ватт (в зависимости от числа электродов). Наиболее распространёнными являются лампочки мощностью 250 Ватт.
  • Цоколь типа Е27 или Е40. Определяется уровнем потребляемой мощности.
  • Тактовая нагрузка не более 8 ампер.
  • Минимальный световой поток равняется 3200 люмен (соответствует световому потоку лампы 80 Вт). Максимальная интенсивность достигает 52000 люмен.
  • Срок работы может доходить до 10000 часов.

Благодаря таким характеристикам лампочки этого типа успешно используются для освещения больших закрытых и открытых пространств, где особую важность имеет интенсивность освещения (стоянки, улицы и т. д

). Однако для достижения максимальной интенсивности свечения прибору требуется около 5−7 минут. При работе лампа ДРЛ мерцает и постоянно издаёт негромкий треск.

Особенности лампы ДРВ 250

Сберегающая лампочка ртутного типа производится крупнейшими компаниями с мировым именем, специализирующимися на поставке осветительных приборов и комплектующей техники. Изготовление продукции осуществляется из современных материалов с применением инновационных технологий.

Лампочка ДРВ 250 состоит из колбы с аргоновой средой высокого давления, вольфрамовой спирали и разрядной ртутной горелки. Она не нуждается в пусковом регулирующем устройстве. Изделие может устанавливаться в обычные патроны, как и привычные нам лампочки накаливания.

Лампы ДРЛ на 125, 250, 400 Ватт — технические характеристики, подключение
Существует мнение, что в быту и на производстве лучше использовать гибридный источник света, обладающий повышенным потенциалом излучения. На практике выясняется, что рабочие характеристики e40 на 50% ниже, по сравнению с устройствами индуктивно-дроссельной ДРЛ. Снижение эффективности импульса происходит благодаря ограничению напряжения тока, протекающего через головку горелки. Ее мощность и сопротивление управляется пусковым устройством.

При активации лампочки в дроссельном источнике света возникает катодное падение рабочего режима до 20 В. После того как основной элемент газоразрядной лампы е40 разгорится, его напряжение повышается, а показатели напряжения на вольфрамовой спирали понижаются в геометрической прогрессии. Технические характеристики и конструкция рабочих элементов по сравнению с лампой накаливания, отличить которую можно по конструкции рабочих элементов и внешнему виду, обеспечивают более яркое свечение. Спираль на 30% меньше электрической энергии.

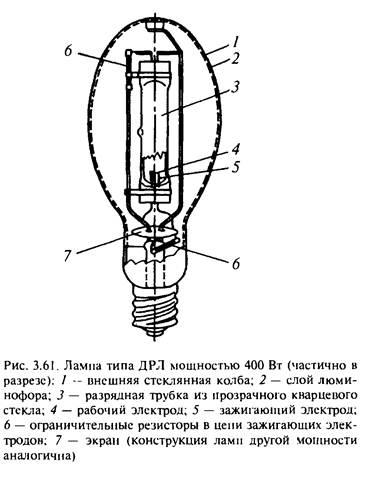

Устройство и принцип работы ДРЛ

Чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

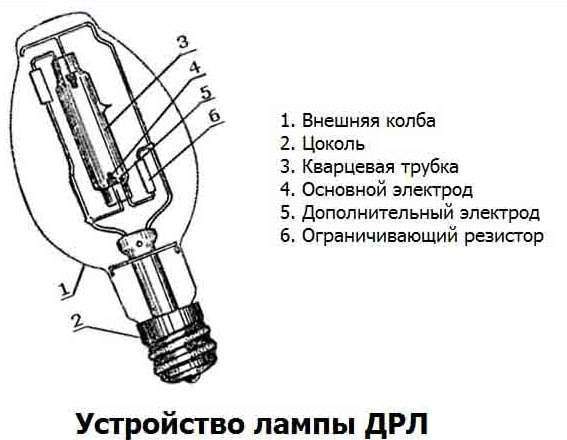

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

  • Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты – точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
  • Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них – основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
  • Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Принцип работы ДРЛ довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.

Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

READ Калькулятор расчёта мощности тэна

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Как правильно подключать лампу ДРЛ 400

Если хочется подключить ДРЛ в качестве лампы без использования специального дросселя, то придется прибегать к другим методам. Наиболее простой способ — приобретение специальной лапочки ДРЛ, которая будет нормально работать и без дросселя. Такие образцы используют специальную спираль, которая работает в качестве стабилизатора.

Важно! Если использовать обычную ДРЛ лампу без дросселя, то она моментально сгорит, так как напряжение для ее пуска может быть очень большим. Убрать дроссель можно добавлением нескольких конденсаторов в общую конструкцию

Важно правильно рассчитывать выдаваемый ими ток.

Лампы ДРЛ на 125, 250, 400 Ватт — технические характеристики, подключение
При всех своих недостатках ДРЛ — хорошая лампа для определенных задач

Таким образом, была рассмотрена лампочка ДРЛ 400, которая снискала свое широкое применение в производственных помещениях, на улицах и в немноголюдных местах. Используя ее именно в этих условиях, можно значительно выиграть.

Как заменить старые лампы на светодиодные

Непосредственно заменить газоразрядную лампу на светодиодную не получится – из-за особенностей работы ДРЛ она подключается через пуско-регулирующую арматуру, основным элементом которой служит дроссель, ограничивающий ток. Этот дроссель в цепи переменного тока создает значительное сопротивление. Поэтому если ввернуть светодиодную лампу непосредственно вместо газоразрядной, яркость свечения значительно снизится. Также в схеме имеется конденсатор для улучшения компенсации бросков напряжения и предохранитель, который защищает питающую сеть от возможных коротких замыканий в лампе.

Схема подключения ртутного осветительного прибора.

Эту проблему можно обойти модернизацией драйвера LED-светильника или разработкой нового, который принципиальных технических решений содержать не будет. Просто адаптация к новым условиям работы. Но с экономической точки зрения в этом смысла нет, потому что переделать схему гораздо проще.

ДРЛ

Чтобы адаптировать светильник под светодиодную лампу, следует выполнить шаги:

Удалить дроссель и замкнуть контакты, к которым он был подключен, перемычкой. Можно не удалять, а просто замкнуть – работать все равно будет. Но лучше демонтировать. Внешний вид дросселя

Популярные статьи  Как лучше протянуть питание для вытяжки на кухне?

Конденсатор на работу не влияет, можно оставить. Но лучше тоже демонтировать, потому что через него будет протекать ток. Это потребует увеличения сечения проводов, незаметного в случае одного светильника. Но когда ламп много, эффект будет заметен. Да и лишний элемент ненадежности, в котором может возникнуть короткое замыкание, пробой изоляции и т.п., лучше удалить

Балластный конденсатор

Предохранитель – плавкая вставка – важного значения не имеет. Защиту от нештатных режимов в современных сетях выполняют автоматические выключатели

Свои функции они выполняют эффективно, и в подстраховке плавким предохранителем не нуждаются. В случае возникновения перегрузки в защищаемой линии автомат можно просто взвести (после устранения неисправности), а предохранитель придется заменять. Для этого надо иметь запас плавких вставок. Резонов продолжать использовать этот элемент нет. Его также лучше демонтировать, а контакты замкнуть.

Существуют лампы ДРЛ, не требующие дросселя. Для розжига у них внутри установлена специальная спираль. Это самый простой вариант – замена ДРЛ 250 на светодиодную лампу с цоколем Е40 в таком случае производится простым выкручиванием старого осветительного прибора и установкой современного на то же место. Надо лишь проконтролировать наличие конденсатора и предохранителя – они могут быть установлены «на всякий случай».

Также возможны ситуации, когда различные умельцы подключали лампы ДРЛ без дросселя, используя в качестве балластов конденсаторы, лампы накаливания и т.д. Конечно, это все надо отключить и демонтировать.

ДнаТ

Лампы ДРЛ на 125, 250, 400 Ватт — технические характеристики, подключение
Натриевый осветительный прибор ДНаТ-250.

Наряду с лампами серии ДРЛ для наружного освещения применяются газоразрядные лампы серии ДНаТ, действие которых основано на свечении паров натрия при достаточной степени ионизации газов внутри колбы. Эти лампы не попадают под действие соглашения о прекращении выпуска ртутных приборов, у них нет слоя люминофора, их экологичность гораздо выше, чем у ртутных. По электрическим параметрам они также выигрывают у ДРЛ.

Тип лампы Номинальная мощность, Вт Средний ресурс, часов Начальный световой поток, лм Снижение светового потока через год
ДРЛ-250 250 12 000 13 200 40%
ДНаТ-250 250 15 000 26 000 20%

Многие специалисты ставят под сомнение необходимость замены натриевых ламп на светодиодные, потому что лампа ДНаТ:

  • дешевле, чем LED;
  • имеет сравнимую со светодиодами энергоэффективность;
  • производится по отработанным технологиям, что ведет к высокому качеству изготовления и сроку эксплуатации, примерно равному фактическому (не заявленному!) периоду службы LED-ламп от малоизвестных производителей.

Подключение ДНаТ к сети 220 В требует специального прибора – импульсного зажигающего устройства (ИЗУ), так как для розжига требуются высоковольтные импульсы, и дросселя. Если решение о замене натриевых ламп на светодиодные все же принято, потребуется демонтировать ИЗУ. Схему подключения можно найти прямо на корпусе. При замене на LED все лишние элементы надо удалить.

Лампы ДРЛ на 125, 250, 400 Ватт — технические характеристики, подключение

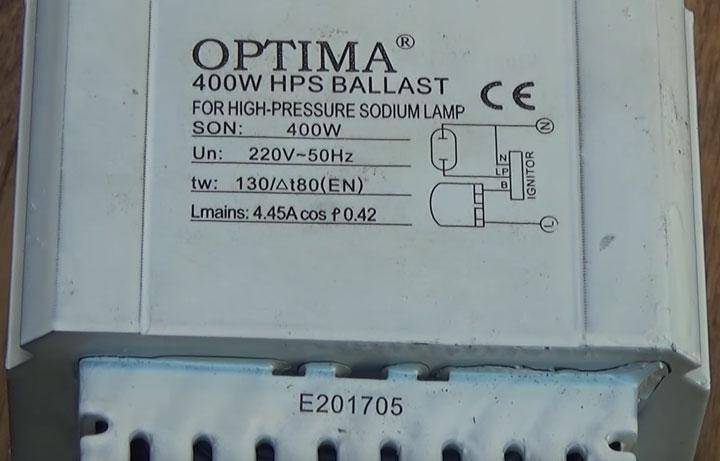

Схему обычно рисуют на корпусе устройства.

Лампы ДРЛ на 125, 250, 400 Ватт — технические характеристики, подключение
Схема подключения натриевого источника света.

Утилизация ламп ртутного типа

Отработавшие ресурс и бракованные лампы ртутного типа относятся к отходам первого класса опасности. Они в обязательном порядке подлежат утилизации с помощью специального оборудования. В процессе переработки может применяться один из четырех способов:

  • амальгамирование;
  • термическая обработка;
  • обжиг при высокой температуре;
  • химический или металлургический способ.

Все методы утилизации направлены на отделение и выведение в осадок паров ртути, ее возгонки с последующим выжиганием органических компонентов. Конечными продуктами переработки ламп ДРВ и ДРЛ без дросселей являются сулема и сорбент.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

ДРЛ: характеристики технические

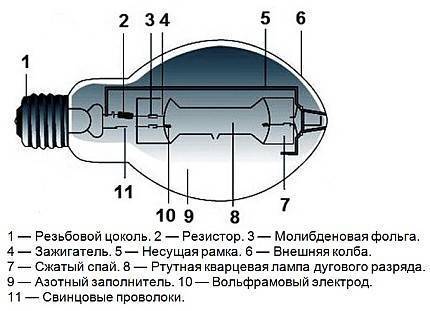

Конструкция ДРЛ:

  1. стеклянный баллон;
  2. цоколь резьбовой;
  3. в центре баллона – ртутно-кварцевая горелка, наполненная аргоном с добавкой капли ртути.

Четырехэлектродные ртутные лампы содержат главные катоды. Расположенные рядом с ними дополнительные катоды подключаются через добавочный угольный резистор к катоду противоположной полярности.

Лампа ДРЛ 125 HQL Е27 Osram, продолжительный период службы – 5000 часов
Ламп ДРЛ Osram ДРЛ 250 Вт MBF-U, продолжительность горения средняя — 20000 часов, для освещения промышленных помещений и улицы

Принцип работы лампы ДРЛ

Каждая горелка состоит из прозрачного тугоплавкого материала (кварцевое стекло, специальные керамические материалы), устойчивого к химическим воздействиям. Закачиваемый внутрь инертный газ точно дозируемый. Дуговой окончательный электроразряд создается путем добавления металлической ртути.

Запуск происходит с помощью зажигающих электродов. При подаче к лампе питающей электроэнергии создается тлеющий разряд между основным электродом и зажигающим, близкорасположенными относительно друг друга.

Наблюдается накопление носителей зарядов, достаточных для возникновения пробоя на расстоянии между 1-м и 2-м основным электродом. В короткие сроки тлеющий разряд принимает дуговую форму. Спустя 10-15 минут после подачи электроэнергии начинается работа ртутной лампы и фиксируется устойчивый свет.

Излучение электрического разряда при горении, благодаря свечению люминофора, становится фиолетовым или голубым. Происходит смешивание зеленовато-белого света самой горелки и красноватого люминофорного свечения.

В результате — яркий цвет, близкий к белому. На световой поток оказывают влияние колебания напряжения электросети: при низком – ДРЛ может вообще не запуститься, а горящая – легко погаснуть.

Лампа ДРЛ TDM ЕLECTRIC E40 400 Вт 5500K, период службы – 6000 часов

Как проверить лампу ДРЛ?

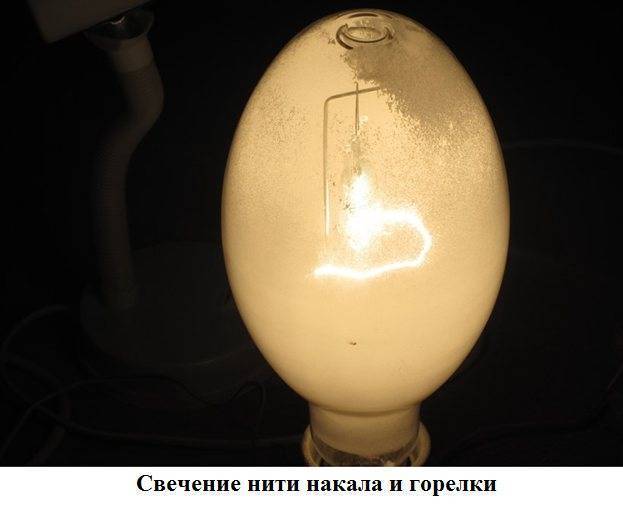

Обычно для проверки лампы ДРЛ используют 100-200 Вт лампу накаливания. Лампу ртутную можно проверить тестером (мультиметром).

Для достоверной проверки нужен штатный дроссель и ИЗУ для некоторых.

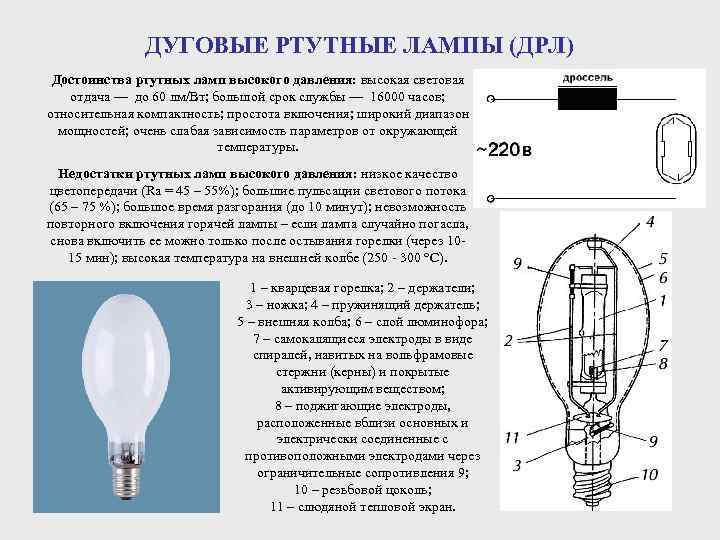

Плюсы ртутных ламп

  1. длительный срок службы;
  2. компактные размеры;
  3. использование снижает затраты по техобслуживанию и эксплуатации уличных фонарей;
  4. большой диапазон потребляемых мощностей;
  5. высокий уровень светоотдачи;
  6. ртутно-вольфрамовые не требуют пускового дросселя.

Минусы ртутных ламп

  1. в спектре излучения преобладают холодные тона, поэтому цветопередача не очень хорошая;
  2. длительный процесс зажигания;
  3. нельзя быстро перезапустить.

Характеристики ДРЛ:

  • напряжение питания;
  • мощность;
  • световой поток;
  • продолжительность горения;
  • тип цоколя;
  • габариты изделия;
  • вес.

КПД светильника ДРЛ – 45-70%.

Классифицируется вес по маркам. Сколько весит одна ртутная, можно узнать на сайте производителя. Например, вес ДРЛ 250 — 183,33 г. Масса ЛБ18 – 110 г, а вес ЛБ40 – 210 г. Все они относятся к категории ртутные лампы.

Для ДРЛ и подключаемых с дросселем аналогов напряжение может быть отмечено на лампе.
Стандарты производства ртутных ламп регламентируются ГОСТом 53074- 2008 и ГОСТом 27682-88.

РЛВД классифицируются по мощности, выпускаются в России под маркировкой ДРЛ (дуговая, ртутная, люминесцентная), дальше мощность в Вт: ДРЛ 125, ДРЛ 250, ДРЛ 400, ДРЛ 700, ДРЛ 1000.

Зарубежная маркировка РЛ

Philips

HPL

General Electric

MBF

Osram

HQL

Radium

HRL

Sylvania

HSB и HSL

Лампа ДРЛ Osram E40 700 Вт 4000K, период службы – до 20000 часов
Лампа ДРЛ Sylvania E40 250 Вт, период службы – до 12000 часов

Срок службы

Гореть такой источник света, по заверениям производителей, способен, как минимум, 12000 часов. Здесь все зависит от такой характеристики как мощность — чем мощнее лампа, тем дольше она служит.

Популярные модели и на сколько часов службы они рассчитаны:

  • ДРЛ 125 — 12000часов;
  • 250 — 12000часов;
  • 400 — 15000часов;
  • 700 — 20000часов.

Обратите внимание! На практике могут быть иные цифры. Дело в том, что электроды, как и люминофор, способны быстрее выйти из строя

Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже.

Лампы ДРЛ на 125, 250, 400 Ватт — технические характеристики, подключение

Бывает несколько разновидностей ДРЛ (расшифровка — дуговая ртутная лампа), которые применимы как в быту, так и в производственных условиях. Классифицируются изделия по мощности, где наиболее популярны модели на 250 и 500 Вт. Пользуясь ими, до сих пор создают системы уличного освещения. Ртутные приборы хороши за счет доступности и мощного светового потока. Тем не менее, появляются более инновационные образцы, безопасные и с лучшим качеством свечения.

Популярные статьи  Что делать, если не работает кнопка на музыкальных колонках?

Для общего освещения цехов, улиц, промышленных предприятий и других объектов, не предъявляющих высоких требований к качеству цветопередачи, применяются ртутные лампы высокого давления типа ДРЛ.

Устройство

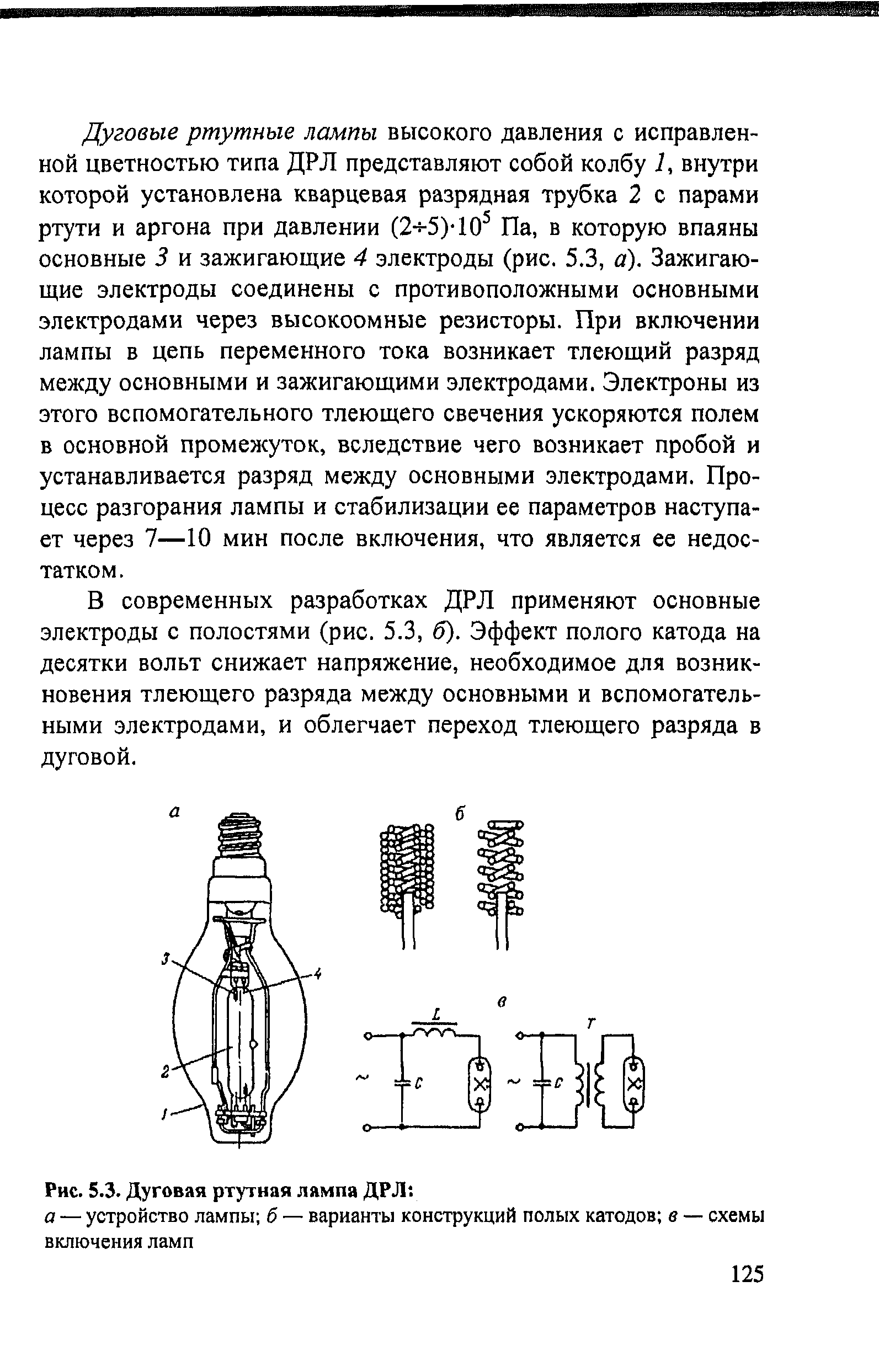

Лампа ДРЛ (смотри рисунок справа) имеет следующее строение: стеклянный баллон 1, снабжённый резьбовым цоколем 2. В центре баллона укреплена кварцевая горелка (трубка) 3, заполненная аргоном с добавкой капли ртути. Четырёхэлектродные лампы имеют главные катоды 4 и дополнительные электроды 5, расположенные рядом с главными катодами и подключенные к катоду противоположной полярности через добавочный угольный резистор 6. Дополнительные электроды облегчают зажигание лампы и делают её работу более стабильной.

В последнее время лампы ДРЛ изготовляют трехэлектродные, с одним пусковым электродом и резистором.

Принцип действия

В горелке из прочного тугоплавкого химически стойкого прозрачного материала в присутствии газов и паров металлов возникает свечение разряда — электролюминесценция.

При подаче напряжения на лампу между близко расположенными главным катодом и дополнительным электродом обратной полярности на обоих концах горелки начинается ионизация газа. Когда степень ионизации газа достигает определённого значения, разряд переходит на промежуток между главными катодами, так как они включены в цепь тока без добавочных сопротивлений, и поэтому напряжение между ними выше. Стабилизация параметров наступает через 10-15 минут после включения(в зависимости от температуры окружающей среды- чем холоднее тем дольше будет разгораться лампа).

Электрический разряд в газе создаёт видимое белое без красной и голубой составляющих спектра и невидимое ультрафиолетовое излучение, вызывающее красноватое свечение люминофора. Эти свечения суммируются, в результате получается яркий свет, близкий к белому.

При изменении напряжения сети на 10-15 % в большую или меньшую сторону работающая лампа отзывается соответствующим повышением или потерей светового потока на 25-30 %. При напряжении менее 80 % сетевого лампа может не зажечься, а в горящем состоянии погаснуть.

При горении лампа сильно нагревается. Ввиду особенности, лампа ДРЛ после выключения должна остыть перед следующим включением.

Традиционные области применения ламп ДРЛ

Освещение открытых территорий, производственных, сельскохозяйственных и складских помещений. Везде, где это связано с необходимостью большой экономии электроэнергии, эти лампы постепенно вытесняются НЛВД (освещение городов, больших строительных площадок, высоких производственных цехов и др.).

Аббревиатура «ДРИ» расшифровывается, как «дуговая ртутная с излучающими добавками (иодиды и бромиды металлов)». Наряду с ртутью, в эти лампы вводятся йодиды натрия, таллия и индия, благодаря чему значительно увеличивается световая отдача (она составляет примерно 70 — 95 люмен/Вт и выше) при достаточно хорошей цветности излучения. Лампы имеют колбы эллипсоидной и цилиндрической формы. Внутри колбы размещается кварцевая или керамическая цилиндрическая горелка, где происходит разряд в парах металлов и их йодидов. Срок службы — до 8-10 тыс. часов.

Альтернативные источники освещения

Энергосберегающая лампа светодиодная – это отличный аналог другим источникам освещения, в том числе и ДРЛ, если ее купить, то можно существенно сэкономить на электроэнергии. Замена уличного освещения оправдает себя через три года эксплуатации, даже с учетом работ по переоборудованию.

Выпуском этих осветительных приборов занимаются многие известные зарубежные и российские компании (например, Лисма). В настоящее время цена этих приборов несколько выше, чем стоит лампа ДРЛ, но в ближайшее время эта проблема будет устранена, что сделает светодиодные источники освещения более доступными в Москве, СПб, а так же и в таких городах, как Саранск или Екатеринбург.

ДРЛ и ДРВ лампы – это распространенная разновидность газоразрядных ртутных ламп. Они применяются для уличного и внутреннего освещения. Оба типа внешне почти не отличаются, особенно в выключенном состоянии. Это весьма эффективные в плане экономии энергии источники света, у которых наблюдается показатель свечения в пределах 30 лм/Вт. Это довольно много, но более современные разновидности лампочек могут иметь отдачу в 50 лм/Вт. Такое осветительное оборудование выпускают многие бренды имеющие мировое имя. При этом нужно отметить, что по причине содержания в лампах ртути, они запрещены во многих странах, поэтому постепенно количество ДРЛ и ДРВ уменьшается.

Как устроены ДРЛ и ДРВ лампы

При беглом взгляде на эти осветительные устройства можно найти некоторые сходства с обыкновенными лампами накаливания с цоколем Е27. Однако газоразрядные лампы имеют окрашенное в белый цвет стекло, с прозрачным участком непосредственно перед цоколем. Именно по причине непрозрачности нельзя увидеть, что внутри такие приборы имеют специфическое строение.

Устройство и принцип горения ДРЛ ламп
ДРЛ (Дуговая Ртутная Люминофорная) лампа. Ее конструкция предусматривает:

Лампы ДРЛ на 125, 250, 400 Ватт — технические характеристики, подключение

1 — Резьбовой цоколь 2 — Резистор 3 — Молибденовая фольга 4 — Зажигатель (вспомогательный) 5 — Несущая рамка 6 — Внешняя колба 7 — Сжатый спай 8 — Ртутная кварцевая лампа дугового разряда 9 — Азотный заполнитель 10 — Вольфрамовый электрод (основной) 11 — Свинцовые проволоки

Цоколь имеет стандартную конструкцию, как у подавляющего большинства бытовых лампочек применяемых в люстрах и фонарях. Он занимается приемом электроэнергии, передаваемой на его поверхность. В нем имеется две точки для приема. Один электрод располагается в центре, а боковая часть цоколя служит вторым электродом. Цоколь по резьбе вкручивается в патрон светильника.

Основным рабочим элементом лампы является кварцевая горелка. По ее сторонам располагается пара электродов. Один основной, а второй вспомогательный. Они расположены во внутренней кварцевой колбе, заполненной аргоном и парами ртути.

Стеклянная колба располагается поверх кварцевой. Для заполнения пространства в нее закачивается газ азот. Изнутри колба окрашена белым люминофором, поэтому она и не прозрачная.

Принцип работы таких ламп более сложный, чем у лампочек накаливания. При подаче электроэнергии на располагающиеся рядом электроды происходит создание тлеющего разряда. Это вызывает пробой энергии между ними. В результате тлеющий разряд перерастает в дуговой. Он создает в лампе голубое или фиолетовое излучение. Оно провоцирует яркое свечение люминофора, которым окрашивается изнутри стеклянная колба. Сам люминофор издает красноватый свет. В результате смешивания оттенков красного, голубого, фиолетового и создается яркий практически белый цвет.

Колебания тока очень влияют на эффективность свечения ДРЛ. Даже при скачках электрического напряжения в пределах до 15% падения яркости могут составлять 30%. Если напряжение снизится до отметки 80%, то лампа погаснет.

Большим недостатком таких лампочек является их сильный нагрев. В результате возможно перегорание изоляции на проводе. Поэтому с этим при подключении нужно использовать только специализированный термостойкие патроны и кабель. В самой лампочке при работе сильно возрастает давление. В связи с этим после ее отключения нужно подождать, пока колба полностью остынет. Если включать повторно горячую лампочку, то она просто не зажжется.

Лампы ДРЛ на 125, 250, 400 Ватт — технические характеристики, подключение

Использование лампы ДРЛ подразумевает обязательное применение пускорегулирующей аппаратуры. В качестве нее обычно используется дроссель. Он ограничивает ток, который подается для питания лампы. Дроссель соответствует мощности осветительного прибора и направляет на него оптимальный объем энергии, чтобы минимизировать перегрев и предотвратить некомфортное освещение. Если при включении лампы не применять пускорегулирующий аппарат, то лампа почти мгновенно выйдет из строя.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
