Активная мощность цепи переменного тока

По какой формуле вычисляется мощность электрического тока

Активная мощность цепи переменного тока

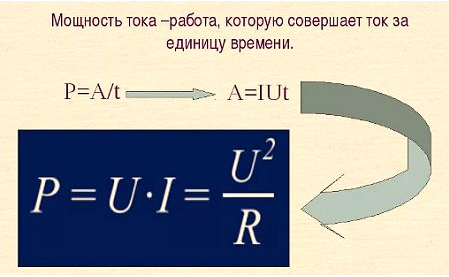

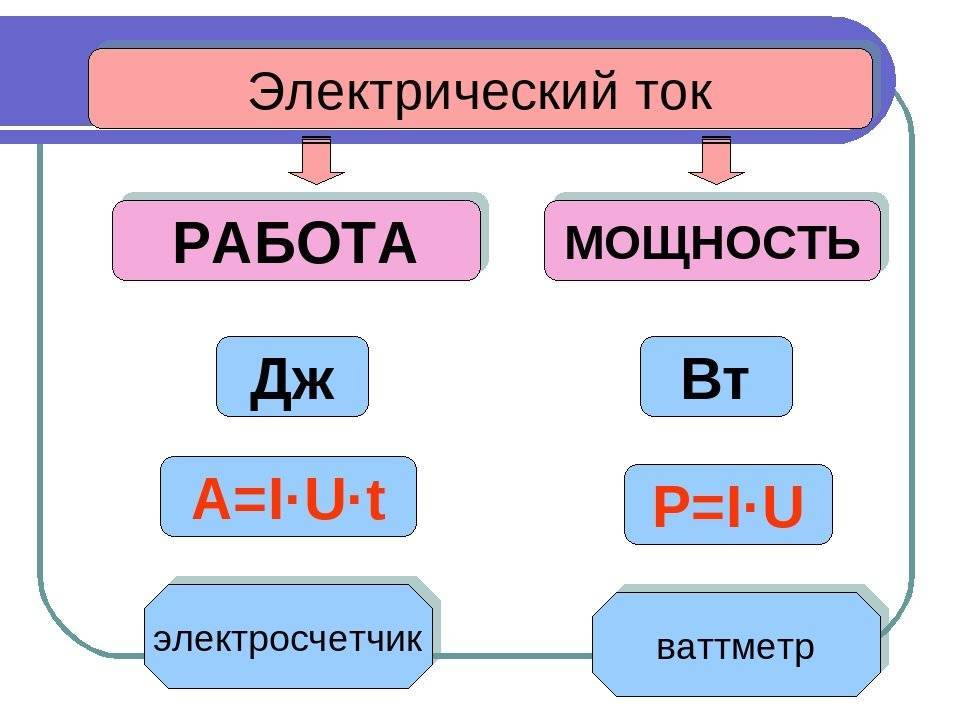

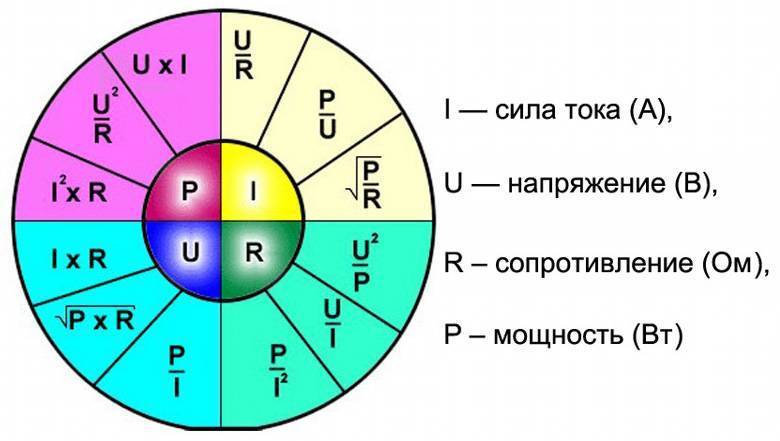

Она выглядит как P = A / t = I x U, обозначения следующие:

  • P – мощность тока в ваттах (Вт);
  • A – его работа на данном участке цепи в джоулях (Дж);
  • t – время, за которое совершена работа (в секундах);
  • U – напряжение электричества для участка цепи в вольтах (В);
  • I – сила в амперах (А).

Активная мощность цепи переменного тока

Верное определение мощности критически важно для соблюдения правил техники безопасности при эксплуатации электросети и исключения возгораний. Это может произойти, если проводка выбрана неправильно

Для измерения необходимо использовать специальные приборы, но это возможно не всегда.

Определение мощности для переменного тока:

  • с помощью амперметра;

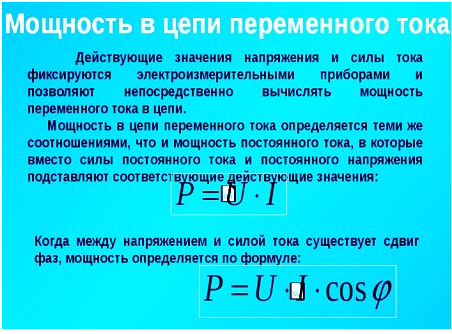

  • по формуле P= U х I с использованием значений в указанный момент времени;
  • по формуле P= U х I x сos φ, если есть сдвиг фаз.

Символ φ обозначает коэффициент мощности. Когда к сети подключен только свет или приборы для нагревания, он равен 1, для более сложного и мощного оборудования промышленного типа цифра составляет 0,8. Формула для расчета мощности через сопротивление в сети постоянного тока – P = IU.

Активная мощность цепи переменного тока

Активная мощность цепи переменного тока

Как узнать силу тока, зная мощность и напряжения

Чтобы ответить на вопрос, как определить ток, необходимо поделить электронапряжение на общее число ватт. При этом сделать все необходимые вычисления можно самостоятельно, а можно прибегнуть к специальному онлайн-калькулятору.

Активная мощность цепи переменного токаРасчет мощностного показателя по амперам и ваттам

Узнать потребление электроэнергии по токовой силе резистора можно умножением первой на сопротивление, выражаемое в Омах. В итоге, получится значение, представленное в вольтах, перемноженных на ом. Получится ампер.

Обратите внимание! Если нет сопротивления, нужно поделить ваттный показатель на токовую энергию, то есть следует поделить ватты на амперы и получится значение электроэнергии в вольтах. Понять мощностное показание через величину электричества с электронапряжением, можно умножив соответствующие показания с устройства

Активная мощность цепи переменного тока

Расчет электроэнергии через электромощность и электронапряжение

Расчет потребляемой мощности

Электромощность является величиной, которая отвечает за факт скорости изменения или передачи электрической энергии. Есть полная и активная мощностная нагрузка, а также активная и реактивная. Полная вычисляется так: S = √ (P2 + Q2), где P является активной частью, а Q реактивной. Для нахождения потребляемого мощностного показателя необходимо знать число электротока, которое потребляется нагрузкой, а также питательное напряжение, которое выдается при помощи источника.

Что касается бытового определения потребляемой электрической энергии, необходимо вычислить общее количество ватт питания электрических приборов и паспортные данные номинальной силы электротока котла. Как правило, все электрические приборы работают с переменным током и напряжением в 220 вольт. Для вычисления тока проще всего воспользоваться амперметром. Зная первый и второй параметры, реально узнать величину потребляемой энергии.

Стоит указать, что измерить мощность через напряжение или сделать расчет мощности по сопротивлению и напряжению возможно не только формулой, но и прибором. Для этого можно воспользоваться мультиметром с токоизмерительными клещами или специализированным измерителем — ваттметром.

Обратите внимание! Оба работают по одному и тому же принципу, указанному в руководстве по их эксплуатации. Подсчет потребляемой мощности

Активная мощность цепи переменного токаПодсчет потребляемой мощности

Мощность, ток и напряжение — три составляющие расчета проводки в доме. Узнать все необходимые параметры в любой сети просто при помощи формул, представленных выше. От этих значений будет зависеть исправность работы всей домашней электрики и безопасность ее владельца.

https://youtube.com/watch?v=dwaSF3W4TxU

Как правильно рассчитать

Активная мощность, как сделать правильный расчет?

Мощность электрического тока влияет на то, как быстро прибор сможет выполнить работу. К примеру, дорогой обогреватель, имеющий в 2 раза большую мощность, обогреет помещение быстрее, чем два дешевых, с меньшей в 2 раза мощностью. Получается, что выгоднее купить агрегат, имеющий большую мощность, чтобы быстрее обогреть холодное помещение. Но, в то же время, такой агрегат будет тратить существенно больше энергии, чем его более дешевый аналог.

Потребляемая мощность всех приборов в доме учитывается и при подборе проводки для прокладки в доме. Если не учитывать этого и в последующем включить в сеть слишком много приборов, то это вызовет перегрузку сети. Проводка не сможет выдержать мощность электрического тока всех приборов, что приведет к плавлению изоляции, замыканию и самовоспламенению проводки. В результате может начаться пожар, который может привести к непоправимым последствиям.

Однофазный синусоидальный ток в электрических цепях вычисляется по формуле Р = U x I x cos φ, где υ и Ι. Их обозначение шифруется следующим образом: среднеквадратичное значение напряжение и тока, а φ — фазный угол фаз между ними.

Для цепей несинусоидального тока электрическая ёмкость равна корню квадратному из суммы квадратов активной и реактивной производительности. Активная производительность характеризуется скоростью, которая имеет необратимый процесс преобразования электрической энергии в другие виды энергии. Данная ёмкость может вычисляться через силу тока, напряжение и активную составляющую сопротивления цепи r или её проводимость g по формуле P = I(2) x r = U(2) x g.

Советуем изучить — Схемы комплектных трансформаторных подстанций КТП

Активная мощность цепи переменного тока
Реактивная мощность (Reactive Power)

Следует заметить, что:

  • резистор потребляет активную мощность и отдаёт её в форме тепла и света.
  • индуктивность потребляет реактивную мощность и отдаёт её в форме магнитного поля.
  • конденсатор потребляет реактивную мощность и отдаёт её в форме электрического поля.

В любой электрической цепи как синусоидального, так и несинусоидального тока активная способность всей цепи равна сумме активных мощностей отдельных частей цепи, для трёхфазных цепей электрическая емкость определяется как сумма пропускной способности отдельных фаз. С полной производительностью S, активная связана соотношением P = S x cos φ.

В теории длинных линий (анализ электромагнитных процессов в линии передачи, длина которой сравнима с длиной электромагнитной волны) полным аналогом активной мощности является проходящая мощность, которая определяется как разность между падающей мощностью и отраженной производительностью.

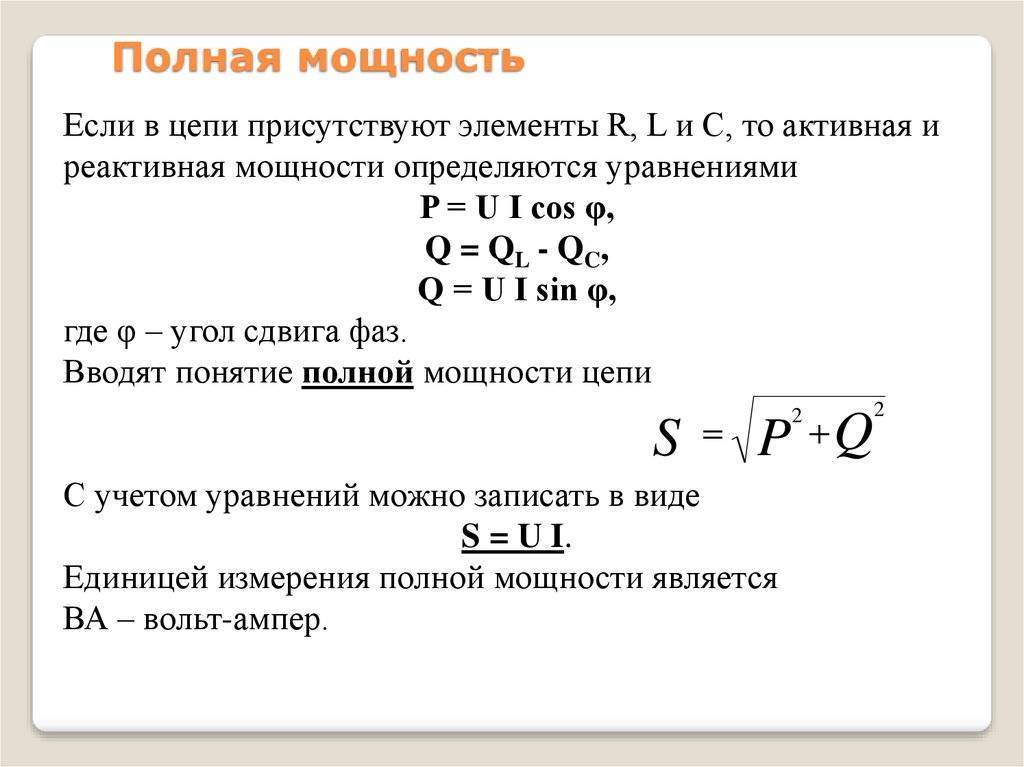

Как найти реактивную полную мощность через активную? Данная производительность, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями энергии электромагнитного поля в цепи синусоидального переменного тока, равна произведению среднеквадратичных значений напряжения U и тока I, умноженному на синус угла сдвига фаз φ между ними: Q = U x I x sin φ (если ток отстаёт от напряжения, сдвиг фаз считается положительным, если опережает — отрицательным).

Активная мощность цепи переменного тока
Обозначение реактивной величины

Понятие реактивной электроэнергии

Этот вид электроэнергии присущ цепям, в составе которых имеются реактивные элементы. Реактивная электроэнергия — это часть полной поступаемой мощности, которая не расходуется на полезную работу.

В электроцепях постоянного тока понятие реактивной мощности отсутствует. В цепях переменного тока реактивная составляющая возникает только в том случае, когда присутствует индуктивная или емкостная нагрузка. В таком случае наблюдается несоответствие фазы тока с фазой напряжения. Данный сдвиг фаз между напряжением и током обозначается символом «φ».

При индуктивной нагрузке в цепи наблюдается отставание фазы, при емкостной – ее опережение. Поэтому потребителю приходит только часть полной мощности, а основные потери происходят из-за бесполезного нагревания устройств и приборов в процессе эксплуатации.

Потери мощности происходят из-за наличия в электрических устройствах индуктивных катушек и конденсаторов. Из-за них в цепи в течение некоторого времени происходит накопление электроэнергии. После этого запасенная энергия поступает обратно в цепь. К приборам, в составе потребляемой мощности которых имеется реактивная составляющая электроэнергии, относятся переносные электроинструменты, электродвигатели и различная бытовая техника. Эта величина рассчитывается с учетом особого коэффициента мощности, который обозначается как cos φ.

Популярные статьи  Кабельные наконечники под опрессовку: назначение, типы, выбор

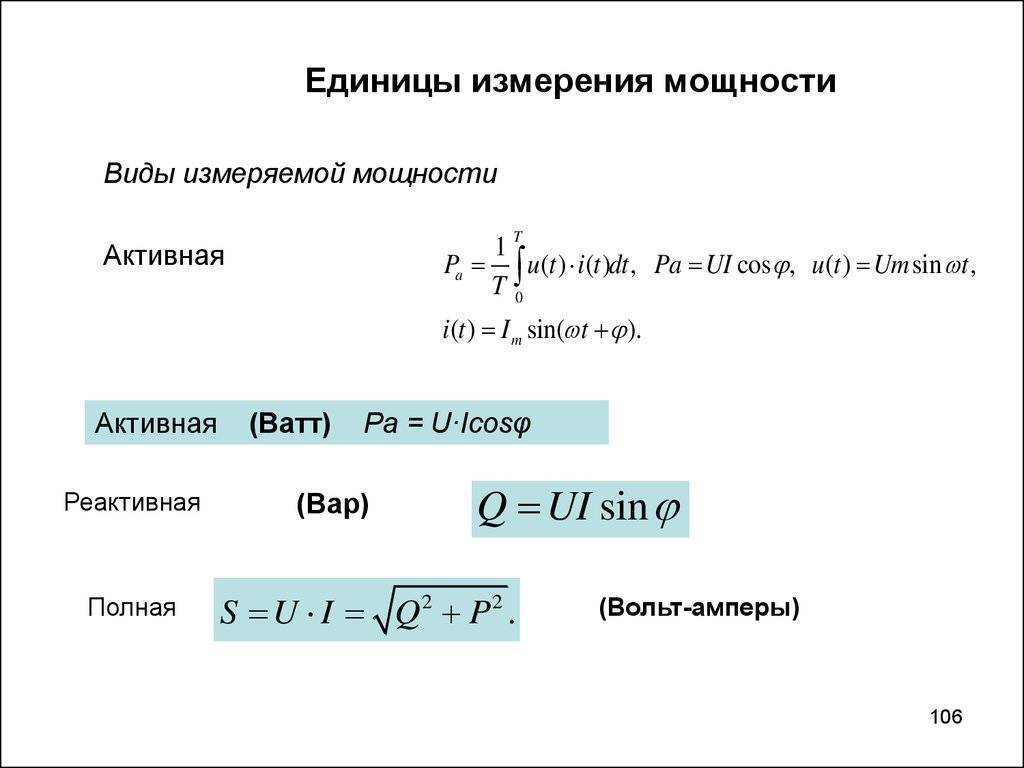

В чем физический смысл активной, реактивной и полной мощностей? Назовите единицы измерения?

Активная мощность потребляется в активных сопротивлениях, и, в конечном итоге, за счет нее выполняется механическая работа или происходит нагревание резисторов. Реактивная мощность-эта та мощность, которая попросту «болтается в проводах». Она не потребляется активно цепью, но системы передачи оказываются ею загруженными.

Пусть приемник электро­энергии присоединен к источнику синусоидального напряжения u(t) = Usin(ωt) и потребляет синусоидальный ток i(t) = I sin (ωt -φ), сдви­нутый по фазе относительно напряжения на угол φ. U и I – действующие значения. Значение мгновенной мощности на зажимах приемника определяется выражением

p(t) = u(t)i(t) = 2UI sin(ωt) sin(ωt -φ) = UI cosφ — UI cos(2ωt -φ) (5.1)

и является суммой двух величин, одна из которых постоянна во времени, а другая пульсирует с двойной частотой.

Среднее значение p(t)

за период Т называется активной мощностью и полностью определяется первым слагаемым уравнения (5.1):

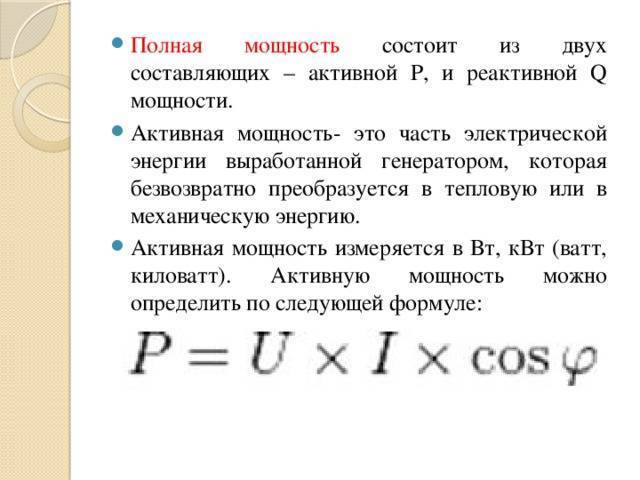

Активная мощность ха­рактеризует энергию, расходуемую необратимо источником в единицу времени на производство полезной работы потребителем. Активная энергия, потребляемая электроприёмниками, преобразуется в другие виды энергии: механическую, тепловую, энергию сжатого воздуха и

Среднее значение от второго слагаемого мгновенной мощности (1.1) (пульсирует с двойной частотой) за время Т равно нулю, т. е. на ее создание не требуется каких-либо материальных затрат и поэтому она не может совершать полезной ра­боты. Однако ее присутствие указывает, что между источником и приемником происходит обратимый процесс обмена энергией. Это возможно, если имеются элементы, способные накапливать и отдавать электромагнитную энергию – емкость и индуктивность. Эта составляющая характеризует реактивную мощность.

Полную мощность на зажимах приемника в комп­лексной форме можно представить следующим образом:

Единица измерения полной мощности S = UI – ВА.

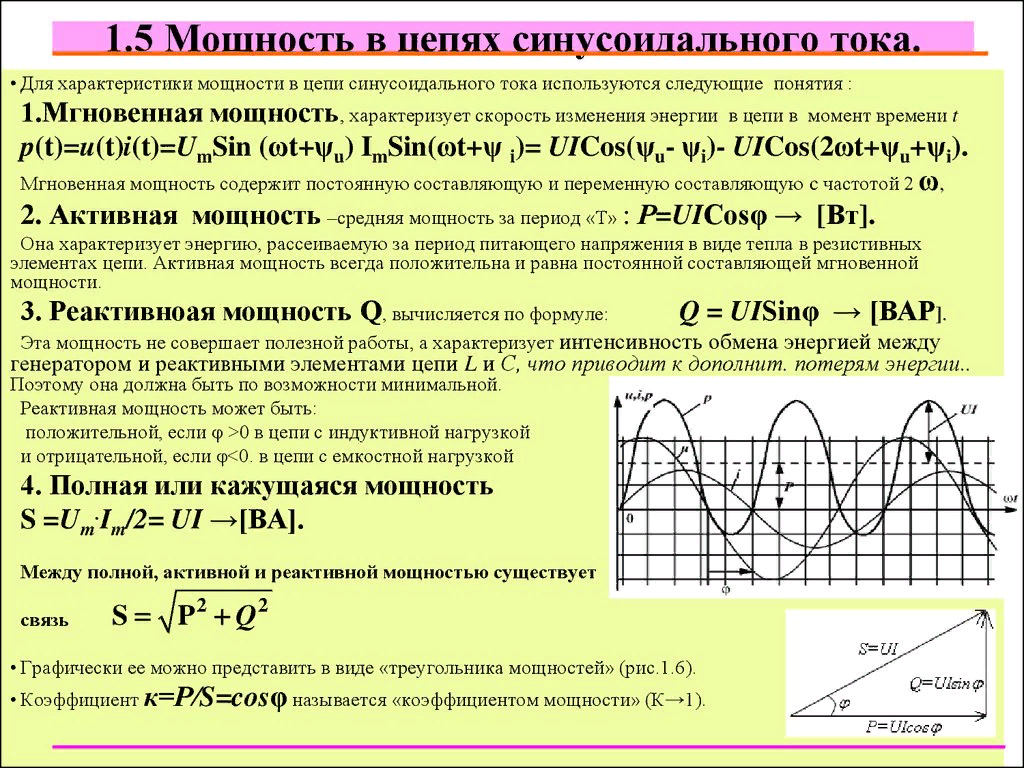

Реактивная мощность – величина, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями (обменом) энергии между источником и приемником. Для синусоидального тока она равна произведению действующих значений тока I

и напряженияU на синус угла сдвига фаз между ними:Q =UI sinφ. Единица измерения – В∙Ар.

Реактивная мощность не связана с полезной работой ЭП и расходуется только на создание переменных электромагнитных полей в электродвигателях, трансформаторах, аппаратах, линиях и т. д.

Для реактивной мощности приняты такие понятия, как генерация, потребление, передача, потери, баланс. Считается, что если ток отстает по фазе от напряжения (индуктивный характер нагрузки), то реактивная мощ­ность потребляется и имеет положительный знак, а если ток опережает напряжение (емкостный характер нагрузки), то реактивная мощность ге­нерируется и имеет отрицательное значение.

Основными потребителями реактивной мощности на промышленных предприятиях являются асинхронные двигатели (60–65 % общего потреб­ления), трансформаторы (20–25 %), вентильные преобразователи, реакторы, воздушные электрические сети и прочие приемники (10 %).

Передача реактивной мощности загружает электрические сети и установленное в ней оборудование, уменьшая их пропускную способность. Реактивная мощность генерируется синхронными генераторами электростанций, синхронными компенса­торами, синхронными двигателями (регулирование током возбуждения), батареями конденсаторов (БК) и линиями электропередачи.

Реактивная мощность, вырабатываемая емкостью сетей, имеет следующий порядок величин: воздушная линия 20 кВ генерирует 1 кВ∙Ар на 1 км трехфазной линии; подземный кабель 20 кВ – 20 кВ∙Ар/км; воздушная линия 220 кВ – 150 кВ∙Ар/км; подземный кабель 220 кВ – 3 МВ∙Ар/км.

Электроэнергия и источник питания

Теперь давайте подробнее разберем нашу схему.  Немного развернем ее в пространстве для удобства, игнорируя ГОСТ по обозначению источника питания:

Активная мощность цепи переменного тока

Как мы помним с прошлой статьи, электрический ток бежит от точки с бОльшим потенциалом, то есть от плюса, к точке с мЕньшим потенциалом, то есть к минусу. Или говоря простым языком: от плюса к минусу. В настоящий момент у нас выключатель разомкнут. Можно сказать, что мы “оборвали” нашу цепь выключателем. В среде электриков и электронщиков говорят, что цепь ” в обрыве”. Ток не бежит, лампочка не горит.

Но вот мы ловким движением руки щелкаем выключатель и у нас цепь замыкается:

Активная мощность цепи переменного тока

Дорога для электрического тока открыта, и он течет от плюса к минусу через лампочку накаливания, которая начинает ярко светиться.

Вроде бы все понятно, но не совсем. Кто или что заставляет светиться лампочку? Мало того, что она светит, она еще и греет!

Активная мощность цепи переменного тока

Что самое первое появилось во Вселенной? Говорят, что время, хотя я думаю, что энергия). Энергия ниоткуда просто так не берется и никуда просто так не исчезает. Это и есть закон сохранения энергии, так что “побрейтесь” фанаты вечных двигателей).

В данном опыте у нас лампочка светит и греет. Получается, что лампочка излучает и тепловую и световую энергию. Вы ведь не забыли, что световые лучи передают энергию? В быту, например, мы используем солнечные панели, чтобы из лучиков получить электрический ток.

Но теперь вопрос такой. Если лампочка излучает световую и тепловую энергию, то откуда она ее получает? Разумеется, от источника питания. Фраза “источник питания” уже говорит сама за себя. Берет энергию наша лампочка прямо от источника питания через проводкИ. Энергия, которая течет через проводочки, называется электроэнергией.

А откуда берет электроэнергию источник питания? Здесь уже есть разные способы добычи электроэнергии. Это может быть падающий поток воды, который крутит мощные лопасти вертушки, которая работает как генератор. Это могут быть химические реакции в батарейках и акумах. Это может быть даже солнечная панелька или вообще какой-нибудь элемент, типа Пельтье, который может вырабатывать электрический ток под действием разности температур. Способов много, а эффект один. Сделать так, чтобы появилась ЭДС.

Как рассчитывается мощность электропотребления

В самой заявке необходимо будет указать следующие сведения:

  • целевое назначение объекта
  • фактическое местонахождение и юридический адрес
  • время ввода объекта в эксплуатацию
  • расчет прогнозируемой мощности

На последнем пункте остановимся подробнее, именно здесь появляются сложности. Речь идет о наиболее активной электрической мощности, позволяющей всему производственному и бытовому оборудованию работать в штатном режиме без перегрузок. В этом пункте прописывается одна из трех категорий надежности электроснабжения

Важно рассчитать этот показатель как можно точнее

На начальном этапе важной задачей является выведение величины расчетной мощности. То есть ожидаемой мощности на соответствующем уровне электроснабжения

Исходя из него, подбирается электрооборудование.

При определении расчетной мощности учитывается несколько факторов. Например, сезонность нагрузки на электросеть и целесообразность поддержания максимального уровня мощности.

Расчетная (максимальная) мощность выводится как установленная мощность, умноженная на коэффициент спроса. Исходный показатель складывается из мощностей всех приборов и оборудования, которые будут эксплуатироваться на объекте. Учитывается все, начиная от количества лампочек, компьютеров, принтеров, кондиционеров до производственных установок, нужна ли в офисе или цехе тепловая завеса и так далее.

Прикинуть общую сумму не составляет труда. В открытых источниках есть данные о потреблении электричества типовым оборудованием.

Что такое коэффициент использования (коэффициент спроса)? Его значение определяет степень потребности объекта в полной мощности. Проще говоря, оборудование не будет круглые сутки работать с полной отдачей. Диапазон коэффициентов представлен в специальных таблицах (или в DDECAD), разработанных на основании статистических данных. Например, коэффициент спроса на рабочее освещение конференц-зала или спортзала составляет 1, тогда как у кинотеатра он может быть 0,5, для стандартного офиса – 0,7-0,75.

Помноженный на установленную мощность, коэффициент спроса дает искомое значение величины расчетной мощности.

Активная мощность трёхфазного тока

Активная мощность трёхфазной сети равна сумме по каждой из фаз. Величина выражается через линейные величины. При симметричном потреблении ток через нейтраль не наблюдается, мощность выражается соотношениями, представленными на скрине. Формулы простые для понимания. В симметричной системе токи по фазам равны, как и напряжения, прямо суммируются. Возникает коэффициент 3.

Популярные статьи  Как подключить обычный выключатель света вместо диммера?

Активная мощность цепи переменного тока

В свою очередь линейное напряжение при включении треугольником, составляющее в обычном случае 380 В, больше фазного в корень из трёх раз. Для токов отличий нет, они равны фазным. Схема звезда обусловливает равенство линейного напряжения фазному, когда токи больше фазных. Поэтому в последней формуле коэффициент равен корню из трёх.

Знатоки заметят, что схема звезда работает при пониженных напряжениях, следовательно, потребляемый ток уменьшится. Но речь здесь идёт о выводе соотношений для одинаковой мощности. В этих условиях, если уменьшилось напряжение, повышается ток. Для вычисления реактивной мощности представленное выражение нужно умножить на синус угла, а не на косинус. Полная мощность равна гипотенузе треугольника, ограниченного указанными величинами. Вычисляется простым перемножением напряжения и тока на корень из трёх без участия угла.

Расчет номинальной мощности трансформатора

Номинальная мощность, MB • А, трансформатора на подстанции с числом трансформаторов п > 1 в общем виде определяется из выражения

Активная мощность цепи переменного тока

Для сетевых подстанций, где примерно до 25 % потребителей из числа малоответственных в аварийном режиме может быть отключено, обычно принимается равным 0,75…0,85. При отсутствии потребителей III категории К 1-2 = 1 Для производств (потребителей) 1й и особой группы известны проектные решения, ориентирующиеся на 50%ю загрузку трансформаторов.

Рекомендуется широкое применение складского и передвижного резерва трансформаторов, причем при аварийных режимах допускается перегрузка трансформаторов на 40 % на время максимума общей суточной продолжительностью не более 6 ч в течение не более 5 сут.

Так как К1-2 1 их отношение К = К 1-2 / К пер. всегда меньше единицы и характеризует собой ту резервную мощность, которая заложена в трансформаторе при выборе его номинальной мощности. Чем это отношение меньше, тем меньше будет закладываемый в трансформаторы резерв установленной мощности и тем более эффективным будет использование трансформаторной мощности с учетом перегрузки.

Уменьшение коэффициента возможно лишь до такого значения, которое с учетом перегрузочной способности трансформатора и возможности отключения неответственных потребителей позволит покрыть основную нагрузку одним оставшимся в работе трансформатором при аварийном выходе из строя второго трансформатора.

Таким образом, для двухтрансформаторной подстанции

В настоящее время существует практика выбора номинальной мощности трансформатора для двух трансформаторной подстанции с учетом значения к = 0,7, т.е.

Формально выражение (3.14) выглядит ошибочно: действительно, единица измерения активной мощности — Вт; полной (кажущейся) мощности — ВА. Есть различия и в физической интерпретации S и Р. Но следует подразумевать, что осуществляется компенсация реактивной мощности на шинах подстанции 5УР, ЗУР и что коэффициент мощности cos ф находится в диапазоне 0,92… 0,95.

Таким образом, суммарная установленная мощность двухтрансформаторной подстанции

При этом значении к в аварийном режиме обеспечивается сохранение около 98 % Рмах без отключения неответственных потребителей. Однако, учитывая принципиально высокую надежность трансформаторов, можно считать вполне допустимым отключение в редких аварийных режимах какойто части неответственных потребителей.

При двух и более установленных на подстанции трансформаторах при аварии с одним из параллельно работающих трансформаторов оставшиеся в работе трансформаторы принимают на себя его нагрузку. Эти аварийные перегрузки не зависят от предшествовавшего режима работы трансформатора, являются кратковременными и используются для обеспечения прохождения максимума нагрузки.

Далее приведены значения кратковременных перегрузок масляных трансформаторов с системами охлаждения М, Д, ДЦ, Ц сверх номинального тока (независимо от длительности предшествующей нагрузки, температуры окружающей среды и места установки).

Для трехобмоточных трансформаторов и автотрансформаторов указанные перегрузки относятся к наиболее нагруженной обмотке.

Источник

Что такое угол сдвига фаз

Никола Тесла видел мир, как эфир, заполненный колебаниями разных частот. Из гармоник образуется материя. Тесла напророчил, к примеру:

  • Появление сети интернет.
  • Центральные выпуски новостей по радио и телевидению.
  • Охват планеты энергетическими сетями.

Это сегодня кажется окружающий мир простым. Тесла предвидел мир спустя сотню лет. Колебание в физике и радиотехнике удобно представить в виде вектора (направленного отрезка), вращающегося вокруг начала координат со скоростью, равной собственной частоте. Круговая частота находится, как ω = 2 Пи f. Параметр применяется в ряде формул.

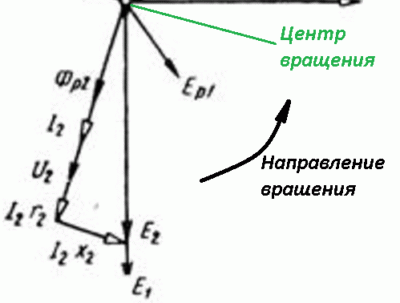

Когда источник тока формирует мощность, ток и напряжение вращаются синхронно с нулевым сдвигом фаз. Разумеется, реальность сильно отличается от идеала, но происходящее понятно. Для напряжения вторичной обмотки трансформатора записывается выражение:

E2 = I2R2 + U2 + I2 2 Пи L, где:

  • I2 – ток вторичной обмотки, чуть отстаёт от напряжения, но не на 90 градусов;
  • U2 – выходное напряжения на обмотке, вместе с I2 поставляется предприятиям и иным потребителям;
  • I2R2 – потери теплом на омическом сопротивлении вторичной обмотки (находится по закону Ома);
  • I2 2 Пи L – реактивная составляющая напряжения, как видно из рисунка, откладывается перпендикулярно току, становясь причиной наличия сдвига фаз.

Активная мощность цепи переменного тока

Итак, индуктивное сопротивление приводит к тому, что потребителям отгружается некачественная энергия. Чтобы выправить ситуацию, ставят на подстанции блоки конденсаторов. Тогда реактивные сопротивления уравновесят друг друга, и реактивная мощность станет циркулировать лишь по территории подстанции. Это плохо, но таков принцип действия электромагнитной индукции. Потребителям поставщик отгрузит чистую активную мощность без сдвигов фаз.

Как уже говорилось выше, предприятия потребят часть мощности, но неизбежно влияние паразитных эффектов. Пора вспомнить определение, данное вначале. Отдельные источники утверждают, что активная мощность преобразуется в прочие виды энергии. Когда компенсаторная установка наберётся реактивной мощности, потом отдаёт её на индуктивности не до бесконечности. Реактивная мощность рассеивается постепенно в виде тепла на кабелях. Некорректно говорить о неких превращениях. Подытожим:

  1. В промышленности реактивной мощностью называют энергию, отдаваемую обратно по цепи питания. Эффект от начала и до конца сегодня негативный.
  2. В физике реактивная мощность появляется немедленно при возникновении сдвига фаз. Не всегда паразитный эффект.

Два определения тесно связаны, нераздельно присутствуют в литературе. Осталось добавить, что не всегда компенсаторные установки требуется ставить на подстанции. Сопротивление ЛЭП носит ярко выраженный ёмкостной оттенок. Негативный эффект уравновешивается при умелом проектировании. Присутствует иногда необходимость в установке реакторов, чтобы избежать ряда негативных моментов.

Что такое мощность (Р) электротока

Из представленного на рисунке выражения несложно сделать вывод о том, что в базовом определении речь идет о выполнении работы за определенный интервал времени. Для наглядности можно рассмотреть лампу накаливания. С учетом низкого КПД (4-6%) большая часть энергии потребляется для генерации излучения в инфракрасном диапазоне.

Выполненная в этом примере работа будет равна количеству теплоты. Потребленную мощность можно выразить в джоулях за единицу времени. В электрических терминах – при определенной силе тока (I) перемещение заряда будет сопровождаться изменением потенциала в начальной и конечной точках цепи (f1-f2=U). Это соотношение соответствует формуле мощности электрического тока (P), созданной на основе закона Ома:

P = I * U = U2/ R = I2 * R.

Что влияет на мощность тока

Добавление электрического сопротивления позволяет учесть потери в подключенной цепи (нагрузке). В формуле нахождения мощности для полной цепи учитывают параметры источника питания. Для более точного анализа следует оценить скорость потребления энергии на единицу объема проводника (ΔV).

Мощность равна формуле:

Pуд = Rуд * j2,

где:

  • Rуд – удельное сопротивление;
  • j – плотность тока соответствующего участка цепи.

Из этого выражения понятна зависимость расхода электричества от проводимости. Данное соотношение определяет требования к используемой кабельной продукции. При недостаточном сечении (высоком уровне примесей) увеличивается нагрев. Аналогичный результат получают при подключении мощной нагрузки. На определенном уровне произойдет тепловое разрушение материала.

К сведению. Этот процесс является причиной типичных аварийных ситуаций. Для предотвращения повреждений применяют специализированную технику – автоматические выключатели.

Популярные статьи  Как правильно подсоединить 4 провода к четырёхфазному переключателю kdc2?

Отличия мощности при постоянном и переменном напряжении

При постоянных значениях тока в сети рассчитать потребление можно по представленной выше методике. Однако в быту часто нужны сведения о том, как вычислить мощность при подключении к стандартному источнику питания (220 В, 50 Гц). В подобной ситуации следует учитывать периодическое изменение электрических величин с определенной частотой. Существенное влияние оказывают реактивные (емкостные, индукционные) характеристики нагрузок.

Какая стандартная потребляемая ее мощность

Чтобы рассчитать электрическую мощность, потребляемую квартирой или частным домом, нужно учесть потребление энергии всеми используемыми электроприборами. Это удобно делать в два этапа:

  1. Рассмотреть все те приборы, которым необходимо питание, использующее три фазы.
  2. Просуммировать потребляемую мощность однофазных устройств.

Искомые значения можно взять либо из техпаспорта электроприбора, либо из технического справочника. При необходимости эту величину можно рассчитывать на основе сделанных измерений. В реальной жизни устройства практически никогда не включаются одновременно.

Обратите внимание! Знание предельной величины потребляемой энергии позволит правильно организовать электроснабжение дома или квартиры. На основе полученных данных можно, используя формулы мощности, вычислить, какова предельно допустимая сила тока в трехфазной сети, которую должна выдерживать электропроводка

Это позволит правильно подобрать предохранители и используемые во внутренней электросети провода

На основе полученных данных можно, используя формулы мощности, вычислить, какова предельно допустимая сила тока в трехфазной сети, которую должна выдерживать электропроводка. Это позволит правильно подобрать предохранители и используемые во внутренней электросети провода.

Активная мощность цепи переменного тока
Принцип действия трехфазного генератора

Возникновение реактивная мощность

Допустим, цепь содержит источник питания постоянного тока и идеальную индуктивность. Включение цепи порождает переходный процесс. Напряжение стремится достичь номинального значения, росту активно мешает собственное потокосцепление индуктивности. Каждый виток провода согнут круговой траекторией. Образуемое магнитное поле будет пересекать соседствующий сегмент. Если витки расположены один за другим, характер взаимодействия усилится. Рассмотренное называется собственным потокосцеплением.

Характер процесса таков: наводимая ЭДС препятствует изменениям поля. Ток пытается стремительно вырасти, потокосцепление тянет обратно. Вместо ступеньки видим сглаженный выступ. Энергия магнитного поля потрачена, чтобы воспрепятствовать процессу создавшему. Случай возникновения реактивной мощности. Фазой отличается от полезной, вредит. Идеально: направление вектора перпендикулярно активной составляющей. Подразумевается, сопротивление провода нулевое (фантастический расклад).

При выключении цепи процесс повторится обратным порядком. Ток стремится мгновенно упасть до нуля, в магнитном поле запасена энергия. Пропади индуктивность, переход пройдет внезапно, потокосцепление придает процессу иную окраску:

  1. Уменьшение тока вызывает снижение напряженности магнитного поля.
  2. Произведенный эффект наводит противо-ЭДС витков.
  3. В результате после отключения источника питания ток продолжает существовать, понемногу затухая.

Активная мощность цепи переменного тока

Реактивная мощность некое звено инерции, постоянно запаздывающее, мешающее. Первый вопрос: зачем тогда нужны индуктивности? О, у них хватает полезных качеств. Польза заставляет мириться с реактивной мощностью. Распространенным положительным эффектом назовем работу электрических двигателей. Передача энергии идет через магнитный поток. Меж витками одной катушки, как было показано выше. Взаимодействию подвержены постоянный магнит, дроссель, все, способное захватить вектором индукции.

Случаи нельзя назвать в смысле описательном всеобъемлющими. Иногда применяется поток сцепления в виде, показанном для примера. Принцип используют пускорегулирующие аппараты газоразрядных ламп. Дроссель снабжен несметным количеством витков: отключение напряжения вызывает не плавное снижение тока, но выброс большой амплитуды противоположной полярности. Индуктивность велика: отклик поистине потрясающий. Превышает исходные 230 вольт на порядок. Достаточно, чтобы возникла искра, лампочка зажглась.

Что такое кВАр?

Основной единицей измерения мощности применительно к электрооборудованию является кВт (киловатт). Но существует и другая единица мощности, о которой знают далеко не все – кВАр

кВАр (киловар)

единица измерения реактивной мощности (вольт-ампер реактивный – вар, киловольт-ампер реактивный –кВАр ). В соответствии с требованиями Международного стандарта единиц систем измерения СИ, единица измерения реактивной мощности записывается «вар» (и, соответственно, «квар»). Однако широкораспространенным является обозначение «кВАр». Такое обозначение обусловленно тем, что единицей измерения полной мощности по СИ является ВА. В зарубежной литературе общепринятым обозначением единицы измерения реактивной мощности является «kvar «. Единица измерения реактивной мощности приравнивается к внесистемным единицам, допустимым к применению наравне с единицами СИ.

Приемники энергии переменного тока потребляют как активную, так и реактивную мощность. Соотношение мощностей цепи переменного тока можно представить в виде треугольника мощностей.

Активная мощность цепи переменного тока

На треугольнике мощностей буквами P, Q и S обозначены активная, реактивная и полная мощности соответственно, φ – сдвиг фаз между током (I) и напряжением (U).

Значение реактивной мощности Q (кВАр) используется для определения полной мощности установки S (кВА), что на практике требуется, например, при расчете полной мощности трансформатора, питающего оборудование. Если более подробно рассмотреть треугольник мощностей, то очевидно, что компенсировав реактивную мощность, мы снизим и потребление полной мощности.

Потреблять реактивную мощность из снабжающей сети предприятиям крайне не выгодно, так как это требует увеличения сечений подводящих кабелей, повышения мощности генераторов и трансформаторов. Есть способы позволяющие получать (генерировать) её непосредственно у потребителя. Самым распространенным и эффективным способом является использование конденсаторных установок. Поскольку основной функцией, выполняемой конденсаторными установками является компенсация реактивной мощности, то и общепринятой единицей их мощности является кВАр, а не кВт как для всего остального электротехнического оборудования.

В зависимости от характера нагрузки на предприятиях могут применяться как не регулируемые конденсаторные установки, так и установки с автоматическим регулированием. В сетях с резко переменной нагрузкой используются установки с тиристорным управлением, которые позволяют подключать и отключать конденсаторы практически мгновенно.

Рабочим элементом любой конденсаторной установки является фазовый (косинусный) конденсатор. Основной характеристикой таких конденсаторов является мощность (кВАр), а не емкость(мкФ), как для остальных типов конденсаторов. Однако в основу функционирования как косинусных, так и обычных конденсаторов, заложены одни и те же физические принципы. Поэтому мощность косинусных конденсаторов, выраженную в кВАр, можно пересчитать в емкость, и наоборот, по таблицам соответствия или формулам пересчета. Мощность в кВАр прямо пропорциональна емкости конденсатора (мкФ), частоте (Гц) и квадрату напряжения (В) питающей сети. Стандартный ряд номиналов мощности конденсаторов для класса 0,4 кВ составляет от 1,5 до 50 кВАр, а для класса 6-10 кВ от 50 до 600 кВАр.

Важным показателем эффективности энергопотребления является экономический эквивалент реактивной мощности кэ (кВт/кВАр). Он определяется как снижение потерь активной мощности к уменьшению потребления реактивной мощности.

Значения экономического эквивалента реактивной мощности
Характеристика трансформаторов и системы электроснабжения При максимальной нагрузке системы (кВт/кВАр) При минимальной нагрузке системы (кВт/кВАр)
Трансформаторы, питающиеся непосредственно от шин станций на генераторном напряжении 0,02 0,02
Сетевые трансформаторы, питающиеся от электростанции на генераторном напряжении (например, трансформаторы промышленных предприятий, питающиеся от заводских или городских электростанций) 0,07 0,04
Понижающие трансформаторы 110-35 кВ, питающиеся от районных сетей 0,1 0,06
Понижающие трансформаторы 6-10 кВ, питающиеся от районных сетей 0,15 0,1
Понижающие трансформаторы, питающиеся от районных сетей, реактивная нагрузка которых покрывается синхронными компенсаторами 0,05 0,03

Существуют и более «крупные» единицы измерения реактивной мощности, например мегавар (Мвар)

. 1 Мвар равен 1000 кВАр. В мегаварах как правило измеряется мощность специальных высоковольтных систем компенсации реактивной мощности – батарей статических конденсаторов (БСК).

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
