Нужно ли применять коэффициент трансформации при расчётах с субабонентом?

Электронные или индукционные

Специалисты в области электротехники отмечают, что на сегодняшний день потребители отдают предпочтение электронным видам считывающих устройств, поскольку у них класс точности ниже, чем у индукционных устройств. Коэффициент трансформации счетчика влияет на точность конечных показаний. В среднем у индукционных образцов класс точности равен 2.5, тогда как у электронных – 2.0. Это означает, что погрешность показаний в результате работы электрического считывающего устройства электронного типа составляет до 2%, а у индукционного – 2,5%.

Именно по этой причине на данный момент чаще устанавливается электронное оборудование, так как оно позволяет больше сэкономить, получая показании точней. Специалисты настоятельно не рекомендуют устанавливать оборудование с завышенным значением коэффициента трансформации. В современной электротехнике принято использовать трансформаторы со статичным КТ, который гарантированно не будет изменяться при эксплуатации.

К таким электрическим счетчикам можно отнести Меркурий-230. Меркурий-230 производится на территории России и считается одним из лучших образцов для коммерческого и частного использования. Меркурий-230 может изготавливаться для одно- и друхтарифного плана. Обычно модель Меркурий-230 поддерживает трехфазную электрическую сеть. В среднем для Меркуия-230 гарантийный срок составляет 25 лет, что является оптимальным выбором при учете качества и цены. Меркурий-230 полностью соответствует ГОСТ стандартам.

Меркурий-230 имеет хороший класс точности и стабильно работает при значительных изменениях температуры в окружающей среде в течение всего срока эксплуатации устройства. Меркурий-230 позволяет обеспечить точное измерение текущих параметров электрической сети – частоту, коэффициент мощности, текущее значение фазного тока, напряжение.

Тарификатор Меркурия-230 позволяет одновременно учитывать показания по 4 тарифам в 16 временных зонах суток, а также для четырех типов дня. Меркурий-230 может учитывать активную электроэнергию прямого направления и полной ее мощности по фазам, сумме значений фаз с определением направления вектора полной мощности.

2.4. Определение группы соединения обмоток трансформатора.

Группа соединения обмоток трансформатора имеет особо важное значение для параллельной работы его с другими трансформаторами. Метод двух вольтметров для определения группы соединения обмоток является распространенным и доступным

Метод основан на совмещении векторных диаграмм первичного и вторичного напряжений, измерении напряжений между соответствующими выводами и последующем сравнении этих напряжений с условным

Метод двух вольтметров для определения группы соединения обмоток является распространенным и доступным. Метод основан на совмещении векторных диаграмм первичного и вторичного напряжений, измерении напряжений между соответствующими выводами и последующем сравнении этих напряжений с условным.

Для проведения опыта собирают схему, показанную на рис.3.

Нужно ли применять коэффициент трансформации при расчётах с субабонентом?

Рис.3 Определение группы соединения обмоток трансформатора методом двух вольтметров.

Вводы А-а соединяют между собой, а на линейные вводы А, В, С обмотки ВН подают трехфазовое напряжение 220 В. это напряжение измеряется вольтметром PV1. вольтметром PV2 измеряется напряжение между вводами В-в, С-с, В-с, С-в. измеренные напряжения сравнивают с условным Uусл. Условное напряжение определяется по формуле:

Где U2л – линейное напряжение на вводах обмотки НН во время опыта В.

Кл – линейный коэффициент трансформации.

Где Uл1 – линейное напряжение, подведенное к обмотке ВН при опыте.

Результаты измерений группы соединений заносятся в таблицу 3

Напряжение на вводах

Полученные напряжения сравнивают с условным напряжением. На основании сравнения и по таблице 4 определяется группа соединений обмоток трансформатора.

Сравнение на вводах Uусл

Примечание: М – меньше, Б – больше, Р – равно.

2.5 Определение сопротивления обмоток трансформатора постоянному току.

При заданном измерении могут выявится следующие характерные дефекты:

а) недоброкачественная пайка и плохие контакты в обмотке и в присоединении вводов;

б) обрыв одного или нескольких параллельных проводников в обмотке.

Измерение сопротивления обмоток в данном случае производится мостовым методом – мостом Р 353. Измерение производится на всех ответвлениях и на всех фазах. При наличии выведенной нейтрали (0) измерение производится между фазными выводами и нулем. Если обмотка соединена в «звезду», то сопротивление фазы можно определить /1/

Где RAB, RВС, RАС – сопротивления на линейных зажимах АВ, ВС, АС.

Полученные значения сопротивления разных фаз при одном положении переключателя не должны отличаться друг от друга более чем на 2%. Данные измерений следует занести в таблицу 5.

Примечание в данной работе трансформатор имеет одно положение переключателя.

Назначение, устройство и работа прибора Э236.

Прибор Э236 предназначен для контроля технического состояния и испытания изоляции при техническом обслуживании и ремонте якорей автотракторных генераторов, стартеров и электродвигателей постоянного тока с номинальным напряжением 12 и 24 В. Диаметр проверяемых якорей от 25 до 180 мм при питании прибора от однофазной электрической цепи переменного тока напряжением 220В. /2/

Нужно ли применять коэффициент трансформации при расчётах с субабонентом?

Рис.4 Вид на лицевую панель прибора Э236

Конструктивно прибор представляет собой настольную измерительную установку, имеющую дроссель, измерительную цепь, контактные устройства.

С черным проводом (левое) контактное устройство используется при испытании электрической прочности изоляции. При нажатии рукоятки стержень утопает до упора, замыкая цепь. В свободном состоянии цепь обесточена.

С синим проводом (правое) контактное устройство служит для снятия с коллектора наводимой в якоре ЭДС, и применяется при определении короткозамкнутых секций и витков, обрывов и т.д. Верхняя пластина устройства – подвижная и позволяет установить в зависимости от шага и ширины пластин коллектора якоря необходимый размер между торцами пластин. В нерабочем положении оба контактных устройства должны быть установлены на задней стенке прибора в кронштейнах.

На рис.5 приведена принципиальная электрическая схема прибора.

Нужно ли применять коэффициент трансформации при расчётах с субабонентом?

Рис.5 Принципиальная электрическая схема прибора Э236.

Дроссель L1 имеет основную обмотку (1000 витков проводом ПЭВ-2 диаметром 0,4мм) для создания магнитного потока в магнитопроводе и проверяемом якоре, и дополнительную обмотку (1100 витков проводом ПЭВ-2 диаметром 0,2мм). Питание обмоток дросселя осуществляется напряжением 220В. Основная обмотка дросселя имеет отвод от 54 витка, что обеспечивает питание лампы HL2, служащей для сигнализации включенного состояния прибора. Для защиты питающей сети от перегрузок и КЗ в цепи основной обмотки установлен предохранитель F1.

Преобразователь тока в напряжение

Преобразователь тока в напряжение (или сокращенно I-U преобразователь) — это схемное решение, позволяющее преобразовывать выходной токовый сигнал источника в напряжение.

Так же его называют усилитель — преобразователь сопротивления. Такое название в технической литературе было дано за то, что простейший преобразователь тока в напряжение — это резистор.

Нужно ли применять коэффициент трансформации при расчётах с субабонентом?

Вся магия преобразования происходит по закону дедушки Ома. Ток iвх протекая через резистор R вызывает на нем падение напряжение Uвых. Величина этого напряжения прямо пропорциональна произведению сопротивления резистора и входного тока. Пожалуй формулой все звучит даже проще:

Основной недостаток использования одного резистора состоит в его ненулевом сопротивлении. Это обстоятельство становится серьезной проблемой, когда источник не в состоянии обеспечить необходимый уровень напряжения на резисторе. Результатом буду просадки напряжения на выходе.

Еще больше сопротивление сказывается на работе преобразователя, если у источника тока малый выходной рабочий диапазон. К таким источникам относится, например, фотодиод. Его выходной ток составляет единицы мкА.

Популярные статьи  Почему может вырубать автоматы при включении духового шкафа?

В случае же ЦАПа, особенно высококачественного, использование резистора для преобразования предпочтительнее. Почему и зачем читайте в статье Резистор для ЦАП с токовым выходом. Это обусловлено некоторыми фазовыми проблемами схем, которые будут рассмотрены. К счастью для нас, источникам вроде фотодиода фазовые искажения безразличны.

Особенности учета

Точность показаний электросчетчика зависит и от коэффициента трансформации, определяется этот показатель, исходя не из характеристик самого измерительного прибора, а зависит от эффективности работы трансформаторной подстанции.Для уменьшения энергопотерь электричество транспортируется по высоковольтным линиям, чтобы привести характеристики сети в соответствие с параметрами бытовой техники применяются трансформаторы, понижающие напряжение.

Таким образом, домашний электросчетчик фиксирует не реальное потребление, а лишь количество электричества с пониженным напряжением, поэтому для определения точных затрат необходимо умножить показания прибора учета на коэффициент трансформации.

Нужно ли применять коэффициент трансформации при расчётах с субабонентом?

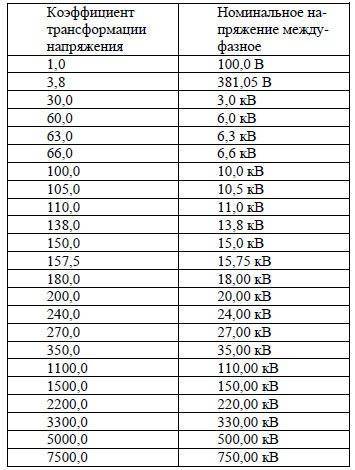

Соответствие коэффициента трансформации и номинального напряжения Многие коммунальные предприятия делают это заранее, при составлении тарифов для населения, в таком случае используется среднее значение.

Возможно, Вас заинтересует статья о льготах на оплату электроэнергии. Статью о том, как проверить счетчик электроэнергии в домашних условиях, читайте здесь.

Измерение потерь холостого хода

Такие испытания проводятся для трансформаторов, мощность которых превышает 1000 кВт. Установки мощностью до 1000 кВт можно проверять только после проведения капитального ремонта и частичным изменением магниопровода.

Потери холостого хода у трансформаторов трехфазного типа фиксируются при наличии однофазного возбуждения тока. При проведении работ следует использовать схемы, предоставленные производителем.

Обратите внимание, что коэффициенты установок во время ремонта или эксплуатации не должны отличаться от заводских стандартов более чем на 5%. Для трансформаторов однофазного типа аналогичные значение не превышают 10%. Решение о начале измерений принимается техническим руководителем на предприятии

Поводом для начала исследований могут стать данные хроматографического анализа газов, растворенных в масле. В этом случае полученные показатели не должны отличаться от исходных норм более чем на 30%. В конце исследования все технические параметры заносятся в соответствующий отчет. Этот документ может использоваться в будущем технологами предприятия для определения уровня амортизации оборудования и его общего технического состояния

Решение о начале измерений принимается техническим руководителем на предприятии. Поводом для начала исследований могут стать данные хроматографического анализа газов, растворенных в масле. В этом случае полученные показатели не должны отличаться от исходных норм более чем на 30%. В конце исследования все технические параметры заносятся в соответствующий отчет. Этот документ может использоваться в будущем технологами предприятия для определения уровня амортизации оборудования и его общего технического состояния.

{SOURCE}

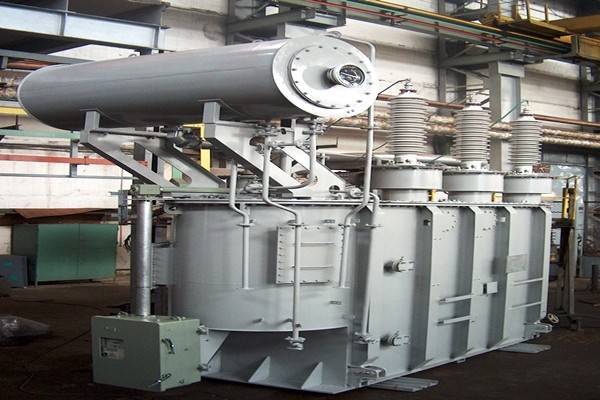

Устройство трансформаторов

Встречается полное непонимание принципов действия трансформатора. Почему малое количество витков выполняется толстым проводом, прочие вопросы – возникают у новичков. Начнем рассмотрением сердечников. Выполняются из ферромагнитных материалов. Чтобы внутри распространялось поле. Именно оно является причиной генерации вторичной обмоткой ЭДС. Майкл Фарадей изготовил сердечник опытного трансформатора (1831 год) из мягкой стали, ввиду выраженности свойств, сегодня поступают иначе:

  1. Электротехническая сталь содержит изрядную долю кремния (несколько %), значительно повышает удельное сопротивление материала. Жесткий сплав с долей углерода до 1%. Ферромагнитные свойства выражены нечетко, падают тепловые потери. В первую очередь – на вихревые токи Фуко. Наводятся переменным магнитным полем в железном сплаве, некоторых других материалах. При работе трансформатора резко растут потери с увеличением частоты, повышение удельного сопротивления подмешиванием кремния является эффективной мерой борьбы с указанным явлением. Потери перемагничивания снижаются применением жесткой стали. Марки Э42, 43, 320, 330, 340, 350, 360. Первая цифра указывает процентное содержание кремния (3 – порядка 4,8%), вторая – характеризует магнитные потери, конкретные значения приводятся ГОСТ (например, 3836), не являются определенными.
  2. Пермаллой представлен сплавом железо-никель. Характерной особенностью материала становится чрезвычайная высокая магнитная проницаемость. Поле внутри многократно усиливается. Пермаллой применяется в маломощных трансформаторах, где потери перемагничивания не могут быть большими по определению. Маркировка дополнена процентным содержанием металлов, Н указывает никель, Х — хром, С — кремний, А — алюминий.

До 60-х годов стоимость трансформаторов считалась по совокупности материалов, потери волновали мало. Но с 70-х цены на нефть выросли порядком, закономерно поднимая стоимость прочих энергоносителей. Ранее горячекатаную сталь заменили холоднокатаной (ГОСТ 21427.2), имеющую ориентированную структуру зерен. Закономерно повысилась магнитная проницаемость в продольном направлении. Саму сталь нарезают пластинами сообразно этому факту, одновременно блокируется возникновение вихревых токов. Процесс называется шихтованием, слои отделяются друг от друга пленкой лака.

Нужно ли применять коэффициент трансформации при расчётах с субабонентом?

Формула коэффициента трансформации

Технология литья стали, внесение новых свойств являются определяющими. Отвечают наравне с активным сопротивлением меди за возникающие потери, закономерно определяющие КПД устройства. Зависит от параметров сердечника, коэффициента трансформации, магнитный поток несет некоторые потери, ослабляется. Этот факт в полной мере замалчивается в формуле, которую видим на рисунке. Где R1 и R2 – потери в активном сопротивлении меди, факт перемагничивания сердечника замалчивается.

Попутно проанализируем формулу. Видно: активные потери входят таким образом, что коэффициент трансформации повышается. Казалось бы, если требуется понизить напряжение, только на руку, на деле энергия потребляется источником питания, приходится оплатить расход. Вот почему активные потери медных обмоток стремятся сделать нулевыми. Не распространяется без затухания поле, совершенно не учитывается формулой. Чтобы улучшить характеристики трансформатора, приходится выбирать электротехнический сплав.

Другая сторона монеты: активные потери уменьшим, снизив число витков. Требуется повысить магнитную индукцию поля, что требует создания совершенно особых сталей. Другим путем решения проблемы стало использование толстого провода, резко усложняя технологию намотки, одновременно существенно повышая стоимость, габариты изделия. Затем, на высоких частотах эффективность метода снижает скин-эффект, большое сечение создает пространство возникновению вихревых токов. Частично снимает проблему применение транспонированного провода, физически состоящего из большого числа изолированных друг от друга тонких жил (иногда полос). Изоляция эпоксидной смолой после отвердевания придает проводникам прочность.

Касательно трансформаторной стали к решению проблемы потерь (появлению возможности работать с большой индукцией) идут тремя путями:

  • Улучшение ориентации доменов (процесс производства).
  • Уменьшение толщины листов (сегодня – до 0,27 мм, более тонкая сталь редка).
  • Поверхностная обработка стали.

Классификация

Электросчетчики разделяются на одно- или многофазные, применяются такие устройства для сетей, где может быть переменное напряжение.

Например, однофазный счетчик, который установлен почти во всех жилых помещениях, функционирует только в диапазоне от 220 до 230 В, тогда как трехфазных также измеряет напряжение в пределах от 220 до 400 В.

Нужно ли применять коэффициент трансформации при расчётах с субабонентом?

Обычно ночью 1 кВт электроэнергии обходится значительно дешевле, но объемы ее потребления тоже сильно снижаются. Для экономии можно запрограммировать работу некоторых устройств, например, стиральной или посудомоечной машины на ночное время.

Существует 3 типа счетчиков:

  • индукционные;
  • электронные;
  • бесконтактные.

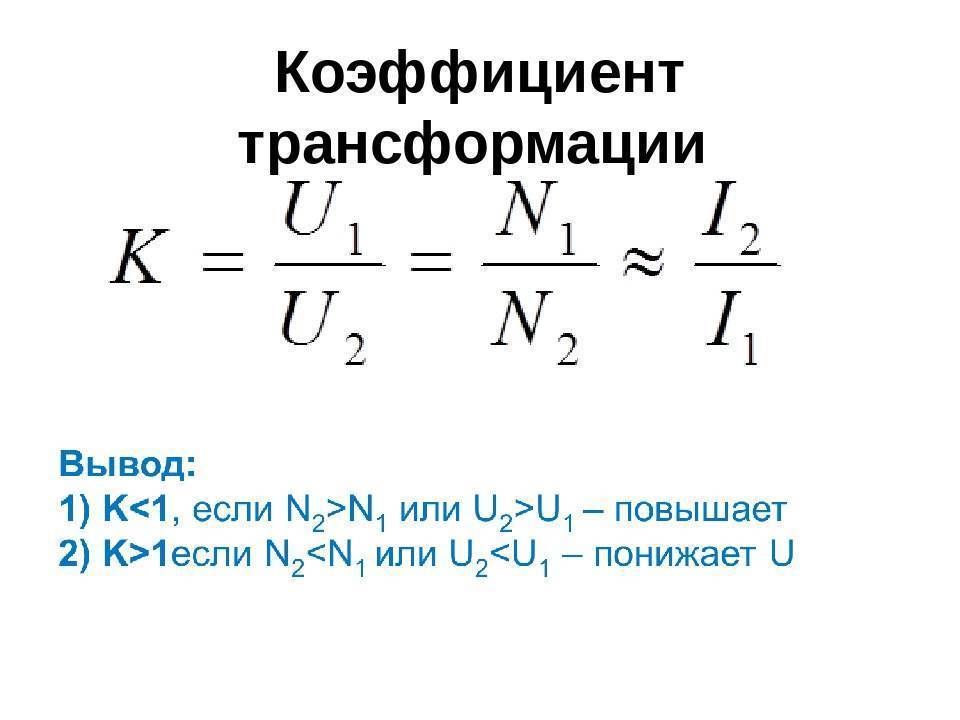

Понятие о коэффициенте трансформации

Для произведения рационального контроля электроэнергии на крупных объектах используется специальное оборудование, снижающее мощность на выходах электросчетчика. Данные устройства не соединены напрямую с электросетью здания, что обозначает невозможность прямого включения высоковольтного напряжения к общей электросети. Отсюда следует, чтобы минимизировать возникновение неисправностей надо уменьшать мощность с помощью трансформаторного оборудования. В таком случае электросчетчики зафиксируют нагрузку, сниженную в десятки раз. Полученные таким образом результаты и будут КТ, а, чтобы определить настоящий расход электричества, следует умножить показания электросчетчика на используемый расчетный коэффициент.

Зависимость КПД от коэффициента нагрузки

В процессе эксплуатации любого оборудования важен его КПД. Для трансформаторного оборудования на подстанции или на производстве это соотношение между напряжением, поступающим из сети, и напряжением, выдаваемым потребителям:

Популярные статьи  11 основных программ для расчета и проектирования освещения

КПД = Р2/Р1

По сути, это эффективность преобразования напряжения.

На практике используется более точная формула:

КПД = 1- (∑P – (P2 + ∑P)), где:

∑P – сумма потерь на обмотках и железе.

Потери определяются, исходя из опытов короткого замыкания (Рк) и холостого хода (Р).

КПД достигает максимального значения, если равны потери в стали и обмотках.

Нужно ли применять коэффициент трансформации при расчётах с субабонентом?

Так как отношение потерь холостого хода к выдаваемому напряжению (Р/Р1) равно 0,25-0,4, то максимальное значение КПД достигается коэффициенте загрузки 0,5-0,7.

Как определить коэффициент нагрузки трансформатора на практике? Существуют каталоги и стандарты с таблицами Рк и Р.

Для вычисления оптимальной величины используется формула:

βопт = √P/Pк.

Это примерно 0,45-0,5.

При снижении или превышении показателя КПД снижается, что влечет за собой повышение эксплуатационных затрат.

Если токи небольшие, полезная работа равна потерям. При превышении оптимальной загрузки греются провода обмоток и насыщается сердечник, преобразователь греется. В процессе эксплуатации чаще всего есть возможность регулировать уровень нагрузки таким образом, чтобы получить оптимальную величину КПД.

Нужно ли применять коэффициент трансформации при расчётах с субабонентом?

Разные виды трансформаторов и их коэффициенты

Хотя конструктивно преобразователи мало чем отличаются друг от друга, назначение их достаточно обширно. Существуют следующие виды трансформаторов, кроме рассмотренных:

  • силовой;
  • автотрансформатор;
  • импульсный;
  • сварочный;
  • разделительный;
  • согласующий;
  • пик-трансформатор;
  • сдвоенный дроссель;
  • трансфлюксор;
  • вращающийся;
  • воздушный и масляный;
  • трехфазный.

Особенностью автотрансформатора является отсутствие гальванической развязки, первичная и вторичная обмотка выполнены одним проводом, причем вторичная является частью первичной. Импульсный масштабирует короткие импульсные сигналы прямоугольной формы. Сварочный работает в режиме короткого замыкания. Разделительные используются там, где нужна особая безопасность по электротехнике: влажные помещения, помещения с большим количеством изделий из металла и подобное. Их k в основном равен 1.

Нужно ли применять коэффициент трансформации при расчётах с субабонентом?

Пик-трансформатор преобразует синусоидальное напряжение в импульсное. Сдвоенный дроссель – это две сдвоенные катушки, но по своим конструктивным особенностям относится к трансформаторам. Трансфлюксор содержит сердечник из магнитопровода, обладающего большой величиной остаточной намагниченности, что позволяет использовать его в качестве памяти. Вращающийся передает сигналы на вращающиеся объекты.

Воздушные и масляные трансформаторы отличаются способом охлаждения. Масляные применяются для масштабирования большой мощности. Трехфазные используются в трехфазной цепи.

Более подробную информацию можно узнать о коэффициенте трансформации трансформатора тока в таблице.

Номинальная вторичная нагрузка, В 3 5 10 15 20 30 40 50 60 75 100
Коэффициент, n Номинальная предельная кратность
3000/5 37 31 25 20 17 13 11 9 8 6 5
4000/5 38 32 26 22 20 15 13 11 10 8 6
5000/5 38 29 25 22 20 16 14 12 11 10 8
6000/5 39 28 25 22 20 16 15 13 12 10 8
8000/5 38 21 20 19 18 14 14 13 12 11 9
10000/5 37 16 15 15 14 12 12 12 11 10 9
12000/5 39 20 19 18 18 12 15 14 13 12 11
14000/5 38 15 15 14 14 12 13 12 12 11 10
16000/5 36 15 14 13 13 12 10 10 10 9 9
18000/5 41 16 16 15 15 12 14 14 13 12 12

Почти у всех перечисленных приборов есть сердечник для передачи магнитного потока. Поток появляется благодаря движению электронов в каждом из витков обмотки, и силы токов не должны быть равны нулю. Коэффициент трансформации тока зависит и от вида сердечника:

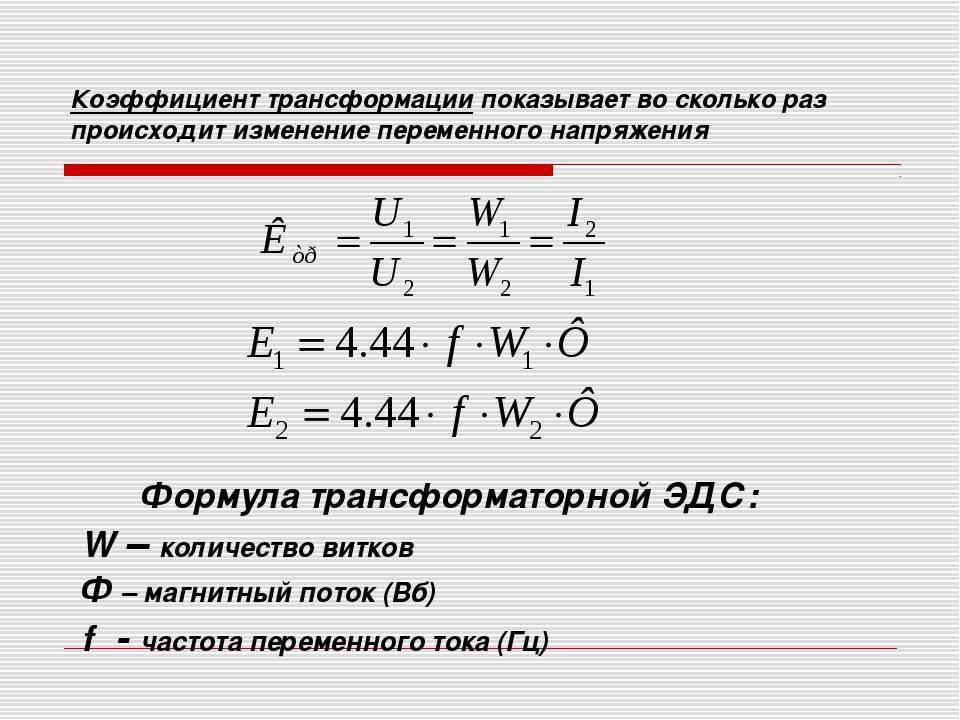

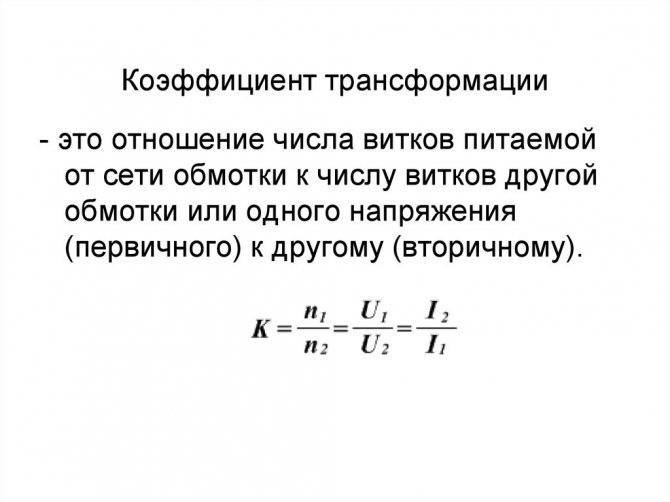

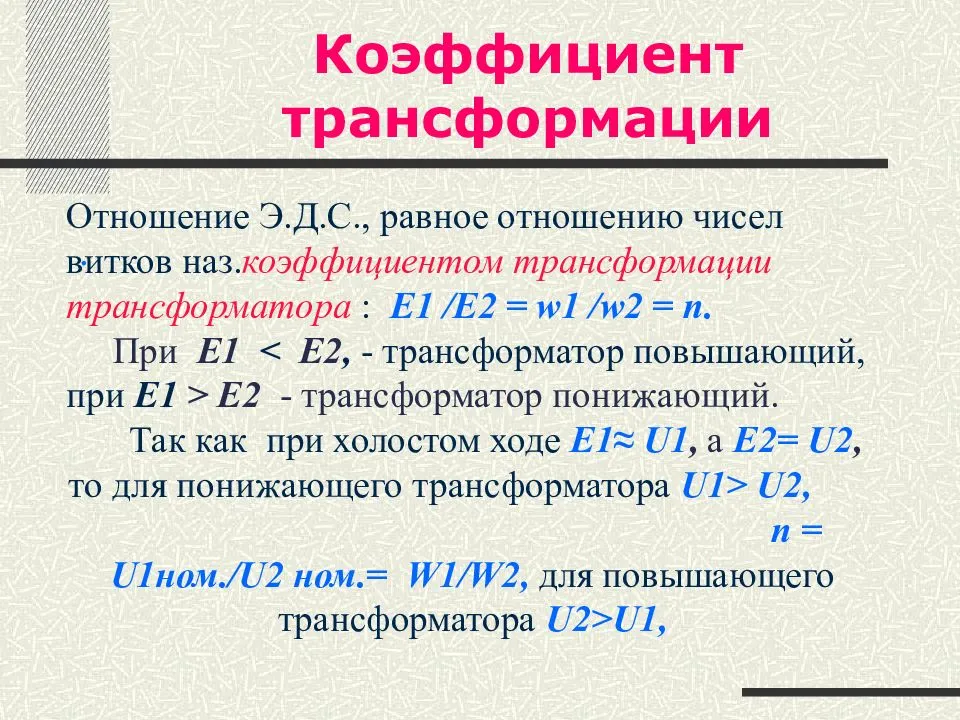

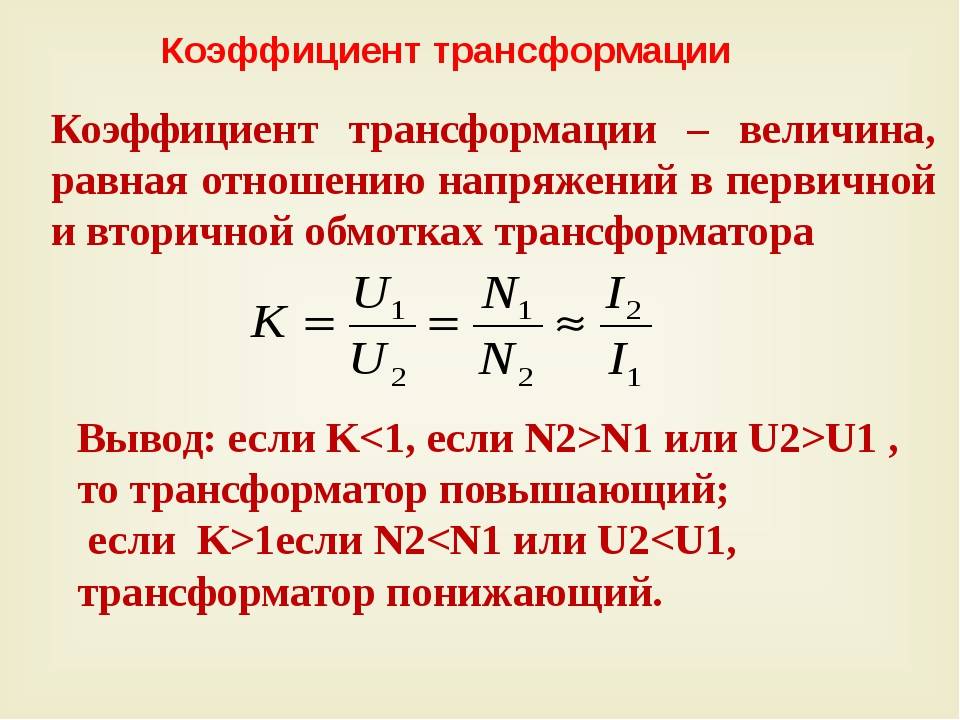

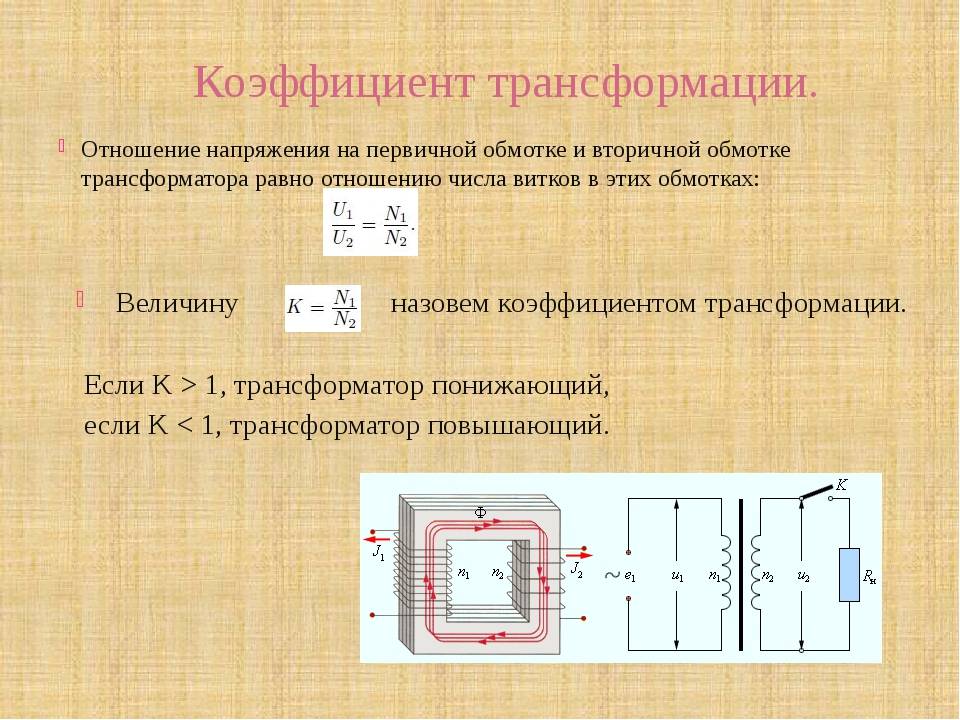

Коэффициентом трансформации трансформаторов называется отношение напряжения обмотки высшего напряжения (ВН) к напряжению обмотки низшего напряжения (НН) при холостом ходе:

Где: Кл- коэффициент трансформации линейных напряжений;

U1 — линейное напряжение обмотки ВН;

U2 — линейное напряжение обмотки НН.

При определении коэффициента трансформации однородных трансформаторов или фазного коэффициента трансформации трехфазных

трансформаторов отношение напряжения можно приравнять к отношению чисел витков обмотки

где: Кф — фазный коэффициент трансформации;

U1ф,U2ф — фазные напряжения обмоток ВН и НН соответственно;

WI,W2 — число витков обмоток ВН и НН соответственно.

При измерении линейного коэффициента трансформации трехфазного трансформатора равенство отношения высшего и низшего линейных напряжения обмоток и соответственно числа витков ВН и НН сохраняется лишь при одинаковых группах соединения этих обмоток.

Если первичная и вторичная обмотки соединены по одинаковой схеме, например, обе в звезду, обе в треугольник и так далее, фазный и линейный коэффициенты трансформации равны друг другу. При различных схемах соединений обмоток, например, одной в звезду, а другой в треугольник, линейньй и фазный коэффициенты трансформации неодинаковы (они в данном случае отличаются друг от друга в 3 раз).

Определение коэффициента трансформации производится на всех ответвлениях обмоток и для вех фаз. Эти измерения, кроме проверки самого коэффициента трансформации дают возможность проверить также правильность установки переключателя напряжения на соответствующих ступенях, а также целостность обмоток.

Для определения коэффициента трансформации применяют метод двух вольтметров (рис.2)

Нужно ли применять коэффициент трансформации при расчётах с субабонентом?

Рис.2 Определение коэффициента трансформации.

Со стороны высокого напряжения (ВН) подводится трехфазовое напряжение 220 В и измеряется напряжение на вторичной обмотке.

Внимание! Напряжение подводится только к обмоткам ВН (А, В, С). Результаты измерений заносятся в таблицу 2. Пределы измерения вольтметров: PV1-250 В,PV2-15В

Пределы измерения вольтметров: PV1-250 В,PV2-15В

Результаты измерений заносятся в таблицу 2. Пределы измерения вольтметров: PV1-250 В,PV2-15В.

Примечание: В данной работе трансформатор имеет одно положение переключателя.

Коэффициент трансформации отдельных фаз, замеренных на одних и тех же ответвлениях не должен отличаться друг от друга более чем на 2%.

Как выбрать трансформаторы тока для подключения расчетных счетчиков

Счетчики для расчетов за потребляемую электроэнергию между энергоснабжающей организацией и потребителями следует устанавливать на границе раздела сети по балансовой принадлежности и эксплуатационной ответственности между энергоснабжающей организацией и потребителем. Число счетчиков на объекте должно быть минимальным и обосновано принятой схемой электроснабжения объекта и действующими тарифами на электроэнергию для данного потребителя. Расчетные счетчики у арендаторов, находящихся в жилых, общественных и других зданиях и обособленных в административно-хозяйственном отношении, надо устанавливать раздельно для каждого самостоятельного потребителя (организации, домоуправления, ателье, магазина, мастерской, склада и т. д.).

Коэффициент трансформации трансформаторов тока следует выбирать по расчетной присоединяемой нагрузке с учетом работы установки в аварийном режиме. Завышенным по коэффициенту трансформации считается такой трансформатор тока, у которого при 25%-ной расчетной присоединяемой нагрузке (в нормальном режиме) ток во вторичной обмотке будет менее 10% номинального тока счетчика (номинальный ток счетчика — 5 А).

В зависимости от величин сопротивления потребителей вторичной цепи Z 2, Ом, и вторичной нагрузки трансформатора тока S2, ВА, один и тот же трансформатор тока может работать в различных классах точности. Для обеспечения достаточной точности показаний приборов и действия аппаратов защиты, подключенных к трансформатору тока, необходимо, чтобы величина Z2 не выходила за пределы номинальной нагрузки трансформатора тока.

Трансформаторы тока имеют токовые ΔI и угловые погрешности δ. Токовая погрешность, проц. по приведенному соотношению учитывается в показаниях всех приборов:

где kном — номинальный коэффициент трансформации; I1 и I2 — ток соответственно первичной и вторичной обмоток трансформатора.

Угловая погрешность определяется углом δ между векторами тока I1 и I2 и учитывается только в показаниях счетчиков и ваттметров.

Популярные статьи  Трансформаторная подстанция: назначение, классификация, технические параметры, структура условного обозначения

Трансформаторы тока имеют следующие классы точности: 0,2; 0,5; 1; 3; 10, что соответствует величинам токовых погрешностей, проц. Класс точности трансформаторов тока должен быть для счетчиков коммерческого учета — 0,5; для электроизмерительных приборов— 1; для реле токовых защит — 3; для лабораторных приборов — 0,2.

Пример выбора трансформаторов тока для подключения счетчика.

Расчетный ток присоединения в нормальном режиме — 90 А, в аварийном — 126 А.

Выбирают трансформаторы тока с коэффициентом трансформации n т = 150/5 исходя из нагрузки в аварийном режиме.

Проверка. При 25%-ной нагрузке ток в первичной цепи составляет I1 = ( 90 х 25)/100 = 22,5 А.

Ток во вторичной цепи (при коэффициенте трансформации n т = 150. 5 = 30) составит

I 2 = I1/nt = 22. 5/30 = 0,75 А.

Трансформаторы тока выбраны правильно, так как I 2 > I н счетчика, т. е. 0,75 > 0,5.

Сечение жил проводов или кабелей от трансформаторов тока до счетчиков должно быть не менее: медных — 2,5, алюминиевых — 4 мм2. Максимальное сечение жил проводов и кабелей, которые возможно подключить к клеммам счетчика, не должно превышать 10 мм2.

При выборе трансформаторов тока к расчетным счетчикам рекомендуется использовать данные из ПУЭ (таблица «Выбор трансформаторов тока»). До приборов учета, смонтированных на вводе в целях безопасной установки, проверки и замены счетчиков и трансформаторов тока в электроустановках при наличии двух питающих линий (вводов) и двух распределительных сборок, имеющих коммутационные аппараты для их соединения (секционные рубильники, АВР и др.), до приборов учета, смонтированных на вводе, должны быть установлены отключающие аппараты, а после приборов учета — аппараты, обеспечивающие разрыв цепи со стороны распределительных сборок.

Пример расчета

Рассмотрим, как рассчитать показания счетчика электроэнергии с трансформаторами тока с коэффициентом трансформации 100/5=20.

Например, на счетчике было значение, на 200 кВт превышающее цифру, списанную в начале периода.

Расчет:

200кВт*20=4000 кВт.

При поиске ответа на вопрос, как рассчитать показания счетчика электроэнергии непрямого подключения с трансформаторами тока, важно учесть, что погрешность между реальным значением и указанным в техдокументации не должна превышать 2%. Показание должно быть снято с рабочего ответвления

Решая вопрос, как посчитать показания счетчика электроэнергии, включенного в сеть с трансформатором тока, необходимо учитывать, что у любого прибора есть определенный срок службы. После того, как он закончился, не стоит надеяться, что считанные показания будут точные.

При покупке преобразователя необходимо проверить год и месяц выпуска. Это оборудование проверяется каждые 4 года, поэтому не должно быть просроченное.

Данные на шильдике изделия должны полностью совпадать с информацией в техпаспорте.

При выборе трехфазного ТТ необходимо учесть, что период со дня выпуска до пломбирования не должен превышать 12 месяцев. В противном случае возникнут дополнительные затраты на покупку другого преобразователя или госпроверку уже приобретенного.

Трансформатор сопротивления

Подобное устройство можно назвать еще согласующим трансформатором, так как его задача – согласовывать сопротивления источника и нагрузки для точной передачи сигнала в различных каскадах электронных схем. В данном случае не важны значения напряжений и токов в цепях, поскольку определяющим является согласованная работа каскадов с разными сопротивлениями, которые и трансформируют трансформатор сопротивления.

Включение согласующего трансформатора

Коэффициент трансформации трансформатора сопротивления также определяется отношением количества витков обмоток, но в отношении сопротивления нагрузки и источника используется квадратичная зависимость, формула такова:

Ri=N2·Rn.

Таким образом, если известны сопротивления нагрузки и источника, требуемый коэффициент трансформации находится из зависимости:

N=√Ri/Rn.

В дальнейшем найденный коэффициент трансформации используется для расчета обмоток.

Как снимать показания с трехфазных счетчиков

Трансформатор электротока может быть:

  • с эпоксидной смолой или специальным лаком;
  • в пластиковом корпусе;
  • с твердой изоляцией из фарфора, бакелита. твердого пластика;
  • с вязким составом (маслом);
  • наполненные газом;
  • с масляно-бумажной изоляцией.

Как было сказано выше, при подсчете затраченной электроэнергии важно знать коэффициент трансформации счетчика. Информацию о нем можно найти как в паспорте на счетчик электроэнергии, так и на лицевой панели прибора

Иногда в электронных приборах его можно найти в меню. Обозначается он либо через знак деления, либо просто числом. Обычно это значения из ряда 10, 20, 30 и 40.

Для подсчета электричества нередко используются трехфазные счетчики. В сегодняшнем материале рассмотрим принципы их действия, использования и то, как снять с данных приборов показания.

То есть, используются трехфазные счетчики преимущественно там, где электросеть простилается на большую площадь и нагрузка на нее довольно-таки высока.

В таком случае расчет стоимости услуг по предоставлению электроэнергии будет проводится по средним региональным тарифам.

Скорость работы системы будет напрямую зависеть от уровня напряжения в электрической сети. Чем больше будет значение мощности, чем выше будет и скорость оборота диска. При подсчете индукционный вид счетчиков энергоснабжения имеет погрешности при подсчете. Для того чтобы повысить класс точности показаний, потребуется дорогостоящая трата.

Несмотря на принимаемые меры по недопущению несанкционированного доступа в схему и приборы учета электроэнергии, на практике имеют место разнообразные способы искажения достоверной информации о количестве потребляемой электроэнергии, главным образом за счет ее хищения.

Данный вид считывающего оборудования имеет меньший гарантийный срок, поскольку он не так надежен как индукционный тип.

Разновидности приборов учета электроэнергии

Счетчики являются многофункциональными устройствами для учета потребления, а также сохранения информации по потреблению электрической энергии. На сегодняшний день эксплуатируются три варианта приборов-счётчиков, предназначенных для учета расходуемой электрической энергии. К ним относятся индукционные, электронные и гибридные модели. Последний вариант наименее распространённый.

Механические или индукционные приборы учёта

Нужно ли применять коэффициент трансформации при расчётах с субабонентом?
Приборы такого типа состоят из двух катушек. Первая катушка на напряжение ограничивает параметры переменного тока, преграждая помехи и образуя, в соответствии с напряжением, особый магнитный поток.

Вторая катушка на ток образует поток переменного типа.

К преимуществам механических моделей относятся высокая надежность и конструкционная простота, длительный эксплуатационный срок, независимости от перепадов напряжения и доступная стоимость. При выборе индукционных приборов нужно учитывать достаточно крупные габариты устройства.

Электронные приборы учёта

Модельный ряд электронных приборов отличается достаточно высокой стоимостью, которая вполне оправдана достойным качеством устройства, включая более высокий класс точности и способность функционировать в многотарифном режиме.

Принцип действия базируется на способе преобразования входных аналоговых сигналов в специальный цифровой код, расшифровываемый при помощи микроконтроллера.

Нужно ли применять коэффициент трансформации при расчётах с субабонентом?

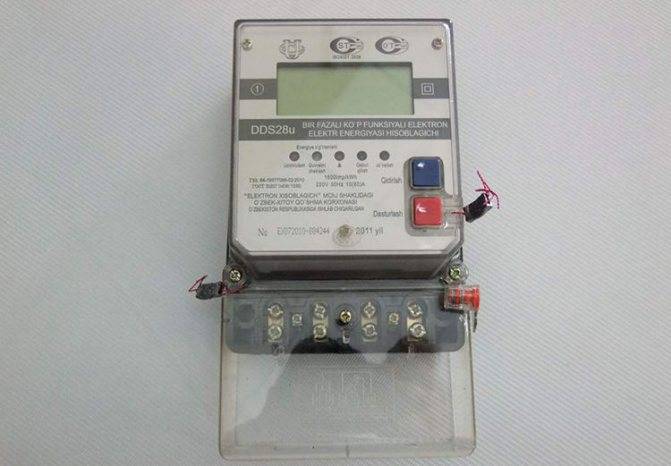

Однофазный многофункциональный электронный счётчик электрической энергии DDS28U

Расшифрованные данные поступают на дисплей или так называемый оптический порт. Помимо высокой точности и многотарифной системы использования, к преимуществам можно отнести возможность ведения энергоучёта в двух направлениях, сохранение данных, возможность получения показаний в дистанционном режиме, а также долговечность и компактные размеры.

Гибридные приборы учёта

На сегодняшний день гибридные приборы учёта используются потребителями крайне редко. Такой промежуточный вариант счётчика электрической энергии имеет цифровой интерфейс, а измерительная часть устройства может быть представлена индукционным или электронным типом. Характерным является наличие механического вычислительного устройства.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
