Электрическая дуга

Температуру в тысячи градусов Цельсия обеспечивает электрическая дуга, по сути являющаяся коротким замыканием между двумя электродами, расположенными достаточно близко друг от друга. Напряжение, которое подается на электроды, увеличивается, пока не будет пробоя воздуха, являющегося изолятором.

Пробой — эмиссия электронов катода. Разогреваемые током электроны выходят и направляются к ионизированным атомам анода. Затем появляется разряд, ионизируется воздух зазора, образовывается плазма, снижается сопротивление воздушной прослойки, ток усиливается, дуга разогревается, и став проводником замыкает цепь. Процесс получил название «розжиг» дуги. Стабилизируется дуга путем установления требуемого расстояния между электродами и поддержанием характеристик энергоснабжения.

Классификация сварочных трансформаторов

Разделение на виды сварочных трансформаторов происходит исходя из типа сварки и управления фазами. Первый признак выделяет устройства для ручной дуговой сварки и автоматической, с применением флюса. Второй получил более внушительную классификацию, которая выглядит следующим образом:

  1. Устройства со стандартным магнитным рассеянием амплитудной регулировки (присутствует дроссель с воздушным промежутком или насыщения);
  2. Приборы с повышенным магнитным рассеиванием (содержат подвижные разнесенные обмотки, намагниченные конденсаторы, импульсные выпрямители);
  3. Тиристорные (содержат импульсивные выпрямители или подпитку).

Мы рассмотрели общую классификацию сварочных трансформаторов переменного тока, которая является лишь поверхностной. Для более точного понимания существующих моделей устройств, следует разобраться в трансформаторах, отличающихся друг от друга преимущественно фазовым управлением.

Устройства, работающие на переменном токе с синусоидальным управлением сварочного процесса делают это за счет изменения сопротивления или переключения тока холостого хода. При это удается без изменений передать синусоидальную форму входного тока сварки трансформаторной.

Тороидальный трансформатор считается одним из наиболее интересных по своей конструкции. Его особенность состоит в том, что большая часть устройств собирается по схеме, аналогичной буквам Ш или П, а этот повторяет форму бублика. Благодаря такой компоновке удалось снизить размеры прибора, при этом получив больше мощности из текущего объема механизма. Конкурировать с ним может только трехфазный трансформатор с системой ступенчатого понижения тремя однофазными приборами. Этот является наиболее компактным и удобным в управлении, среди существующих ныне на рынке моделей.

Все сказанное выше относится к переменному току, но стоит упомянуть и трансформаторы постоянного тока, точнее аппараты, имеющие в своей конструкции выпрямитель переменного тока в постоянный. Они более удобны, выдают стабильную дугу, однако для работы с ними требуется определенная специализация.

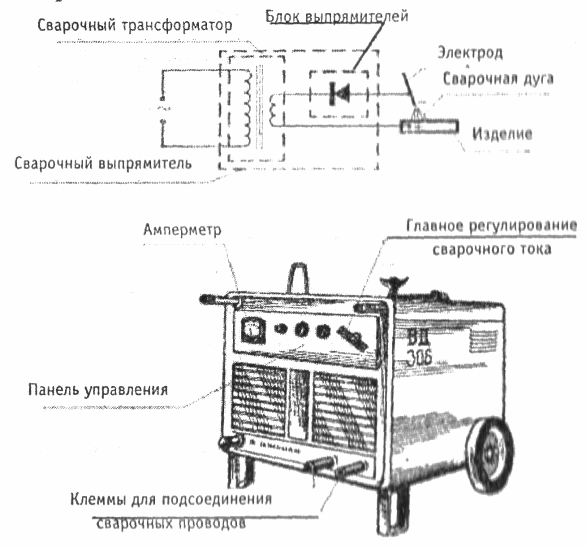

Сварочный выпрямитель: устройство, принцип работы, технические характеристики, разновидности

Подобные механизмы редки в использовании из-за сложного принципа работы, который не только утяжеляет сам аппарат, но и делает его чрезмерно дорогим. Благодаря доступности работ с цветным металлом и нержавейкой трансформаторы постоянного тока, чаще всего, используются на мелких и крупных предприятиях, для обработки редких металлов. Не стоит забывать и то, что они требуют особых электродов, поэтому их бытовое применение практически исключено. Сравнивая две модели для переменного и постоянного тока, первую следует выбирать для личных нужд, а второй вариант лучше подойдет для ответственных работ в сфере сварочных услуг.

Меры безопасности при пользовании данным аппаратом

Требования техники безопасности не отличаются от стандартных правил по эксплуатации электроустановок:

  1. Не разрешается допускать к работе с выпрямителем лиц, не имеющих соответствующего допуска.
  2. Запрещена работа без заземления. Правила охраны труда требуют разместить на корпусе указатель «Без заземления не включать». Не разрешается использовать для заземления другой сварочный аппарат. Данные работы обязан проводить квалифицированный электрик.
  3. Запрещено эксплуатация без защитного кожуха.
  4. Перед перемещением устройства по рабочей площадке необходимо обесточить его.
  5. Перед демонтажем боковых частей кожуха требуется отключить аппарат от питающей сети.
  6. Запрещено эксплуатировать аппарат с нарушениями токопроводящей изоляции.
  7. При работе с выпрямителем необходимо использовать средства индивидуальной защиты – маску, краги, спецодежду.
  8. Запрещено касаться токоведущих элементов.
  9. Запрещено смотреть на электрическую дугу без защиты зрения маской со световыми фильтрами.
  10. Финишные работы по механической очистке сварочного шва необходимо проводить в защитных очках, во избежание попадания осколков шлака.

Что такое сварочный выпрямитель

Оборудование представляет собой преобразовательный блок с вольтамперной регулировкой. У сварочного выпрямителя на выходе два провода с клеммами: плюс и минус. При подключении одной из них к электроду, а другой к металлу возникает высокотемпературная электрическая дуга, образующая ванну расплава.

Сварочные выпрямители разделяют по уровню сложности, дополнительным функциям. Но принцип устройства у всех одинаковый: помимо трансформатора, создающего необходимое напряжение, в схему включают полупроводники, пропускающие только положительную часть синусоиды переменного тока.

Принцип действия прибора

В любом выпрямителе, независимо от его типа, применяются полупроводниковые элементы, свойства которых и обеспечивают преобразование переменного в постоянный. Будучи изготовленными из особых материалов, например, кристаллизированного германия или кремния с добавлением легирующих компонентов, эти элементы обладают способностью проводить ток только в одном направлении.

Популярные статьи  Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

Смотрим видео о устройстве прибора:

В современных выпрямителях переменного потока применяют три типа полупроводниковых деталей:

Диод

Самый простой вариант полупроводникового элемента. Имеет два вывода, которые называются анодом и катодом. Функция диода в электрической схеме аналогична функции обратного клапана в системе трубопроводов: элемент пропускает электроток, направленный от анода к катоду, и закрывается, как только направление тока меняется на обратное.

Главными характеристиками диодов являются:

  • Максимальный ток;
  • Максимальное напряжение, которое удерживает запертый диод (в случае превышения допустимой величины будет иметь место пробой диода, при котором ток пойдет через элемент в обратном направлении);
  • Быстродействие или, иначе говоря, время, которое необходимо диоду для того, чтобы закрыться: от этой характеристики будет зависеть, с токами какой частоты сможет работать элемент;
  • Доля потерь электроэнергии, которая рассеивается в виде тепла.

Тиристор

Этот элемент устроен похожим образом, но кроме анода и катода он имеет управляющий электрод, по которому можно передавать сигнал на открытие или закрытие. Этим обусловлено второе название тиристора – управляемый диод.

Смотрим видео, простое зарядное устройство на тиристоре:

Перечень характеристик у тиристоров такой же, как у диодов, только к нему добавлены параметры управляющего сигнала. Часто в электротехнике диоды и тиристоры называют полупроводниковыми вентилями.

Транзистор

Этот полупроводниковый элемент позволяет с помощью маломощного управляющего сигнала осуществлять гибкое управление величиной пропускаемого тока большой мощности и его напряжением.

Самой простой версией однофазного полупроводникового выпрямителя является так называемый диодный мост:

Как видно, независимо от направления действия электродвижущей силы в источнике переменного, электрический ток на нагрузке всегда будет направлен в одну и ту же сторону. Одним из основных Недостатков данной схемы является пульсирующий вид выпрямленного тока, поэтому даже самые простые выпрямители не могут работать без применения сглаживающих конденсаторных фильтров.

Следует отметить, что сварочным выпрямителем называют не сам выпрямитель в чистом виде, а устройство, способное выдавать стабильный постоянный ток большой силы, который необходим для проведения сварочных работ.

Поэтому в этих приборах помимо непосредственно выпрямителя имеется еще и трансформатор. Кроме того, они могут оснащаться всевозможными фильтрами, управляющими платами, защитной и измерительной аппаратурой.

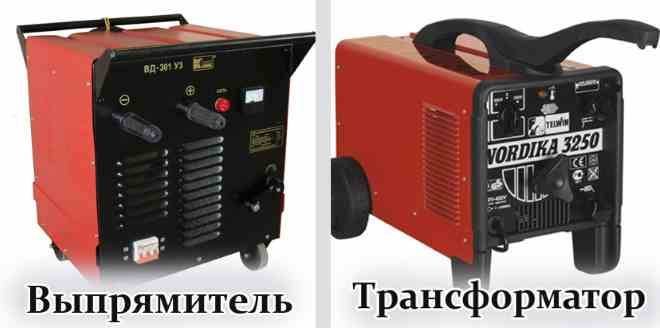

Если сравнивать сварочные выпрямители с преобразователями, то можно выделить несколько преимуществ:

  • Устройство сварочные оборудования

    Применение выпрямителя обеспечивает более стабильную электроразрядную дугу;

  • Значительно сокращается объем разбрызгиваемого металла;
  • Выпрямители имеют более высокий КПД;
  • Уменьшены потери холостого хода;
  • Обеспечивается более широкий диапазон регулирования силы сварочного тока;
  • Применение выпрямителя обеспечивает более широкие возможности по автоматизации процесса электросварки;
  • Уменьшается масса и габариты сварочных аппаратов.

Устройство и принципиальная схема выпрямителя

Электрическая цепь прибора включает следующие компоненты:

  1. Силовой трансформатор. По принципу действия он схож с преобразователем, работающим с переменными параметрами.
  2. Выпрямительный узел с полупроводниками. Для превращения переменного тока в постоянный в схему включают кремниевые диоды (неуправляемые переключатели), тиристоры (регулируемые вентили).
  3. Пусковой блок. Устройство автоматически отключает сварочный агрегат при выходе выпрямителя из строя.
  4. Панель управления. Включает средства регулировки параметров, измерительные приборы.
  5. Блок защиты от токовых перегрузок. Препятствует выходу аппарата из строя по причине перегрева. Подобные ситуации часто возникают из-за несоблюдения сварщиком технологии работ.
  6. Охлаждающая система. Схема этого блока содержит вентилятор и несколько радиаторов. Для поддержания нормальной температуры в корпусе выпрямителя после включения агрегата охлаждающая система периодически запускается на некоторое время.

Рекомендуется включать в электрическую цепь трехфазный выпрямитель, снабженный соответствующим трансформатором. В таком случае скачки напряжения будут менее выраженными, это повысит коэффициент полезного действия сварочного оборудования, улучшит качество шва.

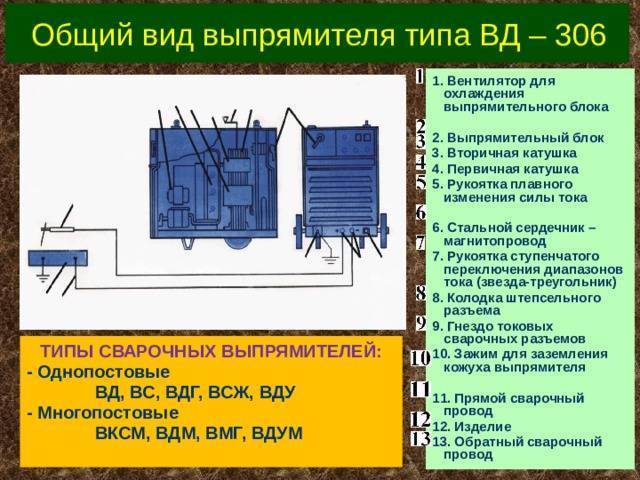

Сварочный выпрямитель: устройство, принцип работы, технические характеристики, разновидности

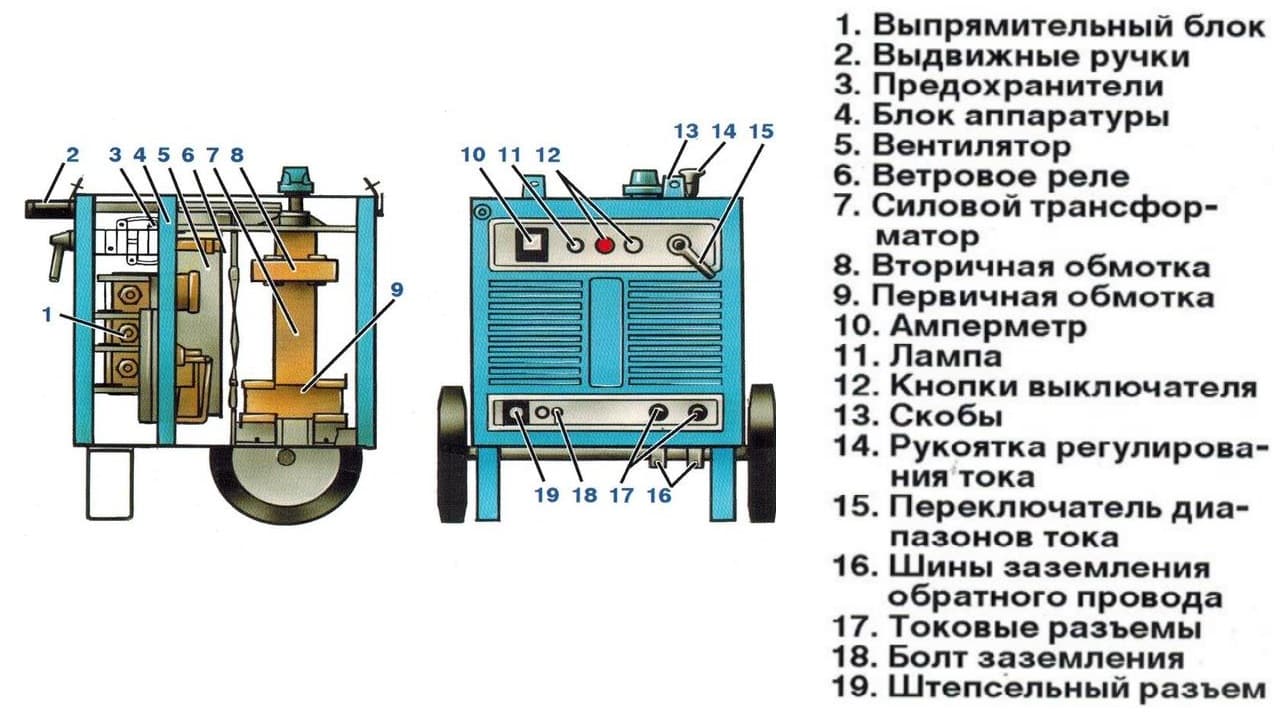

Устройство СВ.

Применение

Мощные устройства с постоянным электротоком дают возможность производить сварку многих разновидностей стали. Некоторые установки могут соединять изделия толщиной до 50 миллиметров.

Сварочный прибор может расплавлять и электродные стержни, и кромки металла. Кроме этого, выпрямители также работают и с проволокой-присадкой, которая подается с помощью катушки.

Преобразователи могут работать и с угольными и вольфрамовыми (неплавящимися) электродами. В этой ситуации ванну для сварки защищают с помощью подачи инертных газов. Так, пользуясь выпрямителем, можно производить обработку малоуглеродистой стали, нержавейки и чугуна.

Помимо сварки, устройства используются и для резки металлических изделий. Это становится возможным из-за повышения силы электротока.

Устройство сварочного выпрямителя предполагает несколько блоков. Самые главные детали агрегата:

  • диоды;
  • трансформатор;
  • модуль охлаждения;
  • устройства для измерения;
  • токорегуляторы.

Прибор функционирует по принципу подачи электротока переменного типа на первичную трансформаторную обмотку. Благодаря силе электромагнитной индукции на поверхности вторичной обмотке формируется другой поток тока с увеличенной силой и уменьшенным напряжением.

Затем поток направляется на диоды, в качестве которых зачастую выступают кремниевые детали. В связи с тем, что при этом диоды подвергаются нагреву, то около них размещается вентилятор и радиаторы. Для того чтобы контролировать эксплуатационные характеристики, в системе имеются вольтметр и амперметр. Некоторые устройства могут оснащаться специальными датчиками, реагирующими на перегрев. Если случится превышение одного из показателей, то сработает защитный блок, и сварка остановится.

Популярные статьи  Можно ли поставить дополнительную розетку от электроплиты, чтобы не тянуть линию от щитка для стиралки?

Как устроен сварочный выпрямитель, и по какому принципу функционирует?

Сварочный выпрямитель сконструирован из нескольких блоков, внутри которых происходит понижение, преобразование входящего напряжения при одновременном увеличении величины А. Устройство сварочного выпрямителя позволяет понять основные принципы его функционирования.

Конструкция агрегата состоит из следующих элементов:

  • трехфазный трансформатор, понижающий входящее напряжение;
  • диоды, пропускающие ток в одном направлении, в отличие от проводников электрического тока, способных одинаково хорошо проводить ток в оба направления;
  • радиаторы и вентилятор для охлаждения конструкции;
  • амперметр;
  • вольтметр;
  • регуляторы тока.

Поскольку диоды в процессе функционирования агрегата нагреваются, то им требуется качественная система охлаждения. По этой причине рядом с ними расположены модули охлаждения, обеспечивающие конструкции постоянный обдув холодным воздухом.

Это устраняет риск перегрева диодов, повышает время работы выпрямителя и устраняет необходимость перерывов в его работе.

Такие агрегаты могут обладать разными характеристиками, и предназначены для проведения сварки заготовок из стали и сплавов цветных металлов. Но все виды подобного оборудования функционируют по единому принципу.

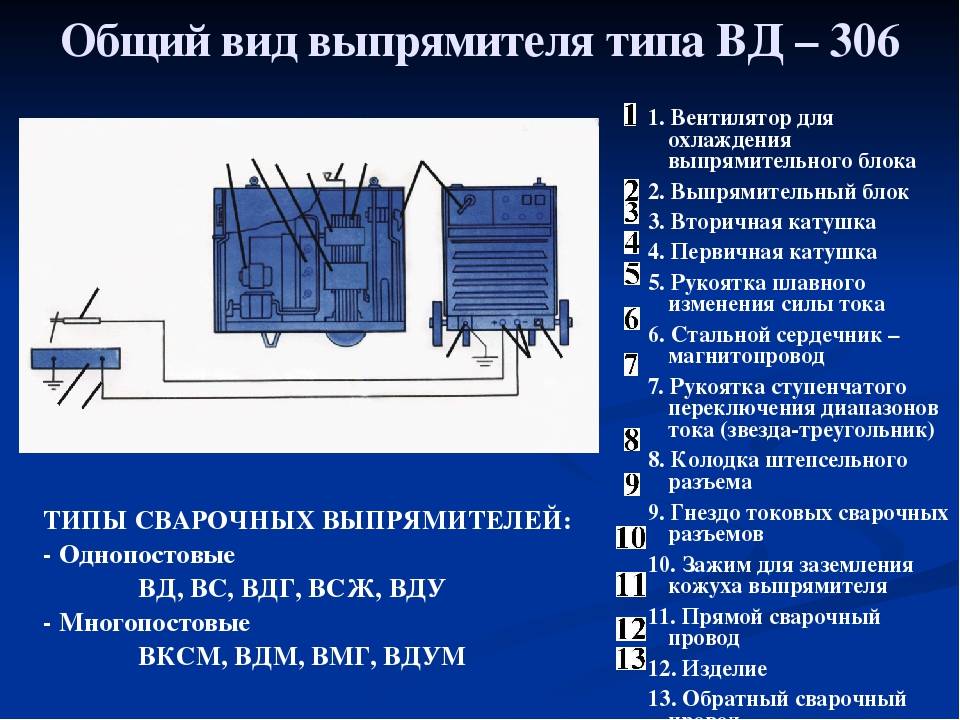

Сварочный выпрямитель: устройство, принцип работы, технические характеристики, разновидности

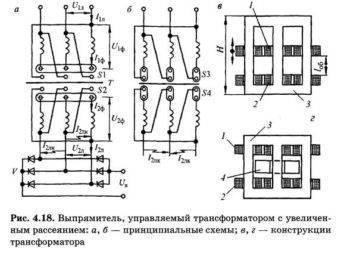

Схема устройства выпрямителя с трансформатором с увеличенным рассеянием.

Схема сварочного выпрямителя выглядит так:

  • перемененный или сетевой ток подается на первичную обмотку понижающего трансформатора, что приводит к понижению его стандартной величины;
  • поток напряжения с уменьшенным значением V и возросшей силой тока А возникает на вторичной обмотке за счет электромагнитной индукции;
  • напряжение поступает на кремневые элементы-диоды, обеспечивающие прохождение тока в одном направлении и его стабилизацию;
  • колебание частоты тока устраняется, после чего постоянное напряжение подается в зону соединения деталей.

Любой аппарат для сварки постоянного тока функционирует по подобной схеме, обеспечивая сварщика широкими возможностями в работе.

Ведь выпрямители для сварочных работ позволяют осуществлять сварку и резку устойчивой дугой с получением швов более высокого качества на различных металлических конструкциях за счет преобразования тока от трансформатора в постоянное напряжение внутри агрегата.

При работе расходные материалы не разбрызгиваются, поэтому происходит их существенная экономия.

Важно! Напряжение при работе сварных выпрямителей на холостом ходу не должно превышать уровень в 48V

Применение выпрямителей

Выпрямитель для сварочного аппарата – устройство, которое состоит из нескольких блоков для преобразования и выпрямления входящего напряжения. При работе устройство также повышает показатель силы тока, за счет чего обеспечиваются наиболее благоприятные условия. Назначение сварочного выпрямителя заключается в генерации постоянного тока с высоким значением А.

Рассматривая применение сварочного выпрямителя следует уделить внимание нижеприведенным моментам:

  1. Устройство позволяет проводить сварочные работы при применении электродов, покрытых различными веществами. За счет использования электродов с покрытием, дуга становится более устойчивой, что обеспечивает благоприятные условия для получения качественного шва.
  2. В продаже встречаются аппараты, которые могут применяться для сваривания металлов толщиной до 50 мм. Регулировка показателей тока позволяет также проводить работы с металлом толщиной стенок около 1мм. Этот момент определяет, что сварочные выпрямители существенно расширяют область применения аппаратов для сварки.
  3. Сварочное устройство может применяться для плавки кромки обрабатываемого металла или стержня применяемого электрода.
  4. Многие модели могут использоваться для работы с присадочной проволокой. Кроме этого, они практически незаменимы при применении неплавящихся электродов, к примеру, покрытие которых изготавливается из вольфрама.
  5. При применении сварочного выпрямителя можно проводить соединение элементов, которые изготавливаются из нержавеющей стали, чугуна, малоуглеродистой стали или других сплавов.
  6. Кроме сварочных работ, с применением рассматриваемого аппарата можно выполнять резку металлов. Для этого проводится существенное увеличение показателя силы тока, дуга прожигает металл.

Если сравнивать с ранее применяемыми трансформаторами, выпрямители способны существенно снизить расход электродов. Сегодня они довольно часто встраиваются в сварочные аппараты, но можно приобрести и подключаемые вариант исполнения.

Сварочный выпрямитель: устройство, принцип работы, технические характеристики, разновидности

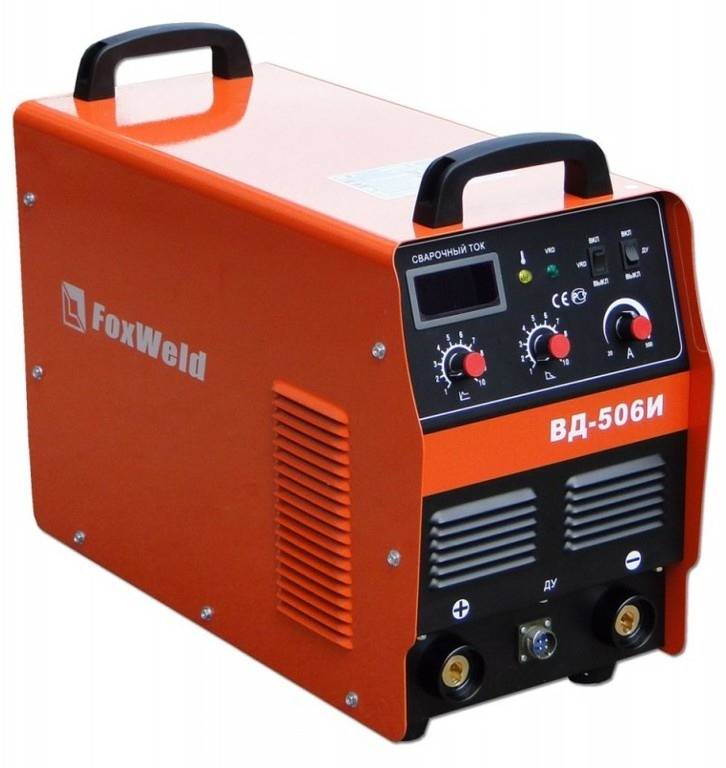

Внешний вид сварочного выпрямителя

Применяется устройство достаточно просто, подходит оно для самых различных случаев работы. К особенностям использования отнесем нижеприведенные моменты:

  1. Устройство, как правило, имеет две клеммы.
  2. Одна клемма предназначена для подключения к обрабатываемому изделию, а вторая присоединяется к держателю.
  3. В зависимости от конкретного полюса определяется полярность, а также наиболее подходящие режимы работы.

Сваривание металла происходит при образовании дуги между обрабатываемой поверхности и применяемым электродом. Процесс относительно прост, но даже при применении сварочного выпрямителя могут возникнуть некоторые трудности при работе, и только при наличии определенных знаний, навыков и опыта сварщик может получить качественный шов.

Сборка диодного моста

Обычно для диодного моста используют 4 диода, но можно использовать от 2 до 5 штук. Количество диодов зависит от значения тока, который нам нужно получить; чем больше диодов, тем больше ток. Мы будем использовать 4 штуки. Два диода подключаются друг к другу параллельно и имеют разную направленность. Еще два диода подключаются так же параллельно, но направлены друг к другу. При правильном подключении все компоненты как раз и образуют диодный мост.

При параллельном подключении диодов друг к другу учтите, что они могут несколько отличаться по своим характеристикам в работе, даже если вы купите идентичные комплектующие. Так что тщательно рассчитывайте необходимое напряжение и мощность диодов, которые вам необходимы для изготовления моста. В таком случае диодный мост на сварочник получится более компактным и эффективным.

Популярные статьи  Как подключить стиральную машину и проточной водонагреватель к одному проводу?

Сварочный выпрямитель: устройство, принцип работы, технические характеристики, разновидности

Диодный мост можно смело устанавливать на один радиатор. Готовую конструкцию можно прикрепить к корпусу сварочника с любой удобной стороны или просто использовать как отдельный прибор. Мы рекомендуем устанавливать их на радиатор с предварительным нанесением теплопроводящей пасты.

Проводники лучше скреплять с контактами методом пайки, чтобы сократить вероятность потери мощностей через контакты при работе

Также обратите внимание, что при изготовлении моста по стандартной схеме нужно дополнительно использовать электролитический конденсатор с большой емкостью, чтобы облегчить сварочные работы

Обслуживание и основные неисправности

Перед началом работы сварочный аппарат обязательно продувается от пыли, для чего можно использовать обычный фен. После длительного простоя полупроводниковые элементы требуют раскачки от режима холостого хода с плавной нагрузкой до номинального. Такая раскачка производится около 2 часов. В процессе сварки необходимо постоянно следить за степенью нагрева, чтобы не допустить выхода сварочного выпрямителя со строя.

При эксплуатации могут проявиться несколько видов неисправностей, наиболее частыми являются:

  • Не включается при подаче напряжения – проверьте целостность кабеля и вилку, положение автоматического выключателя и состояние блока защит, обрыв в цепи устройства.
  • Залипание электродов на заготовке – сгорел конденсатор, дроссель или полупроводниковые элементы. Возможно, питающее напряжение  ниже номинального значения.
  • Внезапное отключение во время сварки – пробой изоляции трансформатора, возможен перегрев, не справляется система охлаждения.
  • Нестабильное напряжение на выходе – причиной может быть плохой контакт клемм, барахлит ручка регулятора из-за ослабления контакта или появления люфта.

Классификация

Существуют генераторы постоянного тока с независимым возбуждением обмоток, с самовозбуждением. Последние модели используют электричество, которое ими же вырабатывается. По способу объединения обмоток якорей альтернаторы делят на устройства с возбуждением следующих типов:

  • смешанным;
  • параллельным;
  • последовательным.

Схема генератора постоянного тока представлена на картинке 5.

Сварочный выпрямитель: устройство, принцип работы, технические характеристики, разновидности
Схемы альтернатора

С параллельным возбуждением

Чтобы электроприборы работали в нормальном режиме, необходимо стабильное напряжение, которое не зависит от изменений в общей нагрузке. Эта проблема решается методом настройки параметров возбуждения. В таких генераторах катушка подключена (через реостат) параллельно обмотке якоря. Реостат может замыкают обмотку. В противном случае при разъединении цепи возбуждения внезапно повысится ЭДС самоиндукции, что может повредить изоляционный материал. В состоянии непродолжительного замыкания энергия превращается в тепловую, чем предотвращается разрушение устройства.

Электромашины с возбуждением такого вида не требуют внешнего источника питания. Самовозбуждение обмоток происходит под действием остаточного магнетизма в сердечнике магнита. Последние, для улучшения описанного процесса, производят из стали. Самовозбуждение длится до тех пор, пока ток не станет максимальным, а электродвижущая сила не покажет номинальное значение.

Преимущество вышеописанных электрогенераторов в том, что на них почти не влияют электротоки при коротком замыкании.

С независимым возбуждением

Источниками питания для обмоток нередко стают аккумуляторы или же иные устройства. В машинах с малой мощностью применяются постоянные магниты, обеспечивающие присутствие главного магнитного потока. На валу альтернатора располагают микрогенератор (возбудитель), который вырабатывает электроток для возбуждения якорных обмоток. Для этой цели необходимо от 1 до 3 % номинального тока якоря. Изменение электродвижущей силы выполняется регулирующим реостатом.

Достоинство: на возбуждающий ток не имеет воздействия напряжение на зажимах.

С последовательным возбуждением

Последовательными обмотками вырабатывается ток, который равняется электротоку альтернатора. В случае холостого хода отсутствует нагрузка, поэтому возбуждение нулевое. Это обозначает, что регулировочные свойства не существуют.

Вам это будет интересно Как работает tl431

В агрегате с последовательным возбуждением почти нет тока, если ротор вращается на холостых оборотах. Чтобы запустить возбуждение, требуется подключение нагрузки к зажимам устройства. Явная связанность напряжения с нагрузкой считается огромным минусом последовательных обмоток. Подобные агрегаты используются лишь для питания электрических приборов, у которых нагрузка постоянная.

Со смешанным возбуждением

Самые лучшие свойства собраны в конструкции агрегатов со смешанным возбуждением. Особенность устройств в том, что они состоят из двух катушек:

  • основная — подключена параллельным способом к обмоткам якоря;
  • вспомогательная — подключена последовательным способом.

В цепи основной присутствует реостат, который регулирует ток возбуждения. Процедура самовозбуждения генератора со смешанным типом такая же, как у агрегата с параллельными обмотками (в самовозбуждении не принимает участия последовательная обмотка, так как отсутствует исходный ток). А свойства холостого хода идентичны характеристикам генератору с параллельной обмоткой. Такие особенности разрешают настраивать напряжение на зажимах устройства.
