Содержание

Виды электропроводки для укладки в земле

Электрические сети бывают разных видов и классифицируются по предназначению и способу решения поставленных задач. Организовать энергоснабжение здания можно не только по воздуху, но и по земле. Для сравнения ниже будут рассмотрены основные варианты укладки провода в грунте или воде.

Чаще всего используются кабели следующего типа:

  • бронированный ВБбШв с трехслойной изоляцией — подходит для укладки в грунте и под дорожным полотном (в грунте его можно заменить на ВВГ с двухслойной изоляцией);
  • бронированные СКЛУ, АСКЛУ, ОСКУ, АОСКУ со свинцовой оболочкой, выпускающейся с медными и алюминиевыми жилами — используются при монтаже в водоемах;
  • известные ААшв, ААшп, АВВГ, ААБл — подходят для грунта с низкой коррозийной активностью;
  • силовые ААБ2л, АСБ, АСПл — еще один идеальный вариант для прокладки в грунте с низкой активностью по коррозии;
  • ААПл2Шв подойдет для грунта с высокой коррозийной активностью;
  • ПвКШп с усиленной броней зачастую применяют в северных областях страны, где приходится работать с мерзлым грунтом.

Можно ли проложить вводной кабель в коробе по стене квартиры до счетчика?Кабель ААБ2л 3х120 для подземной прокладки

Лучшим решением для укладки электрической линии в земле является бронированный кабель в несколько изоляционных слоев, имеющий повышенную защиту от механических воздействий и не требующий дополнительных защитных средств (гофр, труб). Провода остальных марок, допустимых для укладки в грунте, обязательно укладываются в трубы из поливинилхлорида.

В воде кабель прокладывается либо вручную, либо механическим методом. Первый вариант подходит для мелководья, второй связан с использованием специального понтона, оснащенного электрическим кабелем на барабане. Понтон движется от одного берега к другому по заранее натянутому тросу, кабель медленно раскручивается и опускается на дно, где его укладывают водолазы. Допустим монтаж зимой с ледяной поверхности водоема.

Таким образом, самое простое, быстрое и недорогое решение электрификации дачного дома или коттеджа — прокладка кабеля по фасаду здания. Требования, рассмотренные выше, на самом деле не столь строги. Имея минимальный уровень знаний, вы сможете применить их на деле. Но в случае малейших сомнений лучше обращаться к проверенным специалистам, которые предоставляют соответствующую документацию по завершении работ.

Выбор материалов

При выборе материала для проводки в квартире следует обращать внимание только на кабели с медными жилами. Шнуры с медными жилами применяются для подключения электроприборов к розеткам, и для стационарной проводки непригодны

Алюминиевые изделия в настоящее время для внутренней проводки не используются.

В подавляющем большинстве случаев для устройства проводки достаточно будет медного кабеля с сечением жил 2,5 мм². При этом для цепей освещения можно использовать кабель с сечением 1,5 мм².

Цепи розеток должны быть трехпроводными, с заземляющим кабелем, который впоследствии должен быть подключен к заземленному корпусу электрического щитка.

Необходимо также приобрести определенное количество розеток, выключателей, распределительных коробок. Количество рассчитывается из индивидуальных потребностей в каждой квартире. Розетки должны быть с заземляющимся контактом, рассчитанные на силу тока не менее 16 А.

Сечение кабеля для открытой электропроводки

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

– для однофазной сети напряжением 220 Вольт:

где Р – сумма всех мощностей бытовых электроприемников, Вт;

     U – напряжение однофазной сети 220 В;

     cos(фи) – коэффициент мощности, для жилых зданий  равен 1, для производства будет 0.8, а в среднем 0,9.

– для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

Ниже приведены средние значения мощностей, наиболее распространенных  бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Типовые сечения кабелей для электромонтажа в быту:

  • В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
  • Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
  • Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
  • Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

  • На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
  • Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
  • Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
  • Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
  • ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Спасибо за внимание

Общие требования

Внешняя электрическая линия прокладывается по архитектурным линиям здания. Запрещено применение бронированных элементов, имеющих горючее волокнистое покрытие. Недопустимо применять внутри одного пучка и силовой, и телефонный провода. Расстояние между ними должно быть не менее 25 мм. При установке нескольких проводников нужно постараться выполнить наименьшее число перехлестов.

При прокладке СИП в соответствии с ПУЭ, нужно соблюдать некоторые расстояния между ним и определенными частями здания:

  • выше окна и двери — 0,3 м;
  • ниже балкона и окна — 0,5 м;
  • высота над уровнем земли — 2,5 м;
  • сбоку от окна — 0,5 м;
  • сбоку от балкона и двери — 1 м.

При проведении силового провода по стене необходимо соблюдать минимальные расстояния до окон

Подключение от подъездного щитка

Жителям квартир не в пример проще организовать ввод электричества. Достаточно проложить кабель по стене, защитив его пластиковым коробом или гофрированной оболочкой. Если есть доступ к этажному щитку, лучше сразу завести кабель внутрь, просверлив отверстие напротив свободного технического колодца. Длина кабеля должна быть достаточной для подключения на клеммный ряд счетчика, но чтобы при этом осталась петля длиной 50–70 см.

Можно ли проложить вводной кабель в коробе по стене квартиры до счетчика?

Энергоснабжающую организацию не обязательно ставить в известность о проведении этих работ, но вопрос относительно пыли, шума и прокладки коммуникаций по стенам подъезда следует согласовать с представителями ЖКХ и домового кооператива. В РЭСе существует специальная процедура переключения потребителей на новый ввод. Электромонтер выполнит все работы в течение нескольких часов, а инспектор энергосбыта примет узел учета и запломбирует его. Вам останется только сделать переключение на вводном щитке в своей квартире.

Популярные статьи  Можно ли провести провод, если от дома до столба 40 метров?

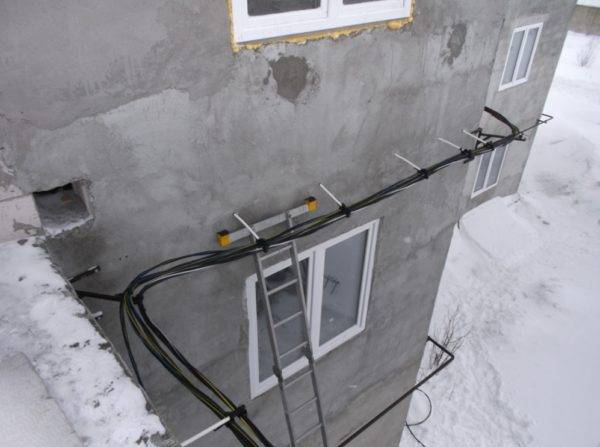

Ситуации, когда без прокладки по фасаду не обойтись

К перечисленным выше ситуациям добавим наиболее простую: при организации ЛЭП по воздуху на пути магистрали встало здание — препятствие, которое можно преодолеть двумя способами. Во-первых, есть более дорогостоящий вариант с обходом здания (потребуется много столбов, кабеля и других приспособлений). Во-вторых, можно существенно сэкономить, если проложить линию по фасаду здания. Несколько десятилетий назад второе было недоступно, поскольку воздушные ЛЭП создавались исключительно на оголенных проводах.

Можно ли проложить вводной кабель в коробе по стене квартиры до счетчика?Наружная прокладка кабеля по стене

Остановимся на решении задачи в быту. Раньше при строительстве коттеджей и частных домов в дачных поселках часто возникала неприятная ситуация: магистральная линия шла с одной стороны дома, а распределительный щиток был установлен на стену, направленную в противоположную сторону. Такое обычно заканчивалось монтажом дополнительного столба. И нередко объект приходилось вкапывать прямо на своем участке.

Однако сегодня в ПУЭ прописана возможность применения самонесущего изолированного провода (СИП), который может быть проложен по фасаду здания. Для этого достаточно протянуть линию от магистрального столба к ближайшей точке здания, затем довести по стене до распределительного щитка. Рекомендуется вести кабель по горизонтальной линии вплоть до щитка. Когда он будет сверху, то провод можно опускать.

Можно ли проложить вводной кабель в коробе по стене квартиры до счетчика?Прокладка провода СИП по фасаду

Абонентское ответвление: понятие, принцип работы

На каждой улице проходят основные линии электропередачи, напряжение по которым идёт от ближайшей трансформаторной подстанции. На трансформатор приходит более высокая разница потенциалов, составляющая 6 или 10 кВ. Но эта информация исключительно для общего развития, так основное линейное напряжение составляет 380 В, а между фазой и нулевым проводом — 220 В.

Чтобы проложить кабель от столба к отдельно стоящему потребителю — частному дому, необходимо от основной магистрали провести абонентское ответвление. Абонентским ответвлением называется подвод электричества к отдельному потребителю. При такой процедуре следует правильно рассчитать провод, через который будет осуществляться подача электроэнергии.

Выбор и расчет вводного автомата

Для защиты вводного кабеля нам необходимо выбрать автомат на ввод в дом, который выбирается по номинальному току протекающему по нему при включении потребителей. Для того чтобы определить номинальный ток вводного автомата, необходимо подсчитать суммарную мощность всех потребителей в доме. Мы составили такую таблицу, где указано название и мощность потребителя

Электроприбор Мощность, Вт
LCD телевизор 200
Холодильник 600
Бойлер 2000
Утюг 1500
Электрочайник 1800
Микроволновая печь 1000
Компьютер 500
Освещение 800
Насос скважинный 1000
Кондиционер 400
Всего 9800

Но так как потребители не могут включаться все одновременно, то для расчетов применяется коэффициент спроса, который равен 0,7 при количеств приемников в помещении от 5 до 200.

По формуле определяем расчетную суммарную активную мощность потребителей:

Расчет активной мощности всех потребителей

Далее необходимо рассчитать полную суммарную мощность потребителей в доме по следующей формуле:

Расчет полной мощности всех потребителей

где cos фи — это коэффициент мощности, для жилых помещений лежит в пределах 0,96 — 0,98.

Теперь определим расчетный ток для однофазной сети по следующей формуле

Расчет номинального тока

где Uном — номинальное напряжение однофазной сети равное 220 В

Теперь исходя из расчетного тока выбираем номинал вводного автомата. Для внутреннего электроснабжения квартир и домов применяются модульные автоматические выключатели стандартных номиналов:

6, 10, 16, 25, 32, 40, 50, 63 А

Номинальный ток автомата должен быть равным или ближайшим большим из стандартного ряда.

Что такое фаза, ноль и заземление

Провод заземления — имеет желто-зеленую изоляцию.

Люстра может подключаться к двум, трем или даже четырем проводам. Все они выходят из потолка. Если их минимум три, то один будет являться заземлением. Такой провод называют «землей». В нем отсутствует напряжение. Провод заземления защищает человека от поражения электротоком. Его перепутать довольно сложно, потому что у него изоляция имеет желто-зеленый цвет как в России, так и в других странах. На электрических схемах он обозначается латинскими буквами «PE».

Нулевой провод — это нейтраль. Она используется для движения электротока в обратном направлении. Нулевой провод обычно имеет изоляцию синего или голубого цвета. На электросхемах он обозначается буквой «N». Ноль также необходим для выравнивания фазного напряжения в проводке.

При определении фазы и нуля не нужно ориентироваться на цвет проводов. Для этого необходимо использовать специальную отвертку с индикатором. Инструмент может иметь клавишу включения. Для определения фазы и нуля концы жил провода сначала разводятся в разные стороны, чтобы между ними отсутствовал контакт. Потом к каждому из них прикладывается индикаторная отвертка. Во время прикосновения к фазе на инструменте засветится индикатор. При этом он не будет гореть, когда происходит контакт с нулем.

Чтобы определить фазу и нейтраль, также можно использовать мультиметр. Этот прибор называется тестером, с помощью которого прозваниваются провода. При его использовании переключатель на устройстве должен быть установлен в положение «вольты». Потом выбирается шкала «больше 220 В». Затем щупы прибора одновременно прикладываются к двум проводам. Если они являются фазами, тогда на устройстве будут отображаться нули, так как такие провода не прозваниваются. Когда щупы приложены одновременно к нейтрали и фазе, на приборе появится 220 В.

Выбор и расчет вводного автомата

Для защиты вводного кабеля нам необходимо выбрать автомат на ввод в дом, который выбирается по номинальному току протекающему по нему при включении потребителей. Для того чтобы определить номинальный ток вводного автомата, необходимо подсчитать суммарную мощность всех потребителей в доме. Мы составили такую таблицу, где указано название и мощность потребителя

Электроприбор Мощность, Вт
LCD телевизор 200
Холодильник 600
Бойлер 2000
Утюг 1500
Электрочайник 1800
Микроволновая печь 1000
Компьютер 500
Освещение 800
Насос скважинный 1000
Кондиционер 400
Всего 9800

Но так как потребители не могут включаться все одновременно, то для расчетов применяется коэффициент спроса, который равен 0,7 при количеств приемников в помещении от 5 до 200.

По формуле определяем расчетную суммарную активную мощность потребителей:

Расчет активной мощности всех потребителей

Далее необходимо рассчитать полную суммарную мощность потребителей в доме по следующей формуле:

Расчет полной мощности всех потребителей

где cos фи — это коэффициент мощности, для жилых помещений лежит в пределах 0,96 — 0,98.

Теперь определим расчетный ток для однофазной сети по следующей формуле

Расчет номинального тока

где Uном — номинальное напряжение однофазной сети равное 220 В

Теперь исходя из расчетного тока выбираем номинал вводного автомата. Для внутреннего электроснабжения квартир и домов применяются модульные автоматические выключатели стандартных номиналов:

6, 10, 16, 25, 32, 40, 50, 63 А

Номинальный ток автомата должен быть равным или ближайшим большим из стандартного ряда.

Материалы

Для монтажа СИП от столба к дому потребуются специальные крепёжные элементы. Составим перечень требуемых материалов без указания производителя и спецификации изделий, так как они могут отличаться. Укажем только названия крепёжных элементов.

Перечень материалов для крепления СИП:

  1. Кабель СИП-4 2х16 для однофазного электроснабжения или СИП-4 4х16 для трёхфазного электроснабжения.

    Провода для однофазного ввода и трехфазного

  2. Металлическая бандажная лента для фиксации крюка на столбе.
  3. Бандажный и настенный крюк с анкерными болтами.
  4. Две металлические скрепы для фиксации СИП и бандажной ленты.
  5. Два анкерных зажима.
  6. Восемь прокалывающих зажимов для подключения трехфазного напряжения или четыре – для ввода двухфазного.

Сечение кабеля абонентского ответвления

Регламентированный порядок прокладки проводников по воздуху указан в правилах устройства электроустановок. Требования правил установлены для линий электропередач напряжением до 1000 В.

Расчёты сечения кабеля должны происходить исходя из режима работы: нормальный, аварийный или монтажный. Так как ответвление стандартное, то следует выбирать нормальный (номинальный) режим. ПУЭ предусмотрено минимально допустимое сечение провода:

Вышеперечисленные показатели подходят при нормативной толщине стенки гололёда не более 10 мм. Если толщина достигает 15 мм и выше, то сечение алюминиевого и сталеалюминиевого кабеля остаётся неизменным, а медный проводник необходимо увеличить до 25 мм².

Информация представлена в главе 2.4 ПУЭ.

Это интересно: Выбивает автомат на лестничной площадке: в чем причина

Расчет нагрузки

В первую очередь требуется просчитать нагрузку на будущую электропроводку. Для этого необходимо сложить потребляемую мощность всех электроприборов, которые планируется использовать в квартире. Необходимо учесть все без исключения потребители электроэнергии (стиральные, посудомоечные машины, телевизоры, утюг и прочие). Исключение составляют электроплита, электрический духовой шкаф и проточный водонагреватель. Для этих приборов необходимо выполнить отдельные цепи. Мощность можно узнать из руководства по эксплуатации каждого прибора или из информации, обычно указываемой на корпусах.

Популярные статьи  Почему светодиодный прожектор светит и не выключается?

После этого необходимо умножить полученный результат на 0,9 – коэффициент, учитывающий неодновременность использования нагрузки. Разделив полученное значение нагрузки в Ваттах на напряжение сети, как правило, это 220 Вольт, можно получить максимальное значение силы тока в Амперах, учитывая которое по таблице 1.3.4 ПУЭ (правил устройства электроустановок), можно получить требуемое значение сечения кабеля, которым будет осуществляться прокладка проводки.

Выбор счетчика электрического однофазного

При выборе счетчика электроэнергии мы руководствовались следующими критериями:

  • однофазный;
  • номинальный (максимальный) ток;
  • способ крепления;
  • принцип действия прибора.

Так как мы живем в современном мире, соответственно нам хотелось иметь современный счетчик электроэнергии с электронным дисплеем. В магазине нам предложили счетчик однофазный многотарифный Энергомера СЕ 102

Счетчик однофазный многотарифный Энергомера СЕ 102

Он полностью соответствует нашим критериям выбора, вот список его характеристик:

  • Класс точности 1
  • Число тарифов 4
  • Частота измерительной сети, Гц 50±2,5
  • Номинальное напряжение, В 230
  • Базовый (максимальный) ток, А 5 (60); 10 (100)
  • Стартовый ток, мА 10; 20
  • Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
  • Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
  • Диапазон рабочих температур, °С от минус 45 до плюс 70

Схема подключения счетчик Энергомера СЕ 102

Схема подключения счетчик

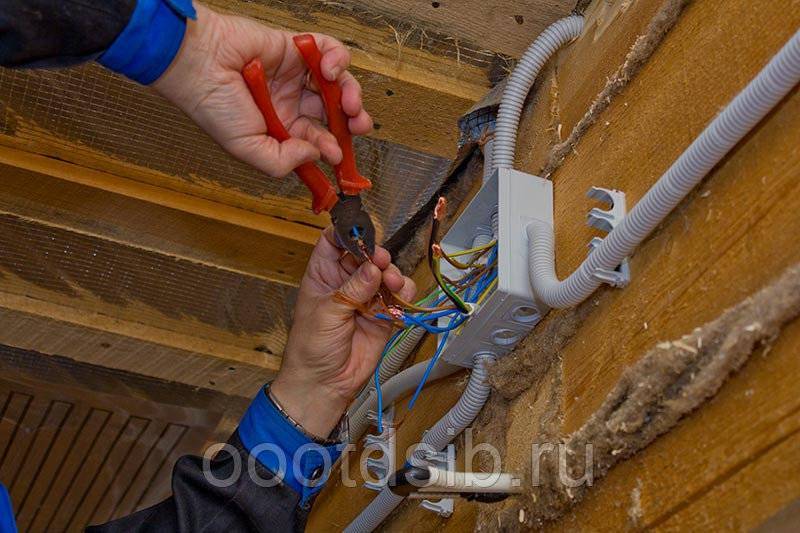

Соединение проводов

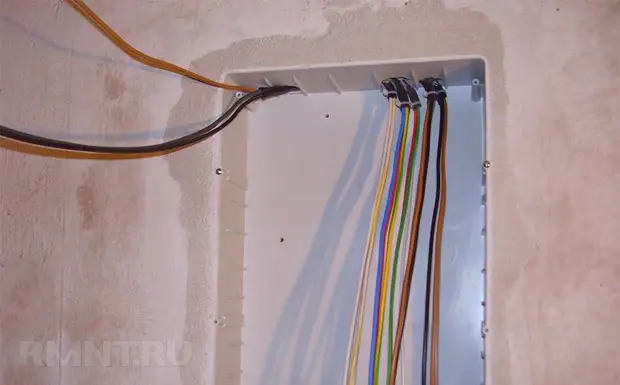

После прокладки в квартире проводов и кабелей, следующим шагом будет соединение их в распределительных коробках. Для этого используется нож для разделки кабелей, кусачки-бокорезы, плоскогубцы, щипцы (клещи) для снятия изоляции.

Кусачками подрезаются концы кабелей до необходимой длины, ножом снимается наружная изоляция. Изоляцию с каждого проводника рекомендуется снимать только специальными щипцами. Во-первых, при большом объеме работ, проводимых своими руками, это позволит значительно сократить время на эту операцию. Во-вторых, если снимать изоляцию ножом, можно повредить жилу, оставив на ней кольцевую риску. При скручивании проводников друг с другом, жила может сломаться по риске.

Соединение проводов в квартире производится скруткой, спайкой, на винтах или клеммами. Винты или клеммы использовать не всегда удобно по причине ограниченного пространства в распределительной коробке. Самый простой и в то же время достаточно надежный способ – это скрутить проводники плоскогубцами и пропаять скрутку оловянно-свинцовым припоем. Все соединения изолируются друг от друга изоляционной лентой или термоусадочными трубками.

В последнее время производятся специальные колпачки для соединения проводников. Используя их, можно быстро и качественно скрутить провода, и после этого соединения останутся изолированными друг от друга. Соединения кабелей вне распределительных коробок не допускается.

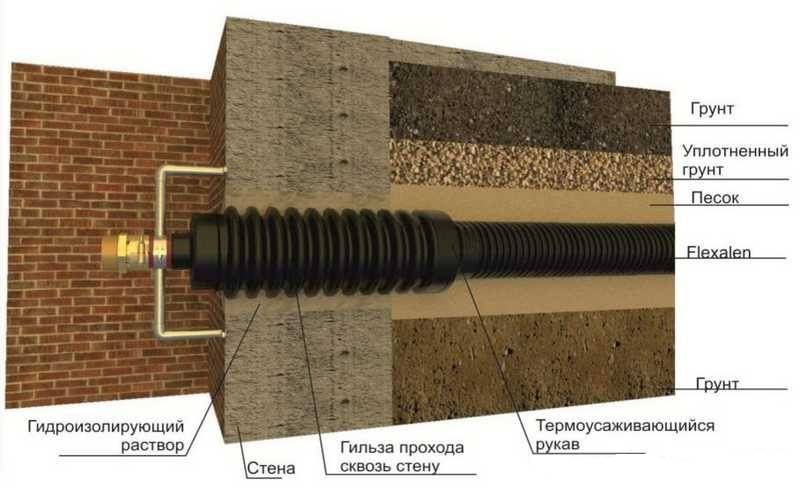

Кабели для прокладки в земле

При выборе провода для подземного ввода в дом следует обращать внимание только на качественную и надёжную продукцию, так как очень частой проблемой подобного ввода является пробой на землю. Современные кабели, изготовленные специально для прокладки в земле, имеют следующую изоляцию:

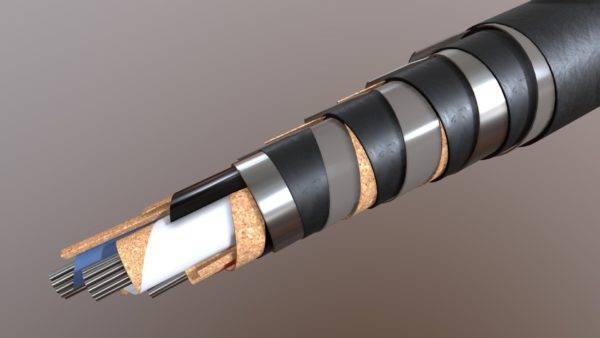

Современные кабели, изготовленные специально для прокладки в земле, имеют следующую изоляцию:

  • Спрессованная бумага со специальной пропиткой.
  • Полиэтилен.
  • Поливинилхлорид.

Очень часто используют проводники ВБбШв или ПвБШв, которые помимо стандартной изоляции имеют ленточную броню. Кабель ААБл также популярен, но имеет меньшую стоимость, так как его оболочка выполнена из алюминия. Там, где существуют риски повреждений, чаще всего используют ПвКШп с проволочной сеткой.

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Устройство и материал

Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.

Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.

По конструкции кабельная продукция бывает:

  • одножильная (однопроволочная);
  • многожильная (многопроволочная).

Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.

Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.

Сечение кабеля

Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.

Толщина изоляции и оболочки

Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.

Выбор и монтаж кабеля необходимо доверять профессионалам.

Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.

Маркировка кабеля

Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:

  • марку провода;
  • наименование предприятия-изготовителя;
  • дату выпуска;
  • количество жил и их сечение;
  • величину напряжения.

Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.

Цвета жил

Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.

Цвета проводов в электрике регламентированы нормативными документами.

Монтаж кабеля от столба к дому

Прежде чем начать монтаж СИП-кабеля от столба к дому, выполните замеры. Сначала определяют расстояние от фасада дома до ближайшей опоры. От места крепления настенного крюка до оси столба должно быть не более 25 м. Если расположение опор и дома не позволяют получить указанное расстояние, то придётся устанавливать подставной столб. Для подключения дома к источнику электроэнергии обычно используют кабель марки СИП-4 2х16 или 4х16 в зависимости от выбранного количества подводимых фаз. При покупке кабельной продукции лучше не экономить. Берите провод с запасом, чтобы не останавливать монтаж из-за недостаточной длины подключаемого проводника.

Подключение СИП на столбе к основной линии электропередач выполняют при помощи прокалывающих зажимов. Производители выпускают широкий ассортимент таких изделий, обладающих разными характеристиками.

Популярные статьи  Ручная и автоматическая электродуговая сварка

Правила монтажа СИП кабеля от столба к дому

Например, некоторые зажимы предназначены для подключения к линии без снятия напряжения. Изоляция срывной головки от прокалывающих контактов позволяет безопасно работать под нагрузкой. При выборе рекомендуется учитывать условия проведения монтажно-ремонтных работ, особенности воздушной линии и сечение используемых проводов.

Если основная линия протянута с использованием оголённых проводников, то для подключения СИП потребуется специальный зажим, имеющий контакты с гладкой поверхностью с одной стороны и с зубьями с другой. Если линия смонтирована при помощи СИП, то покупайте обычные прокалывающие зажимы для соединения самонесущих изолированных проводников.

На опоре устанавливают бандажный крюк, а на стене дома монтируют настенный крюк. Устанавливают анкерные зажимы, вручную натягивают кабель и фиксируют его в натянутом положении.

Выбор и расчет вводного кабеля

Выше упоминался алюминиевый кабель АВВГ 2х10 мм2, возможно Вы задавались вопросом откуда взялась цифра? Все очень просто, перед покупкой мы сделали предварительный расчет этого проводника.

Расчет сечение кабеля для ввода в дом осуществляется по максимальному допустимому току, при котором нагрев проводника не вызовет повреждение изоляции вводного кабеля.

Т.е. наш кабель должен длительное время выдерживать ток, при котором сработает тепловой расцепитель автомата.

Ток срабатывания теплового расцепителя принимается большим на 15-20% чем номинальный ток автомата и рассчитывается по формуле:

Расчет тока теплового расцепителя

Теперь из ПУЭ, в таблицах 1.3.4 для медных проводников и 1.3.5 для алюминиевых проводников, мы выбираем необходимое сечение кабеля проложенного в одной трубе из столбца «одного двухжильного», равное или ближайшее большее.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Сечение токопроводящеи жилы, мм2 Ток, А, для проводов, проложенных
открыто в одной трубе
двух одножильных трех одножильных четырех одножильных одного двухжильного одного трех- жильного
0,5 11
0.75 15
1 17 16 15 14 15 14
1,2 20 18 16 15 16 14,5
1,5 23 19 17 16 18 15
2 26 24 22 20 23 19
2,5 30 27 25 25 25 21
3 34 32 28 26 28 24
4 41 38 35 30 32 27
5 46 42 39 34 37 31
6 50 46 42 40 40 34
8 62 54 51 46 48 43
10 80 70 60 50 55 50
16 100 85 80 75 80 70
25 140 115 100 90 100 85

Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Сечение токопроводящеи жилы, мм2 Ток, А, для проводов, проложенных
открыто в одной трубе
двух одножильных трех одножильных Четырех одножильных одного двухжильного одного трех- жильного
2 21 19 18 15 17 14
2,5 24 20 19 19 19 16
3 27 24 22 21 22 18
4 32 28 28 23 25 21
5 36 32 30 27 28 24
6 39 36 32 30 31 26
8 46 43 40 37 38 32
10 60 50 47 39 42 38
16 75 60 60 55 60 55
25 105 85 80 70 75 65

Выбор счетчика электрического однофазного

При выборе счетчика электроэнергии мы руководствовались следующими критериями:

  • однофазный;
  • номинальный (максимальный) ток;
  • способ крепления;
  • принцип действия прибора.

Так как мы живем в современном мире, соответственно нам хотелось иметь современный счетчик электроэнергии с электронным дисплеем. В магазине нам предложили счетчик однофазный многотарифный Энергомера СЕ 102

Счетчик однофазный многотарифный Энергомера СЕ 102

Он полностью соответствует нашим критериям выбора, вот список его характеристик:

  • Класс точности 1
  • Число тарифов 4
  • Частота измерительной сети, Гц 50±2,5
  • Номинальное напряжение, В 230
  • Базовый (максимальный) ток, А 5 (60); 10 (100)
  • Стартовый ток, мА 10; 20
  • Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
  • Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
  • Диапазон рабочих температур, °С от минус 45 до плюс 70

Схема подключения счетчик Энергомера СЕ 102

Схема подключения счетчик

Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

  1. Провод СИП 2х16 длинной — 12 метров;
  2. Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
  3. Зажимы прокалывающие ответвительные — 2 штуки;
  4. Оцинкованный уголок с отверстиями — 1 штука;
  5. Герметичная коробка с DIN рейкой — 1 штука;
  6. ПВХ гофра с креплениями — 20 метров;
  7. Двужильный медный кабель АВВГ 2х10 — 15 метров.
  8. Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Автомат на ввод в дом

Со стороны дачного кооператива: электрик забрался на столб, закрепил на металлическом хомуте ещё один анкерный зажим. Затем в этом зажиме, при помощи клина,  он закрепил провод СИП. А при помощи ответвительных зажимов с прокалыванием изоляции СИП подключил наш провод к магистральной линии

Монтаж СИП на столбе

Зажим прокалывающий ответвительный для СИП

Вступление

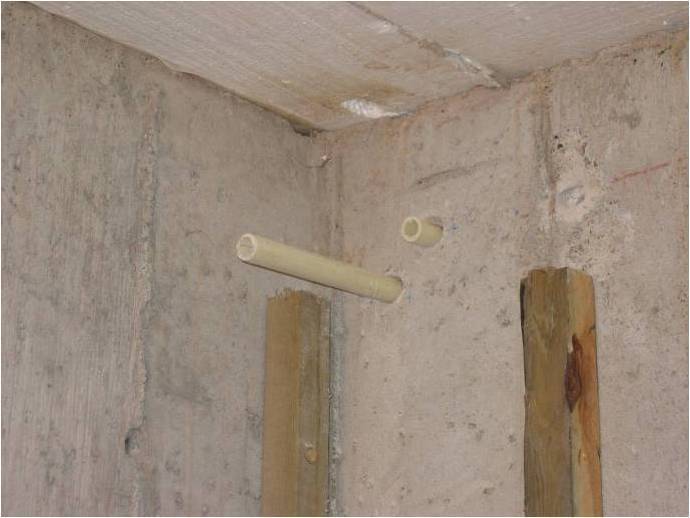

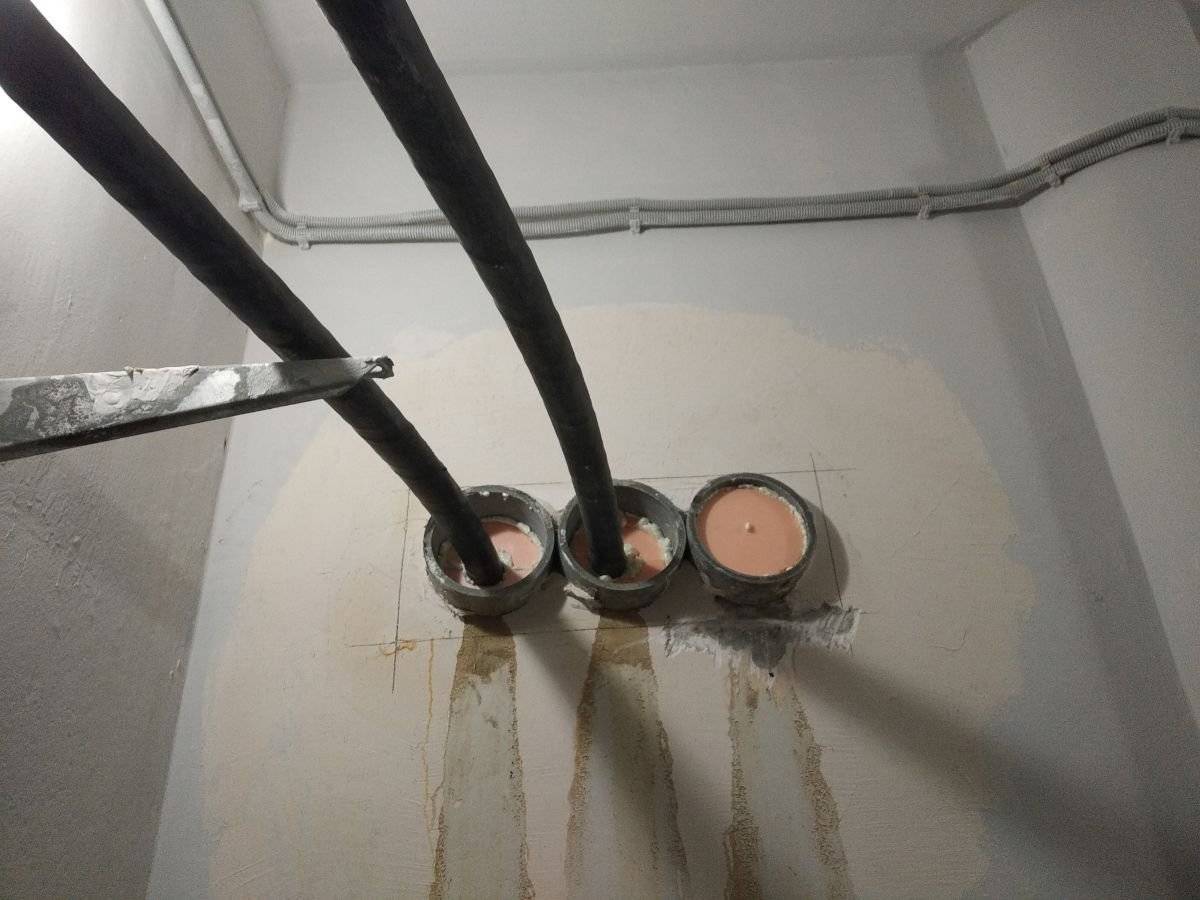

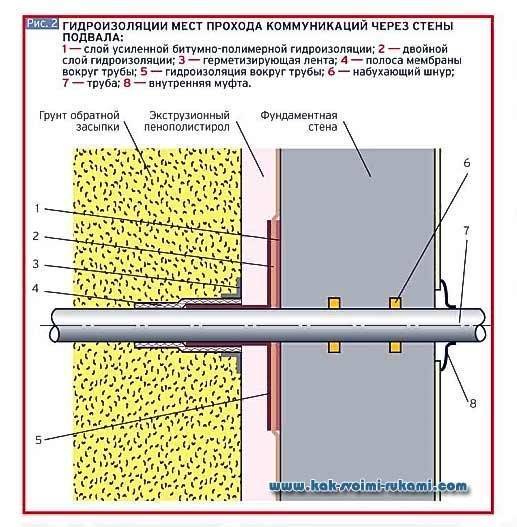

В монтаже электропроводки квартиры и дома, не избежать работ по устройству прохода кабеля через стену. Посмотрим на нормативные требования к таким работам и практику их исполнения.

Но для начала заметим, что в данных работах, кроме, нормативного, есть организационный этап. Так как от работ подобного типа (демонтаж, штробление и т.п.) образуется много строительного мусора, вам заранее нужно продумать его утилизацию.

Для утилизации каменных отходов подобных работ, нужно арендовать специальные мусорные контейнера. Для утилизации проката черных и цветных металлов, разумно присмотреть компанию по скупке металлолома, например тут https://www.metallrutorg.ru/. Это будет не только удобно, но и выгодно.

Выводы и полезное видео по теме

Для более полной информации относительно устройства электрической проводки на площади квартиры рекомендуется просмотреть ролик-описание процессов.

Ознакомление с видео позволит обогатить имеющийся опыт, что лишь положительно отразится на качестве исполнения работ.

Электрическая проводка, выполненная собственноручно в условиях городской квартиры, – вполне допустимый вариант. Однако есть свои «но» в решении вопроса таким способом.

Во-первых, не стоит браться за это дело, если нет ни малейшего опыта электромонтажа. Во-вторых, замышляя самостоятельное исполнение работ, изначально думать нужно о собственной безопасности и только во вторую очередь о собственной выгоде.

Поделитесь с читателями вашим опытом самостоятельного заведения проводки в квартиру, подключения розеток и выключателей. Пожалуйста, оставляйте , задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
