Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

Правильная прокладка силового кабеля

Если от электрической станции (распределительного устройства) до ввода потребителя, кабель прокладывается обособлено, необходимо выполнить лишь механические требования.

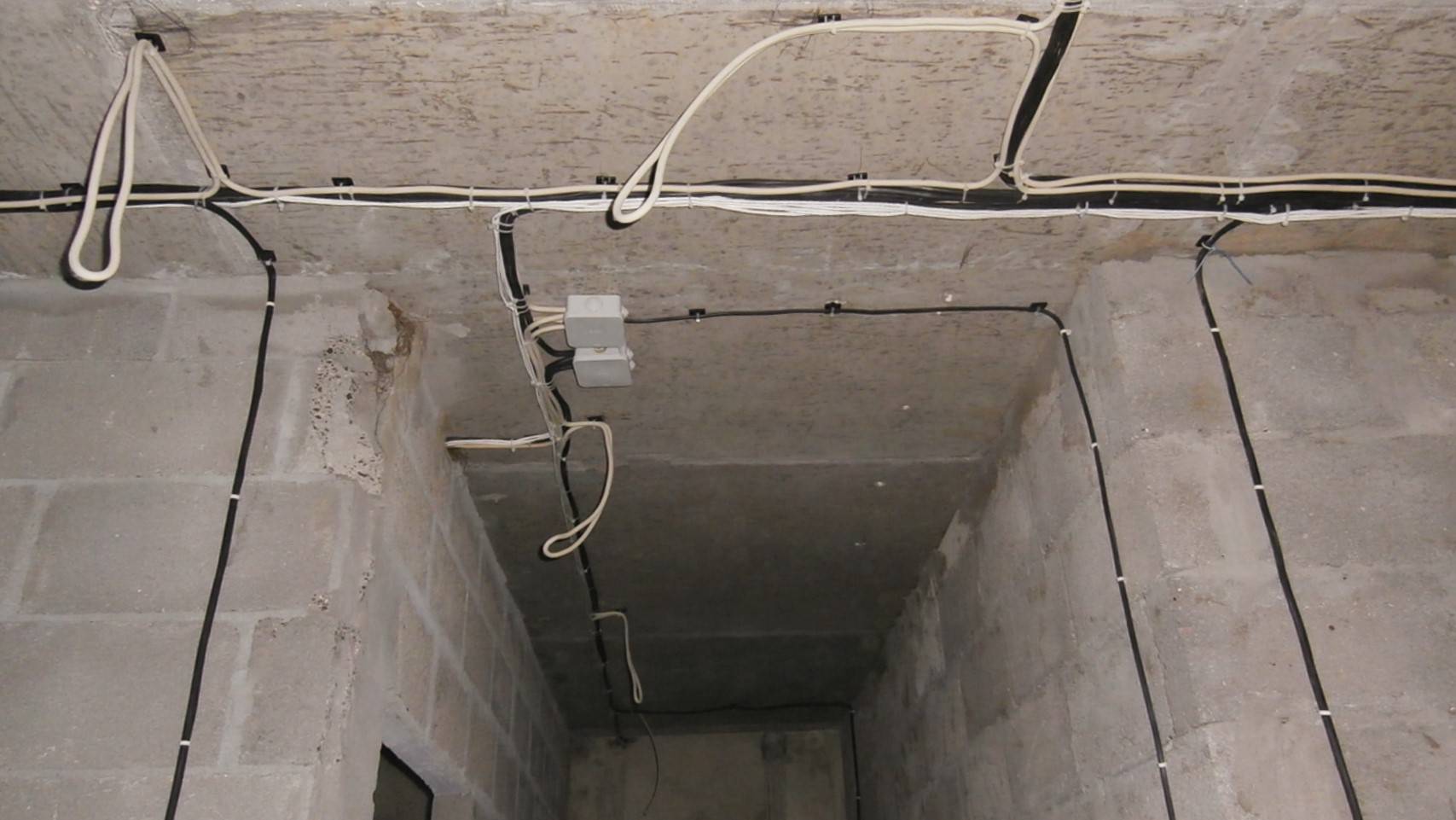

Вдоль стен или несущих конструкций, проводка крепится на монтажные клипсы. Если прочность точек крепления вызывает сомнения — можно провести силовой кабель по направляющей: бандажной стальной полосе или несущему тросу.

Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

Воздушная прокладка (кабель свободно висит от одной точки крепления до другой) требует либо прочной несущей оболочки, либо система подвеса. Чаще всего используется стальной трос.

Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

Если провод является самонесущим, применяются специальные натяжные зажимы. Кабель в точке подхода к стене или иной конструкции, фиксируется в приспособлении, а его свободный конец направляется к точке ввода.

Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

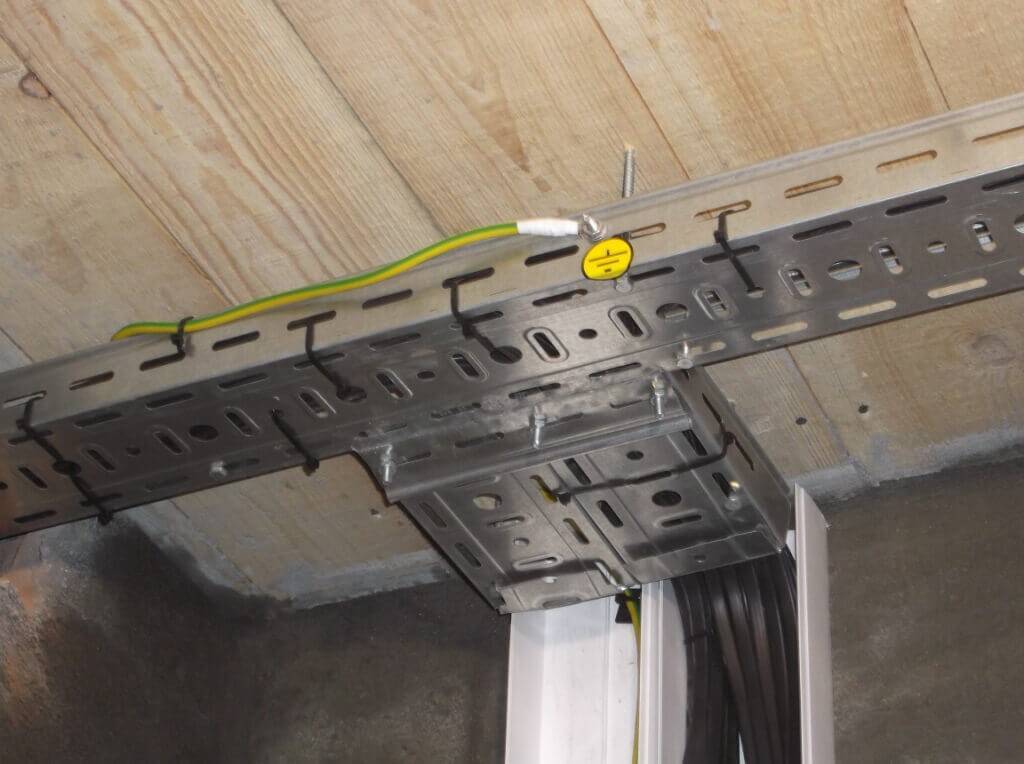

Широко распространена прокладка силового кабеля в лотках. Никаких приспособлений не требуется, провод укладывается в короб и закрывается крышкой. Существуют лишь некоторые ограничения. Совместная прокладка силовых и слаботочных кабелей регламентирована. Правилами устройства электроустановок. Жестких запретов нет, за исключением резервирующих линий питания. Они прокладываются отдельно.

По остальным случаям есть рекомендации:

Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

Дело в том, что силовые кабели (если они не в стальной броне, подключенной к защитному заземлению), формируют достаточно сильные помехи. Нейтрализовать их с помощью фильтров сложно: при изменении нагрузки, меняется и характер помехи. А силовой кабель редко находится под стабильной нагрузкой.

Поэтому силовые, сигнальные (связь, компьютерные сети, телевидение), и управляющие линии необходимо разносить. Как минимум, по разным сторонам короба, а лучше в отдельные лотки.

Вне зависимости от способа прокладки, ввод наружного кабеля в помещение осуществляется с помощью изогнутой трубы, предотвращающей проникновение влаги в помещение. Кабель должен входить в нее снизу вверх, иначе по оболочке во входной щиток может попасть влага.

Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

2.3.132

Кабельные сооружения, за исключением эстакад,
колодцев для соединительных муфт, каналов и камер, должны быть обеспечены
естественной или искусственной вентиляцией, причем вентиляция каждого отсека
должна быть независимой.

Расчет вентиляции кабельных сооружений определяется, исходя
из перепада температур между поступающим и удаляемым воздухом не более 10°С.
При этом должно быть предотвращено образование мешков горячего воздуха в
сужениях туннелей, поворотах, обходах и т. д.

Вентиляционные устройства должны быть оборудованы
заслонками (шиберами) для прекращения доступа воздуха в случае возникновения
возгорания, а также для предупреждения промерзания туннеля в зимнее время.
Исполнение вентиляционных устройств должно обеспечивать возможность применения
автоматики прекращения доступа воздуха в сооружения.

При прокладке кабелей внутри помещений должен быть
предотвращен перегрев кабелей за счет повышенной температуры окружающего
воздуха и влияний технологического оборудования.

Кабельные сооружения, за исключением колодцев для
соединительных муфт, каналов, камер и открытых эстакад, должны быть оборудованы
электрическим освещением и сетью для питания переносных светильников и
инструмента. На тепловых электростанциях сеть для питания инструмента
допускается не выполнять.

Укладка кабеля в земле в трубах

Все вышеизложенное касается прокладки бронированных кабелей. Однако из-за их высокой стоимости чаще всего применяют метод с укладкой в землю привычных марок без всякой брони ВВГ, АВВГ и им подобных.

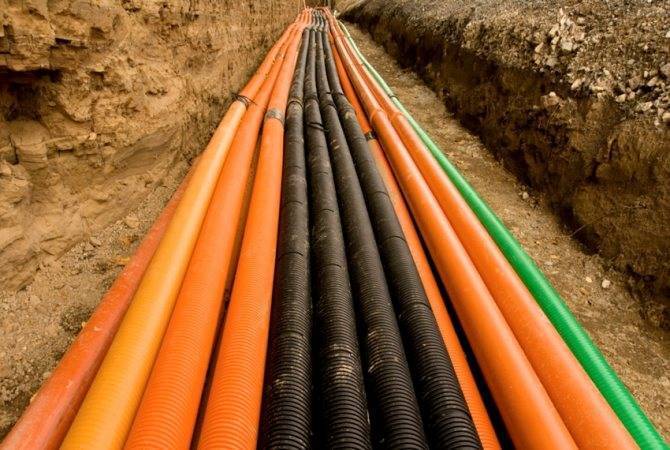

Здесь применяется защита в виде труб:

металлических

ПНД

двустенных гофрированных (DKC 121950 или Промрукав)

В последних могут закладываться как эл.кабели, так и сетевые и телекоммуникационные.

Ошибка №13
Полипропиленовые и канализационные категорически запрещены, также, как и металлорукав.

Для силовых кабелей 0,4кв применяют гофрированную трубу красного или черного цвета. Для слаботочки – синего.

Такая гофра по своим свойствам гораздо лучше асбестовых труб, широко применяемых ранее.

Трубы делятся по степени сопротивления сжатию. И способны выдерживать давление в несколько сотен кН.

Одев специальные уплотнительные резинки, отрезки таких гофротрубок можно соединять между собой муфтами.

Степень защиты соединения – IP67!

Коэффициент заполнения кабеля в трубе и гофре должен быть 1,4. Что это означает?

Ошибка №14
Диаметр гофры или трубы должен быть таким, чтобы кабель в нем занимал не более 40% всего пространства.

При этом обратите внимание, что не все ПНД трубы одинаково полезны для подземной прокладки кабельных линий. Подавляющее большинство из них являются трубами для холодного водоснабжения с рабочей температурой до 40С

А некоторые кабели в нормальных режимах при максимуме нагрузок нагреваются до 90С! Вот соответствующие письма и документы о запрете ПНД труб от Россетей и Росстандарта.

Правда относится это в первую очередь к высоковольтным КЛ, поэтому для вашего частного домика в принципе мало что меняется, можете использовать.

В каких случаях еще применяют трубы? Например, в тех, когда нет физической возможности выполнить определенные требования и нормативы минимальных расстояний:

при прокладке в непосредственной близости от деревьев или сквозь них

#gallery-8 {
margin: auto;
}
#gallery-8 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-8 img {
border: 2px solid #cfcfcf;
}
#gallery-8 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

сближении или пересечении с трубопроводами или другими эл.сетями

В таких стесненных условиях допускается уменьшение расстояния, но с обязательным применением труб. Они защищают:

от механических воздействий и ударов

от блуждающих токов

от агрессивных почв

от грызунов

При большой протяженности трассы (десятки метров), затягивать кабель в трубу лучше всего специальной протяжкой с кабельным чулком.

А чтобы эту протяжку засунуть во внутрь, воспользуйтесь пылесосом и крепкой веревочкой. Веревка будет веселей затягиваться, если на ее конец прикрепить кусок пробки или целлофановый пакет.

Ошибка №15
При стыковке металлических отрезков трубы, ни в коем случае не применяйте сварку, если кабель уже затянут во внутрь.

В этом случае лучше использовать резьбовые соединения, либо затягивать ввод в изначально прямой отрезок, а затем выгибать его трубогибом.

Сменяемость электропроводки

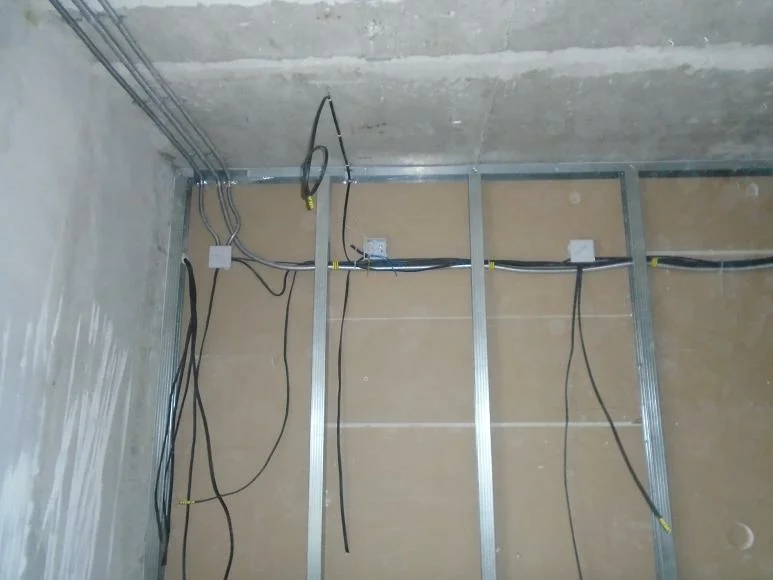

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

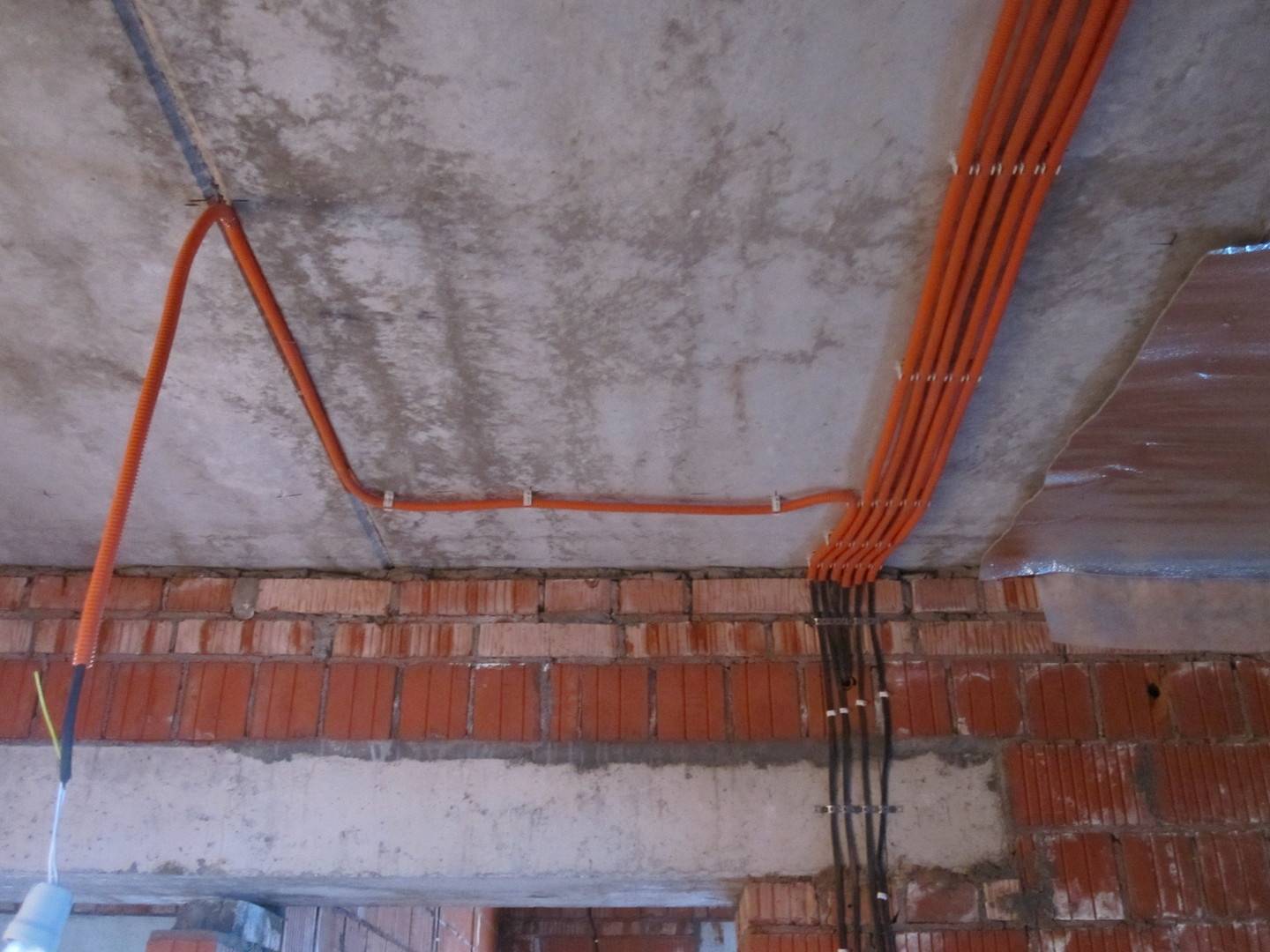

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

Чтобы вы поняли, если кто-то говорит о сменяемости проводки в гофре, речь в первую очередь идет о вертикальных участках от потолка к розеткам.

Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

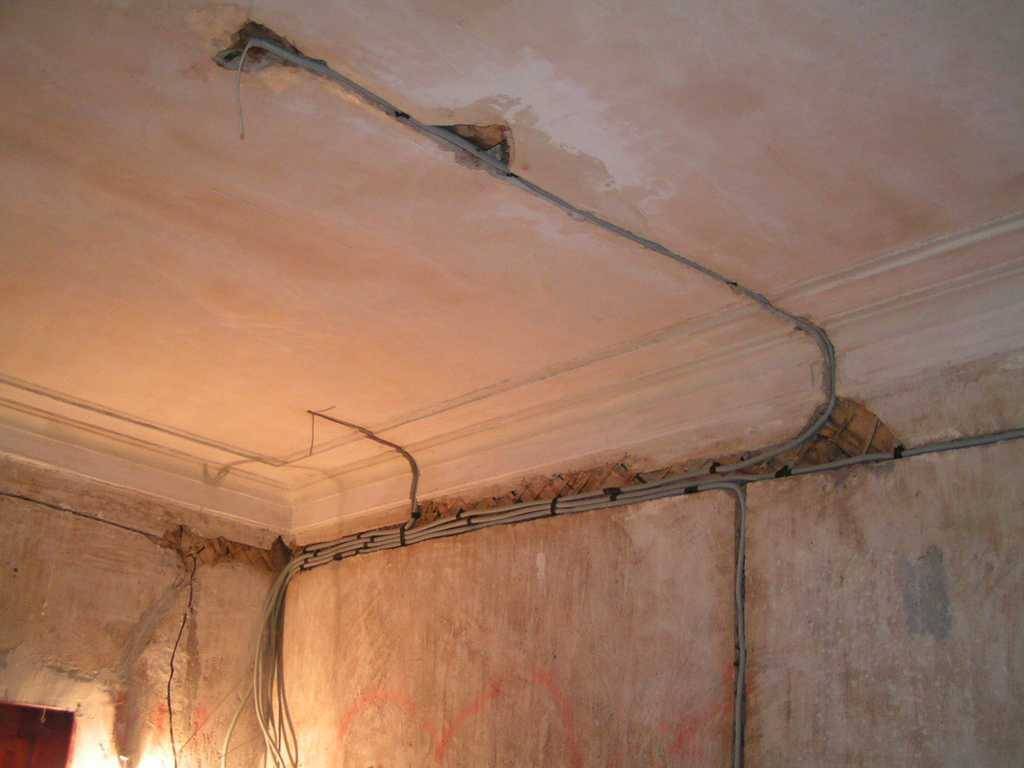

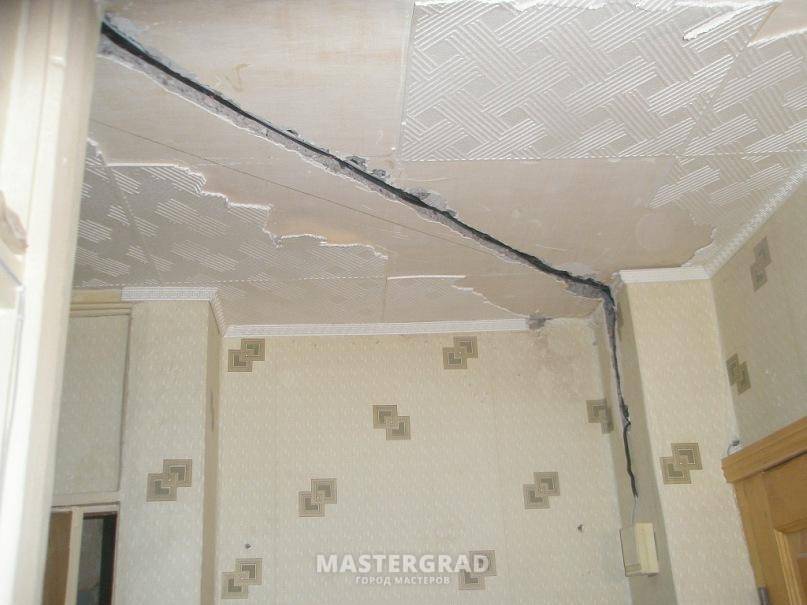

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Популярные статьи  Калькулятор маркировки резисторов с проволочными выводами

2.3.126

Маслонаполненные кабели низкого давления должны
крепиться на металлических конструкциях таким образом, чтобы была исключена
возможность образования вокруг кабелей замкнутых магнитных контуров; расстояние
между местами крепления должно быть не более 1 м.

Стальные трубопроводы кабельных маслонаполненных линий
высокого давления могут прокладываться на опорах или подвешиваться на
подвесках; расстояние между опорами или подвесками определяется проектом линии.
Кроме того, трубопроводы должны закрепляться на неподвижных опорах для предотвращения
возникновения в трубопроводах температурных деформаций в условиях эксплуатации.

Воспринимаемые опорами нагрузки от веса трубопровода не
должны приводить к каким-либо перемещениям или разрушениям фундаментов опор.
Количество указанных опор и места их расположения определяются проектом.

Механические опоры и крепления разветвительных устройств на
линиях высокого давления должны предотвращать раскачивание труб разветвлений,
образование замкнутых магнитных контуров вокруг них, а в местах креплений или
касаний опор должны быть предусмотрены изолирующие прокладки.

Способ крепления

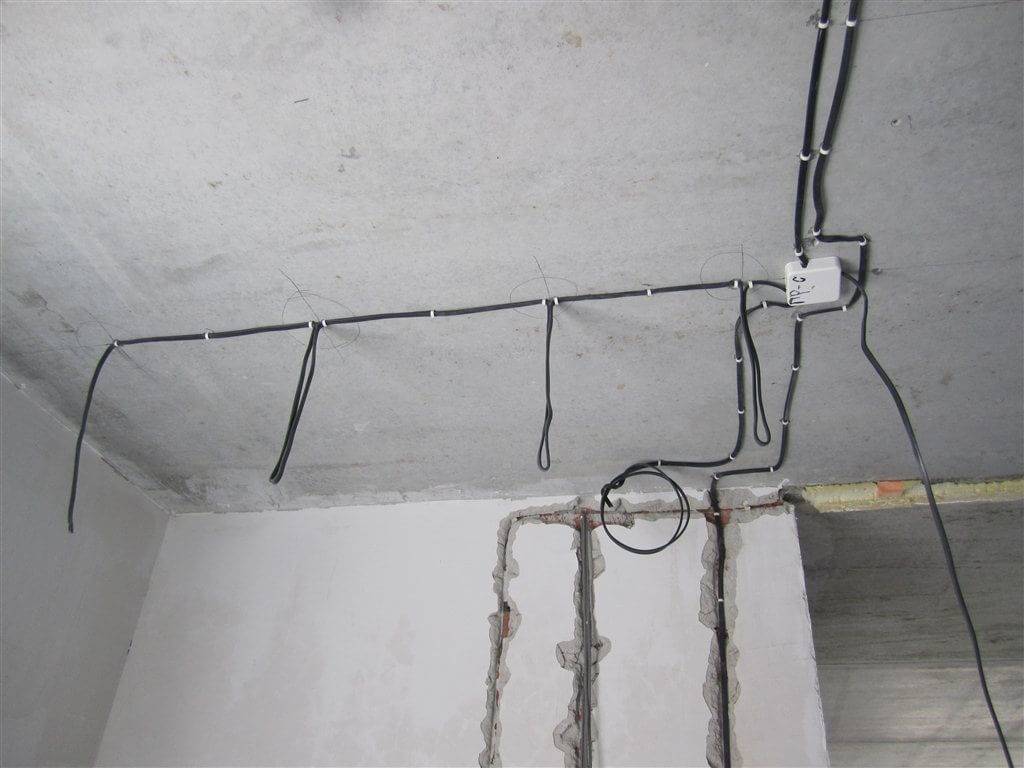

При прокладке без гофры, кабель как правило крепится стяжками, либо дюбель хомутами, имеющими в своем составе эти самые стяжки.

Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.

Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.

Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом.

А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.

Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.

2.3.139

При пересечении кабельными линиями рек, каналов и
т. п. кабели, как правило, должны заглубляться в дно на глубину не менее 1 м на
прибрежных и мелководных участках, а также на судоходных и сплавных путях; 2 м
при пересечении кабельными маслонаполненными линиями.

В водоемах, где периодически производятся дноуглубительные
работы, кабели заглубляются в дно до отметки, определяемой по согласованию с
организациями водного транспорта.

При прокладке кабельных маслонаполненных линий 110-220 кВ
на судоходных реках и каналах в целях защиты их от механических повреждений
рекомендуется заполнять траншеи мешками с песком с последующей наброской
камней.

2.3.108

В местах, где изменяется направление трассы
кабельных линий, проложенных в блоках, и в местах перехода кабелей и кабельных
блоков в землю должны сооружаться кабельные колодцы, обеспечивающие удобную
протяжку кабелей и удаление их из блоков. Такие колодцы должны сооружаться
также и на прямолинейных участках трассы на расстоянии один от другого,
определяемом предельно допустимым тяжением кабелей. При числе кабелей до 10 и
напряжении не выше 35 кВ переход кабелей из блоков в землю допускается
осуществлять без кабельных колодцев. При этом места выхода кабелей из блоков
должны быть заделаны водонепроницаемым материалом.

Укладка сигнальной ленты или кирпича

Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.

Ошибка №9
Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.

То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.

Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.

Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!

Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.

Ошибка №10
Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.

Кстати, то же самое относится и к ленте.

Особенно, если в одной траншее лежит одновременно несколько кабелей.

Ошибка №11
Нельзя просто так посередине заложить одну узкую ленту.

Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.

Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.

Ошибка №12
При этом силикатный или дырчатый кирпич применять запрещается.

В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.

Способы крепления

Несмотря на всю универсальность кабельных коробов, потребуется выполнить правильный монтаж элементов. Для этого существуют различные варианты. Выбор конкретного зависит от типа поверхности, на которую планируется устанавливать короба. Далее представлены распространенные варианты крепления кабельных каналов.

Саморезы

Указанный вариант фиксации используется на поверхностях из дерева или гипсокартона. Крепеж осуществляется саморезами по дереву, длиной в 40 мм. При этом необходимо учитывать количество и сечение прокладываемых проводов. От этого фактора зависит периодичность расположения саморезов. Как правило, достаточно выдерживать шаг в пределах от 40 до 50 см. Для ускорения монтажа лучше использовать шуруповерт.

Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

Дюбель-гвозди

Данный способ актуален для бетонных и кирпичных стен, которые встречаются в квартирах и частных домовладениях. Для этого потребуется перфоратор с шестимиллиметровым буром и дюбель-гвозди. Шаг установки фиксирующих элементов должен составлять 45 см. При этом рекомендуется сначала проделать отверстия в пластиковом коробе, а после переноса точек крепления на стену просверлить в ней отверстия с помощью перфоратора.

Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

«Клопы»

Использование «клопов» является наилучшим вариантом крепежа кабельных каналов на алюминиевый профиль или металлическую поверхность толщиной не более 2 мм. «Клопы» — это саморезы по металлу, которые комплектуются пресс-шайбой. Их вкручивание не требует предварительной подготовки поверхности, но лучше применить шуруповерт.

Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

Жидкие гвозди

Крепить короба для прокладки электропроводки без сверления допускается в крайних случаях, когда невозможно применить любой из ранее представленных вариантов. Такие ситуации наблюдаются при выполнении монтажа кабель-канала на металлическую поверхность толщиной более 2 мм или на плитку в санузле. Как правило, жидкие гвозди используются в виде вспомогательного крепежного элемента.

Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

2.3.126

Маслонаполненные кабели низкого давления должны
крепиться на металлических конструкциях таким образом, чтобы была исключена
возможность образования вокруг кабелей замкнутых магнитных контуров; расстояние
между местами крепления должно быть не более 1 м.

Стальные трубопроводы кабельных маслонаполненных линий
высокого давления могут прокладываться на опорах или подвешиваться на
подвесках; расстояние между опорами или подвесками определяется проектом линии.
Кроме того, трубопроводы должны закрепляться на неподвижных опорах для предотвращения
возникновения в трубопроводах температурных деформаций в условиях эксплуатации.

Воспринимаемые опорами нагрузки от веса трубопровода не
должны приводить к каким-либо перемещениям или разрушениям фундаментов опор.
Количество указанных опор и места их расположения определяются проектом.

Механические опоры и крепления разветвительных устройств на
линиях высокого давления должны предотвращать раскачивание труб разветвлений,
образование замкнутых магнитных контуров вокруг них, а в местах креплений или
касаний опор должны быть предусмотрены изолирующие прокладки.

2.3.120

В кабельных сооружениях кабели рекомендуется
прокладывать целыми строительными длинами, а размещение кабелей в сооружениях
должно производиться в соответствии со следующим:

1. Контрольные кабели и кабели связи следует размещать
только под или только над силовыми кабелями; при этом их следует отделять
перегородкой. В местах пересечения и ответвления допускается прокладка
контрольных кабелей и кабелей связи над и под силовыми кабелями.

Популярные статьи  Клапан автозаполнения на базе Arduino своими руками

2. Контрольные кабели допускается прокладывать рядом с
силовыми кабелями до 1 кВ.

3. Силовые кабели до 1 кВ рекомендуется прокладывать над
кабелями выше 1 кВ; при этом их следует отделять перегородкой.

4. Различные группы кабелей: рабочие и резервные кабели
выше 1 кВ генераторов, трансформаторов и т. п., питающие электроприемники I
категории, рекомендуется прокладывать на разных горизонтальных уровнях и
разделять перегородками.

5. Разделительные перегородки, указанные в п. 1, 3 и 4,
должны быть несгораемыми с пределом огнестойкости не менее 0,25 ч.

При применении автоматического пожаротушения с
использованием воздушно-механической пены или распыленной воды перегородки,
указанные в п. 1, 3 и 4, допускается не устанавливать.

На наружных кабельных эстакадах и в наружных закрытых
частично кабельных галереях установка разделительных перегородок, указанных в
п. 1, 3 и 4, не требуется. При этом взаимно резервирующие силовые кабельные
линии (за исключением линий к электроприемникам особой группы I категории)
следует прокладывать с расстоянием между ними не менее 600 мм и рекомендуется
располагать: на эстакадах по обе стороны пролетной несущей конструкции (балки,
фермы); в галереях по разным сторонам от прохода.

Способы подключения провода на опоре

Для подключения провода СИП к токонесущим линиям электропередачи на опоре применяют несколько вариантов, в зависимости от кабеля ЛЭП.

Для изолированных кабельных линий, чаще всего применяют специальные прокалывающие зажимы, которые выпускаются в широком ассортименте для различных сечений и типов изоляции. Некоторые зажимы могут применяться без снятия напряжения с линии: в их конструкции срывная головка выполнена в изоляции, что позволяет безопасно подключить СИП к ЛЭП. При этом, конструкция прокалывающих зажимов не позволяет использовать их повторно, поэтому все должно быть грамотно рассчитано, без права на ошибку.

А вот для оголённых проводников используют специальные зажимы, которые имеют контакты с гладкой поверхностью и не имеют прокалывающих элементов.

При подключении дома к ЛЭП, все действия лучше согласовать с энергоснабжающей организацией. У таких организаций могут быть свои требования к выполнению подключений и применяемым материалам.

Некоторые «мастера» спускают СИП по столбу и прокладывают его под землей к дому

Но важно понимать, что самонесущий кабель СИП не предназначен для такого монтажа, так как не имеет специальной защиты от вредных воздействий и брони от механических повреждений, вследствие чего предназначен только для прокладки по воздуху

Варианты укладки трубы ПНД для прокладки кабеля

Прокладка кабеля под землей в трубе ПНД может осуществляться надземным или подземным способом, или внутри здания.

Независимо от способа укладки защитного кожуха, существуют определенные правила монтажа:

  • температура окружающей среды должна быть не ниже -30°С;
  • при глубине залегания кабеля более 2 м предусматривается бетонный канал с толщиной стенки 80-100 мм;
  • стыковые соединения должны быть герметичными, для этого используются компрессионные муфты, пресс-фитинги или стыковая сварка;
  • кабели разных сетей не должны располагаться в полости одного канала;

Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

Кабели разных сетей располагают в отдельных каналах

  • запрещается изгиб трубы под острым углом, это может привести к возникновению излома изделия;
  • длина участка между коробами не должна быть больше 25 м;
  • при прокладке кабеля открытым способом вне здания, необходимо применять гофру ПНД черного цвета, которая стойко воздействует ультрафиолетовому излучению;
  • для оттока конденсата, труба должна быть уложена с наклоном в сторону протяжных коробок, где будет собираться влага.

Прокладка кабеля в ПНД трубе внутри здания выполняется в следующей последовательности:

  • выполнение разметки трассы прокладки кабеля;
  • создание штроб в ограждающих элементах помещения (при необходимости);
  • крепление трубы к ограждающим конструкциям здания. При укладке вдоль стен или по потолку применяются специальные держатели с защелками. Крепление к потолку осуществляется посредством металлических скоб;
  • соединение участков трубопровода;
  • заделка отверстий. Для широких и глубоких каналов используется цементный раствор. Для заделки небольших отверстий можно воспользоваться штукатуркой;
  • протягивание кабельных коммуникаций внутри канала, которые должны находиться в свободном состоянии без натяжения.

Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

Трубы ПНД для прокладки кабеля размещаются в предварительно вырытых траншеях

Наружная прокладка кабеля в трубе в земле

Прокладку кабеля в земле в гофре лучше всего осуществлять закрытым способом с обустройством траншеи в земле. Такой вариант имеет больше преимуществ по сравнению с монтажом воздушных трасс. Кабель в земле будет надежно защищен от атмосферных осадков, ультрафиолетовых лучей, температурных перепадов, ветровых нагрузок и других неблагоприятных факторов. К тому же он будет недоступен похитителям цветных металлов.

Процесс укладки кабеля в траншею осуществляется в такой последовательности:

  • выполнение разметки для будущей траншеи;
  • выемка грунта на нужную глубину;
  • утрамбовка дна траншеи с обустройством песчаной подушки толщиной 10-15 см;
  • укладка ПНД трубы;
  • стыкование участков посредством использования контактной сварки. Применение фитингов не допускается, поскольку может быть нарушена целостность трассы;
  • протяжка кабельной продукции внутрь трубы без натяжения при помощи металлической проволоки или специальной протяжки из капрона;
  • засыпка футляра слоем песка толщиной 10-20 см;
  • обратная засыпка траншеи грунтом.

Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

Для использования пригодны только целые трубы, без наличия повреждений и заломов

Бестраншейная прокладка кабеля в земле в ПНД трубе

В стесненных условиях местности, где нет возможности выкопать траншею, применяют бестраншейный способ прокладки силового кабеля в земле. Для этого используется специальное оборудование, при помощи которого осуществляется бурение почвы в горизонтальном направлении. Цена прокладки кабеля в земле за метр погонный будет в 1,5-2 превышать стоимость траншейной укладки коммуникаций, и стартует от 350 руб.

Работы начинаются с пробуривания так называемой «пилотной» скважины при помощи специального наконечника. Он крепится на гибкой штанге, что позволяет ей преодолевать естественные препятствия в земле. Для контроля траектории движения и корректировки его направления наконечник имеет навигационный аппарат и охлаждающие отверстия. Одновременно с бурением подается бетонный раствор, который охлаждает инструмент, укрепляет стенки канала, защищая его от обрушения, и снижает силу трения, возникающую при протаскивании плети коммуникаций.

Далее выполняется расширение скважины при помощи триммера, который устанавливается на место буровой головки. Затем осуществляется протягивание трубы, в которую предварительно просовывается кабельная продукция. Конструкция крепится к специальной штанге установки ГНБ, при помощи которой осуществляется протяжка ее через скважину.

Использование ПНД труб для кабельной продукции является надежным, удобным и дешевым вариантом прокладки силовых коммуникаций. При правильном выборе изделий и соблюдений всех правил монтажа, удастся получить безопасную и долговечную разводку, на которую не будут оказывать влияние множество внешних факторов.

Монтаж в помещении

Внутри помещений также используют несущие конструкции вроде кабель каналов, труб, лотков. Но здесь не так критичны внешние факторы. Так, при открытом монтаже иногда крепят ВВГ к стене пластиковыми скобами, без дополнительной защиты. Если прокладку делают выше роста человека, такой вариант безопасен, огражден от случайных повреждений.

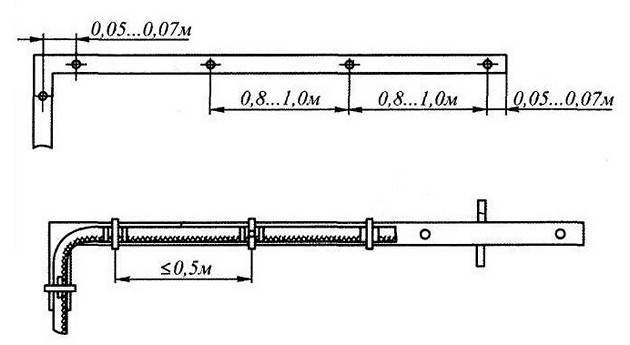

Общие правила прокладки в зданиях и постройках:

  • соблюдать горизонтальный, вертикальный уровень;
  • крепления одиночного кабеля устанавливать не реже 90 см;
  • пучки проводов закрепляют на расстоянии до 50 см;
  • от потолка, пола отступать минимум 15-20 см;
  • от радиаторов отопления — не менее 50 см;
  • от углов дверных, оконных проемов — 10-15 см.

Нельзя допускать пересечения проводников, прокладывать их вплотную друг другу. В любой схеме должна оставаться возможность замены отдельных участков без демонтажа остальных. Соединения в точках коммутации делают путем скрутки, винтовым способом.

2.3.132

Кабельные сооружения, за исключением эстакад,
колодцев для соединительных муфт, каналов и камер, должны быть обеспечены
естественной или искусственной вентиляцией, причем вентиляция каждого отсека
должна быть независимой.

Популярные статьи  Что такое условия единичного повреждения?

Расчет вентиляции кабельных сооружений определяется, исходя
из перепада температур между поступающим и удаляемым воздухом не более 10°С.
При этом должно быть предотвращено образование мешков горячего воздуха в
сужениях туннелей, поворотах, обходах и т. д.

Вентиляционные устройства должны быть оборудованы
заслонками (шиберами) для прекращения доступа воздуха в случае возникновения
возгорания, а также для предупреждения промерзания туннеля в зимнее время.
Исполнение вентиляционных устройств должно обеспечивать возможность применения
автоматики прекращения доступа воздуха в сооружения.

При прокладке кабелей внутри помещений должен быть
предотвращен перегрев кабелей за счет повышенной температуры окружающего
воздуха и влияний технологического оборудования.

Кабельные сооружения, за исключением колодцев для
соединительных муфт, каналов, камер и открытых эстакад, должны быть оборудованы
электрическим освещением и сетью для питания переносных светильников и
инструмента. На тепловых электростанциях сеть для питания инструмента
допускается не выполнять.

Съемные крышки лотков

При монтаже кабельной трассы нужно учитывать, что крышки лотков не являются частью данной конструкции, поэтому их не следует заземлять. По той причине, что съемная крышка с заземлением исходно имеет отличный уровень защиты от поражения током. Изделия, предоставляемые компанией ДСК, монтируются очень просто и быстро. Для установки достаточно выбрать наилучший способ: с помощью просверливания отверстий в стене, или при помощи подвесов. На каждой из поверхностей данной конструкции имеются специальные контуры и дополнительные аксессуары. Для фиксации заземляющего провода можно применять болт марки М5.

Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

Требуется правильно и конструктивно подходить к данной работе, ведь благодаря этому можно быть уверенным в защите от поражения электрическим током при коротком замыкании, которое сразу передается на корпус основания.

Прокладка кабеля в кабель канале

Выполнение монтажа проводки по деревянному строению с применением кабельного канала (иначе называемого коробом) обладает большим количеством плюсов и значительно меньшим числом минусов по сравнению с иными методами электрофицирования строений из дерева.

Можно ли проложить кабель ВВГ НГ 4х150 по кабельной трассе без лотков или обязательно уложить в лотки?

  • основным отрицательным моментом следует считать тот, что вся прокладка идет по верху, собирая пыль и мешая ровненько установить, например, тумбочку или шкаф;
  • раскрашенный канал имеет стоимость в два-три раза большую, чем обычный;
  • еще, я думаю, мало кому придется по душе, что на рынках вечно отсутствуют соединители и уголки (они, правда могут быть привезены под заказ и пр., правда, в таком случае, как правило, не устраивают сроки поставок). Есть, конечно, альтернативный вариант – спецмагазины, да, только там цены «кусаются»… Для выхода из положения в подобных случаях, предлагаю применять в качестве маскиратора швов на каналах обычный герметик, подобрав его в тон к расцветке канала.

Выпускается кабельный канал «палками», длина которых 2 метра. В первую очередь, надо освободить канал от крышки (если это надо, то укоротить его и сделать вырезы). Если монтаж ведется по стене из кирпича, то потребуется перфоратор. Шестимиллиметровый бур и дюбель-гвозди (обычно размером 6х40 мм).

Прикладываем канал к нужному месту на стене и высверливаем отверстие сквозь его дно. В это отверстие вставляем и вворачиваем дюбель-гвоздь. На стандартную «палку» кабель-канала требуется 4-5 дюбель-гвоздей. Для крепления на стену из дерева применяем обычный шуруповерт и саморезы, имеющие плоские шляпки. После закрепления канала, можно проложить в них провода. В случае большого количества проводов, можно применить в нескольких местах временное закрепление, изготовленное из маленьких кусочков крышки от канала, установив их на расстоянии 1-2 метра. Размер таких временных крепежей может быть 0.1-0.2 м. Это поможет придержать кабель и не позволит ему выпасть из короба.

Если в помещении слишком много углов и поворотов, либо стены, мягко говоря, не очень ровные, то проложить кабельный канал может быть весьма затруднительно. Ведь прокладка канала по кривой стене – процесс почти невозможный. Это, конечно, можно сделать, но результат получится не шибко приятным. Именно поэтому поверхность стен для прокладки коробов должна быть ровной, а сама работа должна выполняться специалистом, имеющим определенные навыки.

Вот, пожалуй, и все, что можно рассказать о том, что же такое кабель-канал и как выполнять монтаж проводки с использованием оного. Естественно, каждый волен выбирать самостоятельно, главное, чтобы результат был безопасным и красивым.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Требования, предъявляемые ПУЭ к защите

Защита электрических линий считается самым главным условием укладки проводов в траншее под землёй. При этом согласно ПУЭ к подземной электропроводке предъявляется целый перечень требований.

  • В месте вхождения электрической линии в дом кабель помещается в муфту, из асбестоцемента, которая выступает не менее чем на 60 см с каждой стороны стены.
  • На всей продолжительности подземной электропроводки кабели защищаются кирпичом, уложенным поперёк проводам или асбестоцементной трубой. Это необходимо для защиты электросети от просадок почвы.
  • При прокладке нескольких проводов в одной траншее расстояние между соседними кабелями не должно быть меньше 10 см для сети 10 кВ, 25 см, если это высоковольтная сеть 20-35 кВ и 50 см между проводами разных организаций.
  • Проложенные в траншее провода должны засыпаться слоем грунта с укладкой механической защиты или сигнальной ленты.
  • Сигнальную ленту нельзя укладывать непосредственно на кабель. От провода до маяка, должно быть, не меньше 25 см по вертикали. В случае прокладки в траншее нескольких проводов ленты укладываются отдельно над каждым кабелем.
  • В случае пересечения кабельной линией других коммуникационных систем сигнальную ленту укладывают не ближе 200 см от смежных коммуникаций.

Общие правила безопасности для незащищенного изолированного провода

С точки зрения опасности прикосновения, незащищенный изолированный провод рассматривается, как неизолированный, то есть голый. Что такое незащищенный кабель? Это проводник, имеющий лишь изоляцию жил и внешнюю оболочку (или без нее, как СИП). То есть, при механическом воздействии острым предметом, можно коснуться токопроводящих жил.

Защищенным считается кабель, имеющий бронированную оболочку, либо уложенный в прочный короб (трубу).

  • Расстояние от земли до незащищенного провода должно быть не менее 2.75 метров. То есть, если ваш забор высотой от 3 м, задача упрощается.
  • Материал оболочки при открытой прокладке (без защитного короба или рукава) подбирается с учетом внешней среды. Защита от мороза, перегрева, ультрафиолетовых солнечных лучей.
  • Разумеется, изоляция должна быть герметичной.
  • Необходимо предусмотреть температурные изменения длины: как забора, так и кабеля. При любых условиях недопустимо возникновение усилия тяжения.
  • По всей протяженности, провода должны иметь доступ для визуального контроля состояния, и ремонта.
  • В местах соединений (коробочки, муфты), необходимо обеспечить запас проводки в виде петли, для повторного соединения.
  • Запрещено использовать кабель в качестве несущей конструкции для иных предметов (даже если провод является самонесущим).

Неформальная рекомендация — лучше использовать кабель с внешней оболочкой белого цвета. В яркий солнечный день проводка меньше нагревается.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
