Как подключить розетку без заземления если есть заземляющий провод

Как установить наружную розетку без заземления?

Сегодня будем устанавливать розетку . Вот она.

Перед установкой необходимо разобрать розетку, чтобы получить доступ к ее контактам и получить возможность закрепить ее на стене. Для этого откручиваем снаружи два болта, которые крепят корпус к основанию.

Вот что нас ждет внутри.

В розетке без заземления всего два контакта, к которым и крепим фазу (коричневая жила) и проводник PEN (голубая жила). Полярность тут не играет роли. Подключаемые провода заводятся в разъемы справа (это только для рассматриваемого случая, а так контакты в разных розетках могут находиться в разных местах) и затягиваются двумя болтами как на фото ниже.

Тут я подключаю провода на весу, т.е. когда розетка еще не закреплена на стене. Мне так удобнее. К установленной розетке провода уже сложнее подключить, так как нужно «изгибаться» и подстраиваться, чтобы жила попала точно в разъем. Далее крепим наружную розетку к стене. В моем случае поверхность не бетонная и я ее просто прикрутил к стене саморезами, но если стена бетонная, то сначала размечаете места крепления, сверлите отверстия и забиваете дюбеля (обычно 6х40 мм).

Должно получиться как-то так.

Теперь устанавливаем крышку на место.

Ага! Нам мешает подходящий провод. Чтобы он не мешал нужно в крышке вырезать для него проем. Это делается ножом или бокорезами в месте, где есть соответствующая разметка.

Крышку с вырезанным проемом для провода ставим на место, закручиваем два болта крепления, подаем на нее электричество и можно смело пользоваться.

Как видите монтаж наружной розетки без заземления очень простой.

Если в вашем доме есть заземление, то читайте: Как установить наружную розетку с заземлением?

Особенности установки заземления в частных домах, на даче

Можно ли при замене розеток в квартире сделать заземление в отдельно взятых розетках?

Жителей частных домов также часто интересует вопрос о том, как сделать заземление в розетке. Обычно, такие дома подсоединены к однофазным сетям с  220 Вт.

При установлении системы заземления на даче, частном доме важно учитывать сопротивление грунтов, на которых расположена конструкция. Те виды грунтов, которые отличаются меньшими показателями сопротивления, достаточно глубоко расположены, поэтому даже при сильных углублениях провода достичь самого высокого результата не получится

Проблему можно решить такими способами:

  • Увеличить глубину, на которой установлены штыри электропроводки;
  • Увеличить количество штырей, площади их расположения.

На даче можно установить своими руками систему, которая состоит из металлических элементов. Для этого нужно подготовить:

  • Профили из металла;
  • Аппарат для сварки;
  • Кувалду;
  • Инструменты для работы с землей.

При выборе места расположения таких профилей нужно учесть, что шина должна удобно «подходить» к щитку распределения. Самым оптимальным расстоянием считается от 3 до 6 метров.

В качестве электродов используют обычные уголки из стали с размерами 50×50. Толщина указанных элементов не должна быть меньше 5 мм. Также можно использовать и оцинкованные трубы, толщина стенок не должна быть больше 3.5 мм.

Этапы:

  1. Делаем разметку.
  2. Роем маленький котлован с глубиной до 1 метра, а также траншею с такой же глубиной.
  3. Подготавливаем электроды с необходимой длиной, обрезаем края под углом.
  4. Вбиваем электроды в землю с помощью кувалды.
  5. Заглубляем электроды таким образом, чтобы они немного выступали над поверхностью — около 200 мм.
  6. Связываем электроды шиной и применяем сварку.
  7. Прокладываем шину в сторону фундамента, привариваем к забитому электроду и укладываем в траншею.
  8. Крепим шину к цоколю.
  9. Чтобы провести провод через цоколь нужно сделать отверстие, вставить в него гильзу из пластика. Сечение провода — 16 или 25 миллиметров квадратных.
  10. Заводим провод к щитку.

Если возникли трудности и не получается правильно забить уголки, необходимо воспользоваться методом, с помощью которого проводят бурление скважин. Это позволит установить профили на нужную глубину. После того, как все электроды будут установлены, их нужно плотно заполнить раствором из грунта. Часто еще добавляют соль, что делает смесь более плотной.

Очень часто для установки системы заземления используют готовые комплекты, которые отличаются удобностью в работе. Их изготавливают заводы, поэтому все характеристики, а также особенности данных элементов находятся под строгим контролем.

Можно ли при замене розеток в квартире сделать заземление в отдельно взятых розетках?

Состав комплекта:

  • Набор штырей (каждый штырь оснащен специальной соединительной муфтой);
  • Дополнительные элементы для работы (насадка для ударов, специальный переходник).

Используя данную систему, нужно будет сделать монтаж только одного штыревого электрода, только особенность в том, что он должен находиться на большой глубине — до 15 метров.

Установка требует выполнения таких шагов:

  • Роем котлован небольших размеров (глубина до 1 метра);
  • Последовательно вбиваем штыри;
  • На остальной участок земли «одеваем» зажим.

Именно в последний элемент потом вбивается шина, через которую и будет проходить ток. Дальше она протягивается в дом, подключается к распределительному щитку. После этого в доме можно устанавливать розетки, подключать их к электричеству.

Учитывая все вышеизложенное можно говорить о том, что без заземления просто не обойтись. Если есть уверенность в своих силах, можно внимательно просмотреть и выучить все рекомендации, в результате чего установить розетку с заземлением своими руками. Если же нет желания, стоит обратиться к профессионалам своего дела, которые быстро и эффективно выполнят такую работу.

Как не превратить заземление в смертельное оружие или чего не стоит делать ни в коем случае

Нельзя использовать в качестве заземляющего контура водопроводные или отопительные трубы. Во-первых, целостность контура не гарантируется, так как могут использоваться пластиковые вставки, а во-вторых контакт может быть нарушен из-за коррозии.

Популярные статьи  Конструкция вагранки

Нельзя объединять РЕ-проводник и рабочий контакт «ноль» за точкой разделения. Если это сделать, в РЕ-проводнике образуются значительное напряжение и автомат будет постоянно срабатывать, подавая ложную тревогу.

Нельзя ставить перемычку между нолем и Ре-проводником в розетке. В противном случае при любом разрыве нулевого проводника на корпус электроприбора пойдет фаза.

Каким должен быть металлический контур

Это наиболее важная часть, так как именно от его размеров и зависит сопротивление шины PE. Обычно контур делают из металлического профиля сваренного треугольником или квадратом с электродами по углам. Электродом служит забитый в почву металлический стержень или кусок профиля длиной 30-50 см, соединенный с контуром.

Каждая сторона контура должна быть до 1 метра

Здесь важно не переборщить, так как чем дальше электроды друг от друга, тем больше будет сопротивление, а значит снизится эффективность.

Сваренный треугольник закапывается на глубине около 50-70 см. При помощи металлического профиля заземление подводится к дому и выводится на поверхность

Там к нему приваривается или прикручивается болтом PE-проводник, ведущий к соответствующей шине в щитке.

Если во дворе ограниченное место и негде закопать контур, вместо него Вы можете забить заземляющий электрод. Это медный стержень длиной от 120 до 300 см с заостренным наконечником с нижней стороны и болтовым соединением с верхней. Забивается обычным молотком, а сверху прикручивается провод PE.

Далее измерьте сопротивление. По СНиПу, в частном доме его показатель не должен превышать 30 Ом. Но, часто результат выше из-за особенностей почвы. В таком случае предусмотрены два варианта решения проблемы:

  • Приварить больше электродов к контуру;
  • Взять более длинный заземляющий электрод и забить его еще глубже.

Чем больше металлический контур, тем на дольше его хватит. Обычно коррозия «съедает» металл не менее чем за 40-50 лет. Все зависит от влажности почвы и насыщенности кислородом.

Помните, что кроме заземления, от несчастного случая Вас также защитит УЗО.

Требуемое количество установленных устройств

Зависит от объема жилого объекта. Однокомнатная квартира обойдется одним УЗО, разрывая цепь при токе утечки в 30 миллиампер. В загородном доме, оборудованном 10 группами розеток, одним устройством не обойтись. Минимум 3 прибора. Для домашней группы светильников целесообразно установить обособленный аппарат отключения. Рациональным решением явится установка отдельных устройств защиты на такие источники потребления:

  • как электрические варочные панели;
  • на группу компьютеров с периферией;
  • на стиральные, моечные машины;
  • на отдельный морозильный шкаф с 2 электромоторами и так далее.

Сегодня строят коттеджи больших объемов, запредельных площадей.  Владельцам резон ввод электричества в объект совместить с установкой мощной УЗО в 300 миллиампер, являясь по умолчанию главным контролером электрической ситуации в коттедже.

Отличительные особенности розетки с заземлением

Можно ли при замене розеток в квартире сделать заземление в отдельно взятых розетках?Внешнее отличие розетки с заземлением

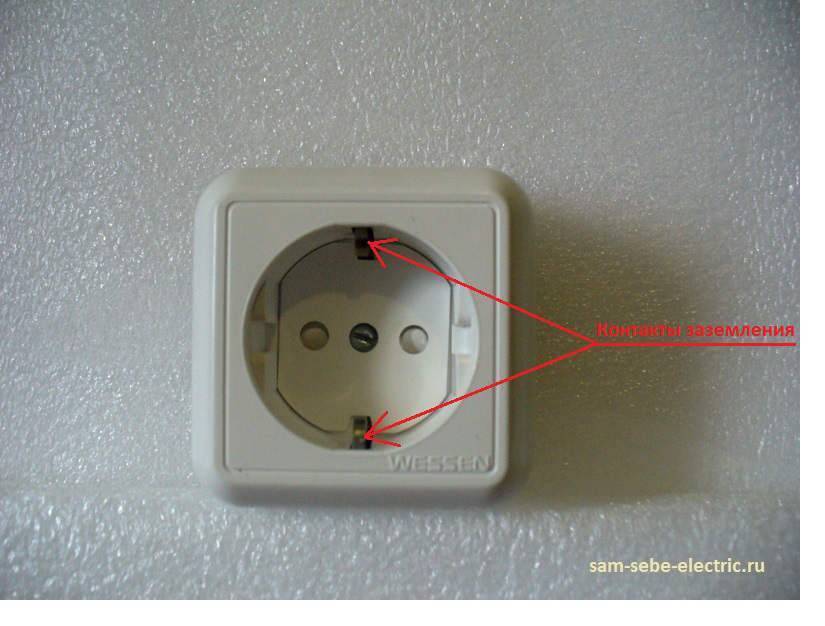

Чтобы не ошибиться при совершении покупки, нужно знать, как выглядит розетка с заземляющим контактом. По внешнему виду она практически не отличается от аналогов с фазой и нулем. Крышка изделия имеет белый, черный или коричневый цвет. Модуль может быть одинарный или двойной с разъемами для штекеров диаметром 3,6 мм.

Модули имеют такие технические характеристики:

  • напряжение — 220-250 В;
  • сила тока — 8 А, 16 А;
  • мощность — 3,6 кВт, 7,2 кВт;
  • крепление — внутреннее и наружное.

Некоторые модели оборудуются стабилизаторами с индикаторным дисплеем и устройством аварийного отключения.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

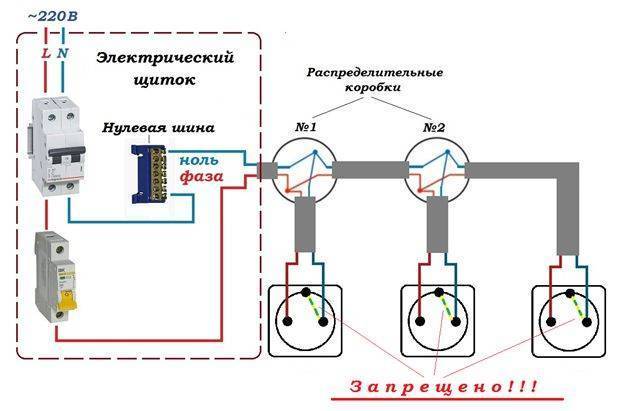

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Способы устройства заземления розетки

В зависимости от имеющихся условий, заземление розетки можно выполнить следующими способами:

  • подключением защитного контакта к действующей РЕ-жиле линии проводки;
  • дополнительной прокладкой РЕ-провода.

Подключение розетки к РЕ-жиле

Самый простой способ заземления, подразумевающий наличие в проводке квартиры заземляющей линии.

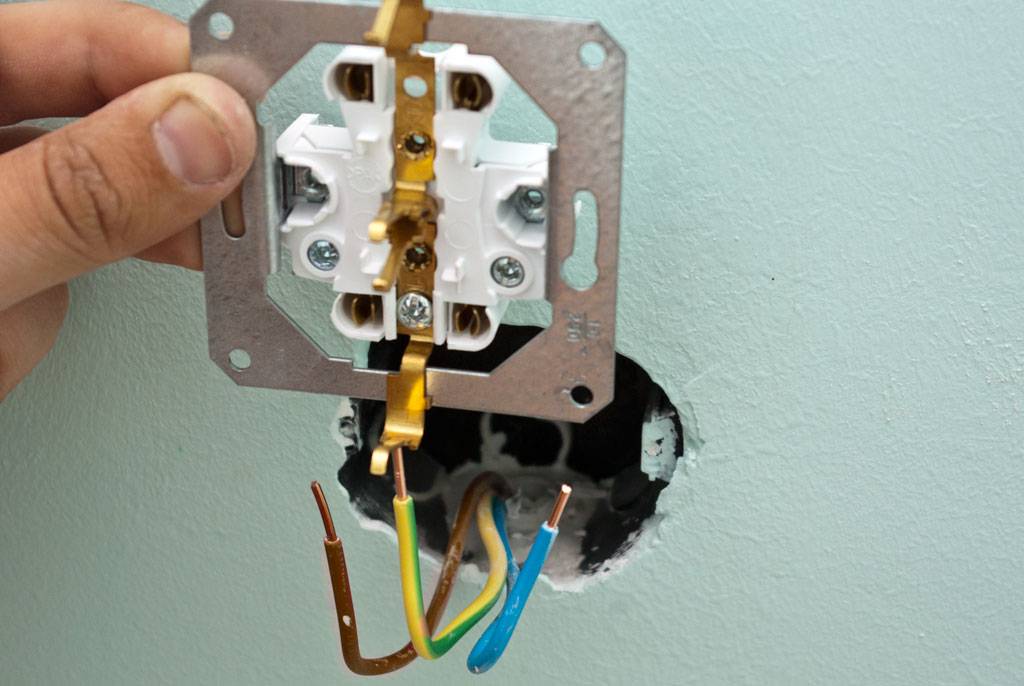

Выполняется при установке розетки на штатное место в процессе подключения её к сети – присоединением жёлто-зелёного провода к защитному контакту.

Заземление розетки в однофазной сети

Если проводка квартиры не имеет заземляющей линии, нужно осмотреть щит на лестничной площадке. Если в нём есть заземляющая шина, то к ней нужно подключиться и завести кабель PE в квартиру. Если заземления нет и на щите, можно подключиться к молниеотводу на крыше, так как эти устройства всегда заземлены.

Если нет и молниеотвода, то решением проблемы будет монтаж заземляющего контура одной из конфигураций, самая распространённая из которых – треугольник. Для частных домов эта операция легко осуществима, для первых этажей многоквартирных домов – по ситуации.

С северной стороны здания (почва всегда более влажная) на расстоянии 1 м от стены на земле размечают равносторонний треугольник со сторонами не менее 1,5 м. По периметру треугольника роют траншею глубиной 0,5 м, а в его вершины вколачивают куски стального уголка 50х50 мм длиной не менее 2 м до заглубления ниже уровня земли. Затем концы штырей с помощью сварки соединяют между собой стальной полосой, которую продлевают до стены дома, а затем крепят к ней РЕ-кабель и заводят вовнутрь согласно следующим требованиям:

После ввода в квартиру РЕ-кабель подключается к заземляющей шине квартирного щитка.

Соединить розетку с шиной заземления на щитке лучше всего проводом, уложенным открытым способом – не потребуется штробить стены. Сделать это можно укладкой проводника в кабельные каналы или электротехнические плинтусы, имеющие продольные пазы для размещения проводки.

При наличии в квартире однофазной проводки без заземления целесообразно подвести отдельные РЕ-провода лишь к тем розеткам, в которые подключаются мощные бытовые приборы. Если в силу каких-то причин заземлить эти розетки всё же нет возможности, в каждую из линий на щитке необходимо установить УЗО, которое разомкнёт цепь при контакте с ней человека.

Проверка эффективности заземления

Заземлив розетку, нужно убедиться в достижении желаемого результата. Наличие заземления можно проверить с помощью тестера или контрольки – лампы накаливания в патроне с проводами.

Проверка тестером:

  • включить прибор в режим замера напряжения;
  • измерить напряжение между фазным и нулевым штепсельными разъёмами;
  • выполнить то же измерение между «фазой» и заземлением.

Если разница между замерами составляет несколько вольт, значит, заземление эффективно. Отсутствие показаний при измерении напряжения между «землёй» и «фазой» говорит об отсутствии заземления.

Подключая к тем же контактам лампочку вместо тестера, сравнивают интенсивность свечения. Если разницы в накале нити нет, то розетка заземлена.

Проверяем работу заземления

Нечасто, но бывает так, что система отвода излишнего напряжения по какой-то причине не работает. Ошибаться могут даже профессиональные электрики, что говорить о самоучках. А может быть, дело не в вашей ошибке, а в естественных причинах, например, отломилась пайка на проводнике.

Чтобы быть уверенным в собственной безопасности, не поленитесь время от времени проводить проверку контура заземления. Делать это следует хотя бы раз в три года.

Что нужно проверить:

  • проводники и заземлители;
  • места соединений;
  • грунт.

Как проверить заземление в частном доме:

Как проверить места соединений Чтобы проверить целостность металлосвязей, используют молоток с ручкой из изоляционного материала. Легко постукивание должно вызвать дребезжание проводника. Можно проверить работу контура мультиметром. Прибор не должен показывать больше 0,05 Ом.
Как проверить грунт Проверку грунта следует проводить в сухую погоду. Для этих работ потребуется спецоборудование, самому такую работу проделать трудно. Что может измениться в грунте: например, в результате работы дренажной системы значительно понизится уровень грунтовых вод и контур окажется в сухой земле, которая является плохим проводником. В принципе, примитивную проверку можно осуществить с помощью садового бура.
Как проверить проводники Для проверки потребует длинный проводник с оголенными концами. Проверьте индикаторной отверткой в щитке, есть ли напряжение в контуре заземления (обычно желтый провод), его не должно быть. Прикоснитесь одним концом проводника к контакту «ноль» синего цвета, другим – к желтому проводу. Должна сработать автоматика. Снова включите УЗО. Оставив конец проводника на контакте «ноль» прикоснитесь с розеткам и электроприборам в доме. Если контру работает, автоматика каждый раз будет отключать энергию.
Популярные статьи  Почему в комнате произошел хлопок и вырубило свет?

Статья по теме:

Есть признаки нарушения работы системы, которые нельзя игнорировать.

Обратите внимание, если:

Можно ли при замене розеток в квартире сделать заземление в отдельно взятых розетках?Стиральная машина или холодильник бьется токомМожно ли при замене розеток в квартире сделать заземление в отдельно взятых розетках?На батареях отопления большим слоем концентрируется пыльМожно ли при замене розеток в квартире сделать заземление в отдельно взятых розетках?В колонках аудиосистемы или в наушниках слышен треск

Если у вас не получается проверить работу контура самостоятельно, поищите знакомого электрика, но не празднуйте встречу старых друзей раньше, чем проведете проверку. Электричество требует трезвого подхода.

Что такое заземление

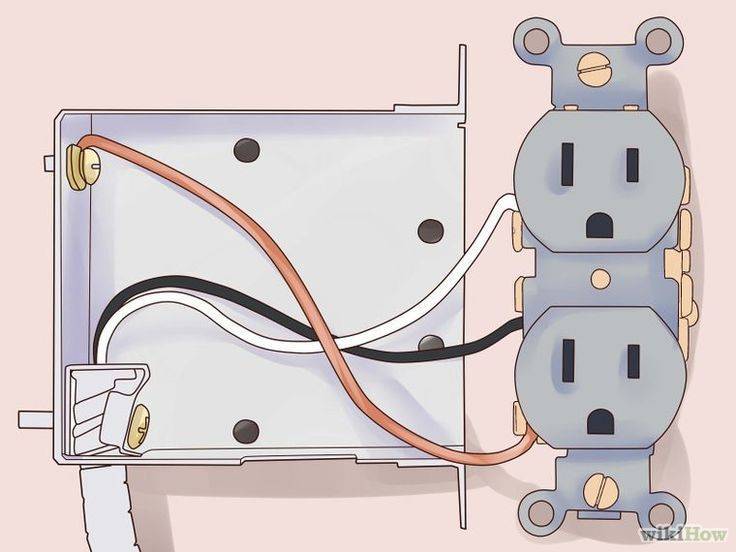

Соединение проводов для заземления в розетке

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+),  который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

Разница заземления и зануления

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

Что такое заземление и почему нельзя использовать вместо него зануление

Что такое защитное заземление

Согласно п.1.7.6 ПУЭ, заземление — это преднамеренное соединение электроустановки или ее части с заземляющим устройством или землей, главной целью которого является электробезопастность. Основной целью защитного заземления является снижение потенциала на частях электрооборудования, которые могут оказаться под напряжением при его аварии или поломке.

Итак:

  • Давайте рассмотрим случаи, при которых защитное заземление будет выполнять свои функции. Например, возьмем стиральную машинку в ванной. При пробое изоляции фазного провода с прикосновением его к корпусу машинки, она оказывается под напряжением равным фазному, то есть 220В. Если защитное заземление отсутствует, то при прикосновении к машинке вы получите удар электрическим током, вполне возможно даже смертельный. Если же заземление имеется, то оно снизит напряжение на машинке практически до нуля и прикосновение к ней не принесет вам вреда.
  • То же самое происходит и при частичном снижении изоляции фазного провода. Когда на машинке появляется напряжение меньшее, чем 220В. Защитное заземление снижает потенциал на корпусе практически до нуля, и вы не будете ощущать легкого покалывания при прикосновении к ней.

Отличия заземления и зануления

Почему нельзя применять зануление вместо заземления

Но как сделать заземление в розетке, если в вашем доме нет заземляющего контура. Многие «мегаспециалисты» советуют использовать для этого зануление (нулевой провод).

Он, якобы, почти то же самое. Но здесь важным является слово почти.

Итак:

  • Давайте рассмотрим ситуацию, когда у нас пропал по каким-то причинам «ноль». Это может быть обрыв провода во вводном щитке или необдуманные действия еще какого-то «специалиста». В общем, причин множество.
  • Мы этого не знаем и просто включаем свет в любой из комнат. У нас замыкается цепь и на нулевом проводе появляется такое же напряжение, как и на фазном. Ведь он не связан с землей. Благодаря этому корпуса всех электроустановок, которые заземлены посредством зануления, так же оказываются под напряжением. И вам очень повезет, если где-то произойдет просто короткое замыкание и просто «выбьет» автомат. Иначе цена такого «заземления» может быть весьма плачевной.
  • В случае же обрыва правильного заземляющего провода у вас только не будет защиты от прикосновения. Согласитесь, разница огромна. А если добавить сюда наличие определенного потенциала на нулевом проводе, который связан с окислениями, плохими контактами и тому подобным, то запрет на использование такого вида заземления п.1.7.60 ПУЭ становится вполне объясним.
