Как запитать игрушечный автомобильчик от передатчика-резонатора?

Как изменить частоту радиоуправляемой машинки?

Перед перестройкой частоты необходимо сделать три вещи:

  • Убедиться в том, достаточно ли Вас мотивировал ребенок, т.к. без опыта и прямых рук перестройка может не получиться, испорченной же машинке ребенок вряд ли будет рад.
  • Убедиться, что в пульте установлена катушка. Встречаются пульты, у которых вместо катушки установлен кварцевый резонатор. При переделке такого комплекта необходимо будет, заменить кварц с максимально близкой частотой относительно установленного. Если частота нового кварца будет сильно отличаться, то скорей всего модель не сможет поймать новую частоту пульта. Возможно, возникнут проблемы с поиском подбором нового кварца. Дело гиблое.
  • Если все-таки решились на перестройку частоты машинки, необходимо измерить максимальную дальность работы машинки от пульта (она составит примерно 25-35м).

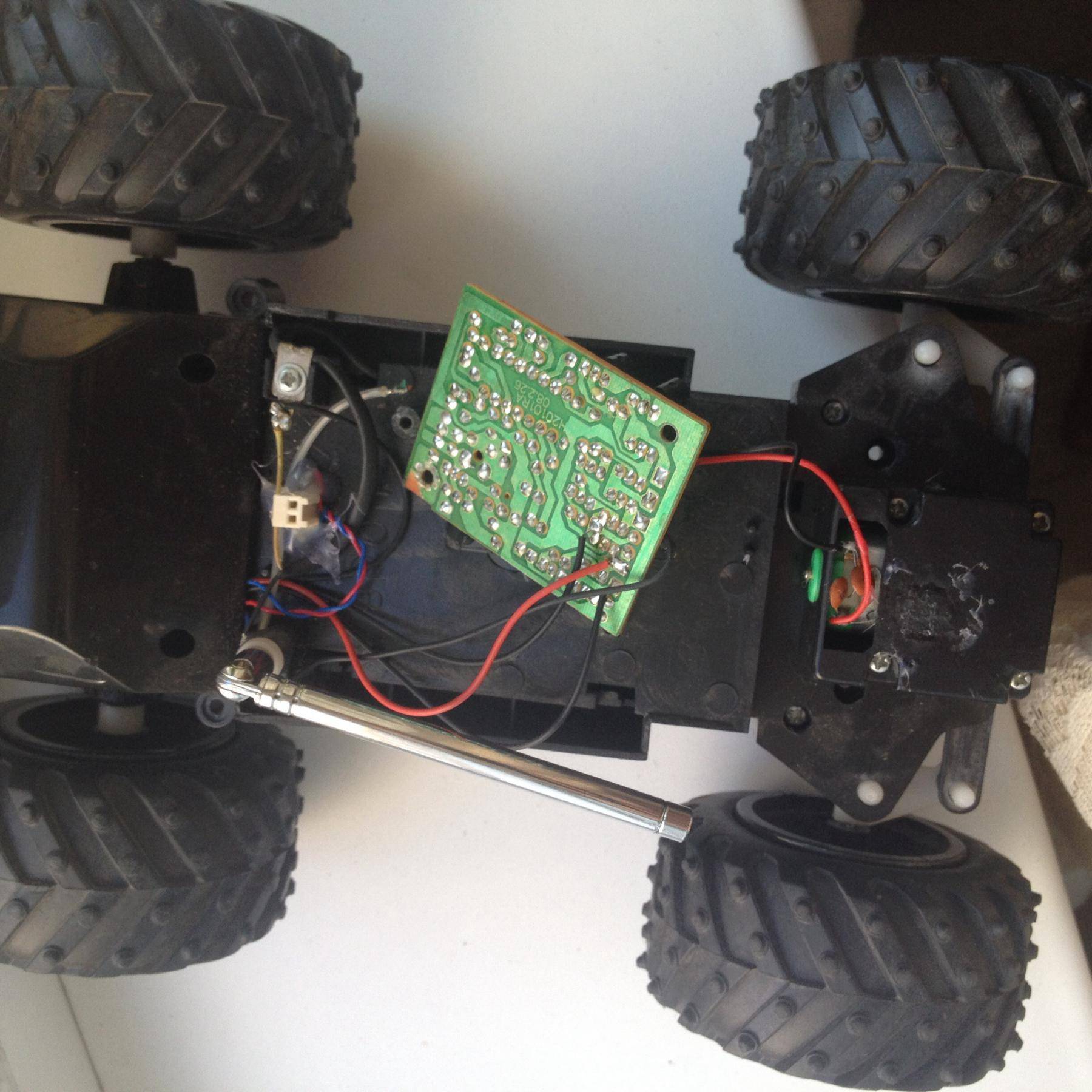

Перестройка частоты китайской машинки без специального оборудования дело тонкое и потребует терпения и немного времени. Первым делом вскрываем радиоуправляемую машинку и находим на плате катушку залитую воском или парафином.

Аккуратно иголкой удаляем воск. Далее фиксируем в нажатом состоянии одну из кнопок на пульте управления, например «ВПЕРЕД». Выкручивая (или вкручивая) керамической отверткой сердечник катушки мы будем изменять рабочую частоту нашей модели.

Выкручиваем сердечник до того момента, когда машинка перестанет реагировать на сигналы рядом находящегося пульта.

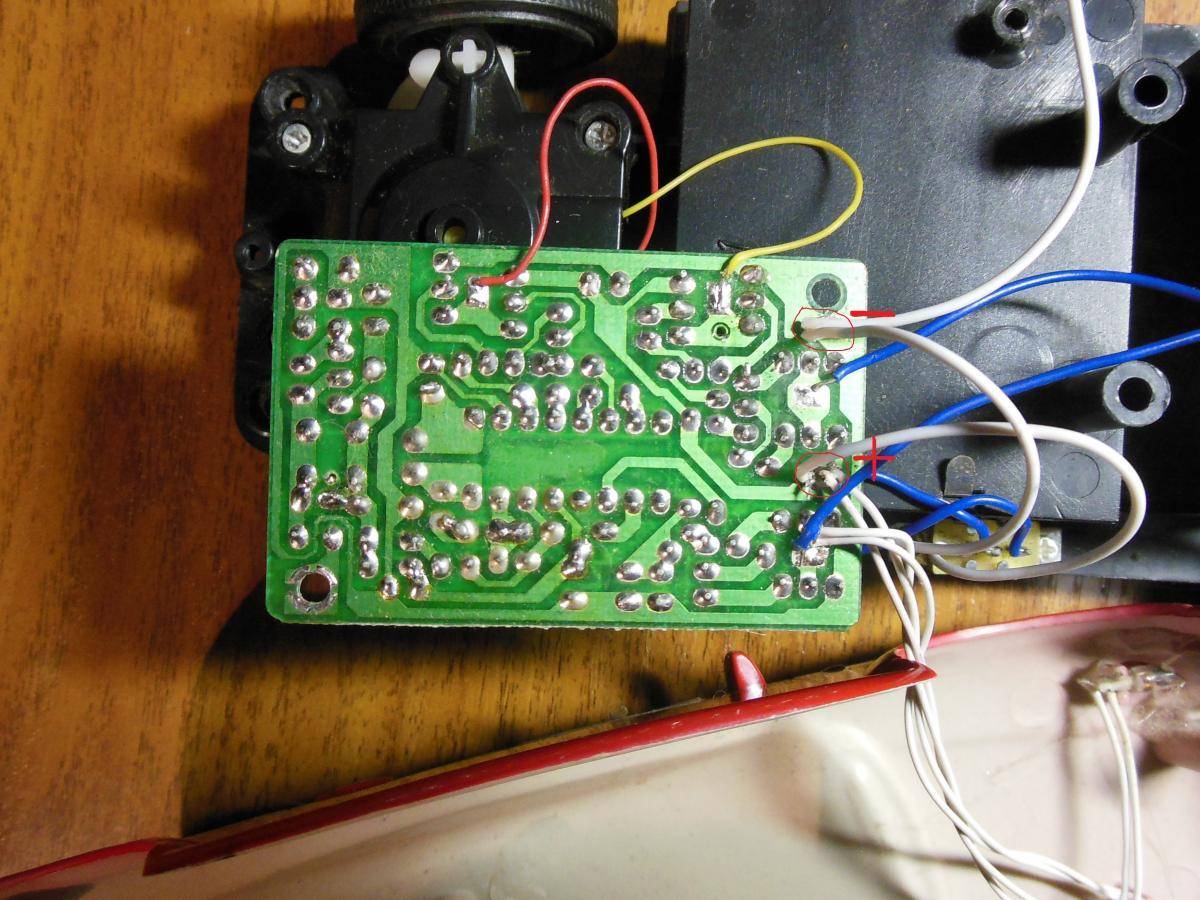

Далее займемся сменой частоты на пульте. Вскрываем пульт и находим аналогичную катушку.

Фиксируем кнопку «ВПЕРЕД» и очень плавно выкручиваем сердечник катушки пульта до того момента, когда машинка среагирует на сигнал пульта. Дальше немного отходим от машинки на расстояние 3-5 м. Скорей всего сейчас машинка на таком расстоянии не будет реагировать на пульт, продолжаем очень медленно выкручивать сердечник.

Популярные статьи  Какие прожекторы выбрать для освещения спортивной площадки?

Добиваемся устойчивой работы на расстоянии 3-5м, аналогичным образом постепенно увеличиваем дистанцию до 20м. Когда машинка устойчиво работает на дистанции 20м, заливаем катушку на плате машинки силиконом. И собираем модель.

Подстройку всех катушек проводим очень плавно, на сердечник не стоить давить т.к. пластик катушки очень мягкий и сердечник может с легкостью провалиться внутрь.

На этом смена частоты радиоуправляемой машинки кончена. Необходимо учесть, что таким способом вряд ли получиться подстроить более одной пары машинок.

Демонстрация работы схемы

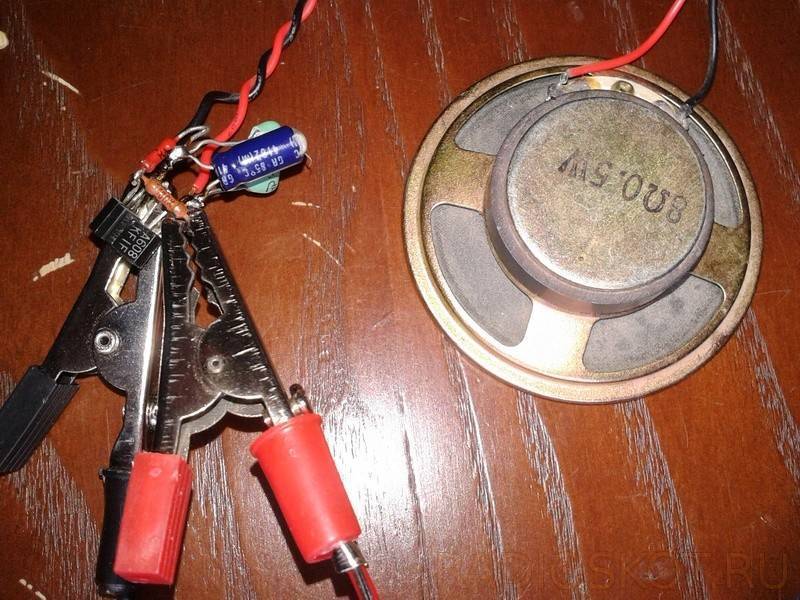

Прослушайте аудиозапись, на которой при включении через регулируемый блок питания плавно повышается напряжение от 2-х до 12 В и обратно. Все детали, кроме транзисторов, как по схеме.

Готовая конструкция устанавливается в любое доступное место корпуса игрушечного оружия (пистолет, автомат, пулемет и другие). При питании тремя пальчиковыми батарейками 3 x 1,5 В или от литиевого аккумулятора, такая вспыхивалка-стрелялка прослужит на одном заряде хоть год. В моём случае эта штука будет через транзистор управляться по радиоканалу комплекта ДУ, позволяя нажатием кнопок на пульте самодельному БМПТ Терминатор не только ездить, но и стрелять.

   Форум по обсуждению материала ЭЛЕКТРОННЫЙ ИМИТАТОР ВЫСТРЕЛОВ

ЧИП-АНТЕННЫ SMD

Чип-антенны на печатных платах — особенности конструкции, установка и согласование с волноводом.

УПРАВЛЕНИЕ ШАГОВЫМИ ДВИГАТЕЛЯМИ

Волновое управление, двухфазное и способ регулирования тока в обмотках шаговых двигателей.

LED CHASER: СХЕМА КОНТРОЛЛЕРА ЭФФЕКТОВ

Самодельный 8-канальный PWM MOSFET LED Chaser на микроконтроллере 16F628A.

УСИЛИТЕЛЬ ИЗ ЭЛЕКТРОФОНА

Подключение и испытание усилительного модуля на транзисторах КТ835 от электрофона «Россия 321 Стерео».

Схема устройства имитации стрельбы из пулемета

Как запитать игрушечный автомобильчик от передатчика-резонатора?

Принципиальная схема электронного автомата (или пулемета) приведена выше. Тут наличие дополнительного конденсатора С2 обеспечивает прерывистую работу автогенератоpa. А светодиод VD1, включенного параллельно выходному динамику, создает синхронный световой эффект вспыхивания пламени на стволе. При этом длительность импульсов выходного сигнала, то есть тональность стрельбы, может быть изменена с помощью подстройки конденсатора С1 малой емкости.

Как запитать игрушечный автомобильчик от передатчика-резонатора?

Отличие номиналов элементов от указанных по схеме не приведет к существенным изменениям работы устройства, желаемый эффект может быть скорректирован подстройкой или подборкой параметров задающих цепочек.

Как запитать игрушечный автомобильчик от передатчика-резонатора?

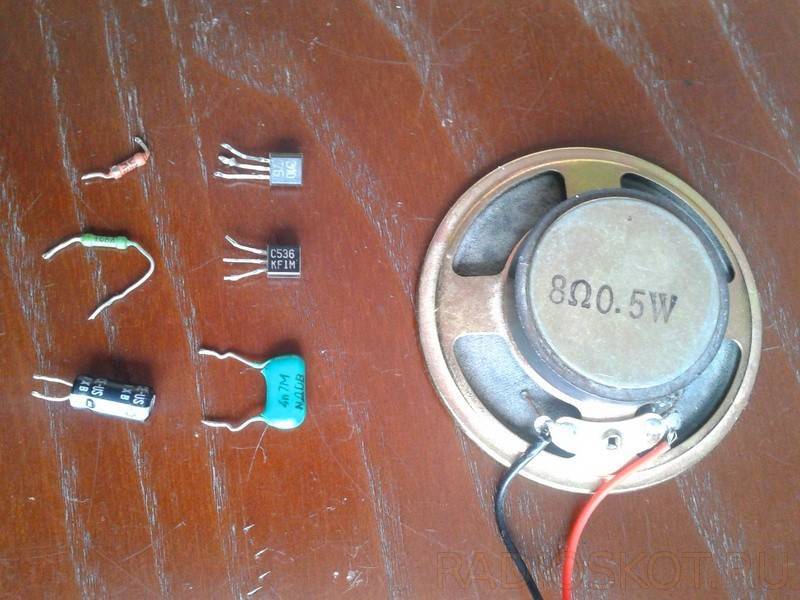

Теперь более подробно про детали. Тут два транзистора разной структуры, которые можно брать практически любые. Диапазон питания при испытаниях вышел от 2-х вольт и до 12. При 9 В уже наблюдался эффект открытия выходного транзистора и срыв генерации, но резистор по питанию на несколько Ом решал проблемы и позволял поднять вольтаж и дальше. Ток потребления носит импульсный характер, примерно 100 мА в пиках.

Как запитать игрушечный автомобильчик от передатчика-резонатора?

Ёмкость С1 не критична, а вот С2 сильно влияет на скорость стрельбы, то есть частоту следования импульсов. Поставьте вместо одного — 5 мкФ, и темп замедлится примерно в 5 раз. То же самое происходит при росте сопротивления резистора 100 кОм. Изменение номинала R2 в пределах 1-5 кОм ни на что почти не влияло (лёгкое изменение тональности).

Как запитать игрушечный автомобильчик от передатчика-резонатора?

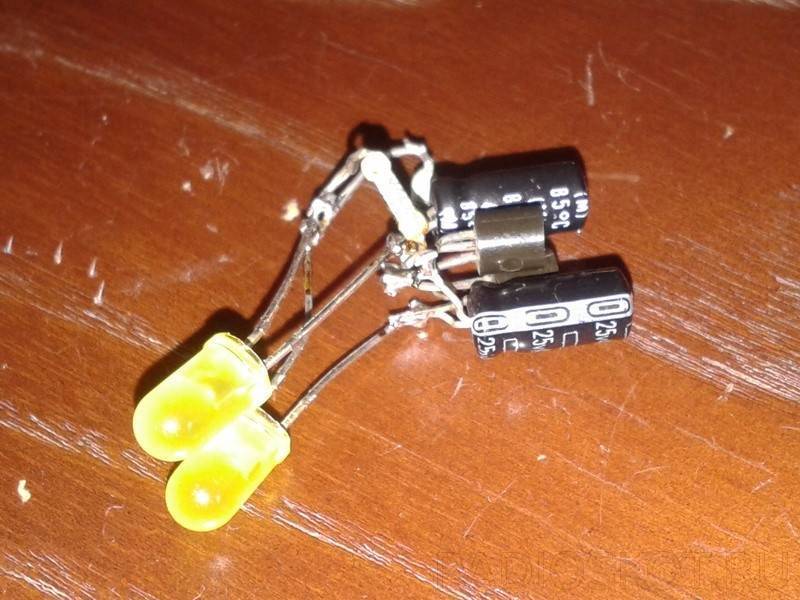

Размеры готового устройства ограничиваются размерами самих деталей, если собирать из планарных можно вообще уместить в 1 квадратный сантиметр.
