Типы постов

На рынке электротехнического оборудования представлено много разнообразных кнопочных пультов, с помощью которых можно управлять оборудованием и станками. Стоит отметить, что отличия многих из них прослеживаются в основном в дизайне корпуса и бренде, а функционал и конструкция многих совершенно идентичны.

Поэтому из выпускаемых устройств выделяются только основные, имеющие обоснованные технические различия:

  • ПКЕ, с помощью которых осуществляется управление агрегатов металло- и деревообработки промышленного и бытового назначения;
  • ПКУ, предназначенные только для промышленного оборудования, где нет угрозы взрыва;
  • ПКТ, используемые для агрегатов с подъёмно-грузовым механизмом.

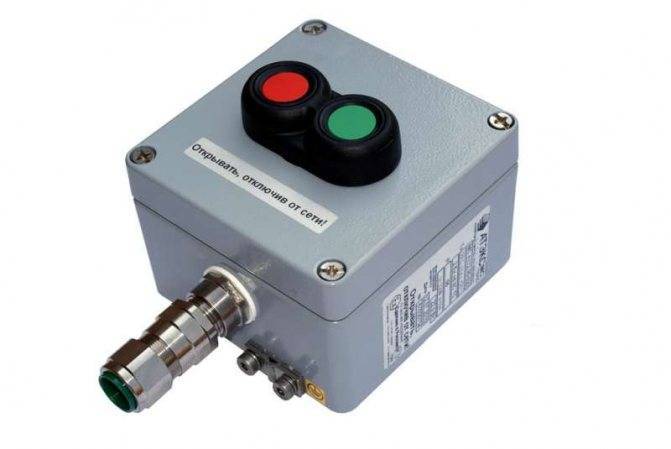

Взрывозащищенный кнопочный пост пке 222 2, пку, ку 92

Применение реверсивных пускателей

Схема подключения магнитного пускателя через кнопочный пост очень простая. Она предполагает применение только одного выпрямителя. А фильтр может использоваться с переменным триодом. У многих моделей имеется два преобразователя. В таком случае триггер устанавливается на три выхода. Нормально-разомкнутый контакт подключается к посту через первую фазу. Для проверки элемента понадобится тестер.

Уровень сопротивления магнитного пускателя находится на уровне 50 Ом. Если рассматривать модификации с регулируемыми преобразователями, то динистор можно подбирать на двоичной фильтре. Некоторые специалисты говорят о том, что выходы на компараторе нужно тщательно зачищать. Также надо отметить, что тетрод в пускателях должен быть правильно выставлен.

Схема с нереверсивным пускателем

Схема подключения магнитного пускателя через кнопочный пост предполагает применение низкоомного расширителя. Выпрямители в данном случае соединяются с обмоткой преобразователя. Нормально-замкнутый контакт выключателя устанавливается по первой фазе. Также надо отметить, что фильтры разрешается использовать с сеточным триодом.

Сопротивление пускателя в среднем равняется 55 Ом. Если рассматривать схему с дипольным переходником, то регулятор устанавливается на импульсном выпрямителе. Выходные контакты замыкаются непосредственно на динисторе. Для проверки поста используется тестер. Также надо отметить, что встречаются переменные преобразователи. Пускатели с данными элементы можно подключать через контроллер по нулевой фазе. Однако потребуется фильтр с магнитным триодом.

Взрывозащищенный кнопочный пост пке 222 2, пку, ку 92

Советы и хитрости установки

  • Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
  • Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
  • Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
  • Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика. который легко можно сделать самому.

Взрывозащищенный кнопочный пост пке 222 2, пку, ку 92

Кнопка APBB-22N “Пуск-Стоп” овальная 220В NO+NC EKF PROxima

Взрывозащищенный кнопочный пост пке 222 2, пку, ку 92

Аппаратура управления предназначается для оперативного управления технологическим оборудованием и индикации состояния электрических цепей. Аппаратура применяется в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 660 В и постоянным напряжением до 400 В; устанавливается, например, в постах кнопочных, вводно-распределительных устройствах, устройствах автоматического включения резерва, станциях управления электрическими приводами и т. п.

333 руб.

444 руб.

333 руб.

Характеристики
Статус: Регулярная
Цвет кнопки Красный + зеленый
С возможностью подсветки Нет
С самовозвратом (без фиксации) Да
Тип кнопки Комбинированный (-ая)
Степень защиты (IP), передняя сторона IP40
Диаметр отверстия, мм 22
Степень защиты (NEMA), лицевая сторона 12
Материал переднего кольца Прочее
Срок службы, лет 10
Без самовозврата (с фиксацией) Нет
Конструкция линзы Овал
С передним кольцом Нет
Гарантийный срок эксплуатации, лет 7
С защитной крышкой Нет
Высота отверстия, мм 15
Ширина отверстия, мм 22
Цвет переднего кольца Прочее
С маркировкой/обозначением Нет
Количество управляющих элементов/позиций 1
Серия PROxima
Преимущества

Быстрая и удобная замена лампы подсветки

Возможность использования дополнительных размыкающих и замыкающих контактов

Универсальная разборная конструкция позволяет быстро монтировать изделия

Широкий ассортимент кнопок и переключателей различных цветов, количества и типа контактов, характера коммутации, материалов и исполнения ручек управления

Широкий ассортимент кнопок различных цветов, количества и типа контактов, характера коммутации, материалов и исполнения ручек управления

Широкий ассортимент светосигнальной арматуры различных цветов, форм светофильтров, источников света, материалов и исполнения

Описание

Аппаратура управления предназначается для оперативного управления технологическим оборудованием и индикации состояния электрических цепей. Аппаратура применяется в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 660 В и постоянным напряжением до 400 В; устанавливается, например, в постах кнопочных, вводно-распределительных устройствах, устройствах автоматического включения резерва, станциях управления электрическими приводами и т. п.

Популярные статьи  Как сделать водородный генератор своими руками?
Применение

Аппаратура управления применяется для комплектации шкафов оборудования, кнопочных постов и пультов, осуществляет: • ручное управление (коммутация) электрооборудованием; • световую сигнализацию оборудования.

Подключение модульного пускателя

Схема пускателя модульного типа содержит контактные переходники. Многие модели делаются на три разъема. У них имеется положительный контактор, который подсоединяется через преобразователь. Триггер в данном случае применяется с операционным фильтром. Если рассматривать простые выключатели, то модули подсоединяются через контроллер по первой фазе. Замыкающие контакты должны находиться вверху.

Также надо отметить, что существуют модификации на четыре выхода. Триггеры у них устанавливаются с регуляторами

При подключении устройств важно тщательно зачистить контакты и проверить устройство тестером. У многих моделей показатель сопротивления максимум доходит до 40 Ом

Кнопки кнопочных постов замыкаются на пластине. Выпрямители используются положительной направленности. Динисторы часто устанавливаются на три переходника. Обычный пост подсоединяется по нулевой фазе. Если говорить про регулируемые пускатели, то триггер применяется аналогового типа. В данном случае потребуется только один переключатель. Чтобы сделать все правильно, придется замерить предельное сопротивление в цепи.

Описание и конструкция

Пост управления предназначен для коммутации электрических цепей различных приборов и электромагнитных пускателей машин. Это устройство позволяет обеспечить дистанционное управление на производстве и в быту. Существуют различные виды кнопочных коммутаторов, которые классифицируются в зависимости от области использования и характеристик рабочей сети (тельферные, взрывозащищенные и т. д.).

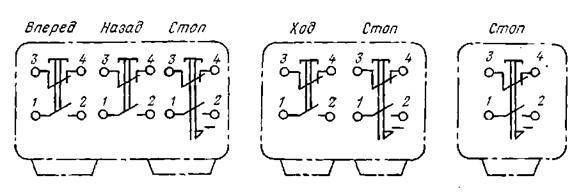

Взрывозащищенный кнопочный пост пке 222 2, пку, ку 92Фото — простая схема постов

Конструкция постов также зависит от их типа и использования. Рассмотрим кнопочный управляющий пост ПКЕ 222 2 на 2 кнопки, у которого очень простая схема управления. Данный выключатель устанавливается в ниши, поэтому заключен в пластмассовый корпус со специальными толкателями. Механизм герметичный, уровень защиты IP40, главные части – два рабочих изолированных друг от друга контакта. При этом есть аналогичный прибор импортного производства с защитой IP54. Его особенностью является наличие между толкателем и рабочим контактом резиновой прокладки. В обоих типах устройства дополнительная прокладка монтируется между стеной (или другой установочной плоскостью) и задней панелью. Главной особенностью этой модели является наличие отверстий и дополнительного кожуха, куда вставляются провода.

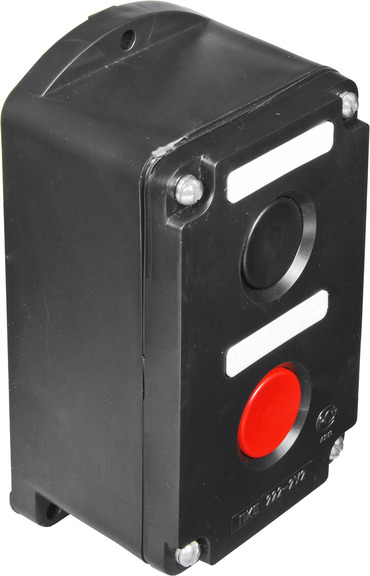

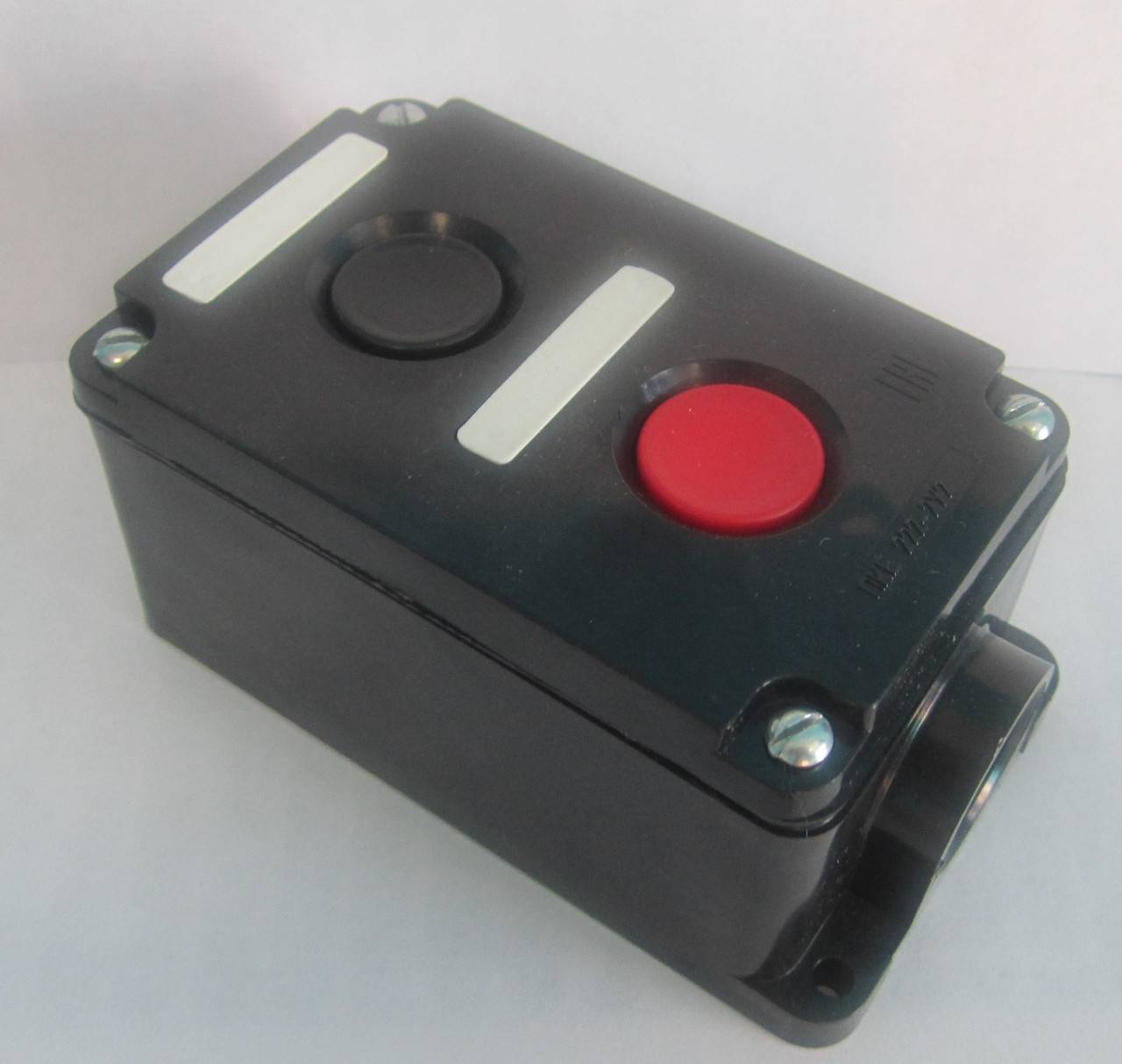

Взрывозащищенный кнопочный пост пке 222 2, пку, ку 92Фото — ПКЕ 222 2

Принцип работы основан на действии простого импульсного реле. Во время нажима на кнопку замыкается контакт и происходит отключение коммутируемого устройства, соответственно, при повторном нажатии этот контакт размыкается и прибор, контролируемый постом, включается.

Взрывозащищенный кнопочный пост пке 222 2, пку, ку 92Фото — схема простого контактора

Видео: кнопки серии FPB

https://youtube.com/watch?v=5pTAixj2dZc

Блиц-советы

  • Корректная работа постов связана с грамотным подбором устройства. Все технические характеристики должны соответствовать параметрам оборудования, к которому осуществляется подключение.
  • Корпус кнопочного устройства изготавливается из негорючих материалов, но это не означает, что прибор можно располагать во время эксплуатации с источниками обогрева или под солнечными лучами. Дополнительное тепло, поступающее на контакты, будет провоцировать их перегрев.
  • Посты российского производства, которые относятся к взрывозащищённой арматуре, дополняются буквенными обозначениями: «В», «ПВК» или «КПВТ».

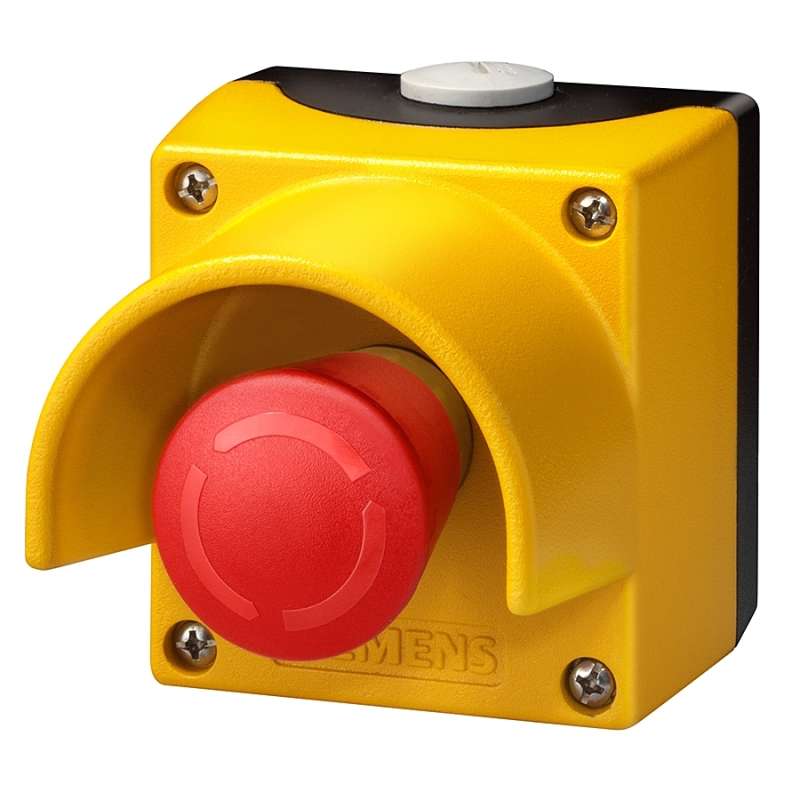

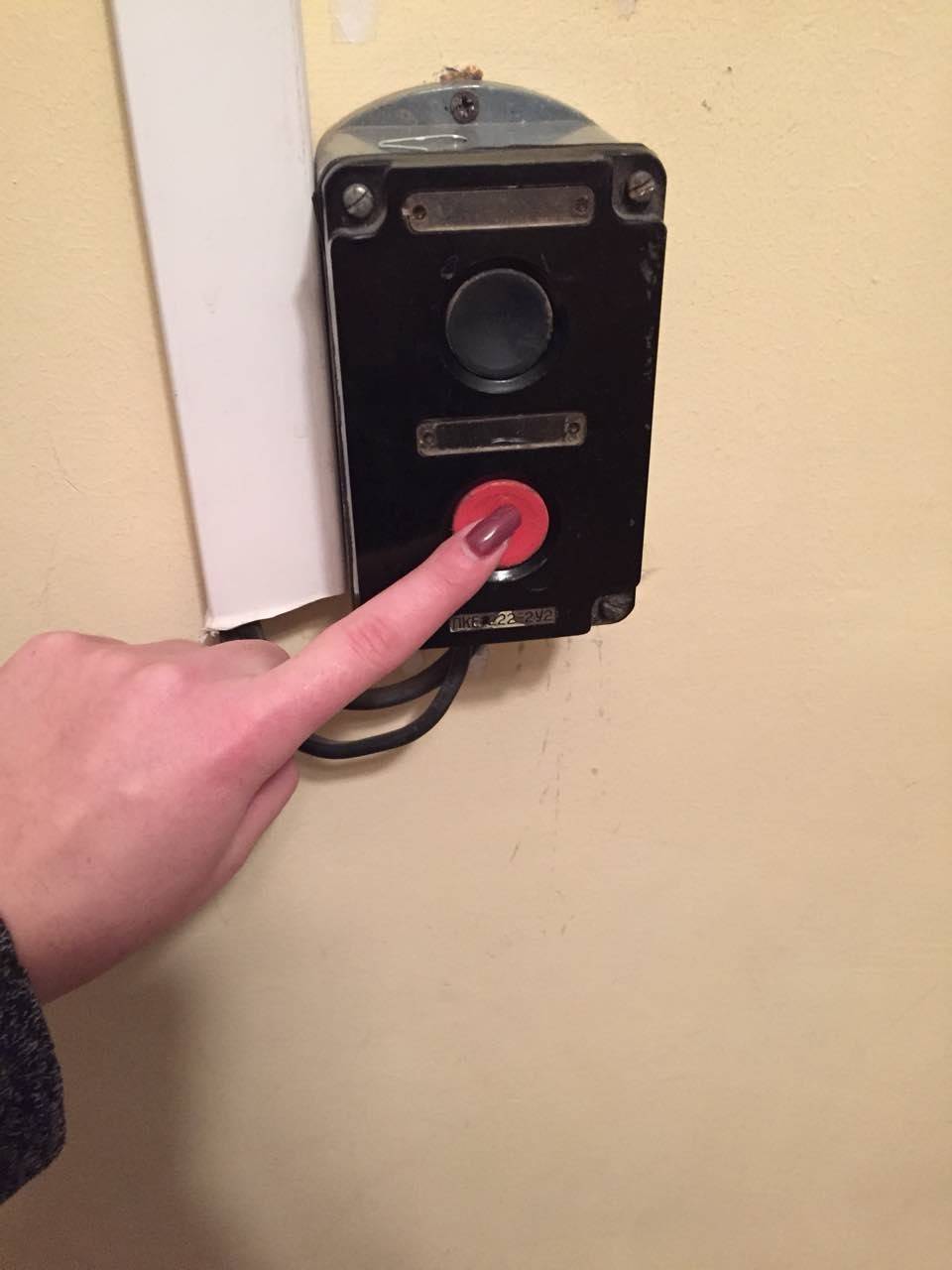

  • В современных моделях особую роль играет кнопка, выполняющая функцию толкателя. Она разработана в двух вариантах: с фиксацией положения и самовозвратом. При выборе стоит учесть особенности технологического процесса для оптимизации управления.
  • Приобретать посты лучше в специализированных магазинах или у официального представителя. Так обеспечивается гарантийное обслуживание и снижается риск выхода из строя системы при эксплуатации. Добросовестный производитель дорожит репутацией, поэтому перед поступлением в продажу изделия проходят качественное тестирование.

Стоимостные показатели

Взрывозащищенный кнопочный пост пке 222 2, пку, ку 92

Стоимость российских кнопочных постов достаточно невысока и зависит в первую очередь от числа кнопок, категории размещения и климатического исполнения. Приборы в металлическом корпусе стоят несколько дороже аналогов, установленных в пластмассовый корпус.

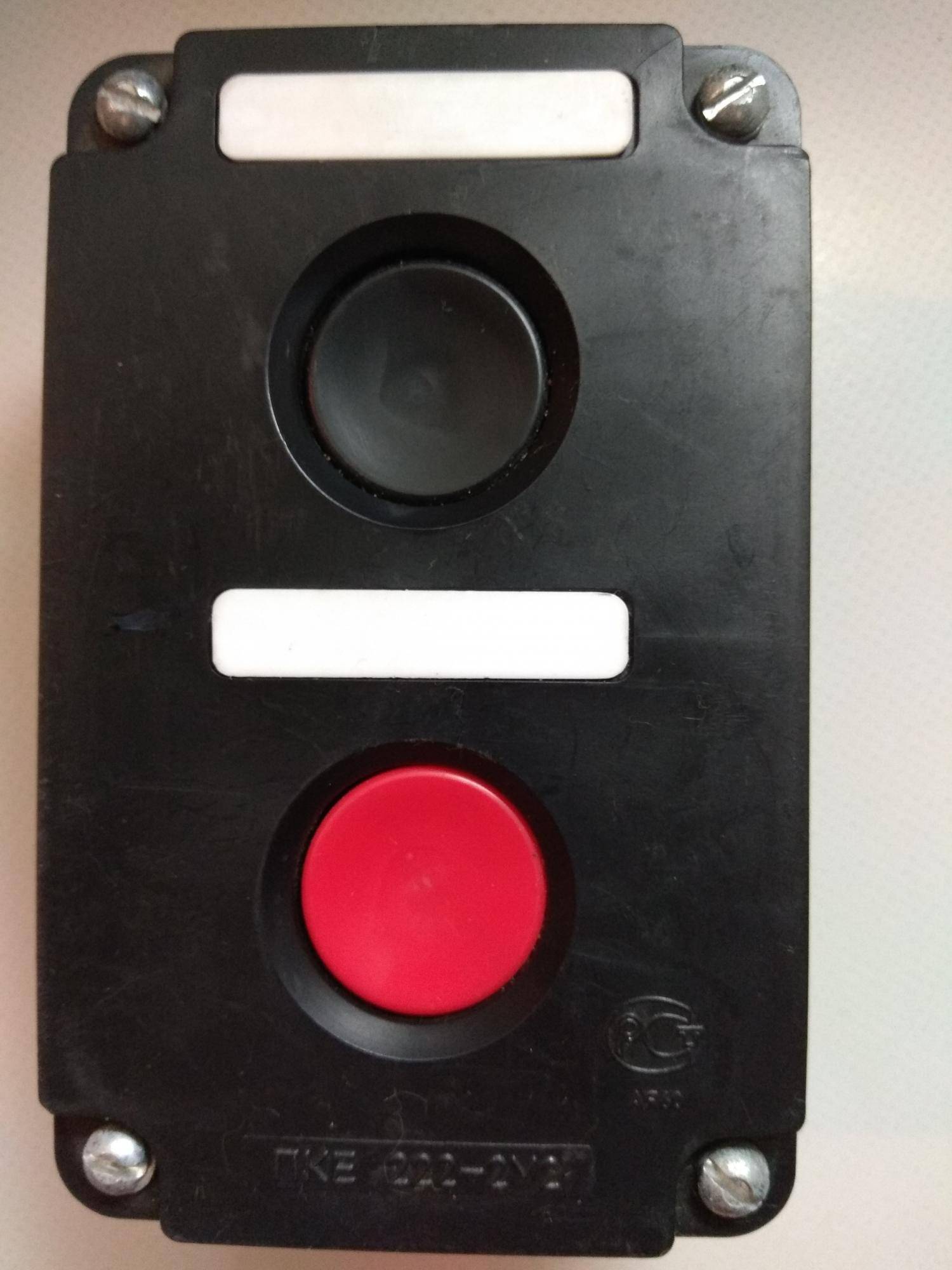

Так, например, цена двухкнопочных приборов «ПКЕ-222-2» находится в диапазоне 250,0…280,0 рублей. Аналогичное устройся имеющую грибообразную кнопку «Стоп» обойдется несколько дороже – 380,0 рублей.

Цена однокнопочных постов не превышает 150 рублей. Шестикнопочный тельферный пульт «ПКТ-60» стоит 300,0 рублей. Аналогичное по количеству кнопок и электрическим параметрам устройство, оборудованное ключом («защита от дурака»), будет стоит на 200,0 рублей дороже.

Пускатели магнитные КМИ с кнопками в корпусе IP54 IEK

Тут баннер
Контактор КМИ10960 9А в оболочке Ue220В/АС3 IP54 ИЭК Артикул: KKM16-009-220-00 Магнитный пускатель КМИ10960 9А в оболочке Ue220В/АС3 IP54 IEK
Контактор КМИ11260 12А в оболочке Ue380В/АС3 IP54 ИЭК Артикул: KKM16-012-380-00 Магнитный пускатель КМИ11260 12А в оболочке Ue380В/АС3 IP54 IEK
Контактор КМИ22560 25А в оболочке Ue220В/АС3 IP54 ИЭК Артикул: KKM26-025-220-00 Магнитный пускатель КМИ22560 25А в оболочке Ue220В/АС3 IP54 IEK
Контактор КМИ22560 25А в оболочке Ue380В/АС3 IP54 ИЭК Артикул: KKM26-025-380-00 Магнитный пускатель КМИ22560 25А в оболочке Ue380В/АС3 IP54 IEK
Контактор КМИ23260 32А в оболочке Ue220В/АС3 IP54 ИЭК Артикул: KKM26-032-220-00 Магнитный пускатель КМИ23260 32А в оболочке Ue220В/АС3 IP54 IEK
Контактор КМИ23260 32А в оболочке Ue380В/АС3 IP54 ИЭК Артикул: KKM26-032-380-00 Магнитный пускатель КМИ23260 32А в оболочке Ue380В/АС3 IP54 IEK
Контактор КМИ34062 40А в оболочке Ue220В/АС3 IP54 ИЭК Артикул: KKM36-040-220-00 Магнитный пускатель КМИ34062 40А в оболочке Ue220В/АС3 IP54 IEK
Контактор КМИ34062 40А в оболочке Ue380В/АС3 IP54 ИЭК Артикул: KKM36-040-380-00 Магнитный пускатель КМИ34062 40А в оболочке Ue380В/АС3 IP54 IEK
Контактор КМИ35062 50А в оболочке Ue220В/АС3 IP54 ИЭК Артикул: KKM36-050-220-00 Магнитный пускатель КМИ35062 50А в оболочке Ue220В/АС3 IP54 IEK
Контактор КМИ35062 50А в оболочке Ue380В/АС3 IP54 ИЭК Артикул: KKM36-050-380-00 Магнитный пускатель КМИ35062 50А в оболочке Ue380В/АС3 IP54 IEK
Контактор КМИ46562 65А в оболочке Ue220В/АС3 IP54 ИЭК Артикул: KKM46-065-220-00 Магнитный пускатель КМИ46562 65А в оболочке Ue220В/АС3 IP54 IEK
Контактор КМИ46562 65А в оболочке Ue380В/АС3 IP54 ИЭК Артикул: KKM46-065-380-00 Магнитный пускатель КМИ46562 65А в оболочке Ue380В/АС3 IP54 IEK
Контактор КМИ48062 80А в оболочке Ue220В/АС3 IP54 ИЭК Артикул: KKM46-080-220-00 Магнитный пускатель КМИ48062 80А в оболочке Ue220В/АС3 IP54 IEK
Контактор КМИ48062 80А в оболочке Ue380В/АС3 IP54 ИЭК Артикул: KKM46-080-380-00 Магнитный пускатель КМИ48062 80А в оболочке Ue380В/АС3 IP54 IEK
Контактор КМИ49562 95А в оболочке Ue220В/АС3 IP54 ИЭК Артикул: KKM46-095-220-00 Магнитный пускатель КМИ49562 95А в оболочке Ue220В/АС3 IP54 IEK
Контактор КМИ49562 95А в оболочке Ue380В/АС3 IP54 ИЭК Артикул: KKM46-095-380-00 Магнитный пускатель КМИ49562 95А в оболочке Ue380В/АС3 IP54 IEK

Взрывозащищенный кнопочный пост пке 222 2, пку, ку 92

Популярные статьи  Можно ли заменить выключатель на диммер в готовом блоке?

Подключаем кнопочный пост управления

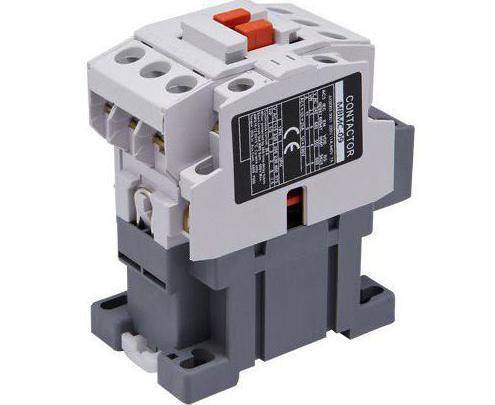

На магнитном пускателе есть 4 пары контактов, замыкающихся при срабатывании электрического прибора. Первые три принимают участие в коммутации напряжения. Четвертая пара призвана подавать нагрузку на катушку в момент отпускания кнопки пуска. Сверху находятся контакты (А1, А2), к которым подается рабочее напряжение. Для повышения удобства работы А2 внизу продублирован. Это подходящее место для доступа.

Схема подключения предполагает использование обычного кнопочного поста, оснащенного кнопками «Стоп», «Пуск». Внутри поста имеются как нормально открытые, так и закрытые контакты. Функциональные возможности контактов различаются ввиду разности в подключении. После нажатия кнопки одни контакты замыкаются (на рисунке ниже – под номерами 1 и 2), а другие – размыкаются (под номерами 3 и 4). Чтобы вы представили картину, проиллюстрируем описание:

Взрывозащищенный кнопочный пост пке 222 2, пку, ку 92

Сначала подключаем питающие провода к главным клеммам трехфазного пускателя. Берем одну фазу и ведем ее к посту для подключения к клемме 4 в основании кнопки «Стоп». Между постом и пускателем протягиваем три провода. Из выхода 3 кнопки «Стоп» протягиваем провод на выход 2 кнопки «Пуск». К выходам 1, 2 кнопки «Пуск» присоединяем два других провода.

Вернувшись к пускателю, присоединяем к А1 нулевой проводник. Далее подключаем провод от кнопочного поста (от выхода 1) к А2. При запуске поста пускатель замкнется. Отпущенный «Пуск» должен оставить пускатель включенным, а потому из четвертой пары контактов ведем проводник. К дополнительной клемме А2 (что внизу) протягиваем провод от противолежащей клеммы блок-контакта. Вся совокупность подключений будет составлять примерно такую картину:

В итоге в момент запуска ток идет к клемме А2, что замыкает катушку. Срабатывает пускатель. После отпускания кнопки «Пуск» ток минует эту кнопку и через включенный блок-контакт попадает также к катушке. Система начинает работать. После нажатия на кнопку «Стоп» мы прерываем подачу посредством блок-контакта и размыкаем пускатель. Такая схема актуальна для питания электродвигателя.

Источник

Как подключить кнопочный пост пуск стоп

Постараюсь объяснить буквально на пальцах, что куда и зачем идет. Разобраться с монтажной схемой на первый взгляд трудно. Все будет понятно, когда внимательно изучишь схему, но не всю сразу, а по частям элемент за элементом, задавая себе вопросы, какую роль выполняет данный контакт или элемент в схеме.

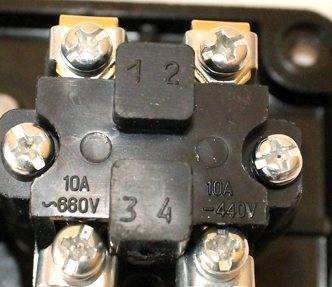

Параллельно изучая схему найти, например, у магнитного пускателя катушку управления, её контактные вывода. Найти на пускателе силовые – рабочие контакты, вспомогательные контакты (нормально разомкнутые и нормально замкнутые), необходимые для блокировки или шунтирования контактов.Общий вид кнопочного поста на две кнопки “Пуск” и “Стоп”. Снимаем контактный механизм одной кнопки.Из чего состоит контактный механизм. Две пары выводов, нормально замкнутого и разомкнутого контакта. При нажатии кнопки нормально замкнутый контакт размыкается, а нормально разомкнутый замыкается. При отпускании кнопки контакты возвращаются в исходное положение. Подвижный, нормально разомкнутый контакт.

Взрывозащищенный кнопочный пост пке 222 2, пку, ку 92

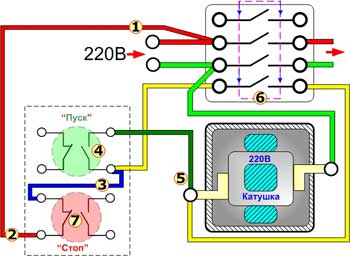

Схема подключения магнитного пускателя через кнопочный пост.Схема состоит: Из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220В.

Принцип работы схемы.

Питание кнопок взято с клеммы силовых контактов пускателя, цифра № .

Напряжение подходит до кнопки “Стоп” цифра № .

Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра № .

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра № .

Напряжение достигает цели, цифра № , катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт № шунтирует контакт кнопки “пуск” № , для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился.

Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра № , снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Популярные статьи  Почему на дробеметной машине срабатывает защита при включении шнека?

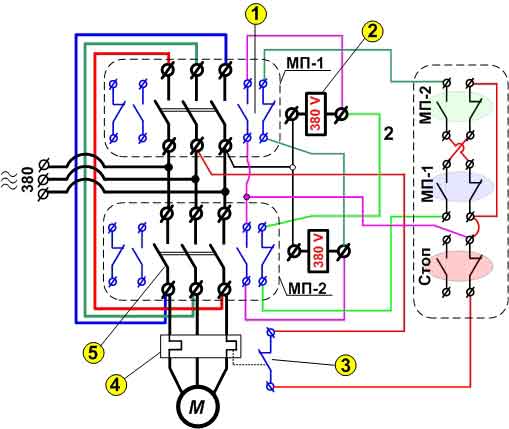

Реверсивная схема с катушками управления 380В

1) Блок контакты; 2) Катушка магнитного пускателя 380В; 3) Контакт теплового расцепителя, токового реле; 4) Токовое реле; 5) Силовые контакты.

Взрывозащищенный кнопочный пост пке 222 2, пку, ку 92

Источник

Основные характеристики и условия эксплуатации

Невзирая на то, что технические характеристики моделей идентичны, отличия в параметрах всё же наблюдаются:

  • при переменном токе наименьшее рабочее напряжение составляет 36 В, при постоянном – от 24 В;
  • номинальное напряжение с переменным током составляет до 660В, с постоянным – до 440 В;
  • номинальное напряжение, подаваемое на изоляционные слои в пределах 600-660 В;
  • четыре вида номинального режима работы (продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный);
  • номинальная сила тока составляет 10А;
  • в течение 1 секунды через кнопочный пост протекает сквозной ток номиналом 200А.

Взрывозащищенный кнопочный пост пке 222 2, пку, ку 92
Посты функционируют на различных площадях, которые расположены не выше точки 4300 м над уровнем моря

Принцип действия

Взрывозащищенный кнопочный пост пке 222 2, пку, ку 92

Подобное устройство представляет собой коммутационный аппарат, благодаря которому производится управление и распределение электрического тока по тем цепям, к которым он подключен.

С одной стороны, у кнопочного поста располагаются силовые контакты, которые и производят включение, переключение, обычное и аварийное отключение оборудования.

С другой стороны, установлена электромагнитная катушка, за счет которой данные контакты включаются и отключаются:

  1. В первой части эти силовые контакты, как правило, бывают подвижными и располагаются на диэлектрической траверсе. Если же эти элементы не имеют такую характеристику, как подвижность, то их располагают непосредственно на корпусе, который тоже должен быть диэлектрическим. С их помощью производится подключение силовых линий. В спокойном состоянии, подобные контакты разомкнуты, и электрический ток по ним не протекает. Нагрузки на них в этом состоянии нет. В этом состоянии они держатся благодаря специальной пружине;
  2. Вторая часть оснащена электромагнитной катушкой. Пока на нее не подается достаточное количество напряжения, она тоже находится в состоянии покоя. Когда напряжение возрастает, на контуре катушки возникает электромагнитное поле, создающее электродвижущую силу. За счет него подвижный сердечник или якорь с крепящимися к нему силовыми контактами подходит к катушке. В результате, происходит замыкание цепей, подключенных через них и образование рабочей нагрузки.
  3. Когда напряжение снимается с катушки, электродвижущая сила пропадает, и якорь не может удержаться в активном положении, под действием пружины ему приходится вернуться в первоначальное положение. В результате этого, цепи силовых контактов размыкаются, и установка прекращает работать.

Конструктивные особенности

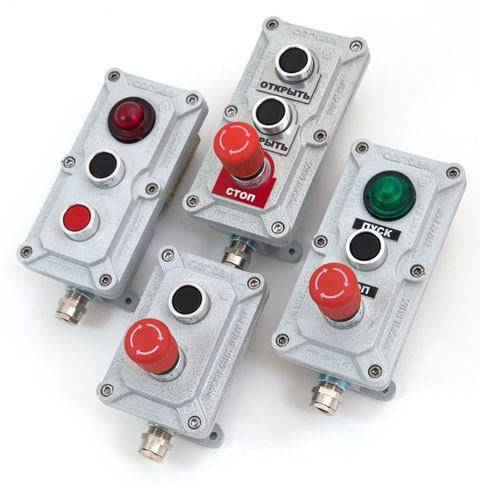

В зависимости от числа управляемых потребителей электроэнергии, посты могут быть двух-(толкатели «Пуск» и Стоп»)-и-многокнопочными. Кроме того, при выполнении электротехнических и электромонтажных работ, применяются одиночные кнопки, которые пользователь может самостоятельно установить на любом пульте управления.

Кнопочные посты монтируются в пластиковом или металлическом корпусе, имеющем крепежные отверстия для установки арматуры на место удобное для эксплуатации. Отдельную группу составляют кнопочные посты, предназначенных для управления тельферами (серия «ПКТ»), кран-балками и мостовыми кранами с наземным управлением.

Основным функциональным элементом устройства, осуществляющего запуск, остановку или переключение режимов потребителя электроэнергии является кнопка-толкатель – электротехническая коммутационная арматура с ручным управлением.

Сегодня, в пультах управления используются два типа толкателей:

  1. С самовозвратом, у которых возвращение кнопки в исходное состояние осуществляется за счет возвратной пружины, установленной на толкателе с нижней стороны.
  2. Толкатели с фиксацией положения (с самоудержанием), которые замыкают контакт и удерживают его до повторного нажатия.

Наиболее распространена двухкнопочная пусковая арматура, конструкция которой изображена на рис.2. Пульт состоит из корпуса 1 и лицевой панели 2, которые соединены между собой винтами 3. Кнопки окрашены в разный цвет и управляют парой контактов, размещённых внутри корпуса.

В свободном состоянии кнопки «Пуск», его пара контактов разомкнута, а у кнопки «Стоп» наоборот – замкнута. При нажатии на пусковую кнопку, ее контакты замыкаются.

Существует огромное количество схем коммутации различных электротехнических систем и устройств всего двумя кнопками. Однако, большинство из них предусматривает не прямую подачу напряжения к потребителю, а через контакты магнитного пускателя, которые рассчитаны на большие токи и напряжение.

Сами толкатели имеют различную форму и цвет, которые в арматуре, выпускаемой в России, обычно отражены в их условном обозначении.

По форме толкатели делятся на:

По цвету толкателя:

  1. Кнопки «Стоп» как правило окрашены в красный («К») или желтый («Ж») цвет;
  2. Толкатели «Пуск» могут быть черного («Ч»), синего («С»), зеленого («З») или белого («Б») цвета.
