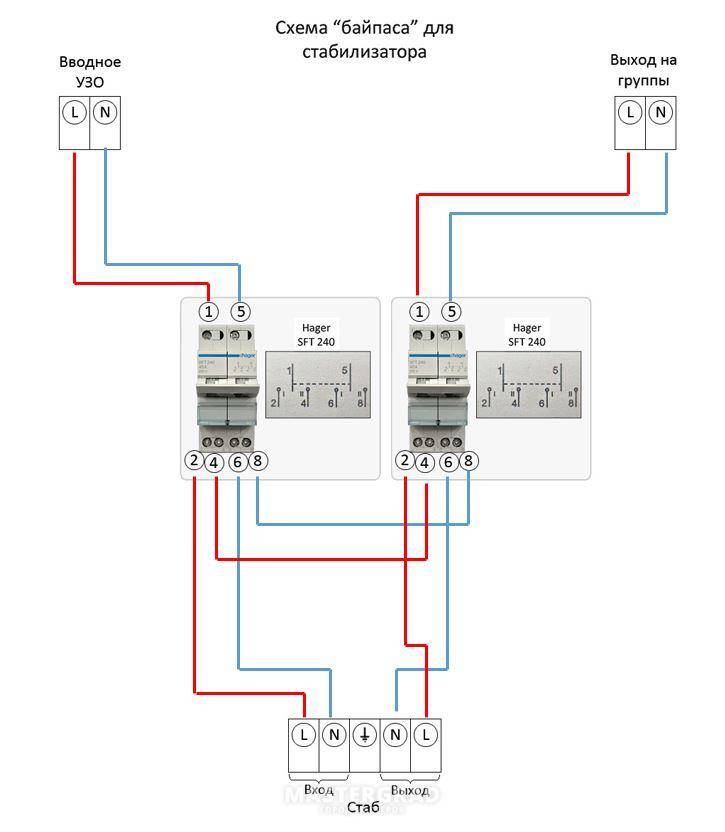

Как сделать байпас для бесперебойника?

Для чего нужно использование байпаса

Необходимость использование байпаса возникает не очень часто. Тем не менее, к таким ситуациям нужно быть готовым и знать когда может случиться такая необходимость. Переключение в режим обхода стабилизирующего устройства может быть вызвано рядом причин, таких как:

  • Продолжительное и стабильное напряжение в питающей сети. Нормальный режим электроснабжения позволяет исключить стабилизатор из работы, тем самым увеличив срок его жизни.
  • Необходимость профилактических работ в самом устройстве.
  • Напряжение на входе очень низкое либо слишком нестабильное. Стабилизатор не может справиться со своими обязанностями. В этом случае достаточно обеспечить хотя бы освещение и устройство можно временно отключить.
  • Мощность временно подключаемого оборудования больше возможностей стабилизатора (сварочные работы, мощный насос и т.п.), а входящее напряжение стабильно.
  • Необходимость проведения строительных работ с большим выделением пыли и влаги. В этом случае регулятор лучше не использовать и закрыть материалом, исключающем его загрязнение.
  • Выход из строя стабилизатора.

В иных случаях использование режима байпас нежелательно.

Виды ИБП

Общий принцип работы “бесперебойника” довольно прост. Пока есть сетевое напряжение, нагрузка питается от него. Как только сетевое напряжение пропадет, нагрузка будет питаться от резервной АКБ. При появлении сетевого напряжения нагрузка снова переключится на него. На сегодняшний день существуют три типа источников бесперебойного питания, отличающихся принципом работы:

  1. Off-Line.
  2. Line-Interactive.
  3. On-Line.

Off-Line

Наиболее простой тип ИБП. Он состоит из сетевого фильтра помех, зарядного устройства, инвертора, модуля контроля и управления.

Как сделать байпас для бесперебойника?

Пока присутствует сетевое напряжение, оно проходит через фильтр и поступает в нагрузку. Одновременно зарядное устройство заряжает резервный аккумулятор. Как только величина питающего напряжения выйдет за установленные пределы или оно будет недопустимо зашумлено помехами, запустится инвертор и произойдет переключение на питание от АКБ. При этом время переключения обычно составляет 4-6 мс.

К преимуществам ИБП этого типа можно отнести следующие:
простота
компактность
низкая стоимость

Недостатки:
повышенный износ АКБ (по сравнению с ИБП других типов)
отсутствие стабилизации напряжения при работе от сети
на переключение требуется время

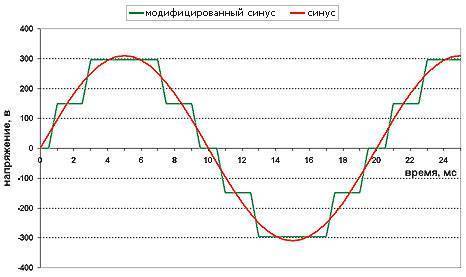

при работе от АКБ нагрузка питается аппроксимированной синусоидой или вообще разнополярными импульсами

Как сделать байпас для бесперебойника?

Line-Interactive

Устройства этого типа работают по сходному принципу, но в цепи питания от сети стоит стабилизатор, выполненный на трансформаторе со ступенчатым переключением обмоток. Это позволяет питать от сети нагрузку даже тогда, когда сетевое напряжение сильно отличается от номинального.

Как сделать байпас для бесперебойника?

К преимуществам источников бесперебойного питания этого типа можно отнести:
экономичность
компактность
стабилизацию выходного напряжения
относительно низкую стоимость

К недостаткам отнесем такие:
ступенчатое изменение выходного напряжения
на переключение требуется время
при работе от АКБ нагрузка питается аппроксимированной синусоидой

On-Line

Наиболее продвинутый тип ИБП с двойным преобразованием. В нем сетевое напряжение выпрямляется и поступает на инвертор, где снова преобразуется в первоначальный вид, но уже без помех и со стабилизированным напряжением правильной синусоидальной формы. Как только сетевое напряжение пропадет, нагрузка начнет питаться от АКБ. Поскольку нагрузку всегда питает инвертор, то нет необходимости в переключении с внешней сети на инвертор, и время переключения можно считать равным нулю.

Как сделать байпас для бесперебойника?

К преимуществам ИБП этого типа можно отнести следующие:
стабилизация выходного напряжения;
чистая синусоида без помех;
отсутствует задержка на переключение.

К недостаткам отнесем такие:
относительно низкая экономичность (постоянные энергозатраты на двойное преобразование);
сложная конструкция;
высокая стоимость.

1 Почему необходим ИБП?

Стационарные системы передачи электроэнергии от производителя к потребителю достаточно часто преподносят сюрпризы в виде отключения питания. Это происходит по множеству причин, которые не столь важны, кроме самого факта — света нет.

Когда это происходит, системы отопления, включающие в себя электронасосы, останавливают циркуляцию теплоносителя, ее отдельные элементы перегреваются и выходят из строя.

Из такой ситуации есть три выхода:

  1. Рассчитать и построить отопительную систему, в которой отсутствует электронасос. Циркуляция в таком случае должна происходить за счет воздействия гравитационных сил и разницы в плотности нагретой и холодной жидкости в трубах при подаче и обратном ходе. Для эффективной работы такой отопительной системы должны использоваться трубы большого диаметра (что не очень удобно) и при этом, никаких регулировок в процессе эксплуатации не предусматривается.
  2. В виде альтернативного получения электроэнергии — установить генератор (дизельный или бензиновый). Но для него потребуется отдельное помещение, так как при работе такие устройства производят много шума и выделяют выхлопные газы, которые необходимо удалять. Кроме того, стоимость топлива значительно увеличивает расходы на обеспечение жилых помещений теплом.
  3. Установить бесперебойник для насоса отопления, для обеспечения постоянного циркуляционного процесса, который работает от аккумулятора. При отключении централизованный источник питания, его автоматически заменит ИБП, который с помощью инвертора будет преобразовывать постоянный ток от батарей в переменный. Такое дополнительное оборудование не занимает много места и может быть расположено в любом удобном месте. Особого обслуживания ИБП, также не требует, главное — следить за тем, чтобы аккумуляторы всегда были заряжены.

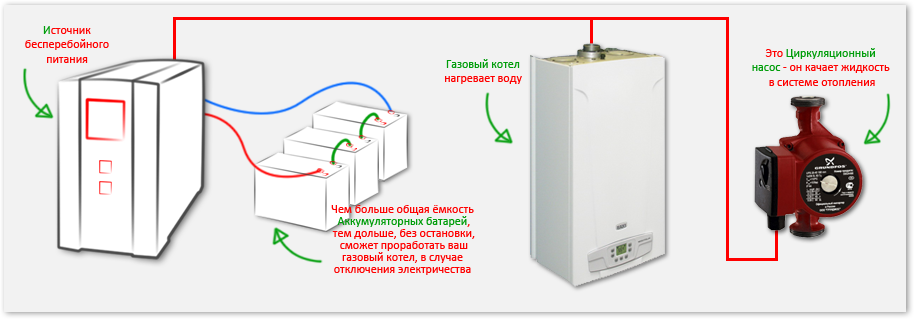

Простейшая схема работы ИБП

ИБП, используется не только в газовых, но и твердотопливных котлах, что значительно повышает надежность их бесперебойной работы при отключении питания.

1.1 Виды ИБП

Бесперебойник для насоса отопления может иметь несколько вариантов исполнения:

  • линейный ИБП — это самая простая модель, которая не имеет стабилизатора напряжения. При прекращении работы стационарной электросети, такой прибор самостоятельно переключается на питание от батарей;
  • линейно-интерактивный ИБП — оснащен простейшим стабилизатором напряжения и при работе от аккумулятора выдает на выходе положенные 220В и 50Гц;
  • ИБП двойного преобразования. Кроме системы стабилизации напряжения имеет возможность подключаться к генератору.

Линейно-интерактивные устройства имеют небольшое внутреннее напряжение, что позволяет им работать от 1 до 4-х батарей.

При этом происходит самостоятельный контроль величины заряда и при остаточной емкости батареи ниже 20% происходит ее отключение. Переход на автономный режим при отключении электричества и обратно происходит в автоматическом режиме.

Зачем настраивать UPS?

После
подключения ИБП, его можно было бы сразу ввести в эксплуатацию — заводские уставки (настройки по умолчанию) могут
вполне подойти для большого числа случаев. Да и настройки есть не у всех UPS. Но, если мы собираемся эксплуатировать
действительно высококлассный ИБП с двойным преобразованием, то было бы глупо не использовать все
возможности для повышения надежности, удобства и эффективности системы бесперебойного питания.

Мы будем настраивать
online UPS Powerware 9130-T (Eaton) мощностью 2000 ВА.
ИБП уже подключен. Он будет работать в офисе с тремя компьютерами, телефонной станцией и МФУ (лазерный принтер, факс,
копир, сканер). Хоть это и не имеет прямого отношения к теме, но начитавшимся про «не подключайте лазерные принтеры к
UPS» скажем, что это песня
20-летней давности, которая даже и тогда имела не много смысла — нужно просто соотносить максимальные токи принтера
(и любого другого потребителя) с максимальными выходными токами UPS, и все будет хорошо.

В нашем офисе не очень хорошая электрическая сеть. Раз в неделю бывают отключения
минут по 5-10 (секундные просечки бывают, конечно, еще чаще), а пару раз в год могут отключить электричество и на
несколько часов. Напряжение в сети обычно от 185 до 215 вольт, но вечерами, когда в здании отключаются основные
потребители, может подскочить и до 250 В. В офисе есть свой щиток, и начальство требует, чтобы уходя все выключали. Вот,
в основном, и все основные условия, которые имеют отношение к настройке UPS. Можно начинать настройку.

Популярные статьи  Как поменять электросчетчик в квартире?

Байпас в котельной

В схемах обвязки котлов обводная линия бывает необходима также в 2 случаях:

  • как байпас для циркуляционного насоса;
  • для организации малого контура циркуляции для твердотопливного котла.

Насос, установленный на обходном трубопроводе, встречается в отопительных системах довольно часто, иногда даже без особой необходимости. Дело в том, что однотрубная или двухтрубная система отопления, изначально задуманная с принудительной циркуляцией, никогда не сможет функционировать при отключении насоса. У нее нет для этого больших уклонов и увеличенных диаметров труб. Но байпас для насоса как раз и нужен, чтобы вода могла течь по прямой линии, в то время как перекачивающее устройство не работает.

Другое дело система, приспособленная под естественное движение воды. Часто бывает, что в нее для повышения эффективности не просто встраивают насос, а устанавливается система байпас с обратным клапаном на прямой. Это позволяет в случае отключения электричества автоматически перейти на естественную циркуляцию, что и отражено на схеме:

Пока насос работает, он своим давлением поджимает клапан с обратной стороны и не пускает поток по прямой. Стоит только отключить электроэнергию или перекрыть один из кранов, как давление исчезнет и клапан байпаса откроет прямой путь теплоносителю, восстановится конвективное движение воды. Можно спокойно снимать насос или прочищать грязевик, работа системы от этого не нарушится, она просто перейдет в другой режим.

Ну и последнее место применения байпаса – малый контур циркуляции твердотопливного котла со смесительным узлом. Здесь перемычка, подключенная к трехходовому клапану, дает возможность теплогенератору прогреться до температуры 50 ºС, дабы избегнуть воздействия низкотемпературной коррозии на стальные стенки топки. В этом случае схема байпаса выглядит так:

Принцип действия прост: клапан не пускает в котел холодную воду из системы, пока теплоноситель, циркулирующий по байпасной линии, не нагреется до требуемой температуры. Потом клапан открывается и пропускает в контур холодную воду, смешивая ее с горячей. Тогда на стенках топки не образуется конденсат и коррозии не возникает.

Иногда еще бывает нужен байпас в системе водоснабжения. Например, чтобы снять для ремонта, промывки или замены полотенцесушитель в ванной. Поскольку он подключается к стояку ГВС, то в многоквартирном доме его демонтаж создаст массу неудобств. Проще это предусмотреть заранее и при монтаже нагревателя поставить перемычку с краном.

1 Виды ИБП для котла отопления

Выбирая ИБП для котла, необходимо определить, какую нагрузку он должен выдержать при запуске, т.к. в момент пуска происходит резкий скачок напряжения. Встроенный аккумулятор рассчитан на 5-15 минут, чего вполне хватает на отключение отопительного котла.

При необходимости большего количества времени работы бесперебойника, нужно подключать внешние батареи с большей емкостью. Не маловажную роль играет диапазон входного напряжения. Чем шире диапазон, тем реже ИБП будет переходить в автономный режим, что сохранит и продлит срок службы аккумуляторов.

Как сделать байпас для бесперебойника?

Место ИБП в системе отопления

Основные виды ИБП для котла:

  • резервные;
  • интерактивные;
  • двойное преобразование.

Первые два типа дешевые, с высоким КПД, длительный период переключения на батарею, не стабилизируют пики электроэнергии, не подходят для отопительных систем.

1.1 ИБП для циркуляционного насоса отопления: требования

Циркуляционный насос отопления – составляющая часть системы отопления, предназначенная для принудительного движения воды в закрытом пространстве. Циркуляционные насосы делятся на насосы с ротором, погруженным в воду и насосы с сухим ротором.

ИБП для циркуляционного насоса отопления помогает при кратковременном отключении электропитания и скачках напряжения в сети. Бесперебойник автоматически переключает подсоединенное оборудование к питанию от батареи, а при возобновлении подачи электроэнергии переключает питание обратно и ставит аккумуляторы на зарядку.

Достоинства использования бесперебойника для циркуляционного насоса:

  • защита приборов от перепадов напряжения в электросети;
  • подача тока хорошего качества;
  • переключение на независимое электропитание при отключении тока на период от 10 минут до 2-х суток и более;
  • довольно высокий КПД;
  • отсутствие шума, простота установки и использования.

Как сделать байпас для бесперебойника?

Бесперебойник для систем отопления

Требования для ИБП циркуляционного насоса отопления:

  • подача на выходе синусоидного сигнала;
  • время работы бесперебойника в автономном режиме;
  • выдерживаемая нагрузка с учетом пуска системы;
  • скорость переключения на аккумуляторы.

Котел отопления один из самых важных электроприборов в доме, который требует обеспечение бесперебойного питания. В защите нуждаются электрические циркуляционные насосы и электроника, управляющая системой. Эти функции успешно выполняет источник бесперебойного питания. Он не только выравнивает перепады напряжения, но и переключает всю систему в случае необходимости на питание от аккумуляторов. Современные газовые и жидко топливные котлы имеют один или два насоса, электронику, и потребляют 50-100 Вт. Поэтому с их защитой легко справляется ибп для насоса отопления.

Для котлов отопления подходят ибп с двойным преобразованием:

  • синусоидный сигнал на выходе;
  • стабилизационная функция;
  • функция фильтра.

Подключаем кабели к ИБП Eaton Powerware 9355

Сначала подключим выходной кабель к выходному щитку.

Электрики привыкли к тому, что для
снятия напряжения с какого-то участка электрической сети достаточно отключить автомат «выше по течению».
С выходным щитком ИБП
это не так — в нем может быть опасное напряжение, даже, если отключится электричество во всем городе. Это ведь и есть работа
ИБП — поддерживать
напряжение во время отключения. Поэтому, для безопасности, на выходном щитке ИБП нужно повесить два (один снаружи, а другой
внутри щитка) ярких и страшных плакатика примерно такого содержания: «Перед работой в щитке, отключи источник
бесперебойного питания».

Затем откатим
ИБП (у него есть
колесики) от стены, так, чтобы можно было свободно работать с задней панелью, и убедимся, что входной
кабель не подключен к входному щитку, автоматы во входном щитке и автоматы на задней панели «вход выпрямителя»
и «вход батареи», расположенные на задней панели
ИБП Eaton Powerware 9355 — 15 кВА разомкнуты. Это гарантирует нам отсутствие напряжения на проводах и клеммах во время
подключения.

На задней панели ИБП видим модуль ручного (сервисного) байпаса.
Если модуля
байпаса нет, — возможно он приехал в отдельной коробке, и его нужно монтировать самим. Мы опустим эту несложную операцию
и продолжим в предположении, что ручной байпас установлен. Подключим сначала провод защитного заземления Pe.

Отвернув винты, откроем крышку задней панели байпаса. Перед нами два клеммника:
вход статического байпаса и выход ИБП. Подключаем входной и выходной кабели (в каждом по 4 проводника). Открыв верхнюю крышку задней
панели
Eaton Powerware 9355 подключаем в клеммам входа выпрямителя 3 короткие перемычки от клеммника байпаса — теперь две
входные линии ИБП подключены параллельно — ведь у нас одна электрическая сеть. Для работы выпрямителя
Eaton Powerware 9355 нужно нейтраль, которую мы к выпрямителю не
подключили, потому что это соединение есть внутри UPS.

Убедимся, что автоматы
сервисного
(ручного) байпаса зафиксированы в положении «OFF-ON_ON» — как на рисунке. Выключатели сервисного байпаса не
понадобятся — они будут нужны только тогда, когда ИБП будут ремонтировать (например, если
мы напортачим при подключении)

Обратим внимание на положение всех автоматов
ИБП в данный момент.
Вход сервисного байпаса соединен с входом статического байпаса. Автомат «батарея» и автомат «выпрямитель»
выключены. Теперь можно пододвинуть
ИБП Eaton Powerware 9355 к стенке и вывинтить опорные стойки снизу — во время эксплуатации, ИБП будет стоять на четырех «пятачках»,
а не на колесах

Теперь он не сдвинется с места, даже, если его толкнуть. После этого можно подключить входной кабель
ИБП к входному щитку

Популярные статьи  Кабельные наконечники под опрессовку: назначение, типы, выбор

Теперь можно пододвинуть
ИБП Eaton Powerware 9355 к стенке и вывинтить опорные стойки снизу — во время эксплуатации, ИБП будет стоять на четырех «пятачках»,
а не на колесах. Теперь он не сдвинется с места, даже, если его толкнуть. После этого можно подключить входной кабель
ИБП к входному щитку.

Простые настройки ИБП

Влючаем сеть. На передней панели
Powerware 9130 (Eaton) на пару минут появляется логотип Eaton. Если
UPS пищит, возможно мы
забыли подключить аккумуляторную батарею, хотя это нужно было сделать
на этапе подключения UPS — исправляем ошибку.

Нажимаем кнопку включения — на дисплее надпись «ИБП готов к работе».
Как сделать байпас для бесперебойника?Приятно, что
по-русски (все ИБП Powerware 9130 (Eaton) приходят в Россию с предустановленным русским языком).
Но UPS еще не включен,
чтобы он включился, нужно нажать и удерживать кнопку включения в течение секунды. Делаем это, на дисплее надпись:
«ИБП
включается», которая через несколько секунд сменяется сообщением «ИБП online, мощность 0%» —
ИБП включился и на его
выходе появилось напряжение.

Какое, говорите, напряжение на выходе? Проверим заводскую установку. Нажимаем и
удерживаем кнопку «esc» пока на дисплее не появляется сообщение «Установки пользователя». Нажимаем
кнопку входа в пункт меню и кнопками со стрелками доходим до пункта «Output voltage ( 230V )» (русский язык
куда-то делся — придется привыкать к английскому). Эту установку легко исправить на 220 В (вход в пункт меню и кнопки со
стрелками). Вопрос заключается в том, нужно ли это делать? Нашему ИБП Powerware 9130 (Eaton) все равно, какое напряжение поддерживать на выходе:
220 В или 230 В, в обоих случаях оно будет идеальным. Потребители (компьютеры, МФУ и телефонная станция) наверняка
рассчитаны на 230 В (можно проверить в инструкциях), поэтому заводская установка 230 В представляется правильной. Оставляем
ее. Сразу проверяем соседний пункт меню и убеждаемся, что выходная частота равна 50 Гц.

Еще одна несложная настройка — дата и время. Входим в пользовательские настройки (см.
предыдущий абзац) и кнопками со стрелками идем до пункта «Set date and time». Входим в этот пункт меню и
кнопками со стрелками устанавливаем дату и время, подтверждая каждую установку нажатием кнопки ввода.

Чтобы UPS не отвлекал людей от работы при очень
коротких сбоях электрической сети, установим задержку включения звукового сигнала при сбое электропитания в 5 с. Для
этого идем в меню пользовательских настроек, пункт «On battery notice delay» и устанавливаем соответствующую
задержку.

Разновидности бесперебойных источников питания

Если вы выбираете источник бесперебойного питания для вашего циркулярного насоса системы отопления, то уделите особое внимание техническим характеристикам прибора. Однако перед этим следует разобраться с разновидностями ИБП оборудования:

  • Резервные бесперебойники (их также называют линейными) отличаются своей простотой, ведь в них отсутствует стабилизация входного напряжения, которое при питании от электросети колеблется в большом диапазоне. В случает отключения питания оборудование будет питаться от аккумулятора, что может быть встроенным или подключенным.
  • Линейно-интерактивные блоки ИБП представляют собой приборы с дополнительно функцией стабилизации напряжения. Как правило, строятся по принципу автотрансформаторов.
  • Бесперебойники для циркулярного насоса с двойным преобразованием – наиболее сложный вид устройства. В комплектации находится два преобразователя. Первый из которых выдаёт на выходе постоянное напряжение, от которого и заряжаются батареи или аккумуляторы. Второй же выдаёт переменный ток с напряжением 220 вольт на выходе.

Оптимальным вариантом при покупке бесперебойника для питания циркулярной помпы будет ИБП с двойным преобразованием напряжения. Ведь, хоть инверторы для насоса отопления и сложные устройства, однако самые стабильные, так как прямое питание потребителей от электросети в них не используется – весь ток проходит двойное преобразование.

Виды байпаса в системе отопления.

Помимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. Существуют следующие типы байпасов, в отличие от типа арматуры:

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Клапанный автоматический байпас

Включает в себя шаровой кран, который почти полностью не создаёт сопротивления свободному току жидкости через трубу в свободном режиме. Во время включения насоса скорость течения возрастает. Жидкость из выходного отверстия трубы направляется в магистраль и начинает течь в 2 направлениях. Во время движения по прямому пути никаких препятствий не возникает, а при движении назад теплоноситель утыкается в обратный клапан. Из минусов подобного вида байпаса следует отметить его повышенную чувствительность к загрязненной воде. В случае попадания даже мелкого мусора подобная система может сломаться.

Инжекционный автоматический байпас

В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.

Принцип работы и устройство ИБП

Что такое бесперебойник (Ups -Uninterruptible Power Supply), знает каждый владелец компьютера.

Данное устройство обеспечивает функционирование системы, когда центральное электроснабжение выключено.

В зависимости от разновидности, источник бесперебойного питания циркуляционного насоса выполняет следующие функции:

  • Трансформация постоянного напряжения 12 В в переменное 220 В.
  • Переключение в автоматическом режиме на питание от аккумулятора.
  • Удаление сетевых помех.
  • Выравнивание напряжения.

Первые три действия обеспечивают все модели источников бесперебойного питания, а функция стабилизации присутствует только в отдельных разновидностях.

На практике для аварийного питания насосов отопления используются следующие виды бесперебойников:

  1. Резервный.
  2. Линейно-интерактивный.
  3. Инверторный.

Резервный ИБП

При использовании резервного бесперебойника при включенном электричестве питание системы происходит от сети, а если электроэнергию отключают, устройство переводит насос на питание от аккумулятора. Напряжение с аккумулятора подается на трансформатор, который преобразует его в переменное и повышает до 220 В. Стабилизатор напряжения в устройстве не предусмотрен, а помехи устраняются с помощью пассивного фильтра.

Популярные статьи  Как сделать ремонт мультиварки своими руками?

К преимуществам данной разновидности относятся следующие:

  • Характеризуются высоким КПД.
  • Малошумные, выделяют небольшое количество тепла.
  • Самый бюджетный вариант.

Минусы:

  • Переключение происходит сравнительно долго.
  • Искажение формы кривой выходного напряжения.
  • Невозможно регулировать аплитуду и частоту.

Линейно-интерактивный (Line-Interactive)

Основная особенность бесперебойного блока данного типа – присутствие в нем простого стабилизатора, который выравнивает напряжение. Такое оборудование предназначено для устройств, которые характеризуются повышенными требованиями к качеству электропитания.

Принцип работы таков: если показатель входного напряжения изменяется, то срабатывает электронный коммутатор, подключая те или иные обмотки. В итоге выходное напряжение практически не отличается от требуемого. Прибор оснащен преобразователем напряжения и фильтром.

Плюсы ИБП данного вида:

  • Высокий КПД.
  • Не шумит.
  • Производится выравнивание напряжения с помощью автопреобразователя.

Недостатки:

  • Большое время переключения.
  • Малая точность.
  • Дешевые разновидности грешат отклонениями в частоте.
  • Трапециевидная форма кривой напряжения.

Инверторный

Устройство выполняет преобразование напряжения два раза: переменный ток преобразуется в постоянный, а затем опять в переменный, для чего используется обратный преобразователь. Если электричество выключается, то оборудование запитывается от аккумулятора, но переключения не происходит, так как аккумуляторная батарея постоянно включена в цепь. На таких устройствах можно увидеть указания, что время переключения равно нулю, но это не совсем верно, хотя время действительно не тратится. Поэтому такие устройства еще называют ИБП типа On-Line.

В периоды времени, когда напряжение превышает номинальное, конденсаторы запасают энергию, впоследствии используя ее, когда напряжение понижается.

Все описанные действия происходят под управлением микроконтроллера, благодаря чему отклонения напряжения и частоты сводятся к минимуму.

ИБП с двойным инвертированием характеризуются весомыми преимуществами, что делает такие устройства более предпочтительными в сравнении с другими вариантами.

К их достоинствам относятся:

  • Работают при большом диапазоне входного напряжения.
  • Идеальная синусоида выходного напряжения.
  • Корректировка напряжения и частоты с высокой точностью.
  • Отсутствуют помехи на выходе.

Недостатки:

  • Ощутимый шум вентилятора.
  • Высокая цена.

Все бесперебойники для циркуляционных насосов снабжены зарядным устройством, с помощью которого производится подзарядка аккумулятора.

Что такое байпас

Любой человек нуждается в том, чтобы в доме всегда сохранялось тепло, поэтому старается организовать отопительную систему самым лучшим образом.

Байпас зачастую встречается в:

  • Комплексах нефте- и газопроводов;
  • В устроенном центральном электроснабжении;
  • В системах водоснабжения и водоотведения;
  • Системе отопления.

На магистральных нефте- и газопроводах эта конструкция применяется во время проведения профилактических и ремонтных работ, также при авариях. В центральных линиях электроснабжения – при выходе из строя трансформатора, проведении ремонтных работ или обрыве линии проводов. В системах горячего и холодного водоснабжения они задействуются при внештатных ситуациях и авариях.

Зачастую, для устранения различного рода изъянов, отопительная система может нуждаться в серьезных доработках. Bypass предназначен для решения таких проблем. Он представляет собой перемычку в виде отрезка трубы, монтируемого между прямой и обратной проводкой радиатора отопления.

Это устройство широко применяется в системе отопления в случае:

  • Наличия циркуляционного насоса;
  • Для регулирования уровня температуры;
  • Для экономии подачи теплоносителя.

Устанавливается это устройство в отопительных системных конструкциях, где имеется циркуляционный насос или котел, чтобы в случае надобности можно было провести ремонтные работы без остановки системы отопления. Может применяться в индивидуальной системе отопления для регулировки уровня температуры, за счет того, что в устройстве есть краны для распределения потоков воды и регулировки ими. Это устройство помогает регулировать уровень подаваемой обычной воды как частично, так и в полной мере, в зависимости от того, насколько перекрыта труба. За счет этого контролируется уровень нагрева каждой батареи отдельно.

Также это устройство выполняет роль прибора, помогающего экономит расход топлива, поступающего в отопительную систему, при этом поддерживая нужный температурный режим в нормальном состоянии.

Принцип работы стабилизатора напряжения

Основное назначение стабилизатора – позволить потребителю не беспокоиться о безопасности своих электрических приборов. Современные устройства делают это автоматически и различаются только способами нормализации электрической энергии.

По сути, это преобразователи, позволяющие получить стабильное электроснабжение, не зависящее от колебаний входящего напряжения и изменений нагрузки. Колебания напряжения в сети вызываются многими причинами. Проявляются как:

  • Завышенное напряжение.
  • Пониженное.
  • Скачки, независимые от нагрузки.
  • Скачки, в зависимости от нагрузки у потребителя.

Во всех случаях стабилизатор обязан обеспечить электроснабжение, соответствующее норме.

Основным принципом действия стабилизаторов любого типа, является отслеживание величины входящего напряжения и корректировка его различными способами до необходимого уровня. Как только на клеммы стабилизатора поступает напряжение, происходит его сравнение с заданной величиной. Для бытовой сети, это 220 вольт. В следующий момент устройство понимает, в какую сторону необходима корректировка. Затем, различными способами, происходит нормализация параметров. Такой цикл занимает миллисекунды и осуществляется постоянно. Скорость срабатывания прибора обеспечивает стабильность подающейся потребителю электроэнергии.

Но, периодически возникают условия, когда необходимо подать энергию напрямую из внешней сети. В этих случаях на помощь приходит особый режим работы – Bypass.

Определение и применение функции байпас в стабилизаторе напряжения

Как сделать байпас для бесперебойника?
Байпас стабилизатора Байпас – это путь, создаваемый в обход некоторых участков или элементов электрической цепи. Работа электромагистрали с активным обходным путем носит название режим байпаса. Если такая функция применяется непосредственно к стабилизаторам напряжения, входное напряжение подается на выход, и стабилизация не производится. Некоторые производители стабилизаторов на корпусах пишут слово «Bypass» или «обход», «транзит», но сути этого не меняет.

Эта небольшая электротехническая конструкция используется, когда нужно запитать нагрузку в обход стабилизатора. Благодаря байпасу у потребителя нет нужды подключать провода и клеммы, достаточно лишь переключить выключатель.

Как сделать байпас для бесперебойника?
Стабилизатор напряжения

Ситуации, когда целесообразно использовать байпас в электрике:

  • При возникновении нештатных или аварийных ситуаций, когда требуется быстро обесточить стабилизатор.
  • Байпас позволяет предотвратить перегрузки и развитие аварийных ситуаций. Его подключение к сети приборов целесообразно, если выходная мощность стабилизатора по факту превышает номинальные показатели.
  • Если в загородном доме люди живут не круглый год, а в определенные сезоны, они оставляют включенными минимальное количество бытовой техники, стабилизатор отключается.
  • Глубокой ночью, как правило, все показатели электрической сети стабильны, поэтому нужды в работающем стабилизаторе нет.
  • Необходимость провести техническое обслуживание самого стабилизатора напряжения.

Причины использования

Как сделать байпас для бесперебойника?
Основные причины эксплуатации байпаса:

  • Чтобы снизить изнашиваемость расходников и продлить эксплуатационный период.
  • Во время проведения строительных работ, а также высокой запыленности в помещении.
  • В домашних условиях наблюдаются регулярные просадки напряжения. Отклонения превышают 30-35%.
  • Для модернизации, профилактики и проведения ремонта.

Байпас – это специальная функция в электронных устройствах, которая коммутирует (соединяет) сигналы без рабочих узлов – функциональных блоков. Его основные задачи – улучшить качество работы всей бытовой техники и электрических приборов, гарантируя этим длительный эксплуатационный срок. Его использование эффективно при появлении высокого напряжения, а также помогает экономить электроэнергию.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
