Какое отклонение напряжения в сети считается предельно допустимым

Несоответствие параметров электрической сети требуемым параметрам качества электроэнергии, установленных ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения», негативно влияет на работу электрооборудования. В быту чаще всего это отражается на сроке службы лампочек (быстрее перегорают), а также работе бытовой техники, в частности, холодильников, телевизоров, микроволновых печей. В этой статье мы рассмотрим допустимое и предельное отклонение напряжения в сети по ГОСТ, а также причины возникновения такой проблемы.

Расчет падения напряжения в кабеле формула и причины

Доброго дня, уважаемые гости и читатели нашего блога! Сегодня мы хотели бы рассказать Вам о том, как выбрать электрический провод для системы энергоснабжения объекта так, чтобы

не пришлось кусать локти, сетуя на скачки напряжения или нехватку мощности для одновременного питания всего комплекса оборудования.

Основной акцент в этом деле делаем на диаметр провода для проходящего по нему тока, и расчет падения напряжения в кабеле как раз и призван решить эту задачу.

Давайте вместе выясним, как производится расчет, а также узнаем, каким образом можно увеличить показатель силового напряжения электрической сети, повысив тем самым безопасность электроустановок.

Может ли гулять частота электричества в квартире?

Ну в основном конечно по частоте 2-2,5%. Это для номинального режима работы оборудования тех же электростанций. Но могут быть и большие отклонения.

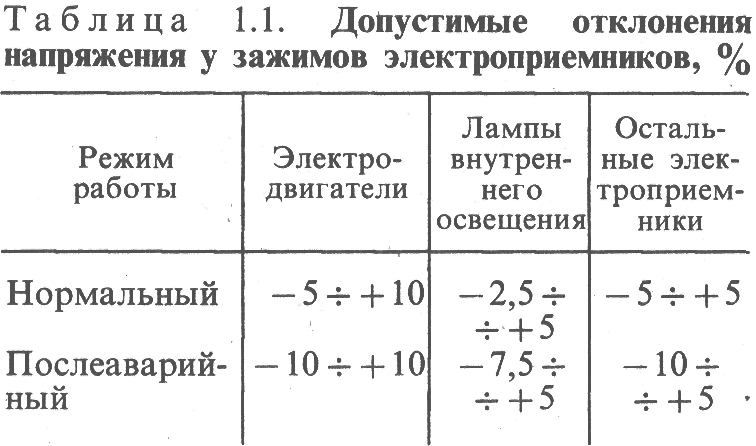

1.5. Генераторы постоянного тока и синхронные компенсаторы при номинальной частоте вращения, а генераторы переменного тока, кроме того, и при номинальном коэффициенте мощности должны развивать номинальную мощность при отклонениях напряжения от номинального на ±5%. Мощность генераторов и синхронных компенсаторов при отклонениях напряжения от номинального значения более чем на ±5% (но не более чем на ±10%) должна быть по требованию потребителя указана предприятием-изготовителем. Двигатели должны сохранять номинальную мощность (в технически обоснованных случаях — номинальный момент) при отклонениях напряжения сети от номинального значения в пределах

от минус 5 до плюс 10%. Генераторы и двигатели переменного тока должны сохранять номинальную мощность при отклонениях частоты переменного тока на ±2,5% номинального значения. Двигатели переменного тока при одновременном отклонении напряжения и частоты переменного тока от номинальных значений должны сохранять номинальную мощность, если сумма абсолютных процентных значений этих отклонений не превосходит 10% и каждое из отклонений не превышает нормы. …

МАШИНЫ ЭЛЕКТРИЧЕСКИЕ ВРАЩАЮЩИЕСЯ. ТУРБОГЕНЕРАТОРЫ Общие технические условия

4.4 Машины должны допускать продолжительную работу с номинальной мощностью и номинальным коэффициентом мощности, а также с оговоренным соглашением, разделом 7 и приложением А, максимальными нагрузками, при отклонениях напряжения ±5 % и частоты ±2% номинальных значений, как это показано заштрихованной площадью на рисунке 1. Предельные превышения температуры или предельные температуры, указанные в таблице 1, следует применять только к режиму работы с номинальными напряжением и частотой.

Таблица 1 — Предельные температуры и превышения температур … Примечания 1 По мере увеличения отклонения напряжения и частоты от номинальных превышения температур или температуры могут прогрессивно увеличиваться. Продолжительная работа с номинальной мощностью в некоторых граничных токах заштрихованной площади может привести к росту превышений температур приблизительно на 10 К. Машины также должны обеспечивать номинальную мощность при номинальном коэффициенте мощности при изменении напряжения ±5 % и частоты от плюс 3 % до минус 5 % номинальных значений, как это определено внешней пунктирной границей на рисунке 1, однако при этом будут иметь место дальнейшие повышения превышений температур. 2 Для уменьшения сокращения срока службы из-за повышения температур или превышений температур работа машины вне пределов заштрихованной площади должна быть ограничена по продолжительности и числу случаев По мере возможности должна снижаться мощность машины или должны предприниматься другие меры Турбогенераторы должны допускать продолжительную работу со сниженной нагрузкой при одновременных отклонениях напряжения сверх ±5 %, но не более чем до ±10 %, и частоты до ±2 % номинальных значений. Допустимые нагрузки в зависимости от их продолжительности и числа случаев работы вне заштрихованной зоны должны быть указаны изготовителем в инструкции по эксплуатации машины 3 Режимы работы при повышенном напряжении в сочетании с пониженной частотой или при пониженном напряжении и повышенной частоте являются анормальными При этом работа в первом из режимов может привести к увеличению превышения температуры обмотки возбуждения. При режимах работы, показанных на рисунке 1, перевозбуждение или недовозбуждение машины и ее трансформатора не превышают 5 %. 4 Следует учитывать влияние отклонения частоты от номинальной на работу других элементов турбоагрегата, например турбины и вспомогательного оборудования Изготовителю турбины следует указывать пределы изменения частоты и время, в течение которого турбина может работать при этой частоте. Следует также учитывать возможность работы вспомогательного оборудования при изменении напряжения и частоты

Популярные статьи  Принцип работы и устройство синхронного генератора переменного тока

ГОСТ 29322-92. Стандартные напряжения

Из всех бывших республик СССР к стандарту «230В» перешли Россия, Украина, страны Балтии.

При этом следует понимать, что электрическое оборудование, выпускаемое в России и для России должно нормально работать и при напряжении 220В, и при напряжении 230В. Для приборов, как правило, закладывается диапазон по напряжению от -15 % до +10 % от номинального.

География стран со стандартными напряжениями: 100В, 110В, 115В, 120В, 127В, 220В, 230В, 240В

В разных странах мира приняты различные стандарты сетевого напряжения. Можно встретить следующие стандарты: — 100В в Японии, — 110В в Ямайке, Гаити, Гондурасе, Кубе,— 115В в Барбадосе, Сальвадоре,Тринидаде,— 120В в США, Канаде, Венесуэле, Эквадоре— 127В в Бонайре, Мексике, — 220В во многих странах Азии и Африки,— 230В во многих странах Европы и части стран Азии,— 240В в Афганистане, Гайане, Гибралтаре, Катаре, Кении, Кувейте, Ливане, Нигерии, Фиджи

География стран, в которых приняты напряжения 220В и 230В

Наибольшее распространение получили стандарты 220В и 230В, эти стандарты приняты более чем в 150 странах мира.

На практике конечно напряжение в сети постоянно изменяется и зависит от многих факторов.  Часто допустимый диапазон напряжений указывается на тыльной стороне изделия или на электрической вилке прибора.  Наиболее требовательны к качеству электропитания приборы, имеющие электродвигатели (холодильники, кондиционеры, стиральные машины, котлы отопления, насосы).Ясно, что для любых приборов, используемых в России и напряжение 220В и напряжение 230В является хорошим.

Какие бывают отклонения в качестве электроэнергииХорошо известно, что в наших сетях часто бывают значительные отклонения от стандартов качества электроэнергии.  И напряжение может быть значительно ниже 220В или значительно выше 230В. Причины этого явления тоже известны:  старение действующих электрических сетей, плохое обслуживание сетей, высокий износ сетевого оборудования, ошибки в планирование сетей, большой рост потребления электроэнергии. К проблемам в сетях можно отнести: низкое и пониженное напряжение, высокое и повышенное напряжение, скачки напряжения. провалы напряжения, перенапряжение, изменение частоты тока.

Решение вопроса – есть! И каждый любитель загородной жизни вправе обеспечить себя стабильным напряжением при помощи нашего оборудования. Ждем Ваши вопросы и комментарии на эл. почту [email protected]

                       5 причин купить стабилизатор у нас

  • городской комфорт у вас за городом, благодаря стабильной работе всей электротехники
  • консультацию наших профессиональных инженеров по решению конкретно ваших проблем
  • гарантия на наше оборудование 3 (три!) года
  • бесплатно привезти прямо к вам в черте города
  • монтаж оборудования профессиональным инженером-электриком

Основные причины отклонения от номинального перенапряжения в многоквартирном доме

Много жилых домов проектировалось до середины 90 – х годов прошлого века без учета сегодняшних реалий и Допустимое отклонение напряжения — нормативные значения, причиныв первую очередь электроснабжение. В то время не учитывалось микроволновая печь, второй холодильник, телевизор, компьютер и так далее. Сегодня это атрибуты обыкновенной квартиры. Но электрическая проводка осталась без изменений. По этой причине на электрическую сеть воздействует увеличенная нагрузка, и она не выдерживает.

При прохождении по кабелю рабочего тока больше, чем его номинальный, он начинает греться. Как мы знаем из школьных курсов Физики, при нагревании материал расширяется. Алюминиевая или медная жила кабеля не исключение. Когда вечером люди с работы они включают электробытовые приборы, это тем самым влияет на кабель, он расширяется, а потом сужается, контакты в месте соединения расслабляются или вообще могут отгореть если они плохо сделаны.

Основная причина перенапряжения в многоквартирных домах это ослабление нулевого рабочего проводника (ноль) или его отгорание в результате перегрузки или несвоевременного проведения ППР (планово-предупредительный ремонт).

Если нулевой проводник отгорел в РЩ (распределительный щит) в жилом доме, то отклонение от номинального будет по всему дому. Если в этажном щите на первом этаже в подъезде, то от него и выше по всем квартирам. То есть перенапряжение будет в квартирах от места отгорания нулевого проводника. Величина может колебаться от 140 В до 360 В, это зависит от нагрузки, которая включена в квартирах.

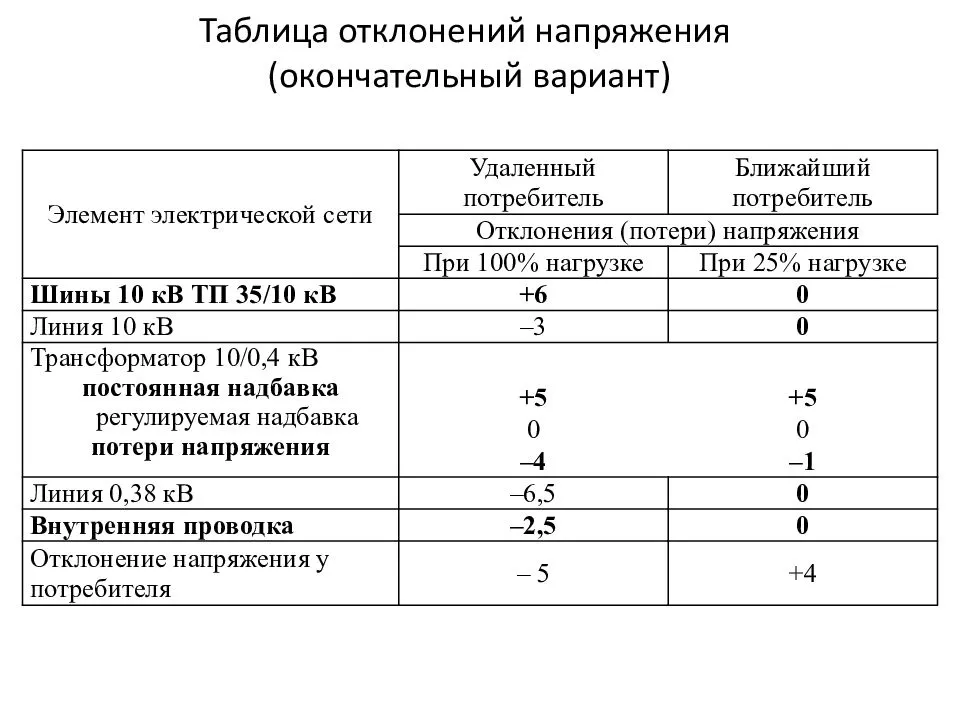

СП 256.1325800.2016: потери напряжения в электрической сети

В своде правил СП 256.1325800.2016 , действующем со 2 марта 2021 г., допущено большое число ошибок. Поэтому его следует отменить (см. https://y-kharechko.livejournal.com/31515.html ). Рассмотрим требования п. 8.23 СП к потерям напряжения в электрической сети, в которых допущена грубая ошибка. В п. 8.23 СП, в частности, указано: «В нормальных условиях работы сетей рекомендуется поддерживать напряжение в точке питания потребителя с отклонением от номинального значения не более±10% . . Суммарные потери напряженияот шин 0,4 кВ ТП до наиболее удаленного осветительного прибора общего освещения в жилых и общественных зданиях не должны, как правило, превышать7,5% . При этом потери напряжения от ВРУ здания до наиболее удаленных светильников должны быть не более 3%, адо прочих потребителей − не более 4% ». Первое из процитированных требований соответствуетГОСТ 29322 (см. https://y-kharechko.livejournal.com/48222.html , https://y-kharechko.livejournal.com/49081.html , https://y-kharechko.livejournal.com/48775.html ), в котором напряжение в точке подключения однофазной электроустановки здания к низковольтной электрической сети установлено равным 230 В ± 10 %, трёхфазной электроустановки здания – 400 В ± 10 %. Таким образом, максимально допустимые потери напряжения в низковольтной распределительной электрической сети могут быть равными20 % номинального напряжения (см. https://y-kharechko.livejournal.com/32353.html ). Второе из процитированных требований противоречит первому требованию. Оно ограничивает потери напряжения в низковольтной распределительной электрической сети3,5 % (7,5 % − 4 %) номинального напряжения. Это является грубой ошибкой, поскольку СП не распространяется на распределительные электрические сети. Более того, нормирование потерь напряжения в распределительных электрических сетях не имеет никакого смысла. В распределительных электрических сетях нормируют напряжения в точках подключения электроустановок зданий 230 В ± 10 % и 400 В ± 10 %. Поэтому потери напряжения в них могут достигать 20 %. Кроме того, в СП неправильно указано максимально допустимое падение напряжения в электроустановках зданий для «прочих потребителей». В приложении А ГОСТ 29322 сказано, что стандартомМЭК 60364-5-52 :2009 «Низковольтные электрические установки. Часть 5-52. Выбор и монтаж электрического оборудования. Системы электропроводок» «для электроустановок, подключаемых к электрическим сетям общего пользования, установлены следующие максимальные падения напряжения: для электрических светильников – 3 %, для других электроприемников –5 % ».

Заключение.

Поскольку в СП 256.1325800.2016 допущено большое число ошибок, его следует отменить.

УДТ, зависящие от напряжения, запрещено применять в Германии, Финляндии и других странах

В стандарте МЭК 60364-5-53:2020 «Низковольтные электрические установки. Часть 5-53. Выбор и монтаж электрического оборудования. Устройства…

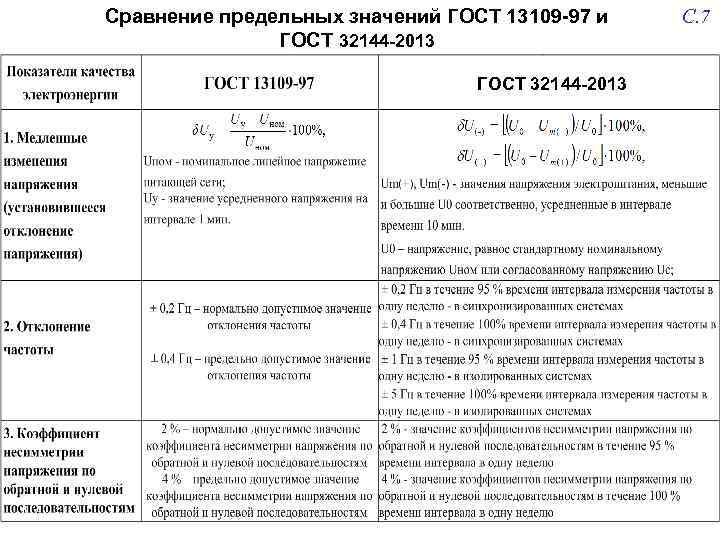

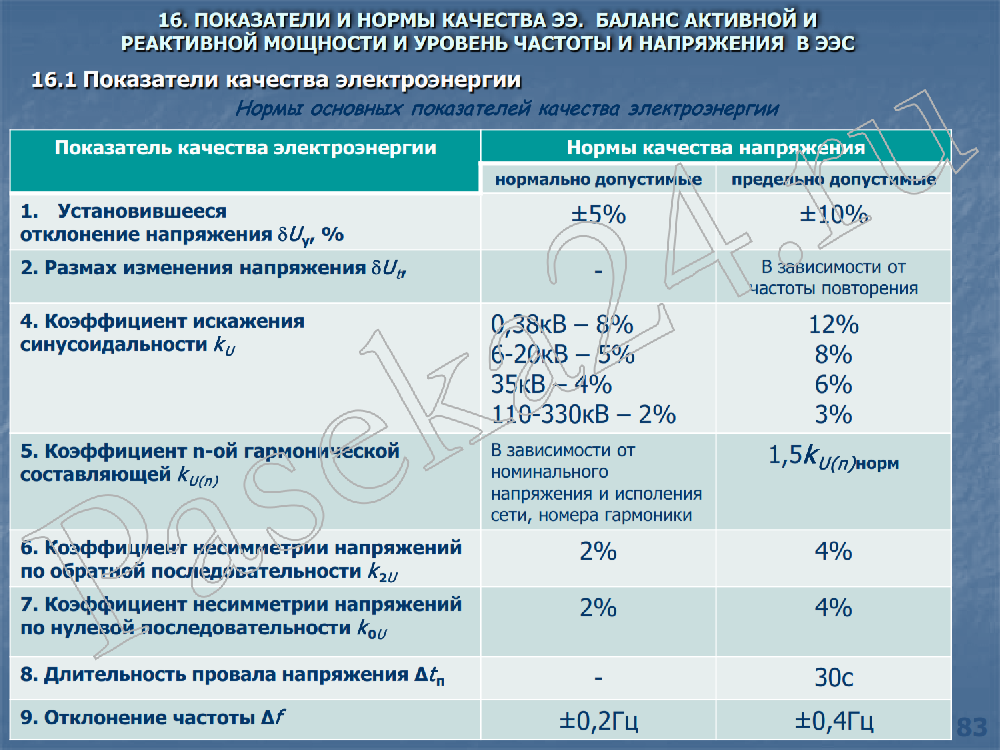

Показатели качества электрической энергии

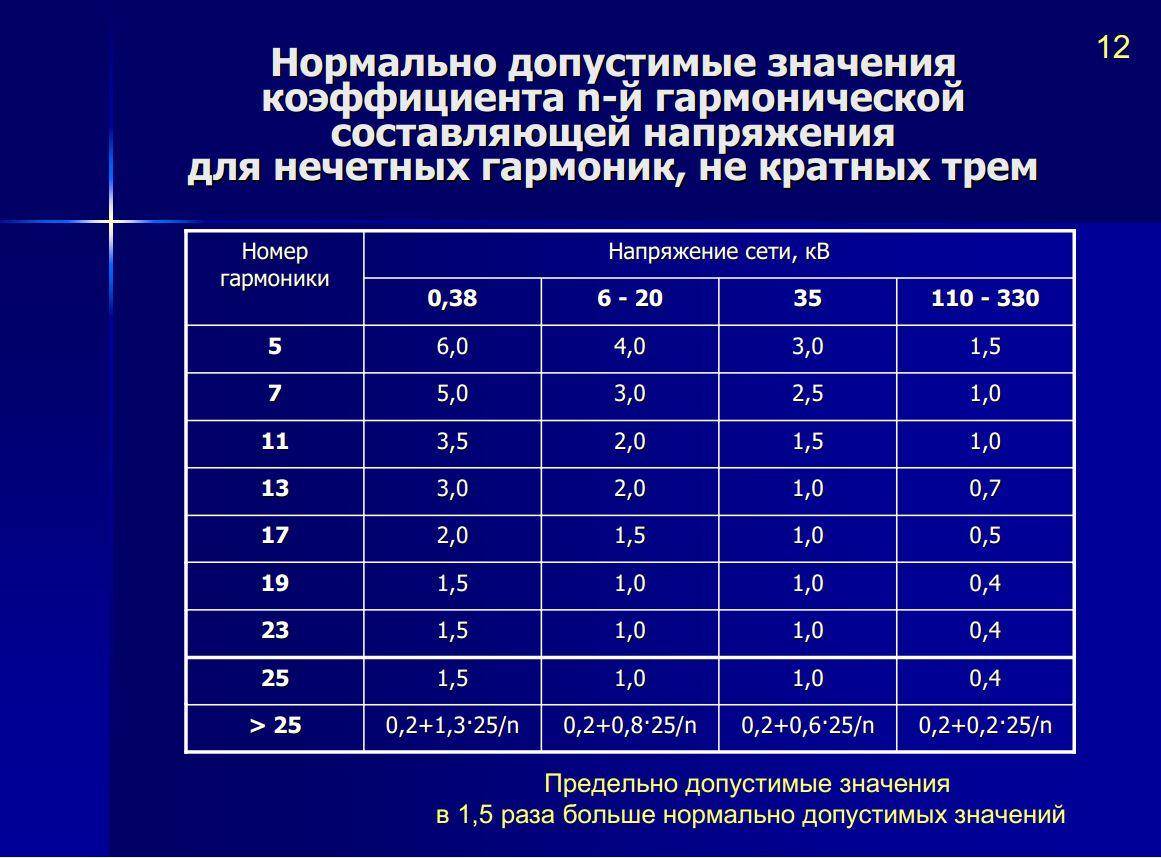

Стандартом устанавливаются следующие показатели качества электроэнергии (ПКЭ):

При определении значений некоторых ПКЭ стандартом вводятся следующие вспомогательные параметры электрической энергии:

Часть ПКЭ характеризует установившиеся режимы работы электрооборудования энергоснабжающей организации и потребителей ЭЭ и дает количественную оценку по КЭ особенностям технологического процесса производства, передачи, распределения и потребления ЭЭ. К этим ПКЭ относятся: установившееся отклонение напряжения, коэффициент искажения синусоидальности кривой напряжения, коэффициент n-ой гармонической составляющей напряжения, коэффициент несимметрии напряжений по обратной последовательности, коэффициент несимметрии напряжений по нулевой последовательности, отклонение частоты, размах изменения напряжения.

Оценка всех ПКЭ, относящихся к напряжению, производится по действующим его значениям.

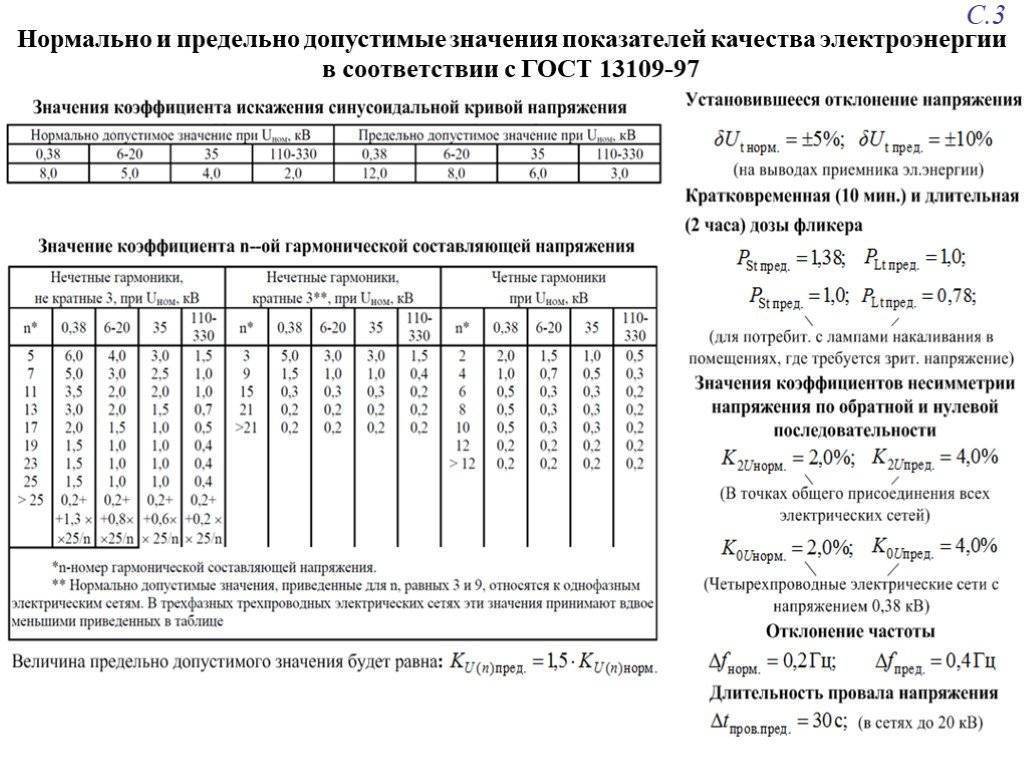

Для характеристики вышеперечисленных показателей стандартом установлены численные нормально и предельно допустимые значения ПКЭ или нормы.

Другая часть ПКЭ характеризует кратковременные помехи, возникающие в электрической сети в результате коммутационных процессов, грозовых атмосферных явлений, работы средств защиты и автоматики и в после аварийных режимах. К ним относятся провалы и импульсы напряжения, кратковременные перенапряжения. Для этих ПКЭ стандарт не устанавливает допустимых численных значений. Для количественной оценки этих ПКЭ должны измеряться амплитуда, длительность, частота их появления и другие характеристики, установленные, но не нормируемые стандартом. Статистическая обработка этих данных позволяет рассчитать обобщенные показатели, характеризующие конкретную электрическую сеть с точки зрения вероятности появления кратковременных помех.

Для оценки соответствия ПКЭ указанным нормам (за исключением длительности провала напряжения, импульсного напряжения и коэффициента временного перенапряжения) стандартом устанавливается минимальный расчетный период, равный 24 ч.

Популярные статьи  Как сделать простейший электродвигатель своими руками?

В связи со случайным характером изменения электрических нагрузок требование соблюдения норм КЭ в течение всего этого времени практически нереально, поэтому в стандарте устанавливается вероятность превышения норм КЭ. Измеренные ПКЭ не должны выходить за нормально допустимые значения с вероятностью 0,95 за установленный стандартом расчетный период времени (это означает, что можно не считаться с отдельными превышениями нормируемых значений, если ожидаемая общая их продолжительность составит менее 5% за установленный период времени).

Другими словами, КЭ по измеренному показателю соответствует требованиям стандарта, если суммарная продолжительность времени выхода за нормально допустимые значения составляет не более 5% от установленного периода времени, т.е. 1 ч 12 мин, а за предельно допустимые значения – 0 % от этого периода времени.

Рекомендуемая общая продолжительность измерений ПКЭ должна выбираться с учетом обязательного включения рабочих и выходных дней и составляет 7 суток .

В стандарте указаны вероятные виновники ухудшения КЭ. Отклонение частоты регулируется питающей энергосистемой и зависит только от нее. Отдельные ЭП на промышленных предприятиях (а тем более в быту) не могут оказать влияния на этот показатель, так как мощность их несоизмеримо мала по сравнению с суммарной мощностью генераторов электростанций энергосистемы. Колебания напряжения, несимметрия и несинусоидальность напряжения вызываются, в основном, работой отдельных мощных ЭП на промышленных предприятиях, и только величина этих ПКЭ зависит от мощности питающей энергосистемы в рассматриваемой точке подключения потребителя. Отклонения напряжения зависят как от уровня напряжения, которое подается энергосистемой на промышленные предприятия, так и от работы отдельных промышленных ЭП, особенно с большим потреблением реактивной мощности. Поэтому вопросы КЭ следует рассматривать в непосредственной связи с вопросами компенсации реактивной мощности. Длительность провала напряжения, импульсное напряжение, коэффициент временного перенапряжения, как уже отмечалось, обуславливаются режимами работы энергосистемы.

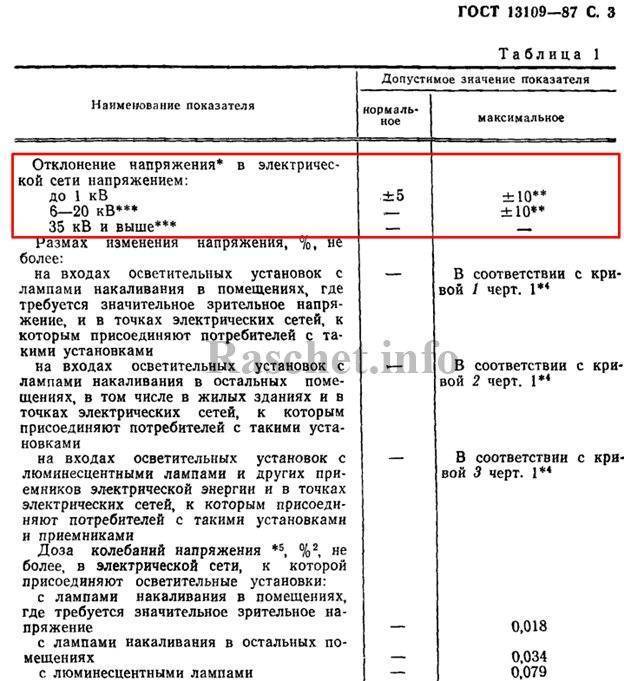

В таблице 2.1. приведены свойства электрической энергии, показатели их характеризующие и наиболее вероятные виновники ухудшения КЭ .

Свойства электрической энергии

Показатель КЭ

Наиболее вероятные виновники ухудшения КЭ

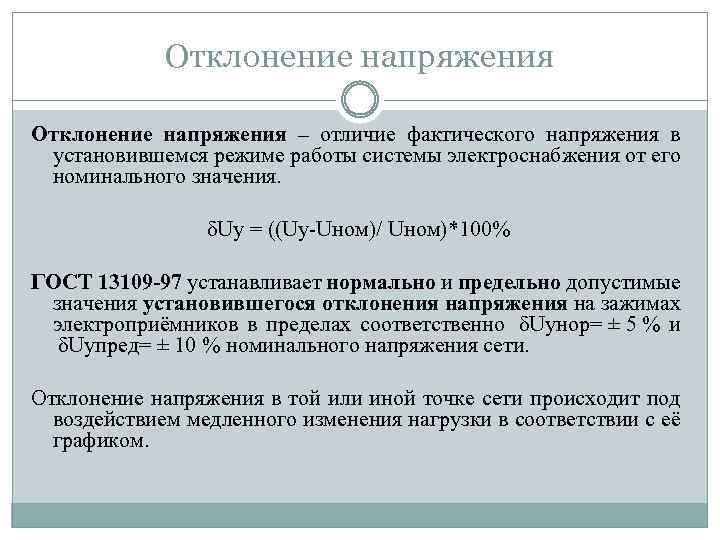

Установившееся отклонение напряжения

У вас отключен JavaScript.

1. Положение пункта 612.10 ГОСТ Р 50571.16-2007 «МЭК 60364-6:2006 Электроустановки низковольтные. Часть 6. Испытания», нормирующее падение напряжения в электроустановках зданий, заимствовано из пункта 525 ГОСТ Р 50571.15-97 «МЭК 364-5-52-93 Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 52. Электропроводки», утратившего силу в связи с вводом в действие ГОСТ Р 50571.5.52-2011 «МЭК 60364-5-52:2009 Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки».

2. В проекте новой редакции ГОСТ Р, разрабатываемом на базе модифицированного стандарта МЭК 60364-6:2016 (см. ), в пункте 6.4.3.11 «Проверка падения напряжения», содержится прямая ссылка на ГОСТ Р 50571.5.52-2011, а именно первый абзац пункта 6.4.3.11 гласит:

«Если в соответствии с МЭК 60364-5-52:2009, раздел 525 требуется, то должна быть выполнена оценка падения напряжения измерением или расчетом (см. МЭК 60364-5-52:2009, приложение G)».

3. Формулировка первого абзаца приложения G ГОСТ Р 50571.5.52-2011 , а также комментарий его разработчика (см. ответ начальника ИКЦ МИЭЭ А. Шалыгина в журнале «Новости электротехники» № 6 2014 г.), допускают двоякое толкование границ отсчёта участка сети, на котором нормируется падение напряжения, так как в этой формулировке, в результате неточного перевода IEC 60364-5-52:2009, применено неконкретное понятие «источник питания», а в последующем разъяснении разработчика «источником питания» указан «распределительный щит, непосредственно питающий электроприемник» без пояснений, где этот щит установлен (подробнее см. обсуждение и информацию по адресу: https://www.proektant.org/index.php?topic=37807.75; https://www.colan.ru/forumnew/view.php?idx=113963&from=120&step=20; https://shidlovsky-denis.blogspot.com/2011/01/).

4. Примечания к таблице А.1 Приложения А.1 ГОСТ 29322-2014 «(IEC 60038:2009) Напряжения стандартные» гласят:

«1. Значения в Таблице А.1 основаны на примечании к разделу 525 , в котором указано: «При отсутствии других соображений, рекомендуется, чтобы на практике падение напряжения между вводом в электроустановку пользователя и электрооборудованием было не более 4% от номинального напряжения электроустановки«. Раздел 525 находится на рассмотрении. В будущем значения для наименьшего используемого напряжения могут быть изменены в соответствии с пересмотром .

2. Стандарт заменен стандартом , в Таблице G.52.1 Приложения G которого для электроустановок, подключаемых к электрическим сетям общего пользования, установлены следующие максимальные падения напряжения: для электрических светильников — 3%, для других электроприемников -5%».

5. В пункте 8.23 свода правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» (документ включён в «Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений») содержится следующее положение:

«Суммарные потери напряжения от шин 0,4 кВ ТП до наиболее удаленного осветительного прибора общего освещения в жилых и общественных зданиях не должны, как правило, превышать 7,5 %. При этом потери напряжения от ВРУ здания до наиболее удаленных светильников должны быть не более 3 %, а до прочих потребителей — не более 4 %. При длине электропроводки от ВРУ здания до нагрузки более 100 м, эти потери напряжения допускается увеличивать на 0,005 % на каждый последующий (более 100) метр электропроводки, но не более чем на 0,5 %».

Учитывая положения документов по стандартизации, указанных в пунктах 4 и 5, начальной точкой отсчёта участка нормируемого падения напряжения, указанного в пункте 612.10 ГОСТ Р 50571.16-2007 является ВРУ здания.

Сколько нужно для электроприборов

Оборудование, выпускаемое в России для внутренних потребителей, работает и при 220 В, и при 230 В, потому что производители закладывают необходимый запас от -15 % до +10 %. от номинала. Но в каждом конкретном случае допустимый диапазон характеристик питающей сети для прибора указывается в паспорте изделия или на его этикетке. Например, компьютеры могут работать при 140 — 240 В, а зарядное устройство телефона при 110 — 250 В. Данные маркировки часто наносятся на само изделие.

Наиболее чувствительны к качеству электроэнергии устройства, имеющие электродвигатели. Здесь пониженное напряжение может привести к сложностям в запуске и к сокращению срока службы оборудования, а повышенное приведёт к перегрузкам, также сокращающим период эксплуатации. Если взять обычную лампу накаливания и понизить напряжение питания на 10%, то интенсивность свечения заметно уменьшится, а если его увеличить — её срок службы сократится в 4 раза.

Допустимая максимальная норма в сети — 253 В. Эта величина может оказаться слишком высокой для электрооборудования, рассчитанного на 220 вольт. Разница в напряжении приведет к перегреву блоков питания, сетевых адаптеров, к преждевременному выходу приборов из строя.

Если вы заметили, что ваша техника стала перегреваться, выходить из строя, проверьте напряжение в сети. При обнаружении отклонения более чем на 10%, срочно обратитесь в вашу сетевую компанию. Там обязаны принять меры по ликвидации факторов, вызвавших нарушения.

Теперь вы знаете, какая все же норма напряжения в сети РФ по ГОСТ. Если возникли вопросы, задавайте комментарии под статьей. Надеемся, информация была для Вас полезной и интересной!

Материалы по теме:

  • Что делать, если низкое напряжение в сети
  • Как пользоваться мультиметром
  • Что делать, если из-за скачка напряжения сгорела техника

Опубликовано:
25.02.2020
Обновлено: 25.02.2020

Отклонение от номинального напряжения в частном секторе

  • Отгорание нулевого рабочего проводника в трансформаторной подстанции
  • Несимметричная нагрузка по линии электропередач. В основном по улице проходит 3 фазы и энергетики стараются равномерно распределить нагрузку по фазам. Очень часто бывает, что это было сделано давно и не соответствует действительности. В итоге получается, что одна фаза перегружена и происходит падение напряжения, может 190 В или 180В, но тем не менее это не соответствует норме.
  • Сварочные работы у соседа могут повлиять на величину напряжения
  • Удар молнии

Справочная информация. Если дом находится вблизи трансформаторной подстанции, то величина напряжения может быть близка к 230 В и больше, но это в пределах нормы. Это специально делают энергетики, что бы в конце линии не было сильного падения напряжения.

Запомните! Коммутационно-защитная аппаратура (пакетный переключатель, автоматический выключатель, УЗО) не защищает электрическую сеть от перепадов напряжения.

Как искать обрыв нуля в квартире: 2 методики

Поиск неисправности можно вести:

  1. безопасно прозвонкой — на полностью обесточенной электропроводке;
  2. под напряжением, что требует навыков электромонтера хотя бы третьей группы по ТБ.
Популярные статьи  Нагревательный кабель: принцип работы, виды, конструкция, монтаж

Как вызвонить электрическую схему проводки быстро и безопасно за 3 этапа

Этап №1. Отключить вводные коммутационные аппараты и проверить отсутствие напряжения

Если со снятием питания автоматическим выключателем или предохранителями обычно вопросов не возникает, то на проверку отсутствия напряжения многие электрики внимания не обращают, а зря.

Достаточно одной секунды, чтобы ткнуть индикатор в контрольную точку. Это избавит от попадания под напряжение из-за:

  • залипания контакта выключателя;
  • отключения не того участка цепи;
  • наличия «хомутов» в схеме;
  • других ошибок.

Этап №2. Общая прозвонка цепи

Цифровой мультиметр переводится в режим прозвонки или омметра для замера омических сопротивлений. Берем любой длинный изолированный провод. Один конец его подключается на отключенную шинку нуля. Второй — садится на клемму прибора.

Вторым щупом омметра проходят по всем гнездам розеток. На одном из них должна создаться электрическая цепь, когда прибор покажет маленькое сопротивление провода (нормальное состояние цепи нуля), а на втором будет большое — ∞ (отсутствие электрического контакта фазы с потенциалом нулевой шины). Это нормально.

Когда показания мультиметра будут иные, необходимо искать неисправность дальше. Оборванную цепь нуля мультиметр покажет высоким сопротивлением в обоих гнездах.

Правильность подключения нулевой шины нужно проверить двумя последовательными действиями после ее включения: Измерением напряжения между ее потенциалом и землей, взятом на контуре заземления или, в крайнем случае, на водопроводе, батарее отопления (допустим перепад несколько вольт из-за плохих контактов нестандартных заземлителей). Последующей проверкой омметром, который должен показать короткое замыкание.

Этап №3. Поиск неисправностей в розеточном блоке и распределительной коробке

Когда омметр показал обрыв цепи между контактом розетки и нулевой шинкой, то весь этот участок необходимо делить на отрезки, а затем поэтапно вызванивать каждый.

Для начала удобнее снять корпус с розетки, осмотреть и проверить состояние контакта на подходящем проводе. Затем ищется распределительная коробка, вскрывается, определяется узел сборки нуля (обычно самый толстый) и с него снимается изоляция.

От этого места вызванивается цепь в две стороны: к розетке и на нулевую шинку. В одном из направлений будет обрыв. Его и следует дальше обследовать. Если оборвана жила провода, то ее нужно заменить при наличии резерва.

Однако обнаруженное повреждение провода может проявиться еще раз. Поэтому лучше заменить весь отрезок кабеля на этом участке. Его просто крепят за один конец старого и, вытягивая поврежденный кусок, одновременно затягивают новый.

Поиск обрыва нуля под напряжением: подробная инструкция

Проверка наличия напряжения емкостным индикатором показывает только наличие фазы. Она не определяет величину разницы потенциалов, то есть напряжения. В этом и состоит основная ошибка.

Технологию поиска неисправности следует расширить и работать вольтметром. Сейчас эта функция имеется во всех современных цифровых мультиметрах и старых стрелочных тестерах.

Работа с вольтметром относится к опасной. Она требует соблюдения мер безопасности. Можно попасть под напряжение.

В принципе эта работа уже частично сделана. Остается только отключить полностью все потребители, освободив розетки от вставленных вилок. Заодно переведите все выключатели освещения в положение «Откл». Это облегчит поиск неисправности, упростит анализ.

Затем емкостным индикатором напряжения внимательно проверяем все гнезда розеток и записываем те, которые вызвали сомнения.

Берем вольтметр, замеряем им напряжение во всех розетках, сравниваем показания.

На исправных розетках будет показан результат действующего напряжения бытовой сети (порядка 220 вольт), а на поврежденных — ноль. С ними и придется разбираться дальше.

Можно, конечно, разбирать участки цепи на отрезки и замерять места, куда не доходит напряжение. Но, домашнему мастеру я рекомендую не идти этим путем, а просто отключить вводной автомат и вызванивать схему по вышеприведенной технологии. Это намного безопаснее.

После устранения неисправности неопытные электрики в спешке могут создать короткое замыкание подачей напряжения на отремонтированный участок с оставленными закоротками или перемычками. Перед включением автомата проверяйте отсутствие КЗ прозвонкой цепи.

Это интересно: Будет ли работать светодиодный ночник, включенный в розетку: читайте во всех подробностях

Стандартные параметры электрической сети

Нормы общепринятых стандартов регламентируют также основные параметры, присущие для электроэнергии, поставляемой в дома. С учетом того, что технический ГОСТ – это десятки и десятки страниц сложной терминологии и расчетов, здесь будут приведены общая оценка приводимых категорий. Как общепринято считать, основными параметрами, определяющими нашу бытовую электроэнергию, считаются частота и сила переменного тока и напряжение. Однако есть и ряд других, которые стоит учитывать.

Стандартные параметры электрической сети включают в себя:

  • Коэффициент временного напряжения;
  • Импульсное напряжение;
  • Отклонение частоты напряжения на кабеле электросети;
  • Диапазон изменения напряжения;
  • Длительность потери напряжения и прочие.

Все перечисленные показатели так или иначе оказывают влияние на потерю или превышение установленных норм подачи энергии в сети.

ПУЭ 7-го издания

Уровни и контроль вольтажа, возмещения реактивной мощи:

  • Пункт 1.2.22. Для электросетей надлежит оговорить инженерные процедуры по гарантии свойств электроэнергии в соотношении с запросом ГОСТ 13109
  • Пункт 1.2.23. Установка корректировки вольтажа обязана создать стабилизацию вольтажа на шинах вольтажом 3-20 кВ подстанций и электростанций, где тот или иной подключены электрораспределительный сети, в диапазоне не менее 105 %, обозначенного в промежуток максимальных нагрузок и не более 100%, обозначенного в промежуток минимальных нагрузок этих же сетей. Неточность от упомянутого уровней вольтажа обязана быть оправданной
  • Пункт 1.2.24. Альтернативность и позиционирование аппаратов возмещения реактивной мощности в электросетях делается от безысходности снабжения нужной пропускной возможности сети в нормальных и после аварийных порядках при удержании нужных уровней вольтажа и резервов выносливости.

Источник

Допустимая потеря напряжения в линии

Пользователи электронной энергетической активности трудовую загрузку делают нормально, когда на их зажимы подается то напряжение, опираясь на математический подсчет изготовленного электрического прибора либо аппарата. При передаче электрической энергии по линиям часть вольтажа пропадает на противодействие самих линий и в итоге под самый конец полосы, т. е. у покупающего пользователя, вольтажа выходит падение, чем в начале линии. Падение вольтажа у покупающего пользователя, если сравнивать с обыденным, отражается на работе приемника тока, хоть силовая либо световая нагрузка.

Последствия отклонения от стандартов

Отклонение от номинальных напряжений может вызвать много нежелательных последствий, начиная от сбоев в работе бытовой техники и заканчивая нарушениями производственных техпроцессов и созданием аварийных ситуаций. Приведем несколько примеров:

  • Долгосрочные отклонения напряжения сверх установленной нормы приводят к снижению срока эксплуатации электрооборудования.
  • Броски с большой вероятностью могут вывести из строя электронные приборы и другую технику, подключенную к сети.
  • При провалах происходят сбои в работе вычислительных мощностей, что увеличивает риски потери информации.
  • Перекос фаз приводит к критическому повышению напряжения, что вызовет, в лучшем случае, срабатывание защиты в оборудовании, а в худшем – полностью выведет его из строя.
  • Изменение частоты моментально отразится на скорости вращения асинхронных двигателей, а также приведет к снижению активной мощности. Помимо отклонения приведут к изменению ЭДС генераторов, что вызовет лавинный процесс.

Мы привели только несколько примеров, но и их вполне достаточно, чтобы стало понятно насколько важно придерживаться норм, указанных в настоящих стандартах и ПУЭ
