Трехклавишный бытовой выключатель

Бытовые выключатели, предоставляемые на сегодняшнем рынке коммутационного оборудования, различаются между собой как внешним видом, так и конструктивным исполнением, которое может различаться в зависимости от предполагаемых условий эксплуатации.

Трехклавишные (тройные) бытовые выключатели, как правило, используется в комнатах с нестандартной конфигурацией, в случаях, когда необходимо управлять освещением нескольких комнат с одного узла, либо же, когда в помещении существует несколько уровней освещения.

Данный тип выключателей в силу своей конструкции дают определенные преимущества перед обычными двухклавишными и одноклавишными:

  • упрощают прокладку проводки в конструкциях (стенах);
  • снижают расход материалов и улучшают общий внешний вид помещений.

Ввиду более частого использования данного типа оборудования, средний срок работы таких аппаратов составляет 8-10 лет и, как правило, выходят из строя по причине механических (разрушение корпуса, крепежных элементов) и электрических (разрушение контактов) поломок.

Следует отметить, что любой тип неисправности приводит к необходимости замены целого аппарата, которая, к слову, должна быть проведена квалифицированным специалистом при соблюдении всех правил электробезопасности.

Рис 1. Наглядная и принципиальная схема подключения трехклавишного выключателя света

Конструктивные особенности

Существует огромное множество производителей тройных выключателей, как и в случае с другими коммутаторами, отличия между ними существуют лишь в дизайне и используемых материалах.

Существенных различий в конструкции обычно не имеется. Как и все выключатели, тройной состоит из защитных элементов (рама и клавишы) и рабочего механизма (привод клавиш). Клавишы и рама выполняется из специального тремостойкого пластика, клавиши предназначены для непосредственного включения и выключения.

Рама прикрепляется к механизму с помощью специальных защелок, либо при помощи винтов, сам переключатель устанавливается в подрозетник (если аппарат внутреннего исполнения) за счет специальных распорок. Основными компонентами рабочего механизма является привод клавиш к которому и подсоединяются пластиковые клавиши и контакты.

На тройном выключателе предусмотрено 4 контакта, 3 из которых идут на лампы и один на питающий провод сети (рисунок 3). Контакты как правило выполнены из меди, толщина подбирается по предполагаемой силе тока в проводах.

Стоить отметить что на элементах устройства производитель обычно приводит соответствующие обозначения, в том числе рабочее напряжение и допустимую силу тока. Кстати, некоторые производители добиваются еще большей экономии, объединяя выключатель с розеткой в одном корпусе.

Рисунок 3. Конструкция тройного выключателя

Подсоединение выключателя

Напомним, использовние трехкнопочного выключателя имеет смысл в местах с несколькими зонами и уровнями освещения. Несмотря на незначительные различия в конструкции между выключателями с одно и несколькими клавишами, важную роль, все таки, играет правильное подключение аппарата.

Для того, чтобы подключить описываемый переключатель освещения потребуется небольшой набор инструментов и материалов включающий в себя:

Начнем пожалуй с того, что непосредственно в сам выключатель должно приходить 4 провода: один питающий (фазный) провод сети из распределительного щита или коробки и три провода от ламп освещения.

В описываемом устройстве, как говорилось выше, имеется 4 контакта: один входной, к которому подключается питающая фаза сети и 3 фазных контакта подключаемых ламп, к которым непосредственно подключаются фазные провода ламп.

Нулевой провод сети соединяется с нулевыми проводами ламп либо в распределительном щитке либо, опять же, в распределительной коробке.

При присоединении провода к входному контакту переключателя важно создать разрыв именно фазного провода сети и не перепутать его с «нулем». По сути, подключая ко входному контату выключателя нулевой провод сети, и создавая этим самым его разрыв, аппарат будет выполнять требуемую от него работу

Но в таком случае возникает опасность удара током так как даже при отключенном выключателе вся проводка будет находиться под напряжением. Следует также отметить, что при замене вышедших из строя ламп, существует риск оказаться под напряжением в том случае, когда осветительный прибор не присоединен к заземляющему контуру.

На рисунке ниже представлена принципиальная схема соединения тройного выключателя к сети. Подключение подобного типа коммутирующего оборудование регламентировано в главном документе электриков — ПУЭ.

Рисунок 4. Принципиальная схема подключения выключателя света с тремя клавишами

Конструкция и принцип действия двухклавишного выключателя

Зачем на фазный контакт двухклавишного выключателя подключают два фазных провода?Внутренняя конструкция двухклавишного выключателя

Переключатели и выключатели имеют простое строение и небольшое число деталей. Основными элементами являются:

  • кнопки (элементы переключения вверх/вниз);
  • корпус – внешняя панель, снимается перед началом работы;
  • клеммы – контакты, которые подсоединяют к проводам электропроводки.

Последние могут быть винтовыми, зажимными (зависит от конструкции). Клеммы на винтах соединяются петлей или напрямую. Такие надежно держат конец кабеля, длительный срок не ослабевают и не выходят из строя. Рекомендация монтажеров – проверять и подкручивать клеммы один раз в шесть месяцев.

Современные устройства дополняются новыми деталями – подсветкой, переходниками, защитой от перепадов напряжения и другими. Данные элементы не являются обязательными, призваны повысить уровень удобства.

Подключение выключателя света с двумя клавишами осуществляется посредством трех проводов – два параллельных (обычно подводятся сверху), один фазовый снизу. Некоторые двойные устройства состоят из двух отдельных выключателей под одним корпусом, такие называются модульными (имеют большее число проводов).

Зачем на фазный контакт двухклавишного выключателя подключают два фазных провода?Пример подключения выключателя для двух групп освещения

Принцип действия заключается в следующем:

  • включение одной клавиши – свечение одной лампы или группы;
  • при подключении второй – меняется уровень освещенности (актуально для многоламповых схем);
  • при одновременном включении – свет загорается на полную мощность.

Кнопочные выключатели с двумя режимами позволяют экономить электроэнергию, сокращая освещенность при необходимости. Также повышается общий уровень безопасности помещения – механизмы сокращают число точек питания, что уменьшает вероятность замыканий и возгораний.

Техника безопасности

Все работы с электрикой нужно проводить в обесточенном помещении

Работа с электричеством и сетями относят к категории наиболее опасных. При несоблюдении требований можно получить удар тока – последствия зависят от уровня напряжения и индивидуальных особенностей (в меньшей степени). Основные правила (общие для всех типов действий с проводами):

  • обесточивание участка – первый и наиболее важный пункт;
  • проверка проводов на наличие напряжения – перед непосредственным подключением кабель тестируется специальными приборами (омметр и подобные, можно собрать в домашних условиях из подручных материалов);
  • использование дополнительной защиты – диэлектрические перчатки, инструменты с прорезиненными ручками, подобное;
  • изучение инструкций к приборам, рекомендаций мастеров;
  • исключение любого контакта с водой (например, влажные поверхности, лужи на полу).
Популярные статьи  Почему свет мигает и гаснет при включении электроприборов?

Установка электрического выключателя

Сначала снимают клавиши и внешнюю защитную панель

Используют тонкий нож (специальный или обычный), осторожно поддевают первую клавишу, затем следующую, потом декоративную крышку. В отдельных моделях детали откручиваются

Внутренний механизм крепится на зажимные или винтовые элементы.

Последний этап – отсоединение проводников от обесточенной сети, при необходимости демонтаж подрозетника.

Варианты соединения проводов

Способы соединения проводов

Места, где кабеля соединяют между собой, являются наиболее слабыми в цепи. На таких участках происходит большая часть неполадок. Основные методы креплений:

  • скручивание вручную – используется часто, нужно дополнительно изолировать;
  • колодка с клеммами – механизм, соединяющий провода;
  • спайка – редко применяемый метод, требуется специальное оборудование и определенные навыки, сцепление получается надежным, но трудоемкость не позволяет использовать способ часто.

Термоусадочные трубки помогают изолировать места подсоединений и скрепить их больше.

Схема подключения и порядок действий

Присоединение проводов к выключателю

Если в помещении установлена электропроводка, схема подключения двухклавишного выключателя оказывается достаточно простой. От основного щитка проводится двужильный кабель. Контур закрепляется трансформатором, через который проводится нулевой проводник. Главный недостаток – низкая степень защищенности.

В общем корпусе выключателя к основной клемме (L) подключается один фазный кабель, заводится к креплениям и фиксируется винтами или зажимами. Оставшиеся подсоединяют к раздельным микроконтактам, потом к распредкоробке и светильникам. Если осветительных приборов больше одного, подключение между ними осуществляется последовательно.

Монтаж соединений в распредкоробке

Соединение проводов в распределительной коробке

К распаечной или распределительной коробке подводят определенные провода: питающий от щитка, кабель, подводимый к переключателю, проводники к светильникам. Чтобы избежать ошибок, необходимо следовать определенной последовательности:

  1. нулевые – не заводят в выключатель, прокладывают напрямую к лампочкам;
  2. защитные или заземляющие – не всегда есть в наличии;
  3. фазные.

Два контура подключаются отдельно друг от друга, чтобы получить независимое управление.

Подключение на люстре или светильнике

При таком соединении чаще используются клеммные элементы. Провода соединяются в соответствии с цветовой маркировкой. Заводские механизмы имеют корректное цветовое обозначение. При этом заземляющий провод может закрепиться на клемму или непосредственно под винт на панели светильников.

Правильно определить фазу

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль — искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

  1. В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая — земля (в противном случае — резервный провод питания напряжением 220 вольт).
  2. В двойном выключателе входные, выходные контакты разнесены по разную сторону. Одни находятся внизу, другие – наверху. Бок, где один-единственный контакт, станет фазой. Два других, соответственно, – нулевым проводом (рабочий плюс защитный). Подразумевается, разводка электрики квартиры сделана верно, в старых домах часть раскладки верна, другая выполнена наоборот.
  3. Для одинарного выключателя столь просто определить фазу не получится, контакты лежат на одном боку (хотя если есть исключение, нуль находится снизу, если выполнены условия, указанные выше). Допускается попросту прозвонить тестером патрон. Сразу говорим, это нарушение техники безопасности, и прибор может сломаться. Поэтому рекомендовать метод штатным не можем. Попробуйте измерить переменное напряжение: 230 вольт окажется лишь меж двумя точками: фаза выключателя и нуль патрона.

Схема установки

Для установки осветительного прибора, который можно включать и выключать с трех разных мест помещения, необходима схема подключения 3ех проходных выключателей.

Схема подключения

Схема состоит из соединительной коробки, лампы, выключателей, проводов. Источником освещения могут быть осветительные приборы лампы накаливания, энергосберегающие, светодиодные. Установка освещения подразумевает использование выключателей. Они бывают нескольких видов: проходными и перекрестными. Проходной переключатель имеет еще названия перекидной, дублирующий, лестничный. Установка такого переключателя выполняется труднее, чем монтаж простого.

Для управления освещения с 3х мест необходимо 2 проходных и 1 перекрестный выключатель.

https://youtube.com/watch?v=9cG_VmdR4uk

Внешний вид дублирующего устройства напоминает одноклавишный прибор. Переключатель в любом положении клавиши не прекращает соединение электрической цепи, а переключает контакты. Механизм переключения в проходном переключателе стоит посередине контактов.

Существуют одно клавишные и двух клавишные проходные переключатели. Двух клавишный выключатель представляет собой два одно клавишных в одном и имеет шесть контактов.

Главное достоинство лестничных выключателей в том, что свет можно регулировать с разных точек.

Разные способы подключения проводов

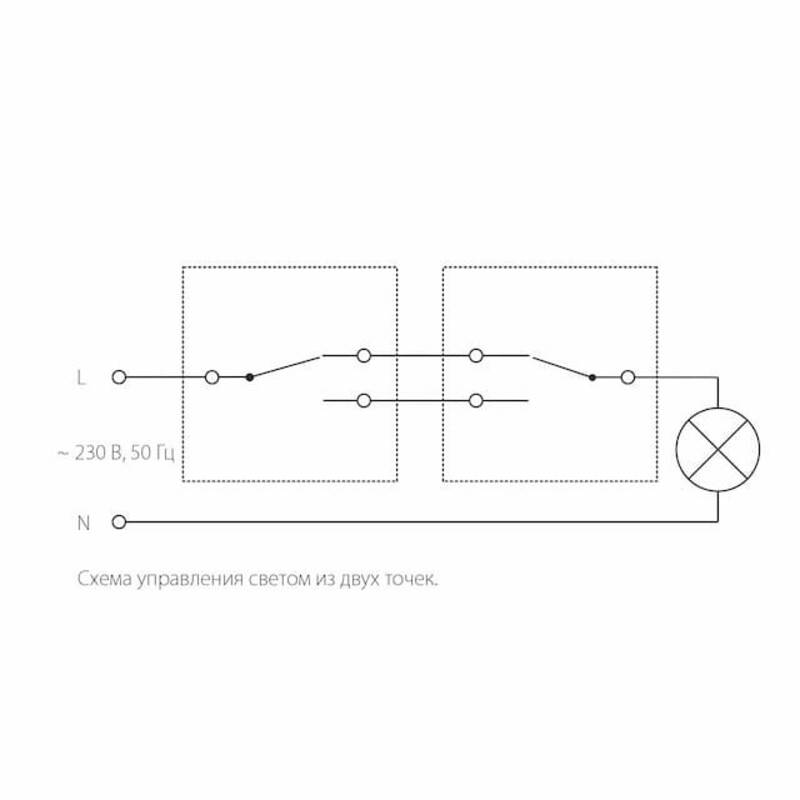

На схеме изображены проходные переключатели с одной клавишей. Эти устройства одинаковые. У них по три контакта. К ним подсоединяется фаза. У первого 1 контакт для фазного, а 2 контакта для промежуточных проводов. У третьего устройства наоборот 1 контакт подсоединяется с промежуточным проводом, а 2 для выходной фазы.

Конструкция посредине называется перекрестным выключателем. Перекидные переключатели соединяются электропроводами, а между ними перекрестный, у которого четыре контакта. По два провода на каждый перекидной выключатель.

Популярные статьи  Правильно ли проложен провод поверх плиты перекрытия в квартире?

Когда любой из перекидных выключателей замкнет промежуточный электропровод, свет зажжется. Цепочка замкнутая и при смене состояния клавиши свет гаснет.

Важно! Соблюдайте меры безопасности. Проверьте отсутствие напряжения отверткой-индикатором! Будьте осторожны при работе с электроинструментами

Схемы подключения двойного выключателя

Перед началом монтажа необходимо разделить точечные светильники или лампочки люстры, которые планируется подключить к одному ДВ, на две группы. Для создания различных режимов освещения они должны быть неравнозначными (например, 2 + 6 или 1 + 2).

Более двух групп к одному двухклавишнику подключить нельзя, с подобной целью используют трехклавишный выключатель или раздельные электромеханические приборы.

Пользуясь простейшей схемой подключения, можно правильно распределить провода. Но предварительно нужно изучить цветовые и буквенно-цифовые обозначения, чтобы в дальнейшем было проще «общаться» со схемами (+)

К обязательным элементам любой схемы подключения ДВ относится само электротехническое устройство, распределительная коробка и автоматический выключатель, который устанавливают на электрощитке.

Также потребуются новые провода, если старые не отвечают современным нормам – в домах, построенных в середине 20 столетия, остались алюминиевые проводки.

Модель выключателя выбирают, исходя из особенностей дизайна помещения. Также нужно учесть надежность всех элементов конструкции и удобство пользования клавишамиРаспредкоробку устанавливают над выключателем, в месте, рекомендованном нормами ПУЭ. Она должна быть достаточно объемной, чтобы вместить соединения проводов (скрутки или клеммники). В идеале для каждой группы освещения в квартире предназначен отдельный автомат. Все автоматические устройства устанавливают на DIN-рейках в общеквартирном электрощитке.

Чтобы объединить все приборы в единую цепь, потребуются медные провода в негорючей изоляции. Лучшим вариантом для подключения осветительных групп признан трехжильный провод ВВГнг. Накладной или внутренний двухклавишный выключатель. Распределительная коробка для соединения проводов. Автоматическое устройство защиты осветительной группы. Провода для создания электрического контура

Одно из различий в схемах подключения касается систем заземления. В домах старой застройки использована устаревшая система TN-C.

Отличие ее в том, что нулевой и заземляющий проводники соединены в одном проводе PEN, таким образом, от автомата в квартиру проходят только два провода вместо трех. При системе заземления TN-C схема подключения выглядит так.

С электрощитка подаются два провода: синий (ноль) и красный (фаза). В распредкоробке фаза уходит на красный провод выключателя, где монтируется в общую клемму, а ноль сразу перекидывается на лампочки осветительного прибора (одного или нескольких)

Если нужно подключить люстру с несколькими рожками в условиях системы TN-C, то схема выглядит следующим образом.

Такое распределение нагрузки увеличивает количество проводов в распредкоробке: 2 от автомата, 3 от выключателя и 3 от люстры, то есть всего 8 проводов

Однако схема принципиально меняется, если следует подсоединить не люстру, где все светильники сосредоточены в одном месте, а подключить две лампочки. Каждый осветительный прибор требует отдельно проложенного провода.

Рабочий ноль со щитка делится на две группы светильников, фаза по-прежнему идет к выключателю. От выключателя два фазных провода раскидываются по обеим группам лампочек

Современная система заземления TN-S не требует объединения земли с нолем, поэтому от щитка прокладывают три стандартных проводника.

Распределение проводов остается тем же, но в распредкоробке происходит увеличение количества соединений, так как земля вместе с нолем отправляется к группам ламп

После выяснения типа заземляющей системы остается выбрать подходящую схему и перенести ее на чертеж установки выключателя, уточнив при этом места монтажа всех участвующих устройств.

При планировании помним, что высота монтажа электроустановок частного применения по ПУЭ – от 0,8 м до 1,7 м, расстояние до газовой трубы – не менее 0,6 м, до дверного косяка – минимум 0,15-0,20 м.

Схема подключения двухклавишного выключателя

Почему на разрыв выключателя подключают «фазу»

Выключатели света — одно из самых распространенных электроустановочных изделий. В каждой квартире, доме, офисе есть хотя-бы несколько штук. Для экономии места и сокращения объема работ выключатели могут быть не с одной клавишей, а с двумя или даже с тремя. Но двойные, все же, более популярны. Потому дальше и будем говорить о сдвоенных (с двумя кнопками) выключателях. Их еще называют двухклавишными, двухкнопочными, двойными и т.д. Подключение двойного выключателя вполне по силам провести начинающему электрику. Даже без особых навыков с этим можно справиться самостоятельно.

Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

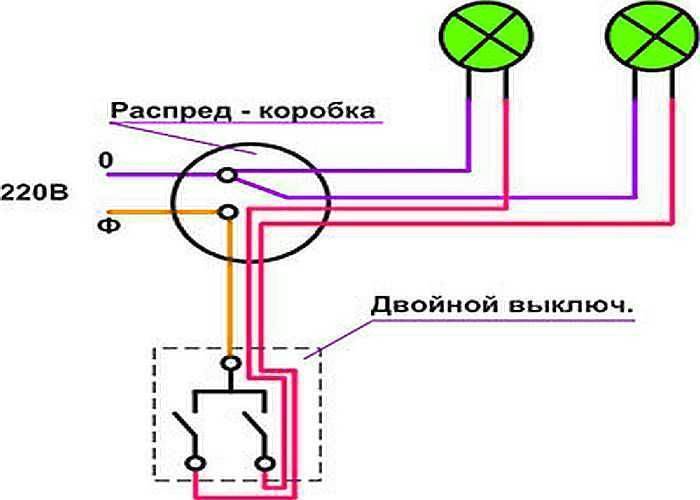

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстру.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях. Если выполняется монтаж люстры, где от каждой группы лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями.

Современные светильники часто продаются уже с готовыми для коммутации, смонтированными определенным образом участками проводов. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание люстры или бра

Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора

Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя. Фаза подключается к клемме с маркировкой «L», а остальные провода – в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельного прибора.

Популярные статьи  Цветовая температура ламп накаливания

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Подсоединение двухклавишного выключателя: подготовительные работы

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели. После размещения кабелей на своих местах, приступают к их подключению.

Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.

Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

Как подключить выключатель с двумя клавишами

Возможные неисправности

Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно.

То есть, отсутствует распределение светильников на клавиши выключателя. Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя

Особое внимание при этом следует уделить мерам предосторожности. И наконец, самый печальный вариант: выключатель не срабатывает абсолютно

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку. А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено.

Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги. Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

  1. Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:
  2. перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
  3. необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
  4. необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Особенности конструкции

Двухклавишные устройства, для включения/выключения нагрузки, конструктивно практически идентичны одноклавишным, основное отличие заключается в механизме коммутации. Ниже, на рисунке 2, показаны основные элементы конструкции.

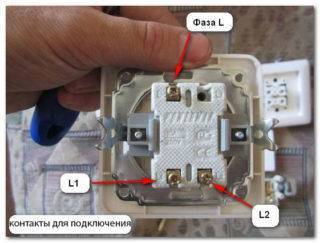

Рисунок 2. Основные элементы конструкции

Обозначения на фото:

  • А – клавиши;
  • В – внешняя панель-корпус;
  • С – внутренняя панель;
  • D – коммутационный механизм;
  • 1 – вход;
  • 2 и 3 – контакты для управляющих проводов, идущих к люстре.

Теперь рассмотрим, как устроена схема контактной группы коммутационного механизма, она показана на рисунке 3.

Рисунок. 3. Схема контактов двухклавишного устройства

Как видно из представленной схемы, коммутационный механизм имеет три контакта, «1» — общий вход, «2» и «3» — два управляющих выхода.

Теперь, когда мы выяснили конструкцию двухклавишных выключателей, можно переходить к схеме их подключения.
