Соединительная шина для автоматических выключателей и УДТ (УЗО)

Содержание

Шина для автоматов (Гребенки). Виды и применение. Особенности

Во время сборки и монтажа распределительных щитов возникает множество сложных моментов, особенно при подключении групп автоматов и защитных устройств. Существуют различные приспособления, значительно упрощающие эту работу, к примеру шина для автоматов (гребенка). До недавнего времени для подключения нескольких электрических автоматов в щитке от одной линии питания, электромонтеру приходилось изготавливать несколько перемычек из изолированного провода заданного сечения.

Соединительная шина для автоматических выключателей и УДТ (УЗО)

Этот способ соединения между собой автоматов имеет серьезный недостаток в том, что при выходе из строя одной перемычки, следующие за ней автоматические выключатели, не будут получать электроэнергию. Такая ситуация может произойти в результате некачественного контакта перемычки и ее отгорания.

Также в качестве недостатков соединения самодельными перемычками можно отметить:
  • Значительное повышение времени установки, так как необходимо отмерять куски проводов по длине, изгибать их, очищать от изоляции, опрессовать наконечники.
  • Нарушение эстетики внешнего вида в распределительном щите из-за большого количества проводов.
  • Проводные перемычки часто мешают установке устройств, которые должны находиться выше автоматов на DIN-рейке.

Такую ситуацию может исключить шина для автоматов, которая специально разработана для соединения группы параллельных устройств в виде устройств защитного отключения или автоматических выключателей. Ее часто называют гребенкой или гребенчатой соединительной шиной, из-за ее внешнего вида.

Особенности конструкции и виды

Однополюсная шина для автоматов имеет простое устройство, состоящее из медной шины (а) и изолятора (b).

Соединительная шина для автоматических выключателей и УДТ (УЗО)

Гребенки делятся в зависимости от типа подключаемых устройств на следующие виды:

Количество пластин в гребенчатой шине соответствует числу полюсов. Каждый вид соединительных шин применяется для своих целей. Например, однополюсные соединители применяют для подключения 1-фазных автоматов, а 4-полюсные – для 3-фазных устройств на четыре полюса (3 фазы + ноль).

Существуют гребенки с разным шагом: 18 мм и 27 мм. С меньшим шагом служат для подключения одномодульных автоматов. Ширина одного модуля равна 18 мм. Гребенки с шагом 27 мм предназначены для подключения автоматических выключателей в 1,5 модуля (18 х 1,5 = 27 мм).

Плюсы и минусы соединительных шин

Гребенчатые соединители вытесняют из практики электромонтеров классические перемычки из проводов. Это объясняется достоинствами, которыми они обладают в сравнении с устаревшими методами монтажа:

  1. Подключение автоматов выполняется на порядок быстрее. Гораздо проще вставить и затянуть гребенку, чем сидеть вручную нарезать перемычки.

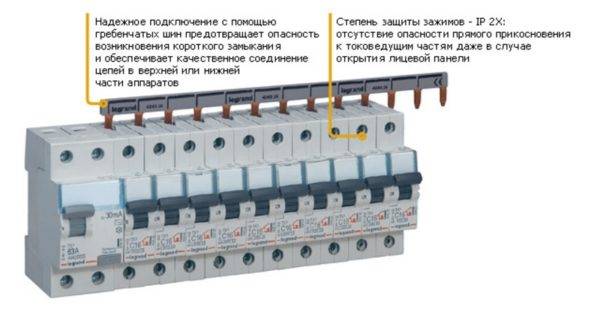

  2. Более надежный контакт. За счет увеличения площади соприкосновения клеммника автомата и вывода гребенки.
  3. Двукратное уменьшение количества контактов, вставляемых в автомат. Вместо 2 проводов от перемычек необходимо вставить 1 штырь от гребенки. Этот фактор повышает надежность распределительной коробки.

Соединительная шина для автоматических выключателей и УДТ (УЗО)

Существуют и недостатки:

  1. При ремонте контактных соединений автомата необходимо снять всю гребенку. Иначе выключатель не получится стянуть с DIN-рейки.
  2. Для установки дополнительных автоматических выключателей потребуется приобретать новую шину большей длины. Поэтому гребенку лучше не использовать на временном оборудовании или сразу устанавливать дополнительные модульные устройства на будущее.
  3. Цена. Старые перемычки из проводов практически бесплатные. Их можно сделать хоть из обрезков проводов, валяющихся под ногами. Гребенчатую шину придется покупать в магазине.

Соединительная шина для автоматических выключателей и УДТ (УЗО)Соединение автоматов проводами обходится дешевле

Развести и подключить провода

Все устройства в распределительном шкафу объединены в электрическую цепь с помощью большого количества проводов

От качества их подключения и соединения зависит стабильность работы всей системы, поэтому стоит уделить внимание выбору клеммных блоков – изделий для соединения медных и алюминиевых проводников

От разнообразия клеммных устройств легко растеряться. Чтобы этого избежать, рассмотрим, для чего предназначены изделия из ассортимента EKF:

  • Клеммы вводные силовые КСВ. Нужны для надежного подсоединения вводных проводников сечением от 2,5 до 240 мм2, обеспечивающих питание всего оборудования в шкафу. Эти клеммы позволяют безопасно соединить медные и алюминиевые провода и подойдут для установки как на DIN-рейку, так и на монтажную панель.
  • Клеммные терминалы ТВ, ТС, ТК, БЗД. Блоки в корпусах из высококачественного ABS-пластика позволяют соединять и делать ответвления медных и алюминиевых проводов сечением от 1,5 до 150 мм2. В зависимости от модели терминалы можно установить на DIN-рейку или монтажную панель. Они рассчитаны на большое количество клеммных пар – от 4 до 12, следить за состоянием которых удобно благодаря прозрачной крышке.
  • Колодки клеммные JXB, JXB-S, JXB-ST. Широкая группа изделий для подключения проводников разного назначения и сечения отличается высокой надежностью – их корпуса изготовлены из негорючих материалов – и удобством монтажа на DIN-рейке. Клеммная колодка нужна для создания понятной системы распределения нагрузки. В разных моделях предусмотрены свои особенности. JXB фиксируются на DIN-рейке с помощью центрального винта. JXB-S и JXB-ST фиксируются автоматически, их особенность в том, что провода фиксируются в самозажимных контактах – закручивать винты не нужно.

Типичные ошибки при монтаже

Подключение гребенчатой шины не является сложной операцией. Достаточно базового понимания того, как и куда должен протекать электрический ток. Однако даже опытные электромонтажники периодически допускают ошибки подключения гребенки:

  1. При монтаже необходимо учитывать максимальный ток изделия. Еще лучше использовать гребенчатую шину с запасом по току.
  2. В некоторых случаях целесообразно учесть и напряжение. Изоляция типичной гребенки рассчитана на 500 В. Иногда на производстве используется и более высокий вольтаж.
  3. Не стоит забывать про вилкообразные шины. Их максимальный ток составляет 63 А.
  4. Ошибки при выборе гребенки. Этот вид соединителя приобретается после покупки автоматических выключателей, когда известно их точное количество и расположение.
Популярные статьи  Как узнать причину — почему не работает люстра?

Разновидности гребенок

Не существует универсальной соединительной шины, подходящей под любые автоматические выключатели. Автоматы обладают отличающимися габаритами, количеством выводов и прочими характеристиками. Поэтому и гребенки бывают самыми разнообразными.

По форме контактов выделяются 2 вида гребенчатых шин:

  1. Штыревой (зубчатый). Универсальный контакт, подходящий к любым автоматам.
  2. Вилкообразный. Используется там, где шину необходимо зажимать под винты.

Соединительная шина для автоматических выключателей и УДТ (УЗО)

Гребенки отличаются по длине, то есть по количеству автоматов, которые к ним возможно подключить. При необходимости слишком длинную шину допустимо укоротить ножовкой. Но предпочтительней использовать изделия на стандартное количество автоматов:

  • 12;
  • 24;
  • 36;
  • 48.

Есть отличия и в количестве подключаемых фаз. С этой точки зрения соединительные шины бывают следующих типов:

  1. На 1 полюс (1P). Используется для подключения однофазных групповых автоматов.
  2. На 2 полюса (2P). УЗО, дифавтоматы и любые другие устройства, требующие подключение фазы и нуля.
  3. На 3 полюса (3P). Используются для подключения трехфазных групповых автоматов.
  4. На 4 полюса (4P+N). Трехфазные автоматы и устройства, для работы которых необходим нулевой провод (трехфазные УЗО).

Соединительная шина для автоматических выключателей и УДТ (УЗО)
Штыревая соединительная шина для трехфазной сети

Виды отводов

Существует два вида отводящих контактов, входящих в состав соединительных гребенок.

  • Отводы, выполненные в виде штырей и обозначаемые как «Pin». Используются очень часто, поскольку подходят под большинство автоматических устройств.
  • Вилочные отводы, маркируемые значком «Fork».

Соединительная шина для автоматических выключателей и УДТ (УЗО)

Вторая из разновидностей контактов используется намного реже, поскольку для их монтажа потребуется особый зажим, имеющийся далеко не у всех подключаемых АВ. Сечение отводящих штырей подбирается таким образом, чтобы его хватало для работы с нагрузочными токами до 63-х Ампер включительно.

При выборе шин однофазных, а также любых других размерностей, отличающихся видом отводов, потребуется учитывать ряд особенностей конструкции. Для каждого класса подключаемых приборов подходит только определенный образец шины. Когда пытаются установить соединительную гребенку, отводы которой не соответствуют данному устройству, они могут просто не войти до конца в гнезда. В этом случае какая-то часть плоскости шинок остается открытой, что представляет угрозу для пользователей и монтажников.

В качестве примера приводятся автоматы марки АВВ, корпус которых выпускается в двух исполнениях: S200 и более простая модель – S200L. Для первого из этих образцов подойдет шинка под обозначением PSH, а для S200L потребуется другой ее тип PS.

Правила установки и подключения

Как говорилось выше, гребенки пришли на смену перемычкам автоматических выключателей, оказавшись надежнее, долговечнее и проще в использовании. Они используются для соединения автоматов и остальных защитных устройств после рубильника.

Как и для любых устройств, у соединительной шины гребенки для автоматов существуют правила установки и подключения. Они достаточно просты и не требуют использования дополнительного оборудования. Для соединения шины с автоматом, потребуется:

  1. Убедиться, что шина подходит по количеству полюсов, по размеру автомата на дин-рейку и по креплению. Чтобы избежать расхождений, лучше сразу приобретать гребенку и автомат одинаковой фирмы производителя.
  2. С помощью ножовки по металлу необходимо отрезать шину нужной длины.
  3. Отрезать диэлектрический корпус с запасом в 1-2 сантиметра, во избежание короткого замыкания.
  4. Надеть на шину специальный кожух.
  5. Приступить к монтажу и установке планок для крепления электрических автоматов, учитывая маркировку, защитный прибор имеет 2 или более полюсов. Для этого потребуется вставить каждый отвод в специальное отверстие автомата, в каждом из которых есть обычный зажим, затягивающийся стандартными болтами.
  6. При использовании шины с вилками, отводы крепятся в специально предназначенные для гнезда.

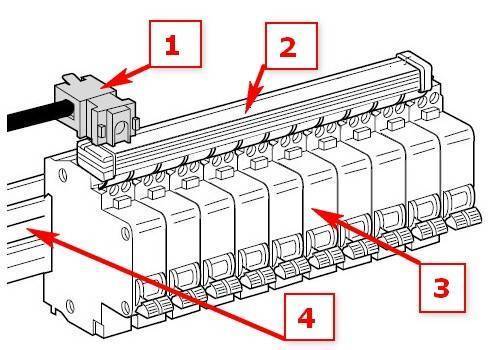

  7. В один из крайних зажимов требуется подключить вводный питающий провод.

Соединительная шина для автоматических выключателей и УДТ (УЗО)

Схемы подключения автоматов через соединительную гребенку

Шина для автоматов гребенчатая вводится в соединительную цепочку согласно определенным правилам, задаваемым электрической схемой ее включения.

Поскольку объединение автоматов в сетях 220 Вольт осуществляется только по фазе (без нуля) – такую шину принято называть фазной.

В зависимости от типа силовой цепи, в которую включаются перемычки для автоматов, они рассчитываются для работы либо в однофазной линии (220 Вольт), либо – в трехфазной сети. Во втором случае схема включения представляет собой утроенную копию одиночной коммутации. Разница между двумя вариантами проявляется только в конструкции самого шинного соединителя.

Согласно ПУЭ, элемент предназначен для создания надежного контакта между верхними (подводящими) клеммами автоматических приборов, напряжение с выхода которых поступает в линию нагрузки. Для этого шинка должна выдерживать значительные токи, что определяет схему ее включения в общие цепи питания – все автоматы соединяются с ее помощью в параллель по входу. Это правило справедливо как для однофазных (однорядных) шин, так и для трехфазных гребенок для автоматов. Во втором случае изделие из меди имеет три изолированных ряда, смещенных на шаг, соответствующих расстоянию между фазными клеммами коммутирующего прибора на 380 Вольт.

Это интересно: Стиральная машина гудит после замены электропроводки — распишем суть

Общие сведения о соединительных шинах для автоматов

Соединительная шина для автоматических выключателей и УДТ (УЗО)

 Изделие представляет собой цельную литую конструкцию компактных размеров, состоящую из не токопроводящей пластины, на которой на одинаковом расстоянии расположено определенное количество зубьев (штырей) из токопроводящего материала. Они изготавливаются из меди. Гребенчатая соединительная шина крепится на DIN рейку 35 мм или на панель щита или щитка квартирного с помощью винтов. Поставляются такие изделия обычно в комплекте с заглушками, что дает возможность отрезать лишние выступы.

Классификация

Шины соединительные для автоматов классифицируют по таким признакам:

  • в зависимости от типа подключаемых устройств (одно-, двух-, трех- и четырехполюсные);
  • форме отводов (штыревые и вилочные);
  • шагу расположения отводов (18 и 27 мм);
  • количеству зубьев (от 12 до 60).

Гребенчатые шины в зависимости от типа подключаемых автоматов и УЗО визуально различают по количеству пластин, имеющихся в конструкции изделия. Их столько, сколько полюсов в автоматах. Поэтому их подбирают, учитывая этот фактор. Например, однополюсные гребенки применяют для подключения однофазных автоматов, а четырехполюсные для подсоединения в электрическую цепь трехфазных устройств на 4 полюса (ноль и 3 фазы).

Отводы штыревой формы чаще всего используют для подсоединения электроустановочных устройств. Их принято обозначать английскими буквами pin. Отводы вилочной формы, обозначаемые буквами fork, используются только с устройствами, имеющими в конструкции зажим, специально предназначенный для такого подсоединения.

Популярные статьи  Как понизить напряжение?

Сечение отводов составляет 16 мм2, что позволяет пропускать ток не более 63А.

Соединительная шина для автоматических выключателей и УДТ (УЗО)

Отводы должны полностью входить в гнезда устройств. Установка шины соединительной гребенчатой выполняется с учетом количества автоматов. Если имеются лишние зубья, то лишний кусок изделия должен удаляться с помощью соответствующего инструмента. При этом, изоляционная пластина должна заходить за последний контактный зуб. Поэтому рекомендуется резать не по прямой линии, а сначала медную часть, а затем изоляционную пластину.

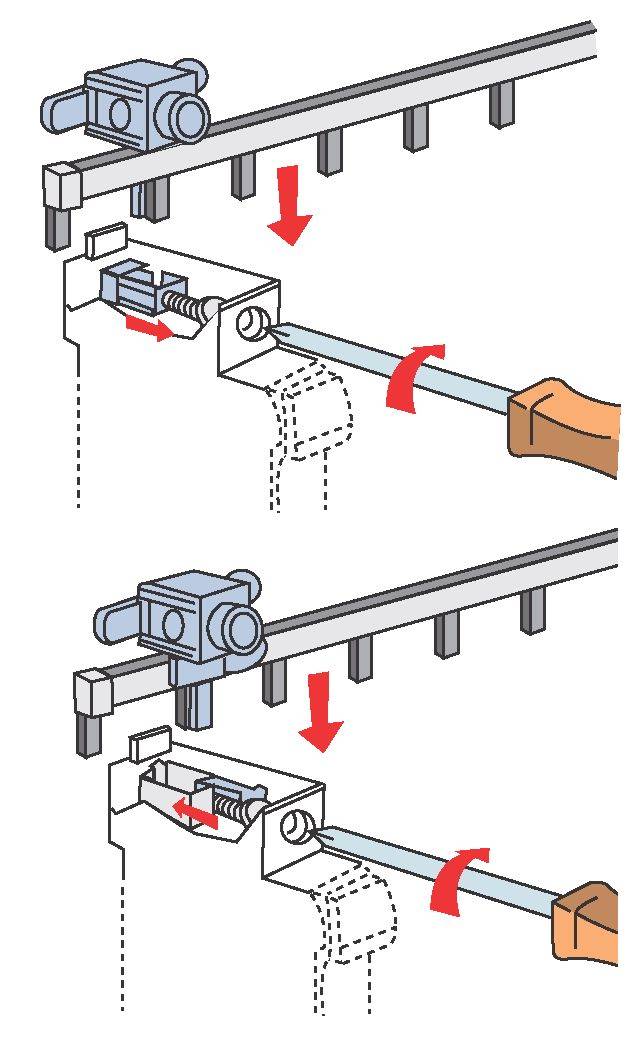

Ставится гребенка и штыревая и вилочная сверху подключаемых модульных автоматов

Затем с помощью винтов крепления контактов надежно и прочно зажимается. Питание подводят к одному из концов гребенки. После этого подключают провода к выключателям, идущие к устройствам, потребляющим электрическую энергию. Затем необходимо обязательно проверить правильность подключения. Оно должно соответствовать принципиальной электрической схеме. И только после всех этих действий подается питание. Электромонтажные работы считаются оконченными.

Достоинства применения гребенок следующие:

  • соединения получаются аккуратные и качественные;
  • отсутствует нагромождение проводов;
  • упрощается обслуживание и ремонт;
  • нет нагрев в месте контакта;
  • возможность подключения одно- и полторамодульных устройств;
  • выдерживают нагрузку в 63А.

У гребенчатых соединительных шин есть и недостатки. К ним относят:

  • необходимость выбора гребенки производителя, выпускающего автоматы и УЗО;
  • при ремонтных работах потребуется отключение питания всех подсоединенных к шине устройств;
  • при необходимости добавить новые автоматы придется заменять гребенку;
  • при выходе из строя одного автомата придется демонтировать шину и ослабить контакты на всех подключенных устройствах.

Производители гребенок

В продаже представлено множество гребенчатых шин от разных заводов изготовителей. Как правило, выпуском этих изделий занимаются те же компании, что производят автоматические выключатели. Из наиболее известных брендов выделяются следующие:

  • ABB;
  • Schneider Electric;
  • EKF;
  • Legrand;
  • WAGO;
  • отечественный IEK.

Шина гребенка для дифавтоматов Schneider Electric

Гребенчатые соединители заметно упрощают электромонтаж. Вместе с тем сокращается и обще время сборки щита. Однако за такое удовольствие нужно платить. Здесь каждый решает сам, нужно оно ему или нет.

Если выбор сделан в пользу гребенок, то необходимо задуматься об их технических характеристиках. Гребенка должна соответствовать суммарной мощности всех потребителей, которые через нее будут питаться

Не менее важно разобраться и с конструктивными особенностями. Ведь есть модели на 1, 2, 3 и 4 полюса, и каждая уместна в своей ситуации

Как правильно подключить электросчетчик и автоматы

  • Для безопасной работы вашего щитка применяйте несложные правила:
  • используйте для монтажа однопроволочный монолитный провод;
  • при использовании гибкого провода применяйте наконечники;
  • используйте неразрывные перемычки;
  • применяйте U-образный загиб для увеличения площади контакта.

Использование наконечников на гибкий провод

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.

Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Использование U-образного загиба

Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.

Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Использование неразрывных перемычек

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.

Как объединить несколько групповых автоматов в таком случае? Cделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.

  1. Как это сделать:
  2. Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
  3. Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Достоинства и недостатки

К недостаткам соединительных гребенок на основе меди можно причислить:

  1. постоянная потребность отключения питания при необходимости провести ремонт или обслужить устройство, что создает определенные неудобства;
  2. трудности в осуществление модернизации щитка. Если потребуется монтаж вспомогательного устройства — нужна будет смена соединительной гребёнки или установка переходной перемычки. Но это может оказать негативное влияние на свойство контактов;
  3. смена 1-го перегоревшего автоматического выключателя потребует открепления каждого контакта на каждом устройстве, но по-другому демонтаж шины может не выйдет;
  4. из-за того, что разные компании-производители в большинстве случаев могут допускать расхождение в габаритах и инструкционных объемов, появляется потребность устанавливать соединительные шины только лишь одной компании-изготовителя вместе с устройством, которое планируется подключить. Выбор разных фирм может привести к тому, что электрическое подключение будет невозможно, ведь штырь может просто не достать до зажимного контакта;
  5. использование самодельных перемычек, состоящих из провода и изоленты, при подключении автоматов может обойтись гораздо дешевле, чем использование соединительной шины. Но этот недостаток относится к продукции известных брендовых фирм-производителей;
  6. использование соединительной гребенки бессмысленно при подсоединении 1-го либо нескольких автоматов. Причиной этого служит то, что она рассчитана на количество модулей — более шести.
Популярные статьи  Антенный разветвитель — назначение и основные различия

Одними из самых популярных гребенок на российском рынке являются гребёнки фирмы ABB (абб или abb). Это шведско-швейцарская фирма, расположена в Цюрихе.

К достоинствам соединительных гребенок на основе меди можно причислить:

  1. простота использования и высокая скорость сборки;

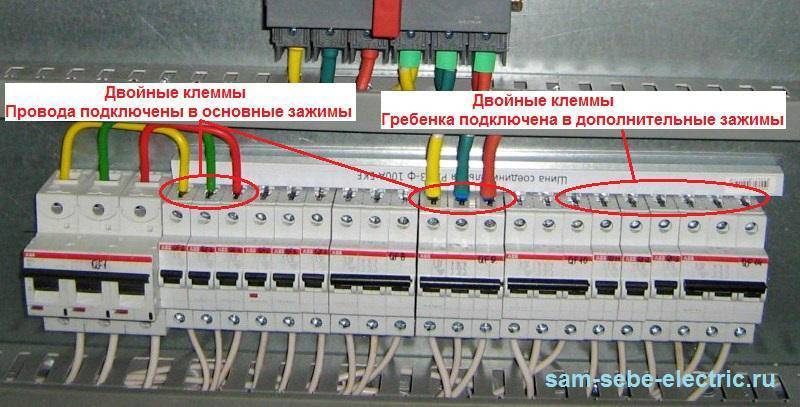

  2. гарантирует высококачественное, а также безопасное гальваническое соединение, так как клемма может зажимать только один контакт (исключением является первая клемма, в которую вводится питание от линии использованной pin-шины, а fork-шина лишена и этого недостатка).
  3. снижает общее количество контактов в 2 раза, и за счет этого повышается надежность образующихся соединений, исключается возможность чрезмерного нагревания мест контакта;
  4. неотъемлемым достоинством является свойство коммутации, контакт с ответвлением жилы в разы лучше, чем применение моножильного кабеля в качестве перемычки. Использование гребенки почти исключает перегрев контактной площадки;
  5. чаще всего шины соединительной гребенки на шесть модулей рассчитаны на нагрузку 63 А. Для того, чтобы провод мог выдерживать данную нагрузку, он должен иметь сечение минимум 16 квадратных миллиметров, а это ощутимо делает работу с ним сложнее;
  6. благодаря гребенке в щитке уменьшается количество проводов, что влияет на опрятность разводки, а также ее показательность. Это упрощает возможность разобраться в ней, если появится такая потребность. Применение гребенки позволяет самостоятельно осуществлять высококачественную разводку.

Использование гребенки для автоматов делает монтаж в распределительном щите в разы проще и быстрее, и этот факт является главным плюсом.

Подключение соединительной гребенки для автоматов в электрощите на УЗО

По стандартам безопасности все современные многоквартирные дома должны оснащаться розеточными магистралями, которые защищены дифавтоматами или УЗО. В соответствии с правилами и здравым смыслом каждая линия в распределительном щите должна оборудоваться надежной защитой, предупреждающей утечку тока. Подобные предохранители легко подсоединить, используя гребенки. Однако сам процесс подключения слегка отличается от монтажа автоматических выключателей.

При установке УЗО с автоматами (однофазными) шина соединительная для них должна иметь минимум два полюса. Подобное требование обусловлено необходимостью подведения ноля и фазы для питания дифавтомата. Использование в указанном случае однофазной гребенки недопустимо, поскольку отсутствует возможность синхронного замыкания у всех потребителей защиты, находящихся в одном ряду. При этом отходящие зубцы шины должны размещаться через один (шаг между деталями должен соответствовать ширине одного модуля).

Установить автоматический выключатель — просто

Установку автоматического выключателя можно разделить на три части:

  1. Крепление Дин-рейки;
  2. Установка автоматического выключателя;
  3. Подключение автоматического выключателя.

Крепление Дин-рейки

В новый электрощит или электрический бокс дин-рейка крепится на готовые места, при помощи саморезов или болтов.

Для установки Дин-рейки в старый этажный щит, нужно:

  • В металлической платформе щита просверлить два отверстия;
  • Нарезать в них резьбу;
  • Закрепить Дин-рейку при помощи двух болтов.

В новых этажных щитах для крепления дин-реек уже установлены специальные перфорированные стойки, и крепление Дин-рейки не представляет сложностей.

Установка автоматического выключателя

После установки Дин-рейки переходим к установки автоматического выключателя.

  • Подготовьте автоматический выключатель и длинную отвертку;
  • Оттяните защелки вниз и наденьте автоматический выключатель на дин-рейку;
  • Отпустите защелку. Она должна зацепится за дин-рейку.

Трехфазный автомат защиты устанавливается аналогичным образом.

Подключение автоматического выключателя

  • Для подключения автоматического выключателя отверните винты верхнего и нижнего зажимов;
  • Вставьте в зажимы, заранее защищенные провода;
  • Затяните зажимы, крепко, но без энтузиазма.

Бытовая серия коммутационной аппаратуры имеет еще одно называние – модульная. Причина этого – все автоматические выключатели, рубильники, а также УЗО собираются из модулей одинаковых ширины. Их габаритные размеры примерно одинаковы.

Важным свойством аппаратуры модульной серии является то, что ее крепление унифицировано. Вспомним, как крепились к поверхности старые автоматические выключатели. Для этого приходилось сверлить отверстия, иногда даже нарезать в них резьбу. А также использовать крепежные изделия: винтики, гаечки, шайбочки. Мало того, что это неудобно, но еще и небезопасно. В электрощитке, часть которого находится под напряжением, замена автоматического выключателя производится с известной долей риска. Оброненный винтик может замкнуть фазу на корпус и устроить короткое замыкание. А уронить его может как дилетант, так и профессиональный электрик.

Для крепления электрооборудования модульной серии винтики не потребуются. Все они устанавливаются на стандартную металлическую планку. Называется она – дин рейка, разберемся, что это такое.

Аббревиатура DIN происходит от сокращения названия Немецкого института по стандартизации Deutsches Institut fur Normund. Строго говоря, эта аббревиатура используется не только для обозначения реек, она применяется в других областях для маркировки стандартных разъемов, параметров крепежных изделий и так далее.

Форма выводов

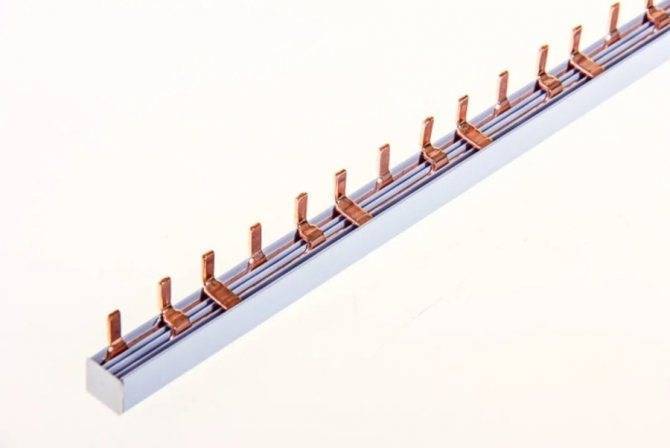

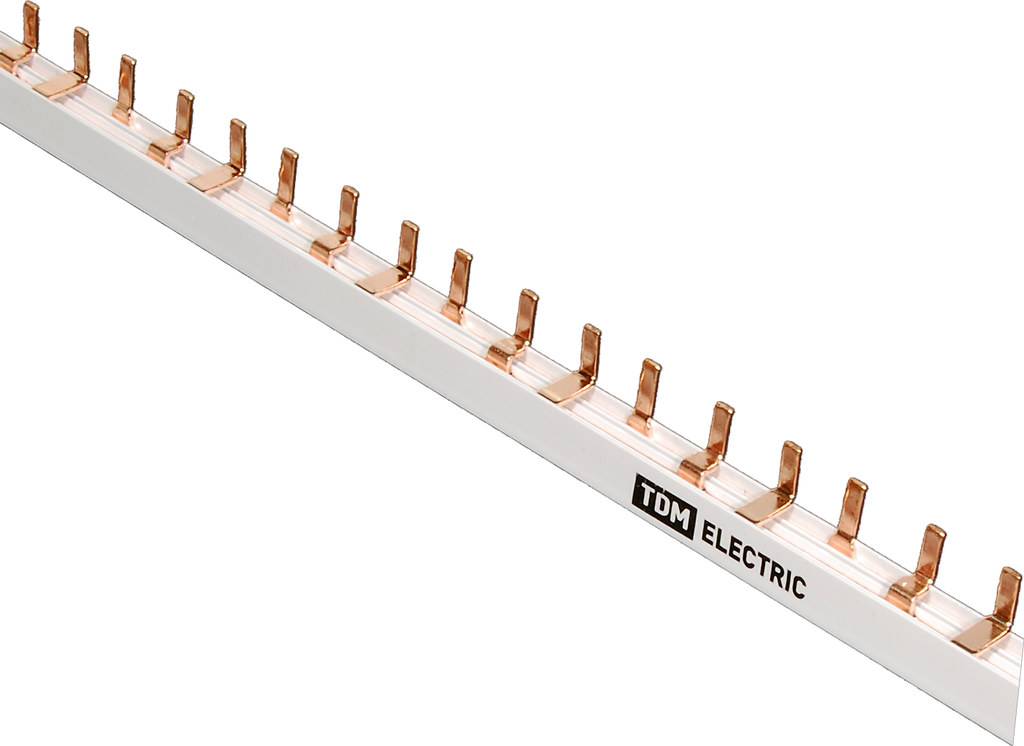

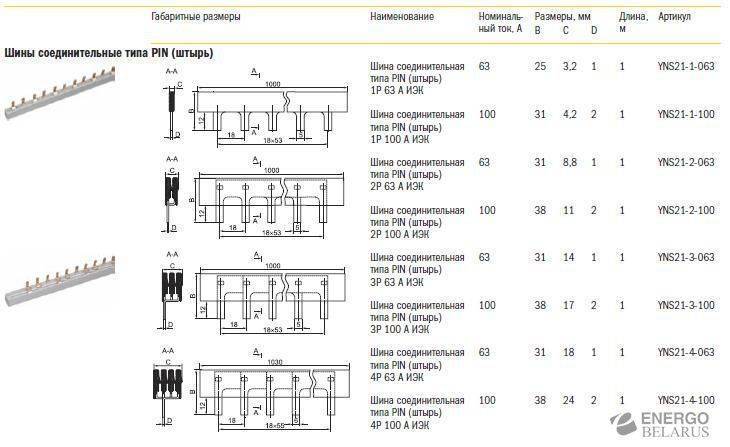

Наиболее распространены гребенчатые шины со штыревыми отводами (гребенки типа pin). Англоязычное название — pin. Они подходят к большинству современных автоматических выключателей. Выводы у таких шин сложнее погнуть при транспортировке. Поэтому во время монтажа возникает меньше проблем с установкой в отверстия автоматических выключателей.

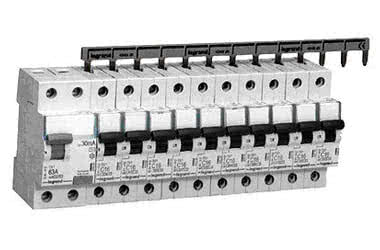

Соединительная шина для автоматических выключателей и УДТ (УЗО)

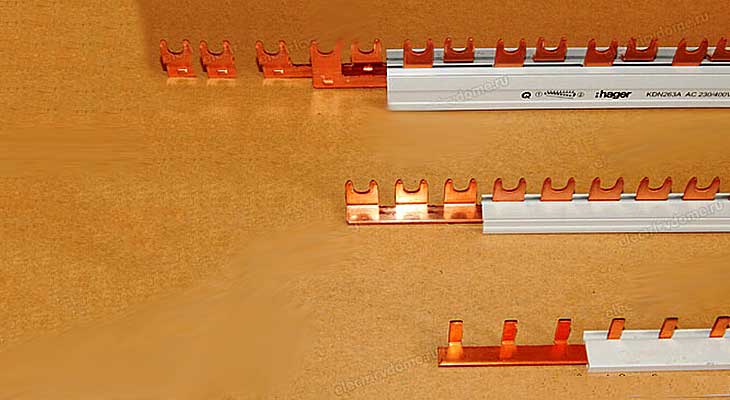

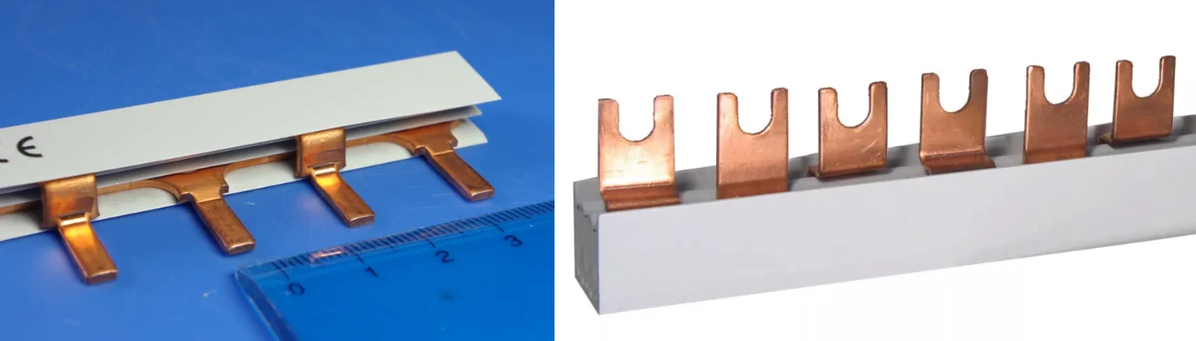

Второй вид отводов — вилкообразный (тип fork). Используются сравнительно реже. Подходят не ко всем образцам современного оборудования. Соединительные шины с вилкообразными выводами не рекомендуется использовать для мощных нагрузок. Обычно их ставят в щиток с максимальным током до 63 А.

Соединительная шина для автоматических выключателей и УДТ (УЗО)Гребенка двухполюсная вилкообразная

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
