ПРОГРЕВ БЕТОНА – ЭТО ВЫГОДНО?

Исходя из тех факторов, что для заливки бетона зимой, необходимо использование довольно дорогостоящих инструментов и материалов, многие делают вывод о том, что строить зимой не выгодно.

Это обуславливается также тем, что зимой короче световой день, а значит, для обеспечения полноценного трудового дня на объекте необходимо продумать систему освещения, наличие теплых помещений и проч. Однако не все так грустно, как кажется.

Зима – это время, когда сильно падает спрос на строительные материалы и услуги, но компании, предоставляющие их, продолжают существовать и работать. Более того, почти все предлагают сниженные цены на строительные материалы, услуги по их доставке и проч. Цены на аренду техники и различных устройств (опалубка и тд.) также становятся значительно ниже. Все эти смягчающие факторы в конечном счете приводят строителей к такому выводу, что стоимость летнего и зимнего строительства примерно одинакова.

Да, зимой строительство протекает медленнее; да, зимой нужно проводить больше подготовительных мероприятий для обеспечения качественного результата. Но строить зимой можно, и более того – при наличии трансформаторов для прогрева бетона, дизельных генераторов (если строительный объект большой и требуется прогревать большие объемы бетона), строительные компании могут сэкономить на материалах и услугах и, кроме того – соблюсти все сроки, не приостанавливая ход строительства. Ведь не секрет, что погодные условия в некоторых регионах нашей страны весьма непредсказуемы, и планируя приостановить работу в ноябре до марта из-за внезапного наступления зимы, мы рискуем отложить строительство на полгода и даже более. Для серьезных строительных компаний такое решение может стоить еще дороже. В заключении скажем, что способ прогрева греющим проводом не единственный, но один из самых надежных и окупаемых, так как все дорогостоящее оборудование имеет большой рабочий ресурс и прослужит еще много зим. Надеемся, что данная статья была познавательной и интересной, а полученные знания помогут Вам выбрать правильный способ прогрева бетона в зимнее время и все необходимое для этого оборудование.

Принцип действия устройства

Есть несколько видов термопредохранителей, выполняющие одинаковые функции, но различные по конструкции:

  • Одноразовые предохранители. Внутри элемента находится проволока из легкоплавкого сплава – Розе (+94°C.) или Вуда (+60-68,5°C). Наполнителем является кварцевый песок, впитывающий расплавленный металл и гасящий дугу, которая появляется при срабатывании устройства.
  • Самовосстанавливающийся предохранитель. Это полимерный терморезистор с нелинейным изменением сопротивления при повышении температуры. В холодном состоянии оно близко к 0 и не оказывает влияния на работу схемы. При превышении температуры сопротивление элемента возрастает, и он отключает обмотку трансформатора от сети. После остывания предохранитель возвращается в исходное состояние.
  • Биметаллические термостаты. В корпусе этих приборов находятся контакты и биметаллическая пластинка. При нагреве она изгибается и размыкает контакт. Есть двух видов – малогабаритные с гибкими выводами, которые устанавливаются внутри обмоток и более массивные, которые имеют клемы для подключения и ставятся снаружи аппарата на магнитопровод или радиатор выходных транзисторов.

Применение провода ПНСВ в домашних условиях

Универсальным для домашних условий является метод прогрева слоя бетона зимой при помощи кабеля с высоким сопротивлением и понижающего трансформатора. При укладке армирующего каркаса сразу заделывается нагревательный элемент, причем геометрия и форма опалубки для бетона не имеет значения.

После укладки арматуры в бетон или укладки маяков под наливные полы кабель ПНСВ нужно уложить змейкой на расстоянии 15-20 см друг от друга. Длина петли – 28-36 м. В домашнем хозяйстве источником питания часто служит сварочный аппарат. Подключать провод ПНСВ к сварке нужно по такой схеме:

Провод для прогрева бетона — принцип действия, виды, укладка и монтаж Провод ПНСВ

Чтобы не допустить выхода кабеля из строя, нужно сделать скрутку или клеммный переход с ПНСВ на кабель из алюминия или меди. Для этого выходные концы провода ПНСВ нужно выпустить из раствора на 10-15 см. Рекомендуемый ток в проводе 11-17 А контролируется специальными токовыми клещами. При домашнем использовании провода ПНСВ будет достаточно Ø 1,2 мм. Характеристики провода:

  • 0,15 Ом/м;
  • Ток через провод, погруженный в раствор – 14-16 А;
  • Уличная температура -25°C/-50°C.

На 1 кубический метр бетонного раствора расходуется около 60 погонных метров кабеля марки ПНСВ. Температура внутри бетона при таком методе нагрева – +80°C, контролировать температуру можно при помощи любого термометра. Также следует контролировать скорость набора температуры бетоном – она не должна быть выше, чем 10°С в час.

Некоторой экономии в расходах на электроэнергию можно добиться, накрывая участок опалубки с ПНСВ кабелем любым теплоизолирующим материалом. Например, можно засыпать бетон опилками или укрыть соломой. Чтобы получить требуемый результат, бетонный раствор перед заливкой в опалубку также рекомендуется подогреть. В любом случае, температура бетона перед заливкой должна равняться +5°C или выше.

Правила безопасности при электродном прогреве

Использование технологии прогрева бетона электродами на стройплощадке требует повышенного внимания к соблюдению правил безопасности:

Провод для прогрева бетона — принцип действия, виды, укладка и монтаж

Схема подключения электродов

  • Прогрев заливки с армирующей конструкцией проводится при пониженном напряжении (60–127 В).
  • Использование напряжения до 220 В возможно для прогрева локального участка, который не содержит никаких токопроводимых элементов (металлического каркаса, армирования) и не связан с соседними конструкциями.
  • Прогрев напряжением до 380 В допустим в исключительных случаях для безарматурных участков.
  • Электроды должны быть установлены в строго определенных проектом местах. Категорически нельзя допускать их соприкосновения с армирующими элементами – это приведёт к короткому замыканию и выходу из строя оборудования.

Электродный прогрев бетонной смеси необходимо выполнять в строгом соответствии с технологией. Нарушение временного или температурного режима, схемы расстановки электродов может привести к местным перегревам и недостаточному набору прочности, что впоследствии приведёт к появлению трещин в конструкции и возможному разрушению. При правильно выполненной работе раствор твердеет с равномерной усадкой, что обеспечивает однородную структуру полученного материала и прочность изделия при эксплуатации.

Производство прогревочного провода ПНСВ 1,2 (1,4)

Провод ПНСВ является незаменимым материалом в строительстве, который обладает огромным коэффициентом полезного действия, к тому же все его свойства были испытаны при строительстве различных сооружений на протяжении многих лет.

Провод для прогрева бетона — принцип действия, виды, укладка и монтаж

На предприятии установлено современное оборудование высокого качества, позволяющее изготавливать более 50 километров провода за 24 часа. На данный момент выпускаем провод стандартного сечения 1.2 и 1.4 миллиметра. При осуществлении предварительного заказа имеется возможность выпуска более толстого продукта с индивидуальными характеристиками.

Технические характеристики провода ПНСВ

Кабель, при помощи которого осуществляется прогрев бетона, используется во время строительства бетонных или железобетонных конструкций в условиях отрицательного температурного режима.

Для того чтобы правильно осуществить прогрев бетона, провод ПНСВ следует вмонтировать в бетонную конструкцию в момент выполнения заливки цементного раствора. Для этого используют форму «улитки», укладывая кабель на поверхности конструкции, при этом соблюдая расстояние не менее 15 миллиметров от соседнего края провода.

Стоит отметить, что наотрез не допускается соприкосновение провода с другими материалами, кроме раствора бетона в конструкциях разного вида, так как это способствует перегреву кабеля или станции, обеспечивающей прогрев необходимой конструкции.

Для корректного прогрева бетона различных марок необходимо придерживаться специального графика, регламентирующего специфику работы в зависимости от температуры окружающей среды и других критериев.

Основные свойства провода ПНСВ

Основными свойствами кабеля ПНСВ являются:

  • максимально возможная температура нагрева 80 °C;
  • укладка кабеля не допускается при температуре окружающей среды ниже -15°C;
  • рекомендованный радиус для изгиба провода должен превышать величину пяти наружных диаметров (минимально 26 миллиметров);
  • срок полезной службы сертифицированного кабеля составляет 16 лет;
  • провод ПНСВ является стойким к водной и легко — кислотной среде.
Популярные статьи  Как подключить однофазные реле приоритета к 3-фазной сети, с трехфазной и однофазной нагрузкой?

Конструкция провода ПНСВ

  • жила — изготавливается из стали круглого сечения;
  • изоляция — изготавливается из специального полиэтилена или ПВХ пластиката.

Провод НПСВ применяют для подогрева пола и обогрева монолитного бетона. К примеру, в сельском хозяйстве кабель используют для прогрева желоба, по которому течет вода, попадающая в кормушки.

Основные характеристики провода ПНСВ диаметром 1,2 мм:

  • напряжение переменного тока — 380В;
  • рекомендуемое напряжение источника питания — 60-70В;
  • сопротивление одного метра жилы провода — 0,15 Ом;
  • удельная мощность — 1,5-2,5 кВт/м3;
  • расход провода составляет 50 — 60 п.м./м3 бетона.

Смотрите так же:

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Провод для прогрева бетона — принцип действия, виды, укладка и монтаж
Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода

При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.)

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Провод для прогрева бетона — принцип действия, виды, укладка и монтаж
Электрическая схема подключения ПНСВ А) звездой В) треугольником

Особенности нагревающих проводов ПНСВ

Кабель ПНСВ представляет собой стальную жилу диаметром от 1,2 до 3 мм и сечением от 0,6 до 4 мм2, покрытую изоляцией ПВХ или полиэстера. Благодаря этому изолирующему материалу, провод не перегибается, не переламывается и отличается устойчивостью к возгораниям.

Чаще всего электропрогрев осуществляется при помощи проводов минимального диаметра 1,2 мм. Однако, практика показывает, что лучше использовать ПНСВ на 3 мм, особенно если вы планируете производить ручное уплотнение раствора. Дело в том, что изоляция такого кабеля будет намного прочнее, поэтому в случае некачественного питания, вероятность перегрева будет минимальной.

Провод для прогрева бетона — принцип действия, виды, укладка и монтаж

Также стоит обратить внимание на еще одну отличительную характеристику прогревочных кабелей этого типа – наличие «холодных окончаний». Эти ответвления выходят за границы бетонной плиты

Для «холодных окончаний» применяют провода АПВ (алюминиевые токопроводящие жилы), соединяющие сам кабель с питающей трассой.

Расчет времени

Основные факторы, которые учитываются в расчетах времени и температуры:

  • Среднегодовой прогноз погоды зимой в регионе, взятый за предыдущие пару лет, а также прогнозируемая отметка средней температуры воздуха в течение данного зимнего периода.
  • Расчет модуля рабочей прогреваемой поверхности, определение термосной выдержки раствора.
  • Расчет средней температуры конструкции на протяжении срока ее охлаждения.
  • Учет информации про температуру готовой бетонной смеси, ее изотермические свойства (предоставляет завод-изготовитель раствора).
  • Определение тепловых потерь в процессе транспортировки смеси, разгрузки.
  • Определение температуры смеси с начала укладки (учитывается отдача тепла на прогрев арматуры, опалубки).
  • Расчет времени охлаждения раствора (в соответствии с нормативными требованиями прочности).

Все эти данные используются при прогнозировании времени затвердевания бетона, для учета тепловых потерь в процессе заливки, излучения тепла с поверхности. Но все это довольно приблизительно, поэтому в процессе прогрева нужно тщательно контролировать температуру каждые полчаса-час при нагревании и раз в 12 часов при остывании. Если режим нарушен, нужно повышать или отключать ток, регулируя параметры.

В технологической карте должен быть отмечен график нагрева с указанием оптимальных значений и всех важных расчетов, выполненных в соответствии со СНиПами и правилами.

Прогрев бетона – чрезвычайно важное мероприятие при выполнении ремонтно-строительных работ в зимнее время. Без реализации указанных методов бетон просто не наберет нормативную прочность, поставив под сомнение прочность, надежность и долговечность всей конструкции

Как происходит строительство зимой?

Обязательным компонентом любого бетонного раствора является вода, но при низких температурах она просто замерзает и гидратация цемента прекращается. Кристаллы льда расширяются, и монолит начинает крошиться. Даже при термоизоляции, вместо предусмотренных технологией 28 дней, бетон набирает твердость гораздо дольше, что негативно сказывается на себестоимости работ. Оптимальный выход – электропрогрев бетона, позволяющий ускорить работы и обеспечить нужную прочность.

Это наиболее экономичный метод прогрева бетонной смеси в зимнее время, не требующий больших расходов

Важно, чтобы весь объем прогревался одновременно, чего сложно достигнуть, применяя другие технологии обогрева монолитных конструкций в зимних условиях

Провод для прогрева бетона — принцип действия, виды, укладка и монтаж

Какие бывают греющие провода

ПНСВ 1.2 считается самой дешевой продукцией для прогревающих схем. Расшифровка характеристики ПНСВ: ПН – провод нагревательный, С – сталь, В – виниловая изоляция. Как уже говорилось, это самый дешевый вариант из существующих, поэтому в индивидуальном строительстве он более популярен, но для его эксплуатации нужен понижающий трансформатор, и в частном хозяйстве в этой роли может выступать обычный сварочный аппарат.Провод для прогрева бетона — принцип действия, виды, укладка и монтажПНСВ 1.2

Провод ПНСВ 2х1.2 представляет собой одну стальную жилу круглого сечения, с ПВХ или пластиковой изоляцией толщиной ≤ 0,8 мм. Рабочее напряжение для запитывания схемы с этим проводом – от 50 до 1000 вольт. Ток – переменный или постоянный. Возможность подключения к источнику постоянного тока позволяет подключать схему прогрева через понижающие трансформаторы с различным напряжением на выходе, но в пределах указанного выше значения. Электрическая развязка через трансформатор – это одна из мер безопасности при работе с высоким напряжением. Расчет температурного диапазона этой марки провода – от -60°С до +50°С, максимально допустимая – +80°С.

Почему эта марка так популярна у строителей и частных хозяйственников:

  1. Низкая возможность механического повреждения изоляции.
  2. При перепадах напряжения в сети, даже при подключении через понижающий трансформатор, провод не будет перегреваться так интенсивно, как аналоги.
  3. Из-за использования стальной жилы провод не деформируется в бетонной массе при ее схватывании и дальнейшем затвердевании.
  4. Сопротивление провода – 0,15 Ом/метр.
  5. Номинальная мощность – до 2,5 кВт/м3.
  6. Расчет расхода для 1 м3 бетонного раствора – до 60 погонных метров.
  7. Время схватывания бетона при использовании данного метода – до 72 часов.

Провод для прогрева бетона — принцип действия, виды, укладка и монтажСхема подключения ПНСВ

Вопреки расхожему мнению, ПТПЖ 1х1.2, 2х1.2 (расшифровка: П – провод, Т – радиотрансляционный, П – изоляция из пластмассы, Ж – жила из оцинкованной стали) – это не кабель, а провод, который использовался в народно-хозяйственной промышленности еще до изобретения технологии подогрева бетона электричеством. Технические характеристики практически аналогичны параметрам ПНСВ, стальная жила бывает оцинкованной, сечение – 0,6-1,2 мм, изоляция ПЭВД (высокого давления). Единственное различие – в количестве жил: у ПТПЖ их две.

  1. ПТПЖ сохраняет рабочие характеристике при уличных температурах до -30°C.
  2. Радиус изгиба в схеме – не менее 10 диаметров жилы, чтобы не допустить появления микротрещин в изоляции.

Более экономная схема прогревания бетона с использованием ПТПЖ получится, если провод будет иметь сечение не более 0,6 мм. Также ПТПЖ используют в системе «теплый пол».

Также может быть использован АПВ (расшифровка: А – алюминиевая жила; П – провод; В – изоляция из ПВХ-пластиката (винила)).Провод для прогрева бетона — принцип действия, виды, укладка и монтажШаг укладки провода в разных схемах

Провод ПНСВ

Универсальный и доступный способ прогрева бетона в зимнее время с помощью высокоомного кабеля и понижающего трансформатора. Во время увязки каркаса из арматуры укладывается греющий кабель, размеры и форма конструкции значения не имеет.

Популярные статьи  Как определить, где в сети короткое замыкание?

Этот способ подогрева применим как на стройплощадке, так и для домашних мастеров строителей. Расскажем немного подробнее, как прогреть бетонную смесь проводом ПНСВ в домашних условиях.

После армирования каркаса конструкции или укладки маяков под наливной пол, провод укладывается змейкой не ближе 20 сантиметров друг от друга (оптимальный шаг укладки). Длина одной петли составляет от 28-36 метров. В качестве источника напряжения можно использовать сварочный аппарат. Схема подключения в этом случае будет выглядеть так:

Нюанс прогрева, ПНСВ нельзя подключать неукрытый раствором, т.к. без поглощения тепла из-за высокой температуры на открытом воздухе, он перегорит. Чтобы избежать перегорания делают переход на алюминиевый кабель, оставляя выходные концы нагревательного провода ПНСВ по 10 см из раствора. Производитель рекомендует ток в кабеле 11-17 ампер, который можно контролировать токовыми клещами. О том, как пользоваться токоизмерительными клещами, мы рассказывали в отдельной статье.

Для домашнего строительства достаточно ПНСВ диаметром 1.2 мм. Его характеристики:

  • сопротивление 0,15 Ом/м;
  • рабочий ток погруженного в раствор 14-16 ампер;
  • температура укладки от -25 до 50 °C.

Расход провода на куб бетона 60 погонных метров. Температура, до которой нагревается бетон — 80 °C, ее контроль осуществляется любым термометром. Скорость набора температуры раствором не должна превышать 10 градусов за час. Чтобы избежать бессмысленных трат на счетах за электроэнергию, нагреваемый участок укрывают любым материалом, препятствующему нагреванию атмосферы, например, засыпают опилками. Для получения отличного результата бетонную смесь перед заливкой также подогревают, температура смеси не должна быть ниже +5 °C. Вот по такой инструкции можно прогреть бетон в зимнее время своими руками. Технология трудоемкая, однако под силу даже неопытному человеку. О том, как укладывать греющий кабель в фундаменте, рассказывается в видеоуроке:

Обогрев фундамента проводом

Кстати, вместо провода ПНСВ можно также использовать кабель BET для прогрева бетона. На видео ниже вкратце рассмотрена инструкция по монтажу греющего проводника:

Как работает обогрев кабелем BET

В статье указаны не все способы подогрева бетона зимой. Существуют индукционный, инфракрасный метод и другие, но их не рассматриваем ввиду их малой распространенности и сложности. Мы дали общее представление о технологии строительства бетонных конструкций, и возможности использования домашними мастерами методов нагрева стяжек и стен. Кстати, использование провода ПНСВ возможно не только во время нагрева строящийся конструкции, но уже и после того. Его можно использовать, как готовый теплый пол или анти лед на лестницах или тротуарах. Короткие участки подключаются через понижающий трансформатор от 400 до 1500 ватт. Для подключения напрямую в сеть 220 вольт провод в длину будет более 120 метров.

Вот и все, что хотелось рассказать вам о том, зачем нужен прогрев бетона в зимнее время и как его осуществить с помощью тепловых пушек, электродов либо провода ПНСВ. Надеемся, наши инструкции были для вас понятными. Больше информации вы можете получить, просмотрев видеоуроки в статье.

Советуем также прочитать:

  • Подогрев дорожек греющим кабелем
  • Как экономить электроэнергию дома
  • Как подобрать тепловую пушку по мощности
  • Временное электроснабжение строительной площадки

Использование провода ПНСВ после застывания

Уложенные в бетонную конструкцию секции нагревательного кабеля остаются в ней навсегда и не теряют своих резистивных свойств. Поэтому есть смысл использовать их с целью повышения комфорта проживания. Нередко провод ПНСВ укладывают в бетонную стяжку пола специально. Однако это не лучшее решение, хотя и наиболее бюджетное.

При размещении нагревательного элемента под напольным покрытием следует учитывать возможные препятствия для рассеивания выделяемого тепла. В жилых комнатах таковыми являются места, где установлена корпусная мебель, основание которой плотно прилегает к полу. В них возникают зоны локального перегрева.

При длительном использовании провод постепенно истончается и, в конце концов, обрывается. Его замена связана с чрезвычайными трудностями, поскольку требует снятия напольного покрытия и разрушения бетонной стяжки.

Решением проблемы является использование саморегулирующегося нагревательного провода. Его конструкция состоит из двух медных жил, между которыми находится так называемая тепловая матрица – полупроводниковый элемент, проводимость которого изменяется по мере нагревания. Чем температура выше, тем выше сопротивление. Это приводит к тому, что сила тока, текущего по этому участку, уменьшается, из-за чего он остывает.

Такой нагревательный элемент работает при любых размерах – от кусочка длиной в несколько сантиметров до многометровой секции. Его можно перекрещивать с другими, подобными ему (с проводом ПНСВ такое делать категорически нельзя из-за опасности расплавления изоляции и возникновения короткого замыкания). Основным недостатком саморегулирующегося нагревательного провода является стоимость. Она в разы выше, чем одножильного резистивного.

https://youtube.com/watch?v=ITujT-WErts

Прогрев залитой бетонной массы с помощью греющего кабеля ПНСВ позволяет сократить срок достижения 80% конструктивной прочности с семи суток до двух-трех дней и не прекращать работы с наступлением холодов. Однако технология этого процесса довольно сложна, обычно его схема разрабатывается для каждого конкретного случая. Поэтому не прельщайтесь его видимой простотой. Обращайтесь к профессионалам, а при их отсутствии досконально изучите вопрос самостоятельно.

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

  1. Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
  2. Утеплить опалубку.
  • Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
  • Защита кабеля позволяет приматывать его к арматуре.
  • Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
  • Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
  • Между разными контурами должно быть не менее 40,0 мм.
  • Запрещено пересечение греющих проводников.

Характеристики ПНСВ

Если говорить о технических параметрах провода для прогрева бетона, то провод ПНСВ характеризуется следующими показателями:

  • сопротивлением 0,15 Ом/м;
  • температурным режимом от -60 до +50 оС;
  • расходом порядка 50-60 м на 1 м3;
  • возможностью прокладки провода при температуре от -25 до +50 оС (но, монтажные работы рекомендуется производить при температуре не ниже -15 оС).

При этом рабочий ток нагревательного провода, располагающегося в бетонной толще, составляет 14-16 А.

Важно! Показатели рабочего тока «работают» только, когда провод находится непосредственно в бетонной массе. Если подключить его на открытом воздухе, система подогрева бетона перегорит

ПНСВ провод для прогрева бетона крепится на сетке армирующего каркаса и питается от понижающего трансформатора (лучше, если он будет состоять из нескольких ступеней, тогда вы сможете менять интенсивность нагрева, в зависимости от температуры воздуха). Согласно техническому регламенту для работ рекомендуется использовать прогревочную подстанцию КТП ТО-80/86 (также часто используют СПБ-80), способную обеспечить обогрев площади порядка 20-30 м3. Подключается трансформатор к трехфазной сети на 380 В (обязательно выполняется заземление корпуса).

Провод для прогрева бетона — принцип действия, виды, укладка и монтаж

Если вы планируете использовать кабель для прогрева бетона без трансформатора напрямую от сети 220 В, то длина провода должна составлять 120 м, поэтому намного удобнее и безопаснее все же использовать подстанцию.

Также стоит учитывать, что длина провода зависит от принципа заливки фундаментального основания. Для армированных и неармированных конструкции значения отличаются

Чтобы рассчитать длину греющего провода, обратите внимание на таблицу ниже

Популярные статьи  Открытая проводящая часть: что это такое, определение, примеры, особенности

Провод для прогрева бетона — принцип действия, виды, укладка и монтаж

Однако, настоятельно рекомендуем обратиться к технологической карте 37-03, чтобы получить более точные данные. В этом документе вы также найдете расчет прогрева бетона (от 8 до 72 часов), в зависимости от температуры окружающей среды и модуля прочности конструкции.

Провод для прогрева бетона — принцип действия, виды, укладка и монтаж

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

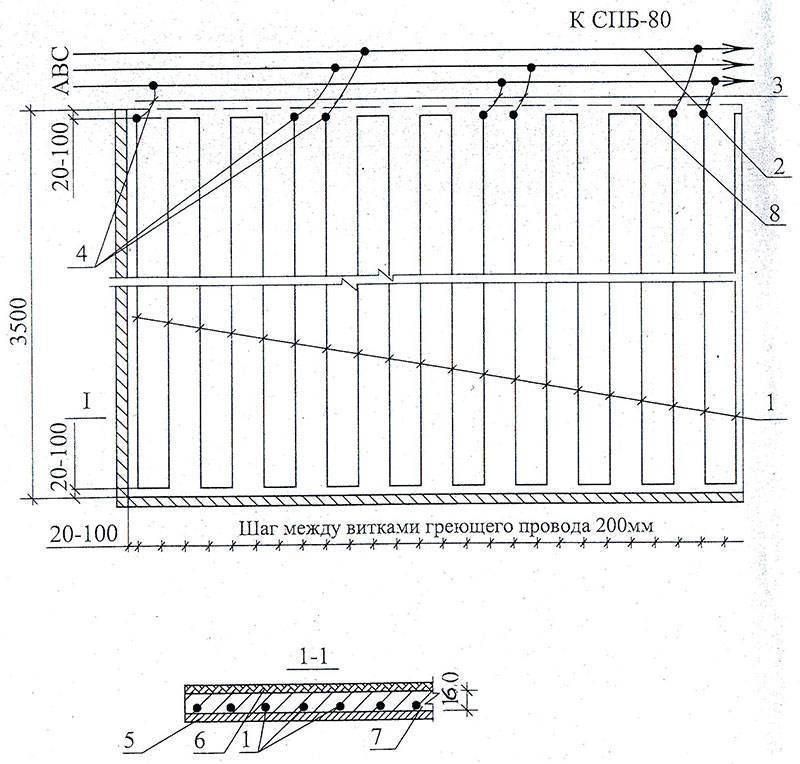

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

Провод для прогрева бетона — принцип действия, виды, укладка и монтаж

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением. Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

  1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
  2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
  3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Провод для прогрева бетона — принцип действия, виды, укладка и монтаж

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Прогрев бетона проводом

Прогрев бетона проводом

Прогрев бетона проводом осуществляется за счет тепловой энергии, выделяемой специальными греющими проводами с высоким электрическим сопротивлением при включении их в сеть: ПНСВ, BET финского производства и КДБС — отечественный аналог провода BET. Использование ПНСВ предусматривает использование станций прогрева и трансформаторов различной мощности. Прогревочные кабели BET и КДБС подключаются напрямую к сети 220 В.

Применение греющих проводов бетона целесообразно при строительстве конструкций с модулем поверхности Mп ≥ 4 и при температуре окружающего воздуха до — 40 °С.

Провода для прогрева бетона

ПНСВ — Провод Нагревательный Стальная жила, однопроволочная, круглой формы В — ПВХ изоляция. Для нормальной работы провода ПНСВ необходимо, чтобы он целиком находился в бетоне и его изоляция не была повреждена перед включением в сеть. Требуемое напряжение — от 50 до 110 В, сила тока в одной секции от 14 до 16 А.

КДБС — Кабель Двухжильный для Бетона в Секциях, изоляция — ПЭ оболочка — ПВХ. Секция кабеля КДБС состоит из двухжильного кабеля, с одной стороны соединенного муфтой с двухметровым установочным проводом, а с другой — имеет концевую муфту. Муфты обеспечивают герметичность соединения. Установочный кабель подключается в розетку бытового назначения 220 В. Температура окружающего воздуха при проведении бетонных работ t < — 30 °С.

BET — по своим характеристикам аналогичен КДБС.

Прогрев бетона проводом ПНСВ

Повсеместное использование провода ПНСВ для прогрева бетона зимой объясняется его низкой стоимостью, универсальностью и эффективностью. Чтобы осуществить прогрев бетона проводом ПНСВ возникает необходимость оснащения дополнительным дорогостоящим оборудованием.

Оборудование для прогрева бетона проводом ПНСВ

  • Станция прогрева бетона (СПБ) на базе понижающего трансформатора различных типов и мощностей ТМТО, СПБ, ТСДЗ и КПТО. Одна станция прогрева способна обогреть около 100 м³ бетонной смеси, в строительстве одновременно используется три и более станции, главное чтобы в питающей сети была достаточная электрическая мощность;
  • Магистральный кабель СИП (самонесущий изолированный провод), соединяющий трансформатор с «холодными концами» и способный выдерживать силу тока 220 — 250 А;
  • «Греющие провода» — нагревательные секции проводов ПНСВ, находящиеся в бетонной смеси;
  • Провода «холодных концов» — наружные отрезки провода, соединяющие концы секций провода ПНСВ с магистральным кабелем и способные выдержать проходящий через них ток на открытом воздухе. Используются алюминиевые провода АПВ 4 и АПВ 6, а при силе тока свыше 100 А — медные КГ. Длина холодных концов указывается в монтажной схеме и составляет от 0,5 до 1,0 м.
  • Средства тепловой защиты — теплоизоляционные материалы для предотвращения теплопотерь бетоном при прогреве.

Технология применения провода для прогрева бетона

Монтаж греющего провода производится с учетом равномерности прогрева бетонной конструкции в соответствии с рассчитанной монтажной схемой после установки опалубки и арматуры. Предварительно из провода для повышения эффективности изготавливаются спиралевидной формы нагревательные секции ПНСВ, которые допускается выполнять из двух или трёх соединённых отрезков. Длина провода в одной секции рассчитывается исходя из того, чтобы сила тока в греющем проводе составила 14 — 16 А.

Секции навиваются на арматурный каркас без натяжения, не соприкасаясь с теплоизоляционными материалами, опалубкой и друг с другом. Минимально допустимое расстояние между проводами – 15 мм, радиус изгиба ПНСВ не должен быть меньше пяти наружных диаметров, а минимальный радиус – 25 мм. В зависимости от массивности бетонной конструкции нагревательные провода размещаются в один или несколько рядов, используется одна и более секций, объединённых в группы. После распределения спиралей ПНСВ производится их соединение с «холодными концами». Греющие провода и их соединения с «холодными концами» должны располагаться в бетонной смеси. Схема прогрева бетона проводом приведена на рисунке:

Все соединения проводов должны быть надёжными и осуществляться скруткой, пайкой, через гильзы и клеммные коробки с обязательным последующим тщательным изолированием токоведущих частей. Чтобы тепловое воздействие было равномерным, установленный провод ПНСВ покрывается металлической фольгой толщиной 0,2 – 0,5 мм.

Секции ПНСВ проводами «холодных концов» объединяются в группы присоединением к магистральным кабелям и проверяется сопротивление изоляции мегомметром. Каждая группа подключается в сеть с учётом равномерной загрузки фаз низкой стороны подстанции.

Вы смотрели: Прогрев бетона проводом

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
