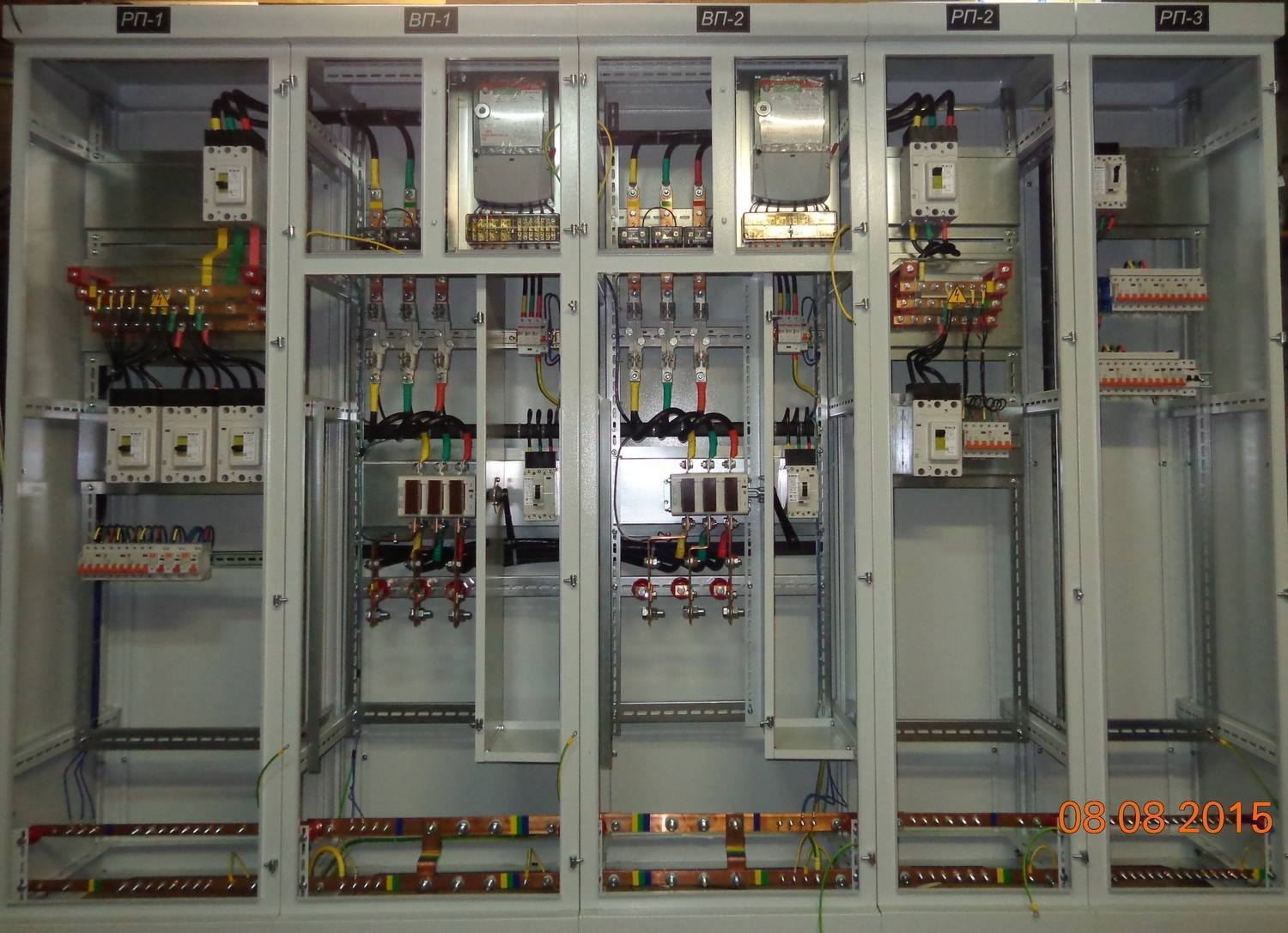

Вводно-распределительное устройство (ВРУ): состав, классификация, требования

Появление на отечественном рынке электротехнического оборудования большого количества производителей сборных комплектных ячеек (камер) привело к значительному увеличению их номенклатуры и условных обозначений КСО. Расшифровка и назначение ячейки, скрывающееся в этих обозначениях, требует объяснений.

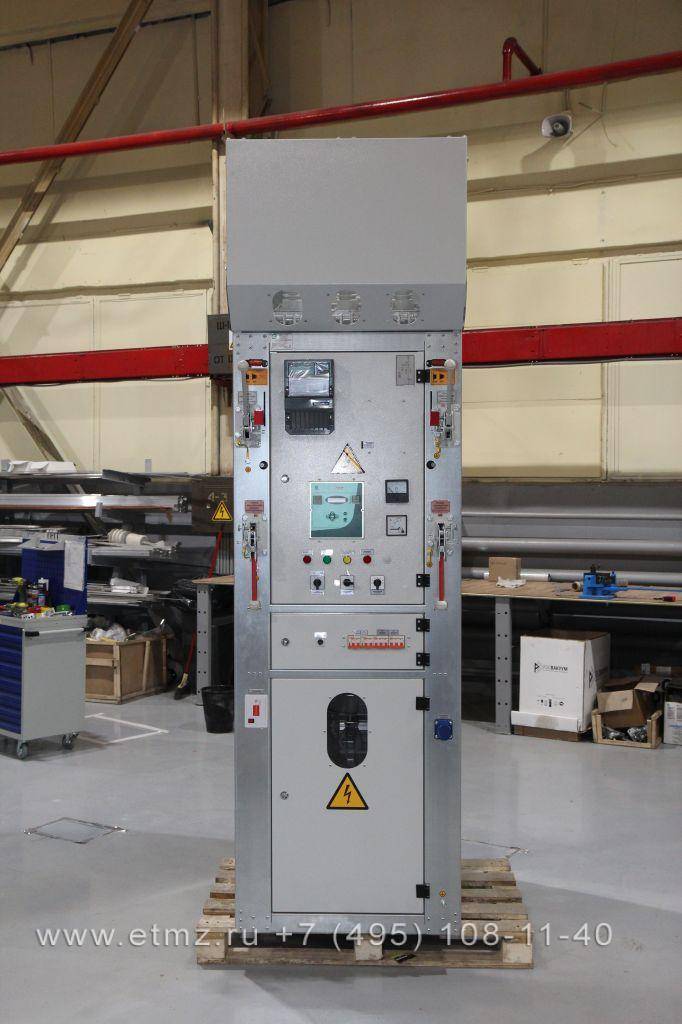

Назначение КСО

Камеры с односторонним обслуживанием предназначаются для использования в закрытых распределительных устройствах 6 — 10 кВ в сетях с изолированной, а также заземленной дугогасящим реактором или резистором нейтралью. Они находят свое применение в электрохозяйствах промышленных предприятий, на подстанциях, на объектах городской инфраструктуры.

Унифицированные комплектные ячейки выполняют в составе распределительного устройства одну из элементарных функций. Например, коммутируют и защищают входящие и отходящие линий, служат для подключения и защиты трансформаторов, управляют вводом резерва. Такие ячейки называют линейными, трансформаторными и секционными соответственно.

В КСО могут быть установлены: силовые вакуумные выключатели (как стационарно, так и на выкатных элементах), автогазовые выключатели нагрузки и разъединители, измерительные трансформаторы, трансформаторы собственных нужд на выкатных элементах, высоковольтные конденсаторы для компенсации реактивной мощности и другое оборудование. Состав оборудования определяется Заказчиком в опросном листе.

Исходя из назначения КСО, производители ячеек предлагаю набор типовых схем первичных (главных) и вторичных (вспомогательных) цепей в ячейке.

Условное обозначение КСО

Условное обозначение характеризует назначение ячейки и ее конструкцию. В общем случае оно имеет следующий вид:

КСО-Х-ХХ-ХХХ-ХХХХ-… ;

и содержит:

  • номер серии ячейки (2 (200-я серия) или 3 (300-я серия));
  • модификацию в пределе серии (последние цифры года разработки);
  • номер схемы первичных цепей;
  • номер схемы вторичных цепей;
  • номинальное напряжение ячейки;
  • номинальный ток ячейки (предохранителей);
  • категорию размещения ячейки и ее климатическое исполнение.

Часто условное обозначение ячейки производители дополняют:

  • обозначением товарной марки (знаком завода-изготовителя);
  • кодом типа установленного основного внутреннего аппарата или элемента (силовой масляный, вакуумный или элегазовый выключатель, автогазовый выключатель нагрузки, измерительный трансформатор, разъединитель, шинный мост);
  • типом привода установленного коммутационного аппарата;
  • наличием или отсутствием заземляющего разъединителя;
  • видом ввода или вывода в ячейку;
  • количеством имеющихся измерительных трансформаторов;
  • кодом типоисполнения;
  • номером габаритного исполнения;
  • требуемым расстоянием между фасадами камер;
  • наличием или отсутствием ограничителей перенапряжений;
  • током термической стойкости;
  • номинальной мощностью трансформатора собственных нужд.

В документации, прилагаемой к КСО, расшифровка и назначение ячейки указываются в обязательном порядке.

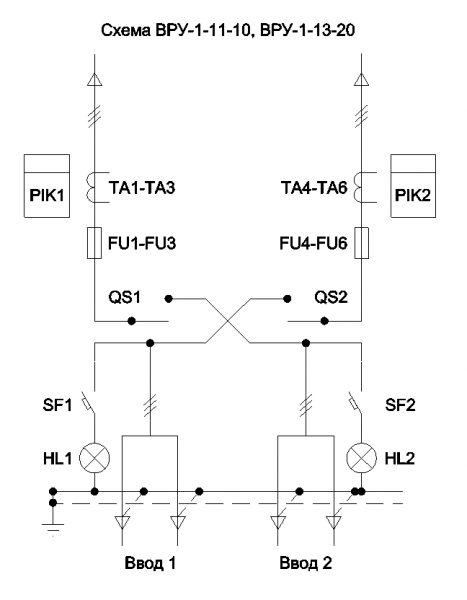

Схема ВРУ

Строение электрической цепи распределительного устройства зависит от его типа:

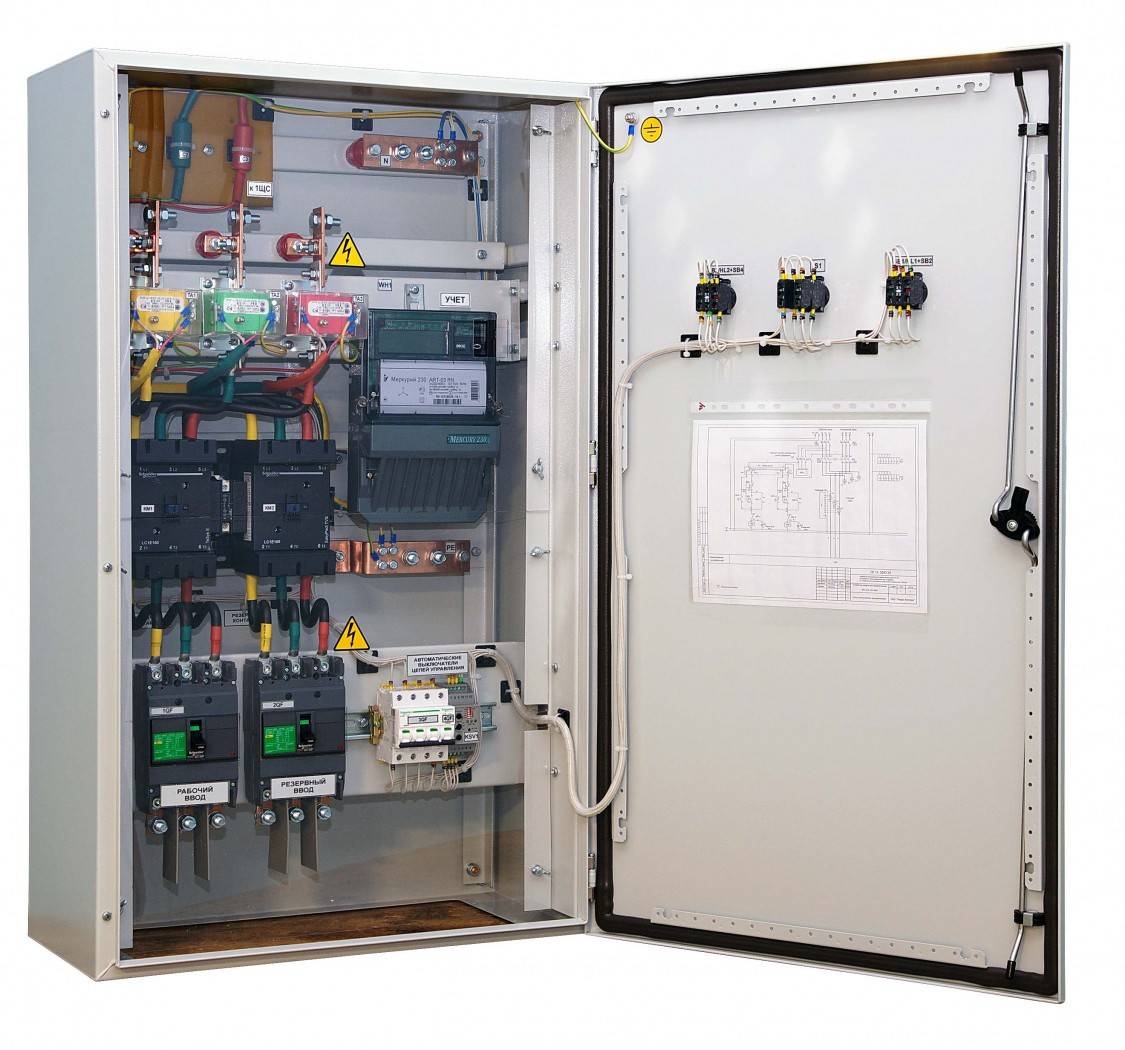

  1. Схема ВРУ с АВР без распределения собирается с использованием рубильников NH40. Система переводится на резерв автоматически за счет АВР N27. Такая схема не подразумевает учета используемой энергии. Параметры тока контролируются на обеих вводных панелях.

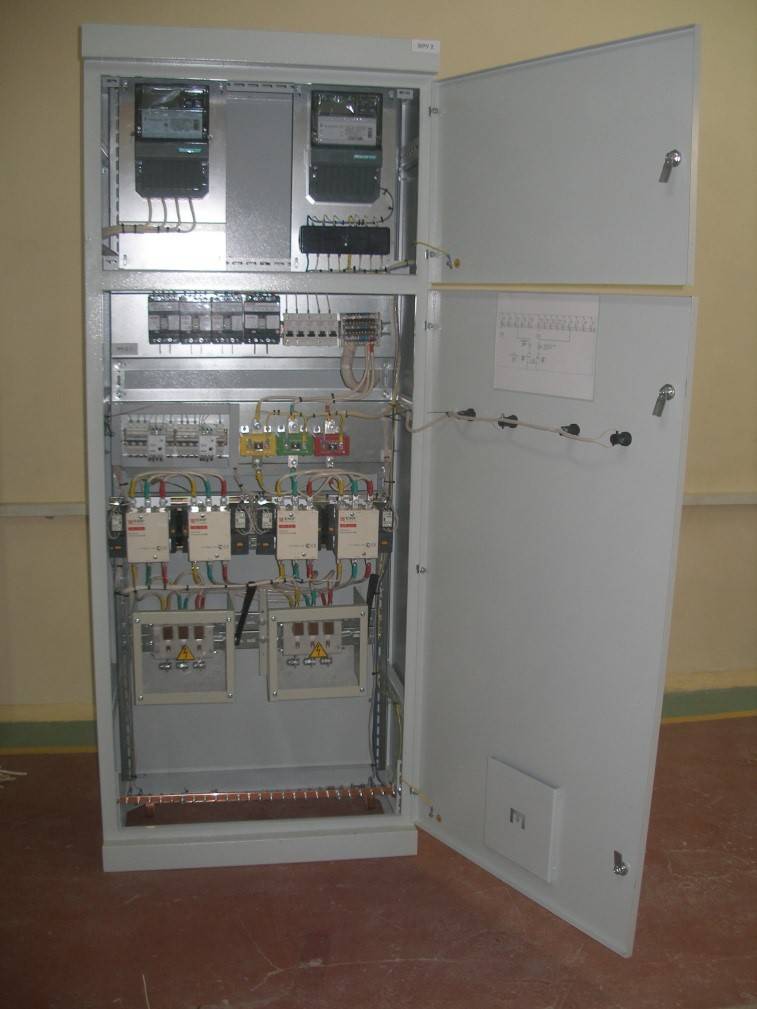

  2. Схема ВРУ без распределения с приборами учета отличается от предыдущей наличием счетчиков. Используются аппараты ART или «Меркурий 230». Каждый ввод снабжается отдельным счетчиком. Главная панель не отличается от таковой у предыдущего варианта.
  3. 2-секционное ВРУ с АВР. Типовая схема состоит из 2 компонентов, питающихся от отдельных вводов. При возникновении проблем с напряжением на одной секции система начинается получать энергию со второй. Одновременное подключение 2 вводов на 1 секцию невозможно.
  4. Схема 2-секционного ВРУ со счетчиками подразумевает контроль расхода энергии. В схему вводится аппарат «Меркурий 230». Энергия учитывается по секциям. В качестве автоматического выключателя используется CHINT NZ7, распределяющий нагрузку между компонентами.
  5. ВРУ с ручным управлением. Схема предназначена для приема электроэнергии и дальнейшего ее распределения между группами потребителей. Переключение в резервный режим выполняется вручную. Для перевода с одной секции на другую используются механические переключатели.
  6. ВРУ с ручным управлением и приборами учета. За вводное питание отвечает стандартный разъединитель с рукояткой. Энергия учитывается на входе. После счетчика следует распределительная панель, состоящая из переключателей NB1.
  7. 2-секционное ВРУ с ручным управлением и счетчиками. Такая схема включает 2 ввода и 2 распределения. Механический блокиратор препятствует одновременному подключению 2 вводов. Резервное выключение осуществляется с помощью разъединителей. Распределительная панель состоит из автоматов NB1. Счетчики установлены на каждой секции.

Область применения

По сути, распределительные устройства ВРУ можно использовать на любых объектах. Это может быть производство или жилое строительство

Здесь важно точно подобрать само устройство по мощности потребления и напряжению в подающей сети. Все эти параметры обычно указываются в проектной документации

Вот почему сборка ВРУ – это ответственный момент, который проводится по строгим и жестким требованиям. При этом сам щит (шкаф) может собираться как устройство, точно подогнанное под те самые требования. Кстати, сам процесс сборки производится только вручную. Так же на рынке можно приобрести модели стандартного типа, подходящие под определенные параметры потребляющей и питающей сети.

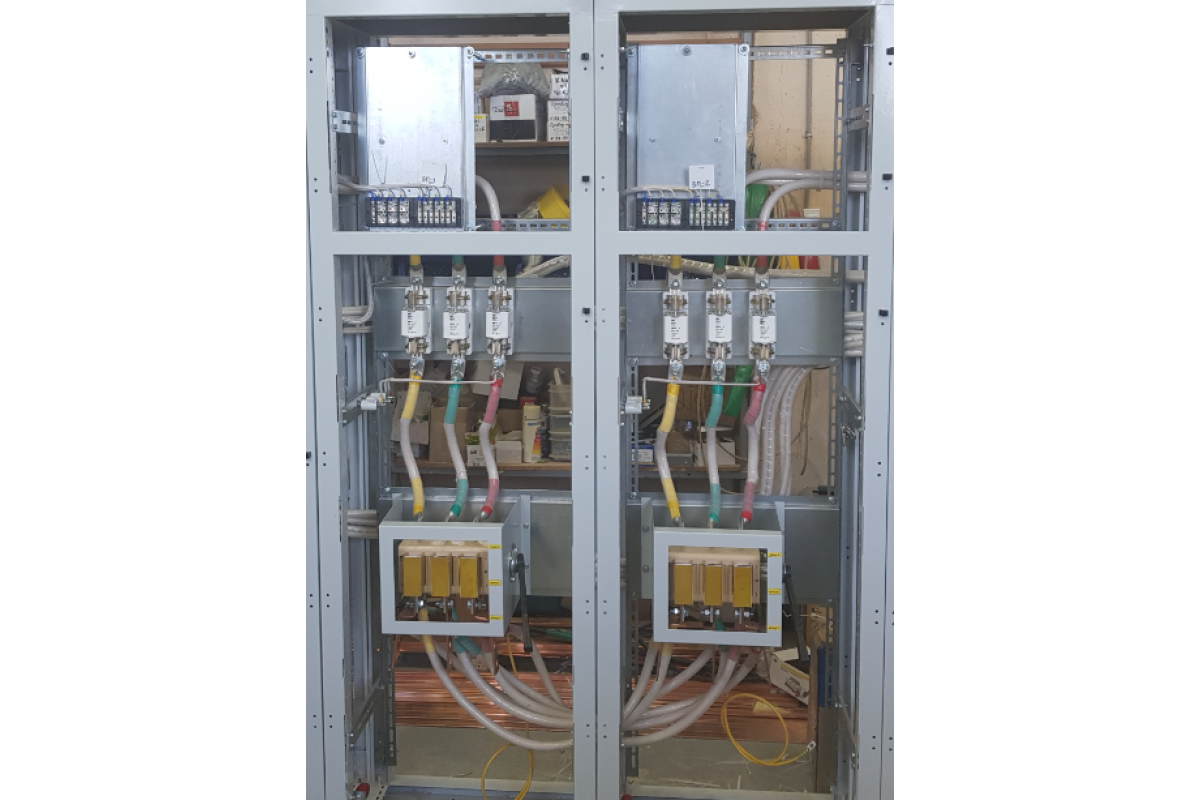

Вводно-распределительное устройство (ВРУ): состав, классификация, требования

Главный распределительный щит (ГРЩ)

Главными называют щиты, на которых осуществляется распределение питания нескольких различных объектов. Обычно такие щиты располагаются в распред-устройствах электрических подстанций.

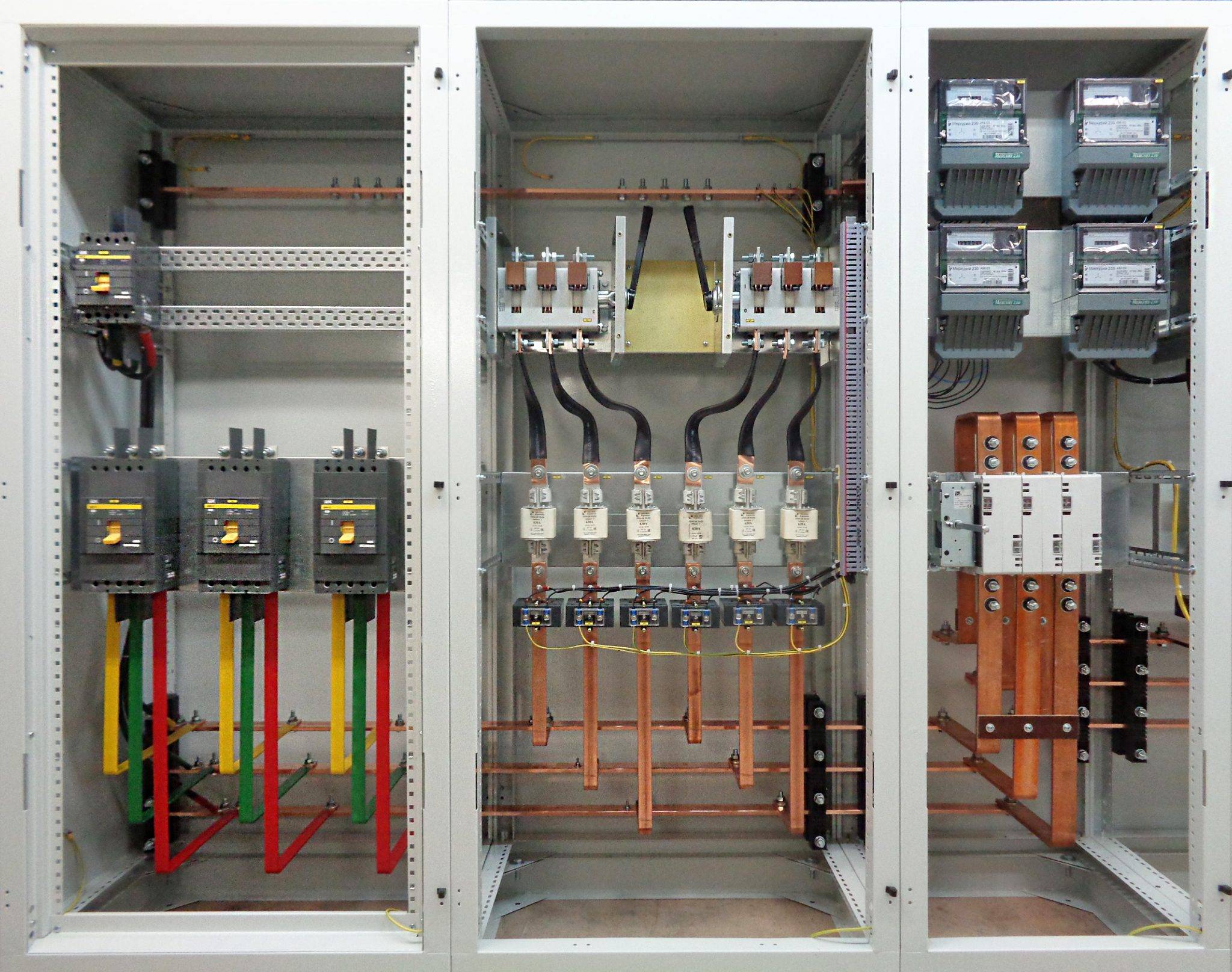

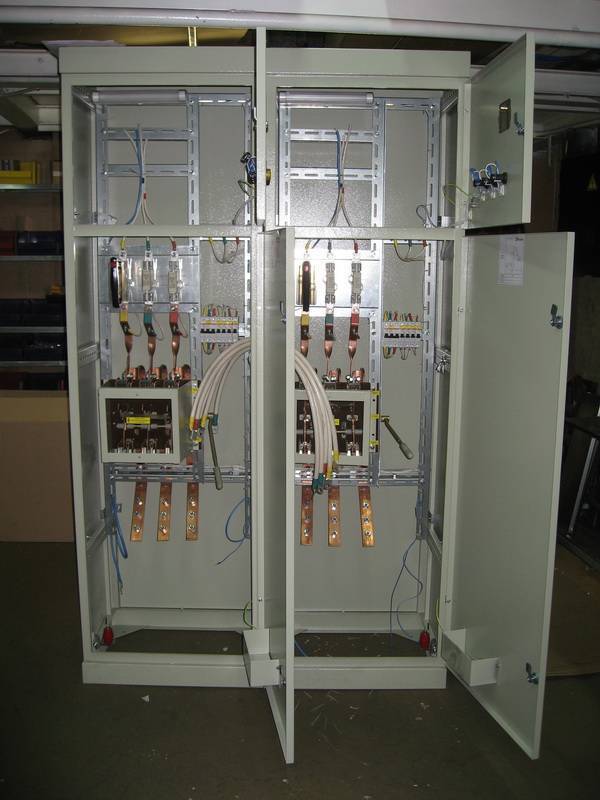

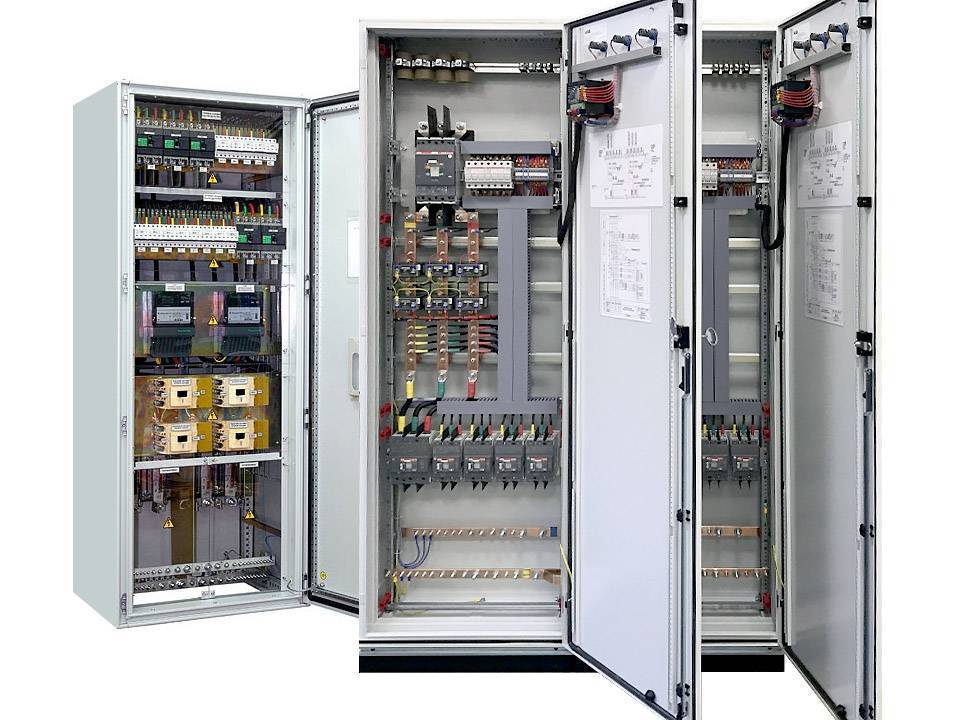

Так выглядит ГРЩ с открытыми панелями.

К типовому оборудованию, входящему в состав ГРЩ относятся:

  • ввод электропитания;
  • рубильники или разъединители, обеспечивающие видимый разрыв электрических цепей;
  • автоматические выключатели, обеспечивающие защиту электрических линий от повреждений в результате коротких замыканий;
  • щитовые измерительные приборы;
  • в некоторых случаях приборы учёта электроэнергии.

При расположении главного щита в помещении понижающей трансформаторной подстанции

, ввод питания выполняется кабельной линией или шинопроводом. В случае размещения ГРЩ на промежуточных пунктах, соединённых с питающей подстанцией воздушной линией 0,4 кВ, ввод может быть организован непосредственно с неё через проходные изоляторы.

Как на вводе питания, так и на каждой из отходящих линий последовательно устанавливаются два коммутационных аппарата – автоматический выключатель и рубильник (разъединитель). Выключатель служит для отключения линии питания под нагрузкой. СтабЭксперт.ру напоминает, что отключающая способность выключателя рассчитывается таким образом, чтобы он мог разорвать ток короткого замыкания защищаемой линии. На вводе питания устанавливается выключатель ввода, который по своему номиналу превосходит автоматы отходящих линий, так как через ввод протекает суммарный ток всех питаемых объектов.

Основной зоной защиты выключателя ввода является внутренняя разводка главного распределительного щита. Кроме этого, в его функции входит резервирование защит отходящих линий.

Взаимные характеристики вводного и линейного автоматов выбираются таким образом, чтобы при повреждении отходящей линии в первую очередь срабатывал линейный автомат. В случае его отказа, во избежание повреждений оборудования отключается ввод питания. Добиваются этого либо искусственной задержкой отключения ввода по времени, либо соответствующим подбором характеристик интегральных органов защиты выключателей.

Популярные статьи  О термопарах: что это такое, принцип действия, подключение, применение

В качестве автоматических выключателей могут быть использованы:

  • обычные автоматы с ручным приводом, оснащённые расцепителями электромагнитного и теплового типа;
  • выключатели, управляемые дистанционно из диспетчерских пунктов, оборудованные выносными или встроенными устройствами релейной защиты.

Во втором варианте на диспетчерский пункт по специальным линиям сигнализации и управления передаётся информация о текущем состоянии выключателей и фактах срабатывания защит.

Рубильники и разъединители обычно не предназначены для отключения токов нагрузки, а тем более токов аварийных режимов. Они предназначаются для обеспечения видимого разрыва при выполнении ремонтных работ, который требуют правила безопасности. Также рубильники главного распределительного щита используются при выводе из работы линии нагрузки или всего щита (с помощью рубильника ввода).

В качестве щитовых приборов могут использоваться традиционные стрелочные вольтметры и амперметры, а также более современные цифровые. Комбинированные щитовые измерительные блоки имеют цифровую шкалу, которая в зависимости от выбранного режима индикации может показывать значение одного из следующих параметров:

  • напряжение;
  • ток;
  • мгновенное значение активной или реактивной мощности;
  • потребление активной или реактивной энергии.

Назначение электроустановки

Электроэнергия, поступающая в квартиру, предварительно распределяется и контролируется разными видами приборов, сгруппировавшихся на небольшом участке в единую систему ВРУ, которое размещается в общем шкафу. Его корпус может быть разной величины, зависящей от количества наполнения трансформаторами, рубильниками, автоматами, счётчиками и другими устройствами. Главным назначением ВРУ является снабжение зданий или отдельных помещений электроэнергией.

Электроустановки обустроены панелями, которые открываются с одной стороны и называются односторонними. Бывают одно-, двух- и трехпанельные устройства с соответствующей аббревиатурой:

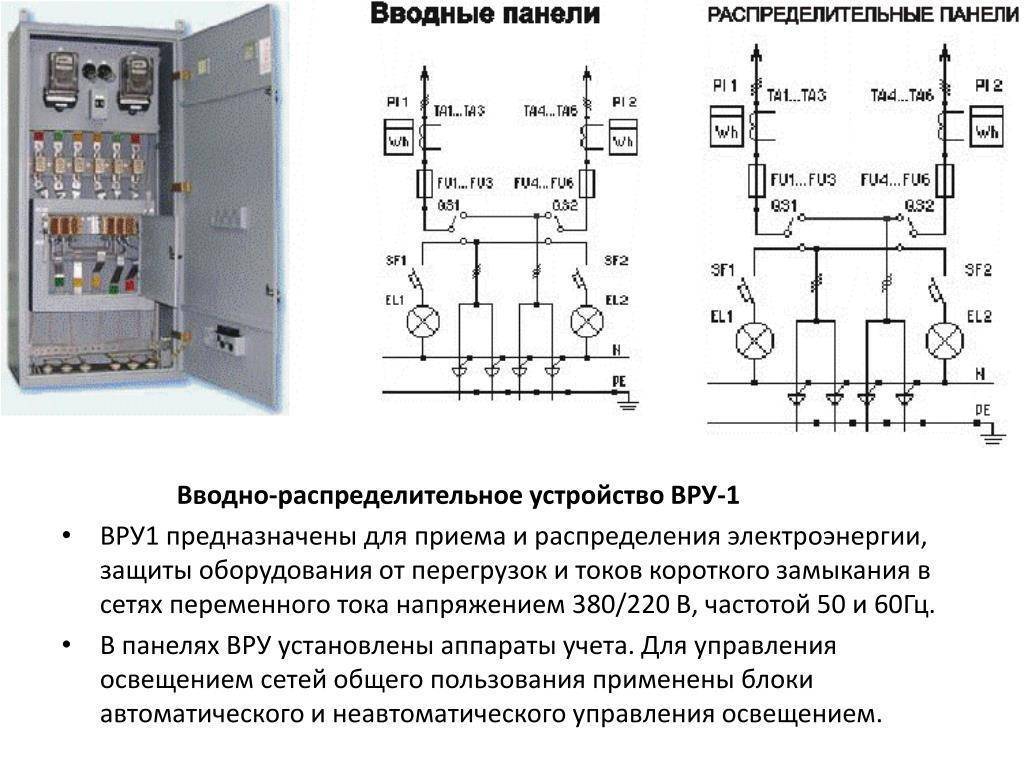

  1. ВРУ1 в полном комплекте применяют вне щитовых помещений — в подвалах, на лестничных площадках;
  2. ВРУ2 состоит из профессионального набора всех средств распределения и контроля электроэнергии. Предназначается для эксплуатации в щитовых помещениях.

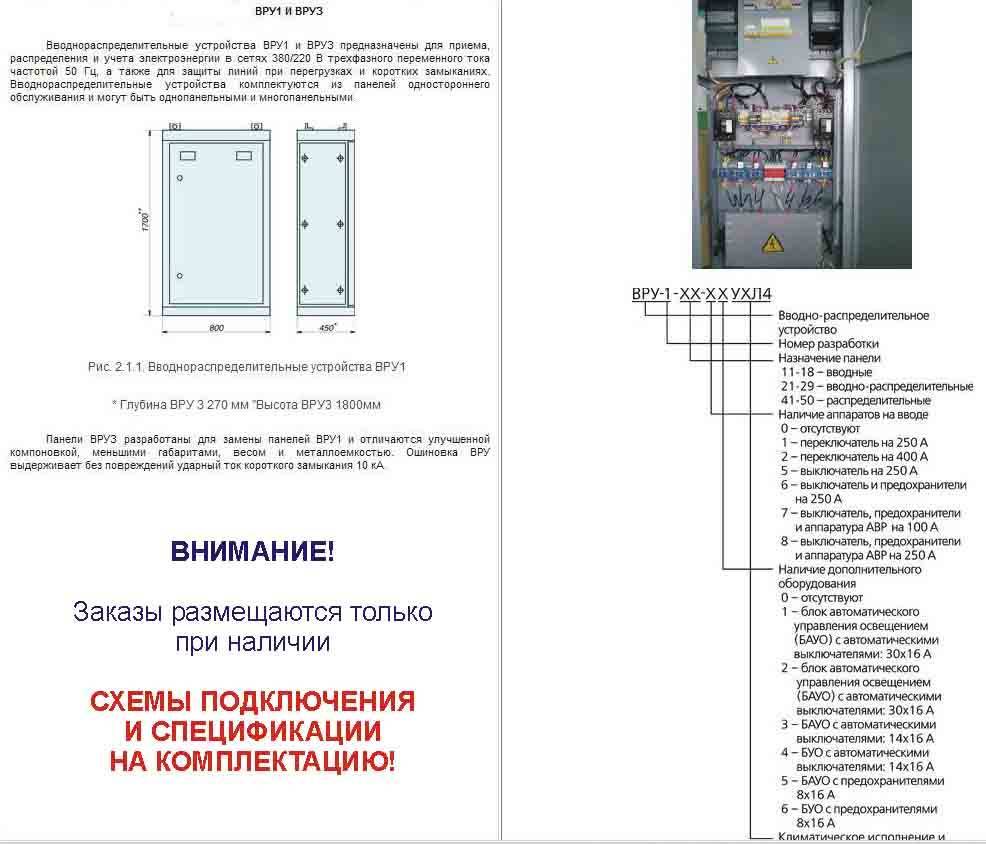

  3. ВРУЗ характеризуется небольшой комплектацией приборов. Является частью основного электротехнического щита.

Некоторые варианты размещены в специальных контейнерах. Эти модели тщательно защищены от попадания влаги и пыли, негативного влияния окружающей среды. Назначения устройства следующие:

  1. Распределение электроэнергии по различным объектам.
  2. Схема структуры ВРУ состоит из всей контрольно-защитной аппаратуры, приборов измерения и учёта расхода электроэнергии и выполняет соответствующие функции.
  3. Благодаря оснащению дополнительными рубильниками обеспечивается защита электросети пользователя от замыканий и внезапных перегрузок.
  4. При помощи ВРУ оперативно включается и отключается электричество от отдельных помещений здания, оборудования и различных устройств.

В домах частного сектора подключение ВРУ выполняется в том случае, если нужно распределить энергоресурсы по нескольким точкам (гараж, баня, хозблок, летняя кухня и так далее). В этой ситуации монтируется основная электроустановка, а затем уже устраивается индивидуальная система для каждого отдельного строения.

Стандарты ВРУ по ГОСТу

Требования ко вводно-распределительным системам содержатся в международном стандарте ГОСТ 32396-2013. Акт включает сведения, касающиеся установки и применения ВРУ. Обязательным является соблюдение стандартов монтажа, требований к электрификации многоэтажных объектов, электро- и пожаробезопасности.

ГОСТ содержит позиции, относящиеся ко вводно-распределительным коробкам:

  1. Требования к приборам, применяемым в домах различной этажности, коттеджах и других частных постройках. Прописывают и способы подключения ВРУ к 5- и 4-проводным электросетям.
  2. Способы классификации устройств по наличию или отсутствию компонентов для дистанционного считывания данных.
  3. Требования к приборам, устанавливаемым в местах общего доступа. Для монтажа в загородных домах созданы приборы с двойной защитой от поражения человека током.

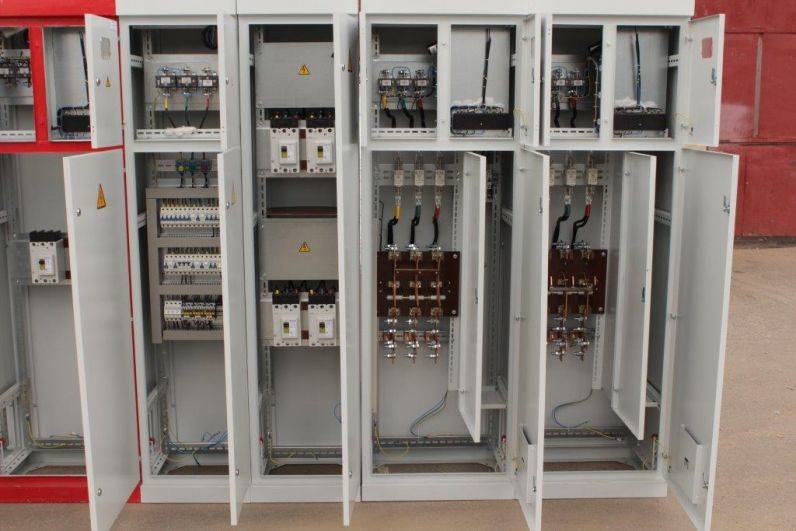

Вводно-распределительное устройство (ВРУ): состав, классификация, требования

ВРУ жилого (общественного) здания

пример однолинейной схемы ВРУ жилого здания с 24 квартирами

ВРУ жилого и/или общественного здания предназначено для использования в сети напряжением 230/400 В трёхфазного переменного тока частотой 50 Гц в сетях с глухозаземлённой нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых (до 6 включений в час) оперативных включений и отключений электрических сетей и обычно представляет собой заземлённый металлический шкаф защищённого исполнения, внутри которого может находиться соответствующая аппаратура: рубильники, предохранители, счётчики электрической энергии, панели аварийного ввода резерва, реле контроля фаз, выключатель аварийного освещения, датчики распределения нагрузки по фазам, вольтметры и амперметры. На дверь ВРУ может выводиться индикация основных параметров электросети: напряжения, тока, срабатывания защит, асимметрии по фазам, и пр. Амперметры и счётчики энергии включаются через трансформаторы тока.

Ввод кабелей и проводов предусмотрен снизу шкафа, вывод — снизу или через верхнюю съёмную крышку. Максимальное количество и сечение жил проводов и кабелей, подсоединяемых к одному вводному зажиму ВРУ, установленному в общественных зданиях и/или домах повышенной этажности — 4×150 мм2.

В СССР ВРУ часто комплектовались из типовых вводных панелей ВРУ-В1 — ВРУ-В3 и распределительных панелей типа ВРУ-12 — ВРУ-24. Панели шкафного типа поставлялись с установленной аппаратурой, со всеми внутренними электрическими соединениями и проводами межпанельных соединений. Габаритные размеры всех панелей: 1 700×800×500 мм.

Это интересно: Звезда и треугольник в электродвигателе — принцип подключения и отличия

Домашний электрощит

По словам Никиты, РЩ в доме будет содержать такие потребители и группы:

1) холодильник до 500вт/2,27А/1,5мм кабель/ автомат С6 2)Эл.плита 2,5квт + вытяжка 0,5квт+электроприбор 1 квт=4квт/18,18А/2,5мм/С16 3) стиральная машина 2,5квт/11,36А/2,5мм/С10 4) водонагреватель 50-80 л 2кВт/9,09А/2,5мм/С10 5) Спальня: обогреватель 1,5квт+0,5 гаджеты=2квт/9,09А/2,5мм/С10 6) детская: обогреватель 1,5квт+0,5 гаджеты=2квт/9,09А/2,5мм/С10 7) ванная: фен 1,5квт+обогреватель 1квт=2,5квт/11,36А/2,5мм/С10

Итого получается общая нагрузка если все разом включить 22,5 квт и 100Ампер.

Мой ответ, некоторые аспекты электрощитостроения:

В доме нет мощных насосов и пилорам. Кроме того, уверен, что в сельской местности ток КЗ небольшой. Поэтому настаиваю на установке автоматов с характеристикой расцепления типа В. Читайте, почему в частных домах лучше ставить автоматы с характеристикой В, а не С. Если коротко – АВ с время-токовой характеристикой “В” гораздо увереннее работают там, где большое расстояние до трансформаторной подстанции и изношены электросети. В результате – электроустановка с “В” будет более безопасной, чем с “С”.

Максимальный ток не достигнет 100 А, поскольку он будет ограничен АВ 32 А. Как я говорил, этого вполне хватит для обычного дома, поскольку всё сразу включаться никогда не будет. Поэтому же все кабели с сечением 2,5 мм2 можно защитить АВ на 16 А – такой автомат прекрасно защитит кабель при перегрузке и КЗ, а ограничения мощности по группам не нужно.

Установка УЗО более предпочтительна, чем дифавтомат, поскольку позволяет создать более гибкие системы. Например, очень сложно найти диф.автомат с время-токовой характеристикой “В”. Да и определить причину срабатывания диф.автомата гораздо сложнее, чем в случае применения связки “УЗО+АВ”.

Популярные статьи  Можно ли поставить УЗО на 50 А, если вводной автомат тоже на 50 А?

Если есть возможность, лучше покупать УЗО электромеханические (более надежны, чем электронные) и с видом дифференциального тока “А” (если много электроники в доме, “А” обеспечивает бОльшую безопасность, чем более дешевый тип “АС”).

На освещение УЗО ставить нет необходимости. На холодильник тоже – его придётся вешать на отдельный диф.автомат или УЗО, поскольку если на этом УЗО будут другие проблемы, холодильник останется без питания. Поэтому, если новый холодильник питается через отдельный АВ, и рядом нет открытых заземленных предметов, УЗО лучше не ставить.

На вводе в домашний РЩ нужно ставить вводной 2п автомат, не смотря на то, что автомат на дом в ГРЩ есть. Это нужно для удобства – удобно заводить провода, и удобно в случае необходимости мгновенно обесточить весь дом. Ведь до столба нужно добежать, а ГРЩ может быть на замке (таково дурацкое требование местных электриков).

Реле напряжения – ещё один компонент в защиту домашних потребителей. Если напряжение выйдет за пределы (например, 175…245 В), дом обесточится. Рекомендую ставить реле напряжения в нескольких статьях на блоге. Плюс реле напряжения – они почти все показывают текущее значение напряжения, а некоторые (это особенно удобно) – потребляемый ток и мощность.

Номинальный рабочий ток УЗО и реле напряжения в данном случае должен быть не меньше номинального тока вводного автомата – 32 А. Лучше – больше.

С итоге, схема будет такой:

Вводно-распределительное устройство (ВРУ): состав, классификация, требования

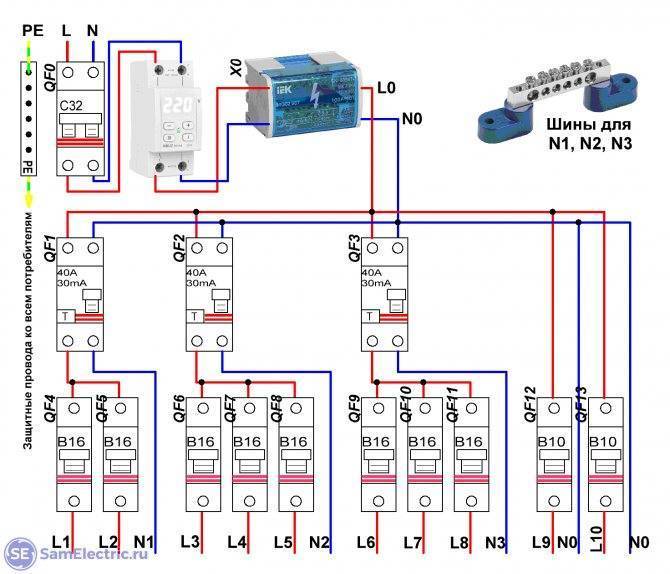

Схема домашнего электрощита с реле напряжения и УЗО

Нагрузки:

  1. L1 – Эл.плита, розетки кухни,
  2. L2 – Стиральная машина,
  3. L3 – Водонагреватель,
  4. L4 – Спальня,
  5. L5 – Детская,
  6. L6 – Ванная,
  7. L7 – Гостиная,
  8. L8 – Духовка,
  9. L9 – Холодильник,
  10. L10 – Освещение дома.

Описание устройства щита.

Посредством трехжильного кабеля от ВРУ приходят провода РЕ, L и N. Провод защитного заземления РЕ приходит на шину РЕ, к которой подключаются защитные проводники всех потребителей. Во всех новых щитках эта шина обычно уже присутствует. Если щиток металлический, заземляется и он.

Фаза и нейтраль L и N проходят через двухполюсный выключатель на реле напряжения (об этом писал выше). После реле напряжения фаза и нейтраль поступают на кросс-модуль Х0, который нужен исключительно для удобного, понятного и качественного монтажа. Кросс-модуль содержит 2 шины, каждая из которых должна содержать минимум 5 винтовых клемм. Чтобы не загромождать проводами схему, обозначено подключение одним проводом, на самом деле подключение будет отдельными проводами от Х0 к QF1, QF2, QF3, QF12+QF13.

УЗО QF1 “работает” на две группы – L1 и L2. К УЗО QF2 и QF3 подключены по три группы. Для удобства монтажа предлагаю использовать локальные нейтральные шины, изображенные в верхнем правом углу схемы.

Технические характеристики

В таблице 2 ГОСТ 32396-2013 , информация из которой приведена ниже, установлены основные характеристики вводно-распределительных устройств.

Таблица 2 — Основные параметры ВРУ (на основе ГОСТ 32396-2013)

Наименование параметра
Вид ВРУ

Многопанельное
Однопанельное
Шкафное

Номинальное напряжение на вводе ВРУ, В
400/230
400/230
400/230

Номинальные токи вводной коммутационной аппаратуры, А
250; 400; 630
160; 250
50; 63; 100; 125; 160

Номинальные токи вводной коммутационной аппаратуры панели ввода с АВР, А
100; 160; 250; 400
100; 160; 250

Номинальные токи защитной и коммутационной аппаратуры распределительных электрических цепей, А
25; 32; 40; 63; 100; 160; 250
25; 32; 40; 63; 100; 160
10; 16; 25; 32; 40

Номинальные токи защитной аппаратуры конечных электрических цепей, А
10; 16; 25
10; 16; 25
10; 16; 25

Номинальные отключающие дифференциальные токи устройств дифференциального тока, мА, установленных:

— на вводе ВРУ

— на распределительной электрической цепи

— на конечной электрической цепи

300; 500

30

300; 500

30

300; 500

301; 100

10; 30

Номинальный кратковременно выдерживаемый ток короткого замыкания для блока ввода и сборных шин ВРУ, кА
20
15
≤ 10

1 Устройства дифференциального тока, которые имеют номинальный отключающий дифференциальный ток 30 мА, могут быть только общего типа. Согласно требованиям ГОСТ IEC 61008-1-2020 и ГОСТ IEC 61009-1-2020 подобные УДТ срабатывают без выдержки времени. К распределительной электрической цепи посредством какого-то распределительного устройства обычно подключено несколько конечных электрических цепей, защищенных УДТ, имеющими номинальные отключающие дифференциальные токи 10 и 30 мА. Поэтому использование УДТ общего типа для защиты распределительной электрической цепи исключает его селективное оперирование с УДТ, которые защищают конечные электрические цепи.

Согласно пункта 5.3 , габаритные размеры панелей и шкафов ВРУ напольного исполнения, как правило, не должны превышать 2000×1200×500 мм (высота, ширина, глубина), а шкафов ВРУ настенного и встраиваемого в нишу исполнений – 1000×800×250 мм.

Монтажные работы и подключение

Устройство устанавливают по схеме, изменение последовательности действий запрещено.

Монтаж производят так:

  1. Полностью обесточивают объект, отключая его от источника питания. Отсоединяют кабели, отключают нуждающееся в замене оборудование.
  2. Монтируют новый комплект распределительного устройства. Крепежные элементы выбирают по разработанной ранее схеме.
  3. Прокладывают кабели, подключают питающие провода к новой аппаратуре.
  4. Вводные элементы подсоединяют к рубильнику (размыкающему компоненту). Проверяют работоспособность электрической схемы, маркируют ее компоненты.
  5. Подключают объект к источнику питания.

Базовые технические характеристики ШРС

Шкаф распределительный силовой способен работать в электрических сетях переменного 3-фазного тока с номинальным напряжением до 380 В, номинальными токами до 400 А и частотой 50 Гц.

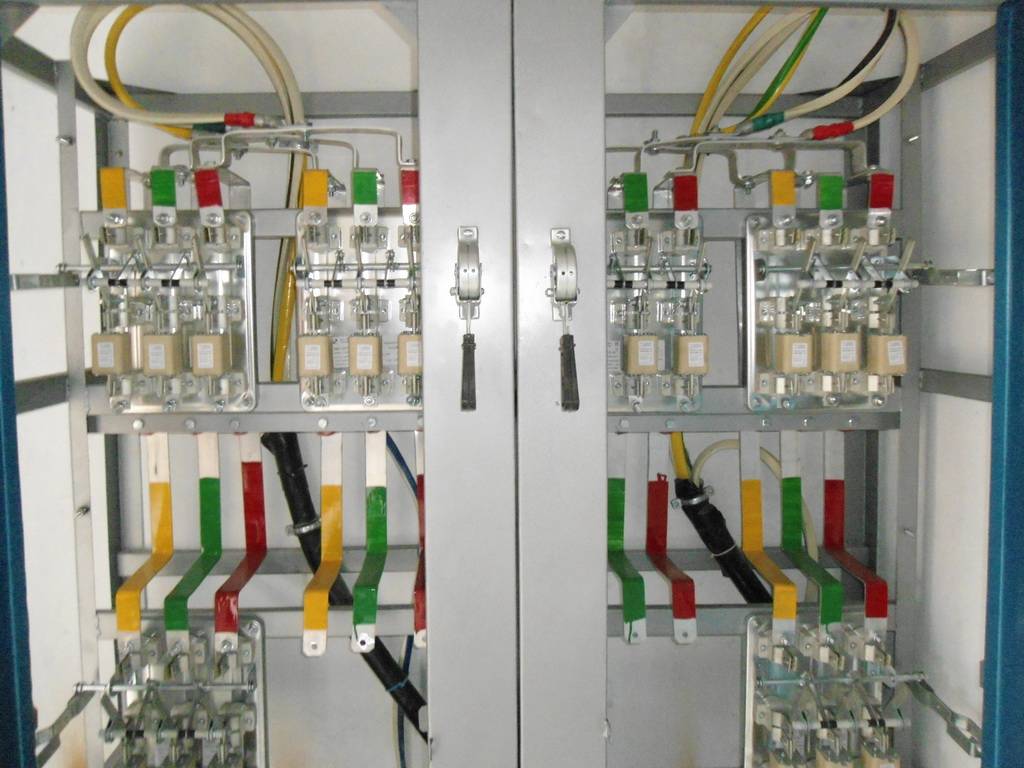

Вводно-распределительное устройство (ВРУ): состав, классификация, требования
Для защиты отводящих линий от перегрузок устанавливаются плавкие предохранители типа ПН2 (НПН2-60 для номинального тока до 63 А, ПН2-100 – до 100 А, ПН2-250 – до 250 А и ПН2-400 – до 400 А). Шкаф способен выдерживать ударные перегрузки по току не выше 10 кА при номинальном токе до 250 А и не выше 25 кА при номинальном токе 400 А.

Допускается работа ШРС на объектах, расположенных на высоте до двух километров над уровнем моря. Предельный диапазон температур окружающего воздуха не должен превышать –45°С…+40°С, а относительная влажность – 80% (при температуре +15°С). Не разрешается эксплуатация шкафов типа ШРС на взрывоопасных объектах, а также в местах с содержанием токопроводящей пыли, агрессивных газов и паров, концентрация которых способна разрушать металл и изоляционные материалы.

Рабочим положением шкафа является установка его в вертикальной плоскости с максимальным отклонением от перпендикуляра не более 5° в любом направлении.

Расшифровка аббревиатур условного обозначения ШРС

Рассмотрим ее на примере популярной модельной серии распределительного силового шкафа ШРС-1. Условное обозначение «ШРС-1-56 УЗ» означает:

Популярные статьи  Как правильно спаять наушники

ШРС – шкаф распределительный силовой;

1 – номер серии;

5 – класс защищенности IP54 от внешних негативных воздействий;

6 – номер схемы электрической принципиальной;

УЗ – класс климатического исполнения.

Помимо класса защищенности IP54 возможен вариант IP21 (цифра 2) и IP31 (цифра 3). Шкафы выпускаются 9 вариантах электротехнических схем (цифры от 0 до 8). Различия между ними заключаются в номинальном токе, количестве групп предохранителей на отходящих линиях, а также габаритах корпуса. В частности, модель «ШРС-1-56 УЗ» с 6 схемой имеет номинальный ток 400 А, пять групп предохранителей и размеры 500х1600х350 мм. Климатическое исполнение УЗ регламентируется ГОСТами 15150 и 15543.1.

Вводно-распределительное устройство (ВРУ).Виды и применение

Название вводно-распределительное устройство (ВРУ) говорит о том, что оно монтируется на вводе электросетей нескольких потребителей, распределяет по ним электроэнергию, позволяет выполнить автоматическое отключение электроэнергии в случае возникновения неисправностей и замыканий. С помощью ВРУ удобно отключать электрическую цепь в доме при производстве ремонтных работ, или на время длительного бездействия электрической цепи.

В многоэтажных жилых домах такую систему ввода монтируют в тамбурах или на лестничных клетках. В небольших двухэтажных домах такое устройство ввода электроэнергии размещают на внешней стороне дома. На заводах такие устройства монтируют в цехе или на наружной стене производственного корпуса. Обычно вводно-распределительное устройство применяется для переменного тока напряжением 220 или 380 В.

Разновидности ВРУ

Устройства распределения и ввода электричества классифицируются по различным признакам: числу защитных и других приборов, размерам, силе тока. В некоторых образцах отведено особое место для счетчиков энергии, а также есть приборы, контролирующие работу освещения. Электрические автоматы, находящиеся в корпусе ВРУ, служат для автоматического аварийного обесточивания цепей.

По назначению и особенностям устройства ВРУ делятся на следующие разновидности:
  • Вводные системы , отвечающие за прием электроэнергии.
  • Распределительный тип , предназначенный для распределение и учет данных.
  • Вводно-распределительные системы , одновременно выполняющие функции двух предыдущих типов.
По токовой нагрузке на:
  • 250 ампер.
  • 400 ампер.
  • 630 ампер.
Конструктивные особенности

По габаритам эти устройства значительно отличаются, так как многое зависит от мощности подключаемых потребителей. В свою очередь этот показатель связан с количеством потребителей, которым необходима электроэнергия.

Вводно-распределительное устройство принадлежит к группе электротехнических устройств, в состав которых входят разные приборы. ВРУ не только принимает энергию, но и распределяет ее по объектам. На каждом большом жилом доме должно быть установлено отдельное ВРУ.

Если главный объект состоит из дополнительных отдельных потребителей, то дополнительно монтируют отдельные ВРУ на каждый объект.

Оборудование и приборы ВРУ размещаются в металлических шкафах, которые состоят из следующих частей:
  • К медным шинам провода подключаются болтовым соединением. Для повышения надежности контакта силовых цепей дополнительно применяют пружинные шайбы. Фазная шина должна иметь отверстия для подключения проводников фаз потребителей. К нулевой шине, имеющей аналогичные отверстия, подключают рабочие нулевые проводники, отходящие к потребителю.
  • Вводной автомат служит для подключения кабеля питания. Параметры автомата определяется в соответствии с проектом электроснабжения.
  • Плавкие предохранители могут устанавливаться вместо автомата ввода, предназначены для тех же целей. Их номинал выбирается также, в соответствии с величиной нагрузки.
  • Защитный автомат ввода защищает электрическую проводку бытовой сети от чрезмерных нагрузок, замыканий, а также для выполнения отключения электроэнергии для технического обслуживания сети.
  • Ограничители напряжения или разрядники. Они устанавливаются после автомата ввода. Если возникают импульсные перенапряжения, то разрядник срабатывает. При этом на защитную шину подается фазное напряжение, вследствие чего срабатывает защита распределительного устройства.
  • Группа автоматов для отдельных сетей. Главной задачей этих автоматов является распределение электричества по отдельным группам. Каждая группа обслуживает отдельную комнату в квартире, освещению и другим разным потребителям, требующим отдельной защиты. При необходимости устанавливают устройства защитного отключения. Автоматы подключают с учетом равномерной нагрузки для всех фаз. Количество автоматов на каждой фазе определяют по наибольшей нагрузке подключаемых сетей.
  • Провода и клеммники для выполнения различных подключений. Провода должны иметь цвет изоляции по назначению: фаза – красный провод, нулевой провод – голубой цвет, заземление – желто-зеленый цвет. На концах проводов должна быть маркировка. Шины фаз должны быть окрашены в разные цвета. Проводники должны иметь изоляцию, соответствующую напряжению 660 вольт. В месте введения проводов в вводно-распределительное устройство они заключаются в проходные втулки для надежности изоляции.
  • Приборы учета потребления электроэнергии. Приборы учета, установленные в этих устройствах, дают возможность контролировать потребление электричества и оптимальное распределение нагрузок в разных цепях.

Щит освещения (ЩО)

Исходя из названия на сегодняшний день можно сделать вывод о том, что эти устройства предназначаются для контроля осветительными приборами. Чаще всего такие устройства могут использоваться в нежилых зданиях, которые имеют большие размеры. В качестве примера можно привести торговые центры, а также продовольственные гипермаркеты. Щит освещения по принципу своей работы напоминает обычный выключатель.

ЩО

Как и в любой другой вид оборудования сюда можно установить предохранители, а также счетчики питания. Наиболее распространенной моделью на данный момент считается утапливаемый щит освещения с выключателем (УОЩВ). При необходимости его коробку легко можно монтировать в стену и замаскировать отделочными материалами.

Типы аппаратов, устанавливаемых в изделиях серий ВРУ1А

Наименование Поз. обозначение Тип аппарата
Стандартная комплектация Вариант замены (по заказу)
Автоматический выключатель QF ВА 57Ф35, ВА57-39 ВА57-35, ВА51-37 или аналогичные по техническим характеристикам
Автоматический выключатель SF ВА 47-29 C60N или аналогичные по техническим характеристикам
Разъединитель QS ВД-1
Предохранитель FU ППН ПН2 или аналогичные по техническим характеристикам
Контактор KM ПМ12 КВ, КВТ или аналогичные по техническим характеристикам
Трансформатор тока TA ТТИ (ИЭК) ТОП, Т-0,66 или аналогичные по техническим характеристикам
Устройства учета электроэнергии PI В стандартной комплектации не поставляется Необходимость установки и тип счетчиков указывается при формулировании заказа
Ошиновка Медные шины Аллюминиевые шины
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
