Контроллеры siemens logo, s7-200, 300, 1200, RLU220

Автоматизация средствами Сименс

Контроллеры промышленного назначения линейки RLU2xx разрабатывались Сименс для управления вентиляцией, где дополнительно необходим контроль параметров:

  • температурных,
  • влажностных,
  • перепадов давлений теплоносителя,
  • скорости потока воздуха,
  • воздушной среды помещений.

Промышленные контроллеры марки Сименс позволяют эффективно эксплуатировать систему вентиляции в одном из трёх режимов работы:

  1. Комфорт.
  2. Эконом.
  3. Защита.

С точки зрения функционала управления (наблюдения) за вентиляцией и отоплением, контроллеры RLU2xx производства фирмы Сименс допускают использование в качестве автоматических модулей, действующих в режимах P, PI, PID либо как дифференциальные контроллеры управления.

Средства автоматизации широкого назначения, в частности, контроллеры, выпускаемые известной немецкой компанией Сименс, пользуются высоким уровнем популярности. Применяются как для промышленных, так и для бытовых целей Любой из режимов контроля вентиляции и отопления устанавливается благодаря функции универсального регулятора, поддерживающего до двух последовательностей нагрева и двух последовательностей охлаждения воздуха.

Также контроллеры серии RLU2xx производства Сименс поддерживают конфигурацию каскадного контроллера температуры внутри помещений, получаемой за счёт отопления и приточной вентиляции.

Функциональность запрограммированных последовательностей контроллеров управления Siemens обширна, что делает возможным разнообразить конфигурацию управления системами вентиляции и внутреннего отопления.

Линейка моделей контроллеров RLU2xx включает в себя пять разработок электронных приборов Сименс с разным числом входов/выходов:

Контроллер Сименс Вход универсальный Вход дискретный Выход аналоговый Выход дискретный Управляемый контур
RLU202 4 1 2 1
RLU220 4 1 2 1
RLU222 4 1 2 2 2
RLU232 5 2 3 2 2
RLU236 5 2 3 6 2

Контроллеры Сименс: конструкционное исполнение (техническое, механическое)

Электроника серии RLU наделена уже готовыми программными приложениями (общий набор — несколько десятков), из которых пользователь может выбрать наиболее подходящее и активировать для применения с модулями отопления и вентиляции.

Внешнее исполнение контроллера от Сименс, предназначенного под управление системами ОВК. В зависимости от модели устройства Сименс, габаритные размеры могут отличаться, как и функциональность аппаратов При этом автоматически включается вся необходимая функциональность контроллера Сименс, устанавливаются оптимальные рабочие параметры для избранной конфигурации управления вентиляцией и отоплением.

Активация, изменение параметров, свободная конфигурация – все эти действия программирования выполняются пользователем через панель управления.

Механически контроллер промышленного применения Сименс серии RLUxxx представлен в виде небольшого компактного электронного модуля. Прибор имеет:

  • пластиковый корпус,
  • функциональную часть (электронная плата),
  • двухуровневый интерфейс клемм,
  • элементы управления (кнопки, дисплей).

Требуемое напряжение питания контроллера Siemens RLU220 и других модификаций – 24 вольта переменного тока. К стандартной электрической сети такие приборы, как правило, подключаются через понижающий трансформатор.

Контактные клеммы контроллера Сименс, оснащённые простым механизмом захвата электрических проводников. Достаточно вставить лезвие отвёртки в отверстие под клеммой, чтобы лёгким нажимом раскрыть клемму Двухуровневый интерфейс клемм контроллера исполнения Siemens содержит пружинные контакторы, каждый из которых предназначен для подключения одного многожильного (одножильного) проводника.

Контакторы клемм на устройстве Сименс открываются при помощи шлицевой отвёртки 1 размера, путём вставки жала отвёртки в отверстие под клеммой с последующим лёгким нажимом.

Как правильно подключить и настроить контроллер Siemens?

Отопительный автоматический контроллер Siemens относится к категории вспомогательных устройств, которые помогают более эффективно, экономно и рентабельно использовать отопительную систему в тепловых пунктах и жилых зданиях. Автоматический контроллер Siemens отличается универсальными функциональными возможностями и широким техническим диапазоном, поэтому данное устройство обязательно пригодится для воплощения следующих задач:

  • Эффективное и индивидуальное управление температурой в каждом помещении, учитывая заданные пользователем параметры, а также показатели температуры воздуха на улице;
  • Программирование включения или выключения отопительной системы в конкретных помещениях;
  • Автоматическое ограничение работы отопительной системы, в зависимости от заданных пользователем параметров;
  • Возможность предотвращения замерзания здания в случае кардинального снижения температуры воздуха;
  • Включение насоса по заданным параметрам.

Прежде чем организовать монтаж и подключение контроллера Siemens, стоит уточнить особенности механического устройства конструкции. Каждая модель контроллера состоит из внутреннего контроллера и корпуса. Внутренний контроллер состоит из элементов электроники, приборов питания, а также с дисплеев для управления работой системы. Основные рекомендации по поводу подключения и настройки контроллеров Siemens указаны в инструкции к к применению, а также в сопроводительной документации.

Самостоятельно справиться с монтажом контроллеров бренда Siemens сможет не каждый, для этого необходимо знать особенности устройства механизма, а также разбираться в специфике монтажа техники. Если уровень исходной подготовки позволяет монтировать контроллер самостоятельно, стоит воспользоваться рекомендациями из заводской инструкции. Основные указания по поводу подключения и монтажа контроллеров заключаются в следующих рекомендациях:

  • Для монтажа подойдут компактные станции или тепловые узлы;
  • Подходящими способами монтажа будет настенное, крепление, создание отверстия в панели или монтаж на рейке;
  • Перед установкой стоит определиться с одной из разработанных схем монтажа.

Контроллер Siemens сможет подключить каждый желающий, однако для оптимального функционирования и использования всего потенциала устройства данную задачу стоит доверить профессиональным специалистам.

Источник

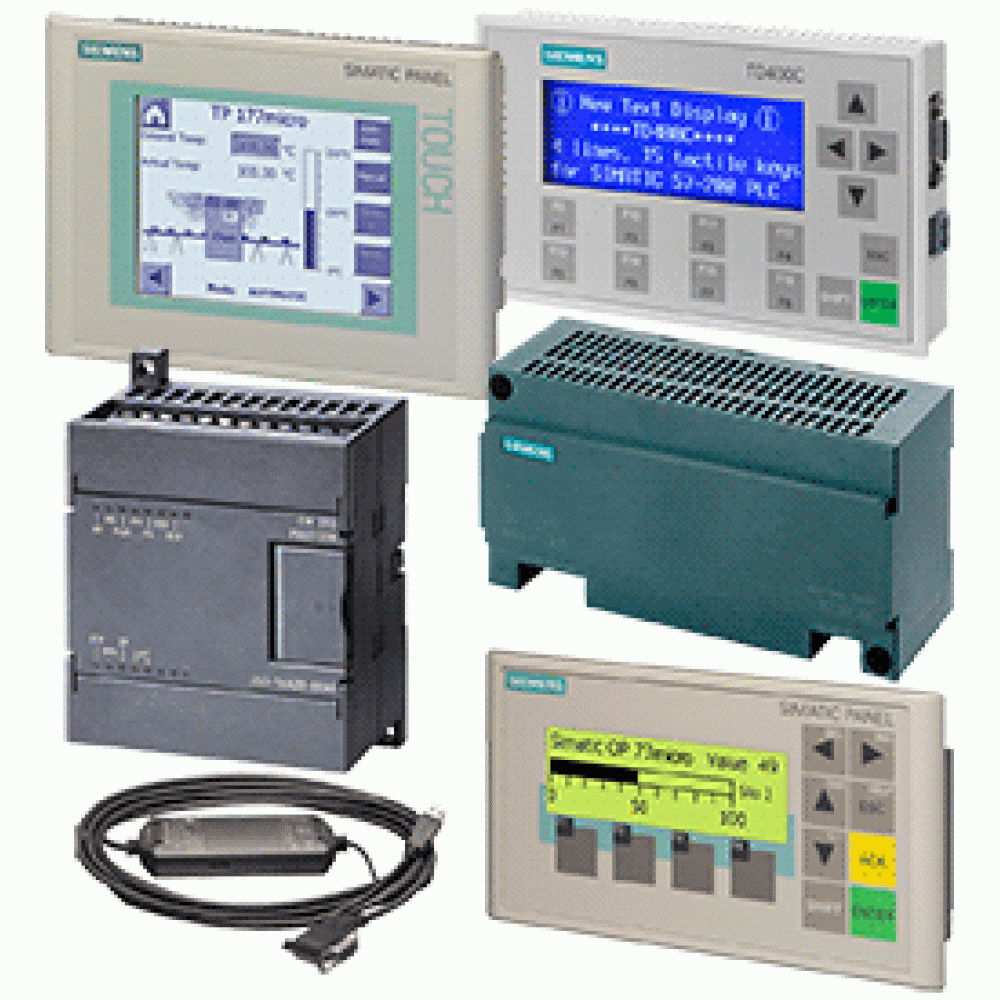

Siemens SIMATIC S7-200

Линейка программируемых контроллеров Siemens Simatic S7 200 уверенно держит позиции на рынке уже несколько лет. Подобная популярность «Симатик» объясняется надежностью, отличными эксплуатационными характеристиками и невысокой ценой модулей Simatic (особенно по сравнению с более современными аналогами). Самое выгодное решение для реализации задач, предполагающих относительно несложную автоматизацию и управление.

Контроллеры серии Simatic поддерживают технологию связи и обмена данными через модемы, телеметрические системы, сети Ethernet, AS-Interface, MPI, PROFIBUS-DP, MODBUS, PPI.

Программируемые контроллеры Siemens

Данный тип устройств востребован в самых различных областях – металлургии, машиностроении, химической и пищевой промышленности, логистике. Программируемые контроллеры Siemens представлены двумя основными сериями — LOGO! и Simatic. Каждая модель имеет следующие технические и эксплуатационные характеристики:

LOGO!Эта линейка периферийных устройств и контроллеров Siemens отличается небольшими размерами и универсальностью применения. ПЛК используются для изготовления устройств с автоматизированным управлением, которые предназначены для логического анализа данных. Модули взаимодействуют между собой с помощью встроенных в память команд. Контроллеры управляются посредством специализированного программного обеспечения (LOGO! Basic) или встроенной клавиатуры. Еще одним преимуществом ПЛК линейки LOGO! является невысокая стоимость, благодаря которой эта серия считается оптимальным решением для разработки новых систем или полномасштабного обновления уже существующих.

Siemens Simatic S7

Линейка Simatic S7-300 и Simatic S7-400. Предназначена для решения задач повышенной сложности. Контроллеры этой серии имеют возможность применения большого количества дополнительных модулей, изменяющих или расширяющих существующую функциональность системы. В устройствах предусмотрена регулировка мощности и система естественного охлаждения, позволяющие упростить эксплуатацию и повысить надежность. Имеется объемный список встроенных функций, решающих любые задачи по автоматизации. Управление устройством доступно через цифровой интерфейс.

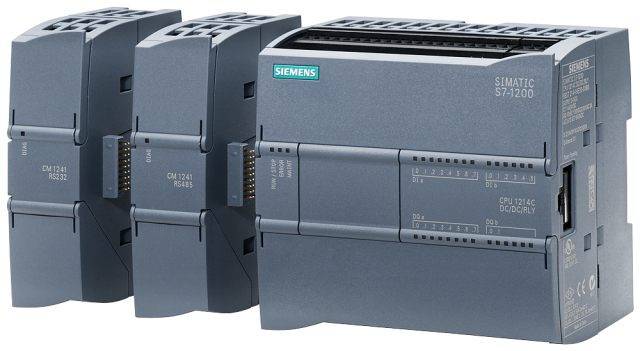

Серия Siemens S7-1200 и Siemens S7-1500. Основанный на решениях предыдущих поколений устройств Siemens контроллер предназначен для автоматизации систем любого уровня сложности. Встроенная функциональность может быть расширена дополнительными модулями. Несмотря на высокую производительность и стабильность работы, стоимость контроллеров остается на доступном для широкого круга потребителей уровне. Контроллеры серий 1200/1500 поддерживают концепцию TIA (Totally Integrated Automation – Комплексная интегрированная автоматизация) и способны обмениваться данными по множеству каналов связи – Ethernet, Profinet, P2P, PROFIBUS, Modbus, AS-Interface, USS, ASCII.

Siemens SIMATIC HMI. Операторская панель, предназначенная для разработки и обслуживания микроконтроллеров Simatic посредством HMI (человеко-машинного интерфейса). Включает в себя такое ПО, как Simatic Protool, Simatic WinCC Flexible и Simatic WinCC. Операторские панели выполнены в 3-х вариантах для различных условий использования и технологических требований – key panels, basic panels, comfort panels и mobile panels.

Программируемые контроллеры Siemens

Данный тип устройств востребован в самых различных областях – металлургии, машиностроении, химической и пищевой промышленности, логистике. Программируемые контроллеры Siemens представлены двумя основными сериями — LOGO! и Simatic. Каждая модель имеет следующие технические и эксплуатационные характеристики:

LOGO!Эта линейка периферийных устройств и контроллеров Siemens отличается небольшими размерами и универсальностью применения. ПЛК используются для изготовления устройств с автоматизированным управлением, которые предназначены для логического анализа данных. Модули взаимодействуют между собой с помощью встроенных в память команд. Контроллеры управляются посредством специализированного программного обеспечения (LOGO! Basic) или встроенной клавиатуры. Еще одним преимуществом ПЛК линейки LOGO! является невысокая стоимость, благодаря которой эта серия считается оптимальным решением для разработки новых систем или полномасштабного обновления уже существующих.

Как управлять контроллером вентиляции Сименс

Главные пользовательские элементы контроллера Сименс – четыре клавиши управления в паре с информационным дисплеем. При помощи отдельных клавиш управления контроллером, а также определённых комбинаций клавиш, назначаются определённые команды на регуляцию и уставки параметров отопления или вентиляции. Результат манипуляций клавишами отражается на жидкокристаллическом дисплее Сименс.

Всего четыре клавиши размещены на панели управления контроллера Сименс. Однако этого числа кнопок пользователю вполне достаточно, чтобы получить всё необходимое от прибора Неискушённый пользователь при первом знакомстве с автоматикой Сименс нередко испытывает чувства сложного восприятия этих устройств. Однако совсем скоро неопределённость сменяется чувством комфорта, стоит лишь более внимательно подойти к исследованию программного функционала контроллера Сименс. Функциональность клавиш управления (при условии простейших моментов программирования) требует всего четыре базовых действия

Также на четыре функциональных группы разделяется информационное пространство дисплея аппарата Сименс. Для каждой группы существуют свои символы, указывающие состояние процессов или параметров, анализируемых электроникой Сименс.

Символика дисплея: 1 — информация; 2 — уровень доступа; 3 — разделы меню; 4 — строка режимов; 5 — функциональный блок; 6 — уставки функциональных блоков; 7, 8 — информационное цифровое табло; 9 — поле единиц измерения Обращение к определённым разделам меню выстраивается на основе трёхуровневой схемы. Каждый схемный уровень имеет определённое назначение:

  1. Пользовательский (USER).
  2. Сервисный (SERVICE).
  3. Пуско-наладочный (PASS).

Чтобы обратиться к нужному уровню, пользователю необходимо активировать (нажать) комбинацию из двух клавиш (Esc + OK). Затем в списке доступа выбрать клавишами «больше» или «меньше» нужный уровень и подтвердить клавишей «ОК». На третьем уровне дополнительно требуется ввести пароль (по умолчанию – 2).

Страница пользовательского меню, где запрашивается ввод необходимого уровня доступа. Появляется такая страница после активации комбинации двух клавиш «Esc» и «OK» Навигационное меню дисплея содержит следующие разделы (список для уровня доступа PASS):

Правда, в зависимости от модели контроллера Сименс, число разделов может изменяться в сторону уменьшения или увеличения.

Раздел COMMIS меню пользователя

Назначение раздела COMMIS, по сути, не является исключительно пользовательским. Этот раздел предназначен на случай производства пусконаладочных работ на оборудовании вентиляции (отопления).

Режим наладки системы ОВК. Здесь осуществляется полная конфигурация установки, которой в последующем должен управлять контроллер Сименс. Именно с этого режима выполняется первичная установка Следует отметить: пусконаладочный режим отличается тем, что в этом состоянии контроллер Siemens фактически не управляет вентиляционной и отопительной системой. Все выходы прибора устанавливаются в положение «отключено».

Simatic S7-300 — программируемые логические контроллеры от Siemens

11 ноября 2014

Программируемые логические контроллеры (ПЛК) серии Simatic S7 производства Siemens по количеству инсталляций в системах управления промышленных объектов России занимают первое место – примерно 70% от всех установок.

Такое почетное место ПЛК S7 занимают благодаря высокой надежности и широкому спектру моделей, покрывающих потребности АСУ ТП разного уровня — от мелких цементных установок до огромных металлургических и химических заводов.

Контроллеры семейства S7-300 созданы для решения задач АСУ ТП мелкого и среднего уровня и обладают следующими преимуществами:

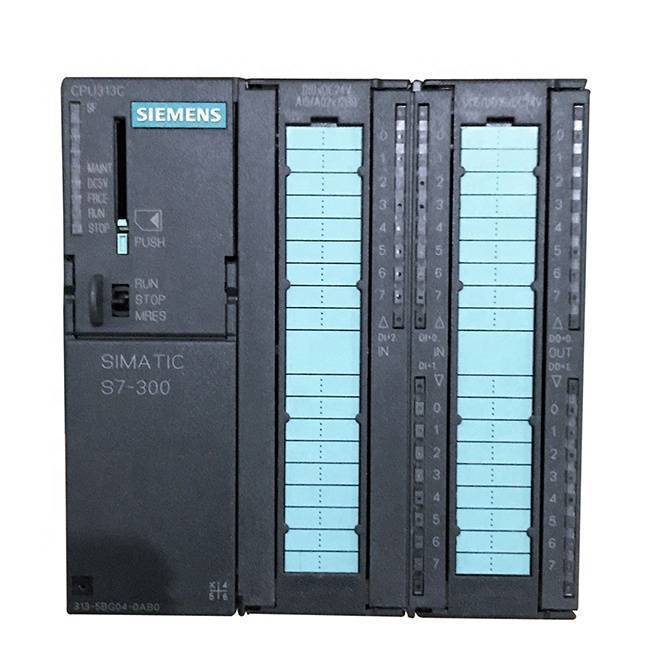

Пример ПЛК S7-300 c модулями расширения 32xDI, 32xDO, 1x8DI 1x8DO

  • наличие большого разнообразия модулей центрального процессора и модулей расширения позволяет максимально эффективно построить автоматизированную систему управления на базе S7-300 под потребности конкретного технологического процесса;
  • быстрое и легкое расширение АСУ ТП благодаря использованию распределенных структур ввода-вывода и простому включению дополнительных контроллеров в существующую сеть;
  • из-за низкого тепловыделения не требуется дополнительное охлаждение типа вентиляторов;
  • имея большое количество встроенных функций и внешних подключаемых библиотек ПЛК S7-300 обладает большой функциональной мощностью и может использоваться для большого количества как стандартных, так и специализированных задач.

Состав S7-300:

  • Модуль центрального процессора (CPU) – «мозг» всей системы. Имеет 20 типов, различающихся по мощности процессора, объемам памяти, функциональным возможностям, предназначенных для решения задач различного уровня сложности, например: 6ES7315-2EH14-0AB0;

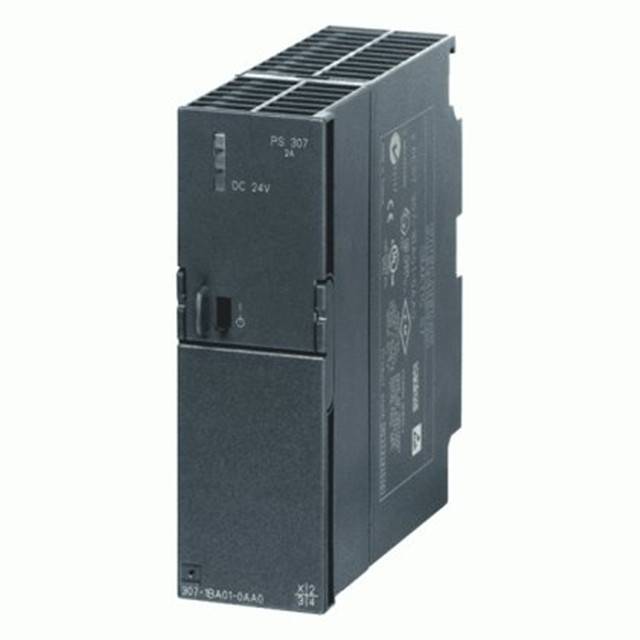

  • Блок питания (PS), с выходом 24 В DC и номинальными токами 2…10 А, для питания CPU и модулей расширения, например: 6ES7307-1BA01-0AA0;
  • Сигнальные модули (SM) для ввода и вывода аналоговых (2…8 AI, 2…8 AO) и дискретных сигналов (4…64 DI, 4…64 DO);
  • Коммуникационные модули (CP) для связи контроллеров друг с другом и с верхним уровнем, например со SCADA. Связь происходит через промышленные сети – AS-Interface, Industrial Ethernet, Profibus, PtP-связь, например: 6ES7341-1CH02-0AE0;
  • Специализированные модули (FM) для решения специальных задач. Представляют интеллектуальные модули со встроенными микропроцессорами. Выполняют задачи взвешивания, счета импульсов, позиционирования и разгружают CPU для решения более приоритетных задач;
  • Интерфейсные модули (IM) позволяют расширить количество подключаемых модулей к одному CPU до 32-х штук, например: 6ES7360-3AA01-0AA0.

Состав S7-300

Возможности расширения с помощью интерфейсных модулей IM

Конструкция S7-300:

  • Модули монтируются на на профильную шину S7-300 с помощью болтов, что обеспечивает максимальную надежность монтажа. Между собой модули соединяются с помощью шинных соединителей.
  • Модули могут размещаться в стойке в любой последовательности (кроме PS, CPU, IM)
  • Количество модулей (IM, FM,SM) в одном ряду – 8 штук. Благодаря модулям IM, можно добавить к одной базовой стойке с CPU три стойки расширения по 8 модулей расширения в каждой.

CPU S7-300:

Модули центрального процессора с буквой «C» в наименовании (например: 313C-2 PtP 6ES7313-5BG04-0AB0) имеют встроенные вход/выход, что позволяет использовать их без добавления модулей SM.

•••

Основанная в Германии в 1847 году компания Siemens AG является сегодня крупнейшим электротехническим концерном, одним из мировых лидеров в области инженерных решений для широкого спектра отраслей промышленности. Концерн представлен в более 190 странах мира и объединяет свыше 405 тысяч сотрудников. Компания является сегодня крупнейшим электротехническим концерном, мировым лидером в области инженерных решений для различных отраслей промышленности, транспорта и связи. Слово «Siemens» является дл …читать далее

Конструкция и принцип работы

Программируемый модуль – это тот же ПК, только в уменьшенном формате. Контроллеры Siemens rlu, logo, lcd, Allenbernecker, Bradley, desigo, pxc, rainer, rmu, rmub, rvd, rvs, rwd,rwx состоят из таких же деталей: процессор cpu, микропроцессор, микросхема, интегральная схема, источник питания, диск.

Мозг всей PLC-системы является модуль CPU. Этот модуль обычно находится рядом с источником питания. Производители предлагают различные виды процессоров, основанных на сложности, необходимой для системы.

Процессор состоит из микропроцессора, микросхемы памяти и других интегральных микросхем для контроля логики, мониторинга и связи. ПЛК имеет различные режимы работы. В режиме программирования он принимает информацию с ПК, благодаря чему обеспечено выполнение даже очень сложных задач.

Схема подключения контролера к пк

Контроллеры Сименс: запрограммированные приложения

Как уже отмечалось, программная среда контроллеров Сименс содержит обширный набор готовых приложений под разную конфигурацию систем. Это самый простой способ установки и наладки оборудования для конечного пользователя.

На каждое приложение имеется техническое описание в сопроводительной документации. Для бытовых целей подходят приложения Сименс типа «A01…», для промышленных нужд обычно выбирается тип «U01…».

Выбирается любое приложение из ассортимента следующим образом:

  1. Активировать уровень PASS
  2. Активировать опцию меню APP ID
  3. Выбрать приложение из списка
  4. Подтвердить клавишей «ОК».

После активации выбранного приложения пользователю необходимо провести работу с подключением всех линий системы ОВК на клеммы контроллера Сименс.

Затем активируют режим «TEST», при помощи которого автоматически выполняется проверка корректности выполненных соединений под управление отдельным функционалом. Эту функцию необходимо применять обязательно. Так гарантируется безошибочная работа системы ОВК в дальнейшем под управлением контроллера Сименс.

Источник

Особенности ПЛК Siemens

Выделим ключевые особенности ПЛК Siemens SIMATIC S7-300:

  • Модульная конструкция – позволяет выбирать различные модули (коммуникационные, функциональные и модули ввода/вывода) и увеличивать размер системы путем установки новых модулей количеством до 32 штук;
  • Простая интеграция в существующую АСУ ТП – с помощью широкого набора коммуникационных функций;
  • Удобная и простая эксплуатация ПЛК – удобная конструкция, наличие сигнальных индикаторов, естественное охлаждение корпуса, буферная батарея не требуется, при нестабильном питании данные сохранятся в памяти контроллера, горячая замена модулей;
  • Высокая вычислительная мощность – выполнение инструкций за время от 0,01 мкс, поддержка различных арифметических операций.
  • Человеко-машинный интерфейс (HMI) – в ПЛК S7-300 встроен набор функций, позволяющий взаимодействовать с системами HMI без длительного предварительного программирования;
  • Функции самодиагностики – контроллер проводит мониторинг внутренних программных ошибок и регистрирует их для последующего поиска неисправностей;
  • Защита данных – доступна возможность установки пароля для предотвращения несанкционированного доступа к системам ПЛК.
Популярные статьи  Основные технические характеристики автоматических выключателей

Блоки питания Siemens

Источники энергии обеспечивают бесперебойную работу промышленного оборудования. В линейку Siemens SITOP входят серии Smart, Compact, Modular и LOGO!Power. Все реализуемые нами блоки питания имеют сертификат соответствия ГОСТ Р и следующие эксплуатационные особенности:

  • высокий КПД;
  • точную стабилизацию и минимальные пульсации выдаваемого напряжения при неустойчивых входных показателях;
  • разделение входных и выходных цепей с помощью гальванического элемента;
  • работу в условиях естественного охлаждения.

Ниже представлено подробное описание моделей SITOP Siemens:

  • LOGO!Power. Изготавливаемые в виде компактных логических модулей, устройства этой линейки могут принимать широкий диапазон входных напряжений переменного тока. Источники питания способны работать в условиях нестабильной нагрузки, выдавая напряжение от 5 до 24 вольт.
  • Smart и Compact. Компактные источники питания, обладающие высокой перегрузочной способностью (до 150%). Они эффективно защищают оборудование от коротких замыканий, скачков напряжения и перегрузок в цепи.
  • Modular. Блоки питания Siemens этой марки обладают модульной конструкцией. Они дополняются различными компонентами, которые обеспечивают возможность резервирования, буферизации, управления и анализа сетевых параметров. В базовую комплектацию входят стабилизированный источник питания с одно- , двух- или трехфазным входным напряжением переменного тока. Выдаваемое блоком выходное напряжение не превышает 24 вольт и имеет силу тока 5-40 ампер. Все блоки питания серии SITOP Modular выпускаются и реализуются в компактных металлических корпусах и имеют уровень защиты IP20. Монтируются устройства на профильные шины, соответствующие стандарту DIN.

Коммуникационные модули CM

Коммуникационные модули (CM — Communications Modules ) и коммуникационные процессоры (CP — Communications Processors) существенно расширяют возможности контроллера в построении промышленных сетей.

Линейка коммуникационных устройств включает в себя ряд модулей, обеспечивающих обмен данными по сетям:

  • Модули CM1242-5 (slave) и CM 1243-5 (master) позволяют использовать контроллеры в сетях PROFIBUS DP для построения систем распределенного ввода-вывода. Для S7-1200 возможно подключение до трех таких модулей. Каждый модуль, в свою очередь, способен обслуживать до 32 ведомых DP-устройств (в качестве ведомых DP могут выступать частотные преобразователи, распределительные станции ET-200, контроллеры S7, другие различные устройства).
  • Модули CM 1241 и платы CB 1241 обеспечивают обмен данными через PtP (Point-to-Point) соединение на основе интерфейсов RS-232 или RS-485 и с поддержкой протоколов Modbus RTU и ASCII, а также USS (Протокол обмена данными между контроллером и приводами серий MICROMASTER и SINAMICS).
  • Модули CM 1243-2 используются для подключения контроллеров S7-1200 к сетям AS-Interface (Actuator Sensor Interface) в качестве ведущего сетевого устройства. Позволяют подключить к контроллеру до 62 ведомых устройств в сети ASI.
  • Процессоры CP 1242 и 1243 позволяют интегрировать S7-1200 в системы телеуправления и поддерживают обмен данными через мобильные беспроводные сети GSM и LTE.

Блоки питания Siemens

Источники энергии обеспечивают бесперебойную работу промышленного оборудования. В линейку Siemens SITOP входят серии Smart, Compact, Modular и LOGO!Power. Все реализуемые нами блоки питания имеют сертификат соответствия ГОСТ Р и следующие эксплуатационные особенности:

  • высокий КПД;
  • точную стабилизацию и минимальные пульсации выдаваемого напряжения при неустойчивых входных показателях;
  • разделение входных и выходных цепей с помощью гальванического элемента;
  • работу в условиях естественного охлаждения.

Ниже представлено подробное описание моделей SITOP Siemens:

  • LOGO!Power. Изготавливаемые в виде компактных логических модулей, устройства этой линейки могут принимать широкий диапазон входных напряжений переменного тока. Источники питания способны работать в условиях нестабильной нагрузки, выдавая напряжение от 5 до 24 вольт.
  • Smart и Compact. Компактные источники питания, обладающие высокой перегрузочной способностью (до 150%). Они эффективно защищают оборудование от коротких замыканий, скачков напряжения и перегрузок в цепи.
  • Modular. Блоки питания Siemens этой марки обладают модульной конструкцией. Они дополняются различными компонентами, которые обеспечивают возможность резервирования, буферизации, управления и анализа сетевых параметров. В базовую комплектацию входят стабилизированный источник питания с одно- , двух- или трехфазным входным напряжением переменного тока. Выдаваемое блоком выходное напряжение не превышает 24 вольт и имеет силу тока 5-40 ампер. Все блоки питания серии SITOP Modular выпускаются и реализуются в компактных металлических корпусах и имеют уровень защиты IP20. Монтируются устройства на профильные шины, соответствующие стандарту DIN.
