Испытание трансформаторного масла

Содержание

г) влагосодержание

Метод измерения по ГОСТ 7822—75 или методом Карла Фишера по ИСО 1700.
Сушка масла до содержания менее 20 г/т требует достаточно эффективного оборудования. После первой заливки масло в трансформаторе должно иметь влагосодержание примерно на 10 г/т меньше нормативного. Чувствительность метода Фишера — 2 г/т, что выше, чем позволяет получить гидрокальцевый метод по ГОСТ-7822—75. Недостатком метода Фишера является то, что он не применим для окислившихся масел, т. к. реактив взаимодействует с продуктами окисления (органическими кислотами, спиртами, фенолами). В то же время гидрокальциевый метод может давать ошибки при определении влагосодержания в дегазированных маслах после их насыщения воздухом. Во время определения влагосодержания происходит растворение образующегося свободного водорода в масле, что искажает результаты.

Предельные значения диэлектрических характеристик трансформаторного масла

Показатель качества

Номинальное напряжение трансформатора

Предельно допустимые значения показателя качества

Перед заливкой

После заливки

В эксплуатации

Пробивное напряжение по ГОСТ 6581-75, кВ, не менее

Трансформаторы до 15 кВ включительно

30

25

20

до 35 кВ включительно

35

30

25

от 110 до 150 кВ включительно

65

60

35

от 220 до 500 кВ включительно

65

60

45

750 кВ

70

65

55

Тангенс угла диэлектрических потерь, по ГОСТ-6581-75, %, не более при температуре 70/90 °С

Силовые трансформаторы, высоковольтные вводы 110-150 кВ, 220-500 кВ, 750 кВ

«/1,5 -/0,5 -/0,5

-/2,0 -/0,7 «/0,7

10/15 7/10 3/5

Примечания: 1) за исключением масла марки ТКп (; 2) требования таблицы в некоторых случаях более высокие, чем согласно норм.

Предельные значения влагосодержания

Номинальное напряжение, кВ

35 > U

35 < U < 110

110 < U < 220

U > 220

Предельное влагосодержание в масле, г/т

40

35

30

25

Полный химический анализ

Изоляционное масло подвергается полным испытаниям в тех случаях, когда даже одна из характеристик становиться критичной или замечен процесс интенсивного старения. Благодаря полному физико-химическому анализу можно с большой точностью определить допустимый срок технической эксплуатации, установить вероятную причину старения и рекомендовать процедуру восстановления. При полном испытании проводятся все тесты сокращенного анализа и дополнительно проверяются следующие характеристики:

  • Проверка допустимого уровня диэлектрических потерь, повышение которых говорит о наличии продуктов старения и/или загрязнении выше допустимой нормы. Результатом данного теста является показатель тангенса угла диэлектрических потерь.
  • Определение количества примесей, образующихся в процессе эксплуатации и снижающих показатели диэлектрической прочности. Данная характеристика может быть получена различными способами, из которых самые простые визуальный осмотр и гравиметрический способ. Но, к сожалению, эти два метода не позволяют произвести оценку гранулометрического состава примесей, а именно от этого показателя зависит характеристика электрической прочности.

В состав современных лабораторий входят автоматические ультразвуковые установки, позволяющие с большой точностью определить количественное содержание примесей.

Испытание трансформаторного масла
Автоматический анализатор количества механических примесей ГРАН-152

  • Определение количества влаги, содержащейся в пробе. На основании этого показателя можно определить изоляционные свойства тестируемого продукта и получить информацию о допустимом сроке эксплуатации. По наличию влаги и ее количеству можно установить факт разгерметизации бака трансформатора и его частую работу в перегруженном режиме. Изображение автоматического прибора-анализатора, позволяющего установить количественное содержание влаги, приведено ниже.

    Измеритель содержания влаги Aquameter KFM 3000

  • Анализ, позволяющий определить состав растворенных в пробе газов (газосодержание). Этот показатель отражается на диэлектрической плотности трансформаторных масел. Ниже представлен мобильный аппарат-газоанализатор, позволяющий установить состав абсорбции.

    Переносной газоанализатор трансформаторного масла Transport X

  • Проба на наличие антиокислительных присадок. Результат анализа позволяет установить необходимость замены или регенерации испытуемого масла.
  • Определение устойчивости к окислению (стабильность диэлектрической смеси). Анализ производится путем обработки воздушной смесью пробы масла (при том допускается добавка специального катализатора). После этого снимаются характеристики после окисления и сравниваются с теми, что были изначально.

Оборудование для очистки и регенерации трансформаторного масла

Если в результате испытаний стало очевидно, что изоляционное масло силового оборудования пришло в непригодность, то для его очистки и регенерации нужно использовать специальное оборудование. Различные виды установок для очистки и регенерации отработанных трансформаторных масел отличаются количеством фильтрационных систем, производительностью, количеством потребляемой энергией и количеством обрабатываемой за раз рабочей жидкости. Чем больше развивается рынок технологий, тем более совершенными и доступными становится очистительное масляное оборудование.

Установка УВР

Мобильность и универсальность использования установок для фильтрации трансформаторных масел давно стали нормой на международном рынке и стоит ожидать новых внедрений в этой сфере.

Дополнительные испытания

Испытания с оценкой внешней целостности корпуса трансформатора, анализа трансформаторного масла, вводов, тест встроенных трансформаторов тока силового преобразователя напряжения хоть и носят вспомогательный характер, но должны в обязательном порядке проводится при проведении приемосдаточных работ на объекте.

Кратко о каждом из них рассказывается ниже.

Испытание трансформаторного масла

Трансформаторного масла

Масло в системе силового трансформатора напряжения играет роль охлаждающей, изоляционной жидкости в зависимости от типа сборки электроагрегата. К тому же со временем необходимые показатели этого жидкого вещества могут видоизменяться (масло может «стареть»), что негативно может повлиять на правильную работу всего преобразователя напряжения в целом. Поэтому при дополнительных испытаниях трансформаторное масло оценивают по нескольким параметрам:

  • Степень возможного окисления масла;
  • Критический нагрев до режима воспламенения жидкости;
  • Допуски вещества по плотности.

Данные собираются на основе тестов с помощью специальных лабораторных измерителей, которые после испытаний сравнивают с паспортными значениями и в случае серьезных отклонений полученных параметров от заданных, принимают соответствующие меры.

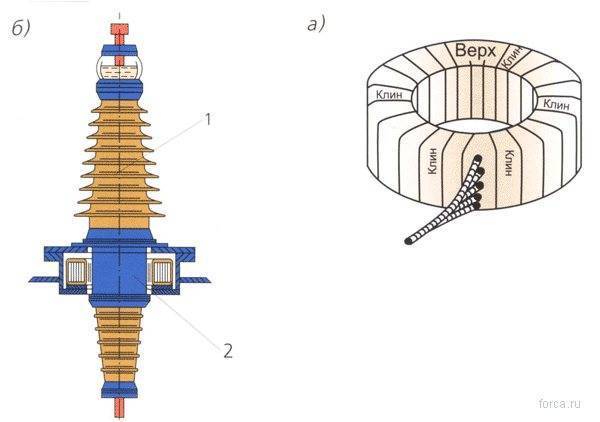

Вводов

Следующим вспомогательным тестом является проверка и осмотр всех контактных вводов силового оборудования на обнаружения явных неисправностей, деформаций или иных дефективных изменений, которых не было на этапе прошлого тестирования.

Ведется обязательная очистка контактных вводов от пыли, грязи и других посторонних веществ, которые могут отрицательно повлиять на работоспособность оборудования.

Встроенных ТТ

Дополнительным обязательным испытанием подвергаются встроенные трансформаторы тока на силовом преобразователе напряжения согласно «ПЭУ» по пунктам. 7.1, 7.3.2, 7.4-7.6. В основу таких тестов входят несколько проверок оборудования:

  • Измерение сопротивления изоляции встроенных ТТ – полученное значение сопротивления должно быть не менее 1 Мом;
  • Тепловизионный контроль ТТ – тест и оценка проводится согласно нормам, указанным в приложении 3 «ПУЭ»;
  • Контроль изоляции под рабочим напряжением.
Популярные статьи  Как лучше протянуть питание для вытяжки на кухне?

Все полученные параметры, после проведения их сравнительного анализа с паспортными данным добавляются к основным результатам проверки оборудования занесением в рабочий журнал.

Испытание трансформаторного масла

Включение толчком на номинальное напряжение

Перед тестированием трансформатора подобным опытом монтажные, очистные работы с силовым оборудованием должны быть полностью закончены. Первичный анализ и общие мероприятия методики тестов трансформатора должны нести минимум удовлетворительные значения и параметры для проведения включения толчком на номинал напряжения.

Суть вспомогательного испытания состоит в подключении к трансформатору дизель генератора и подача напряжения на него без нагрузки в 3-6 кратной величине толчком в присутствии рабочего персонала, который ведет оценку и анализ всех защит и механизмов силового преобразователя напряжения.

Если срабатывания защит трансформатора на отключение от сети не было, оборудование остается под напряжением на длительный период с дальнейшей его «прослушкой» и анализа работы.

По результатам тестирования полученные данные, выводы о работе силового электрооборудования заносятся в рабочий журнал испытаний.

Нормы

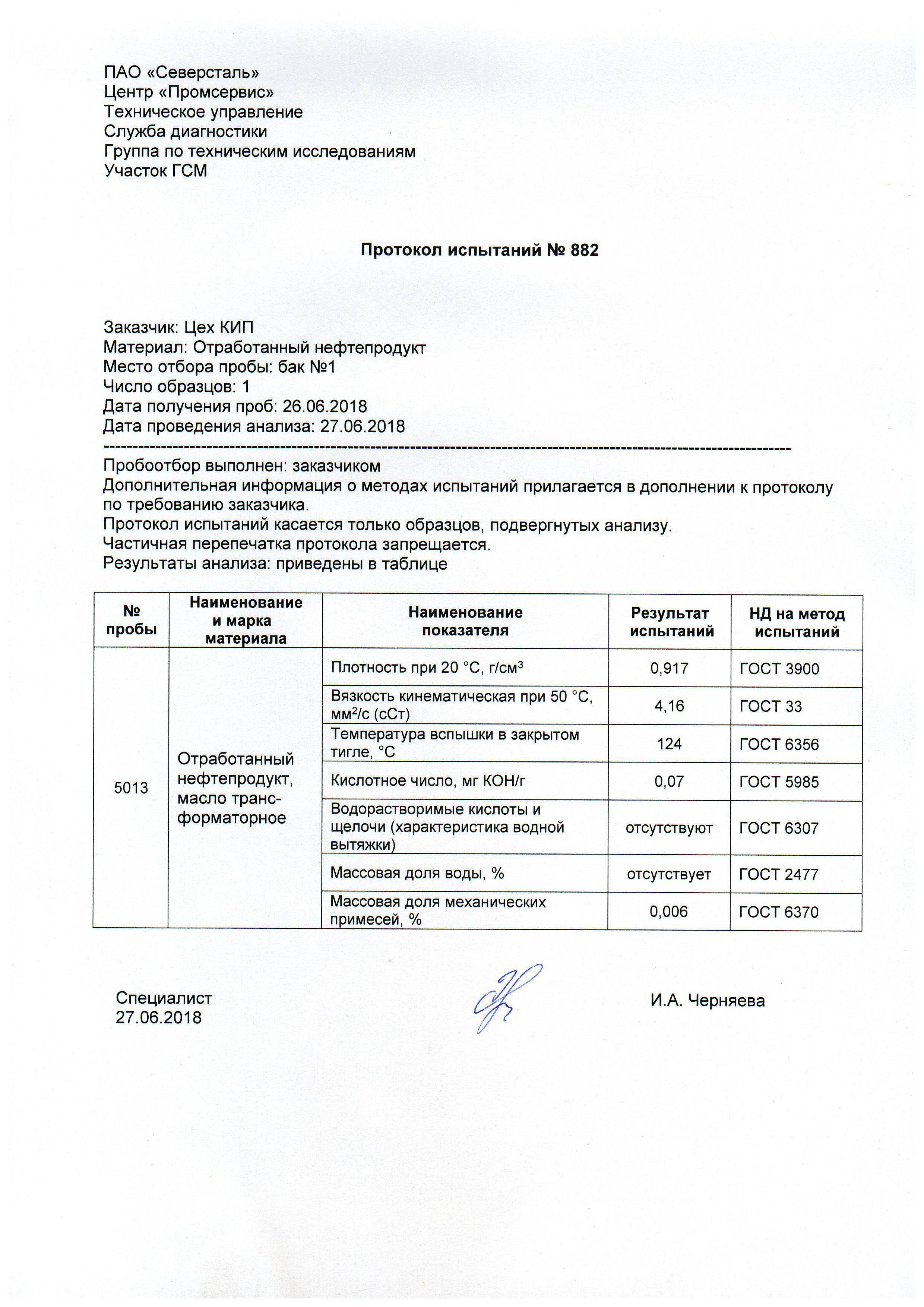

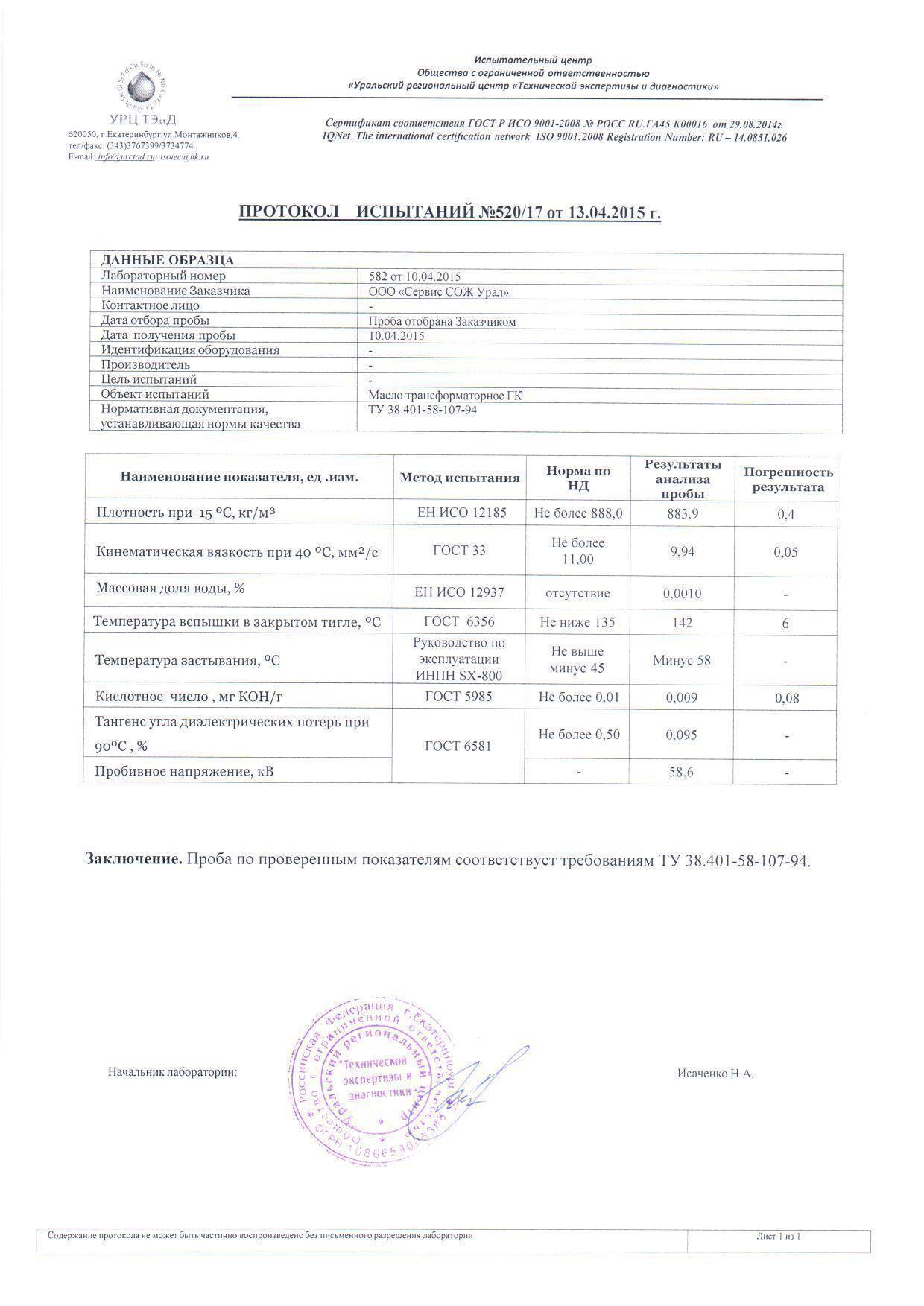

Нормируемые показатели должны соответствовать следующим количественным значениям по следующим критериям:

Испытание трансформаторного масла

  • пробивному напряжению, для оборудования, работающего в диапазоне от 60 до 220 кВ – в пределах до 35 кВ, от 20 до 35 кВ – до 25 кВ;
  • наличие механических примесей не допускается;
  • кислотному числу – до 0,25 мг на 1 г состава;
  • стабильности против окислительных процессов при аналогичных единицах измерения – в пределах 0,005 мг;
  • массовой доле осадочных компонентов – должны отсутствовать;
  • кислотному числу окислённого материала – до 0,1 мг;
  • температуре вспышки – до 150°С;
  • тангенсу угла диэлектрических потерь – до 7 процентов;
  • влаго- и газосодержанию – в соответствии с заводскими нормами;
  • натровой пробе – до 0,4 балла;
  • температуре застывания – до -45°С;
  • кинематической вязкости – от 9 до 1300 м³/с, в зависимости от температурных показателей состава.

Также читайте: КПД — коэффициент полезного действия трансформатора

Если показатели не соответствуют нормативам, использование данного материала грозит пробоем изоляции оборудования и его перегревом, в результате чего трансформатор может выйти из строя.

Рабочая жидкость, не отвечающая установленным критериям, подвергается очистке, в результате которой показатели приводятся в норму, с возможностью дальнейшего использования масла.

Современной промышленностью выпускается множество фильтрующих установок, позволяющих очистить масло, для возможности его последующего применения.

Проведение трансформаторного масла позволяет проверить качество материала и исключить опасность возникновения нештатной ситуации, которая не исключена при несоответствии состава установленным нормируемым показателям.

Испытание трансформаторного масла / Справка / Energoboard

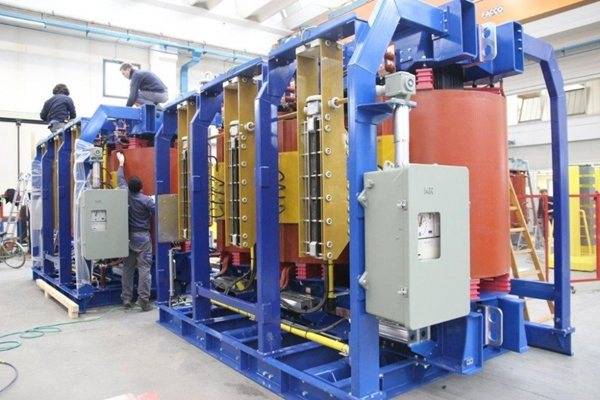

Испытание трансформаторного масла не проводится для сухих трансформаторов.

1) из трансформаторов

Проводится при капитальном, текущем ремонтах и в межремонтный период. Испытание трансформаторного масла производится в следующих случаях:

  1. после капитального ремонта трансформатора;
  2. не реже 1 раза в 5 лет для трансформаторов мощностью свыше 630 кВ А работающих с термосифонными фильтрами;
  3. не реже 1 раза в 3 года для трансформаторов мощностью свыше 630 кВ А работающих без термосифонных фильтров.

В трансформаторах мощностью до 630 кВ А проба масла не отбирается. При неудовлетворительных характеристиках изоляции производятся работы по восстановлению изоляции, замене масла и силикагеля в термосифонном фильтре.

Трансформаторное масло испытывается по показателям пп.1-6 (кроме п.3) табл. 2.21. Измерение tgδ масла производится у трансформаторов на напряжение 220 кВ, а также у трансформаторов, имеющих повышенное значение tgδ изоляции.

Масло из трансформаторов с пленочной защитой должно испытываться по показателям п.п. 8 и 9 табл. 2.21, с азотной защитой по п. 8 табл. 2.21.

2) из баков контакторов устройств РПН (отделенного от масла трансформатора).

Проводится при Т, М.

Испытание масла производится после определенного числа переключений, указанного в инструкции по эксплуатации, но не реже 1 раза в год.

Таблица 2.21. Предельно допустимые показатели качества трансформаторного масла

Наименование Значение
Наименьшее пробивное напряжение, определяемое в стандартном маслопробойном аппарате для трансформаторов, аппаратов и вводов на напряжение, кВ до 15 выше 15 до 35 выше 60 до 220 20 кВ 25 кВ 35 кВ
Содержание механических примесей по визуальному определению
Содержание взвешенного угля (определяется только для масляных выключателей) не более 1 балла
Кислотное число не более 0,25 мг КОН
Содержание водорастворимых кислот и щелочей для трансформаторов мощностью более 630 кВ·А и маслонаполненных герметичных вводов для негерметичных вводов для трансформаторов мощностью до 630 кВ·А 0,014 мг КОН 0,03 мг КОН Не определяется
Снижение температуры вспышки по сравнению с предыдущим анализом не более 5°С
Тангенс угла диэлектрических потерь при 70°С, не более 7%
Влагосодержание по массе По заводским нормам
То же

По результатам испытания масло следует заменять в случаях:

  • при пробивном напряжении ниже 25 кВ в контакторах с изоляцией 10 кВ,
  • 30 кВ — с изоляцией 35 кВ,
  • 35 кВ — с изоляцией 40 кВ,
  • 110 кВ — с изоляцией 220 кВ;

2) если в нем обнаружена вода (определение качественное) или механические примеси (определение визуальное). О порядке проведения испытания масла как из трансформаторов, так и из баков контакторов устройств РПН следует руководствоваться указаниями п. 2.2.14.

Испытание трансформаторов включением толчком на номинальное напряжение.

Проводится при капитальном ремонте.

Трансформаторы, работающие в блоке с генератором, включаются в сеть с подъемом напряжения с нуля.

В процессе 3 – 5-кратного включения трансформатора на номинальное напряжение не должны иметь место явления, указывающие на неудовлетворительное состояние трансформаторов.

Испытание вводов.

Проводится при капитальном и текущем ремонтах.

Испытание вводов не проводится для маслонаполненных трансформаторов мощностью до 1000 кВ А, а также для сухих трансформаторов независимо от мощности.

Для остальных трансформаторов испытание следует производить в соответствии с нормами .

6.ЭКСПЛУАТАЦИОННЫЙ КОНТРОЛЬ ТРАНСФОМАТОРНОГО МАСЛА И ТРЕБОВАНИЯ,ПРЕДЪЯВЛЯЕМЫЕ К ЕГО КАЧЕСТВУ

6.1. Требования ккачеству эксплуатационных трансформаторных масел в зависимости оттипа оборудования, класса напряжения и мощности, методы испытания имеры, принимаемые в случае превышения предельно допустимых значенийнекоторых показателей качества масел приведены в табл.5.

Таблица5

Как показывает опыт, растворимый шлам в масле практически отсутствует, пока работает адсорбирующий фильтр. Руководящий документ РД 34.43.105—89 требует проводить периодический контроль этого параметра. При этом используется тот факт, что шлам становиться нерастворимым при разбавлении масла Н-гептаном, но растворяется в смеси равных количеств толуола и 95 %-го этилового спирта.

Смотри! Испытание трансформаторного масла на пробой методика

Трансформаторное масло – выполняет функцию изолятора и охладителя, является минеральным веществом, изготовляется путем очищения фракции нефти. В конструкции выключателя его применяют для гашения дуги и изоляции.

Перед фактическим использованием в рабочих целях масляную субстанцию подвергают лабораторным исследованиям и испытаниям, на предмет соответствия ГОСТ и специальным нормам технических условий.

Данные нормы закреплены в специальных таблицах регламентирующей технический процесс документации. Основных предметов исследования субстанции несколько, их и рассмотрим.

Популярные статьи  Можно ли к блоку питания для светодиодов (20w, 12v, 1.5A) подключить две 5w, 12v светодиодные лампочки?

Старение масла

Использование масла приводит к потере им технических характеристик, процесс именуют старением. Масло, как живой организм, в процессе эксплуатации видоизменяется, а свои функции с каждым эксплуатационным периодом выполняет хуже.

Чтобы понять, что жидкость состарилась, в ней измеряют следующие показатели:

  • количество шлама;
  • кислотное число;
  • реакцию водной вытяжки.

Шлам при испытаниях виден в системе охладительных каналов, на электрооборудовании и на изоляции, где он обычно и откладывается. К его появлению приводит нарушение структуры вещества при старении.

Система, засоренная шламом, не охлаждается или делает это плохо, что приводит к ускоренной амортизации механических узлов (старению) самой системы. Подобное приводит к непредвиденным авариям (замыканиям, нарушениям целостности электросети) на оборудовании, которое исправно, согласно данным технического контроля.

Кислотное число – для трансформаторного масла определяется количественным содержанием калия в его составе.

Калий нужен для компенсации свободных кислотных соединений, при испытаниях определяют его количество в грамме тестируемого трансформаторного масла.

Если при анализе состава будет обнаружено, что калия в составе недостаточно, то принимается решение об отстранении трансформатора от работы. Постаревшее трансформаторное масло без калия говорит об отсутствии изоляции трансформатора, при этом появляются свободные токи, которые неизбежно разрушают устройство со временем.

Испытание вытяжкой – при помощи специальных индикаторов растворенную в воде пробу оценивают на содержание в ней свободных кислот и щелочей. Их излишек оповещает о старении, меняющимся цветом индикаторов.

Физические свойства

Физические свойства трансформаторного масла регламентируются техническим процессом и важны для его корректного выполнения.

Главными факторами, изучаемыми при анализе физических свойств, являются:

  • скорость образования льда – лед, формирующийся на поверхности, падает на дно, обеспечивая циркуляцию неработающего трансформатора. Нормальные условия предполагают, что удельный вес субстанции меньше чем удельный вес льда;
  • температура вспышки – она должна быть максимально высокой, ее снижение с течением времени делает трансформатор пожароопасным. Распадение структуры трансформаторного масла на составляющие приводит к резкому снижению температуры вспыхивания.

Если физические свойства трансформаторного масла нарушены, это говорит об усталости продукта и необходимости его замены.

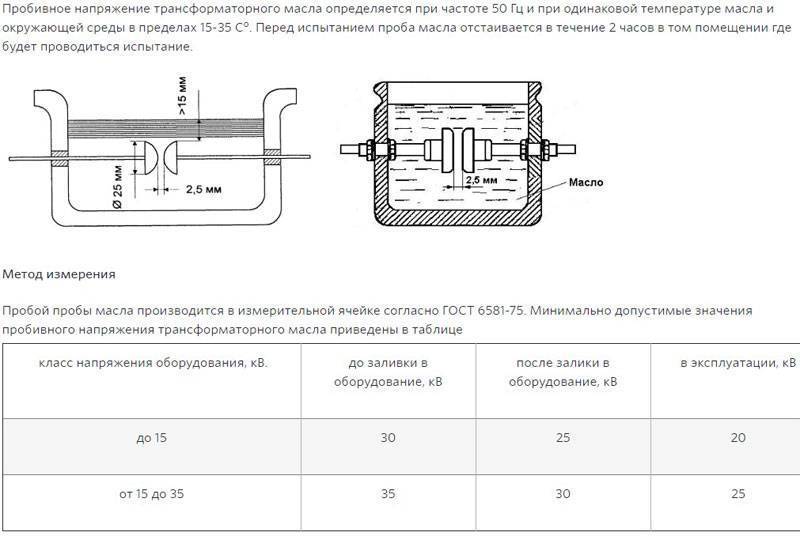

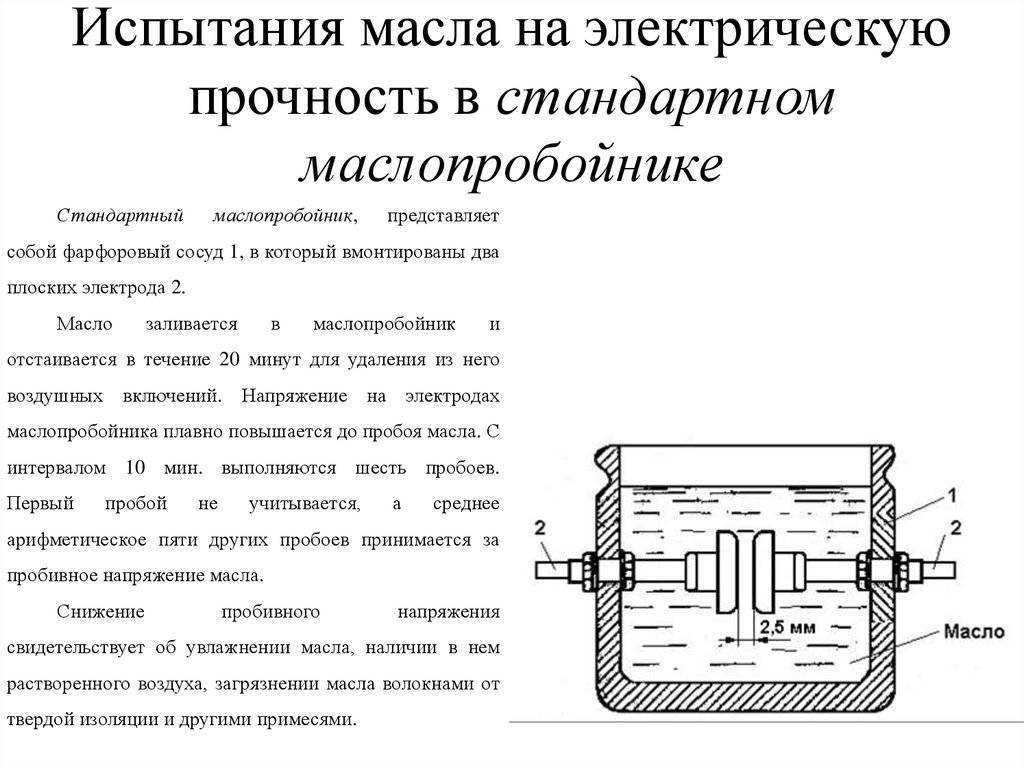

Электрические свойства

Работа трансформатора безопасна, пока диэлектрическая прочность масла является нормальной. При снижении показателя со временем, работа трансформатора становится опасной для агрегата и людей эксплуатирующих его. Проверку производят маслопробойным агрегатом.

Прибор подключается к сети 220В, при вторичном напряжении в 60кВ. Жидкость заливают в фарфоровую емкость, внутрь которого помещены два дискообразных электрода, на расстоянии 2,5мм. Из жидкости отсасывают воду, воздух и иные мешающие проверке вещества. Помещаю жидкость в маслопробойник и оставляют на 20 минут, потом напряжение поднимают по несколько кВ в секунду.

Эксперимент проводится 6 раз, с промежутком в 10 минут. Первый результат отбрасывают, из оставшихся пяти высчитывают среднее арифметическое. Усредненный результат сравнивают с таблицами и выносят вердикт о его удовлетворительности.

При неудовлетворительных результатах проводят контрольную перепроверку, прежде чем принять окончательное решение.

Полезное видео

Дополнительную информацию по данной теме вы можете почерпнуть из видео ниже:

Кроме основных испытаний, трансформаторное масло проверяют на содержание добавок, стабильность, окисление, прозрачность, вязкость и иные характеристики согласно техническим условиям. Надежность используемого продукта важный гарант безопасности, им нельзя пренебрегать.

elektrika.wiki

Когда нужно проверять

Периодичность проведения испытаний зависит от мощностных характеристик агрегатов, в которых применяется данный материал. Обычно пробы отбираются один раз в 4 месяца или перед пуском в работу нового оборудования.

Достоверность получаемых результатов зависит от условий, при которых производится проверка. Необходимо исключить проникновение влаги из воздушной среды в материал. Ёмкость с маслом открывают при выравнивании температуры состава с данными показателями воздушной среды.

При проведении проверки после запуска тестирование выполняется 5 раз в течение начальных 30 дней эксплуатации оборудования.

Колба предварительно должна быть очищена от загрязнений. Для большей достоверности и исключения неправильных результатов жидкость отбирается со дна ёмкости оборудования.

Методики испытаний

В современных лабораториях оценка качества нефтепродукта проводится по следующим методикам:

  • полный анализ;
  • химический сокращенный;
  • анализ электрической прочности;
  • хроматографический химический анализ.

Рассмотрим каждый из них подробнее.

Полный анализ

Метод направлен на выявление основных причин износа жидкости, позволяет определить срок дальнейшей возможной эксплуатации. Обычно применяется в случае необходимости получения максимально точных сведений о текущем состоянии нефтепродукта.

Испытание трансформаторного масла

При этом типе испытаний проводятся следующие работы:

  • замеряется количество механических примесей;
  • устанавливается уровень диэлектрических потерь;
  • определяется текущий коэффициент влажности;
  • выявляется состав растворенных газов.

При отклонении хотя бы одного показателя от нормы необходима регенерация масла или его замена.

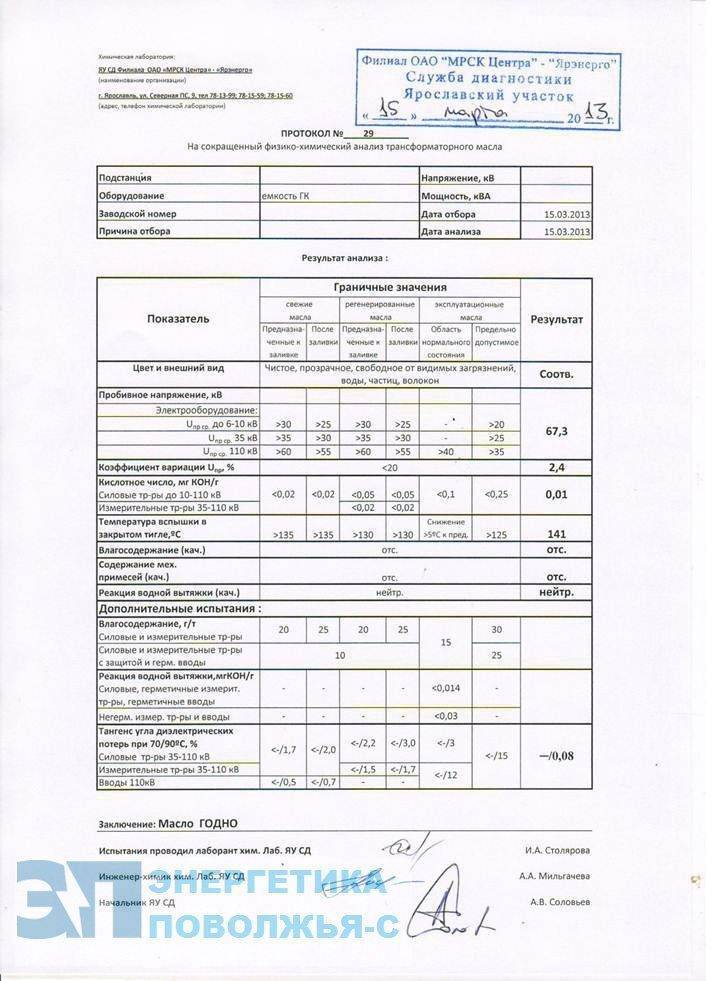

Сокращенный химический метод

Сокращенный анализ позволяет получить физико-химические свойства нефтепродукта в короткие сроки и с минимальным расходом реагентов. Методика подходит для проверки свежего масла каустобиолитового происхождения и восстановленного, в случае если качество регенерации вызывает сомнения.

При сокращенном методе анализируются следующие показатели:

  • пробивное напряжение;
  • наличие воды и шлаков;
  • кислотное число;
  • температура вспышки;
  • реакция водной вытяжки.

По результатам исследования принимается решение о возможности эксплуатации конкретного вида масла.

Проверка электрической прочности

Трансформаторное масло в силовых агрегатах выполняет функцию жидкого диэлектрика. Чтобы понять, насколько эффективно жидкость справляется с данной задачей, необходимо рассчитать ее электрическую изоляционную прочность. Расчет выполняется по формуле:

E=U/h

где U – величина напряжения пробоя, а h – зазор между электродами.

Минимальное допустимое значение для диэлектрической среды – 30 кВ, для свежего масла оно выше (60 кВ). Если число изоляционной прочности падает, нефтепродукт необходимо заменить – появляется риск короткого замыкания, дуговых разрядов.

Хроматографический анализ

Особенность методики заключается в том, что она позволяет выявить дефекты в конструкционных узлах маслонаполненного оборудования, но практически не дает информации о свойствах и составе самой масляной среды. Регулярный хроматографический анализ позволяет:

Испытание трансформаторного масла

  • отслеживать динамику процессов износа в агрегатах;
  • прогнозировать появление дефектов, выявляя проблему на начальном этапе;
  • оценивать степень повреждения;
  • определять место повреждения для выполнения ремонтных работ.

Для оценки используются семь основных газов: водород, метан, этан, этилен, ацетилен, угарный газ, углекислый газ. Трансформаторное масло содержит в растворенном виде и другие газы – кислород, пропан, бутан, бутен, но их исследование не получило широкого распространения.

Зависимость дефектов от газовых примесей наглядно отображена в таблице:

Вид газа Вызываемые дефекты
Н2 (водород) Дуговые разряды, высокий риск замыкания
СН4 (метан) Перегрев масла и бумажно-масляной изоляции, появление искр
С2Н6 (этан) Перегрев масла в диапазоне от 300 до 400℃
С2Н4 (этилен) Нагрев жидкости и бумажно-масляной изоляции выше 600℃
С2Н2 (ацетилен) Появление искрения, электрических разрядов
СО (угарный газ) Старение и увлажнение нефтепродукта, ускоренный износ твердой изоляции
СО2 (углекислый газ) Старение и перегрев твердой изоляции

С помощью хроматографического метода определяется множество видов дефектов трансформаторов.

Популярные статьи  Датчик присутствия для включения света
Вид дефекта Основные газы Характерные газы
Перегрев токоведущих соединений и бумажно-масляной изоляции: выгорание контактов переключателей, нагрев креплений электростатического экрана, обрыв электростатического экрана С2Н4 Н2, СН4, С2Н6
Ослабление винтов компенсаторов HH С2Н2
Перегрев контактов отвода НН и шпильки проходного изолятора
Замыкание проводников обмотки
Перегрев элементов остова
Износ изоляции электротехнической стали
Нарушение изоляции стяжных шпилек, ярмовых балок
Перегрев деталей от магнитных полей
Нарушение заземления магнитопровода
Износ изоляции амортизаторов
Появление разрядов Н2 СН4, С2Н2
Искры и дуговые разряды Н2 СН4, С2Н6
Повышенный износ или переувлажнение твердой изоляции СО и СО2
Перегрев твердой изоляции СО2

Для защиты установок жидкость необходимо либо очистить, либо заменить на свежую.

Испытание трансформаторного масла

Испытание трансформаторного масла

Трансформаторное масло применяется в качестве изолирующей среды в силовых и измерительных трансформаторах, маслонаполненных вводах и выключателях.

Условия работы масла в электрооборудовании (нагревании рабочим током, действие горящей дуги, загрязнение частицами твердой волокнистой изоляции, увлажнение от соприкосновения с окружающей средой и т.п.) предъявляют к нему довольно жесткие требования.

Свежее трансформаторное масло перед заливкой в оборудование должно пройти испытание в соответствии с требованиями ПУЭ. Эксплуатационное трансформаторное масло испытывается в соответствии с требованиями ПЭЭП.

Для испытаний пробу трансформаторного масла, прибывшего с завода-изготовителя или находящегося в электрооборудовании, отбирают из нижней части ем кости или бака оборудования, предварительно промыв маслом сливное отверстие. Посуда, в которую отбирают пробу масла, должна быть чистой и хорошо высушенной.

Минимальное пробивное напряжение масла определяют на аппаратах типа АМИ-80 или АИИ-70М в маслопробойном сосуде со стандартным разрядником, который со стоит из двух плоских латунных электродов толщиной 8 мм с закругленными краями и диаметром 25 мм с расстоянием между электродами 2,5 мм.

Перед испытанием банку или бутылку с пробой масла несколько раз медленно переворачивают вверх дном, добиваясь, чтобы в масле не было пузырьков воздуха. Фарфоровый сосуд, в котором испытывают масло, вместе с электродами три раза ополаскивают маслом их пробы. Масло льют на стенки сосуда и электроды тонкой струей, чтобы не образовались воздушные пузырьки. После каждого ополаскивания масло пол ностью сливают.

Уровень залитого масла в сосуде должен быть на 15 мм выше верхнего края электрода. Защитному маслу в сосуд необходимо отстояться 15-20 мин. для удаления воздушных пузырьков. Повышение напряжения до пробоя производится плавно со скоростью 1-2 кВ/с.

После пробоя, который отмечается искрой между электродами, напряжение снижают до нуля и вновь увеличивают до следующего пробоя. Всего производится шесть пробоев с интервалами между ними 5-10 мин.

После каждого пробоя из промежутка между электродами стеклянными или металлическими чистыми стержнями помешиванием удаляют обуглероженные частицы масла. Затем жидкости дают отстояться в течение 10 мин.

Напряжение, при котором происходит первый пробой, во внимание не принимается. Пробивное напряжение трансформаторного масла определяется как среднее арифметическое значение из пяти последующих пробоев

Объем приемо-сдаточных испытаний трансформаторного масла

В соответствии с требованиями ПУЭ трансформаторное масло на месте монтажа электрооборудования испытывается в следующем объеме:

1.      Анализ масла перед заливкой в оборудование.

2.      Анализ масла перед включением оборудования.

3.      Испытание масла из аппаратов на стабильность при его смешивании.

Анализ масла перед заливкой в оборудование

Каждая партия поступившего с завода трансформаторного масла перед заливкой в оборудование должна подвергнуться однократным испытаниям по всем показателям, приведенным в табл. 2.14, кроме п.3. Значения показателей полученных при испытаниях, должны быть не хуже приведенных в табл. 2.14.

Масла, изготовленные по техническим условиям, не указанным в табл. 2.14, должны подвергаться испытаниям по тем же показателям, но нормы испытаний следует принимать в соответствии с техническими условиями на эти масла.

Анализ масла перед включением оборудования

Масло, вновь залитое в оборудование, перед его включением под напряжение после монтажа должно быть подвергнуто сохраненному анализу. В сокращенный анализ масла входят: определение минимального пробивного напряжения, качественное опре деление наличия механических примесей и взвешенного угля, определение кислотного числа, выяснение реакции водной вытяжки или количественное определение водорастворимых кислот и установление температуры вспышки. Нормы испытаний представлены в пп. 1-6 табл. 2.14, а для оборудования 110 кВ, кроме того, в п. 12 табл. 2.14.

Испытание масла из аппаратов на стабильность при его смешивании.

При заливке в электрооборудование свежих кондиционных масел разных марок смесь проверяется на стабильность в пропорциях смешения, причем стабильность смеси должна быть не хуже стабильности одного из смешиваемых масел, обладающего мень шей стабильности.

Общие требования

Силовой трансформатор вводится в эксплуатацию только после проверки его технических характеристик, в том числе и состава масла. Отбор проб, в целом измерительный процесс регламентируется по стандартам ГОСТ 2517-85 под названием «Нефть и нефтепродукты. Методы отбора проб». Также регламент и некоторые особенности процесса изложены в стандарте 6433.5-84 «Жидкие диэлектрики. Отбор проб».

Безусловно, методики для различных образцов будут изменяться. Подбирать эффективную в данной ситуации может только специалист, изучивший технические особенности трансформатора и правила эксплуатации, сбора проб. Но есть и общие черты, которые требуется соблюдать в обязательном порядке. Общие требования:

  • специальные сосуды для сбора можно заменять стеклянными банками, которые имеют плотную, герметичную крышку;
  • сосуд, в котором содержится проба, должен оборачиваться фольгой из плотного слоя алюминиевого пергамента;
  • запаковывается емкость специальными притертыми пробками;
  • недопустима разгерметизация сосуда и попадание в него воздуха, других составляющих, которые могут повлиять на результат анализов;
  • нельзя использовать резиновые элементы, в том числе и резиновые колпачки, пробки, наполнительные кольца;
  • забор масла производится специальным инструментом — маслоотборником;
  • если маслоотборник относится к многоразовому типу, то после взятия образца его тщательно моют и сушат, а одноразовый подлежит немедленной утилизации;
  • максимально можно взять масло не более 0,5 литра для стандартного анализа;
    для газохимического полного результата берется один литр;
  • нельзя допускать попаленные пыли, влаги или волокон ткани, пластика в масло;
  • инвентарь перед использованием тщательно сушится, не допускается увлажненность;
  • чтоб уменьшить риск попадания влаги в емкость и шприц нагревают до температуры окружающей среды и выше.

Отдельные требования предъявляются по ГОСТ к температурным показателям во время взятия образца. Зимой допустимо работать с трансформатором только в морозную погоду, а летом — в сухую.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
