Почему подсветка в выключателе света работает через раз?

Содержание

Влияние выключателя с подсветкой на LED-лампу

Если светодиодная лампа мерцает в выключенном состоянии, проверьте наличие у выключателя подсветки, индикатора, который представлен небольшой неоновой или светодиодной лампочкой. Если таковая имеется, дело именно в ней.

Индикатор включается, если освещение выключено, а электрическая цепь разорвана. Схема построена так, что подсветка подключена к выключателю параллельно. Когда мы гасим освещение, ток поступает к индикатору. Электричество движется по кругу, от сети к подсветке выключателя, затем к светильнику и обратно к сети. Это напряжение позволяет заряжать конденсатор, который есть в большинстве LED-светильников. В итоге конденсатор пытается включить лампу, но заряда слишком мало, поэтому в осветительном приборе возникает мерцание или светодиод может постоянно слабо гореть.

Почему подсветка в выключателе света работает через раз?

Влияние выключателя с подсветкой на LED-лампу

Если светодиодная лампа мерцает в выключенном состоянии, проверьте наличие у выключателя подсветки, индикатора, который представлен небольшой неоновой или светодиодной лампочкой. Если таковая имеется, дело именно в ней.

Индикатор включается, если освещение выключено, а электрическая цепь разорвана. Схема построена так, что подсветка подключена к выключателю параллельно. Когда мы гасим освещение, ток поступает к индикатору. Электричество движется по кругу, от сети к подсветке выключателя, затем к светильнику и обратно к сети. Это напряжение позволяет заряжать конденсатор, который есть в большинстве LED-светильников. В итоге конденсатор пытается включить лампу, но заряда слишком мало, поэтому в осветительном приборе возникает мерцание или светодиод может постоянно слабо гореть.

Сопротивление и мощность резистора

Вышеприведенные параметры резистора соответствуют напряжению сети 220 В. Бывает, что светодиодный светильник запитан от линии другого номинала. Тогда придется сделать расчет сопротивления и мощности резистора самостоятельно.

Сопротивление считаем по формуле R=∆U/I, в которой ∆U — разность между реальным напряжением в линии электроснабжения устройства и напряжением лампы, I — сила тока светодиода.

Лампочка будет работать нормально, если номинал резистора находится в пределах 150 – 510 кОм.

Мощность считаем по формуле P=∆U×I, где буквенные значения аналогичны вышеприведенным пояснениям.

Зная эти формулы, легко сделать необходимые вычисления номинала резистора.

Варианты использования ламп подсветки

В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»

Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.

Почему подсветка в выключателе света работает через раз?

Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.

Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.

Почему подсветка в выключателе света работает через раз?

Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.

Почему подсветка в выключателе света работает через раз?

Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.

При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.

Почему подсветка в выключателе света работает через раз?

Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.

Почему подсветка в выключателе света работает через раз?

Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на иллюстрации:

Почему подсветка в выключателе света работает через раз?

Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.

Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.

Почему подсветка в выключателе света работает через раз?

По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.

Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.

Почему подсветка в выключателе света работает через раз?

Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.

Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.

Основные причины неполадки

Слабые контакты или их окисление могут привести к появлению треска при включении выключателя

Потрескивание может напоминать гудение или жужжание. У поломки бывает несколько причин.

Окисление контактов

Если контакты прибора обрастают нагаром или окисляются, в момент их сближения возникает электрическая дуга. Причина искрения осложняется размером нагара. Когда на замыкающих пластинах образуются отростки, проводка может загореться, т.е., контакты замкнутся.

Ослабевание пластины

Пружинка, которая дожимает контакт в момент включения, слабнет – характерный резкий и четкий щелчок уже не слышится. О неполадке свидетельствует мягкое включение устройства и необходимость надавливания на кнопку для появления света. Опасность состоит в том, что искрит включатель постоянно, вызывая риски возгорания.

Несоответствие мощности ламп контактам

Галогенная лампа или светодиодный источник с большой мощностью создает нагрузку на контакты. Простейший способ решить вопрос – заменить переключатель на соответствующий показателям мощности освещения.

Некачественное выполнение контактов и пластин

Поломка, характерная для бюджетных моделей. Кнопка работает по принципу плавного пуска, что в комплексе с маломощными автоматами провоцирует искрение.

Другие причины неисправности контактов

Высокая влажность провоцирует окисление контактов выключателя

К факторам, провоцирующим искры и трески переключателя, также относятся:

  • высокая влажность – активирует реакцию окисления;
  • неправильное или непрочное соединение жил;
  • повышенная нагрузка на контакты – возникает гудение;
  • постоянные колебания напряжения.
Популярные статьи  Электрическое оборудование (электрооборудование): определение, примеры, классификация

Поломки контактов приведут к выходу из строя бытовой техники.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки. Видео инструкция по сборке корпуса

Видео инструкция по сборке корпуса

  1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
  2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – . В этом случае Вы сможете надолго забыть о ремонте выключателя.
  3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
  4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Также читают:

Сборка

После починки устройства и предварительной проверки его на работоспособность с помощью восстановления подачи тока, следует произвести монтаж его на свое место и произвести сборку его деталей в обратной очередности. Особых затруднений в этом деле быть не должно. Однако если вы всё же сомневаетесь, то можете воспользоваться фотоматериалом, который вы подготовили для себя заранее (еще на этапе разборки). Приступив к сборке выключателя , нужно для начала к одной из клемм присоединить провод, который мы ранее выделили маркером, а после этого – все оставшиеся провода . На следующем этапе производится фиксирование устройства в подрозетнике и установка ободка корпуса, украшающей крышки и кнопок включения/выключения света.

На этом процесс ремонта выключателя у себя дома может считаться оконченным.

Соблюдая технику безопасности и вышеизложенные советы, действуя поэтапно и при должной внимательности, можно без особых усилий и без помощи посторонних людей продлить жизнь выключателей у себя дома.

Отключаем подсветку в выключателе

Если иных способов избавиться от мерцания лампы светильника не предвидится, потребуется полностью отключить светодиодную или неоновую подсветку на выключателе. Рассмотрим, как это сделать своими руками и из каких главных этапов состоит эта процедура.

Почему подсветка в выключателе света работает через раз?

Подготовительный этап

Для тех, кто никогда не устанавливал выключателей и не занимался электромонтажными работами, рекомендуется тщательно продумать свои действия. Предварительно необходимо:

  1. Отключить общее питание в квартире/доме от рубильника электрощитка (проверив его отсутствие электрощупом или индикаторной отверткой).
  2. Подготовить набор необходимого инструмента (преимущественно отвертку с плоским наконечником).

Принцип работы подстветительного устройства

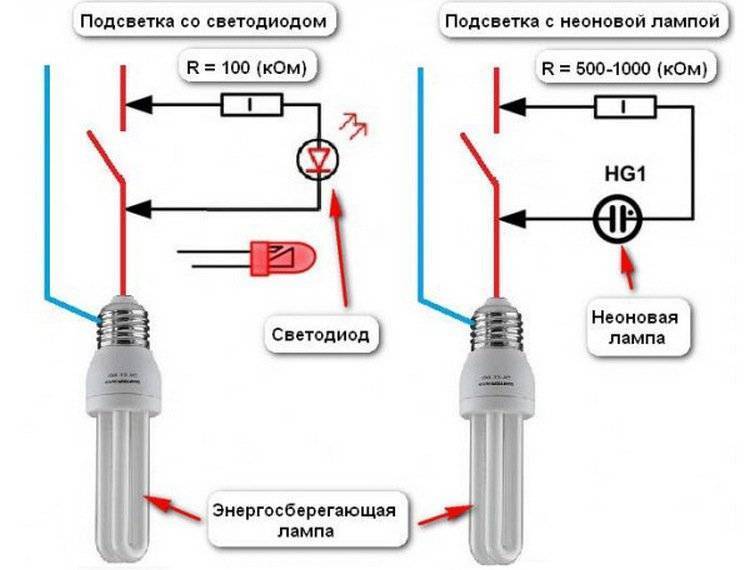

Для создания подсветки в схему выключателя параллельно главным контактам внедряется светодиод или неоновая лампочка. Отключенная основанная цепь люстры обеспечивает достижение электрического тока в систему освещения переключателя. Включенная – наоборот приводит к разъединению его питания. Механизм действия основан на разнице сопротивления между светильником и дополнительным светоисточником.

Ток проходящий через светодиод выключателя явно недостаточен, чтобы нагреть нить лампочки накаливания. Однако если в люстре стоит энергосберегающий светильник или лед-элемент, то применяется драйверная система, способна работать и на слабом токе. По причине последнего полупроводниковый кристалл может начать мигать из-за постепенного накопления потенциала в резисторе и его периодической отдаче.

Что включает свет

Все светодиоды и люминесцентные лампы работают от постоянного тока. Поэтому в начале их корпуса устанавливается специальный драйвер, который включает два обязательных элемента:

  1. Диодный мост – преобразователь переменного тока в постоянный.
  2. Электролитный конденсатор – сглаживатель провалов импульсов напряжения.

Почему подсветка в выключателе света работает через раз?

Последний и является главным виновником самопроизвольного включения света. Дело в том, что, хотя и слабый, но ток через систему подсветки проходит – его отключить невозможно (только если совсем удалить эту параллельную схему) – и этого вполне достаточно, чтобы конденсатор копил заряд. Когда его потенциал достигает заданного значения, происходит разряд – лампочка вспыхивает. Хотя такое событие и происходит фрагментарно, тем не менее это ухудшает ресурс светильника, особенно газоразрядного. Кроме того, это уменьшает комфорт пребывания человека в таком помещении.

Пошаговая инструкция по отключению

Инструкция, как отключить светодиод в бытовом выключателе, состоит из следующих шагов:

  1. Демонтировать выключатель или снять верхнюю панель с клавишами.
  2. Разобравшись в схеме, найти светодиод и проводники, подведенные к контактам.
  3. Отключить индикатор от клемм, при необходимости воспользовавшись кусачками.
  4. Убедившись в исправности главных проводников и мест контактов, собрать в обратной последовательности выключатель.

https://youtube.com/watch?v=SoX5IlsFaLs

Вариант 3 (глобальный): Свет мигает во всей квартире

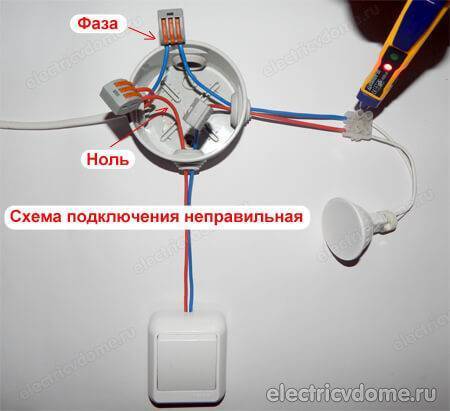

  • Допустим, в квартире есть хотя бы одна комната, где свет не мигает. Тогда, скорее всего, дело в «дозе» – распределительной коробки внутри квартиры. Самим туда лезть не нужно, но электрику ваша информация может пригодиться.
  • Мигает «вся квартира?» Смотрим в окна. Если мигает и в соседних домах, неисправность на подстанции либо в магистральном подводящем кабеле – фидере. Нужно сообщить в аварийную коммунальную службу либо непосредственно диспетчеру электросети – номер скажут в справочной.
  • Свет в соседних домах горит ровно? Выглянем в подъезд – как там, не мигает ли? Расспросим соседей. У всех и в подъезде мигает? Неисправен фидер от подстанции до дома, либо оборудование вводного щита в доме или распределительная электросеть в нем. Тут обязательно нужно сообщить в коммунальную аварийку – домовые электросети в их ведении.
  • Наконец, мигает только у вас? Возможно, неисправен предохранитель (пробка) вашей квартиры в элекрощитке на лестничной клетке. Если он доступен и есть запасной, можно заменить. Но! Если щиток опломбирован, ни в коем случае НЕ ВСКРЫВАЙТЕ его! Проблем и санкций с энергетиками потом не оберешься. И по той же причине – плюс пожарная и электробезопасность – НЕ СТАВЬТЕ ВМЕСТО ПРОБКИ «ЖУКА», самодельный предохранитель из проволоки. Пожар из-за «жука» – очень распространенная ситуация.

Мигание светодиодных ламп как избавиться от проблемы

Приветствую всех посетителей на сайте «Электрик в доме». Сегодня хочу рассмотреть вопрос почему моргает светодиодная лампа в выключенном состоянии и как избавиться от проблемы, который как оказалось тревожит многих пользователей. Вопрос, казалось бы, простой, но почему то у многих возникают трудности с решением. Эта статья будет дополнением ранее опубликованной на эту же тему. Если помните, то в прошлой статье мы рассматривали причину мигания энергосберегающих ламп. Для решения проблемы использовали резистор. Подключался он параллельно лампе, что в свою очередь решало проблему с миганием энергосберегайки.

На моем видео канале Ютуб есть даже видео как устранить проблему. Но комментариев приходит очень много. Видно, что людям не понятно как избавиться от проблемы. Одним понравился способ решения с помощью резистора, другим нет. Многие ищут решение в демонтаже подсветки на выключателе. Некоторые советуют поставить параллельно светодиодной лампе обычную лампу накаливания. Это конечно решит проблему мигания, но не всем такой вариант подойдет.

Популярные статьи  Этажный распределительный щиток (ЭРЩ): что это такое, виды, технические характеристики

На сегодняшний день энергосберегающие лампы вытесняются светодиодными аналогами. Но проблема остается, при отключении выключателя возникает эффект мигание светодиодных ламп как избавиться от этой проблемы рассмотрим в данной статье.

Сразу хочу сказать что эффект мигание лампы в выключенном состоянии наблюдается не зависимо от того энергосберегающая лампа или светодиодная. Поэтому данный способ решения можно применять к любым видам ламп.

Более качественные светодиодные лампы не мигают, но такие экземпляры стоят соответственно дороже. Не каждый может позволить себе купить лампочку за 10 долларов. А если учесть что таких лампочек требуется 5-6 штук на квартиру, то цена вообще получается непосильной для семейного бюджета.

Как убрать свечение?

Определив причину, почему при выключении света светодиодные лампочки горят и выявив прохождение малых токов в цепи нагрузки через индикатор, можно убрать данный эффект несколькими способами:

  • отключить индикатор, отсоединив контакты его питания;
  • параллельно лампе подключить резистор (величину сопротивления необходимо определять для каждого случая отдельно);
  • заменить выключатель (поставить без индикации);
  • выполнить простой монтаж схемы, сохранив рабочим индикатор, и убрав паразитное свечение.

Хорошим вариантом будет параллельное подсоединение резистора. Он создаст дополнительное сопротивление на необходимом участке электрической цепи, что предотвратит мерцание. Установка резистора не окажет негативного влияния на слаженную работу светодиода. Свечение будет таким же ярким и приятным. Однако для достижения данного результата необходимо правильно подобрать рассеиваемую мощность и электрическое сопротивление детали, что невозможно сделать без соответствующих знаний и навыков.

Более простой и надежный вариант – внести правки в цепь питания индикатора. На самом выключателе с подсветкой, есть обозначения входа и выхода (обычно на выходе значится две клеммы, а на входе – одна (четвертая не действующая)). Типичное подключение: на вход подается фаза, два выхода соединяются шунтом и подключаются к цепи питания лампы.

Светодиодная подсветка выключателя | Электрик в доме

Светодиодная подсветка выключателя.

Светодиодная подсветка выключателя

Как сделать самому светодиодную подсветку выключателя, как сделать неоновую подсветку выключателя, какие детали лучше использовать мы рассмотрим в этой статье, а также разновидности электросхем подсветки выключателя, их достоинства и недостатки.

Итак, из обычного штатного выключателя делаем выключатель с подсветкой, для этого собираем простенькую схему и устанавливаем её в ваш выключатель. При этом необязательно высверливать отверстие под светодиод, его свечение будет видно и так, сквозь клавишу выключателя, особенно в темноте.

На схеме обозначены:

L1 — лампа накаливания,S1 — выключатель,R1 — резистор МЛТ-0,25 130 кОм, или любой другой на мощность рассеивания не менее 0,25 Вт и близкого номинала,D1 — светодиод АЛ307БМ, или любой другой малогабаритный, яркость свечения будет зависеть от номинала R1,D2 — диод КД522Б, или любой другой малогабаритный, с допустимым обратным напряжением не ниже 30В.

Принцип работы схемы.

При разомкнутых контактах выключателя ток протекает через ограничительный резистор R1, светодиод D1 и спираль лампы накаливания L1, ток очень мал, поэтому спираль лампы не накаляется, а сопротивление холодной нити накала практически равно нулю. Горит только светодиод, диод D2 служит для защиты светодиода D1 от пробоя обратной полуволной напряжения, так как у светодиода допустимое обратное напряжение составляет единицы вольт. Работать схема без диода D2 тоже будет, но недолго.

В случае включения света, контакты S1 замыкаются и вся схема просто закорачивается контактами выключателя и светодиод не горит.

Такая схема предназначена для работы с любыми лампами накаливания, при применении некоторых (обычно дешёвых) энергосберегающих ламп может наблюдаться периодическое неяркое вспыхивание ламп или слабое свечение. Также вспыхивание может наблюдаться, если на выключатель подан ноль, а не фаза.

Схема потребляет 1-2 Вт/час. В целях небольшой экономии электроэнергии можно применить вместо гасящего резистора конденсатор, схема в этом случае будет потреблять 0,5-1 Вт/час, но тут возникнет неудобство: дополнительная деталь — конденсатор, который может не поместиться в выключатель.

Схема подсветки выключателя с конденсатором.

Светодиодная подсветка с конденсатором

В схеме обозначены:

L1- лампа накаливания,S1 — выключатель,С1 — конденсатор 1 мкф 400 В,R1 — резистор МЛТ-0,25 100 Ом,D2 — диод КД522Б.

Отличие в схеме в конденсаторе C1 и в номинале резистора R1, который теперь служит для ограничения зарядного тока конденсатора.

Неоновая подсветка выключателя.

Неоновая подсветка выключателя

Также можно использовать вместо светодиода миниатюрную неоновую лампочку, она потребляет совсем мало электроэнергии, но горит достаточно ярко.

В схеме обозначены:

L1 — лампа,S1 — выключатель,R1 — резистор МЛТ-0,25 180 кОм,L2 — неоновая лампа МН3.

Эта схема наиболее предпочтительна, так как её можно использовать с любыми видами ламп, в том числе и с энергосберегающими. Неоновую лампочку можно взять из обычного стартёра для дневных ламп на 220В, в стартёре параллельно лампочке стоит конденсатор, его нужно отпаять, он нам не нужен. В этом случае резистор R1 лучше взять на 500 кОм.

Детали схем лучше всего не просто скрутить между собой, а спаять паяльником.

ВНИМАНИЕ! При монтаже схемы в выключатель, его необходимо обесточить! Обязательно проверьте отсутствие напряжения с помощью индикаторной отвёртки, как это написано здесь. Не забывайте о своей безопасности

Будет интересно почитать:

Рубрики: Электронные устройства, Электросхемы Метки: электричество, электроника, электросхема

Другие причины мерцания

Вышеперечисленные способы устранения мерцания светильников со светодиодными лампами имеют отношение к выключателю. Но бывают исключения, когда свет мерцает, а выключатель соответствует требованиям.

  1. Некачественная энергосберегающая лампочка. Чаще отмечается у дешевой продукции китайского производства, когда светильник уже с завода имеет брак. Придется вновь потратиться и купить хорошую лампу.
  2. Закончился ресурс эксплуатации диодного прибора освещения. Возможно, вышел из строя элемент микросхемы. В результате лампа светится, но моргает и потрескивает. Не нужно думать, что если заводом-изготовителем предусмотрен почти 10-ти летний срок эксплуатации продукции, лампа должна проработать все время. Ресурс даже качественного прибора значительно снижается, если в сети периодически появляются перепады напряжения или устройство работает в условиях температур, выходящих за нормы, определенные конструкторами.

В заключение нужно отметить, что если отложить поиск решения причины мерцания лампочки, энергосберегающий прибор скоро выйдет из строя.

LED-светильники устроены так, что каждое моргание — включение прибора. Эксплуатационный ресурс ламп привязан к количеству включений/выключений: чем чаще мерцание, тем быстрее она сгорит. На время ремонта осветительного прибора можно заменить светодиод лампой накаливания или временно установить обычный выключатель.

Наверное, любой человек не один раз сталкивался с такой житейской проблемой, когда возвратившись домой вечером, прежде чем войти в неосвещенную комнату, мы начинаем искать на ощупь выключатель, для того что бы включить свет.

Порой эта процедура занимает немало времени, и сопровождается падением предметов попавшихся по пути. С целью облегчения поиска выключателя, а так же экономии нервов и времени и был в свое время придуман выключатель с подсветкой.

Популярные статьи  Как можно извлечь в настенном бра перегорелую лампочку?

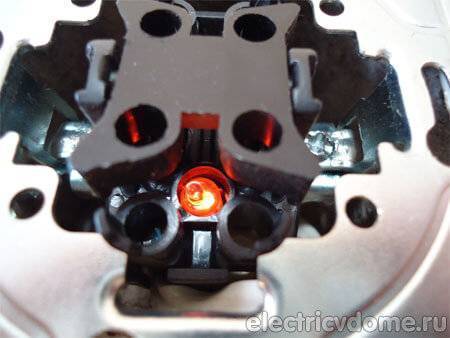

По своей конструкции и внешнему виду выключатель с подсветкой ни чем не отличается от обычного выключателя, только тем, что оборудован световой индикацией, которая в темном помещении сразу бросается в глаза и точно указывает его месторасположение.

Почему подсветка в выключателе света работает через раз?

При этом световой индикатора выключателя, потребляет мало электроэнергии и работает только тогда, когда свет выключен. Поэтому беспокоится о том, что при использовании данного устройство расход электроэнергии станет больше не стоит — выключатель с подсветкой ее практически не потребляет.

Давайте поподробнее разберемся в принципе работы и схеме подсветки клавишных переключателей.

Как правило, в качестве источника света в системе подсветки выключателя используется неоновая лампа или светодиод с резистором, которые параллельно подключены к контактам выключателя. В то время когда выключатель находится в выключенном положении, питание светящего элемента осуществляется через нить накала осветительной лампы, имеющей маленькое сопротивление.

Почему подсветка в выключателе света работает через раз?

Взялся за фазу – не говори, что не электрик

Что дальше? Тут не лишне напомнить некоторые трагические обстоятельства этого происшествия.

  1. одна стена – как после пулеметной очереди
  2. с другой стороны этой стены разрезаны обои и вскрыта силовая коробка, к которой подключена розетка коридора. Кстати, скрутки там были горелые, подтянул их
  3. в ванной (и не только там) сделан дорогой ремонт, провод на лампу выходит из дорогого кафеля над дверью
  4. хозяин квартиры – зам.начальника МЧС города
  5. через несколько дней у хозяина День рождения
  6. неизвестно, кто будет платить теперь за ремонт (были намёки, что я, т.к. зря разломал)
  7. известно, что ни один электрик теперь не возьмется продолжить (а главное – довести до конца) мои изыскания

Вывод – надо доделать начатое. Смотри названия этой статьи и этого подзаголовка.

Алгоритм ремонта

Почему подсветка в выключателе света работает через раз?Демонтаж выключателя

Если коротит выключатель, его можно починить самостоятельно, работая поэтапно:

  1. Обесточивание линии. Отключается автомат в щитке ввода.
  2. Проверка наличия напряжения. Это можно делать, касаясь индикаторной отверткой к розетке в другой комнате.
  3. Демонтаж устройства. Понадобится извлечь переключатель из штробы, снять декоративную накладку. После этого еще раз проверяется напряжение, выкручиваются винты по бокам, достается из подрозетника корпус.
  4. Отсоединение кабелей. Для двухклавишных моделей понадобится пометить маркером вводный провод.
  5. Разборка корпуса и поиск контактов. Контактная группа расположена над пластиковой кнопкой, посаженной на винты.
  6. Устранение поломки. Очищаются контакты или полностью заменяется прибор.
  7. Сборка корпуса в обратном порядке, повторное подключение проводов. Готовый механизм в корпусе возвращается в подрозетник.
  8. Включение автомата в щитке и тестирование переключателя на предмет исправности.

Влияние выключателя с подсветкой на LED-лампу

Если светодиодная лампа мерцает в выключенном состоянии, проверьте наличие у выключателя подсветки, индикатора, который представлен небольшой неоновой или светодиодной лампочкой. Если таковая имеется, дело именно в ней.

Индикатор включается, если освещение выключено, а электрическая цепь разорвана. Схема построена так, что подсветка подключена к выключателю параллельно. Когда мы гасим освещение, ток поступает к индикатору. Электричество движется по кругу, от сети к подсветке выключателя, затем к светильнику и обратно к сети. Это напряжение позволяет заряжать конденсатор, который есть в большинстве LED-светильников. В итоге конденсатор пытается включить лампу, но заряда слишком мало, поэтому в осветительном приборе возникает мерцание или светодиод может постоянно слабо гореть.

Почему подсветка в выключателе света работает через раз?

Диммирование светодиодных ламп: когда возникает мигание света

Следует четко представлять, что не все конструкции led ламп подвергаются внешнему способу управления своей яркости от диммера, а только те, которые специально разработаны для таких условий эксплуатации.

Диммируемая лампа имеет специальное обозначение на упаковке в виде знака ручки поворотного регулятора — диммера.

Если он не обозначен и отсутствует, то нет смысла подключать упрощенную модель: она станет мерцать, ибо не приспособлена к таким условиям работы с пониженным напряжением.

Однако при желании регулирования светового потока led диодов можно воспользоваться специальной конструкцией драйвера с встроенным диммером.

Сейчас производители стали выпускать даже универсальный диммер для энергосберегающих и светодиодных ламп Dimax 544 plus.

Насколько эффективно он работает, здесь разбирать не будем. Я постарался дать общее представление, как избавиться от мигания светодиодных ламп, которые не приспособлены к диммированию, но подключены для него.

Не предназначенные для работы от диммера лед лампы могут создавать мерцание освещения. Им просто не хватит уровня напряжения для работы низкокачественного драйвера питания.

Отключаем подсветку в выключателе

Если иных способов избавиться от мерцания лампы светильника не предвидится, потребуется полностью отключить светодиодную или неоновую подсветку на выключателе. Рассмотрим, как это сделать своими руками и из каких главных этапов состоит эта процедура.

Подготовительный этап

Для тех, кто никогда не устанавливал выключателей и не занимался электромонтажными работами, рекомендуется тщательно продумать свои действия. Предварительно необходимо:

  1. Отключить общее питание в квартире/доме от рубильника электрощитка (проверив его отсутствие электрощупом или индикаторной отверткой).
  2. Подготовить набор необходимого инструмента (преимущественно отвертку с плоским наконечником).

Принцип работы подстветительного устройства

Для создания подсветки в схему выключателя параллельно главным контактам внедряется светодиод или неоновая лампочка. Отключенная основанная цепь люстры обеспечивает достижение электрического тока в систему освещения переключателя. Включенная – наоборот приводит к разъединению его питания. Механизм действия основан на разнице сопротивления между светильником и дополнительным светоисточником.

Конструкция

Цветовая температура светодиодных ламп

Если припаять вывод резистора к любому выводу лампы, можно собрать схему.

Почему подсветка в выключателе света работает через раз?
Собранная подсветка своими руками

Остается собранную схему подключить. Для этого при снятом корпусе выключателя вывод резистора подключается к одной клемме, а лампочки – к другой.

Почему подсветка в выключателе света работает через раз?
Схема работы неоновой подсветки

Теперь при выключенном положении клавиши, ток будет идти через схему (нижний рисунок), а так как ток ограничен сопротивлением, то силы его хватит, чтобы зажечь подсветку, но совершенно недостаточно для работы лампы освещения. При включении выводы схемы подсветки закорачиваются, и ток течет через выключатель, минуя подсветку, к лампе освещения (верхний рисунок).

Такую подсветку можно поставить в выключатель, в котором она не была предусмотрена изготовителем, при этом в клавише включения не обязательно сверлить отверстие. Материал, из которого делают клавиши, легко просвечивается, и в темноте выключатель довольно хорошо виден, поэтому сверлить отверстие для лампочки не обязательно.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
