В чем причина, почему не работает выключатель с подсветкой?

Устраняем мигание светодиодной лампы с помощью конденсатора

Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.

Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.

Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.

Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).

Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп.

Возможные причины

Чтобы рассмотреть существующий арсенал причин, по которым может мигать энергосберегающая лампа, необходимо определиться с обстоятельствами, при которых возникает попеременное свечение:

  • мигает при выключенном выключателе;
  • мигает после включения клавиши выключателя;
  • вы не можете определить закономерность мерцания.

Далее рассмотрим принцип действия экономных лампочек, и чем он отличается от классических, свечение в которых обеспечивается только нитями накаливания. Так, в люминесцентных лампочках происходит ионизация паров ртути за счет разогрева нити внутри колбы. С той разницей, что свечение прибора происходит на постоянном токе, а не на переменном.

Люминесцентные светильники подключаются к сети переменного тока напрямую, поэтому и преобразовательный элемент содержится ни в люстре и не в выключателе, а в самой лампе. Пример такого преобразователя приведен на рисунке ниже:

Сюда входит выпрямительный мост, компенсирующее и сглаживающее устройство, стартер, все они отвечают за привычное свечение как энергосберегающих, так и светодиодных светильников. Поэтому такая проблема присуща и светодиодным лампам. В большинстве случаев, именно наличие конденсатора в схеме питания осветительного прибора и приводит к тому, что он мигает. Рассмотрим причины перемигивания энергосберегающих светильников более детально.

Подсветка на выключателе

Данная причина возникает при выключенном состоянии выключателя, в котором присутствует сигнализирующий светодиод. Наличие светодиодной подсветки является достаточно удобной опцией, поскольку она позволяет найти коммутатор в кромешной темноте. Но, как показала практика, из-за такой схемы включения и мигает энергосберегающая лампа.

Причина заключается в следующем:

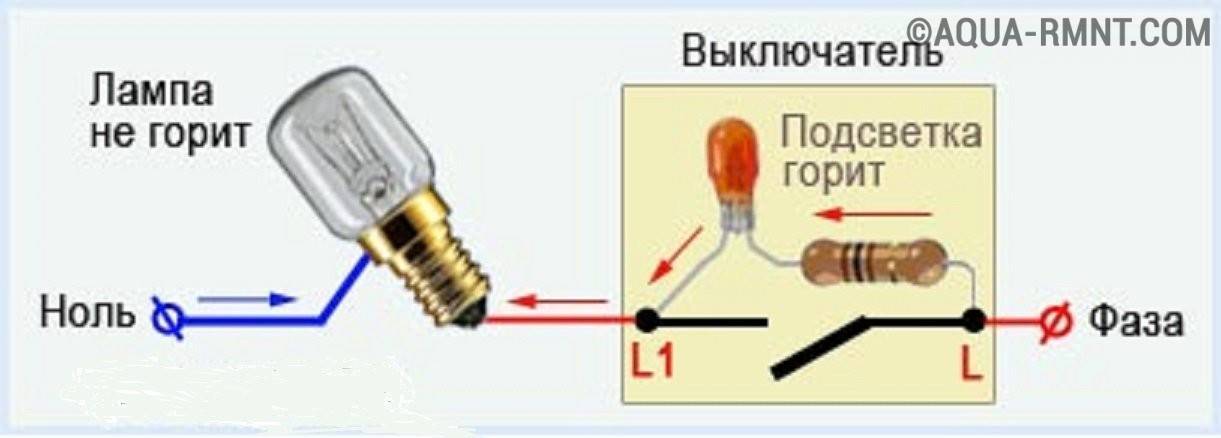

Как видите на рисунке выше, клавиша выключателя работает на два возможных положения – в первом это цепь энергосберегающей лампы, во втором это цепь светодиода, указывающего месторасположение коммутатора. Соответственно, при выключенном выключателе ток будет протекать через фазный вывод на контакты, светодиод и через нулевой вывод обратно в сеть.

Несмотря на то, что энергосберегающая лампа в цепи не задействована, протекание переменного тока обуславливает наличие потенциала и последующий заряд конденсатора. При достижении достаточной величины заряда конденсатор разрядится на свечение лампы, но так как величины напряжения не достаточно для поддержания постоянного горения, лампочка гаснет.

В зависимости от скорости накопления заряда мигания, будет зависеть и частота постоянного мерцания. Причиной в этом случае является дополнительный путь протекания тока, который задействуется в отключенном положении коммутатора.

Ошибки электромонтажа

Если используемый выключатель не содержит никакой подсветки, а лампочка все равно мигает, возможно, были допущены ошибки во время электромонтажа или в процессе эксплуатации.

Среди таких причин следует выделить:

  • В разрыв цепи поставлен ноль, а подключение фазы к контактам патрона выполнено глухо, из-за чего потенциал постоянно присутствует на элементах лампы. В таком случае причина, по которой моргают лампочки, идентична описанной выше – происходит заряд конденсатора, который разряжается через энергосберегающую лампу.
  • Плохой контакт в месте подключения проводки к какому-либо из элементов цепи – из-за этого также мигают лампы как во включенном, так и в отключенном состоянии. Но обнаружение неисправности потребует проверки каждой детали.
  • Токи утечки из-за плохой изоляции – также приводят к появлению переменного потенциала на обкладках конденсатора, из-за чего энергосберегающие приборы освещения могут мигать.

Некачественная лампа

Если вы недавно поменяли всю электропроводку, выполнили замену люстры и установили обычные выключатели, причина может быть в некачественной энергосберегающей лампе. Существует ряд производителей, которые экономят на комплектующих для осветительного оборудования, из-за чего в процессе эксплуатации могут возникать разнообразные казусы, к примеру, когда лампа мигает.

Эта же причина может проявиться со временем, когда гарантийный срок еще не закончился, а лампочка уже начала барахлить. Следует отметить, что эта причина встречается довольно редко, но все равно имеет место быть.

Подписка на рассылку

Выключатели с индикатором (с подсветкой)– это удобные устройства, которые позволяют быстро найти выключатель в темной комнате. Подсветка осуществляется при помощи неоновой лампы, установленной в корпусе выключателя.

С их появлением функциональность выключателей возросла, но и проблем не уменьшилось. Ведь каждый механизм имеет свои особенности.

В чем причина, почему не работает выключатель с подсветкой?

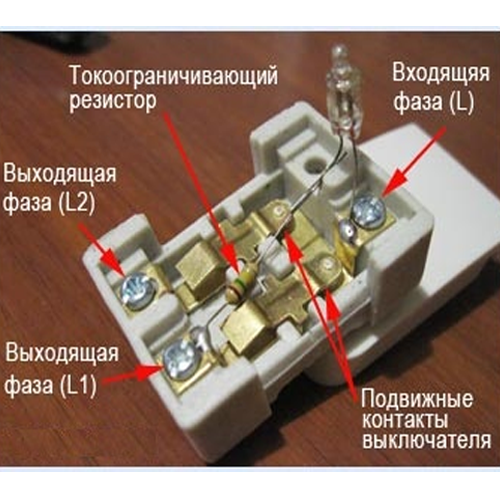

Как устроен выключатель?

Фаза, приходящая к данному выключателю, подключается на L — входящий контакт (рис.2), а с выходящих контактов уходит на освещающие лампы. Подвижные контакты при этом замыкаются между собой.

Устанавливается цепь подсветки, которая включает резистор и «неонку» — неоновую лампочку, и припаиваются к контактам L1 и L. Таким образом, когда контакты L и L1 разомкнуты, неоновая лампочка горит, а при включении света данные контакты замыкаются подвижным контактом, что исключает из схемы цепь подсветки.

На что обратить внимание?

При выборе выключателя с индикатором необходимо оперировать мощностью потребления всех осветительных приборов, подключаемых к выключателю. На внутренней стороне выключателя указывается маркировка и номинальный ток (максимально допустимый) ток. В основном выключатели производятся на ток 10 и 16 А и соответственно максимальная мощность подключения для них составляет 2,2 и 3,5 кВт.

Популярные статьи  Что такое провод ШВВП, его расшифровка и технические характеристики

Так же необходимо отметить, что не стоит использовать выключатели с подсветкой для работы с энергосберегающими (люминесцентными) лампами. Потому как в выключенном состоянии мерцает энергосберегающая лампа, а такое «поведение» лампы вряд ли кого-то обрадует.

В настоящее время есть специальные виды осветительных приборов — лампа мерцающая свеча, которые имитируют трепетание пламени на ветру.

Почему мигает лампа при установке выключателя с подсветкой?

У многих пользователей возникают проблемы с энергосберегающими лампами, при установке выключателя с индикатором, и возникает вопрос о том, почему мигает энергосберегающая лампа. Дело в том, что когда выключатель находится в отключеном состоянии, ток, проходя через цепь сигнальной неоновой или светодиодной лампочки, заряжает конденсатор ЭПРА, который находится внутри лампы. Это является распространенной причиной, почему мерцают энергосберегающие лампы – напряжение достигает величины срабатывания и лампа вспыхивает, после чего конденсатор разряжается и процесс повторяется снова, по мере заряда.

Если выключенная лампа мигает, можно убрать подсветку из выключателя или параллельно лампе поставить резистор, либо другой конденсатор.

В настоящее время некоторые производители осветительных приборов учли проблему, когда после выключения лампа мигает, и решили её посредством шунтирования ламп либо увеличения времени задержки включения – плавный пуск.

У многих пользователей возникают проблемы с энергосберегающими лампами, при установке выключателя с индикатором, и возникает вопрос о том, почему мигает энергосберегающая лампа.

Данный вариант решения проблемы, когда мигает светодиодная лампа, является оптимальным. На набор мощности данных ламп технологически отводится 1-2 секунды, однако к недостаткам данных ламп можно отнести набор полной яркости только через 1-1,5 минуты.

Еще одной причиной, почему мерцают лампы, может быть неправильное подключение, когда через выключатель идет ноль, а не фаза. Таким образом, если светодиодные лампы мерцают, можно произвести переподключение выключателя самостоятельно или вызвать для этого специалиста. Кроме того, если мигает люминесцентная лампа, это может не зависеть от качества самой лампы. В таком случае нужно попробовать отключить индикатор.

Таким образом, приобретая выключатель с индикатором, лучше всего подобрать лампы с плавным включением, а при установке тщательно проверить правильность подключения проводов, в таком случае проблемы, когда энергосберегающая лампа мигает после выключения, будут не страшны.

Новый дом! Двойные выключатели света после строителей работали нормально! Решил променять на выключатели с подсветкой! При этом подсветка вроде не горит, и один свет включается от одной клавиши, а второй включается только при включённой первой. Если выключаешь первую клавишу, оба света гаснут! Ставлю обратно выключатель без подсветки — всё выключается и включается нормально! Причём это на данный момент в 3-х комнатах! Но думаю что тоже и в коридоре и кухне будет! Пытался что то понять, но знаний не хватило!? Подскажите что делать? Спасибо!

Неисправности выключателей освещения и их признаки

Если сломался выключатель, то понять это несложно. Он сам даст знать, что нуждается в ремонте

Он привлечет внимание явными признаками неисправности, главный из которых – перестал включаться свет. Но эта заключительная стадия может предваряться:

  • заеданием клавиш или кнопок;
  • нечеткой их фиксацией в крайних положениях;
  • включением освещения «через раз»;
  • искрением при коммутации;
  • мерцанием света.

Первые две неисправности вызваны, скорее всего, поломкой механической части коммутационного элемента. Две последние с вероятностью 99% указывают на неисправность контактной группы или клемм. Третья неисправность может быть вызвана и той, и другой причиной. Также может наблюдаться невозможность отключить свет из включенного положения. Это может быть вызвано как поломкой механической части, так и привариванием контактной группы из-за возникновения электрической дуги.

Поиск распределительной коробки

Вспомнив, что у меня в квартире освещение устроено так же, я принялся искать коробку, в которую идет провод от выключателя ванной.

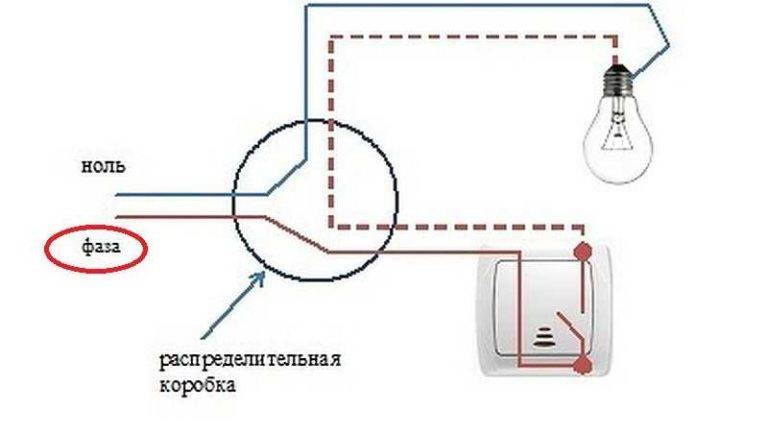

Откуда берется фаза на лампочке в данном случае? правильно, напрямую из коробки, в которую приходят и “нулевые” провода от выключателя. Но сначала её надо найти.

Любой электрик скажет, где должна находиться коробка – над выключателем. Но опытный электрик не будет столь уверен в ответе. Похоже, я становлюсь опытным…

Начал искать в очевидном месте. Индикатор скрытой проводки не помогал – там же шел провод до розетки. Раздолбал всю стену. Хотя громко сказано – под слоем штукатурки было что-то похожее на песочек. Чувствовал себя археологом, только кисточки не хватало.

Коробки нет. Провода уходят в потолочную плиту. Стена зря разломана. Хозяева в шоке.

Другие причины

Иногда свет может моргать по причине поломки энергоемкого электроприбора. Например, ТЭН водонагревательного бойлера может частично пробивать на заземлённый корпус, оставаясь при этом в работе. В результате такой скрытой неисправности напряжение в доме становится нестабильным, а лампочки мигают. Также возможен вариант, в котором электроприбор исправен, а причина кроется в слабом соединении контактов вилки и розетки.

Если свет в комнате моргает с частотой 100 Гц (заметно боковым зрением), то светильник подключен через полупроводниковый диод. Это один из способов продления срока службы лампочки и экономии электроэнергии, применяемый в освещении коридоров. Такое мигание света абсолютно безопасно с электрической точки зрения, но противопоказано для зрения.

Перепады в электросети могут быть вызваны неисправностью на магистральном участке или трансформаторной подстанции. В таком случае мигает свет во всех квартирах и домах, подключенных к данному участку. Решением этой проблемы должна занимается местная аварийная энергослужба.

Секрет длительного мигания ламп в квартирах и домах, расположенных в частном секторе, раскрывается просто. Проведение сварочных работ с использованием сварочного аппарата старого образца приводит к сильным просадкам напряжения у всех ближайших энергопотребителей. Бывает, что доказывать соседу-сварщику его неправоту бесполезно. Тогда лучше купить мощный стабилизатор, способный защитить всю электронную технику, а обычные лампочки заменить на светодиодные.

Популярные статьи  Что делать, если слабое напряжение в квартире?

Если дом освещается исключительно люминесцентными и светодиодными лампами, то скачки напряжения могут остаться незамеченными. Качественные КЛЛ и led лампы стабильно работают на пониженном (повышенном) напряжении. Мигание светодиодной лампы может появиться лишь в двух случаях: при включении её через диммер и при отсутствии встроенного стабилизатора тока, который поддерживает стабильное свечение при напряжении в сети ниже 200В. Подробно узнать о мигании светодиодных ламп можно в данной статье.

Ремонт других типов выключателей

Выше рассмотрен демонтаж и ремонт выключателя с двумя клавишами. Одноклавишные и трехклавишные приборы имеют сходное устройство, поэтому после ознакомления с пошаговой инструкцией проблем с их восстановлением возникнуть не должно. Видно, что приведенный на рисунке выключатель с одной клавишей отличается от двухклавишного лишь объединенной (а не раздельной) подвижной планкой крепления декоративных накладок. И разбирается он точно так же.

В чем причина, почему не работает выключатель с подсветкой?
Конструктив одноклавишного прибора.

Надо лишь иметь в виду, что конструктив приборов может немного отличаться от производителя к производителю. Но существуют и другие типы бытовых коммутационных элементов.

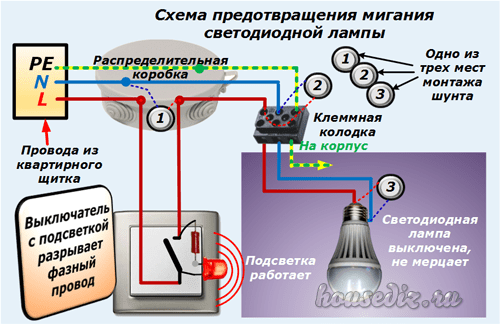

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт.

После этого ваша лампа перестанет моргать.

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.

Метод имеет большой минус.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Сборка и монтаж

Важно!! Если вы будете пускать профиль под углом, заранее продумайте где именно вы закрепите его. Длина отрезков профиля будет различаться если вы вы его повесите у стены либо у самого края ящиков. (для оптимальной подсветки рабочей зоны, рекомендую вешать профиль у края ящиков, так же это потребует меньшего количества материалов)

(для оптимальной подсветки рабочей зоны, рекомендую вешать профиль у края ящиков, так же это потребует меньшего количества материалов)

Учитывая все вышеперечисленное делаем замер и отрезаем алюминиевый профиль нужной нам длины и отрезков. Профиль лучше резать вместе с вставленным в него рассеивателем, чтобы угловые разрезы идеально совпадали. После обработайте острые края и заусенцы напильником или наждачной бумагой.

Нарезаем светодиодную ленту нужных отрезков, а также нарезаем и зачищаем соединительные провода.
Все припаиваем

Важно соблюдать полярность при пайке проводов к ленте и выключателю.

  • Если профиль состоит из одного куска, можно спаянную ленту вклеить сразу в профиль.
  • Если профиль состоит из 2-х кусков и более, будет монтироваться под углом и т.п. То вклеивать ленту лучше после того как вы прикрепили профиль к ящикам. В противном случае вы получите кучу головной боли при монтаже профиля к ящикам.

В заглушке проделываем отверстие для электрического кабеля и пропускаем его туда. Либо сверлим алюминиевый профиль насквозь и запускаем кабель внутрь ящика (если у вас подведено туда питание).

Монтируем профиль к ящикам любым из удобных способов, и вклеиваем светодиодную ленту, если еще не вклеена.

Вставляем рассеиватель в профиль.
Подключаем все провода к блоку питания

ВАЖНО. При подключении провода идущего от светодиодной ленты необходимо соблюдать полярность!! Закрепляем сам блок питания, включаем все в сеть. Ура!

Ура!

Неоновый индикатор

Во многих выключателях используют неоновую лампочку в качестве индикатора, она представляет собой чаще всего стеклянный баллон, заполненный неоном, в котором размещены на некотором расстоянии друг от друга два электрода.

Давление газа очень небольшое – несколько десятых долей мм ртутного столба. В такой среде между электродами при подаче на них напряжения возникает так называемый тлеющий разряд – это светятся ионизированные молекулы газа. В зависимости от рода газа цвет свечения может быть самым разным: от красного у неона, до сине-зеленого у аргона.

Неоновая лампа

На рисунке изображена миниатюрная неоновая лампочка, в электротехнике их чаще всего используют в качестве индикаторов наличия тока.

Светодиоды и питание

Светодиодную ленту стоит выбирать с мелким шагом диодов, это дает хорошую равномерность подсветки.

В своем варианте я использовал ленту фирмы MADIX, LED Strip 2835 120LED 12V IP20 12W со следующими характеристиками:

  • мощность: 12 ватт/метр (мощнее чем 12 Вт/метр брать не рекомендую, будет слишком ярко)
  • Количество светодиодов: 120 шт./метр
  • Рабочее напряжение: 12V DC
  • Температура света 4500-6000K (белый свет)
  • Стоимость

Блок питания (Драйвер) стоит выбирать чтобы его мощность перекрывала суммарную мощность ленты процентов на 30-40% Это положительно скажется на сроке его службы, а так же предотвратит нежелательный перегрев. Так же есть блоки питания которые защищены от воды.

В своем случае я использовал блок питания со следующими параметрами:

  • Рабочее напряжение: 12V DC
  • Мощность: 60 ватт
  • Влагозащита: отсутствует (IP20)
  • Стоимость

Ремонт удлинителя

В хозяйстве часто применяется удлинитель для подключения электроприборов, расположенных на большой удалённости от розеток. Их выпускают в виде сетевых фильтров, оборудованных включателем для нескольких розеток.

Демонтаж

Чтобы найти поломку, потребуется отключить удлинитель от сети и разобрать его. Определяют локализацию проблемы: колодка с розеткой, кабель или вилка. Если невозможно определить дефект сразу при осмотре, удлинитель необходимо разобрать. Все операции выполняются по следующему алгоритму:

  1. В нескольких местах прикручены винты, которые держат верхнюю крышку на плоском основании с проводом и сердцевинами розеток.
  2. Необходимо отвёрткой выкрутить все болты.
  3. Определить винты в отдельную ёмкость, чтобы не потерять в ходе ремонта.
  4. Открутить медные пластины, которые соприкасаются с проводами.

Замена и починка деталей

В зависимости от проблемы может быть несколько способов ремонта удлинителя:

  1. Если разорван провод, ищут место плохого контакта. Для этого подключается удлинитель к сети, в него вставляется настольная лампа или другой прибор, который будет сигнализировать о наличии в цепи тока звуком или светом. Провод необходимо выгибать в разных направлениях каждые 5 см и смотреть, на каком этапе загорится или заиграет подключённый прибор. Это место необходимо аккуратно вырезать, оголить провода, спаять или скрутить их попарно, обмотать изолентой отдельно друг от друга.
  2. Если проблема в вилке, то чаще всего требуется замена на новую, поскольку разрезать её и искать проблему — это более затратное мероприятие, чем его замена.
  3. Если проблема внутри корпуса с самими розетками удлинителя, сначала проверяют каждую из них на предмет контакта проводов с медной пластинкой. Если он плохой или отсутствует, необходимо надфилем затереть все контакты. Чаще всего эта операция исправляет проблему. Плотное прилегание пластин к вилке обязательно, поэтому нужно их подогнуть в нужном направлении.
Популярные статьи  Можно ли в потолочный светильник для люминисцентных ламп 1200 мм поставить уфо лампу с таким же цоколем и размером?

Использовать сетевой фильтр, в котором постоянно греется сигнальная лампочка-выключатель, небезопасно. Лучше отказаться от такого прибора или выполнить экстренный ремонт.

Сборка после починки

Для обратной сборки необходимо выполнить такие действия:

  1. Проверить расположение всех деталей внутри корпуса сетевого фильтра. Протестировать контакты на каждой розетке и со шнуром.
  2. Установить верхнюю крышку обратно.
  3. Прикрутить все винты, затягивая не очень сильно, чтобы не сорвать резьбу в пластиковом корпусе или не раскрошить его.
  4. Проверить работоспособность.

Диммирование светодиодных ламп: когда возникает мигание света

Следует четко представлять, что не все конструкции led ламп подвергаются внешнему способу управления своей яркости от диммера, а только те, которые специально разработаны для таких условий эксплуатации.

Диммируемая лампа имеет специальное обозначение на упаковке в виде знака ручки поворотного регулятора — диммера.

Если он не обозначен и отсутствует, то нет смысла подключать упрощенную модель: она станет мерцать, ибо не приспособлена к таким условиям работы с пониженным напряжением.

Однако при желании регулирования светового потока led диодов можно воспользоваться специальной конструкцией драйвера с встроенным диммером.

Сейчас производители стали выпускать даже универсальный диммер для энергосберегающих и светодиодных ламп Dimax 544 plus.

Насколько эффективно он работает, здесь разбирать не будем. Я постарался дать общее представление, как избавиться от мигания светодиодных ламп, которые не приспособлены к диммированию, но подключены для него.

Не предназначенные для работы от диммера лед лампы могут создавать мерцание освещения. Им просто не хватит уровня напряжения для работы низкокачественного драйвера питания.

Бытовые приборы и освещение

Освещение встроено в некоторые осветительные приборы: кухонные вытяжки, духовые шкафы, микроволновые печи. Мерцание в них порой является подтверждением неисправной работы бытового прибора. Чтобы установить причину изучают кабель в распределительном щитке, который питает конкретное устройство. Если вся остальная бытовая техника работает исправно, в проводке не было выявлено дефектов, причина кроется в самом приборе.

Нужно незамедлительно отключить устройство от напряжения. Следует попробовать заменить в нем лампочку и проверить контакты, возможно, они окислились и загрязнились.

Порядок ремонта

Итак, у вас не работает выключатель, вы решили отремонтировать его своими руками и уже подготовили нужный инструмент. Теперь переходим непосредственно к ремонту, который вам будет легче выполнить, руководствуясь этой пошаговой инструкцией:

  • Чтобы не допустить поражения током во время работы, в первую очередь квартиру нужно обесточить, выкрутив электрические пробки или выключив рубильник.
  • Убедиться в отсутствии напряжения, проверив индикаторной отверткой любую домашнюю розетку.
  • Произвести демонтаж выключателя света. Для этого необходимо снять декоративную крышку, дополнительно проверить отверткой-индикатором, что на устройство не подается ток, после чего выкрутить боковые винты крепления. Теперь корпус приспособления можно вытащить из подрозетника.
  • Отделить от выключателя света электрические кабели. Если устройство имеет две клавиши, желательно пометить маркером вводную жилу, иначе при обратном подключении их можно перепутать.
  • Разобрать корпус. Открывается доступ к контактам, которые обычно и являются причиной выхода выключателя из строя. Находятся они под зафиксированной винтами пластиковой клавишей.
  • Произвести визуальный осмотр контактов. Если на них обнаружен нагар, снимите его наждачкой, чтобы вернуть металлический блеск.

В чем причина, почему не работает выключатель с подсветкой?

Процедура ремонта на этом закончена. Теперь следует собрать переключатель в обратном порядке. Во избежание путаницы можно воспользоваться фотографиями, которые были сделаны при разборке изделия.

Что делать дальше

На момент написания статьи лампочка в ванной не горит.

Что планирую:

  1. Прозвонить линию от коробки к светильнику.
  2. Несмотря на то, что от коробки уходит алюминий, на светильник приходит медный гибкий провод. (На этом месте многие усмехнутся и скажут – с этого надо было начинать, что ты голову морочишь!) Кроме того, ещё есть лампочка над зеркалом над раковиной. Так вот, добраться до места этой скрутки. Для этого под светильником вырезать коронкой в плитке отверстие. Если повезёт, проблема будет обнаружена.
  3. Перетянуть провод в плите. Для этого: раздолбать стену в коридоре до отверстия в плите, в которое уходят провода на ванную. Просверлить перфоратором потолочную плиту, где должен проходить этот провод, перетянуть провода. Но всё равно, надо добраться до места скрутки, ведь лампа над зеркалом тоже должна гореть…

Зажгу – допишу статью. UPD: Пишу через несколько дней. Как выяснилось действительно пропал контакт под плиткой в ванной. Строители пару лет назад устроили подлянку. Какой ценой это было устранено – писать не хочется…

Вывод: Надо иметь опыт и интуицию чтобы не браться за некоторые дела. Или сразу договариваться о рисках и оплате.
