Передвижное электрооборудование: что это такое, определение, примеры, подключение

Содержание

Классификация по электробезопасности

Ранее мы уже рассмотрели классы электроинструмента по электробезопасности, где выяснили, что играют роль не только характеристики самого прибора, но и условия в которых он должен эксплуатироваться. Как бы надежно ни был защищен прибор, у него тоже есть срок эксплуатации и рекомендованные условия. С целью повысить эффективность и безопасность электроприборов были выведены нормы определения типа помещения.

Влажность не превышает 60%, а в атмосфере отсутствуют опасные химические соединения и обильная пыль. К такому разряду относятся жилые и офисные помещения, не требующие ремонта. К этому же классу можно отнести некоторые цеха, где круглосуточно соблюдаются нормы стерильности и порядка, с поддержанием климата.

Повышенным уровнем опасности в данном случае называется все, что выходит за рамки предыдущего примера. Если хотя бы один пункт не выполнен, помещению присваивается второй класс. Часто причиной этому становится влажность или близкое расположение токопроводящих поверхностей. В эту группу входят цеха, склады и т.п.

К третьему классу относятся особенно опасные строения, где влажность достигает порядка 100%, а в воздухе превышена концентрация токсичных веществ. Также к этому разряду автоматически попадает любое помещение с температурой свыше 35 градусов. Сюда относятся цеха вредного производства, а также любые крытые площадки.

Способы разводки проводов и кабелей

Выбор способа распределения проводов в домашней электрической сети очень серьезное и ответственное мероприятие. От этого во многом зависит, как в дальнейшем будет функционировать все электрооборудование квартиры.

Наиболее популярным способом разводки проводов считается подключение всех составляющих электрической сети через распределительные коробки. Такая монтажная схема предусматривает электрический щиток, устанавливаемый вне квартиры на лестничной площадке. В нем устанавливается электросчетчик и автоматические выключатели. Далее, от щитка прокладывается кабель с определенным сечением, который заводится в квартиру. От него с помощью распределительных коробок провода разводятся в каждое помещение по заранее составленной схеме.

Другой способ предполагает соединение звездой. При таком подключении каждая точка – розетка или осветительный прибор – питаются от отдельной кабельной линии. Каждая линия включается непосредственно в щиток, в большинстве случаев, совместно с отдельным автоматическим выключателем. Данный тип разводки отличается значительным увеличением количества проводов и кабелей, а также трудозатрат по их обустройству. В конечном итоге проект становится дороже. Однако, если полностью учесть все положительные и отрицательные стороны, то можно сделать вывод, что такая система значительно надежнее обычной и позволяет контролировать каждый элемент в электрической цепи.

Более дешевым подключением считается система «шлейф». Она похожа на вариант «звезда» и отличается возможностью подключения к одному кабелю сразу нескольких потребителей. Такой способ применяется в соответствии с индивидуальными особенностями помещений и всей квартиры. В любом случае, каждый из этих способов редко используется в чистом виде. Как правило в схемах применяются комбинированные варианты, что позволяет получить максимально эффективную и безопасную разводку домашней электропроводки.

1.7.159

В случае питания передвижной электроустановки от
стационарного источника питания для защиты при косвенном прикосновении должно
быть выполнено автоматическое отключение питания в соответствии с 1.7.79 с
применением устройства защиты от сверхтоков. При этом время отключения,
приведенное в табл.1.7.1, должно быть уменьшено вдвое либо дополнительно к
устройству защиты от сверхтоков должно быть применено устройство защитного
отключения, реагирующее на дифференциальный ток.

В специальных электроустановках допускается применение УЗО,
реагирующих на потенциал корпуса относительно земли.

При применении УЗО, реагирующего на потенциал корпуса
относительно земли, уставка по значению отключающего напряжения должна быть
равной 25 В при времени отключения не более 5 с.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа Краткое описание
2.710 81 В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68 Требования к размерам отображения элементов в графическом виде.
21.614 88 Принятые нормы  для планов электрооборудования и проводки.
2.755 87 Отображение на схемах коммутационных устройств и контактных соединений
2.756 76 Нормы для воспринимающих частей электромеханического оборудования.
2.709 89 Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85 Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Расчет электрических цепей

Рассчитать цепь – значит найти все токи в ней. Существуют разные методы расчета электрических цепей: законы Кирхгофа, метод контурных токов, метод узловых потенциалов и другие. Рассмотрим применение метода контурных токов на примере конкретной цепи.

Сначала выделим контуры и обозначим ток в них. Направление тока можно выбирать произвольно. В нашем случае – по часовой стрелке. Затем для каждого контура составим уравнения по 2 закону Кирхгофа. Уравнения составляются так: Ток контура умножается на сопротивление контура, к полученному выражению добавляются произведения тока других контуров и общих сопротивлений этих контуров. Для нашей схемы:

Популярные статьи  Какой статус имеют приборы учета, установленные в частных домах ранее, при наличии ПДУ, вынесенных за пределы дома?

Полученная система решается с подставкой исходных данных задачи. Токи в ветвях исходной цепи находим как алгебраическую сумму контурных токов

Какую бы цепь Вам ни понадобилось рассчитать, наши специалисты всегда помогут справится с заданиями. Мы найдем все токи по правилу Кирхгофа и решим любой пример на переходные процессы в электрических цепях. Получайте удовольствие от учебы вместе с нами!

Элементы электрических цепей, приборы

Номер на рисунке Описание Номер на рисунке Описание
1 Счетчик учета электроэнергии 8 Электролитический конденсатор
2 Амперметр 9 Диод
3 Вольтметр 10 Светодиод
4 Датчик температуры 11 Диодная оптопара
5 Резистор 12 Изображение транзистора npn
6 Реостат (переменный резистор) 13 Плавкий предохранитель
7 Конденсатор

УГО реле времени, кнопки, выключатели, концевые выключатели, часто используют при разработке схем электропривода.

Схематическое изображение плавкого предохранителя. При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента. Например, предохранитель и резистор имеют незначительные отличия. На схемах силовая линия изображается проходящей через предохранитель, резистор чертится без внутренних элементов.

Изображение автоматического выключателя на полной схеме

Контактный коммутационный аппарат. Служит автоматической защитой электрической сети от аварий, короткого замыкания. Приводится в действие механическим, либо электрическим способом.

Автоматический выключатель на однолинейной схеме

Трансформатор представляет собой стальной сердечник с двумя обмотками. Бывает одно и трехфазный, повышающий и понижающий. Также подразделяется на сухой и масляный, в зависимости от способа охлаждения. Мощность варьируется от 0.1 МВА до 630 МВА (в России).

УГО трансформаторов

Обозначение трансформаторов тока на полной (а) и однолинейной (в) схеме

Графическое обозначение электрических машин (ЭМ)

Электрические моторы, зависит от вида, способны не только потреблять энергию. При разработке промышленных систем, используют моторы, которые при отсутствии нагрузки генерируют энергию в сеть, тем самым сокращая затраты.

А — Трехфазные электродвигатели:

1 — Асинхронный с короткозамкнутым ротором

2 — Асинхронный с короткозамкнутым ротором, двухскоростной

3 — Асинхронный с фазным ротором

4 — Синхронные электродвигатели; генераторы.

В — Коллекторные электродвигатели постоянного тока:

1 — с возбуждением обмотки от постоянного магнита

2 — Электрическая машина с катушкой возбуждения

В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы. Последние два элемента уберегают сеть от «просадки» напряжения в сети.

УГО магнитного пускателя на схеме

Переключатели выполняют функцию коммутационного оборудования. Отключают и включают в работу определенные участки сети, по мере необходимости.

Графические обозначения в электрических схемах механических переключателей

Условные графические обозначения розеток и выключателей в электрических схемах. Включают в разработанные чертежи электрификации домов, квартир, производств.

Звонок на электрической схеме по стандартам УГО с обозначенным размером

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

  • Розеток – автомат на 25А и для комнат, и для кухни с санузлом
  • Освещения – использовать автомат на 10А
  • Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т.д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

  • Их следует располагать слева от входа
  • Розетки устанавливают в 40 см от пола. На кухне может быть иная высота расположения
  • Выключатели – на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

  • В ванной можно устанавливать розетку только при наличии трансформатора
  • Заземление розеток нельзя подключать к нулевому проводу
  • Для электрической плиты на кухне необходим автомат на 63 А
  • Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
  • Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
  • Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
  • К розеткам провод подводят снизу, а к выключателям – сверху
  • Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Измерение сопротивления изоляции

Эта процедура производится с помощью мегаомметра. Требования к прибору:

  • напряжение на выходе – 1000 В;
  • не истекшая дата очередной поверки (указывается на этикетке, закрепленной на корпусе прибора, после слов «Годен до…»);
  • отсутствие на корпусе прибора грязи и видимых механических повреждений (трещин, сколов).

Измерение производится бригадой из двух человек, группа по электробезопасности одного из них не должна быть ниже III. Перед началом работы нужно проверить мегаомметр.

Для этого нужно накоротко соединить выводы прибора, вращать рукоятку до тех пор, пока стрелка на шкале не приблизится к 0. Затем нужно разъединить выводы и снова вращать рукоятку. Стрелка прибора должна отклониться к ∞.

Порядок проведения измерений:

Выводы прибора присоединяются к штырям вилки испытываемого электроинструмента

Необходимо обратить внимание на то, чтобы наконечники выводов прибора не касались друг друга. В зависимости от типа мегаомметра, нужно вращать ручку прибора либо нажимать на кнопку в течение 1 минуты

Зафиксировать показания мегаомметра, измерение прекратить, выводы отсоединить.
Один из выводов прибора зафиксировать на штыре вилки инструмента, второй – на металлической детали корпуса инструмента. В течение 1 минуты проводить измерение, зафиксировать показание прибора, измерение прекратить.
Вывод прибора присоединить к другому штырю вилки инструмента, ранее присоединенный к металлической детали корпуса инструмента вывод прибора не трогать. Проводить измерение в течение 1 минуты, зафиксировать показание прибора, измерение прекратить, выводы отсоединить.

Популярные статьи  Как соединить медные провода сечением 6 и 10 мм.кв.?

Сопротивление изоляции считается нормальным, если измеренная величина превышает 0,5 Мом.

В том случае, если хотя бы одно из измерений показало меньшую величину сопротивления изоляции, проверяемый электроинструмент бракуется (запись «Неудовлетворительно» в соответствующей графе журнала).

Если все три измерения сопротивления изоляции инструмента показали удовлетворительный результат, в соответствующую графу журнала вносится запись, фиксирующая дату проведения испытания и его результат (удовлетворительно).

Разница между последовательным и параллельным соединением, преимущества и недостатки

Принципиальные отличия между последовательным и параллельным соединение проводников по ключевым электротехническим параметрам приведены в таблице:

Параметр/тип соединения Последовательное Параллельное
Электросопротивление Равняется сумме электросопротивлений всех электропотребителей. Меньше значения электросопротивления каждого отдельного из подключенных электроприборов.
Напряжение Равняется совокупному вольтажу всех электропотребителей. Одинаковая величина на всех участках электроцепи.
Сила тока Одинаковая величина на всех участках электроцепи. Равняется совокупному значению токов на каждом из приборов.

Передвижное электрооборудование: что это такое, определение, примеры, подключение

За счет своих особенностей каждый из типов сборки цепей имеет свои преимущества и недостатки. Это позволяет использовать данные способы для решения разных электротехнических задач.

Плюсы и минусы последовательного соединения

Основными преимуществам электроцепей из последовательно соединенных приборов являются их следующие особенности:

  • простота проектирования и построения схемы;
  • низкая стоимость комплектации;
  • возможность подключения приборов, рассчитанных на меньшее рабочее напряжение, по сравнению с номинальным напряжением сети;
  • выполнение функции регулирования тока – обеспечивает равномерные нагрузки на все приборы.

Передвижное электрооборудование: что это такое, определение, примеры, подключение

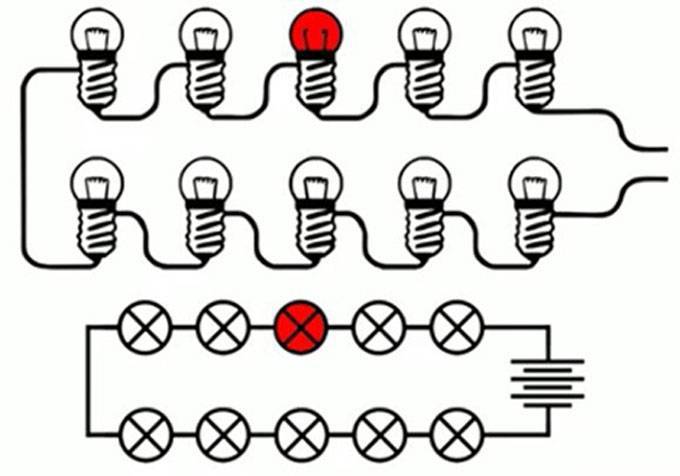

Однако у этого способа компоновки электросхемы есть и серьезные недостатки. Главным из них является ненадежность цепи из последовательно соединенных проводников. При выходе из строя любого из подключенных приборов, происходит отключение всей цепи.

Передвижное электрооборудование: что это такое, определение, примеры, подключение

Кроме того, минусом является снижение напряжения при увеличении количества подключенных потребителей. Примером может служить последовательное соединение нескольких ламп. Чем больше осветительных приборов подключено таким способом к источнику электропитания, тем менее яркий свет они будут давать.

Плюсы и минусы параллельного соединения

При использовании параллельного соединения проводников обеспечиваются такой набор преимуществ:

  • стабильность напряжения на электроприборах, вне зависимости от их числа;
  • возможность включения или отключения отдельных участков в нужный момент без нарушения работы всей электроцепи;
  • надежность – при выходе одного или нескольких компонентов из строя сама электроцепь продолжает сохранять работоспособность.

Передвижное электрооборудование: что это такое, определение, примеры, подключение

Недостатком является более сложный расчет и сложная схема, использование которой повышает стоимость комплектации электросети.

Не допускается подключение приборов, с номинальным рабочим вольтажом меньше сетевого. Параллельное соединение аккумуляторов с разным значением вольтажа связано с перетеканием тока в АКБ с меньшей его величиной, что может вызывать ускоренный износ батареи.

Стандартные элементы принципиальной схемы автомобиля

Приступим же, наконец, к рассмотрению элементов схемы и научимся ее читать.

Стандартные цепи питания и соединение элементов

Цепи питания – элементы схемы передающие ток, изображаются линиями: в верхней части схемы изображены цепи с положительным потенциалом (“плюс” аккумулятора), а внизу – с нулевым, т.е. земля (или “минус” аккумулятора).

Передвижное электрооборудование: что это такое, определение, примеры, подключениеЦепь 30 – идет от плюсовой клеммы аккумулятора, 15 – от аккумулятора через замок зажигания – “Зажигание 1”Передвижное электрооборудование: что это такое, определение, примеры, подключениеЦепь под номером 31 – заземление

Некоторые провода также имеют цифровое обозначение в месте подключения к устройству, это цифровое обозначение позволяет не прослеживая цепь определить откуда он идет. Эти обозначение объединены в стандарте DIN 72552 (часто используемые значения):

Передвижное электрооборудование: что это такое, определение, примеры, подключение
Для удобства, соединения между элементами на цветных схемах изображены разными цветами, соответствующими цветам проводов, а на некоторых схемах также указывается сечение провода. На черно-белых схемах цвета соединений обозначаются буквами:

Передвижное электрооборудование: что это такое, определение, примеры, подключение

Передвижное электрооборудование: что это такое, определение, примеры, подключение

Иногда можно встретить пустую окружность в узле – это означает, что данное соединение зависит от комплектации автомобиля, линии при этом, как правило, подписаны.

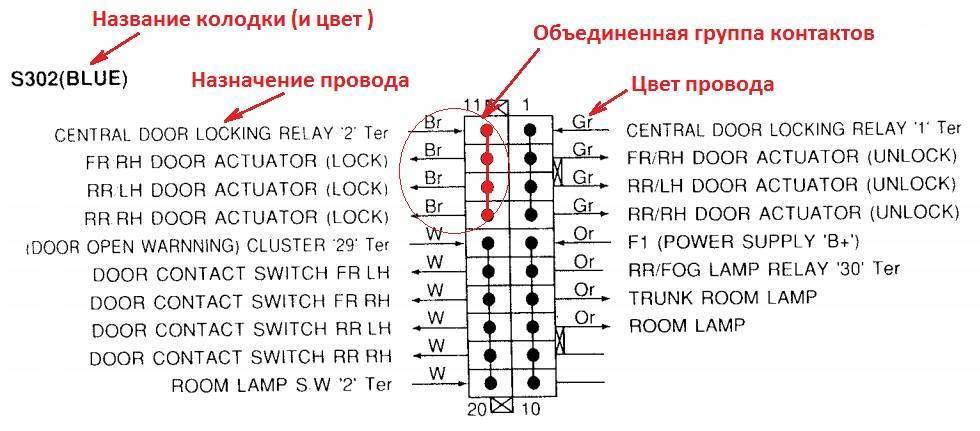

Обозначение разъемов на электросхеме – коннекторы

Пин №2 разъема С301 соединяется с пином №9 разъема С104, который, в свою очередь, идет в пин №3 разъема С107

Провода в автомобильной электропроводке соединяются несколькими способами, и один из них – разъемы (Connector). Обозначаются разъемы буквой “С” и порядковым номером. На рисунке слева вы видите схематическое изображение соединений участков провода через разъемы. Вообще, правильнее говорить не “пин №2”, а “терминал №2”, если встретите в схеме такое понятие, то теперь будете знать, что это порядковый номер соединения (контакта) в разъеме.

Передвижное электрооборудование: что это такое, определение, примеры, подключение Ну а на этом рисунке видно, как нумеруются контакты в разъемах и как правильно их считать, чтобы узнать где какой пин. Контакты нумеруются со стороны “мамы” с верхнего угла слева на право построчно. Со стороны “папы”, соответственно, зеркально.

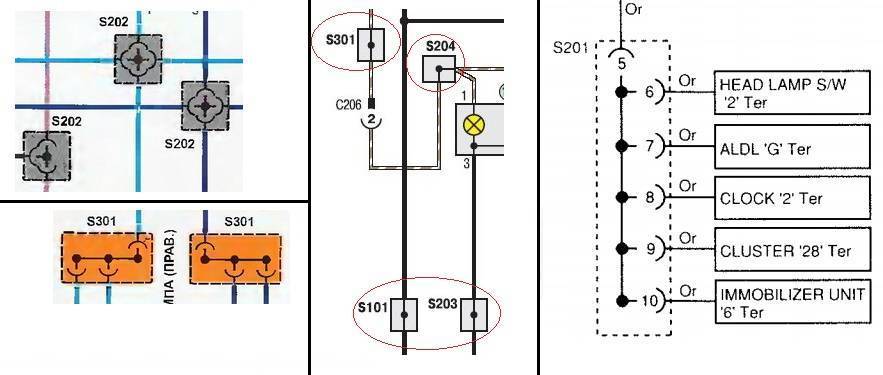

Соединение проводов в автомобиле – соединительные колодки (Splice)

Передвижное электрооборудование: что это такое, определение, примеры, подключение

Помимо разъемов (Connectors) провода в автомобиле соединяются при помощи пакета перемычек или соединительных колодок ( в электросхемах на английском – Splice). Обозначаются соединительные колодки, как вы видите на рисунке, буквой “S” и порядковым номером, например: S202, S301.

Передвижное электрооборудование: что это такое, определение, примеры, подключениеВ некоторых электросхемах есть отдельное описание каждой колодки и расписано назначение проводов, подводимых к ней. Главная отличительная особенность колодки (Splice) от разъема (Connector) в том, что соединяется группа проводов: есть один входящий провод и группа исходящих потребителей, как правило, это шины питания.

Обозначение предохранителей на электросхемах

Передвижное электрооборудование: что это такое, определение, примеры, подключение Еще один элемент электрической схемы, передающий энергию – предохранитель.  Предохранители в автомобиле имеют два обозначения: Ef – предохранитель в моторном отсеке (engine fuse) и F (fuse) – предохранитель в салоне автомобиля. Как и во всех других случаях, после обозначения идет порядковый номер предохранителя и номинал тока ( в Амперах), на который он рассчитан. Все предохранители расположены рядом – в блоках предохранителей и реле.

Передвижное электрооборудование: что это такое, определение, примеры, подключение

Обозначение автомобильных реле: распиновка, контакты

Передвижное электрооборудование: что это такое, определение, примеры, подключение

Автомобильное реле имеет обычно 4 или 5 контактов, которые имеют стандартную нумерацию (но бывают и случаи, когда нумерация не совпадает). Два контакта при этом являются управляющими: 85 и 86, а остальные коммутируют контакты, по которым проходят значительные токи. Реле,  как и предохранители, располагаются, в основном, в блоках под капотом и в салоне, но бывают случаи навесного монтажа реле в любом непредсказуемом месте, особенно при самостоятельной установке кем-либо.

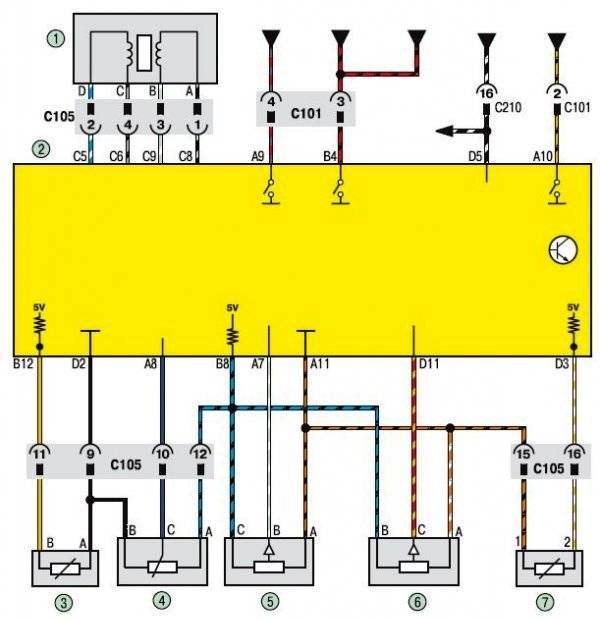

Условные обозначения автомобильных датчиков на схемах

Передвижное электрооборудование: что это такое, определение, примеры, подключение

  1. Датчик холостого хода (ДХХ)
  2. Электронный блок управления (ЭБУ) двигателем
  3. Датчик температуры охлаждающей жидкости
  4. Датчик положения дроссельной заслонки (ДПДЗ)
  5. Датчик абсолютного давления воздуха во впускном коллекторе  (ДАД)
  6. Датчик давления в системе кондиционирования
  7. Датчик температуры воздуха во впускном коллекторе

На схеме выше представлены далеко не все датчики, которые могут быть в автомобиле. Условное обозначение датчиков также может отличаться, но все они обычно подписаны, как и все другие элементы, преобразующие энергию в электрической сети автомобиля.

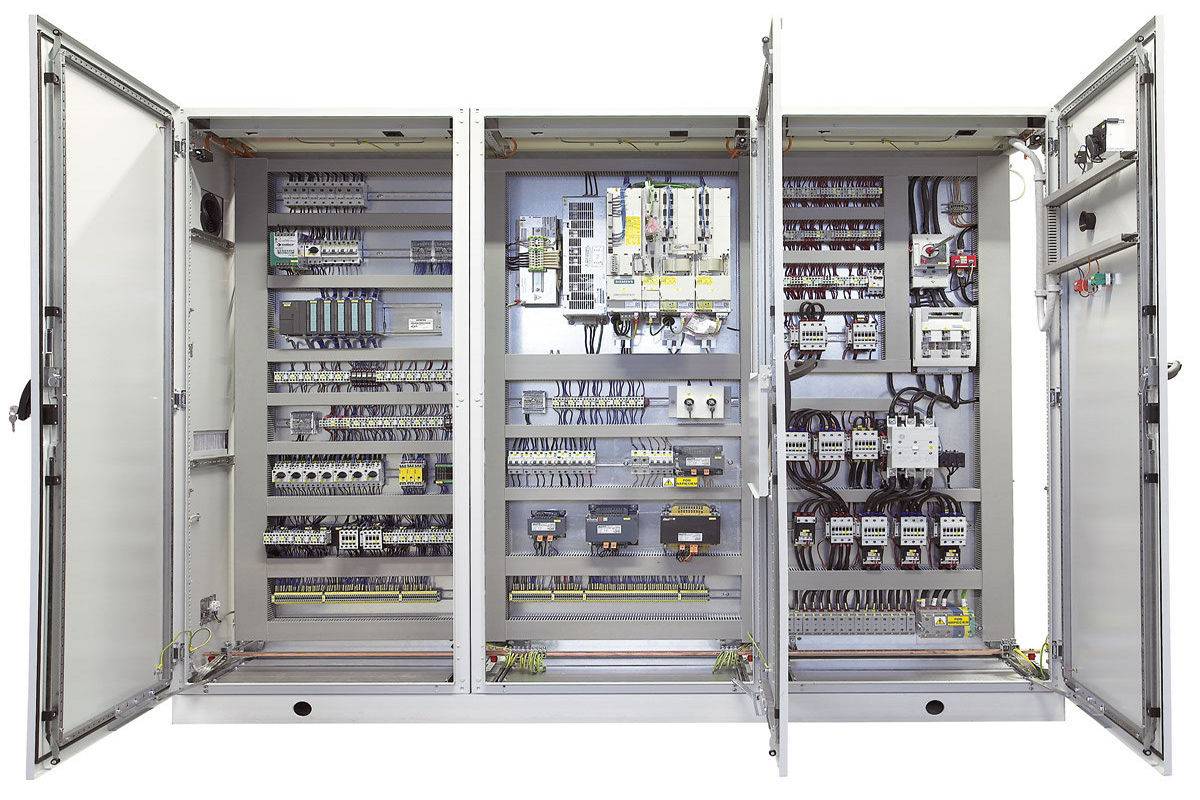

Распределение потребителей по группам

Кроме соединений и подключений, большое значение имеет распределение всех потребителей, находящихся в квартире, по отдельным группам, в соответствии с их предназначением. Обычно монтажная схема выполняется на разных листах, где каждый лист соответствует одной группе.

Подобная разбивка будет еще более эффективной, когда каждая группа потребителей подключается к отдельному автоматическому выключателю. При таком техническом решении в дальнейшем становится возможно проводить ремонт электрооборудования не отключая электроэнергию полностью, а только в той части квартиры, где будут выполняться работы. Кроме того, раздельные линии обладают еще одним важным преимуществом: для них не требуется кабеля с большой мощностью, способного выдерживать высокие нагрузки. Подобные нагрузки обязательно возникают при подключении к одной линии сразу нескольких потребителей.

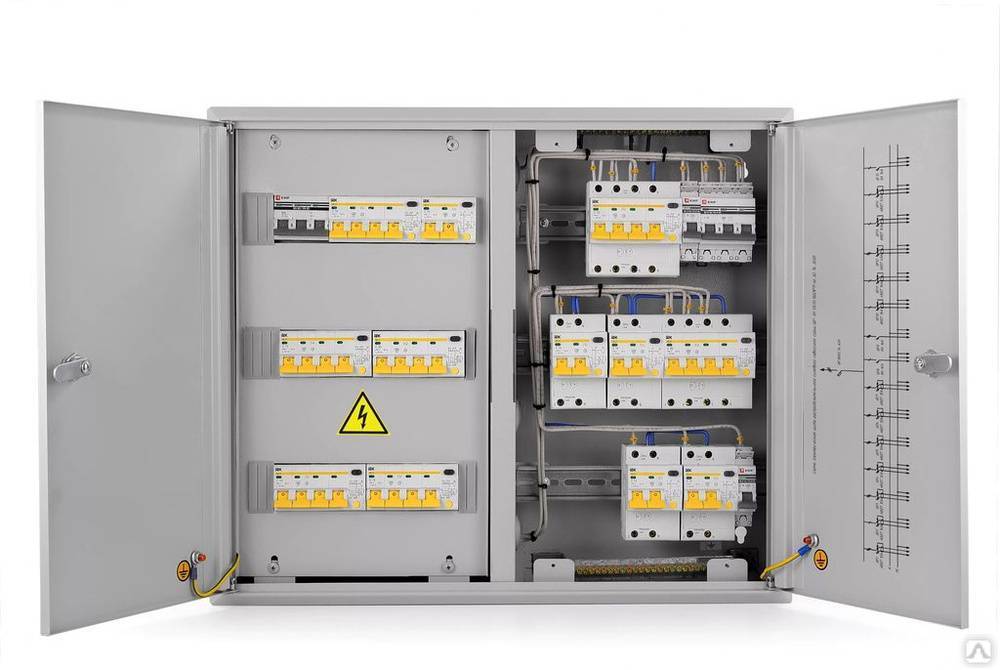

Электрический щиток, расположенный непосредственно в квартире, дает возможность подключения каждого потребителя к отдельному автомату. Такая схема делает эксплуатацию сети удобной и безопасной, заранее решая все проблемы, которые могут возникнуть в дальнейшем.

Стандартное разделение по группам может быть следующим:

  • Только освещение для жилых комнат, кухни и коридоров.
  • Подключение питания к жилым комнатам.
  • Подключение питания к кухне и коридорам.
  • Отдельно подключаются освещение и питание к помещениям с повышенной влажностью – ванной и санузлу. Данная группа должна быть выделена, поскольку к ней предъявляются повышенные требования.
  • Если на кухне имеется электроплита, то ее необходимо подключить к отдельной линии.

Дополнительная безопасность обеспечивается путем установки на каждую группу отдельного устройства защитного отключения (УЗО), которое известно еще как выключатель дифференциального тока. Эти приборы в обязательном порядке устанавливаются на линии кухни и санузла.

После формирования групп, определяются места, где будут подключаться основные потребители электроэнергии. К ним относятся электроплиты, стиральные машины, водонагреватели, кондиционеры, посудомоечные машины и духовки. Места установки розеток, выключателей, осветительных приборов и распределительных коробок отмечаются на предварительной схеме электрооборудования квартиры. Далее выполняется условное соединение проводов, а их длина на каждом участке также отмечается на схеме.

После предварительных набросков, составляется чистовой вариант схемы. Она наносится на точный план помещений: электрические приборы обозначаются специальными условными знаками, а провода отмечаются разноцветными линиями, чтобы можно было отличить друг от друга силовые кабели, освещение и заземление. На схеме должно присутствовать максимальное количество размеров. Отмечаются площади комнат, расстояния от проводов до конструктивных элементов помещений, систем отопления и водоснабжения. Подробная схема позволяет не только существенно ускорить ремонт, но и выполнить расчет всех необходимых материалов и затрат.

Дата следующего испытания, проверки

Выше упоминалось о периодичности проведения проверок. Подробнее стоит остановиться на тех случаях, когда испытания проводятся чаще, чем один раз в полгода. Это становится необходимым при условии активной эксплуатации переносного электроинструмента, сроки определяются ответственным за электрохозяйство.

Как определить дату следующего испытания: к текущей дате прибавить 6 месяцев (или количество, определенное ответственным за электрохозяйство) и внести запись в соответствующую графу журнала.

Предлагаем также ознакомиться с оформлением и ведением таких журналов на предприятии: регистрации служебных записок, входящей и исходящей документации, трудовых договоров, приказов по основной деятельности и вводного инструктажа. А для тех, кто отвечает за ведение книги учета бланков строгой отчетности, выдачи трудовых книжек, рабочего времени и огнетушителей, мы подготовили отдельные статьи.

Техническое обслуживание электроустановок

Это важная процедура, поддерживающая всю электросеть в рабочем, бесперебойном состоянии. Электроустановки обеспечивают энергией различные объекты – от промышленного производства, до рядового магазина или частного дома. Если происходит сбой или неисправность в конструкции, это может привести к огромным убыткам для каждого объекта. Именно поэтому техобслуживание должно проводиться регулярно и часто.

К обслуживанию электрической установки допускаются только те работники, чьи знания и опыт в области электробезопасности полностью проверены. Они также проходят обязательный инструктаж и получают удостоверение. Как именно должно проходить обслуживание электротехнического оборудования:

  • Заключается договор с юридической компанией по техническому обслуживанию, где четко расписан регламент и сроки, в которые должна быть обслужена электроустановка.
  • Осмотр оборудования на регулярной плановой основе – проводится визуально и с разборкой, если требуется. Сюда входит также удаление пыли, протирка, поддержание в чистоте.
  • Техническое обслуживание при сбое или необходимости подключать резервное питание. Устранение видимых повреждений.
  • Внеочередные срочные ремонтные работы.
  • Испытание исправности всех элементов установки и проводов.
  • Контроль схем по электроснабжению и их исправности.
  • Постоянный контроль за всеми этапами работы электрической установки. Внешние осмотры и проверки.

Подводя итоги, каждый этап при обслуживании электроустановок обязан быть зафиксирован. Документально подтверждается, что, как и когда было сделано – все проведенные мероприятия. Частота планового осмотра – не меньше 1 раза в месяц, но некоторые предприятия проводят реже из-за условий эксплуатации. Юридически запрещено, чтобы электроустановка проходила техническое обслуживание реже одного раза в квартал. Чем крупнее предприятие, тем чаще ТО требуется. Больше информации об электрооборудовании читайте на сайте !

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
