Калькулятор для расчета электромагнитной силы

Расчет силы тока по мощности, напряжению, сопротивлению

Бесплатный калькулятор расчета силы тока по мощности и напряжению/сопротивлению – рассчитайте силу тока в однофазной или трехфазной сети в ОДИН КЛИК! Если вы хотите узнать как рассчитать силу тока в цепи по мощности, напряжению или сопротивлению, то предлагаем воспользоваться данным онлайн-калькулятором. Программа выполняет расчет для сетей постоянного и переменного тока (однофазные 220 В, трехфазные 380 В) по закону Ома. Рекомендуем без необходимости не изменять значение коэффициента мощности (cos φ) и оставлять равным 0.95. Знание величины силы тока позволяет подобрать оптимальный материал и диаметр кабеля, установить надежные предохранители и автоматические выключатели, которые способны защитить квартиру от возможных перегрузок. Нажмите на кнопку, чтобы получить результат.

Смежные нормативные документы:

  • СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа»
  • СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»
  • СП 76.13330.2016 «Электротехнические устройства»
  • ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»
  • ГОСТ 10434-82 «Соединения контактные электрические. Классификация»
  • ГОСТ Р 50571.1-93 «Электроустановки зданий»

Калькулятор расчета электромагнита постоянного тока

Расчет электромагнитного привода постоянного тока с втяжным якорем

1. Конструкция привода

Конструкция электромагнитного привода (ЭМП) постоянного тока с втяжным якорем показана на рис. 1.1.

Калькулятор для расчета электромагнитной силы

Рис. 1.1. Конструкция ЭМП постоянного тока с втяжным якорем.

ЭМП состоит из цилиндрического стального корпуса, в который помещается токопроводящая (обычно медная) обмотка, представляющая собой цилиндрический соленоид. С обоих сторон корпус закрывается стальными крышками. На одну из крышек устанавливается стальная вставка. В отверстие другой крышки вставляется стальной якорь. Между якорем и сердечником должен оставаться рабочий зазор. Величина рабочего зазора определяет максимальный ход якоря. При пропускании электрического тока через обмотку якорь создает тяговое усилие, стремясь втянуться внутрь обмотки. Для возврата якоря в исходное положение при отключении тока может использоваться пружина (на чертеже не показана).

2. Постановка задачи

Необходимо рассчитать зависимость максимального тягового усилия ЭМП от хода якоря. На рис. 2.1 показан чертеж ЭМП с обозначением размеров.

Калькулятор для расчета электромагнитной силы

Рис. 2.1. Чертеж ЭМП.

R0 — радиус вставки (якоря) H0 — высота вставки R1 — внутренний радиус соленоида R2 — внешний радиус соленоида (внутренний радиус корпуса привода) H — высота соленоида l — фактор упаковки j — плотность тока в обмотке Rd — внешний радиус корпуса привода Hd — высота корпуса привода Z — рабочий зазор X — перемещение якоря от начального положения U — напряжение питания привода I — величина тока в проводе обмотки F — усилие, развиваемое якорем привода

3. Расчет допустимой плотности тока в обмотках

От плотности тока в обмотке зависит мощность тепловыделения и, соответственно, температура обмотки. Эта температура не должна превышать допустимой для данной марки провода. Расчет температуры внутри обмотки и, соответственно, допустимой плотности тока в обмотках можно произвести методом конечных элементов . Величина допустимой плотности тока в проводах обмоток зависит от конструкции ЭМП и для соленоидов с толщиной обмотки (R2 — R1) до 20 — 30 мм может достигать 5 . 8 А/мм 2 при длительной работе в воздушной среде температурой до 40 0 C.

Если фактор упаковки принять равным 0.6, то при плотности тока в обмоточном проводе 5 А/мм 2 плотность тока в самой обмотке составит 5 ∙ 0.6 = 3 А/мм 2 . При этом превышение температуры обмотки над температурой окружающей среды будет не более 60 0 C, а теплостойкость изоляции обмоточного провода должна быть примерно 100 0 C.

Определение силы тока приборами

Измерение рассматриваемых характеристик цепи может быть осуществлено при помощи разнообразных приборов, которые активно применяются в практической деятельности:

Магнитоэлектрический способ замеров – применяется при расчете показателя для постоянного тока. Этот метод обеспечивает высокую точность измерений за счет высокого уровня чувствительности. При этом расход электроэнергии будет незначительным.

Калькулятор для расчета электромагнитной силы

Электромагнитный – позволяет определить силу как переменного, так и постоянного тока посредством трансформационных преобразований из поля электромагнитного типа в сигнал, который излучает магнитомодульный датчик.

Косвенный подход к замерам предполагает необходимость использования вольтметра. Этот прибор идентифицирует параметры напряжения при конкретных значениях сопротивления.

Калькулятор для расчета электромагнитной силы

В наибольшей степени применение в практической деятельности нашло такое устройство, как амперметр. В процессе применения необходимо подключить прибор в разрыв электроцепи в месте, где необходимо произвести замеры электрозаряда, проходящего за указанный период времени по сечению провода. Если возникает задача замерить параметр силы электричества малой величины, то необходимо задействовать миллиамперметр, микроамперметр или гальванометр. Эти аппараты подключаются к цепи в том месте, где возникает необходимость вычисления силы тока. Причем подключать можно и последовательно, и параллельно.

Измерение силы тока позволяет произвести точное вычисление параметра мощности. А этот показатель, в свою очередь, имеет значение, когда вы хотите гарантировать работоспособность проводки и обезопасить свою бытовую технику.

Воспользуйтесь другими онлайн калькуляторами:

  • Расчет веса электрического кабеля
  • Перевод Ватт в Амперы
  • Расчет катушки индуктивности
  • Расчет потерь напряжения
  • Онлайн расчет сечения кабеля

Применение закона Ома на практике

На практике часто приходится определять не силу тока I, а величину сопротивления R. Преобразовав формулу Закона Ома, можно рассчитать величину сопротивления R, зная протекающий ток I и величину напряжения U.

Популярные статьи  Диммер: применение, подключение, принцип работы
  Онлайн калькулятор для определения величины сопротивления
  Напряжение, В:
  Величина тока, А:


Величину сопротивления может понадобится рассчитать, например, при изготовлении блока нагрузок для проверки блока питания компьютера. На корпусе блока питания компьютера обычно есть табличка, в которой приведен максимальный ток нагрузки по каждому напряжению. Достаточно в поля калькулятора ввести данные величины напряжения и максимальный ток нагрузки и в результате вычисления получим величину сопротивления нагрузки для данного напряжения. Например, для напряжения +5 В при максимальной величине тока 20 А, сопротивление нагрузки составит 0,25 Ом.

Расчет обмоток электромагнитов

В результате расчета магнитной цепи определяется не­обходимая МДС обмотки. Обмотка должна быть рассчитана таким образом, чтобы, с одной стороны, обеспечить требуе­мую МДС, а с другой — чтобы ее максимальная темпера­тура не превышала допустимой для используемого класса изоляции.

В зависимости от способа включения различают обмот­ки напряжения и обмотки тока. В первом случае напряже­ние, приложенное к обмотке, постоянно по своему действу­ющему значению, во втором — сопротивление обмотки электромагнита намного меньше сопротивления остальной части цепи, которым и определяется неизменное значение тока.

Расчет обмотки электромагнита постоянного тока.

На рис. 4.8 показаны магнитопровод и катушка электро­магнита. Обмотка 1 катушки выполняется изолированным проводом, который наматывается на каркас 2.

Катушки могут быть и бескаркасными. В этом случае витки обмотки скрепляются ленточной или листовой изоляцией либо заливочным компаундом.

Для расчета обмотки напряжения должны быть заданы напряжение и МДС.

Сечение обмоточного провода находим, исходя из потребной МДС:

, (4.13)

откуда , (4.14)

где — удельное сопротивление; — сред­няя длина витка (рис. 4.8); — сопротивление обмотки, равное .

Из (4.13) следует, что при неизменной средней длине витка и заданном МДС определяется произведением .

Если при неизменном напряжении и средней дли­не витка требуется увеличить МДС, то необходимо взять провод большего сечения. При этом обмотка будет иметь меньшее число вит­ков. Ток в обмотке возрас­тет, так как сопротивление ее уменьшится за счет уменьшения числа витков и увели­чения сечения провода.

По найденному сечению с помощью таблиц сортаментов находится ближайший стан­дартный диаметр провода.

Мощность, выделяющаяся в обмотке в виде тепла, определяется следующим образом: .

Число витков обмотки при заданном сечении катушки определяется коэффициентом заполнения по меди , где – площадь, зани­маемая медью обмотки; – сечение обмотки по меди. Число витков. Тогда мощность, потребляемая обмоткой, определится выражением

Для расчета обмотки тока исходными параметрами яв­ляются МДС и ток цепи .

Число витков обмотки нахо­дится из выражения . Сечение провода можно выбрать исходя из рекоменду­емой плотности тока, равной 2…4 А/мм2 для продолжитель­ного, 5…12 А/мм2 для повторно-кратковременного, 13…30 А/мм2 для кратковременного режимов работы.

Эти значения можно увеличить примерно в 2 раза, если срок службы обмотки и электромагнита не превышает 500 ч. Площадь окна, занимаемого рядовой обмоткой, определяется числом витков и диаметром провода

Зная , можно определить среднюю длину витка, сопротивление обмотки и потери в ней. После этого может быть проведена оценка нагрева обмотки.

Расчет обмотки электромагнитов переменного тока.

Исходными данными для расчета обмотки напряжения являются амплитуды МДС, магнитного потока и напряжение сети. Напряжение сети уравновешивается активным и реактивным падениями напряжения

, (4.15)

где и – действующие значения напряжения и тока, соответственно.

Поскольку ток и сопротивление могут быть рассчитаны только после определения числа витков, то формула (4.15) не позво­ляет сразу найти все параметры обмотки. Задача решает­ся методом последовательных приближений.

Так как активное падение напряжения значительно меньше реактивного, то в начале расчета принимают .

Тогда число витков обмотки .

Поскольку при расчете мы пренебрегли активным па­дением напряжения, то действительное число витков дол­жно быть несколько меньше. Обычно . Тогда .

Сечение провода определяют, задавшись плотностью тока в зависимости от режима работы. Выбрав стандартный диаметр и способ ук­ладки провода, находим коэффициент заполнения и пло­щадь окна обмотки .

После этого определяем среднюю длину витка и активное сопротивление обмотки .

Если после подстановки полученных данных в (4.15) ле­вая часть отличается от правой более чем на 10 %, то не­обходимо варьировать число витков до получения удовле­творительного совпадения.

После расчетапроводится проверка обмотки на на­грев. Расчет ведется так же, как и для обмоток постоянно­го тока.

Особенностью является нагрев магнитопровода за счет потерь от вихревых токов и гистерезиса. Отвод вы­деляемого в обмотке тепла через сердечник затруднен, точка с максимальной температурой лежит на внутрен­нем радиусе обмотки. Для улучшения охлаждения стре­мятся увеличивать поверхность торцов катушки при умень­шении ее длины.

Принцип работы устройства

Трансформатор — это электротехническое устройство, предназначенное для передачи энергии без изменения её формы и частоты. Используя в своей работе явление электромагнитной индукции, устройство применяется для преобразования переменного сигнала или создания гальванической развязки. Каждый трансформатор собирается из следующих конструктивных элементов:

  • сердечника;
  • обмотки;
  • каркаса для расположения обмоток;
  • изолятора;
  • дополнительных элементов, обеспечивающих жёсткость устройства.

Калькулятор для расчета электромагнитной силы

В основе принципа действия любого трансформаторного устройства лежит эффект возникновения магнитного поля вокруг проводника с текущим по нему электрическим током. Такое поле также возникает вокруг магнитов. Током называется направленный поток электронов или ионов (зарядов). Взяв проволочный проводник и намотав его на катушку и подключив к его концам прибор для измерения потенциала можно наблюдать всплеск амплитуды напряжения при помещении катушки в магнитное поле. Это говорит о том, что при воздействии магнитного поля на катушку с намотанным проводником получается источник энергии или её преобразователь.

Популярные статьи  Какие бывают группы по электробезопасности?

В устройстве трансформатора такая катушка называется первичной или сетевой. Она предназначена для создания магнитного поля. Стоит отметить, что такое поле обязательно должно всё время изменяться по направлению и величине, то есть быть переменным.

Классический трансформатор состоит из двух катушек и магнитопровода, соединяющего их. При подаче переменного сигнала на контакты первичной катушки возникающий магнитный поток через магнитопровод (сердечник) передаётся на вторую катушку. Таким образом, катушки связаны силовыми магнитными линиями. Согласно правилу электромагнитной индукции при изменении магнитного поля в катушке индуктируется переменная электродвижущая сила (ЭДС). Поэтому в первичной катушки возникает ЭДС самоиндукции, а во вторичной ЭДС взаимоиндукции.

Количество витков на обмотках определяет амплитуду сигнала, а диаметр провода наибольшую силу тока. При равенстве витков на катушках уровень входного сигнала будет равен выходному. В случае когда вторичная катушка имеет в три раза больше витков, амплитуда выходного сигнала будет в три раза больше, чем входного — и наоборот.

От сечения провода, используемого в трансформаторе, зависит нагрев всего устройства. Правильно подобрать сечение возможно, воспользовавшись специальными таблицами из справочников, но проще использовать трансформаторный онлайн-калькулятор.

Калькулятор для расчета электромагнитной силы

Отношение общего магнитного потока к потоку одной катушки устанавливает силу магнитной связи. Для её увеличения обмотки катушек размещаются на замкнутом магнитопроводе. Изготавливается он из материалов имеющих хорошую электромагнитную проводимость, например, феррит, альсифер, карбонильное железо. Таким образом, в трансформаторе возникают три цепи: электрическая — образуемая протеканием тока в первичной катушке, электромагнитная — образующая магнитный поток, и вторая электрическая — связанная с появлением тока во вторичной катушке при подключении к ней нагрузки.

Правильная работа трансформатора зависит и от частоты сигнала. Чем она больше, тем меньше возникает потерь во время передачи энергии. А это означает, что от её значения зависят размеры магнитопровода: чем частота больше, тем размеры устройства меньше. На этом принципе и построены импульсные преобразователи, изготовление которых связано с трудностями разработки, поэтому часто используется калькулятор для расчёта трансформатора по сечению сердечника, помогающий избавиться от ошибок ручного расчёта.

Эквивалентная схема реальной катушки индуктивности

Каждый дроссель можно представить в виде эквивалентной схемы.

Данная схема состоит из элементов:

  • Rw – сопротивление обмотки с выводами;
  • L – индуктивность;
  • Cw – паразитная ёмкость;
  • Rl – сопротивление потерь.

Изготавливая индуктивный элемент, стремятся снизить величину сопротивления потерь, паразитную ёмкость. При работе катушки на низкой частоте учитывают сопротивление её обмотки Rw. На таких частотах действуют токи большой величины.

Калькулятор для расчета электромагнитной силы
Эквивалентная схема дросселя

Правильно рассчитанная катушка индуктивности будет иметь высокую добротность (180-300) и стабильность работы при влиянии внешних условий (температуры и влажности). Зная способы различной намотки и манипуляции с шагом, можно уменьшить влияние паразитных факторов.

Калькулятор электромагнитной силы

Формула расчета электромагнитной силы:

F = (n x i) 2 x магнитная постоянна x S / (2 x lср 2 )

  • F = Сила,
  • i = Ток,
  • lср = Длина зазора между соленоидом и куском металла,
  • S = Площадь сечения электромагнита
  • n = Количество витков,
  • Магнитная постоянная = 4 x PI x 10 -7 .

Было ли это полезно?

Почему тут нет магнитной проницаемость сердечник а?

Единственно недостаток — односторонний куркулятор, нельзя выбирать неизвестное из сила, ток, витки и т.д. Мне нужно было прикинуть, сколько мотать, чтобы сила была 1000 Н.

фигня ваш калькулятор

Фигня скорее твои познания, что именно считает данная формула нужно знать! https://g.io.ua/img_aa/large/4168/51/41685189.jpg вот данная формула в учебнике.

Я не пойму тут величины указываются в мм2 см2 или в м2?

всё отлично считает.Считал сам по формулам , всё сходится.Напряжение здесь учитывать ненужно ведь магнитное поле зависит то тока и количества витков а сила притяжения зависит от силы поля,сечения сердечника и зазора сердечника

Ввёл данные для втягивающей катушки автоматической загрузки снарядов пушки швах7502, которая прижимает ключ замка. Внешний диаметр катушки 70мм, длина 80мм, сердечника 18мм, толщина титанового корпуса катушки 1мм. Намотана катушка 50 тыс витков проводом Д=0,2мм. Номинальный ток 0,13А, мощность катушки 66Вт. По диаметру катушки указываем площадь 0.00385м*м. По расчёту получается 11350Н. С таким усилием втягивающий дроссель должен порвать и шток и замок и пр… Нужно добавлять параметры к расчёту и корректировать форму.

1. в таких габаритах 50000 виктов не уместятся даже при коээффициенте заполнения 0,7 , получается 44500

2. 44500 витов провода D=0,2 будут иметь сопротивление 3350 Ом. 3350 Ом х 0,13 А = 435,5 вольт.. Однако!

Источник

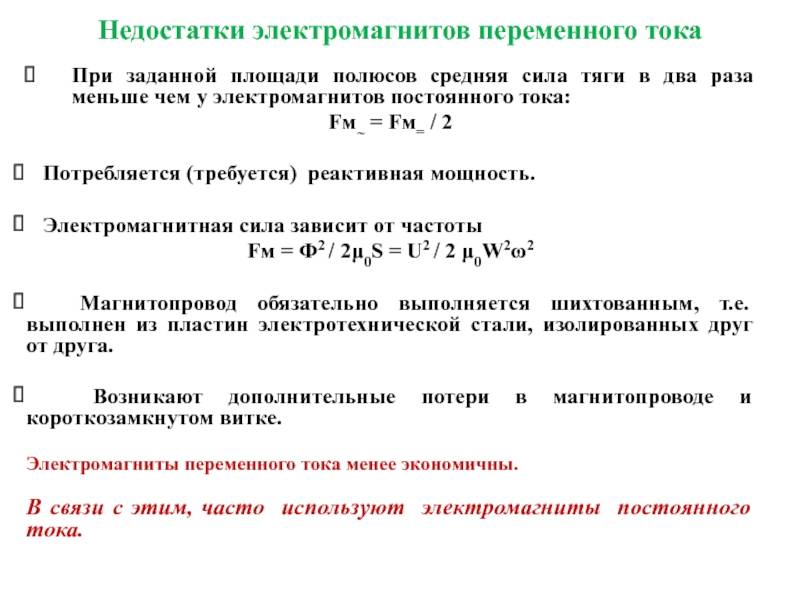

Расчет электромагнита переменного тока

Эскизы однофазных: электромагнитов переменного тока с различными типами магнитопроводов показаны на рис.2.1 — 2.3. Амплитудное значение магнитного потока Фm при действующем значении напряжении питания U , частоте f и числе витков обмотки W без учета активного сопротивления обмотки определяется по формуле

Число витков обмотки приближенно равно

С учетом активного сопротивления обмотки (коэффициент kn =0,7 + 0,9) при заданной индукции в рабочем зазоре Bem и активном сечении магнитопровода Sm число витков

Амплитудное значение силы для однофазных систем без экранирующего витка при равномерном поле в рабочем зазоре и ненасыщенной магнитной системе определяется по формуле Максвелла (2):

где Sп — площадь полюса, м 2 .

Среднее значение силы

Если магнитный поток изменяется по синусоидальному закону Фi = Фm sinwt, то мгновенное значение электромагнитного усилия, согласно (2.4),

Популярные статьи  Освещение мансарды: нормы, требования, выбор светильников

Методики определения электромагнитного усилия Рэ в функции от величины зазора, а также от времени для электромагнитов переменного тока приведены в работах .

Рис.2.1. Эскиз электромагнита переменного тока с втягивающимся якорем, имеющим квадратное сечение: 1 — якорь; 2 — остов; 3 – обмотка

При определении основных размеров н параметров однофазных электромагнитов с экранирующими витками площадь сечения полюса (м 2 ) может быть найдена по приближенной формуле, полученной из уравнения Максвелла исходя из условия отсутствия вибрации якоря

где кр = (1,1 — 1,3) — коэффициент запаса по силе; В 2 dm = (1/1,2) Tл — индукция в рабочем зазоре, которую выбирают вблизи колена кривой намагничивания применяемых сталей; Рпр. к – расчетная противодействующая сила при притянутом якоре, Н (для двухкатушечного электромагнита с двумя рабочими зазорами Р’пр. к = 0,5Р пр. к; Sп =b·a — площадь сечения полюса, г; м 2 ; в/а

= 1…2 — отношение ширины полюса к его толщине.

Калькулятор для расчета электромагнитной силы

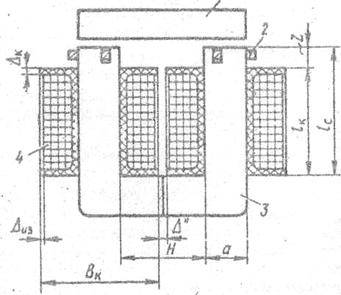

Рис.2.2. Эскиз двухкатушвчного П-обраэного электромаг­нита переменного тона с внешним прямоходовым якорем и квадратным сечением полюса: 1 – якорь; 2 – экранирующий биток; 3 – остов; 4 – обмотка.

Как сделать простой электромагнит – пошаговая инструкция со схемами

Такое устройство удобно тем, что его работой легко управлять при помощи эл/тока – менять полюса, силу притяжения. В некоторых вопросах оно становится поистине незаменимым, а часто используется как конструктивный элемент различных самоделок. Своими руками сделать простой электромагнит несложно, тем более что практически все необходимое можно найти в каждом доме.

Что понадобится

  • Любой подходящий образец из железа (оно хорошо магнитится). Это будет сердечник электромагнита.
  • Проволока – медная, обязательно с изоляцией, чтобы предотвратить прямой контакт двух металлов. Для самодельного эл/магнита рекомендуемое сечение – 0,5 (но не более 1,0).
  • Источник постоянного тока – батарейка, АКБ, БП.

Дополнительно:

  • Соединительные провода для подключения электромагнита.
  • Паяльник или изолента для фиксации контактов.

Это общая рекомендация, так как электромагнит изготавливается с определенной целью. Исходя из этого, и подбираются составные части схемы.

А если он делается в домашних условиях, то какого-то стандарта и быть не может – подойдет все, что есть под рукой.

Например, применительно к первому пункту в качестве сердечника нередко используют гвоздь, дужку замка, отрезок железного стержня – выбор вариантов огромный.

Обмотка

Медный провод аккуратно, виток за витком, накручивается на сердечник. При такой скрупулезности КПД электромагнита будет максимально возможным.

После первого «прохода» по железному образцу проволока укладывается вторым слоем, иногда и третьим. Это зависит от того, какая мощность устройства требуется.

Но направление намотки должно быть неизменным, иначе произойдет «разбалансировка» магнитного поля, и электромагнит вряд ли что-то сможет притянуть к себе.

https://youtube.com/watch?v=RwdUzWulkcs

Чтобы понять смысл протекающих процессов, достаточно вспомнить уроки физики из курса средней школы – движущиеся электроны, создаваемое ими ЭМП, направление его вращения.

После окончания намотки проволока обрезается так, чтобы выводы было удобно подключить к источнику питания. Если это батарейка – то напрямую. При использовании БП, аккумулятора или иного прибора понадобятся соединительные провода.

Что учесть

С количеством слоев есть определенные сложности.

  • С увеличением витков повышается реактивное сопротивление. Значит, сила тока начнет снижаться, а притяжение станет более слабым.
  • С другой стороны, повышение номинала тока вызовет нагрев обмотки.

Подробно принцип действия работы электромагнита описан в следующем видео:

Подключение

  • Зачистка выводов «медяшки». Проволока изначально покрыта несколькими слоями лака (в зависимости от марки), а он, как известно – изолятор.
  • Спаивание медного и соединительного проводов. Хотя это и непринципиально – можно сделать скрутку, изолировав ее трубкой ПВХ или клейкой лентой.
  • Фиксация вторых концов проводов на зажимах. Например, типа «крокодил». Такие съемные контакты позволят легко менять полюса электромагнита, если это понадобится в процессе его применения.

Полезные советы

Для изготовления мощного электромагнита домашние умельцы нередко используют катушку от МП (магнитного пускателя), реле, контакторов. Они есть и на 220, и на 380 В.

Железный сердечник подобрать по ее внутреннему сечению несложно. Для удобства управления в схему нужно включить реостат (переменное сопротивление). Соответственно, такой эл/магнит подключается уже к розетке.

Сила притяжения регулируется изменением R цепи.

Можно повысить мощность электромагнита за счет увеличения сечения сердечника. Но только до определенных пределов. И здесь придется экспериментировать.

Прежде чем делать эл/магнит, необходимо убедиться, что выбранный образец железа для этого подходит. Проверка достаточно простая. Берется обычный магнитик; в доме много чего есть на таких «присосках». Если он притянет подобранную для сердечника деталь, можно использовать. При отрицательном или «слабом» результате лучше поискать другой образец.

Сделать электромагнит достаточно просто. Все остальное зависит от терпения и сообразительности мастера. Возможно, чтобы получить то, что нужно, придется поэкспериментировать – с напряжением питания, сечением проволоки и так далее. Любая самоделка требует не только творческого подхода, но и времени. Если его не пожалеть, то отличный результат обеспечен.
