Назначение и устройство синхронных машин

Синхронные машины являются одним из основных типов электрических машин, которые широко применяются в различных отраслях промышленности. Они предназначены для преобразования электрической энергии в механическую или наоборот.

Устройство синхронной машины состоит из двух основных компонентов: статора и ротора. Статор является неподвижной частью машины и содержит обмотки, через которые пропускается трехфазный переменный ток. Ротор, в свою очередь, является вращающейся частью машины и содержит продольные шлицы, в которые вставлены обмотки ротора.

Основным принципом работы синхронной машины является совпадение частоты вращения ротора с частотой вращения магнитного поля статора. Для достижения синхронности машина оснащается устройствами, которые позволяют установить синхронизм между ротором и статором. Это может быть система синхронизации с внешним источником энергии или автоматическое управление синхронизацией.

Синхронные машины широко применяются в силовых установках, электроприводах, генераторах и других электротехнических системах. Они отличаются высокой эффективностью, надежностью и точностью поддержания синхронизма. Благодаря своим уникальным свойствам, синхронные машины остаются одним из важных элементов энергетического комплекса и промышленного производства в целом.

Определение и основные принципы работы

Синхронные машины — это электромеханические устройства, работающие на основе принципа электромагнитной индукции и преобразующие электрическую энергию в механическую.

Основными принципами работы синхронных машин являются синхронная скорость вращения ротора и магнитное поле, создаваемое статором. Синхронная скорость вращения ротора определяется по формуле n = 120f/p, где n — скорость вращения ротора в оборотах в минуту, f — частота сети в герцах, p — число пар полюсов. Магнитное поле, создаваемое статором, обеспечивает вращение ротора и передачу энергии от статора к ротору.

Синхронные машины широко используются в энергетике, промышленности и других отраслях, где требуется надежная и эффективная передача электрической энергии. Они применяются в генераторах для производства электроэнергии, а также в электродвигателях для привода различного оборудования.

Для более эффективной работы синхронные машины оборудуются системой регулирования скорости и регулятором напряжения. Система регулирования скорости позволяет контролировать скорость вращения ротора, а регулятор напряжения — поддерживать стабильное выходное напряжение. Это позволяет управлять работой машины и обеспечивать ее оптимальное функционирование в различных режимах работы.

Роль синхронных машин в электроэнергетике

Синхронные машины играют важную роль в электроэнергетике, используя механическую энергию для генерации электрической энергии. Они широко применяются в различных сферах, включая электростанции, передачу и распределение электроэнергии.

Одним из основных применений синхронных машин является генерация электроэнергии на электростанциях. Синхронные генераторы преобразуют механическую энергию, полученную от турбин или других источников, в электрическую энергию. Они работают на основе принципа электромагнитной индукции, когда при вращении ротора генератора создается изменяющийся магнитный поток, который индуцирует ток в обмотках статора.

В системах передачи и распределения электроэнергии синхронные машины используются для поддержания стабильности напряжения и частоты. Они выполняют роль регулировщика напряжения и регулятора частоты, обеспечивая постоянство этих параметров в электрической сети. Синхронные машины способны управлять активной и реактивной мощностью, поддерживая баланс между производством и потреблением электроэнергии.

Кроме того, синхронные машины применяются в устройствах для генерации электрической энергии на транспорте, таких как электрические поезда и трамваи. Они позволяют эффективно использовать энергию, а также обеспечивают надежность и долговечность работы системы.

Принцип работы синхронных машин

Синхронная машина — это электрический генератор или мотор, в котором ротор вращается синхронно с частотой переменной сети. Работа синхронной машины основана на принципе электромагнитной индукции и создании магнитного поля.

Основными элементами синхронной машины являются статор и ротор. Статор представляет собой неподвижную обмотку, создающую постоянное магнитное поле, которое заполняет пространство вокруг ротора. Ротор, в свою очередь, состоит из обмотки, через которую протекает переменный ток, создавая магнитное поле.

Работа синхронной машины основывается на принципе вращения магнитного поля ротора внутри магнитного поля статора. При подводе переменного тока к ротору, его обмотка начинает создавать магнитное поле, которое взаимодействует с магнитным полем статора. Это взаимодействие приводит к вращению ротора синхронно с частотой переменного тока.

Принцип работы синхронной машины позволяет использовать ее как генератор для преобразования механической энергии в электрическую и как мотор для преобразования электрической энергии в механическую. Благодаря своей синхронности с частотой переменного тока, синхронные машины являются незаменимыми для передачи и распределения электроэнергии в электроэнергетических системах.

Особенности синхронных машин в сравнении с другими типами электродвигателей

1. Работа с постоянной скоростью. Синхронные машины отличаются тем, что они работают с постоянной скоростью вращения. Это делает их особенно полезными в тех случаях, когда требуется точное согласование скоростей вращения с другими системами или устройствами.

2. Высокая эффективность. Синхронные машины имеют высокую степень эффективности перевода электрической энергии в механическую. Благодаря этому они являются основным выбором для применений, где требуется высокая энергоэффективность, например, в промышленности или энергетике.

3. Синхронность сети. Синхронные машины особенно полезны, когда требуется согласованное напряжение и частота с электросетью. Это делает их необходимыми для работы в энергетических системах, где требуется точное поддержание напряжения и частоты питания.

4. Возможность работать в двух режимах. Синхронные машины могут работать как генераторы, преобразуя механическую энергию в электрическую, так и как двигатели, преобразуя электрическую энергию в механическую. Это делает их универсальным выбором для различных применений.

5. Точность управления. Синхронные машины обладают высокой степенью точности управления скоростью и моментом вращения. Это позволяет использовать их в системах, где требуется точное регулирование скорости вращения или момента.

6. Высокая мощность. Синхронные машины способны работать с высокими мощностями, что делает их востребованными в промышленных и энергетических системах, где требуется электродвигатель высокой мощности для привода механизмов или генерирования электрической энергии.

Вывод: Синхронные машины — это особый тип электродвигателей, который отличается работой с постоянной скоростью, высокой эффективностью, способностью работать синхронно с электросетью, возможностью работать в двух режимах, точностью управления и высокой мощностью. Все эти особенности делают синхронные машины незаменимыми во многих промышленных и энергетических приложениях.

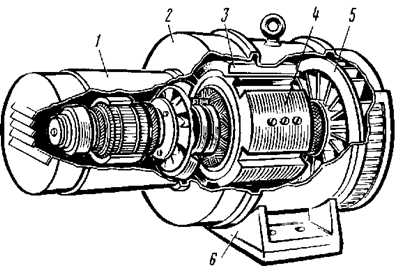

Устройство синхронных машин

Синхронные машины являются одним из основных типов электрических машин, используемых в энергетике и промышленности. Они работают на переменном токе и представляют собой сложное электромеханическое устройство.

Основные компоненты синхронной машины — это ротор и статор. Ротор представляет собой центральный вращающийся элемент, который содержит возбуждение и обмотки. Статор представляет собой неподвижную оболочку, в которой находятся обмотки статора.

Основной принцип работы синхронной машины заключается в индукции переменного магнитного поля в роторе с помощью обмоток статора. При подаче переменного тока на обмотки статора, возникает магнитное поле, которое взаимодействует с полями обмоток ротора и создает вращающий момент.

Синхронные машины имеют различные варианты обмоток статора и ротора, что позволяет им работать с различными типами электрических сетей и выполнить различные функции. Они используются для генерации электроэнергии, приводов механизмов, а также для регулирования электрических систем.

Статор

Статор — это неподвижная часть синхронной машины. Он состоит из железнодейных статорных сердечников, на которых закреплены обмотки статора, состоящие из нескольких трехфазных обмоток.

Статорные сердечники выполнены из пластин с низкой остаточной намагниченностью и небольшой толщиной. Они служат для концентрации магнитной энергии и создания необходимого магнитного поля в области воздушного зазора между статором и ротором.

Обмотки статора выстраиваются по спиралевидной форме для обеспечения правильного направления магнитного поля внутри машины. В зависимости от цели применения машины, количество и расположение обмоток статора может отличаться. Также обмотки статора имеют различную величину сечения проводов, что влияет на максимальную мощность машины.

Статор является основной активной частью синхронной машины, так как в нем происходит преобразование электрической энергии в механическую. От качества и конструкции статора напрямую зависит эффективность и надежность работы синхронной машины.

Ротор

Ротор — это вращающаяся часть синхронной машины, которая состоит из железного ядра и обмотки. Он находится внутри статора и вращается под воздействием магнитного поля.

Ядро ротора изготавливается из магнитопроводящего материала, такого как сталь. Конструкция ядра может быть различной в зависимости от типа и размера синхронной машины. Обмотка ротора обычно состоит из медной проволоки, которая образует замкнутый контур. Это позволяет создавать магнитное поле при подаче электрического тока.

Основной принцип работы ротора синхронной машины основан на взаимодействии магнитных полей статора и ротора. При подаче на обмотку ротора переменного тока создается переменное магнитное поле, которое взаимодействует с постоянным магнитным полем, созданным на статоре. Это взаимодействие приводит к вращению ротора.

Ротор синхронной машины может иметь различные типы обмоток. Наиболее распространенными являются кольцевая и цилиндрическая обмотки. Кольцевая обмотка представляет собой замкнутый контур проводника, который образует кольцевую форму вокруг ядра ротора. Цилиндрическая обмотка представляет собой обмотку, которая образует параллельные ролики вдоль оси ротора.

Обмотки статора и ротора

Обмотка статора является основным элементом синхронной машины. Она состоит из проводника, который размещается в слотах статорного якоря. Обмотка статора образует цилиндр, который обеспечивает создание магнитного поля при подаче электрического тока. Примером обмотки статора является трехфазная обмотка, состоящая из трех одинаковых наборов проводников, размещенных симметрично относительно оси статора.

Обмотка ротора представляет собой систему проводников, размещенных на поверхности внутреннего либо наружного якорного кольца. Она подключается к внешней цепи посредством шлейфов или щеток. Обмотка ротора создает магнитное поле и взаимодействует с полем обмотки статора, что обеспечивает передачу энергии между статором и ротором. Типичным примером обмотки ротора является коллекторная обмотка, состоящая из цилиндрически размещенных проводников, соединенных с помощью коллектора и щеток.

Обе обмотки — статора и ротора, являются неотъемлемыми частями синхронной машины и играют важную роль в ее работе. Корректное размещение и подключение проводников позволяет создавать и поддерживать необходимое магнитное поле, что обеспечивает передачу энергии и эффективную работу машины.
