Какая температура нагрева провода ПНСВ 1х1,2 и срок службы?

Виды греющих проводов

Современный рынок предоставляет широкий спектр такой продукции, имеющей разные рабочие характеристики.

Кабель, прогревающий бетон, должен иметь хорошую изоляцию, иначе возможно короткое замыкание или пожар. Хороший изоляционный слой помогает предотвратить перегибы и переломы. Как правило, такие изделия имеют одну токопроводящую жилу, но встречаются и с двумя проводниками.

Виды провода для прогрева бетона и их особенности:

  • ПНСВ является самым доступным и известным видом. Имеет привлекательную стоимость, которая начинается от 1-го рубля за метр. Возможно многоразовое использование, но работать можно только с трансформатором.
  • Провод ПТПЖ схож по техническим характеристикам с ПНСВ, но он имеет две жилы.
  • КДБС — двухжильный в секциях. Дорогостоящий. Может использоваться без трансформатора. Очень просто укладывать и монтировать. Применяется разово.
  • ВЕТ — с двумя стальными жилами. Экономичен. С ним можно работать без трансформатора.

https://youtube.com/watch?v=ITujT-WErts

Кроме изделий, прогревающих бетонные конструкции, существуют серии греющих проводов, применяемых для других целей. Они могут быть резистивными или саморегулирующимися. К резистивным проводникам относятся наиболее простые, которые используются в конструкциях тёплых полов, а также для обогрева труб, диаметр которых до 40 мм. Большие трубы, обогрев кровли осуществляют саморегулирующим кабелем, который самостоятельно без датчиков регулирует обогрев, реагируя на изменение температуры.

Расшифровка и конструкция провода ПНСВ

Начать наше знакомство с проводом ПНСВ предлагаем с расшифровки его названия, которое уже многое скажет о его назначении. Более же дательный разбор конструкции провода позволит нам определиться с основными его характеристиками.

Расшифровка названия провода ПНСВ

Маркировка провода ПНСВ несколько отличается от аббревиатур обычных проводов. В связи с этим у многих возникают определенные трудности.

Провода ПНСВ

Итак:

  • Первая буква «П» говорит нам о том, что перед нами провод. Кроме проводов существуют еще кабели, но не в данной категории.
  • Вторая буква «Н» и она является наиболее определяющей в назначении кабеля. Именно она указывает на то, что провод нагревательный и использовать его для передачи электрической энергии не стоит.
  • Третья буква «С». Она указывает нам на материал, из которого изготовлен проводник. В нашем случае провод имеет стальной проводник. А как известно сталь имеет не самый высокий показатель теплопроводности, что и позволяет применять провод в качестве нагревательного.

Конструкция провода ПНСВ

Последняя буква аббревиатуры «В». Она указывает на материал, из которого изготовлена изоляция провода. В данном случае это винил или как его правильнее называть поливинилхлорид.

После этого обычно указывается сечение провода в мм2. Данная марка провода имеет не столь широкий модельный ряд. Наиболее распространенными моделями являются изделия в 1, 1,2, 1,4 мм2. Но на рынке можно встретить модели до 6 мм2.

Конструкция провода ПНСВ

Провод прогревочный ПНСВ по своей конструкции очень похож на провод ПВ1, который по сути является его прототипом. Тем не менее давайте уделим несколько слов его конструкции.

Прежде всего это конечно жила провода. Она выполняете одной цельной проволокой, что конечно же оказывает серьезное влияние на общую гибкость провода. Особенно это заметно в проводах большего сечения. По классификации гибкости данный провод относят к первому наименее гибкому классу.

Гибкость проводов ПНСВ

  • В то же время характеристики гибкости данный провод имеет относительно неплохие. Так минимальный радиус изгиба должен составлять не менее 5 наружных диаметров провода, что по характеристике соизмеримо с проводами 3-го и более высоких классов гибкости проводов.
  • Кроме непосредственно жилы наш греющий провод имеет изоляцию. Она напрямую зависит от сечения провода. Ведь чем больше сечение, тем толще должна быть изоляция. Так минимальная толщина ПВХ-изоляции составляет 0,8 мм. Но для изделий сечением до 4 мм2 она может составлять 1 мм.

Характеристики проводов ПНСВ

Что касается расцветки провода, то обычно к этому не предъявляют особых требований. Стандартной является черная или коричневая окраска. Но по желанию заказчика возможен выпуск проводов и другой окраски.

Провод ПНСВ

Универсальный и доступный способ прогрева бетона в зимнее время с помощью высокоомного кабеля и понижающего трансформатора. Во время увязки каркаса из арматуры укладывается греющий кабель, размеры и форма конструкции значения не имеет.

Какая температура нагрева провода ПНСВ 1х1,2 и срок службы?

Этот способ подогрева применим как на стройплощадке, так и для домашних мастеров строителей. Расскажем немного подробнее, как прогреть бетонную смесь проводом ПНСВ в домашних условиях.

После армирования каркаса конструкции или укладки маяков под наливной пол, провод укладывается змейкой не ближе 20 сантиметров друг от друга (оптимальный шаг укладки). Длина одной петли составляет от 28-36 метров. В качестве источника напряжения можно использовать сварочный аппарат. Схема подключения в этом случае будет выглядеть так:

Какая температура нагрева провода ПНСВ 1х1,2 и срок службы?

Нюанс прогрева, ПНСВ нельзя подключать неукрытый раствором, т.к. без поглощения тепла из-за высокой температуры на открытом воздухе, он перегорит. Чтобы избежать перегорания делают переход на алюминиевый кабель, оставляя выходные концы нагревательного провода ПНСВ по 10 см из раствора. Производитель рекомендует ток в кабеле 11-17 ампер, который можно контролировать токовыми клещами. О том, как пользоваться токоизмерительными клещами, мы рассказывали в отдельной статье.

Для домашнего строительства достаточно ПНСВ диаметром 1.2 мм. Его характеристики:

  • сопротивление 0,15 Ом/м;
  • рабочий ток погруженного в раствор 14-16 ампер;
  • температура укладки от -25 до 50 °C.

Расход провода на куб бетона 60 погонных метров. Температура, до которой нагревается бетон — 80 °C, ее контроль осуществляется любым термометром. Скорость набора температуры раствором не должна превышать 10 градусов за час. Чтобы избежать бессмысленных трат на счетах за электроэнергию, нагреваемый участок укрывают любым материалом, препятствующему нагреванию атмосферы, например, засыпают опилками. Для получения отличного результата бетонную смесь перед заливкой также подогревают, температура смеси не должна быть ниже +5 °C. Вот по такой инструкции можно прогреть бетон в зимнее время своими руками. Технология трудоемкая, однако под силу даже неопытному человеку. О том, как укладывать греющий кабель в фундаменте, рассказывается в видеоуроке:

Обогрев фундамента проводом

Кстати, вместо провода ПНСВ можно также использовать кабель BET для прогрева бетона. На видео ниже вкратце рассмотрена инструкция по монтажу греющего проводника:

Как работает обогрев кабелем BET

В статье указаны не все способы подогрева бетона зимой. Существуют индукционный, инфракрасный метод и другие, но их не рассматриваем ввиду их малой распространенности и сложности. Мы дали общее представление о технологии строительства бетонных конструкций, и возможности использования домашними мастерами методов нагрева стяжек и стен. Кстати, использование провода ПНСВ возможно не только во время нагрева строящийся конструкции, но уже и после того. Его можно использовать, как готовый теплый пол или анти лед на лестницах или тротуарах. Короткие участки подключаются через понижающий трансформатор от 400 до 1500 ватт. Для подключения напрямую в сеть 220 вольт провод в длину будет более 120 метров.

Популярные статьи  Как определить, где в сети короткое замыкание?

Вот и все, что хотелось рассказать вам о том, зачем нужен прогрев бетона в зимнее время и как его осуществить с помощью тепловых пушек, электродов либо провода ПНСВ. Надеемся, наши инструкции были для вас понятными. Больше информации вы можете получить, просмотрев видеоуроки в статье.

Советуем также прочитать:

  • Подогрев дорожек греющим кабелем
  • Как экономить электроэнергию дома
  • Как подобрать тепловую пушку по мощности
  • Временное электроснабжение строительной площадки

Расчет длины

Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.

В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.

При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м. Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт

Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода

Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт. Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.

Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование. Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность. Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.

При строительстве монолитных бетонных конструкций в зимнее время применяется несколько технологий для создания необходимых температурных условий. Это может быть установка специальных тепляков, применение тепломатов или специального провода для прогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант подразумевает установку тепловых станций, прогревающих только верхние слои, что также вносит ряд ограничений на применение. Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.

Электропрогрев бетона проводом ПНСВ

Какая температура нагрева провода ПНСВ 1х1,2 и срок службы?

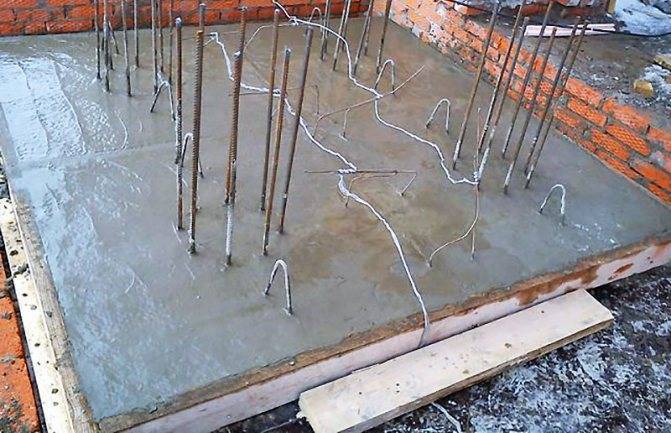

Заливка раствора в подготовленную для прогрева форму

После проведения и утверждения всех расчетов и схем приступают к прогреву. Технология следующая:

Нагревательный элемент равномерно раскладывается в месте заливки

Важно, чтобы части кабеля не соприкасались друг с другом. Нагревательный объект не должен выходить за границы конструкции и взаимодействовать с опалубкой.
Прежде чем выводить концы кабеля за границы обогрева, холодные концы надежно соединяют с нагревательными выходами методом пайки

Для максимальной защиты места пайки дополнительно оборачивают металлической фольгой.
Проводится тест-проверка с использованием мегаомметра и измерение размеренной нагрузки тока по фазам.
Если система работоспособная и нареканий в реализации проекта нет, конструкцию заливают бетонным раствором.
Через понижающую трансформаторную подстанцию подается ток.

Это самый простой способ, позволяющий эффективно без нарушения особенностей эксплуатации прогреть бетон проводом.

Установка провода

Какая температура нагрева провода ПНСВ 1х1,2 и срок службы?

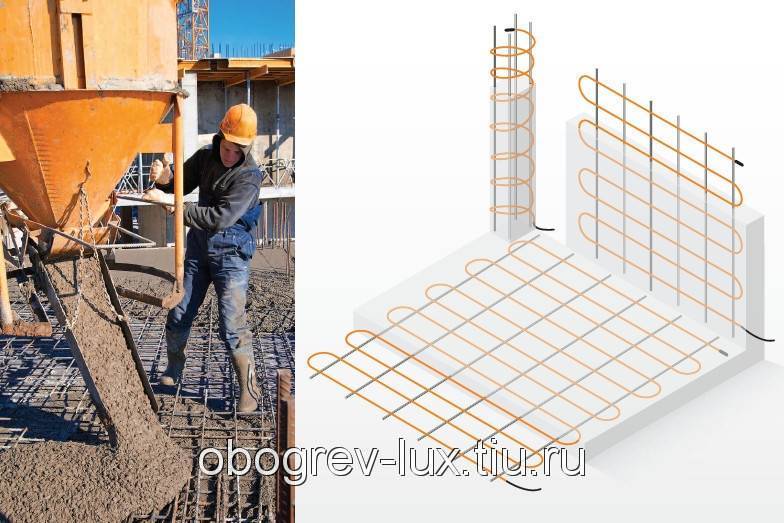

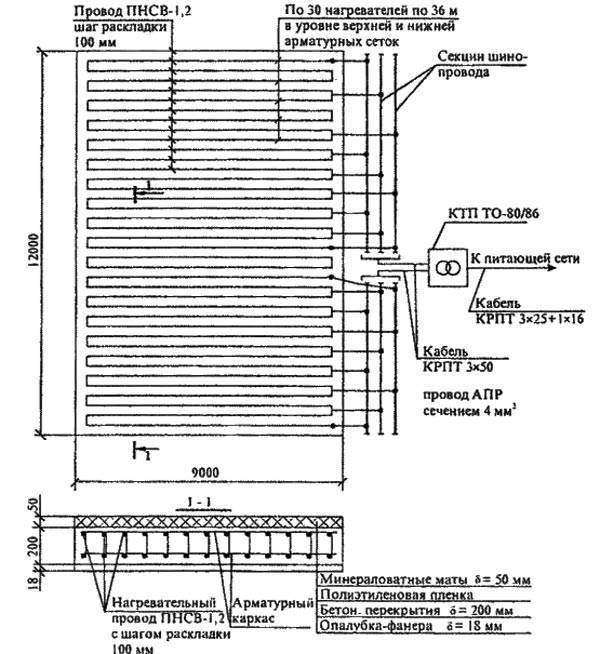

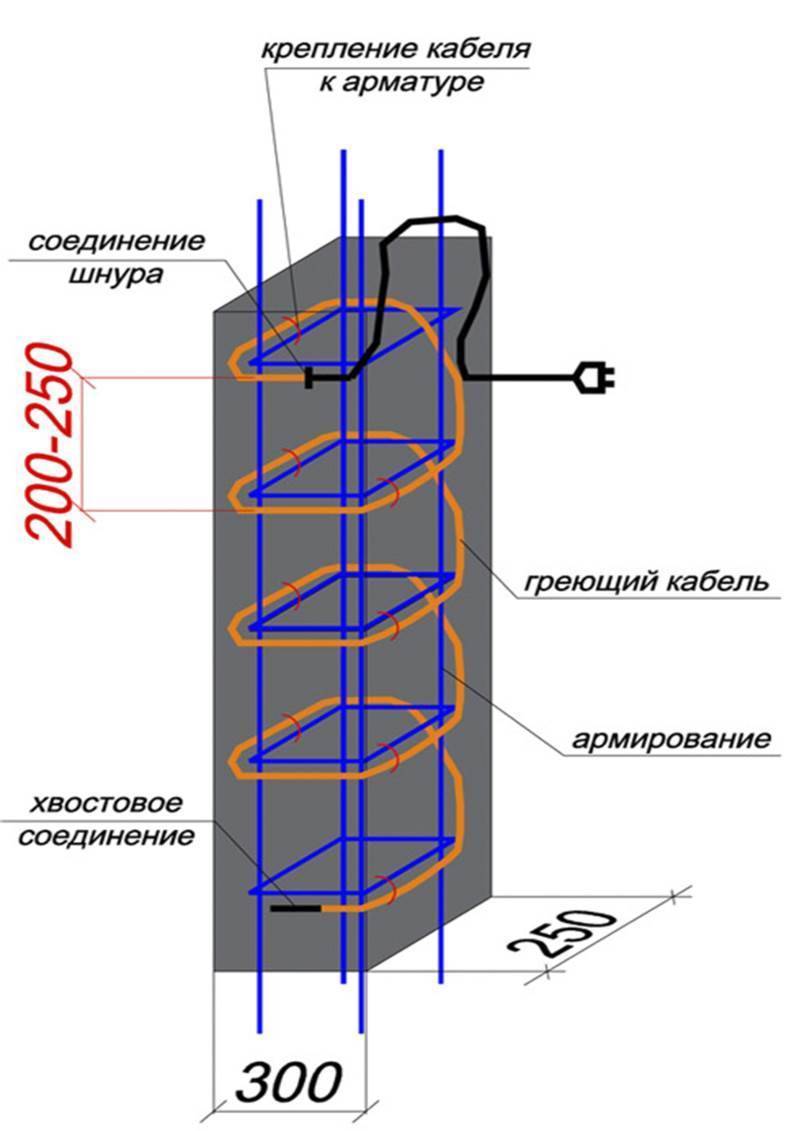

Схема укладки провода

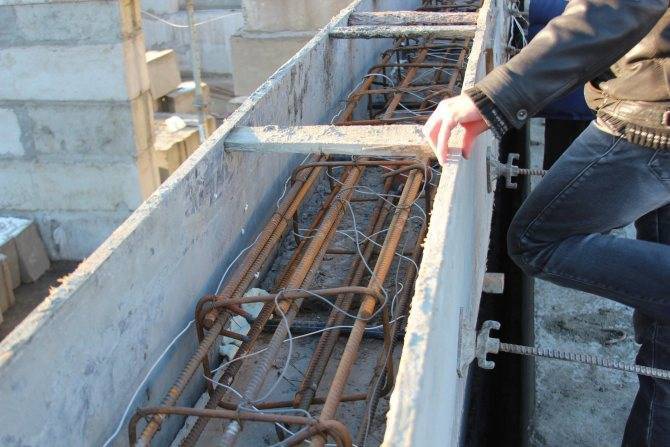

Провод прокладывается внутри опалубки еще до начала заливки полостей бетоном. Как правило, его фиксируют мягкой алюминиевой проволокой к арматуре, но по правилам техники безопасности такой подход в реализации не приветствуется. Минимальный радиус закругления не менее 25 см, обусловлено это большой жесткостью стальной жилы. Это правило особенно актуально при понижении температуры окружающей среды, невзирая на то что виниловая изоляция сохраняет свои физические свойства при температуре до -30 градусов. При -10 градусах крутой изгиб может стать причиной нарушения целостности изоляционного слоя.

Для равномерного прогревания провода прокладывают параллельно друг другу с интервалом не более 15 см. Для 5 м.куб. бетона требуется около 30 м кабеля вида ПНСВ 1,2.

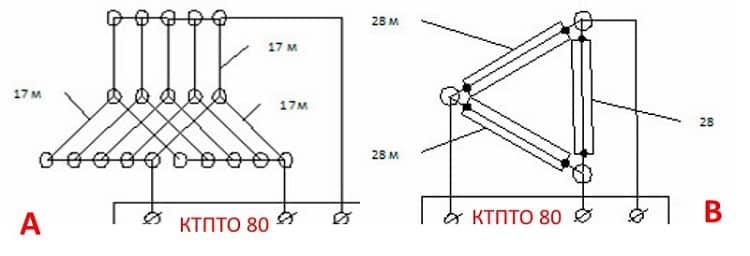

При напряжении в 220В требуется около 17 метров кабеля, а при 380В минимум 31 метр. При таком подходе вся система будет прогреваться равномерно. Если же будет проложена секция большей длины, выделение тепла будет происходить не дальше 5-6 метров от места подключения к питающей сети.

Преимущества и недостатки

Таким способом прогревать монолитные бетонные конструкции выгодно за счет экономного энергопотребления и низкой стоимости кабелей. Отдельного внимания заслуживает устойчивость проволоки к химическому воздействию (кислотному и щелочному), что позволяет их применять при добавлении в строительную смесь разных присадок.

Несмотря на весомые достоинства, есть и недостатки:

  • необходимость в использовании специального оборудования – ПТ;
  • сложность в проведении расчетов требуемой длины кабеля.

Стоимость специального оборудования – понижающих станций – высока. Процесс использования недолгий, а стоимость аренды, как правило, составляет около 10% себестоимости агрегата. Применение сварочных аппаратов представляется возможным при обогреве небольших сооружений.

Основы технологии укладки и монтажа

После приобретения необходимого нагревательного материала, начинается изготовление системы подогрева:

  • Покупная бухта или бобина нарезается на нагревательные секции, длины которых определены ТУ, в необходимом количестве. Допускается изготовление секции из отрезков, обеспечив надежный контакт соединения;
  • Концы зачищаются на 4 см, к ним присоединяются «холодные концы» — отрезки алюминиевого изолированного проводника достаточной, для подключения к трансформатору, длины. Надежное изолированное соединение должно располагаться внутри обогреваемого объема;
  • Нагревательные секции размещаются в опалубке. Принимаются меры для фиксации правильного расположения, отсутствия провисаний, ухода за границы будущего монолита. Если применяется арматура, можно приматываться к ней; Не допускается пересечение, касание участков провода в объеме опалубки. Расстояние между проводами не менее 15 см.
  • Рекомендуется, улучшая равномерность распределения тепла, обмотать провод тонкой фольгой из металла толщиной 0,2÷0,5 мм;
  • Все размеченные «Холодные концы» после укладки должны находиться у одного края;

Подавать напряжение на ПНСВ, не укрытое раствором полностью, категорически запрещено;
Перед подключением к трансформаторной подстанции мегомметром проверить отсутствие нарушения целостности изоляции после монтажа.

Во время прогрева бетона на строительных площадках, обеспечивая требования электробезопасности, нужно принимать меры по ограждению опасного участка, ограничению пребывания на нем посторонних лиц.

Популярные статьи  Что делать и куда звонить, если отключили свет дома?

После полного высыхания использование подогрева полов или стен не представляет опасности.

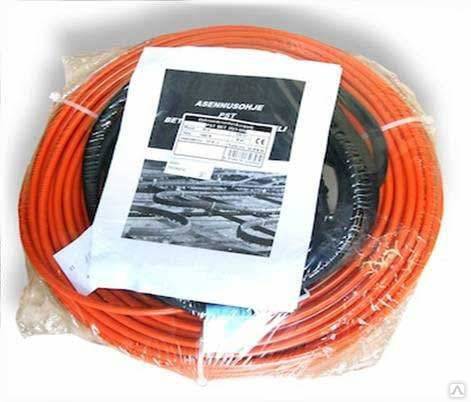

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

Какая температура нагрева провода ПНСВ 1х1,2 и срок службы?

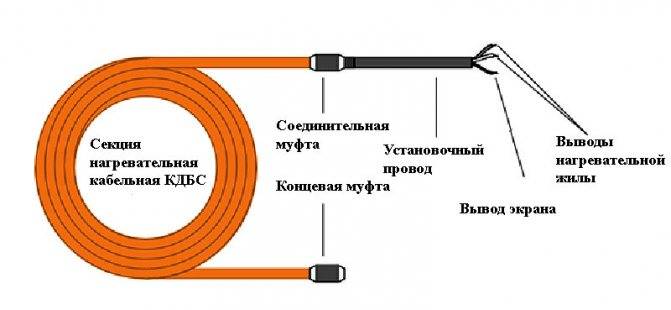

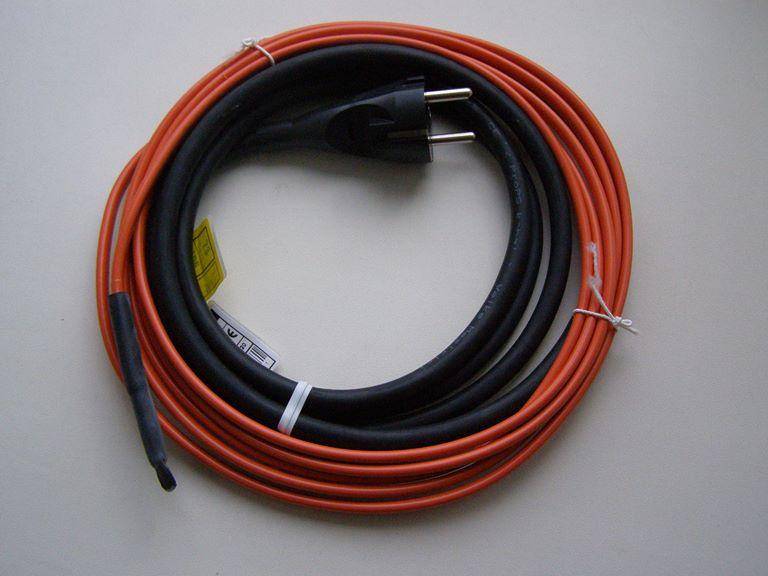

Основные элементы конструкции кабеля обогревочного

Обозначение:

  • А – Выходы нагревательных жил.
  • В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
  • С – Муфта, для подключения нагревательной секции.
  • D – Концевая изоляторная муфта.
  • Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Какая температура нагрева провода ПНСВ 1х1,2 и срок службы?
Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Параметры, сфера применения

Свойства определены требованиями ТУ 16.К71-013-88, код ОКП 35581304. Применяется для прогрева:

  • Монолита, армированного бетона на строительстве промышленных объектов;
  • Объектов, зданий, сооружений промышленных комплексов различного назначения, строительных механизмов;
  • Может применяться системами обогрева бытовых и производственных строительных конструкций.

Маркировка ПНСВ обозначает конструкцию, область использования, материалы: «П»ровод «Н»агревательный, одинарный «С»тальной проводник, изолирован полихлор«В»инилом.

Базовые, определяющие показатели демонстрируются таблицей:

Показатель Значение
Эксплуатационная температура среды, °C -60 ÷ +50
Температура рабочего разогрева, °C, максимально 80
Монтаж проводится при температуре выше, °C. -15
Сопротивление изоляции провода длиной 1 км, больше, мОм: 1
Толщина изоляции, мм 0.8
Удельная мощность (напряжение 220 В, 20°C), Вт/метр 20
Срок эксплуатации, лет 16

Физические, химические особенности материалов придают параметрам значения, обеспечившие:

  • Отсутствие реакции при взаимодействии с водой, химически активными водными растворами соли, щелочей, концентрация раствора которых достигает 20÷30%;
  • Прочность, позволяющая изгибать на ролике, размер которого равен десяти диаметрам провода, без утраты механических свойств не менее трех циклов;
  • Возможность работать режимами постоянного длительного нагрева или импульсном, кратковременном повторяющемся.

Выполняя работы по укладке нужно учитывать ограничения:

  1. Изгибание производится с радиусом, величина которого меньше пяти диаметров;
  2. Не допускается пересечения под любым углом или касания в прогреваемом объеме;
  3. Запрещается располагать провода не ближе, чем 15 см друг от друга.

Диапазон модельного ряда ПНСВ широк. Конкретные значения величин геометрического размера определяются техническими условиями предприятия – изготовителя соответственно требований соответствующего ГОСТ. Тенденция зависимости параметров от номинального диаметра жилы заложена ТУ 16.К71-013-88, иллюстрируется таблицей:

Зависимость характеристик от диаметра
Номинальные значения параметров Номинальный диаметр проволок, мм
1 1.1 1.2 1.3 1.4
Конструктивные:
Наружный диаметр (размеры), мм 2.6 2.7 2.8 2.9 3
Расчетная масса длины1 км, кг 18 18.5 19 19.5 20
Электрические:
Сопротивление 1 метра токопроводящей жилы, Ом 0.22 0.18 0.15 0.13 0.11
Длина нагревательной секции, (для 220 В, м 80 95 110 125 140

Технология укладки греющего провода

Перед укладкой кабеля проводят подготовительные работы:

По правилам устанавливают опалубку и арматуру

Важно, чтоб на этих элементах не было наледи.
На верхнем и нижнем поясе арматурного каркаса, с помощью хомутов или скрепок, укладывают кабель.
Шаг между проводами ПНСВ – 80-200 мм. Точное число зависит от температуры воздуха

Уложенные провода не должны соприкасаться и пересекаться.
Не более чем за 25 метров от опалубки устанавливают трансформатор. Возле него раскладывают резиновые коврики.
Участок, где расположена опалубка с тэном и электродами, ограждают.
Устанавливают шинопровода и соединяют с кабелем.
Подключают шинопровод к сети 220 В и тестируют его сначала на холостом ходу.

Технология прогрева кабелем ПНСВ

Для эффективного прогрева необходима точная регулировка мощности. В противном случае недостаточный или чересчур сильный нагрев прогревочного провода может вызвать разрушение монолита. При перегреве изоляционная оболочка может расплавиться, и жилы проводов тогда войдут в контакт с арматурой, вследствие чего произойдёт короткое замыкание. Чтобы это не происходило, применяют специальные схемы подключения греющего проводника.

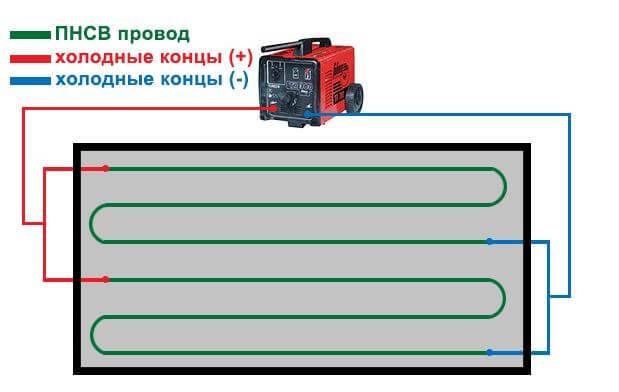

Варианты схем подключения

В результате теоретических разработок и опытных исследований было определено напряжение величиной 70 вольт, при котором ПНСВ наиболее эффективно «работает» с твердеющим раствором. Для создания оптимальных условий обогрева потребуется понижающий трансформатор.

Какая температура нагрева провода ПНСВ 1х1,2 и срок службы?
Трансформаторная понижающая подстанция

Перед монтажом электропроводки делают расчёт длины провода. Затем определяют схему укладки и способ подключения кабеля, величину рабочего выходного напряжения с учётом объёма бетонного раствора, окружающей температуры и габарита монолитной конструкции. Чтобы не погрязнуть в сложных расчётах, пользуются онлайн калькулятором, который учитывает все вышеперечисленные параметры. Используют две самые распространённые схемы укладки и подключения кабеля: это звезда и треугольник.

Какая температура нагрева провода ПНСВ 1х1,2 и срок службы?
Варианты подключения

Технические характеристики

Характеристики греющего провода значительно отличаются от параметров обычных проводников, так как к нему предъявляются совсем другие требования. В этом виде проводов наиболее важными являются не свойства изоляции и токопроводящей жилы, а величина теплоотдачи и температурные свойства.

Какая температура нагрева провода ПНСВ 1х1,2 и срок службы?
Технический показатель изделия

Если рассматривать температурные параметры, то для провода ПНСВ обычно указывают допускаемую наибольшую температуру, величина которой 80 °С. При более высокой изоляция начинает разрушаться.

Обратите внимание! Эксплуатационная температура для этой марки проводника находится в интервале −60 °С — 50 °С

Другой важной характеристикой является монтажная температура. Работа провода разрешается при морозах до −60 °С, но его укладка не должна производиться, если на улице ниже −15 °С. Работа провода разрешается при морозах до −60 °С, но его укладка не должна производиться, если на улице ниже −15 °С

Работа провода разрешается при морозах до −60 °С, но его укладка не должна производиться, если на улице ниже −15 °С

Другой важной характеристикой является монтажная температура. Работа провода разрешается при морозах до −60 °С, но его укладка не должна производиться, если на улице ниже −15 °С. Не менее важным параметром является удельная мощность выделения тепла

У проводников, предназначенных для передачи электричества, эта характеристика очень низкая. Для греющего провода производители указывают мощность выделения тепла около 20 Вт/м. Иногда изготовители заявляют этот параметр с величиной до 40 Вт/м, но здесь играет большую роль расчетная температура, а также наличие армирования поверхности, что значительно повышает этот параметр

Не менее важным параметром является удельная мощность выделения тепла. У проводников, предназначенных для передачи электричества, эта характеристика очень низкая. Для греющего провода производители указывают мощность выделения тепла около 20 Вт/м. Иногда изготовители заявляют этот параметр с величиной до 40 Вт/м, но здесь играет большую роль расчетная температура, а также наличие армирования поверхности, что значительно повышает этот параметр.

Популярные статьи  Какое УЗО ставить сразу после счетчика ЛЕО 50А?

Следующим параметром греющего провода является его удельное сопротивление, которое прямо зависит от сечения токоведущей жилы. Например, расчет нагревательного провода марки ПНСВ с сечением 1,2 мм² обладает удельным сопротивлением 0,12 Ом/м, а провод 2 мм² — 0,044 Ом/м.

Вам это будет интересно Особенности проводов для электропроводки

Если учесть, что этот вид проводника укладывается в бетонном растворе, то важным его свойством является устойчивость к проникновению воды, а также соляной и кислотной среды, что особенно важно для растворов, которые заливают при отрицательных температурах. Важно! В такой бетон обычно добавляют разные присадки для достижения необходимой вязкости. Важно! В такой бетон обычно добавляют разные присадки для достижения необходимой вязкости

Важно! В такой бетон обычно добавляют разные присадки для достижения необходимой вязкости

Прогрев бетона проводом

Прогрев бетона проводом

Прогрев бетона проводом осуществляется за счет тепловой энергии, выделяемой специальными греющими проводами с высоким электрическим сопротивлением при включении их в сеть: ПНСВ, BET финского производства и КДБС — отечественный аналог провода BET. Использование ПНСВ предусматривает использование станций прогрева и трансформаторов различной мощности. Прогревочные кабели BET и КДБС подключаются напрямую к сети 220 В.

Применение греющих проводов бетона целесообразно при строительстве конструкций с модулем поверхности Mп ≥ 4 и при температуре окружающего воздуха до — 40 °С.

Провода для прогрева бетона

ПНСВ — Провод Нагревательный Стальная жила, однопроволочная, круглой формы В — ПВХ изоляция. Для нормальной работы провода ПНСВ необходимо, чтобы он целиком находился в бетоне и его изоляция не была повреждена перед включением в сеть. Требуемое напряжение — от 50 до 110 В, сила тока в одной секции от 14 до 16 А.

КДБС — Кабель Двухжильный для Бетона в Секциях, изоляция — ПЭ оболочка — ПВХ. Секция кабеля КДБС состоит из двухжильного кабеля, с одной стороны соединенного муфтой с двухметровым установочным проводом, а с другой — имеет концевую муфту. Муфты обеспечивают герметичность соединения. Установочный кабель подключается в розетку бытового назначения 220 В. Температура окружающего воздуха при проведении бетонных работ t < — 30 °С.

BET — по своим характеристикам аналогичен КДБС.

Прогрев бетона проводом ПНСВ

Повсеместное использование провода ПНСВ для прогрева бетона зимой объясняется его низкой стоимостью, универсальностью и эффективностью. Чтобы осуществить прогрев бетона проводом ПНСВ возникает необходимость оснащения дополнительным дорогостоящим оборудованием.

Оборудование для прогрева бетона проводом ПНСВ

  • Станция прогрева бетона (СПБ) на базе понижающего трансформатора различных типов и мощностей ТМТО, СПБ, ТСДЗ и КПТО. Одна станция прогрева способна обогреть около 100 м³ бетонной смеси, в строительстве одновременно используется три и более станции, главное чтобы в питающей сети была достаточная электрическая мощность;
  • Магистральный кабель СИП (самонесущий изолированный провод), соединяющий трансформатор с «холодными концами» и способный выдерживать силу тока 220 — 250 А;
  • «Греющие провода» — нагревательные секции проводов ПНСВ, находящиеся в бетонной смеси;
  • Провода «холодных концов» — наружные отрезки провода, соединяющие концы секций провода ПНСВ с магистральным кабелем и способные выдержать проходящий через них ток на открытом воздухе. Используются алюминиевые провода АПВ 4 и АПВ 6, а при силе тока свыше 100 А — медные КГ. Длина холодных концов указывается в монтажной схеме и составляет от 0,5 до 1,0 м.
  • Средства тепловой защиты — теплоизоляционные материалы для предотвращения теплопотерь бетоном при прогреве.

Технология применения провода для прогрева бетона

Монтаж греющего провода производится с учетом равномерности прогрева бетонной конструкции в соответствии с рассчитанной монтажной схемой после установки опалубки и арматуры. Предварительно из провода для повышения эффективности изготавливаются спиралевидной формы нагревательные секции ПНСВ, которые допускается выполнять из двух или трёх соединённых отрезков. Длина провода в одной секции рассчитывается исходя из того, чтобы сила тока в греющем проводе составила 14 — 16 А.

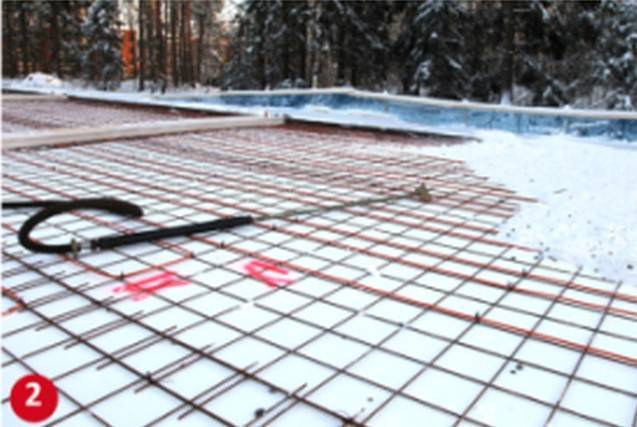

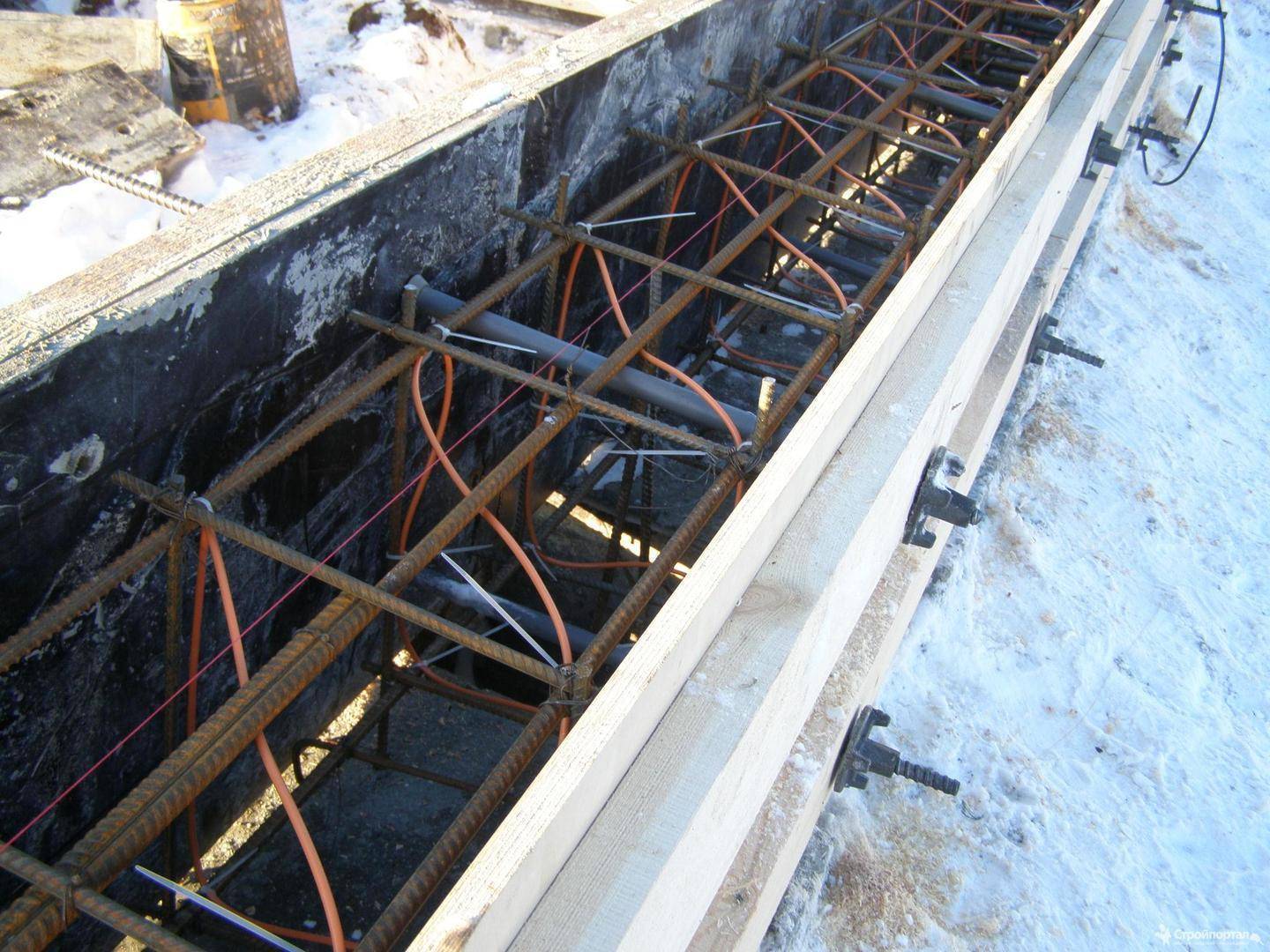

Секции навиваются на арматурный каркас без натяжения, не соприкасаясь с теплоизоляционными материалами, опалубкой и друг с другом. Минимально допустимое расстояние между проводами – 15 мм, радиус изгиба ПНСВ не должен быть меньше пяти наружных диаметров, а минимальный радиус – 25 мм. В зависимости от массивности бетонной конструкции нагревательные провода размещаются в один или несколько рядов, используется одна и более секций, объединённых в группы. После распределения спиралей ПНСВ производится их соединение с «холодными концами». Греющие провода и их соединения с «холодными концами» должны располагаться в бетонной смеси. Схема прогрева бетона проводом приведена на рисунке:

Какая температура нагрева провода ПНСВ 1х1,2 и срок службы?

Все соединения проводов должны быть надёжными и осуществляться скруткой, пайкой, через гильзы и клеммные коробки с обязательным последующим тщательным изолированием токоведущих частей. Чтобы тепловое воздействие было равномерным, установленный провод ПНСВ покрывается металлической фольгой толщиной 0,2 – 0,5 мм.

Секции ПНСВ проводами «холодных концов» объединяются в группы присоединением к магистральным кабелям и проверяется сопротивление изоляции мегомметром. Каждая группа подключается в сеть с учётом равномерной загрузки фаз низкой стороны подстанции.

Вы смотрели: Прогрев бетона проводом

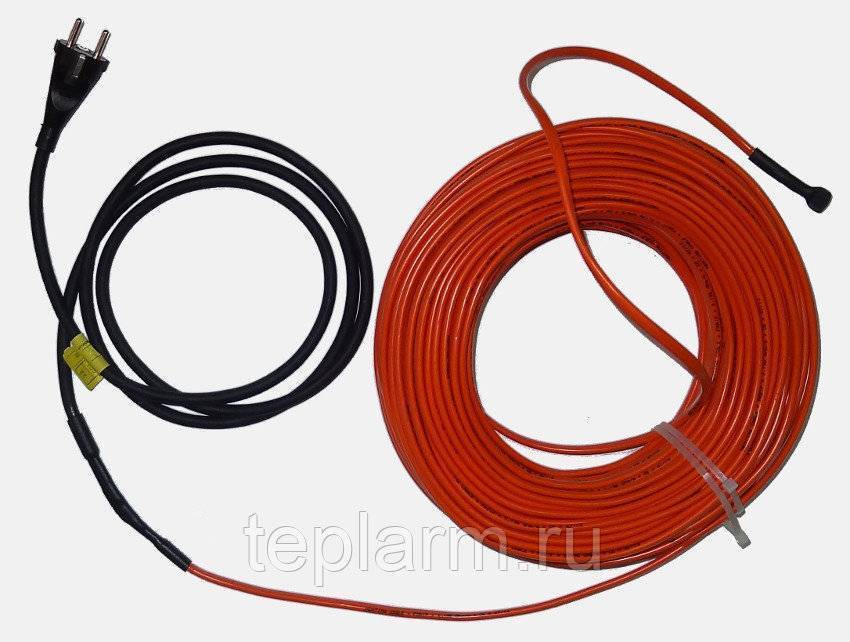

Монтаж секционного обогревочного кабеля

Какая температура нагрева провода ПНСВ 1х1,2 и срок службы?
Греющий провод в опалубке

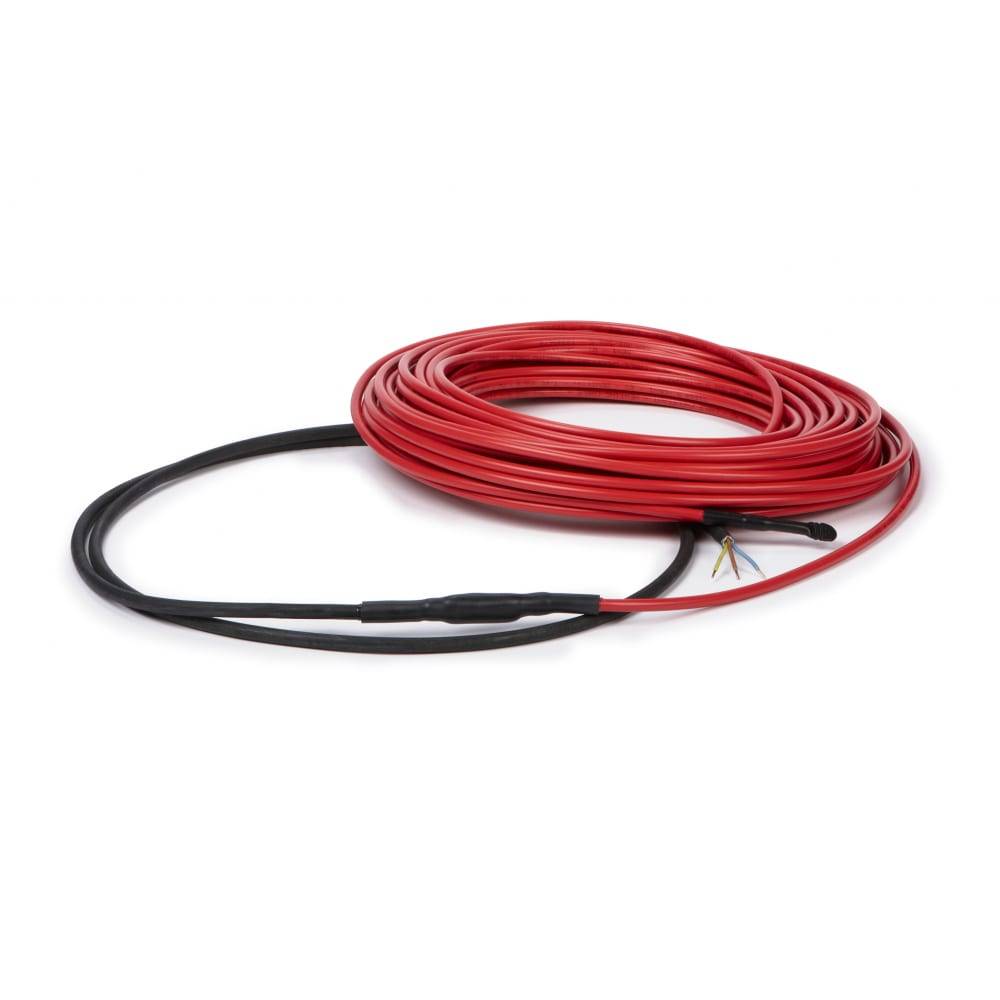

При установке секционного обогревочного кабеля не стоит вопрос с обрезкой, поскольку нагреватели реализуются готовыми секциями, а не в бухтах. Для бетонирования в зимнее время требуется рассчитать мощность обогревающего элемента на основании используемых кубов бетона в монолитной бетонной конструкции.

К технологии ТМО бетона прилагается инструкция, где указано, что на обогрев 1 м.куб. строительной смеси потребуется от 500 до 1500 Вт. Все зависит от погодных условий на улице. Если воспользоваться несколькими несложными техническими приемами, удастся существенно сократить расходы на оплату электроэнергии:

  • предварительно утеплить опалубку;
  • применять специальные насадки для смеси, которые позволяют понижать точку замерзания раствора.

Если предстоит залить перекрытия или балки, расчет требуемого материала проводится из 4 погонных метров на каждый квадратный метр поверхности. Если предстоит возвести объемные конструкции, например, двутавровые бетонные балки, электрообогрев укладывают ярусами с интервалом не более 0,4 метра. Защита греющих проводов позволяет их надежно приматывать к арматуре.

Достоинства и недостатки сегментированного кабеля

Какая температура нагрева провода ПНСВ 1х1,2 и срок службы?

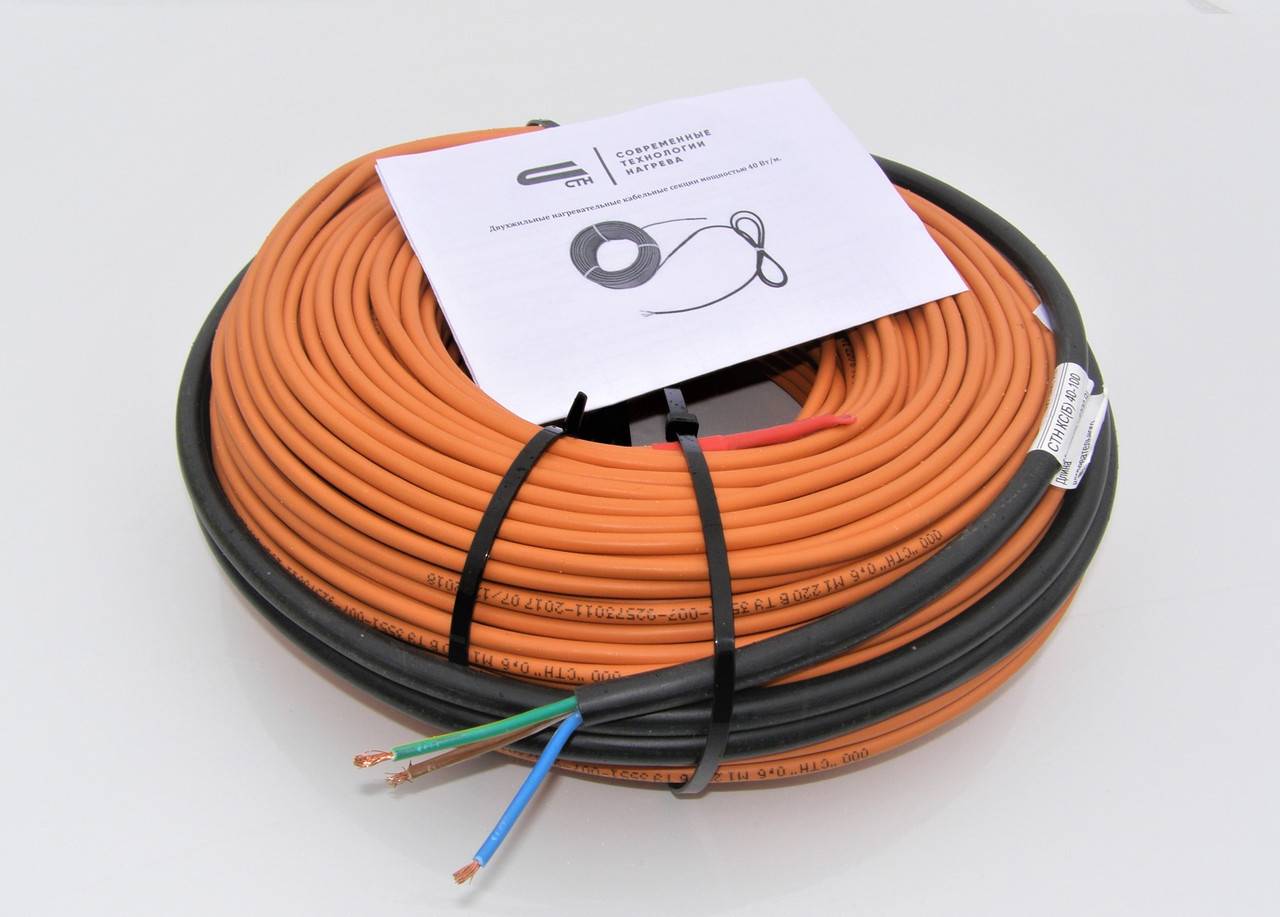

КДБС кабель для прогрева бетона

Сегментированные провода имеют неоспоримые преимущества в сравнении со своими аналогами:

  • несложный расчет длины требуемого обогревательного элемента, простота установки;
  • вероятность поражения электроэнергией минимальная;
  • для организации прогрева строительного материала не требуется дополнительное использование дорогостоящего оборудования.

К недостаткам можно отнести сравнительно высокую стоимость.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
