Как правильно спаять наушники

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как обойтись без паяльника

Если у вас нет паяльника, то это не критично. Описанная методика прекрасно подойдет для обычных наушников без микрофона и управляющих кнопок. К сожалению, она бесполезна, если шнур оборвался поблизости от динамика.Как правильно спаять наушники

Список необходимого:

  • нож;
  • зажигалка;
  • скотч;
  • рабочий AUX-кабель.

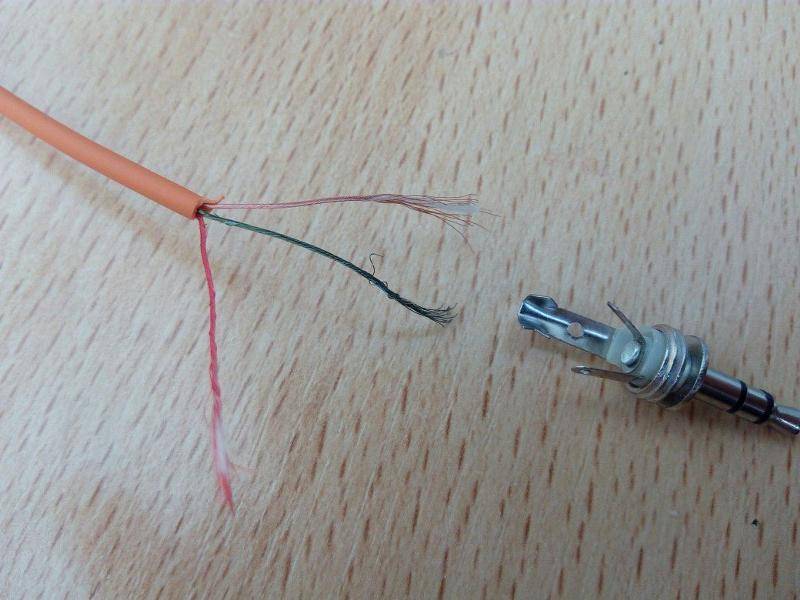

Отрезают часть кабеля с разъемом не короче 7 см, снимают ножом резиновую оплетку, оголив примерно 2 см. Очистить лак можно при помощи наждачки или зажигалки. Чтобы не испортить проводок, периодически огонь надо тушить. Нагар легко снимается пальцами, но нужно дождаться остывания.

Делают надрез на несколько сантиметров выше штекера, чтобы гарантированно избавиться от стертого места.

Как правильно спаять наушники

Скручивают все парные проводки как можно плотнее. Если их больше трех, то два лишних (ответственных за микрофон) можно спрятать или обрезать, ввод звука при этом перестанет работать. Иногда расцветки совпадают, но лучше проверить комбинацию, вставив разъем в гнездо плеера со включенной музыкой.

Как правильно спаять наушники

Для изоляции используют изоленту, обработав каждую отдельную пару. После этого соединяют их и обмотают в 3-5 слоев. Можно воспользоваться широким скотчем (подойдет и малярный) или тонкими термотрубками.

Определение проблемы

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера.

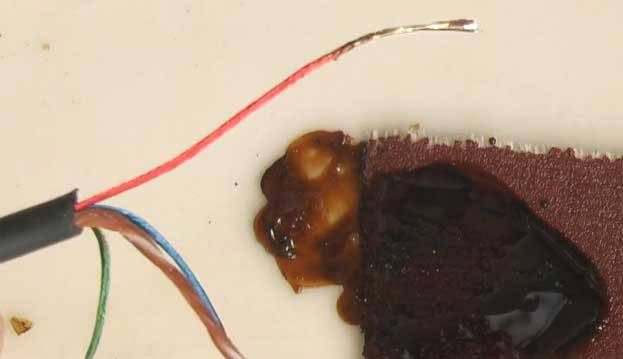

Далее нам надо залудить наши провода. Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке. К одному штекеру может подходить разное количество проводков — это зависит от класса наушников: моно — 2 провода, здесь трудно что-то перепутать; стерео и моно — три проводка и разные схемы подключения; стерео гарнитуры — 4 шт.

На фото ниже зажим отмечен красным кругом на нераспаянном разъеме; Зажим для кабеля отмечен красным для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел.

Если подключиться к МП3-плееру для прослушивания музыки, то можно проверить, используя баланс, как работает каждый канал. Если они прозваниваются со стереонаушниками, то это панель управления, и микрофон и оба провода подключаются к микрофонному выводу; 7 жил. Дополнительно про цвета проводов в наушниках О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением вот вы, например, знаете за что отвечает зеленый провод?

Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Паять нужно в полном соответствии с цветами проводов в наушниках вспоминаем, куда какой цвет был припаян или ищем наш клочок бумаги, где все записано : Не забудьте предварительно насадить корпус и термоусадку на провод! Вот как это выглядит в реальной жизни: Смотрим, как правильно припаять провод к наушникам 3 провода : 4 провода Если к вашему штекеру подходит 4 провода, то тут могут быть варианты. Убеждаемся, что все работает.

В интернете, конечно, можно найти методику, как соединить провода в наушниках без паяльника, но с надежностью пайки это не сравнится. Наушники с микрофоном подключается именно через 4 провода. Если после работы звука все равно нет, даже после проверки всех проводов на спаянность, то повреждение проводов может быть около самого динамика.

Экран правого и левого канала скручиваем между собой; как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак; разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото иначе придется все переделывать ; Важный момент: провод должен быть продет в основание разъема приступаем к припаиванию проводов к разъему. В противном случае можно вызвонить провода с помощью мультиметра омметра, электронного тестера или же определить методом подбора самый простой вариант — вставить штекер в плеер и по очереди прикладывать к нему провода, пока будет найдена верная комбинация

Так же обратите внимание, на 3-ю пластину, которая расположена с тыльной стороны наушников. В результате этого можно констатировать, что проблема кроется именно в штекере. Однако, процедура, осуществленная именно при помощи паяльника, гарантирует более качественное проведение работы

Однако, процедура, осуществленная именно при помощи паяльника, гарантирует более качественное проведение работы.

Как видите в двух случаях из трех проблема решаема. Именно для таких ситуаций были разработаны специальные переходники. Чтобы припаять их к штекеру, нам надо зачистить их от изолирующего лака примерно на мм, но не больше, чем потребуется для припаивания к контактам, чтобы при пайке случайно не замкнуть оголенные провода.

Другие разъемы

При починке других разъемов меняется не схема пайки наушников, а порядок подключения контактов. Если в случае двухконтактного соединения ошибиться сложно, то 5 проводов вполне можно перепутать.

Популярные статьи  Что такое условия единичного повреждения?

Как правильно спаять наушники

В трехпиновом штекере медный провод присоединяется к наибольшему контакту, а два цветных к оставшимся малым. Если микрофона нет, то 4 провода можно таким же образом подключить к штекеру этого типа, единственное отличие — медных кабелей два вместо одного, их нужно скрутить друг с другом. Если же он есть, то последний провод (четвертый или пятый) отвечает за микрофон, для него есть специальный контакт.

Как правильно спаять наушникиКак правильно спаять наушники

Разборка и ремонт штекера

Понять, что сломался штекер, весьма просто – как правило, поломка заключается в том, что от контактов отошли провода, передающие сигнал к динамикам. В таком случае звук должен понемногу возвращаться (правда, с помехами) после разных манипуляций со штекером, вставленным в линейный выход на источнике звука.

Чтобы понять, что штекер нуждается в ремонте, сделайте следующее:

  • подключите наушники к источнику звука и включите музыку;
  • пошевелите штекер в гнезде – покрутите, подергайте кабель в месте его соединения с мини-джеком.

Если в наушниках при этом появляется хоть какой-нибудь звук – возможно, это будет простое хрипение – корпус наушников разбирать не придется, достаточно отремонтировать штекер. Сделать это можно двумя способами:

  • разобрать имеющийся штекер и починить отошедшие контакты;
  • купить новый штекер и соединить его с кабелем наушников.

Конструкция мини-джека весьма проста. Мини-джек, или разъем TRS, имеет три основные части: это кончик (top), кольцо (ring) и рукав (sleeve). Первые две части отвечают за передачу сигнала; колец может быть несколько в зависимости от типа джека – монофонические наушники имеют одно кольцо, стереофонические – два, гарнитуры – три. Рукав же заземляет устройство.

Чтобы разобрать штекер, придется разрезать и отодрать пластиковый корпус этой детали. В более дорогих наушниках корпус просто развинчивается, но такая возможность доступна далеко не всегда

Если штекер пришлось разрезать, восстановить его, вероятно, уже не получится – придется просто заматывать все изолентой и обращаться с ним очень осторожно при дальнейшей эксплуатации

Под пластиковым корпусом вы найдете несколько медных полосок, к которым присоединены провода наушников. Один из них будет прилегать неплотно – именно из-за этого в одном из динамиков или в обоих ушах нет звука. Достаточно прижать его поплотнее и запаять – звук вернется. Помните, что контакты не должны соприкасаться друг с другом.

Замена штекера производится примерно так же – старый штекер отрезается и на его место устанавливается новый

При этом важно правильно присоединить провод – к коротким контактам присоединяются каналы, а к длинному (рукаву) – оголенный провод заземления. Если вы неправильно соедините каналы, звук все равно появится, но левый и правый наушники поменяются местами

Советы профессионалов

  • Покупая дешёвые наушники, рассчитывайте на срок службы в год. Дольше они не живут почти ни у кого.
  • Если ремонтируете дорогую пару — понадобится хороший паяльник с тонкой насадкой, чтобы не залить всё вокруг припоем.
  • Медь, серебро, золото — всё это явно лучше, чем олово. Для хорошего звука нужны хорошие материалы.
  • Армировка наушников здорово продлевает срок их службы.
  • Залужить контакты можно не только аспирином. Есть много способов. Если читатель ремонтирует дорогие студийные наушники — можно зачищать их ножом, так как толщина меди позволит это сделать.

Источники

  • https://pro-instrymenti.ru/elektronika/kak-pravilno-payat-naushniki/
  • https://odinelectric.ru/wiring/wires/kak-pripayat-provoda-k-shtekeru-naushnikov
  • https://www.asutpp.ru/kak-spayat-naushniki.html
  • https://svaring.com/soldering/praktika/pajka-naushnikov
  • https://electro-shema.ru/remont/kak-pripayat-naushniki-k-shtekeru.html
  • https://myearphones.ru/instruktsii/kak-spayat-naushniki
  • https://220v.guru/bytovaya-tehnika/kak-zamenit-shteker-v-naushnikah-s-3-4-provodami-s-mikrofonom-i-bez.html

Что потребуется?

Для самостоятельного выполнения пайки наушников в домашних условиях необходимо подготовить комплект инструментов и материалов.

  1. Паяльник. Для пайки тонких проводов будет достаточно маломощного паяльника с медным, керамическим или никелированным жалом.
  2. Источник электропитания. Розетка и удлинитель, если длины провода будет недостаточно.
  3. Флюс. Для работы в домашних условиях подойдёт обычная канифоль. Она позволит правильно залудить паяльник и контакты проводов.
  4. Припой. Обычно используются составы на оловянной основе в виде проволоки, ленты, пасты. При выборе последних двух вариантов покупать флюс отдельно не требуется.
  5. Канцелярский нож для резки бумаги.
  6. Расходные материалы. Дополнительные провода на замену, штекеры, если имеющийся вариант пришёл в негодность.
  7. Мультиметр для диагностики. С его помощью можно обнаружить, где именно локализована неисправность.
  8. Изолента или специальная трубчатая термоизоляция.

Полезен будет специальный коврик из силикона, который можно постелить на любую ровную поверхность. Для паяльника лучше запастись специальным держателем. Для лужения жала в процессе работы будет полезен кусочек фетра, очищать его в процессе работы можно о сосновый брусок.

Как правильно спаять наушники

Изолируем проводки

Так как лак с проводков мы счистили, то теперь у них нет изоляции. Если замкнуть скрутки между собой то либо вы сделаете себе моно либо отрубите один канал. Поэтому нужно их изолировать, чтобы исключить замыкание между собой.

Сначала изолируем каждую скрутку по отдельности. Помимо самой изоляции это еще и упрочнит соединения. Почему-то я сделал это малярным скотчем, наверное лежал ближе

Это не важно

Теперь замотаем все вместе широким скотчем, слоя в 3 — 4. Или 5 — дело вкуса)

Обычно в таких случаях я предпочитаю разносить места скруток подальше друг от друга, чтобы они не касались друг друга.

Пайка проводов гирлянды и наушников без паяльника

На рынке радиотоваров практически все гирлянды и большинство наушников изготовлены в Китае. Китайские производители в своей борьбе за экономию материалов используют в продукции провода настолько тонкие, что припаять их друг к другу обычным паяльником довольно трудно.

Поэтому при выполнении ремонтных работ лучше обойтись вообще без паяльника. Зачищенные концы проводков скручивают в плотное соединение. Берут заострённый стержень из медной проволоки ø 1-2 мм. Скрутку покрывают паяльной пастой. Пруток прогревают свечой на расстоянии 3 см от кончика жала. Одновременно с этим жалом проводят по скрутке, получая качественную пайку. Это один из лучших методов, как припаять тонкие провода без паяльника.

Существует ещё один остроумный способ пайки тонких проводов. В качестве паяльного стержня используют обычную канцелярскую скрепку. Её изгибают так, чтобы было удобно паять, удерживая пруток пассатижами.

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен!
Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике

Будь осторожен!
Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Разъемный соединитель TRS (название образовано от английской аббревиатуры наконечник, кольцо, гильза) штыревого типа часто применяется в различных аудиоустройствах. Имеет несколько вариантов исполнения, 3,5-миллиметровый разъем (известный также как мини-джек) ориентирован преимущественно на наушники начального или среднего качества воспроизведения, а также может эксплуатироваться в микрофонных цепях, радиоприемниках, плеерах и различных мультимедийных гаджетах. Разъем данной разновидности довольно популярен также в мобильных телефонах.

Общий вид разъема 3.5 jack

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Популярные статьи  Почему в одной комнате перестали работать 4 из 6 розеток?

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки

Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином

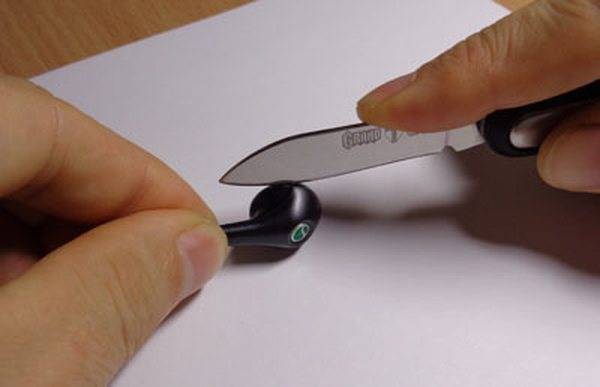

Теперь снимем резиновую оплетку

Специально для этой статьи был найден самый тупой нож, дабы попробовать все на себе).

Удобнее всего надрезать оплетку именно как на фотографии. Не нужно сильно прижимать лезвие. Благодаря сгибанию, оплетка сама будет расходится. Проворачиваем провод, делая надрезы и, когда прошли круг, снимаем оплетку. Главное не прорезать проводки.

Лучше оголить около 2-х сантиметров проводков, так будет проще, а площадь контакта больше. Что увеличит надежность. Проводки покрыты лаком, который необходимо счистить. Сначала была попытка очистки лака ножом.

Читать также: Строп для страховочной привязи

Не самый лучший способ. Проводки очень тонкие и при таком грубом механическом воздействии отрываются вместе с лаком. Чему хорошо способствует тупость ножа. В принципе острым ножом это делается легко. Но острого ножа у нас нет, поэтому воспользуемся зажигалкой. Ну или хотя бы спичками.

Из чего состоит звук в наушниках?

Множество жил — это каналы, каждый из которых выводит контент удельной частотной полосы на мастер-шину в динамике ( в том, что вставляется в ухо). Таким образом понятно, что повреждение хотя бы одной из этих жилок полностью вычёркивает диапазон частот, за который она отвечает. Почему же этого не слышно?

Дело в двух вещах:

  • стерео;
  • остальные жилы.

Ели одна частота отсутствует слева, она будет слышна справа. К тому же, когда частота, под которую был выведен канал, его теряет, остаточный сигнал передаётся по другим жилам.Тем самым общая нагрузка на звук увеличивается. Он начинает клиповать и перегружаться. Почему дешёвые наушники за 30 рублей звучат так плохо? Количество жил там минимально и современную музыку они никак не тянут. Что уж там говорить, даже радио-эфиры транслируются с трудом.

Как правильно спаять наушники

Что касается заземления, там всё проще. Пока хотя бы одна жила функционирует, оно есть. Но стоит ей перетереться — звук изменится.

Именно этот фактор является причиной того, что контакты залуживают, а не оголяют при помощи канцелярского ножика.

Хороший пример потери частот — аудио-сплиттер (разделитель). Прибор, разделяющий один вход под наушники на два. Проседает не только громкость, а и частотный диапазон. Звук перестаёт “качать”, он становится тихим и плоским, пропадает динамика. Всё по той же причине. Количество жил осталось то же, а количество выходов увеличилось вдвое.

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

  • 2 провода (для моно-наушников);
  • 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
  • 4 провода (для стерео-наушников);
  • 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

От каждого уха всегда идут два провода — плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

  • красный — правый канал;
  • зеленый, синий или белый провод — левый канал;
  • бесцветный лак — общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый:
у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода — это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы — разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

Вариант второй:

у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода — это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода — это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

Популярные статьи  Трехфазный стабилизатор напряжения

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Различные поломки наушников – весьма распространенная проблема, особенно если это устройство используется активно, а не для прослушивания музыки дома. Чаще всего ломаются вставные наушники – вкладыши и вакуумные затычки, поскольку именно они обычно используются вне дома – например, при активных занятиях спортом.

Обычно на вероятность поломки влияют следующие факторы:

  • заводской брак – самая распространенная проблема в случае с дешевыми наушниками;
  • неправильная эксплуатация – из-за подключения наушников к неправильному источнику звука может сломаться динамик, а если носить источник звука в кармане джинсов или брюк, на штекер будет оказываться постоянное воздействие, и он рано или поздно сломается.

Если наушники перестали работать, их, возможно, придется разбирать. Конечно, это не всегда возможно – так, сложнее всего разобрать вкладыши и затычки, имеющие монолитный корпус. Кроме того, после разборки таких наушников вам могут потребоваться новые запасные части.

Кроме самого корпуса наушников можно разбирать штекер, который соединяется с источником звука. Но прежде чем приступать к той или иной операции, следует убедиться, что это вообще необходимо, диагностировав поломку.

Цвета проводов в наушниках

  • В большинстве наушников всего две пары проводов — под левый и правый канал.
  • Если в наушниках три провода — это левый, правый и общий — мастер-контроллер, который регулирует громкость обоих каналов.
  • Если пары 4 — это левый, правый и заземление для каждого из них.

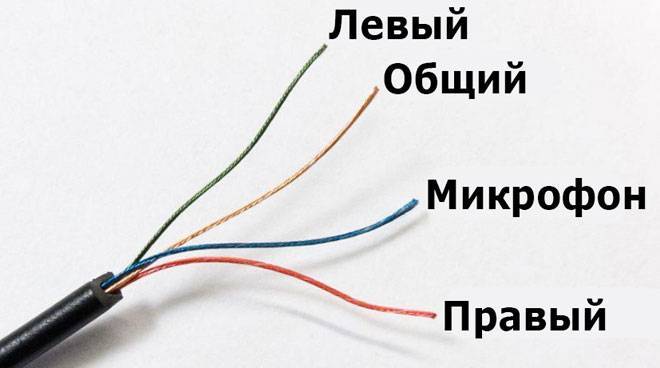

  • Пять проводов — это левый, правый, заземление для каждого и канал микрофона.

Конечно, существую и другие варианты (например, наушники с микрофоном и одним динамиком), но подавляющее большинство моделей устроены именно так, как описано выше.

Как правильно спаять наушники

Провода обычно сдвоенные, то есть провод с «землёй» содержит дополнительный слой изоляции.

В некоторых моделях наушников, на штекер нанесена маркировка (L (левый), R(правый), S(стерео), M(микрофон). Контакты для земли не маркируются дополнительно. Если обозначений контактов нет, нужно присмотреться, нет ли на корпусе штекера остатков пластиковой обмотки соответствующего цвета. Крайне редко провода вырываются полностью.

Ремонт наушников

Как соединить телевизионный кабель

При обладании минимальными навыками работы паяльником и тестером оборванные провода можно отремонтировать.

Поиск неисправности

В исправных наушниках звук должен быть чистым, без треска и пропадания звука, и голос говорящего на втором конце линии также должен быть без треска и обрывов. Если это не так, то возможны два варианта: неисправность аппарата или наушников. Для проверки штекер наушников следует подключить к заведомо исправному аппарату:

  • проблемы остаются – неисправность в наушниках;
  • проблемы пропали – неисправен аппарат.

Можно поступить наоборот: подключить к аппарату заведомо исправные наушники:

  • проблемы пропали – неисправны стереонаушники;
  • проблемы остались – неисправен аппарат.

В большинстве случаев причина в обломанных проводах к штекеру или «качельке» (кнопки регулятора громкости) или в динамике. Наушник или «качельку» следует разобрать и припаять провода, а штекер поменять или отремонтировать.

Перед тем, как припаять провода, идущие к штекеру, определяется место обрыва. Это делается тестером или мультиметром, включённым на проверку сопротивлений:

  1. подключить к штекеру тестер; изгибать провод, следя за показаниями тестера;
  2. при изгибе кабеля в месте обрыва у штекера показания прибора будут меняться;
  3. если обрыв постоянный, то возможна неисправность или обрыв возле наушника.

Прозвонка проводов

При обрыве кабеля внутри штекера или невозможности снять с него защитную оболочку необходимо определить соответствие проводов динамикам, микрофону и панели управления. При этом возможны разные варианты схем соединения:

  • микрофон и «качелька» подключаются одной парой проводов или разными;
  • иногда микрофон подключается экранированным проводом;
  • общий провод один для всех элементов или для каждой детали свой.

Прежде всего, перед тем, как спаять провода наушников, необходимо найти концы, идущие к динамикам. Это делается тестером или мультиметром, включённым для измерения сопротивлений:

  1. зачистить провода на 10 мм от изоляции, если среди них есть экранированный, то он идёт к микрофону;
  2. надеть наушники и начать поочерёдно прозванивать провода;
  3. при подключении тестера к одному из каналов и общему проводнику слышен треск в одном из телефонов;
  4. к левому и правому каналу – в обоих.

Если наушники без микрофона, то кабель припаивается к штекеру, а в гарнитуре после прозвонки динамиков определяются провода, идущие к микрофону и кнопкам:

  • 4 провода. Оставшаяся подключена к микрофону;
  • 5 жил. Две оставшиеся соединены между собой и не прозваниваются с динамиком – подключены к микрофону и припаиваются к общей клемме и клемме микрофона. Если они прозваниваются со стереонаушниками, то это панель управления, и микрофон и оба провода подключаются к микрофонному выводу;
  • 7 жил. Это две пары – к микрофону и к кнопкам. Припаиваются по цветам параллельно на общую и микрофонную клеммы.

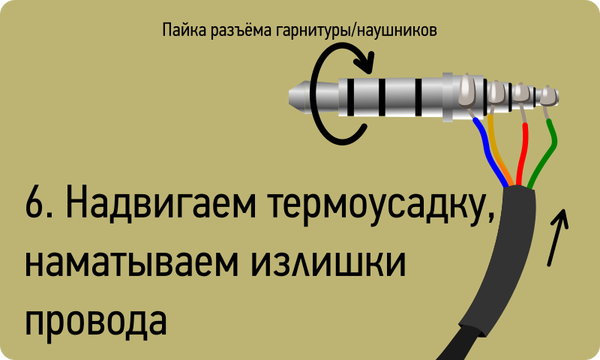

Как припаять наушники к штекеру

Штекер изготовлен из мягкой пластмассы, и штырь с контактными кольцами в неё залит. Для ремонта корпус придётся разрезать, а потом соединить при помощи термоусадочной трубки подходящего диаметра.

Как правильно спаять наушники
Разборка штекера

Обрыв провода, идущего к штекеру, устраняется с помощью пайки:

  1. обрезать кабель;
  2. аккуратно разрезать запаянный пластмассовый корпус и достать из него сам штекер;
  3. удалить остатки кабеля из корпуса тонким сверлом;
  4. кабель, идущий к наушникам, зачищается на длину, необходимую для пайки;
  5. тестером проверить исправность наушников;
  6. концы жил облудить на 5 мм;
  7. надеть надрезанный корпус через ранее высверленное отверстие на кабель;
  8. припаиваем провода к металлической середине штекера, согласно цветам изоляции или результатам прозванивания;
  9. середина с припаянным кабелем укладывается в пластмассовый корпус;
  10. сверху надевается кусочек термоусадочной трубки и прогревается феном.

Также производится замена штекера на наушниках.

Как правильно спаять наушники
Как перепаять штекер

Ремонт динамика наушников

При отсутствии звука в одном из динамиков причиной может быть обрыв провода на подключении к нему. Для ремонта неисправный наушник необходимо вскрыть. В больших моделях крышка крепится шурупами, а в маленьких – на защёлках или с помощью клея. Такие динамики вскрываются ножом, вставленным в щель между крышками.

Припаянный провод необходимо закрепить внутри. Для этого на нём завязывается узел, или он приклеивается суперклеем.

Разобранный динамик собирается, и при необходимости крышки приклеиваются друг к другу.

Как правильно спаять наушники
Разборка наушника

Знание того, как заменить провод и как поменять штекер, поможет сэкономить на приобретении новых стереонаушников, а для того, чтобы припаять штекер к наушникам, необходимо знать распиновку проводов.

Как правильно спаять наушники
Соединение проводов

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
