Как сделать сумеречный выключатель своими руками

Сумеречный выключатель – это устройство, которое автоматически включает или выключает освещение в зависимости от уровня освещенности. Это очень удобно, когда вам необходимо автоматически контролировать свет в помещении.

Чтобы сделать сумеречный выключатель своими руками, вам понадобятся следующие материалы:

• Фотодиод (фотоэлемент) или фотоэлектрический датчик;
• Резистор;
• Транзистор;
• Конденсатор;
• Реле (электромагнитное или твердотельное);
• Диод;
• Питание (батарейка или источник питания).

Итак, приступим к созданию сумеречного выключателя:

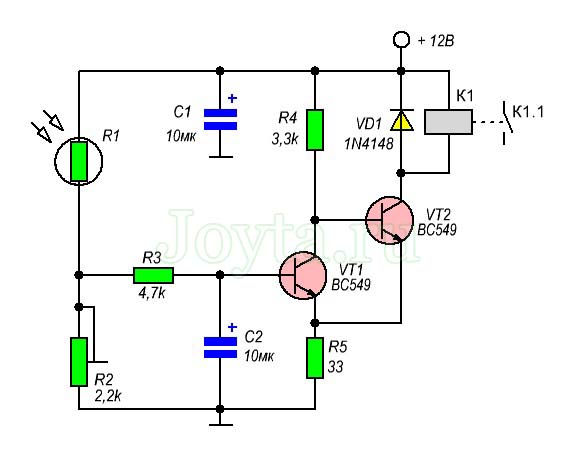

1. Соберите схему сумеречного выключателя, как показано на рисунке ниже:

2. Подключите фотодиод к резистору, транзистору и конденсатору в соответствии с схемой.
3. Подключите реле к транзистору и питанию.
4. Подключите диод к катушке реле для защиты от обратного тока.
5. Закрепите все компоненты на плате или в корпусе.
6. Проверьте подключение и работу сумеречного выключателя.

Теперь, когда ваш сумеречный выключатель готов, вы можете установить его в нужном месте и настроить чувствительность срабатывания в зависимости от ваших потребностей. При достижении определенного уровня освещенности, выключатель автоматически будет включать или выключать свет.

Создание своего сумеречного выключателя – это интересный и полезный проект, который поможет сделать вашу жизнь удобнее. Удачной работы!

Подготовка материалов

Перед началом работы над сумеречным выключателем необходимо подготовить несколько основных материалов и инструментов:

• Микроконтроллер Arduino Uno;
• Фоторезистор;
• Резистор 10 кОм;
• Транзистор NPN (например, 2N2222);
• Реле 5V;
• Лампочка 220V;
• Провода (монтажные и питающие);
• Паяльная станция с принадлежностями;
• Стандартные инструменты: пинцет, кусачки и отвертки.

Помимо основных материалов, вам понадобятся некоторые дополнительные элементы, такие как паяльная паста, припой, термоусадочные трубки и электроизоляционная лента.

Убедитесь, что у вас есть все необходимые материалы и инструменты перед тем, как приступать к сборке сумеречного выключателя.

Выбор и приобретение необходимых компонентов

Для создания сумеречного выключателя вам понадобятся следующие компоненты:

1. Фотодиод или фоторезистор — это основной элемент, который будет реагировать на изменение освещенности.
2. Транзистор — он будет управлять включением и выключением света.
3. Резистор — необходим для создания делителя напряжения и обеспечения правильной работы схемы.
4. Конденсатор — служит для сглаживания сигнала и предотвращения проблем с помехами.
5. Реле или твердотельное реле — используется для фактического управления включением и выключением света.
6. Источник питания — обеспечивает электрическую энергию для работы всей схемы.
7. Дополнительные компоненты: резисторы, конденсаторы, провода, паяльная паста и паяльник — необходимы для подключения и монтажа схемы.

Перед приобретением компонентов убедитесь, что они соответствуют необходимой технической спецификации. Обратите внимание на следующие параметры:

• Фотодиод или фоторезистор: чувствительность к свету, рабочий диапазон освещенности.
• Транзистор: тип и параметры (например, максимальный ток и напряжение).
• Резисторы и конденсаторы: номинальное значение.
• Реле или твердотельное реле: рабочий ток и напряжение.
• Источник питания: выходное напряжение и ток.

Вы можете приобрести необходимые компоненты в специализированных магазинах электроники или заказать их через интернет. Обратите внимание на репутацию продавца и качество товара.

При запуске проекта рекомендуется приобрести компоненты с небольшим запасом, чтобы иметь возможность замены, если что-то пойдет не так или понадобятся дополнительные исправления и улучшения.

При выборе компонентов обратите внимание на их совместимость и соблюдение необходимых электрических параметров. Также учтите размеры и форму фоторезистора или фотодиода, чтобы он легко вписывался в конструкцию вашего сумеречного выключателя.

После приобретения всех необходимых компонентов вы готовы перейти к следующему этапу — сборке сумеречного выключателя.

Сборка необходимого инструмента

Для сборки сумеречного выключателя с помощью схемы вам понадобятся следующие инструменты:

• Паяльная станция или паяльник;
• Проводники;
• Схема с объяснениями;
• Программируемый микроконтроллер;
• Резисторы с нужными значениями;
• Фотодиод или фоторезистор;
• Оптопара;
• Реле;
• Световод;
• Транзистор;
• Переключатель или кнопка.

Обязательно имейте под рукой набор инструментов для работы с электроникой, включая пинцет и отвертки разных размеров. Также может быть полезно запастись паяльной маской и ниткой для пайки.

Создание электрической схемы

Перед тем, как приступить к созданию сумеречного выключателя, необходимо разработать подробную электрическую схему. Это позволит учесть все детали и обеспечить правильное функционирование вашего устройства.

Шаг 1: Необходимые материалы

• Две кнопки (выключателя) — одна для включения, вторая для выключения освещения;
• Фоторезистор — датчик освещенности, реагирующий на изменение света;
• Резистор — используется для ограничения тока;
• Транзистор — управляющий элемент;
• Диод — предотвращает обратное напряжение;
• Реле — устройство, открывающее или закрывающее электрическую цепь;
• Лампочка — светодиодная или обычная;
• Провода;
• Паяльник и припой;
• Паяльная жидкость и флюс;
• Проводники и изолента;
• Предохранители и предохранительные клапаны;
• Платиновые детали и другие материалы.

Шаг 2: Разработка электрической схемы

Вам потребуется создать схему, которая будет контролировать подачу электроэнергии к источнику света в зависимости от уровня освещенности. Следуйте данной инструкции для создания электрической схемы:

1. Соедините фоторезистор с резистором.
2. Соедините резистор с базой транзистора.
3. Подключите эмиттер транзистора к отрицательному полюсу источника питания.
4. Соедините коллектор транзистора с одной стороной катушки реле.
5. Подключите другую сторону катушки реле к положительному полюсу источника питания.
6. Соедините один конец выключателя с отрицательным полюсом источника питания.
7. Соедините вторую сторону выключателя с базой транзистора через диод.
8. Соедините положительный полюс источника питания (защищенный предохранителем) с одной стороной лампы.
9. Соедините другую сторону лампы с катушкой реле.
10. Соедините вторую сторону катушки реле с коллектором транзистора.

Убедитесь, что все соединения выполняются правильно, а провода надежно закреплены, чтобы избежать возникновения короткого замыкания или пожара. Перед подключением к источнику питания тщательно проверьте всю схему и убедитесь в отсутствии ошибок.

Шаг 3: Тестирование схемы

После создания электрической схемы необходимо протестировать ее работоспособность. Подключите схему к источнику питания и проверьте, что свет включается и выключается в зависимости от уровня освещенности, регулируемого фоторезистором.

Если необходимо внести какие-либо корректировки, откройте схему и внесите необходимые изменения, чтобы обеспечить стабильную работу вашего сумеречного выключателя.

Теперь у вас есть электрическая схема для создания сумеречного выключателя. Продолжайте следовать пошаговой инструкции и изготовьте данный выключатель своими руками.

Разработка принципиальной схемы

Перед тем, как приступить к созданию собственного сумеречного выключателя, необходимо разработать принципиальную схему, которая будет определять порядок соединения компонентов и их функциональные взаимосвязи.

Для разработки принципиальной схемы потребуется:

1. Микроконтроллер — основной элемент сумеречного выключателя, который будет контролировать подключенные к нему компоненты и реагировать на изменение уровня освещенности.
2. Фоторезистор — датчик освещенности, который будет принимать информацию о текущем уровне света в помещении.
3. Реле — электромагнитное устройство, которое будет управлять включением и выключением осветительного прибора.
4. Резисторы — электронные компоненты, необходимые для корректной работы сумеречного выключателя.
5. Конденсаторы — электронные компоненты для сглаживания сигналов и стабилизации питания.

Принципиальная схема должна предусматривать подключение каждого компонента, учитывая их взаимосвязь и правильную работу выключателя.

Пример принципиальной схемы:

№	Компонент	Описание
1	Микроконтроллер	Основной элемент управления сумеречным выключателем
2	Фоторезистор	Датчик освещенности
3	Реле	Устройство для управления осветительным прибором
4	Резисторы	Для корректной работы сумеречного выключателя
5	Конденсаторы	Для сглаживания сигналов и стабилизации питания

Разработка принципиальной схемы является важным шагом в создании собственного сумеречного выключателя и поможет в дальнейшей сборке и программировании устройства.

Нанесение схемы на специальную печатную плату

После того как вы разработали электрическую схему для своего сумеречного выключателя, необходимо перенести ее на специальную печатную плату (ПП).

Перенос схемы на печатную плату позволяет изготовить более компактное устройство и обеспечить более надежное электрическое соединение компонентов.

Для начала подготовьте специальную печатную плату, выбрав нужный размер и форму. Возможно, вам потребуется обрезать плату под необходимые размеры.

Затем, используя электронные схемы или рисунки, перенесите элементы и соединения на печатную плату. Для этого можно использовать перманентный маркер или специальную кислотоустойчивую трансферную пленку.

При нанесении схемы на плату необходимо учитывать все соединения, контакты и выводы компонентов. Важно обеспечить правильный контакт между электрическими элементами.

После того как схема перенесена на плату, рекомендуется проверить получившееся изображение на предмет ошибок или пропущенных деталей. Корректировки можно внести с помощью маркера или удалить нанесение ацетоном и начать заново.

После окончательного нанесения схемы на плату, дайте ей высохнуть в течение нескольких минут.

Теперь плата готова к процессу травления, который позволит удалить ненужные металлические области и создать требуемые соединения.

Обратите внимание, что требуется использовать специальную травящую жидкость, которая обычно содержит феррихлорид или пероксид водорода. Травящая жидкость разъедает ненужные области металла, оставляя только необходимые трассы и контакты.

Успешное нанесение схемы на печатную плату требует аккуратности и внимательности. Если вы впервые выполняете эту процедуру, рекомендуется обратиться к опытному специалисту или найти подробные инструкции по изготовлению печатных плат.

Пайка компонентов

Для создания сумеречного выключателя своими руками необходимо осуществить пайку компонентов. Пайка – это способ соединения электронных элементов, применяемый в электронике. Для выполнения пайки вам понадобятся следующие материалы и инструменты:

• Паяльник — нагревательное устройство с тонким нагревательным элементом;
• Паяльная жала — сменные насадки для паяльника;
• Паяльная паста — специальная паста, улучшающая процесс пайки;
• Флюс — вещество, улучшающее пайку;
• Паяльная проволока — сплав на основе олова и свинца, используемый для пайки;
• Компоненты — элементы, которые требуется соединить (резисторы, светодиоды и прочие).

Перед началом пайки необходимо провести подготовительные мероприятия. Включите паяльник и дождитесь его прогрева. Потребуется некоторое время для достижения оптимальной рабочей температуры. После этого приступайте к пайке, следуя инструкциям ниже:

1. Очистите контакты компонентов от оксидной пленки. Сделать это можно с помощью шариков хлопковой ваты, смоченных изопропиловым спиртом или изопропанолом.
2. Нанесите припой на чистый контакт компонента. Припой — сплав олова и свинца в виде проволоки или пасты. Это поможет создать надежное соединение при пайке.
3. Плавким концом припоя приложите нагретое паяльное жала к контактам. Подождите несколько секунд, чтобы припой хорошо пропаял контакты, и уберите паяльник.
4. Повторите процедуру для остальных контактов компонентов.

После завершения пайки рекомендуется проверить выполненную работу. Подключите сумеречный выключатель к источнику питания и проверьте его работоспособность. Если все компоненты правильно пропаяны, сумеречный выключатель будет функционировать корректно.

Помните, что пайка компонентов требует аккуратности и внимания. Следуйте инструкциям и работайте с паяльником согласно предусмотренным мерам безопасности. При необходимости обратитесь за помощью к профессионалам.

Подготовка компонентов для пайки

Перед тем как приступить к пайке сумеречного выключателя, необходимо подготовить все необходимые компоненты. Вот список основных компонентов, которые понадобятся:

1. Схема электрической схемы сумеречного выключателя.
2. Макетная плата или универсальная печатная плата.
3. Разъемы для подключения проводов.
4. Лента светодиодов или другие источники света для обнаружения уровня освещенности.
5. Микроконтроллер, который будет использоваться для управления смеречным выключателем.
6. Резисторы, конденсаторы и другие элементы электрической цепи согласно схеме.
7. Паяльник и припой для соединения компонентов и печатной платы.
8. Провода и кабели для подключения всех компонентов вместе.
9. Изолирующая лента или термоусадочная трубка для изоляции соединений.

После того как все компоненты подготовлены, следует провести визуальный осмотр схемы сумеречного выключателя и уточнить порядок соединения компонентов на плате. Прежде чем приступить к пайке, лучше сначала провести тестирование схемы на макетной плате, чтобы убедиться, что все компоненты работают корректно.

Пайка компонентов требует аккуратности и небольшого опыта работы с паяльником. Рекомендуется следовать инструкциям вместе с каждым компонентом и использовать правильные техники пайки, чтобы избежать повреждения компонентов или платы. Припой должен правильно расплавиться и образовать надежное соединение между компонентами и платой.

По мере пайки следует ведеть учет порядка подключения компонентов и проводов. Рекомендуется использовать маркировку на печатной плате для облегчения последующей сборки и подключения компонентов.

После завершения пайки все соединения следует проверить внимательно на отсутствие короткого замыкания или проблем с подключением. Если все соединения выполнены правильно, можно приступать к подключению к питанию и тестированию сумеречного выключателя.

Не забывайте о безопасности при работе с электрическими компонентами и пайкой. Работайте в тщательно проветриваемой области, избегайте использования острых или горячих инструментов неправильно и следуйте инструкциям и рекомендациям производителей компонентов и паяльного оборудования.

Пайка компонентов на печатную плату

Пайка компонентов на печатную плату — это одна из главных стадий создания сумеречного выключателя своими руками. В этом разделе мы рассмотрим пошаговую инструкцию по пайке компонентов на печатную плату.

1. Начните с подготовки рабочего места. Убедитесь, что у вас есть все необходимые инструменты: паяльник, припой, пинцет, флюс и другие необходимые аксессуары.
2. Включите паяльник и дайте ему прогреться до необходимой температуры. Обычно рекомендуется использовать паяльник с температурой около 350 градусов Цельсия.
3. Подготовьте печатную плату. Если у вас есть какие-либо перфорации, удалите их с помощью ножниц или ножа.
4. Поместите компоненты на печатную плату в соответствии с схемой. Будьте внимательны и точно следуйте инструкции, чтобы избежать ошибок.
5. Отнеситесь к пайке компонентов с осторожностью. Сначала отпаяйте олово с паяльником. Затем нанесите небольшое количество припоя на каждое отверстие на плате.
6. С уверенностью паяйте компоненты на плату, одно за другим. Убедитесь, что они тщательно припаяны и надежно закреплены.
7. Проверьте свою пайку на наличие ошибок. Просмотрите все компоненты и соединения, убедитесь, что ничего не пропущено и все припоя хорошо соединены.
8. Теперь печатная плата с паяными компонентами готова к следующему этапу в процессе создания сумеречного выключателя.

Пайка компонентов на печатную плату — важный этап в создании сумеречного выключателя своими руками. Правильная пайка гарантирует надежное и безопасное функционирование вашего устройства.
