Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

  • проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
  • автоматы питания освещения должны быть под замком;
  • работы производить исправным инструментом.

Как подключить приборы освещения на 12 Вольт

При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.

При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.

Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.

Как правильно расположить и соединить светильники

После того, как потолок обшит, можно распределить светильники, ввиду того, что при проектировании каркаса уже учтено расположение точечных спотов.

Основное освещение

Как основное освещение в жилых комнатах светильники располагаются в шахматном порядке. Специалисты рекомендуют продольный монтаж точечных светильников по прямым линиям строго перпендикулярно к окнам, интервал между лампами от 80 до 100 см, на расстоянии 60 см от стен. Для того чтобы добиться требуемой яркости освещения можно комбинировать обе схемы монтажа спотов.

Схема подсветки

При выборе схемы расположения светильников в качестве подсветки отдельных зон необходимо установить споты при максимальном расстоянии 80 см между ними, и в 40 см от стены. Чаще всего подсветка выполняется зонально в местах отдыха, для чтения книг, периодики или для занятий хобби:  вязание, рисование, шитье и прочее.

Светодиодную ленту

Светодиодная лента обеспечивает подсветку помещения в выбранных зонах, то есть устанавливается в комнате в местах отдыха, создавая приглушенный свет. Свет от светодиодных лент очень полезен и мягок для уставших глаз, если человек много работает за компьютером.

Популярные статьи  Что делать, если автоматический выключатель включен, а света нет?

Выбор места установки

При монтаже подсветки можно установить ее по периметру комнаты. Для более удобного расположения освещения лучше всего проконсультироваться со специалистом.

Соединяем провода правильно

Для безопасной эксплуатации необходимо соблюдение простых правил соединения жил:

  1. При ремонте электрического прибора, объединении проводников группами, создавая двухконтурные люстры, нельзя делать скрутку с последующим её обматыванием изоляционным материалом. С течением времени начнется окисление, ухудшится электрический контакт, место соединения станет нагреваться, возникнет риск возникновения пожароопасной ситуации. Чтобы избежать неприятных последствий, необходимо пропаять соединение;
  2. Подключаться к жилам, которые выходят из потолка можно только через клеммные колодки. У приборов приобретенных недавно подобные приспособления имеются, для старых светильников их покупают в магазине электротоваров.

Как сделать разветвление одного провода на 3 отдельно висящих светильника?

Иногда возникают ситуации, когда группа проводов имеет больший диаметр, чем отверстия у клеммной колодки. Тогда её необходимо залить оловом, и припаять к ней медную жилу, сечение которой, не менее 0,5 мм 2 .

Если планируется установка натяжного или подвесного потолка, потребуется наращивание проводников, так как стандартной длины может не хватить. Тогда поможет клеммная колодка, главное в отверстиях, куда подходят проводники, затянуть крепежные элементы с наибольшим усилием.

Перед тем, как подключить люстру с тремя проводами, проверьте всё ли изолировано, отсутствие пробоя электрического тока на корпус светильника. Завершив исследования потолка и люстры можно непосредственно переходить к процессу подключения.

Важно перед началом работ обесточить помещение. В распределительном щите квартиры необходимо найти соответствующий автомат, перевести его в положение «Выключено»

Обязательно убедитесь, что электрическая сеть не находятся под напряжением при помощи индикаторной отвертки.

Как сделать разветвление одного провода на 3 отдельно висящих светильника?

Проверьте наличие на потолке крюка или планки для крепления электроприбора. У источника света должна быть конструктивно предусмотренная скоба или цепь. Как только люстра закреплена, можно приступать к подсоединению электрических проводов.

Схема подключения трех светильников к трехклавишному выключателю

Перед тем как подключить выключатель света трехклавишного типа – сначала нужно разобраться с каждой из коммутируемых с его помощью нагрузок (их количество может быть произвольным). В простейшем случае – это три лампочки, включенные в управляемую сеть, как это показано на рисунке ниже.

На базе этого варианта реализуется множество других. В качестве примера может быть рассмотрена схема подключения двух светильников или пяти.

Каждая из таких групп подсоединяется к «своему» контакту (на одну клавишу из трех).

Помимо рассмотренных в этом обзоре случаев возможны и другие варианты, наибольший интерес среди которых представляют:

  • Подключение двух светильников к одноклавишному выключателю.
  • Подсоединение к одному двухклавишному выключателю сразу нескольких групп.
  • Включение коммутирующего прибора в цепь с произвольным количеством осветительных изделий.

В каждом из этих случаев потребуется продумать отдельную схему коммутаций и согласовать ее с требованиями ПУЭ (на предмет распределения нагрузок и допустимых токов).

В заключительной части обзора отметим, что при рассмотрении заявленных в нем вопросов нужно исходить из следующих соображений. Перед тем как сделать определенный шаг по выбору типа подключения – сначала следует внимательно разобраться с исходными данными. Под ними понимаются используемые в конкретном помещении люстры и светильники (их тип и количество осветительных единиц), а также применяемый для коммутации вид клавишного прибора с подводимыми к нему проводами.

Последовательное соединение

Через цепь из последовательно соединенных элементов протекает один и тот же ток. Напряжение на элементах, как и выделяемая мощность, – распределяется согласно собственным сопротивлениям. При этом ток равняется частному напряжения и сопротивления, т.е.:

Где Rобщ – сумма сопротивлений всех элементов последовательно соединенной цепи.

Чем больше сопротивление – тем меньше ток.

Подсоединение потребителей последовательно

Чтобы соединить два и больше источника света последовательно, нужно концы от патронов соединить между собой так, как изображено на картинке, т.е. у крайних патронов останется по одному свободному проводу, на которые мы и подаем фазу (P или L) с нулем (N), а средние патроны соединяются друг с другом одним проводом.

  • если перегорает одна – не горят и остальные;
  • если использовать приборы разной мощности, те, что больше, – практически не будут светиться, те, что меньше, – будут светиться нормально;
  • все элементы должны быть одинаковой мощности;
  • нельзя в светильник с таким соединением включать энергосберегающие лампы (светодиодные и компактные люминесцентные лампы).

Такое соединение отлично подходит в ситуациях, когда нужно создать мягкий свет, например, для бра. Так соединяются светодиоды в гирляндах. Огромный минус – это то, что при сгорании одного звена не светят и другие.

Двухклавишный выключатель

Принцип работ такой же, как и в случае с одноклавишной моделью. Когда его можно подключить:

  • на осветительных приборах с несколькими рожками, чтобы управлять режимами освещенности;
  • установка рядом с раздельными входами в ванную и туалет;
  • когда требуется сэкономить место на стене.

На монтажную коробку поступают нулевой и фазный провода. Если они не имеют соответствующей цветовой маркировки, можно определить их назначение, воспользовавшись индикаторной отверткой. Для завершения этой процедуры достаточно дотронуться инструментом до каждой из жил. Прикосновение к нулю не вызовет реакции со стороны индикатора на отвертке. Возникновение свечения указывает на контакт с фазой. Пометьте фазу, аккуратно наклеив сверху отрывок изоляционной ленты.

Раздельное освещение

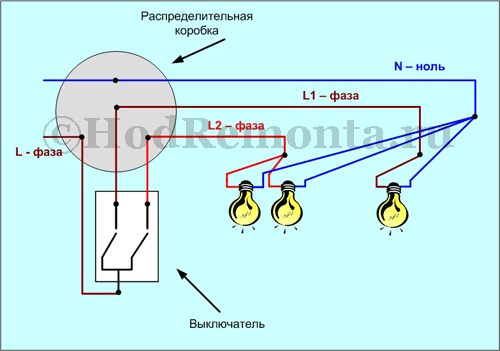

Переключатель устанавливается в место, где разрывается фаза. В каждом устройстве на две клавиши есть три контакта: 1 входной, и еще два отводятся на выход. Фазу нужно подключить к коммутатору, оттуда она выводится на лампочки, проходя через нужную клавишу.

Так как каждый светильник подключен к конкретной клавише, освещение называется «раздельным». Проводник с «нулем» при этом будет общим. Из монтажной коробки он уходит на каждую лампочку в отдельности.

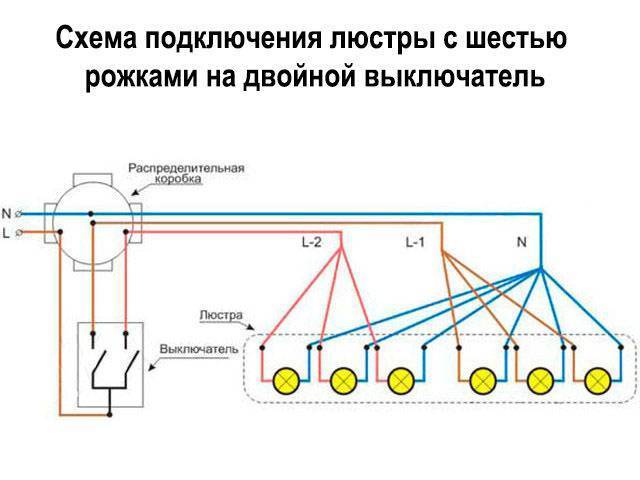

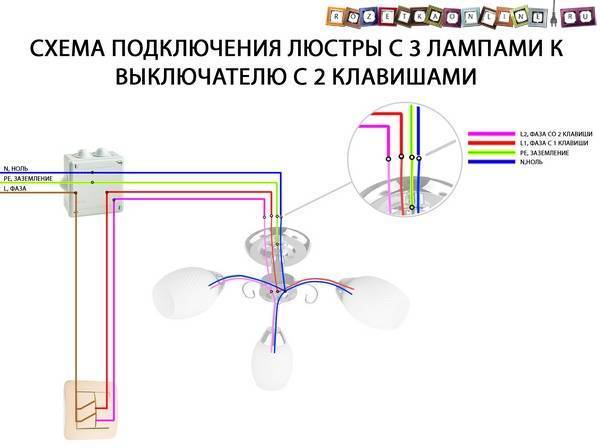

Подсоединение люстры с несколькими рожками

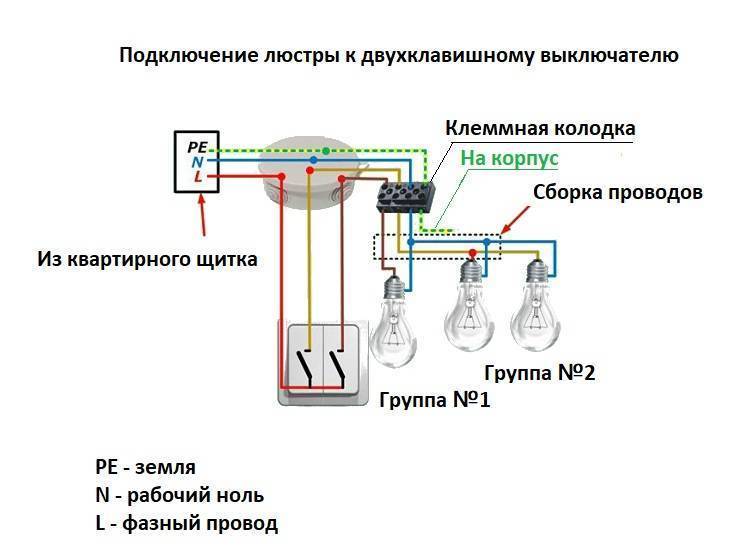

Для организации этого типа подсоединения, понадобится проводник с 3 жилами. Одну из них нужно сделать достаточно короткой, чтобы она входила в монтажную коробку. Две другие нужно подключить к коммутатору. Эти 3 жилы провода, находящиеся в подрозетнике, следует зачистить при помощи ножа. Ножом соскоблите изоляцию с каждой стороны жилы на 1 сантиметр. Дальше:

  1. Соедините одну из жил со входным контактом на коммутаторе. Другим концом ее надо подключить к фазе, исходящей из сети питания.
  2. Остальные две жилы подключите к выходным контактам на переключателе. Другие их концы должны идти к фазам на светильниках.
  3. После этого, рабочий каркас коммутатора можно установить в подрозетник. Закрутите винты и поставьте защитную часть: рамку и кнопки.
  4. Снова загляните в монтажную коробку. Подключите нуль, идущий от лампочек, к нулю на сети питания.
  5. В патронах на осветительных устройствах можно найти 2 контакта. На боковой уходит нуль. Центральный нужен, чтобы подсоединить патроны на люстре к фазе.
  6. Удостоверьтесь в надежности контактов и правильности собранной схемы. Для этого пустите напряжение через квартиру, активировав автомат. Коммутаторы перед этим должны быть установлены в положение «отключено».
  7. Переведите выключатели во включенное состояние. Проверьте, реагируют ли лампочки на управляющую клавишу.
  8. Отключите питание на автомате.
  9. Возьмите изоляционную ленту. Оберните в изоляцию скрутки проводов, находящиеся в монтажной коробке. Для большей надежности, сверху можно водрузить специальные тонкие трубки из ПВХ.
Популярные статьи  Трехфазный счетчик электроэнергии: устройство, принцип работы, установка, подключение

Существуют еще варианты аналогичных приборов на три клавиши. Обычно они подключаются в торговых центрах. Схема подключения при этом выглядит немного сложнее, но процесс осуществляется по тем же принципам.

Схема подключения к выключателю с розеткой

Можно подключить коммутатор к уже установленной розетке. Для этого понадобится 3 жилы – нуль и 2 фазы.

Если источник освещения находится рядом с розеткой, то «ноль» можно вывести прямо от нее:

  1. Определите назначение кабелей.
  2. Обесточьте сеть.
  3. Возьмите жилу. Одним концом соедините ее с фазой на розетке. Другим закрепите на входе коммутатора.
  4. Другой провод подключите следующим образом. Один конец подведите к нулю. Другой – к выходу на приборе освещения.
  5. Уложите провода, изолируйте их и подавайте напряжение.

Если осветительный прибор располагается достаточно далеко, то целесообразнее провести «ноль» от распределительной коробки. Это позволит лучше распорядиться длиной провода и будет в итоге лучше выглядеть. При этом от розетки будет взята только фаза:

  1. Отключите напряжение.
  2. Вскройте розетку и убедитесь в отсутствии тока в системе.
  3. На выход фазы розетки прикрепите провод. Пусть он будет соединен со входом на переключателе. При этом провод с выхода заведите непосредственно на лампочку.
  4. Найдите «нуль» в монтажной коробке. На его месте можно обнаружить целую шину.
  5. Одним концом провод соедините с ней, а другим с боковыми контактами приборов освещения.
  6. Если на лампах есть «земля», аналогичным образом соедините ее с соответствующими контактами в распределительной коробке.
  7. По окончании процесса, проверьте качество и успешность своей работы.

Подключение выключателей и розеток

Подключение розетки

Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

  • Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
  • Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
  • Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

Подключение выключателя

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Пример применения

Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.

Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки. то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.

Смешанное соединение

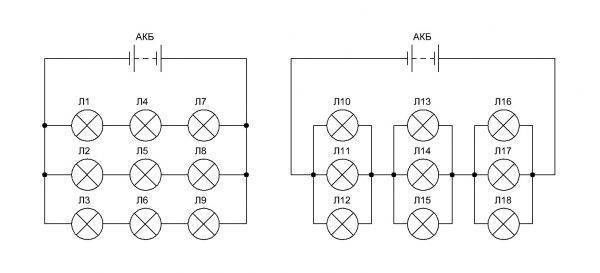

Другое название этой схемы последовательно-параллельная цепь. В ветвях параллельной цепи включено последовательно несколько потребителей, например, накаливания, галогенных или светодиодных. На LED-матрицах часто применяется такая схема. Этот способ дает некоторые преимущества:

  • подключение отдельных групп лампочек на люстре (например, 6-рожковой);
  • если сгорит лампа – не будет гореть только одна группа, из строя выйдет только одна последовательная цепь, остальные, параллельно стоящие, будут светить;
  • группируйте лампы последовательно одной мощности, а параллельные цепи – разной, если это нужно.

Недостатки те же, что присущи последовательным цепям.

Как сделать разветвление одного провода на 3 отдельно висящих светильника?

Как подключить розетку-выключатель, которая собрана в едином корпусе?

Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:

  • розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
  • фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
  • двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.

Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.

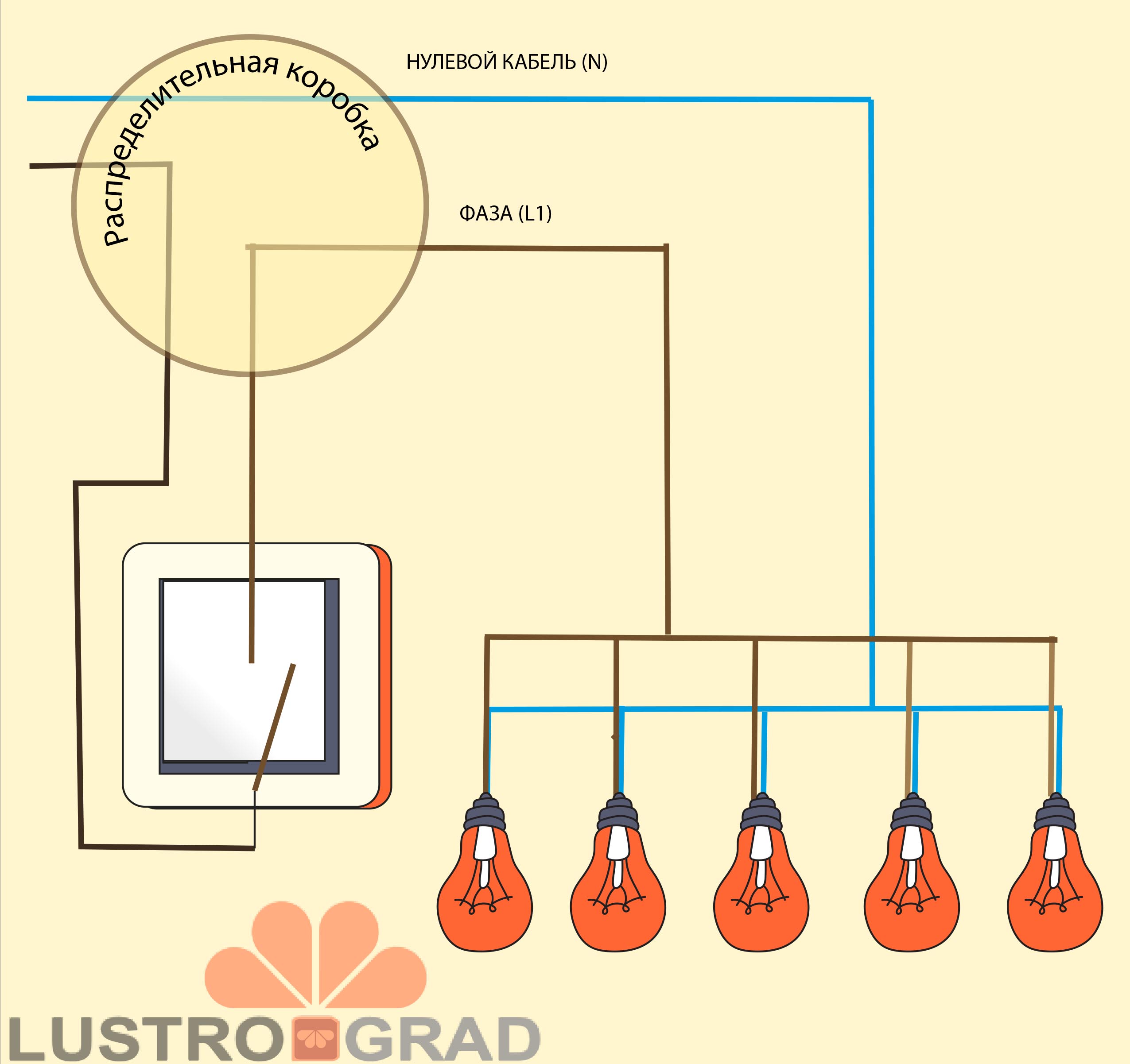

Одноклавишный выключатель – схема включения одной или нескольких ламп одновременно

Самый часто используемый вариант подключения освещения – одноклавишный выключатель. С помощью него можно включать и выключать как один осветительный прибор, так и несколько одновременно. Монтируется такой выключатель в стандартный подрозетник, в случае выполнения скрытого монтажа электрической проводки. Или может являться накладным, при  прокладке кабеля открытым способом. Монтаж электрической проводки и подключение светильников  и выключателей происходит в следующей последовательности:

  1. Производится прокладка питающего кабеля от электрического щитка до распределительной коробки над местом нахождения будущего выключателя;
  2. Подготавливается место для установки выключателя и от него по стене, строго по вертикали, подводится двухжильный провод к распределительной коробке;
  3. От распределительной коробки к осветительным приборам (вне зависимости от количества ламп) подводится электрический кабель в трехжильном (если необходимо заземлять прибор) или в двухжильном исполнении (без заземления);
  4. Производится установка выключателя согласно схеме, указанной на приборе;
  5. В распределительной коробке выполняется подключение питающих линий, светильников и выключателей согласно схемы для одноклавишного выключателя.

Схема для подключения такого выключателя для одного прибора выглядит следующим образом.

Для нескольких осветительных приборов, которые будут включаться одновременно, схема немного изменится.

Техника безопасности

При выполнении подсоединения люстры, любых электрических работ необходимо соблюдать осторожность, быть предельно внимательным. Получение электротравмы вызывает остановку сердца, может произойти спазм дыхательных мышц

Популярные статьи  Система TT: что это такое, особенности, примеры выполнения

Правила достаточно просты:

  1. Проведение любых работ проводится только при отключении питания, даже если требуется поменять лампочку;
  2. Отключение напряжение производится на общем вводном автомате жилого помещения. Щелкнуть клавишами выключателя недостаточно, так как возможно изначально неправильное подключение;
  3. Весь инструмент должен иметь ручки, покрытые изоляционным материалом, без признаков повреждений;
  4. Перед началом выполнения работ необходимо убедиться, индикаторной отверткой, что напряжение отсутствует;
  5. Под ноги желательно постелить диэлектрический коврик, или использовать материал, который не проводит электричество.

Особенности крепления и подключения потолочных светильников

Осветительные приборы со светодиодными лампами чаще всего производятся в корпусах, которые оснащены всем необходимым для крепления. Сложности в установке возникают редко, поскольку светодиодные светильники достаточно легкие. Для этих целей используют обычно пластиковые или металлические дюбели, турбовинты.

В зависимости от внешнего вида и конструктивных особенностей установка конкретной модели на потолок может отличаться. Алгоритм монтажа осветительного прибора на потолок:

  • На месте, предназначенном для плафона, рядом с выводом проводов делаются отверстия под монтажную пластину.
  • Отверстия для крепления проделывать необходимо только в полнотелом основании. Если при работе буром перфоратора монтажная пластина падает в пустоту, требуется сделать отверстия в другом месте, соответственно перенести осветительный прибор.
  • Надежно фиксируется в одном положении монтажная пластина.
  • Если светодиодный светильник крепится не к полнотелому основанию, предварительно нужно позаботиться о надежном креплении.
  • Обесточивается УЗО или электросчетчик, подсоединяются контакты осветительного прибора к электрической магистрали.
  • Уже подключенный осветительный прибор надевается на проушину монтажной пластины и с помощью крепежных элементов надежно фиксируется.
  • На закрепленный светодиодный светильник надеваются прозрачные части, например, защитное стекло или колпак.

Завершающий этап – обязательная проверка работоспособности осветительных приборов.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

  • Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
  • Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

    Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Выводы

Выключатель является обязательным компонентом, через который пользователь может управлять лампой. В домашних условиях применяются разные виды переключателей – с одной клавишей и несколькими, проходные и перекрестные, с диммером и датчиком движения. Они также классифицируются по способу монтажа. Чаще всего применяются одно- и двухклавишные накладные и встраиваемые устройства.

Схема подключения выключателя с лампочкой во всех случаях похожая. Выключатель ставится в разрыв фазы цепи. Все работы проводятся по вышеприведенным инструкциям и схемам, с соблюдением техники безопасности. После монтажа нужно проверить работоспособность цепи.
