Как подключить светильник, если есть 3 белых и 3 черных провода?

Возможности новых технологических решений

Прогресс не стоит на месте, прилавки торговых точек радуют все более совершенные и облегающие жизнь товары. Пультом дистанционного управления телевизором, сегодня никого удивить нельзя. Многие слышали об умных домах. Освоив процесс подключения люстры, появляется возможность сделать первый шаг к интеллектуальному жилищу.

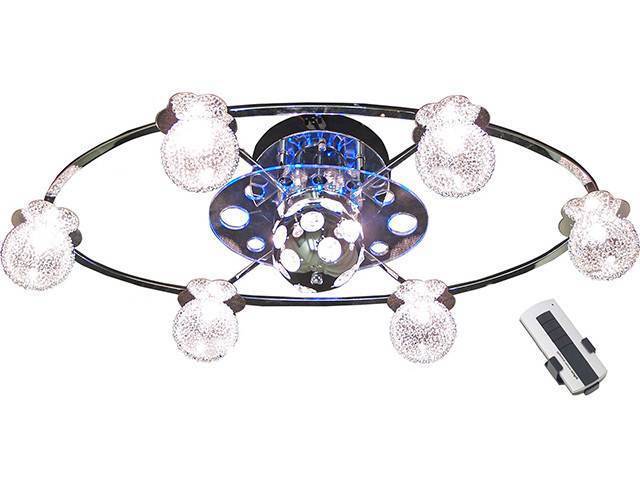

Это люстры управление, которыми производится со встроенного в стену выключателя, а также посредством пульта дистанционного управления из любого места комнаты. Что добавит дополнительный комфорт, безопасность. Приятно вечером включить свет, не поднимаясь с дивана, избежать в темноте столкновения с дверьми, углами.

Конструктивно от обычных осветительных приборов, эти люстры отличаются дополнительным элементом управления. Монтаж изделия практически идентичен подключению стандартных источников освещения.

Как подключить светильник, если есть 3 белых и 3 черных провода?

В любом случае желательно оставить обыкновенную люстру для работы комплексом, если выйдет из строя радиоуправляемый модуль. Ведь внезапно может сесть батарейка или пульт потеряют маленькие дети.

Процесс установки не сложен, так как вся электроника спрятана внутри корпуса, остается соединить два провода. Качества блока управления напрямую зависит от стоимости изделия, поэтому, чтобы устройство долго служило, лучше выбирать модель более высокой ценовой категории.

Перед тем, как подключить люстру с 3 проводами , подготовьте все необходимые материалы и инструменты, изучите инструкции. Это не настолько сложно, любой домашний мастер справится с поставленной задачей.

Но если уверенность в собственных силах не велика, то обратитесь за помощью к специалистам. Они сталкиваются с такими вопросами постоянно, сделают работы быстро, на высоком профессиональном уровне.

Соединение проводов

Дадим пару рекомендаций, как соединить провода на люстре:

Работа с проводами

  1. Когда из ветки выходит по паре, требуется просто разбить любую представленную на две жилы. Потом образуется две большие связки, первая подключается на нулевой провод, а вторая на фазу. Заметьте, провода, выходящие из ветки, должны входить разделяться. Если подключить их на единую связку, страшного не случится, но работать система не станет.
  2. Третий провод иногда заземление. Такой однозначно нельзя подключать к фазе, причём жила должна звониться на металлические части. Случается, пластиковые включения разделяют проводящие островки, допускаем, что проводов больше, чтобы надёжно заземлить опасные участки. Жилы звоним по очереди с каждым, чтобы найти заземление. Потом полагается провести маркировку. Хватит единственного цвета – помечается заземление. Если оно не объединено с нулевым проводом, разницы в подключении двух других концов нет. В противном случае у люстры маркируется фаза, чтобы напряжение не подать случайно на корпус.

Электрики стараются подать фазу на центральный контакт патрона (прямая линия, входящая в центр с периферии). Луновидный годится не хуже. Если появилось желание, обзаведитесь тестером и узнайте, куда идут жилы. Это добавит упорядоченности электрической разводке, для большинства людей не пригодится. Напомним, что резьба патрона не несёт заряда и часто никуда не подключена. В противном случае любой электрик, возжелавший залезть внутрь в момент, когда система находится под напряжением, рисковал бы устроить короткое замыкание либо хуже.

После ручной коммутации проводки возможно проверить правильно разводки. Желательно уложить люстру на изолирующую поверхность. Звучит сложно, но найдите дома лист ДСП или шумоизолятора, утеплителя из полимерных материалов. Не подходит металл. Устройтесь подальше от любых заземлённых металлических конструкций: радиаторы отопления, трубы водопровода, газового снабжения, канализационные. Провода люстры, планируемые подключить к фазе и нулевому проводу, потребуется вставить в розетку. Потребуется собрать вилку, а концы стыковать скруткой. Подаётся питание, начинается тестирование.

На крайний случай, если в доме нет систем TN-S или TN-C-S, допускается объединить эту ветвь с нулевым проводом. Обычно отвёртка-индикатор не возражает против маневра. Цель рассказа сводится к факту: при наличии большого числа скруток индикация способна нарушаться, и схема подключения люстры доставит множество хлопот. В итоге тестирования предвидится уверенность, что электрическая разводка выполнена верно.

Различные варианты действий

Существует множество способов и вариантов действий, как определить нулевой провод на люстре при выполнении работы по ее подключению к электропроводке в доме. Каждый пользователь, домашний мастер, а тем более – специалист, выбирают для себя, как правило, один из наиболее удобных методов и пользуются им в повседневной жизнедеятельности. Зачастую выбор происходит с учетом наличия или отсутствия тех или иных измерительный (контрольных) приборов. И если у профессионалов-электриков, такого «добра» с собой предостаточно, то у обычного собственника жилья выбор приспособлений (а вместе с ними и методов определения нуля или фазы) будет ограничен.

Стоит рассмотреть кратко все существующие методы, а уж затем каждый пользователь сумеет для себя определить оптимальный вариант.

Подключение бра со шнуром и вилкой

Монтажные работы нужно проводить при обесточенной сети

Такие устройства удобно использовать, если нет возможности штробить стены и проводить новую линию к электропроводке. При желании бра с вилкой можно перевесить в любое другое место, где рядом есть розетка.

Для подключения бра с выключателем от розетки не требуется соединять провода. Достаточно выбрать место установки, просверлить отверстия для крепежной системы и повесить светильник. Вилка должна подключиться в розетку. С помощью шнурка можно проверить работоспособность.

Схема подключения бра с веревочкой с одной и двумя лампами

Настенный светильник бра может использоваться для освещения на кухне, в спальне и даже в ванной комнате. На сегодняшний день существует несколько способов подключения данного устройства. Разница между ними в следующем:

  • одна либо несколько ламп в бра;
  • питание должно осуществляться напрямую от электропроводки;
  • питание должно осуществляться от розетки с помощью вилки;
  • разъединение цепи происходит от клавиши на стене;
  • разъединение цепи происходит от веревочного выключателя (цепочки либо как его еще принято называть — выключатель-шнурок).

Подробно рассмотрим схемы подключения бра каждого из вариантов. Если светильник имеет одну лампочку, от нее будет выведено 2 провода: фаза и ноль. Чтобы правильно подсоединить их, рекомендуем изначально ознакомиться с цветовой маркировкой проводов.

Популярные статьи  Пошаговая инструкция перемотки электродвигателей своими руками

Итак, фазу от лампочки соединяем с выключателем (в нашем случае веревочным), после чего от выключателя-шнурка проводник ведется к вводной фазе. Ноль (изоляция синего цвета) соединяем напрямую с вводным нулем.

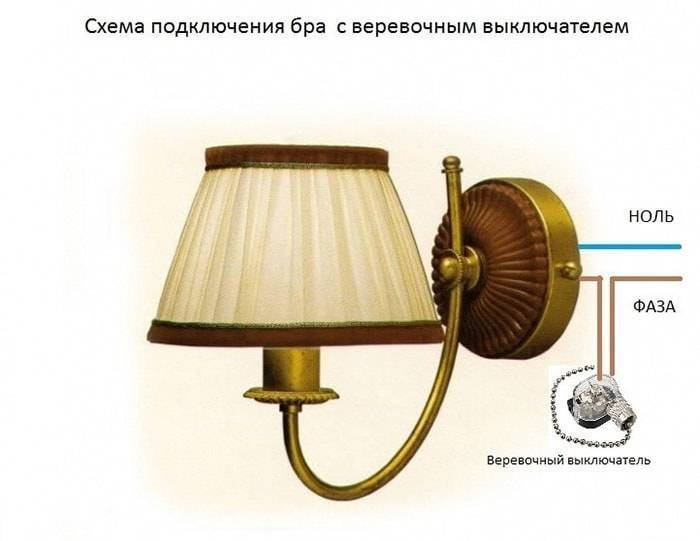

К Вашему вниманию наглядная схема подключения бра с веревочкой и с одной лампочкой:

Если светильник имеет 2 либо больше источников света, то количество контактов увеличиться. К примеру, из двух ламп будет выходить 4 провода (как видно на картинке).

Электрическая схема подключения бра с двумя лампами будет иметь вид:

Обращаем Ваше внимание на то, что вид выключателя света на схему соединения никак не повлияет. Главное – подводить на разрыв фазный проводник, а не нулевой! Для проекта, предоставленного выше, разумнее будет осуществлять подсоединение к двойной модели

Что касается различия в источнике питания (розетка либо электропроводка в стене), то тут тоже все довольно просто. Со стены, как и с вилки, выходят два контакта (на фото ниже видно). Все что Вам нужно сделать – правильно соединить жилы (фаза к фазе, ноль к нулю).

Вот и вся схема подключения бра своими руками. Надеемся, что данная информация была для Вас доступной и полезной!

Напоследок рекомендуем просмотреть полезное видео, в котором демонстрируется инструкция по сборке светильника:

Рекомендуем также просмотреть материал: как повесить люстру к потолку!

Расцветка в сетях постоянного тока

Для сетей постоянного тока принято маркировать проводники, подсоединенные к положительному полюсу красным цветом, к отрицательному — черным или синим. В двуполярных цепях изоляция голубого оттенка применяется при маркировке средней точки (нуля) питания.

Не существует стандартов на цветные обозначения в цепях с напряжением нескольких номиналов. Какого цвета провода плюс и минус, какое в них напряжение — это можно определить только по расшифровке производителя устройства, которая часто приводится в документации или на одной из стенок конструкции.

Автомобильная проводка характеризуется тем, что в ней цепи с положительным напряжением бортовой сети имеют красный цвет или его оттенки (розовый, оранжевый), а подключаемые к массе — черный. Остальные провода имеют специфическую окраску, которая определяется производителем автомобилей.

Как подключить бра, способы подключения, пошаговая инструкция

2017-01-25

Настенные светильники бра уже несколько десятилетий остаются одним из самых востребованных видов светотехники. Их основным достоинством является рассеянное и мягкое освещение, позволяющее комфортно читать, а также создавать акценты и уют в интерьере каждой комнаты. Современные бра отличаются по типу конструкции и, соответственно, по способу подключения:

  • светильники со шнуровым выключателем;
  • бра, питание которых обеспечивается от розетки при помощи вилки;
  • световые устройства, включаемые при помощи клавиши на стене.

Самостоятельное подключение любого типа бра не вызовет особых затруднений, если знать, как это сделать правильно и учесть ряд нюансов. В данной статье вы найдете подробное описание процесса всех способов подключения бра своими руками со схемами и поясняющим видео.

Веревочные и цепочные модели — как подключить бра с выключателем-шнурком?

Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.

Для подключения бра с цепочкой вам потребуются такие инструменты:

  • изолента;
  • саморезы;
  • отвертка;
  • остро заточенный нож.

Важно! Перед началом работ не забудьте обесточить помещение

Как подключить светильник, если есть 3 белых и 3 черных провода?

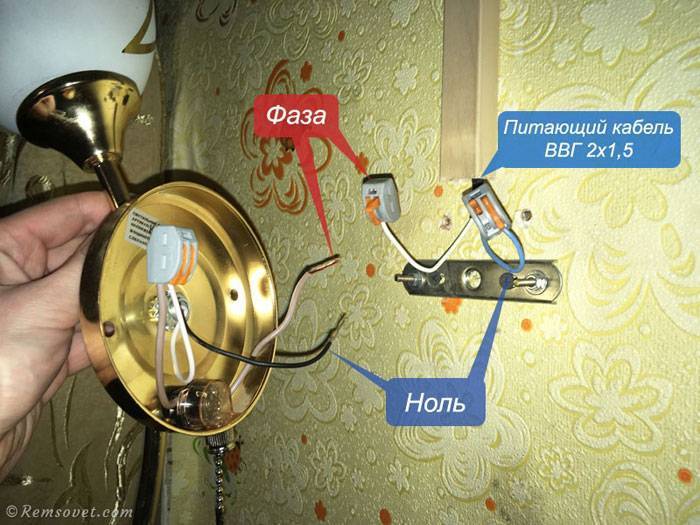

Существует две разновидности подключения — с тремя и двумя проводами:

  • в первом случае это будут провода ноль (N – нейтральный), фаза (L) и земля (PE – заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
  • в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.

Как подключить светильник, если есть 3 белых и 3 черных провода?

По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов

Клавишные модели — как подключить светильник бра с выключателем?

Альтернативой прибором освещения с выключателем веревочного типа являются бра, включение/выключение которых происходит при помощи клавиши на стене. Зачастую конструкция таких изделий вместо цепочки предполагает только наличие контактов, которые вам нужно самостоятельно соединить.

Как подключить светильник, если есть 3 белых и 3 черных провода?

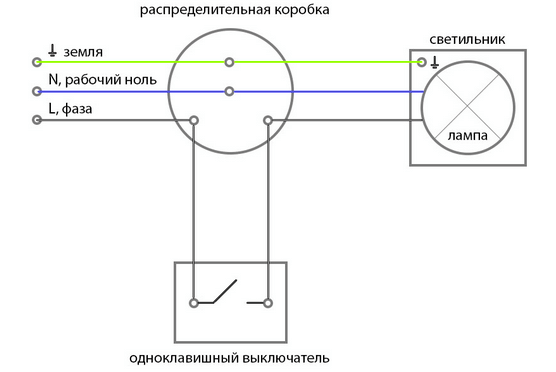

Как видно на схеме, подключить такой настенный светильник-бра практически так же просто, как и модели предыдущего типа. Главное, помните о следующих моментах:

вводная фаза должна идти на выключатель;
фаза от выключателя должна заходить обратно на осветительный прибор;
ноль и землю соединяйте в данной ситуации напрямую.

Важно! Будьте внимательны, в большинстве изделий из Китая и некоторых других моделях бра все провода могут быть покрыты изолирующим материалом одного цвета. Чтобы не запутаться и обеспечить для себя безопасность во время ремонтных работ или обслуживания светотехники, пометьте все контакты при помощи разноцветной изоленты либо кембриков

Шнур и вилка — как подключить бра к розетке?

Еще одна разновидность бра — это светильники без выключателей, которые подключаются к сети электропитания напрямую, при помощи вилки. Просто подключите контакты бра к соответствующим проводам электрического шнура (как это показано на приведенных выше схемах, фаза к фазе, ноль к нулю) с вилкой. Теперь вставьте вилку в розетку, и наслаждайтесь комфортным рассеянным освещением.

Как подключить светильник, если есть 3 белых и 3 черных провода?

Неоспоримым достоинством такого способа является то, что вам не придется штробить и сверлить стены или дополнительно устанавливать выключатель. Если вы считаете неудобным частое подключение вилки к розетке, ориентируясь на схему для клавишных моделей, добавьте в цепь шнур, который позволит разрывать цепь.

Надеемся, что ознакомившись со схемами подключения бра к сети и обучающим видео, вы убедились, что сделать это своими руками действительно просто. Современные изготовители таких светильников предлагают множество очаровательных и стильных моделей различного типа в разнообразном стилевом оформлении. Поэтому профессионалы советуют использовать их для создания светового дизайна самых разных помещений: спальной комнаты, кухни, ванной, гостиной, холла и пр.

Подсоединение китайской люстры

На рынке люстры из поднебесной представлены очень широко. Благодаря низкой цене и огромному выбору, они популярны у населения, а вот с электрической начинкой возникают сложности. Рекомендуется перед ее установкой и включением в сеть провести предварительные испытания. Начнем с визуального осмотра: небрежные соединения, тонкие в сечении провода, слабый слой изоляции на них уже должен насторожить. Чтобы проверить качество изоляции можно все провода собрать вместе и попробовать закоротить их на корпус через тестер. Прибор не должен давать никаких показаний. Если это не так, то люстру необходимо разобрать и устранить причину. Затем проверяется контакт в каждом рожке отдельно. Для этого прозванивается цепь, идущая от патрона до конца провода. На этом этапе можно вычислить провод, идущий от центрального контакта в патроне, для его последующего крепления к фазе, как того требует стандарт и нормы безопасности.

Популярные статьи  Распайка USB2.0 и USB3.0 по цветам (разъемы micro и mini)

Подключение люстры с тремя проводами

Если ваша люстра имеет более двух проводов, определяем для начала их функции. Если у люстры есть желто-зеленый провод заземления и такой же провод имеется на потолке, соединяем их друг с другом. В противном случае заземление, которое соединить попросту не с чем, игнорируется.

Важно! Люстры с металлическим корпусом всегда имеют заземление (желто-зеленый провод или специальный зажим). Для осветительных приборов с пластиковым корпусом в заземлении нет необходимости

Два же оставшихся провода подключаются по тому же принципу, что и в люстре с двумя проводами.

Если два из трех проводов в люстре являются фазными, а третий – нулевым, то в случае подключения ее к одноклавишному выключателю, обе фазы люстры подключаются параллельно к фазе с потолка, а ноль, соответственно, к нулю с потолка.

Схема подключения двухклавишного выключателя к люстре с тремя проводами подразумевает поочередное соединение фазных проводов люстры с фазами, идущими к выключателю.

Подключить люстру в таком случае будет несколько сложнее.

И в первую очередь трудности возникают именно с определением предназначения имеющихся на потолке проводов. Один из 3-х — это нулевой проводник, он бывает общим для всех ламп. Два других – фазные, они проходят через разные клавиши выключателя. К сожалению, не всегда монтажники, проводящие электричество, придерживаются единой установленной цветовой схемы подключения проводов, да и люстрами от разных производителей не все однозначно: у разных фирм с проводами могут быть разные цветовые решения.

Перед тем, как подключить люстру, нужно обязательно определиться с проводами – их назначением. Проще всего это сделать при помощи индикатора напряжения при нажатых на выключателе клавишах. Тот проводник, на котором фазу индикатор не обнаружит, и является нулевым. Но если индикатора нет, тогда придется, обесточив предварительно квартиру, разобрать выключатель. Сняв с него крышку, можно увидеть, какого цвета проводами клавиши должны подсоединяться с люстрой. Нулевой провод не проходит через клавиши, тогда как фазный — входящий — подразделяется клавишами на 2 группы.

Подключение проводов на люстре делается как подключение к одноклавишному выключателю. Разница состоит только в том, что провода, идущие от люстры, заранее разделяются на 2 секции. От каждой группы ламп вместе по одной скрутке нужно подсоединить к нулевому проводу. Двумя другими скрутками следует подключить раздельно два оставшихся провода. Такое подключение люстры позволит освещенность в комнате регулировать ступенчато.

2 жилы только питают люстру, которой можно управлять одноклавишным выключателем, не давая возможности изменять яркость свечения ламп люстры, хотя подобная функция и предусмотрена, если установить такое устройство как выключатель-диммер. Три жилы питают 2 группы ламп люстры: они могут включаться как одновременно, так и по очереди. Они обычно управляются выключателем с 2 клавишами. Таким образом, получается три уровня освещения помещения:

  • первый – когда светит меньшая часть ламп люстры;
  • второй – когда включена их большая часть;
  • третий – включена вся люстра.

Если с потолка выходит не два или три, а 4 провода, нужно понимать, что это те же три, но с возможностью для 4-й заземлять металлические части на потолочной люстре. Для этого на потолок подводится еще один заземляющий провод, изоляция которого опять имеет желто-зеленый цвет. Сегодня, делая капитальный ремонт, для получения максимально большого количества режимов для освещения, многие не ограничиваются двумя или тремя жилами, а прокладывают в потолок кабель с пятью, шестью или даже семью проводами. При этом следует сразу же определяться и с выключателями, у которых может быть 3, 4 или 5 клавиш.

Подключение люстры к кабелю с двумя жилами

Напряжение в однофазной сети создается между рабочим нулем и фазой. Если общий провод на люстре постоянно присоединен к рабочему нулю, а на два остальных подается через двойной выключатель фаза, то такой вариант подключения осветительного прибора на потолке специалисты считают правильным. Но если общий провод на люстре с фазой соединен постоянно, а на два остальных через выключатель подается не фаза, а рабочий ноль, то, хотя люстра и будет работать — освещать, однако назвать полностью правильным такое подключение нельзя: оно не исключает риска поражения электрическим током того человека, который будет заменять перегоревшие лампы даже при выключателе, находящемся в «нерабочем» положении.

Вообще, если приходится подключать светильник к кабелю с двумя, а не с 3 или 4 жилами, то в этом случае все достаточно просто. Если на люстре два отвода, то в этом случае один нужно подключить с одной жилой, а другой, соответственно — с другой. А если на выходе имеется несколько пар отводов от разных составляющих на люстре, то следует скрутить их попарно в 2 группы по одному от каждой лампы. После этого каждую группу следует подключить к одному из двух имеющихся в кабеле жил.

Но если к тому же нужно получить и возможность регулировать яркость освещения, то в этом случае следует установить диммер, который по своим размерам и монтажным характеристикам почти такой же, как и традиционный выключатель, поэтому и подключить его будет так же просто. Еще один вариант – установить дистанционное управление. В этом случае в люстре — внутри корпуса — устанавливают контроллер, имеющий минимум пять отводов. После этого осуществляется подключение двумя отдельными проводами его входа к жилам кабеля в потолке, а тремя – к отводам от люстры.

При этом делаем также подключение черного провода на контроллере с общим проводом всех ламп, а два других – с соединенными проводами 2-х групп включения, одна из которых объединяет лампы, которые планируется включать одновременно при определенном режиме освещения. Сегодня в продаже можно встретить тяжелые люстры, требующие низковольтное питание (12 или 24 вольта). У таких светильников внутри корпуса установлен понижающий трансформатор. Обычно у них имеются как клеммы, так и обозначения, по которым монтажники определяют, где вход, а где выход. Два жильных провода из потолочного кабеля в этом случае следует подключить к входу трансформатора (220 вольт), а два проводка от светильников на люстре – подсоединить к выходу (12 или 24 вольт).

Популярные статьи  Фототранзистор своими руками: ltr 4206e, фт 1к, arduino

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль

Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

  • Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
  • Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.

    Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Как подключить светильник, если есть 3 белых и 3 черных провода?

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль

В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет

На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль»

Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу

Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подключить светильник, если есть 3 белых и 3 черных провода?

Перед тем как подключить люстру, проводники группируют

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто

Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже

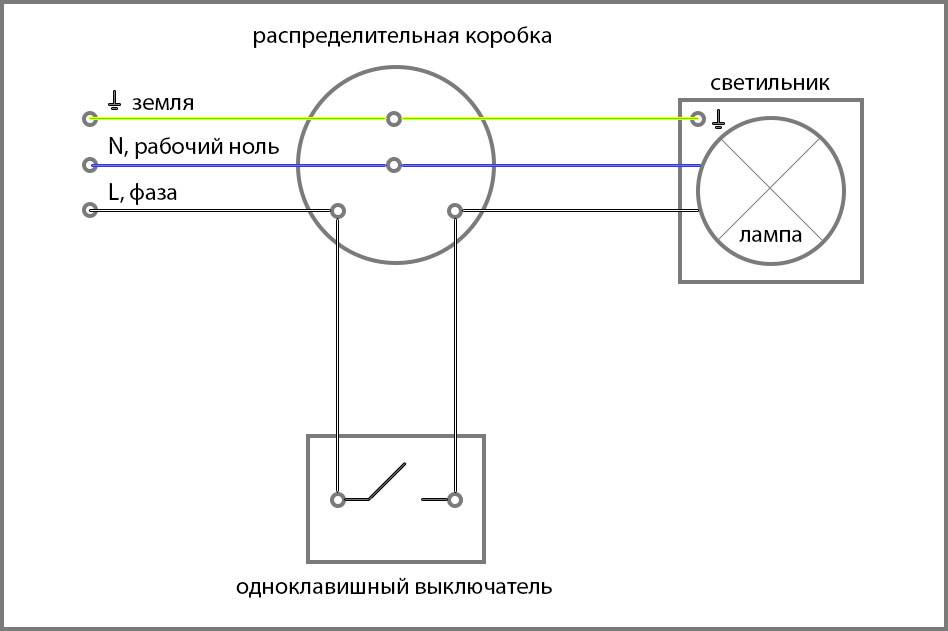

Схема подключения люстры в этом случае показана на рисунке ниже.

Как подключить светильник, если есть 3 белых и 3 черных провода?

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

  • Белый или коричневый провод – фаза;
  • Синий провод – ноль;
  • Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.

  1. Для этого мультиметр необходимо установить в режим прозвонки и кратковременно закоротить щупы. При этом раздастся звуковой сигнал, свидетельствующий о том, что предел измерений выбран правильно, а прибор исправен.

Мультиметр для прозвонки проводов

Выкручиваем из люстры патрон

Технология определения нулевого провода с помощью мультиметра

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.
