Кабель NYM: расшифровка, технические характеристики, конструкция

Сфера применения кабеля

Кабель NYM в основном применяется в разных электромонтажных работах, неважно, в бытовой сфере или промышленной. Такой вид провода преимущественно применяют для прокладки электропроводки именно в помещениях, выполненных из дерева, потому что конструкция кабеля включает в себя специальную оболочку, предотвращающую распространение огня

Вам это будет интересно Как сделать разводку проводки

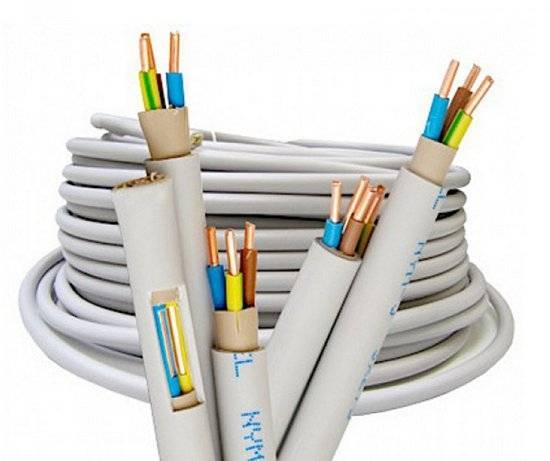

Кабель NYM: расшифровка, технические характеристики, конструкция
Маркировка кабеля

Довольно часто его применяют для монтажа снаружи помещений, но при условии, что прямые ультрафиолетовые лучи не будут попадать на провод. Для прокладки в жилом помещении провод многожильного вида NYM обычно монтируют скрытым способом.Этот кабель используется при подключении осветительных групп или розеток. Одно из преимуществ провода — проводник можно использовать и для монтажа в почве, но рекомендуется помещать изделие в гофру, тем самым делая его безопасным.

Основные параметры

Эксплуатационные характеристики кабеля NYM зависят от параметров конструктивных элементов.

Активное сопротивление

Пересчитанное для одного километра изделия при 20°C значение зависит от величины поперечного сечения жилы. Чем оно больше, тем меньше сопротивление проводника проходящему току, тем меньше он нагревается, не переводит электроэнергию в бесполезное тепло:

Номинальное сечение,мм 2 1.5 2.5 4
Диаметр жилы, мм 1.35 1.74 2.24
Сопротивление, Ом/км, не более 12.1 7.41 4.61

Зависит также от используемого при изготовлении материала. Стандартом предусмотрено применение электротехнической меди.

Характеристики электрической защиты

Качество изоляции важно. Ее задача – предотвратить замыкания между проводами, не допустить пробоя потенциала на землю или корпус. Важно соблюдение толщины всех трех слоев защиты:

Важно соблюдение толщины всех трех слоев защиты:

Типо-размер Диаметр жилы, мм Номинальная толщина изоляции, мм Номинальная толщина промежуточного слоя, мм Номинальная толщина оболочки, мм Наружный диаметр кабеля
2х1,5 1.35 0.6 0.4 1.4 9.8
2х2,5 1.74 0.7 0.4 1.4 11
2,5х4 2.24 0.8 0.4 1.6 12
3х1,5 1.35 0.6 0.4 1.4 10.5
3х2,5 1.74 0.7 0.4 1.4 11.5
3х4 2.24 0.8 0.4 1.6 13
4х1,5 1.35 0.6 0.4 1.4 11
4х2,5 1.74 0.7 0.4 1.4 12.5
4х4 2.24 0.8 0.4 1.6 14.5
5х1,5 1.35 0.6 0.4 1.4 12
5х2,5 1.74 0.7 0.4 1.4 13.5
5х4 2.24 0.8 0.6 1.6 16.5

Толщина слоев влияет на величину наружного диаметра, вес.

Типо-размер Вес 1 км кабеля
2х1,5 120
2х2,5 165
2,5х4 230
3х1,5 140
3х2,5 190
3х4 270
4х1,5 165
4х2,5 230
4х4 340
5х1,5 190
5х2,5 270
5х4 380

Дополнительно

Состояние электрической прочности определяется способностью пластика не терять изоляционных свойств от нагрева проходящим по жиле током. Интервал рабочих температур, экстремальные допустимые значения отражены таблицей:

Техническая характеристика Значение
Номинальное напряжение переменного тока частотой 50 Гц, В 660
Диапазон нормальной эксплуатации кабеля, °С -50 ÷ +50
Предельно допустимая температура, не более, °С 70
Аварийное длительное, не более 8 часов, повышение не более, °С 80
Допустимая при КЗ в течение до 4 сек, не более, °С 160
Испытательное напряжение, приложенное в течение 5 минут, В 2000
Температура воздуха, при которой разрешена укладка без предварительного подогрева, не холоднее, °С -5
Допустимый радиус изгиба, наружных диаметров кабеля, не более, раз 4
Номинальный срок эксплуатации, не менее, лет 30

Также отражены параметры нормальной эксплуатации, требования при монтаже.

Сечение Допустимый ток нагрузки, А
2 жилы 3 жилы 4-5 жил
1.5 19 19 18
2.5 27 25 23
4 38 35 32

Технические характеристики кабеля НУМ

Начнем с того, что в России выпускают различные модификации этого кабеля. Есть, которые соответствуют немецким стандартам (VDE), есть, изготавливаемые по техническим условиям, и как показывает практика, у каждого завода свое ТУ. Во втором случае наименование может быть разным, здесь и НЮМ, и НУМ, и NUM. В общем, стандарта нет. Поэтому нередко на рынке¸ покупая как будто бы NYM, на самом деле приобретается совершенно другой провод. Во всяком случае, его характеристики могут отличаться от немецкого качества. К примеру, это подтеки компаунда, которым заливается межжильное пространство. Немцы требуют, чтобы этот компаунд был изготовлен из мелонаполненной резины, В ТУ изделиях может быть другой материал, менее прочный и с низким тепловым коэффициентом. Отсюда и подтеки.

Так как мы начали говорить о конструкции, то продолжим. Итак, кабель NUM – это силовой медный проводник. Его жилы могут быть монолитными, если их сечение от 1,5 до 10 мм², и состоящим из большого количества медный проволочек, так сказать многожильным, если сечение кабеля находится в диапазоне от 16 до 35 мм². При этом есть разновидности кабельного изделия с разными маркировками:

  • NUM-J – это провод, как минимум, с тремя жилами, где один из них обязательно жила заземления, раскрашенная в желто-зеленый цвет.
  • NUM-O – это кабель с минимум двумя жилами без провода заземления.

Кабель NYM: расшифровка, технические характеристики, конструкция

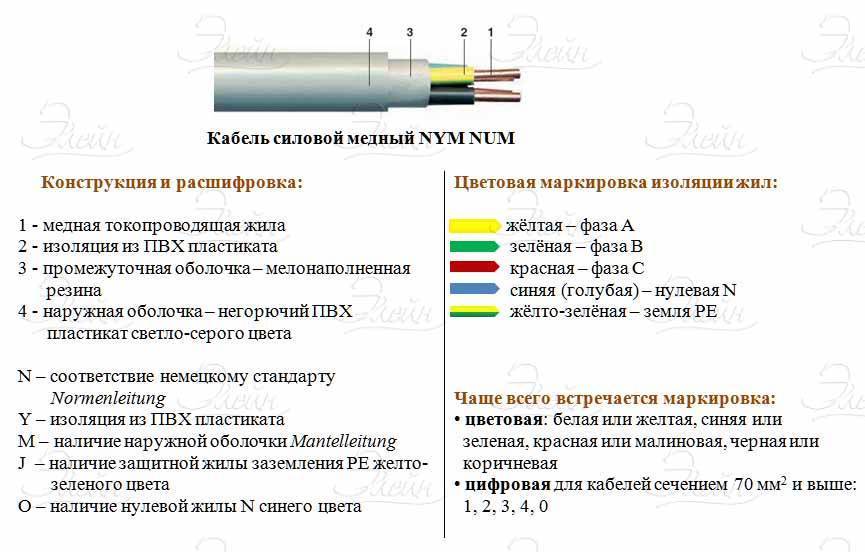

Итак, кабель NUM состоит из медных жил, которые изолированы ПВХ пластикатом. Далее идет негорючий слой, он обволакивает все жилы. И последний слой – это общая изоляция из того же поливинилхлорида. Добавим, что все жилы внутри кабеля имеют разное цветовое оформление, что соответствует гостам и правилам удобного монтажа и обслуживания.

Остальные основные технические характеристики:

  • количество жил: от 2 до 5;
  • выдерживает напряжение до 0,66 кВт с частотою тока 50 Гц;
  • это гибкий кабель;
  • нет необходимости нагревать в процессе монтажа;
  • укладку можно проводить при температуре не ниже -5С;
  • температурный режим эксплуатации: -50С +50С;
  • максимальная температура длительного характера – +70С;
  • срок эксплуатации 40 лет;
  • изгиб – четыре диаметра провода;
  • высокая устойчивость к открытому огню, к тому же провод NUM не распространяет горение.

А вот воздушным способом прокладка возможна, только придется учитывать тот момент, что воздушка подвергается негативному воздействию атмосферных осадков, солнцу и ветру. Поэтому в данном случае придется подбирать кабель по силе тока с небольшим увеличением данного показателя. К примеру, если кабель NUM сечением 1,5 мм² выдерживает при прокладке в помещении ток силою 30 ампер, то на воздухе только 24 ампера.

Кабель NYM: расшифровка, технические характеристики, конструкция

Еще раз напомним, что немецкий стандарт VDE очень отличается от заводских технических условий, поэтому технические характеристики кабелей, изготавливаемых по ТУ, будут сильно отличаться от изготовленных по стандарту. Особенно это касается безопасности эксплуатации. К примеру, если у кабеля НУМ, изготовленного по немецким требованиям, есть небольшие повреждения, то его можно использовать. А вот изготовленные по ТУ даже с незначительными дефектами лучше не применять. Кстати, на немецких проводах обязательно наносится маркировка, где есть «VDE» и «NUM». Если этого на кабеле не обнаружено, значит, это продукция российских производителей.

Популярные статьи  Основные технические характеристики УДТ (УЗО)

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

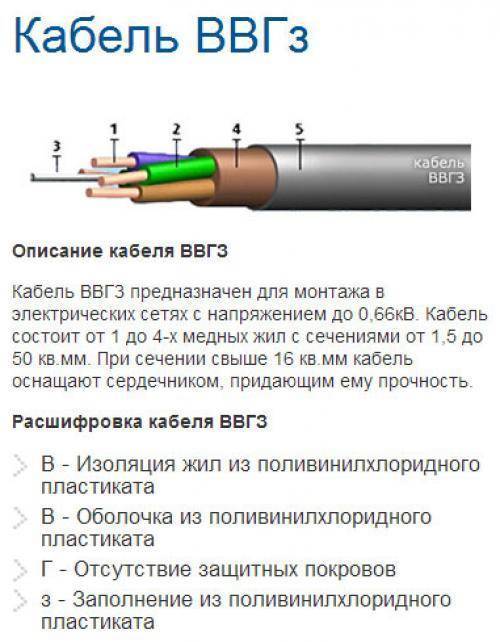

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

  • моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
  • изоляция из ПВХ, не поддерживающего горение;
  • скрутка из двух-пяти жил;
  • заполнение в виде негорючего поливинилхлоридного пластиката;
  • ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
  • двухжильные кабели выпускаются с проводниками одинакового сечения;
  • если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

  • эксплуатационный срок – до 30 лет;
  • максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
  • максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
  • максимальная температура при аварийном режиме – до +80 гр. Цельсия.

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Номинальное сечение, кв. мм Сопротивление одной жилы, Ом/км
1,5 12,1
2,5 7,41
4 4,61
6 3,08
10 1,83
16 1,15
25 0,77
35 0,524
50 0,387

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Сечение жилы, кв. мм Длительно допустимый ток, А
одна жила две жилы три жилы
1,5 24 21 19
2,5 33 28 26
4 44 37 34
6 56 49 45
10 76 66 61
16 101 87 81
25 134 115 107
35 208 177 165

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

Конструктивные особенности кабеля NYM

Для изготовления жил применяется медный проводник. Если его сечение от 1 до 10 мм², то провод одиночный, а для кабелей от 16 до 35 мм² изготавливаются жилы, скрученные из нескольких проводников.

Кабель NYM: расшифровка, технические характеристики, конструкция

Изоляция и внутреннее наполнение несколько различается от количества жил кабеля. Когда их 4-5 штук, то в центре провода присутствует ПВХ-шнур, препятствующий смещению проводников. Если проводов 2-3, то необходимости в нем нет. Во всех случаях у провода NYM предусмотрены три слоя изоляции:

  1. поливинилхлоридная отдельно на каждой жиле;
  2. в пустое пространство между проводами запрессовывается мелосодержащей резиной;
  3. снаружи применяется покрытие из ПВХ-пластиката.

Эти провода выпускаются в двух модификациях, различающихся расцветкой изоляции жил – для применения в электрических цепях с заземлением и без него – между собой они отличаются использованием литер J или O на внешней изоляции.

  • В первом случае кабель маркируется как NYM-J, что показывает наличие в нем как минимум трех жил, одна из которых с желто-зеленой окраской.
  • Во втором случае используется маркировка NYM-O, показывающая что желто-зеленого провода нет, но есть жила синего цвета, для нулевого проводника.

Количество жил в кабелях NYM может быть от двух до пяти, а в их расцветке используются следующие цвета: черный, синий (NYM-O), желто зеленый (NYM-J), коричневый.

Проблемы при использовании

Основная проблема кабеля этой марки – невозможность применить групповую прокладку такого кабеля, поскольку при групповой прокладке NYM сразу теряются его огнестойкие качества. Отсюда возникает необходимость упаковывать каждый отдельный кабель в гофру, либо использовать кабельную продукцию другой марки, которая специально предназначена для групповой прокладки.

Но, если вам необходимо проложить только один кабель – то NYM прекрасно подходит для этой цели при ремонтных работах в здании, где имеются деревянные или другие легковоспламеняющиеся поверхности.

Еще довольно распространенная проблема при прокладке кабелей – помещения с повышенной влажностью. Но, если для многих марок кабеля это проблема, то именно NYM прекрасно подходит для таких помещений, поскольку его конструктивные особенности отлично предотвращают попадание какой-либо влаги внутрь кабеля. Описание кабеля NYM и особенности его эксплуатации можно найти в прилагаемой к кабелю документации.

Аналоги

Как мы уже говорили, ближайший отечественный аналог NYM — специально разработанная модификация ВВГ – ВВГнг (так и расшифровывается: ВВГ не горючий). Технические параметры обоих марок кабеля примерно одинаковы, но российский аналог в разы дешевле.

Популярные статьи  Как подключить стиральную машину и проточной водонагреватель к одному проводу?

Помимо ВВГнг, можно воспользоваться кабелем КГВВ, которые также являются продуктом отечественного кабельного производства.

Конструкция

Данный провод может иметь жилы только из меди (для сравнения — европейские стандарты подразумевают использование меди для кабельной продукции «по умолчанию», алюминиевые провода имеют в маркировке букву «А»). Форма сечения всегда круглая.

Тонкие, до 10 мм квадратных, проводники — одножильные проволочные, начиная от 16 мм — многожильные скрученные. Изоляция проводников выполняется, как следует из обозначения, из поливинилхлорида. Далее следует обволакивающая все внутренние провода достаточно плотная и толстая оболочка из резиновой смеси, в составе которой содержится мел. Внешняя оболочка — прочный пластикат на основе ПВХ.

Прослойка между двумя слоями изоляции (обычно она белого цвета) служит для придания проводу правильной круглой формы, а также повышения его гибкости и удобства разделки.

Плюсы и минусы использования кабеля NYM

На данное время подобное изготовление является некой «золотой серединой» на рынке, среди подобной группы товаров. Ниже приведены основные преимущества, которые стоит выделить:

  • Эластичность и удобство работы с изделием. Все это стало возможным благодаря внутреннему слою на основе каучука, что делает сам кабель довольно таки гибким, эластичным и податливым для подобного вида работ. Подобный плюс стоит использовать в монтажных работах различных видов электропроводки в недоступных или труднодоступных местах. Так же если вам предстоит провести электрическую линию на достаточно значимом расстоянии, то кабель не боится земли и сырости.
  • Качество продукции. Изделие, прежде чем попасть на рынок к потребителю, проходит большое количество исследований и испытаний, в том числе и в зарубежных центрах. Так что, приобретая продукт подобного типа, можно не колебаться и быть убежденным, что изоляция, ее надежность, сечение жил соответствует принятым стандартам и четко указана в маркированной шифровке.
  • Кабельное изделие абсолютно негорючее. Все благодаря тому-же внутреннему слою. А потому его зачастую применяют в условиях, что являются пожароопасными.
  • Изделие имеет множество лестных и положительных отзывов, от специалистов в областях электромонтажа. Но если просмотреть форумы то все же подавляющее большинство рекомендаций говорят об преимуществах кабеля при использовании его в осветительных целях и силовых цепях.
  • Длительный срок эксплуатации.

Преимущества изделия говорят сами за себя. Пожалуй, злостным недостатком остается цена изделия. По сравнению с более доступными  продукциями отечественного производителя, за подобный кабель придется отдать более крупную сумму.

Кабель NYM: расшифровка, технические характеристики, конструкцияСтандартная схема кабеля. Так выглядит подобный оригинальный продукт.

Цветовая маркировка

Производящийся в России или импортируемый из Европы кабель NYM, если это не подделка, всегда имеет цветовую маркировку изоляции проводников, соответствующую нормам российских ПУЭ (Правил устройства электроустановок).

Цвета их внутренней изоляции могут различаться в зависимости от количества жил.

  1. Одножильный — цвет не регламентируется.
  2. Двужильный типа О — черный и синий.
  3. Трехжильный типа О — черный, коричневый и серый.
  4. Четырехжильный типа О — черный, коричневый, серый, синий.
  5. Трехжильный типа J — черный, синий, желто—зеленый.
  6. Четырехжильный типа J — черный, коричневый, серый и желто—зеленый.
  7. Пятижильный типа J — черный, коричневый, серый, синий и желто—зеленый.

По цветовой маркировке легко можно определить назначение данного конкретного кабеля. Проводник в синей оболочке — всегда ноль в однофазных либо нейтраль в трехфазных сетях. Желто-зеленый — общеизвестное обозначение «земляного» проводника. Все остальные цвета обозначают фазы.

Кабель NYM: расшифровка, технические характеристики, конструкция

Элементы конструкции кабеля NYM-J:

1. Жила: однопроволочный или многопроволочный медный проводник. 2. Изоляция: поливинилхлоридный (ПВХ) пластикат.

Количество жилNUM-J NUM-O

2 Черная , синяя
3 Зелено-желтая, черная, синяя Черная , синяя, коричневая
4 Зелено-желтая, черная, синяя, коричневая Черная , синяя, коричневая, черная
5 Зелено-желтая, черная, синяя, коричневая, черная Черная , синяя, коричневая, черная, черная

3. Внутренние заполнение: невулканизированная резина, высоконаполненный пластикат или термоэластопласт. 4. Наружная оболочка: поливинилхлоридный пластикат серого, черного или белого цвета. У кабеля NYM-J используется внутренние заполнение из невулканизированной резины, высоконаполненного пластиката или термоэластопласта, что: * предотвращает опасность образования трещин при эксплуатации в неблагоприятных условиях, * позволяет легко и удобно “разделывать” кабель при монтаже, * увеличивает гибкость кабеля, * придает кабелю круглую форму.

Область применения кабеля NYM-J:

Применяется для монтажа электропроводки кабельных линий: * В производственных, жилых и общественных зданиях * Возможно применение поверх штукатурки, в ней и под ней * В кирпичной кладке и в бетоне. * На открытом воздухе, вне прямого воздействия солнечных лучей. * Прокладка может осуществляться в трубах, каналах. * Кабели предназначены для эксплуатации в легких условиях, где отсутствуют механические нагрузки. Срок службы кабеля NYM-J – 30 лет. Всего отзывов: 0 – Написать отзыв 0р.

Кабель NYM-O

Расшифровка кабеля NYM-O:N — Кабель изготовлен согласно немецкому стандарту VDEY – Материал изготовления изоляции ПВХM — Указывает на назначение кабеля — монтажныйО — Отсутствие в кабеле желто-зеленой жилы

Элементы конструкции кабеля NYM-O:1. Жила: однопроволочный или многопроволочный медный проводник.2. Изоляция: поливинилхлоридный (ПВХ) пластикат.

Количество жил NUM-J NUM-O
2 Черная , синяя
3 Зелено-желтая, черная, синяя Черная , синяя, коричневая
4 Зелено-желтая, черная, синяя, коричневая Черная , синяя, коричневая, черная
5 Зелено-желтая, черная, синяя, коричневая, черная Черная , синяя, коричневая, черная, черная

3. Внутренние заполнение: невулканизированная резина, высоконаполненный пластикат или термоэластопласт.4. Наружная оболочка: поливинилхлоридный пластикат серого, черного или белого цвета.

У кабеля NYM-O используется внутренние заполнение из невулканизированной резины, высоконаполненного пластиката или термоэластопласта, что:* предотвращает опасность образования трещин при эксплуатации в неблагоприятных условиях,* позволяет легко и удобно “разделывать” кабель при монтаже,* увеличивает гибкость кабеля,* придает кабелю круглую форму.

Область применения кабеля NYM-O:

Применяется для монтажа электропроводки кабельных линий:* В производственных, жилых и общественных зданиях* Возможно применение поверх штукатурки, в ней и под ней* В кирпичной кладке и в бетоне.* На открытом воздухе, вне прямого воздействия солнечных лучей.* Прокладка может осуществляться в трубах, каналах.* Кабели предназначены для эксплуатации в легких условиях, где отсутствуют механические нагрузки.

Срок службы кабеля NYM-O — 30 лет.

Область применения и главные преимущества

Основные плюсы использования кабеля NYM:

  • Пожарная безопасность. Изделие производится в защитной оболочке из специального материала, неподверженного горению. Однако вероятность возгорания присутствует при укладке проводов пучком.
  • Повышенная эластичность. Кабели имеют резиновый уплотнитель.
  • Различные сферы применения. Подходит для прокладки подземным способом и по воздушным столбам. С его помощью можно делать электрическую разводку в деревянных домах, на значительных расстояниях и труднодоступных участках.
  • Наличие цветовой маркировки. Электромонтажные работы проводятся быстро и просто, за счет цветовой индикации медных жил.

Провод с сечением жил 1 и 2 класса по ГОСТ 22483 рекомендуется для использования на объектах офисного и жилого назначения. Он отличается стойкостью к воздействию окружающей среды и подходит для прокладки не только в сухих помещениях, но и на объектах с повышенной влажностью, в том числе в производственных зданиях и на кабельных эстакадах.

Популярные статьи  Что такое степень защиты?

Жилы с сечением 1,5-10 мм2 являются однопроволочными, 16-35 мм2 – многопроволочными. В качестве конструктивного покрытия использован ПВХ пластикат. В соответствии со стандартом применяется материал разной расцветки, что существенно упрощает процесс монтажа.

Специалисты рекомендуют кабель NYM тем, кто не знает, что выбрать для повышения пожарной безопасности проводки. Эффект от негорючей внешней оболочки дополняется внутренним заполнением расстояния между жилами невулканизированной резиновой смесью. За счет самозатухания изделие не загорается даже под прямым воздействием огня.

Основные производители

Следует отметить, что отличительное качество кабеля NYM обеспечивается международным стандартом, который присущ не только германским маркам, но и ряду отечественных производителей. Разумеется, что отечественные образцы ничем не хуже, но отличаются более демократичной ценой. Среди отечественных следует выделить:

  • «Севкабель»;
  • «Конкорд»;
  • «Камкабель»;
  • «Псковкабель».

Среди зарубежных производителей, имеющих соответствующие сертификаты и поставляющих свою продукцию на отечественный рынок, следует выделить:

  • Сербский «Novkabel AD»
  • Германские «Lapp Kabel», «Каbeltec», «TKD Kabel»;
  • Французский «Nexans» ;
  • Турецкий «DENIZLI CABLE LTD».

Приобретая кабель NYM от этих компаний, вы можете быть уверены в его соответствии заявленным параметрам

Если же вам попалась модель от других производителей, то чтобы определить подделку, обратите внимание на маркировку. Компании, не соответствующие стандарту стараются всячески переименовать свою продукцию в схожую по названию NUM или HUM вместо NYM

Это можно увидеть на оболочке:

Кабель NYM: расшифровка, технические характеристики, конструкция
Рис. 4: Пример неоригинальной маркировки

Как видите на рисунке, верхний кабель имеет оригинальную маркировку, а два других отличаются от нее. Поэтому гарантировать те же технические характеристики для них невозможно.

Преимущества и недостатки

В сравнении с другими вариантами кабельно-проводниковой продукции, представленной на отечественном рынке, кабель NYM обладает рядом весомых преимуществ:

  • Не боится воздействия влаги – в сравнении с отечественными моделями с виниловой изоляцией, NYM в гораздо меньшей степени подвержен впитыванию влаги. За счет чего NYM может прокладываться и во влажных помещениях (подвалах, колодцах, шахтах и т.д.) без дополнительных приспособлений.
  • Гибкость – легко изменяет геометрическую форму и может прокладываться в самых труднодоступных местах, совершать повороты и т.д. Такое свойство обеспечивается за счет промежуточного слоя.
  • Не поддерживает горения – за счет состава промежуточного слоя изоляция не горит, а только оплавляется при воздействии пламени или искрения. Это свойство позволяет использовать NYM в помещениях с повышенной пожарной опасностью.
  • Имеет большое разнообразие вариантов исполнения, как по количеству жил, так и по их сечению, за счет чего один такой кабель может обеспечивать полноценное электроснабжение в цепях с различным количеством фаз, проводов и на любую нагрузку.

Следует отметить, что немаловажным фактором во всех преимуществах кабеля NYM является соблюдение производителями международного стандарта. Который обеспечивает более высокое качество продукции по всем параметрам.

Но, помимо вышеперечисленных преимуществ NYM имеет и некоторые недостатки. Во-первых, высокое качество всех кабелей марки NYM обуславливает и их более высокую стоимость, в сравнении с отечественными аналогами, к примеру, тем же ВВГнг. Во-вторых, NYM не рекомендуется устанавливать на участках, где на него могут воздействовать солнечные лучи. Так как от солнца его изоляция утрачивает свои характеристики, и кабель куда быстрее выходит со строя.

Итоги сравнения

Резюмируя сравнительный анализ характеристик кабелей, показывающий, в чем разница между ВВГнг и NYM, можно выделить отдельные положительные отличия каждой из этих марок.

Преимущества NYM:

  • повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
  • улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
  • более легкая разделка и монтаж;
  • поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
  • более эстетичный внешний вид;
  • более длительный срок эксплуатации.

Преимущества ВВГнг:

  • более широкий заявленный диапазон температуры эксплуатации;
  • не поддерживает горение при групповой прокладке;
  • считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
  • более низкая цена.

Учитывая приведенные характеристики двух популярных марок кабеля, можно решить, что лучше в той или иной ситуации.

Кабель NYM: расшифровка, технические характеристики, конструкция

При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.

Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах, как показано на фото ниже:

Кабель NYM: расшифровка, технические характеристики, конструкция

При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. При возникновении пожара в закрытых помещениях лучше проявляет себя ВВГнг-ls, практически не выделяющий ядовитый дым.

В тех случаях, когда отличие технических свойств проводниковых продуктов не играет определяющей роли, вопрос «что выбрать?» может быть решен в пользу более дешевого продукта. Кабель NYM дороже, чем ВВГнг на 10 – 15 процентов.

Решая, что лучше: ВВГнг или NYM, следует учитывать еще одно обстоятельство. Кабель NYM, выпускаемый некоторыми российскими предприятиями, очень часто не отвечает требованиям немецкого стандарта. Соответственно, и заявленные технические характеристики отличаются от реальных параметров. Нередко встречаются отзывы покупателей такой продукции, содержащие информацию об откровенном браке. Из сказанного следует, что выбрать производителя кабельной продукции – одна из самых важных задач, возникающих в процессе ремонта или реконструкции электропроводки. Лучшие производителя кабеля были описаны нами в отдельной статье.

Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется сравнение NYM и ВВГнг-LS:

Будет полезно прочитать:

  • Как сделать скрытую проводку в деревянном доме
  • Как выбрать кабель для электропроводки
  • Лучшие производители розеток и выключателей
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
