Пример реальной цепи

Самую простую электрическую цепь можно сделать самостоятельно. Её часто собирают на уроке физики. При этом не стоит опасаться поражения током, так как в ней будет использоваться низковольтный источник напряжения. Но всё же перед тем как приступить к сборке, следует знать о коротком замыкании. Под ним понимают состояние, при котором происходит закорачивание выхода.

Другими словами, вся энергия источника тока оказывается приложенной к нему же. В результате разность потенциалов снижается до нуля, а в цепи возникает максимальная сила тока. Непреднамеренное короткое замыкание может привести к выходу из строя генератор и радиодетали. Именно для защиты от этого пагубного воздействия в цепи ставят предохранитель.

Схема для самостоятельного повторения будет представлять собой узел управления освещением. Для её сборки необходимо подготовить:

Источник питания на 12 вольт. Это может быть аккумулятор, регулируемый лабораторный блок, батарейки. Главное, чтобы источник смог выдавать нужное напряжение. Например, нужную величину можно получить соединив последовательно несколько батареек со стандартным номиналом 1,5 В (1,5 * 4 = 12 В).
Лампочка

Подойдёт накаливания
Здесь важно обратить внимание на её характеристики. Она должна быть рассчитанной на нужное напряжение.
Ключ
Это обыкновенный выключатель, имеющий два устойчивых состояния — разомкнутое и замкнутое.
Провода

В сборке можно использовать любые медные проводники сечением от 0,25 мм 2 .

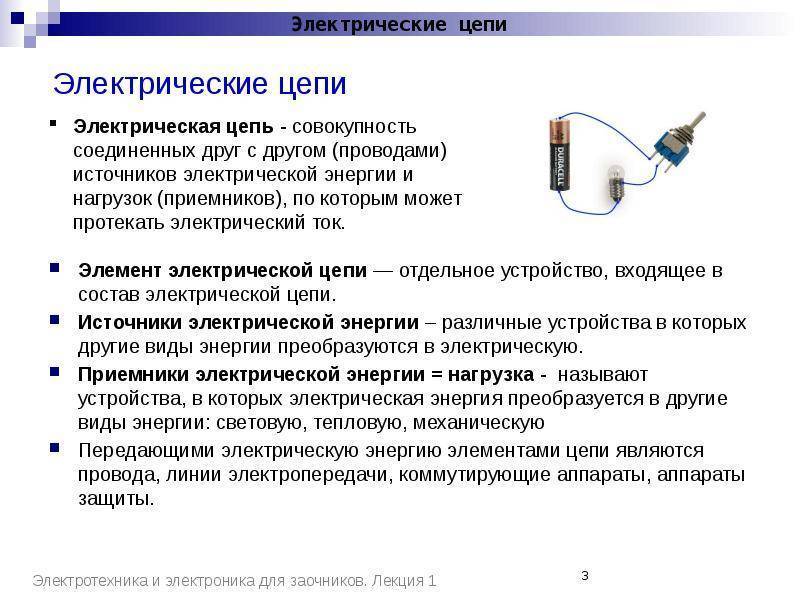

Электрическая цепь включает (в общем случае): источник питания, рубильник (выключатель), соединительные провода, потребителей. Обязательно сформируйте замкнутый контур. В противном случае по цепи не сможет течь ток. Электрическими не принято называть контуры заземления, зануления. Однако по сути считаются таковыми, иногда здесь течет ток. Замыкание контура при заземлении, занулении обеспечивается посредством грунта.

Источники питания. Внутренняя, внешняя электрическая цепь

Для образования упорядоченного движения носителей заряда, формирующего ток, потрудитесь создать разность потенциалов на концах участка. Достигается подключением источника питания, который в физике принято называть внутренней электрической цепью. В противовес прочим элементам, составляющим внешнюю. В источнике питания заряды движутся против направления поля. Достигается приложением сторонних сил:

  1. Обмотка генератора.
  2. Гальванический источник питания (батарейка).
  3. Выход трансформатора.

Напряжение, формируемое на концах участка электрической цепи, бывает переменным, постоянным. Сообразно в технике принято контуры делить соответствующим образом. Электрическая цепь предназначена для протекания постоянного, переменного тока. Упрощенное понимание, закон изменения упорядоченного движения носителей заряда воспринимается сложным. С трудом понимаем, переменный в цепи ток или постоянный.

Род тока определен источником, характером внешней электрической цепи. Гальванический элемент дает постоянное напряжение, обмотки (трансформаторы, генераторы) – переменное. Связано с протекающими в источнике питания процессами.

Сторонние силы, обеспечивающие движения зарядов, называют электродвижущими. Численно ЭДС характеризуется работой, совершаемой генератором для перемещения единичного заряда. Измеряется вольтами. На практике для расчета цепей удобно делить источники питания двумя классами:

  1. Источники напряжения (ЭДС).
  2. Источники тока.

В действительности неизвестны, имитацию пытаются создать практики. В розетке ожидаем увидеть 230 вольт (220 вольт по старым нормативам). Причем ГОСТ 13109 однозначно устанавливает пределы отклонения параметров от нормы. В быту пользуемся источником напряжения. Параметр нормируется. Величина тока не играет значения. Напряжение подстанции круглые сутки стремятся сделать постоянным вне зависимости от текущего запроса потребителей.

Популярные статьи  Автоматический выключатель: принцип работы, классификация, конструкция, назначение

В противовес источник тока поддерживает заданный закон упорядоченного движения носителей заряда. Значение напряжения роли не играет. Ярким примером подобного рода устройств выступает сварочный аппарат на базе инвертора. Каждый знает: диаметр электрода прочно связан с толщиной металла, прочими факторами. Чтобы процесс сварки шел правильно, приходится с высокой степенью постоянства поддерживать ток. Задачу решает электронный блок на основе инвертора.

Ток, напряжение бывают постоянными, переменными. Закон изменения параметра роли не играет

Неважно, подключать ли электрическую цепь к источнику постоянного, переменного напряжения. Однако важно выдержать правильный размер параметра

К примеру, действующее значение ЭДС.

Расчет электрических цепей

Рассчитать цепь – значит найти все токи в ней. Существуют разные методы расчета электрических цепей: законы Кирхгофа, метод контурных токов, метод узловых потенциалов и другие. Рассмотрим применение метода контурных токов на примере конкретной цепи.

Сначала выделим контуры и обозначим ток в них. Направление тока можно выбирать произвольно. В нашем случае – по часовой стрелке. Затем для каждого контура составим уравнения по 2 закону Кирхгофа. Уравнения составляются так: Ток контура умножается на сопротивление контура, к полученному выражению добавляются произведения тока других контуров и общих сопротивлений этих контуров. Для нашей схемы:

Полученная система решается с подставкой исходных данных задачи. Токи в ветвях исходной цепи находим как алгебраическую сумму контурных токов

Какую бы цепь Вам ни понадобилось рассчитать, наши специалисты всегда помогут справится с заданиями. Мы найдем все токи по правилу Кирхгофа и решим любой пример на переходные процессы в электрических цепях. Получайте удовольствие от учебы вместе с нами!

Общее описание процесса

Как говорилось ранее, начальным объектом, откуда начинается распределение электроэнергии, на сегодняшний день является электрическая станция.

В наше время существует три основных типа станции, которые могут снабжать потребителей электричеством. Это может быть тепловая электрическая станция (ТЭС), гидроэлектростанция (ГЭС) и атомная электрическая станция (АЭС). Помимо этих основных типов, есть также солнечные или ветровые станции, однако они используются для более локальных целей.

Эти три типа станция является и источником и первой точкой распределения электроэнергии.

Для того чтобы осуществить такой процесс, как передача электрической энергии, необходимо значительно увеличить напряжение. Чем дальше находится потребитель, тем выше должно быть напряжение. Так, увеличение может доходить до 1150 кВ.

Повышение напряжения необходимо для того, чтобы снизилась сила тока. В таком случае также падает и сопротивление в проводах. Такой эффект позволяет передавать ток с наименьшими потерями мощности.

Для того чтобы повышать напряжение до нужного значения, каждая станция имеет повышающий трансформатор. После прохождения участка с трансформатором, электрический ток при помощи ЛЭП передается на ЦРП. ЦРП – это центральная распределительная станция, где осуществляется непосредственное распределение электроэнергии.

Такие объекты, как ЦРП, находятся уже в непосредственной близости от городов, сел и т.

д. Здесь происходит не только распределение, но и понижение напряжения до 220 или же 110 кВ. После этого электроэнергияпередается на подстанции, расположенные уже в черте города.При прохождении таких небольших подстанций напряжение понижается еще раз, но уже до 6-10 кВ.

После этого осуществляется передача и распределение электроэнергии по трансформаторным пунктам, расположенным по разным участкам города.Здесь также стоит отметить, что передача энергии в черте города к ТП осуществляется уже не при помощи ЛЭП, а при помощи проложенных подземных кабелей. Это гораздо целесообразнее, чем применение ЛЭП. Трансформаторный пункт – это последний объект, на котором происходит распределение и передача электроэнергии, а также ее понижение в последний раз.На таких участках напряжение снижается до уже привычных 0,4 кВ, то есть 380 В.

Далее оно передается в частные, многоэтажные дома, гаражные кооперативы и т. д.Если кратко рассмотреть путь передачи, то он примерно следующий: источник энергии (электростанция на 10 кВ) – трансформатор повышающего типа до 110-1150 кВ – ЛЭП – подстанция с трансформатором понижающего типа – трансформаторный пункт с понижением напряжения до 10-0,4 кВ – потребители (частный сектор, жилые дома и т. д.).

Общие требования

1.2.11. При проектировании систем электроснабжения и реконструкции электроустановок должны рассматриваться следующие вопросы:

  1. перспектива развития энергосистем и систем электроснабжения с учетом рационального сочетания вновь сооружаемых электрических сетей с действующими и вновь сооружаемыми сетями других классов напряжения;
  2. обеспечение комплексного централизованного электроснабжения всех потребителей электрической энергии, расположенных в зоне действия электрических сетей, независимо от их принадлежности;
  3. ограничение токов КЗ предельными уровнями, определяемыми на перспективу;
  4. снижение потерь электрической энергии;
  5. соответствие принимаемых решений условиям охраны окружающей среды.
Популярные статьи  Ток прикосновения: что это такое, измерение, предельные значения

При этом должны рассматриваться в комплексе внешнее и внутреннее электроснабжение с учетом возможностей и экономической целесообразности технологического резервирования.

При решении вопросов резервирования следует учитывать перегрузочную способность элементов электроустановок, а также наличие резерва в технологическом оборудовании.

1.2.12. При решении вопросов развития систем электроснабжения следует учитывать ремонтные, аварийные и послеаварийные режимы.

1.2.13. При выборе независимых взаимно резервирующих источников питания, являющихся объектами энергосистемы, следует учитывать вероятность одновременного зависимого кратковременного снижения или полного исчезновения напряжения на время действия релейной защиты и автоматики при повреждениях в электрической части энергосистемы, а также одновременного длительного исчезновения напряжения на этих источниках питания при тяжелых системных авариях.

1.2.14. Требования 1.2.11-1.2.13 должны быть учтены на всех промежуточных этапах развития энергосистем и систем электроснабжения.

1.2.15. Проектирование электрических сетей должно осуществляться с учетом вида их обслуживания (постоянное дежурство, дежурство на дому, выездные бригады и др.).

1.2.16. Работа электрических сетей напряжением 2-35 кВ может предусматриваться как с изолированной нейтралью, так и с нейтралью, заземленной через дугогасящий реактор или резистор.

Компенсация емкостного тока замыкания на землю должна применяться при значениях этого тока в нормальных режимах:

  • в сетях напряжением 3-20 кВ, имеющих железобетонные и металлические опоры на воздушных линиях электропередачи, и во всех сетях напряжением 35 кВ — более 10 А;
  • в сетях, не имеющих железобетонных и металлических опор на воздушных линиях электропередачи:
    • более 30 А при напряжении 3-6 кВ;
    • более 20 А при напряжении 10 кВ;
    • более 15 А при напряжении 15-20 кВ;

в схемах генераторного напряжения 6-20 кВ блоков генератор-трансформатор – более 5А.

При токах замыкания на землю более 50 А рекомендуется применение не менее двух заземляющих реакторов.

Работа электрических сетей напряжением 110 кВ может предусматриваться как с глухозаземленной, так и с эффективно заземленной нейтралью.

Электрические сети напряжением 220 кВ и выше должны работать только с глухозаземленной нейтралью.

Классификация

Постоянный и переменный ток

Если заряженные частицы движутся внутри макроскопических тел относительно той или иной среды, то такой ток называют электрический »ток проводимости». Если движутся макроскопические заряженные тела (например, заряженные капли дождя), то этот ток называют »конвекционным».

Токи различают на постоянный и переменный. Также существуют всевозможные разновидности переменного тока. При определении видов тока слово «электрический» опускают.

  • Постоянный ток — ток, направление и величина которого не меняются во времени. Может быть пульсирующий, например выпрямленный переменный, который является однонаправленным.
  • Переменный ток — электрический ток, изменяющийся во времени. Под переменным током понимают любой ток, не являющийся постоянным.
  • Периодический ток — электрический ток, мгновенные значения которого повторяются через равные интервалы времени в неизменной последовательности.
  • Синусоидальный ток — периодический электрический ток, являющийся синусоидальной функцией времени. Среди переменных токов основным является ток, величина которого изменяется по синусоидальному закону. Любой периодический несинусоидальный ток может быть представлен в виде комбинации синусоидальных гармонических составляющих (гармоник), имеющих соответствующие амплитуды, часто́ты и начальные фазы. В этом случае Электростатический потенциал каждого конца проводника изменяется по отношению к потенциалу другого конца проводника попеременно с положительного на отрицательный и наоборот, проходя при этом через все промежуточные потенциалы (включая и нулевой потенциал). В результате возникает ток, непрерывно изменяющий направление: при движении в одном направлении он возрастает, достигая максимума, именуемого амплитудным значением, затем спадает, на какой-то момент становится равным нулю, потом вновь возрастает, но уже в другом направлении и также достигает максимального значения, спадает, чтобы затем вновь пройти через ноль, после чего цикл всех изменений возобновляется.
  • Квазистационарный ток — относительно медленно изменяющийся переменный ток, для мгновенных значений которого с достаточной точностью выполняются законы постоянных токов. Этими законами являются закон Ома, правила Кирхгофа и другие. Квазистационарный ток, так же как и постоянный ток, имеет одинаковую силу тока во всех сечениях неразветвлённой цепи. При расчёте цепей квазистационарного тока из-за возникающей э. д. с. индукции ёмкости и индуктивности учитываются как сосредоточенные параметры. Квазистационарными являются обычные промышленные токи, кроме токов в линиях дальних передач, в которых условие квазистационарности вдоль линии не выполняется.
  • Ток высокой частоты — переменный ток, (начиная с частоты приблизительно в десятки кГц), для которого становятся значимыми такие явления, которые являются либо полезными, определяющими его применение, либо вредными, против которых принимаются необходимые меры, как излучение электромагнитных волн и скин-эффект. Кроме того, если длина волны излучения переменного тока становится сравнимой с размерами элементов электрической цепи, то нарушается условие квазистационарности, что требует особых подходов к расчёту и проектированию таких цепей.
  • Пульсирующий ток — это периодический электрический ток, среднее значение которого за период отлично от нуля.
  • Однонаправленный ток — это электрический ток, не изменяющий своего направления.
Популярные статьи  Силовые трансформаторы: что это такое, назначение, классификация и конструктивные особенности

Вихревые токи

Вихревые токи Фуко

Вихревые токи ( или токи Фуко) — замкнутые электрические токи в массивном проводнике, которые возникают при изменении пронизывающего его магнитный поток, поэтому вихревые токи являются индукционными токами. Чем быстрее изменяется магнитный поток, тем сильнее вихревые токи. Вихревые токи не текут по определённым путям в проводах, а замыкаясь в проводнике образуют вихреобразные контуры.

Существование вихревых токов приводит к скин-эффекту, то есть к тому, что переменный электрический ток и магнитный поток распространяются в основном в поверхностном слое проводника. Нагрев вихревыми токами проводников приводит к потерям энергии, особенно в сердечниках катушек переменного тока. Для уменьшения потерь энергии на вихревые токи применяют деление магнитопроводов переменного тока на отдельные пластины, изолированные друг от друга и расположенные перпендикулярно направлению вихревых токов, что ограничивает возможные контуры их путей и сильно уменьшает величину этих токов. При очень высоких частотах вместо ферромагнетиков для магнитопроводов применяют магнитодиэлектрики, в которых из-за очень большого сопротивления вихревые токи практически не возникают.

Приемники электрической энергии

Приемником электрической энергии (электроприемником) называется аппарат, агрегат, механизм, предназначенный для преобразования электрической энергии в другой вид энергии. К электроприемникам (ЭП) относятся электродвигатели, осветительные приборы, электросварочные машины и установки, электрические печи, зарядные станции, установки электролиза, кондиционеры воздуха, ЭВМ и др.

Электроприемники или группы электроприемников, объединенных технологическим процессом и размещающихся на определенной территории, называются потребителями электрической энергии.

Электроприемники классифицируются по напряжению, роду тока и его частоте, единичной мощности, надежности электроснабжения, режиму работы, технологическому назначению, производственным связям, территориальному размещению.

По напряжению ЭП разделяются на две группы — до 1 кВ и выше 1 кВ; по роду тока — на потребляющие ток частоты 50 Гц, постоянный ток и переменный ток частотой ниже или выше 50 Гц.

Единичная мощность отдельных ЭП находится в пределах от нескольких ватт до нескольких десятков мегаватт. Предприятия — потребители электрической энергии принято разделять на небольшие (с установленной мощностью до 5 МВт), средние (с установленной мощностью 5—-75 МВт) и крупные (75—1000 МВт).

В соответствии с Правилами устройства электроустановок по степени бесперебойности электроснабжения различают три категории надежности ЭП.

Первая категория объединяет ЭП, перерыв в электроснабжении которых связан с опасностью для жизни людей, нанесением значительного ущерба народному хозяйству и т. д. и допускается только на время автоматического ввода резервного питания (не более0,2 с). Из приемников первой категории выделяется «особая» группа, не допускающая перерыва питания.

Ко второй категории надежности относятся ЭП, перерыв в электроснабжении которых может привести к массовому недоотпуску продукции, простою технологических механизмов, рабочих и т. д. и допускается на время, необходимое для включения резервного питания силами эксплуатационного персонала.

Третья категория ЭП — это приемники, не подходящие под определение первой и второй категорий.

По режиму работы бывают потребители с мало изменяющейся во времени, повторно-кратковременной и кратковременной нагрузками.

По назначению выделяют пять групп ЭП: силовые общепромышленные установки (компрессоры, вентиляторы, насосы, подъемно-транс- портные установки); осветительные установки; электропривод производственных механизмов; электрические печи и электротермические установки; преобразовательные установки.

Электроприемники переменного тока бывают однофазные (несимметричные) и трехфазные (симметричные), что приходится учитывать при проектировании и выполнении схем электроснабжения.

Разнотипные ЭП по условиям построения схем электроснабжения объединяются в группы, образуя узлы комплексной нагрузки. В таких узлах (например, шины 0,4 кВ ТП) потребители включены параллельно, и поэтому их режимы работы оказываются взаимно зависимыми. Состав и характеристики узлов комплексной нагрузки в значительной степени определяют требования к качеству электрической энергии в сети и надежности электроснабжения, а также влияют на нормальный и аварийный режимы работы электросети.
