Допускается ли проход кабеля через перегородку в трубе из ПВХ?

2.3.133

Прокладка кабелей в коллекторах, технологических
галереях и по технологическим эстакадам выполняется в соответствии с
требованиями СНиП Госстроя России.

Наименьшие расстояния в свету от кабельных эстакад и
галерей до зданий и сооружений должны соответствовать приведенным в табл.
2.3.2.

Пересечение кабельных эстакад и галерей с воздушными
линиями электропередачи, внутризаводскими железными и автомобильными дорогами,
пожарными проездами, канатными дорогами, воздушными линиями связи и
радиофикации и трубопроводами рекомендуется выполнять под углом не менее 30°.

Таблица 2.3.2. Наименьшее расстояние от кабельных эстакад и галерей до
зданий и сооружений

Сооружение

Нормируемое расстояние

Наименьшие размеры, м

При параллельном следовании, по горизонтали

Здания и сооружения с глухими
стенами

От конструкции эстакады и
галереи до стены здания и сооружения

Не нормируется

Здания и сооружения, имеющие
стены с проемами

То же

2

Внутризаводская неэлектрифи-

цированная железная дорога

От конструкции эстакады и
галереи до габарита приближения строений

1 м для галерей и проходных эстакад; 3 м для непроходных
эстакад

Внутризаводская автомобильная
дорога и пожарные проезды

От конструкции эстакады и
галереи до бордюрного камня, внешней бровки или подошвы кювета дороги

2

Канатная дорога

От конструкции эстакады и
галереи до габарита подвижного состава

1

Надземный трубопровод

От конструкции эстакады и
галереи до ближайших частей трубопровода

0,5

Воздушная линия электропередачи

От конструкции эстакады и
галереи до проводов

См. 2.5.114

При пересечении, по вертикали

Внутризаводская неэлектрифициро-

ванная железная дорога

От нижней отметки эстакады и
галереи до головки рельса

5,6

Внутризаводская
электрифицированная железная дорога

От нижней отметки эстакады и
галереи:

до головки рельса

7,1

до наивысшего провода или
несущего троса контактной сети

3

Внутризаводская автомобильная
дорога (пожарный проезд)

От нижней отметки эстакады и
галереи до полотна автомобильной дороги (пожарного проезда)

4,5

Надземный трубопровод

От конструкции эстакады и
галереи до ближайших частей трубопровода

0,5

Воздушная линия электропередачи

От конструкции эстакады и
галереи до проводов

См. 2.5.113

Воздушная линия связи и
радиофикации

То же 1,5

Расположение эстакад и галерей во взрывоопасных зонах — см.
гл. 7.3, расположение эстакад и галерей в пожароопасных зонах — см. гл. 7.4.

При параллельном следовании эстакад и галерей с воздушными
линиями связи и радиофикации наименьшие расстояния между кабелями и проводами
линии связи и радиофикации определяются на основании расчета влияния кабельных
линий на линии связи и радиофикации. Провода связи и радиофикации могут
располагаться под и над эстакадами и галереями.

Наименьшая высота кабельной эстакады и галереи в непроезжей
части территории промышленного предприятия должна приниматься из расчета
возможности прокладки нижнего ряда кабелей на уровне не менее 2,5 м от
планировочной отметки земли.

Как на практике сделать проход кабеля через стену

Давайте посмотрим практику работ. Начнём с отверстия в стене под проводку в квартире.

Проход кабеля через стену в квартире

Первой проблемой, которая встает при сверлении отверстия в стене для прокладки кабеля, это уже имеющаяся проводка в стенах

Важно при сверлении не повредить уже имеющуюся электропроводку, а также не задеть возможные трубы трубопровода

Решить эту проблему могут помочь специальные приборы или народные методы. О поиске скрытой проводки приборами я писал тут. Народные методы перечислю далее:

  • Во-первых, если есть радиоприёмник, настройте его на частоту 100 кГц и сканируйте стену в месте будущего отверстия. Если там есть провода под напряжением, приёмник должен показать звуковой фон.
  • Во-вторых, возьмите фазоопределитель (пробник). Он покажет провод под напряжением, проложенный НЕ глубоко в стене.
  • В-третьих, для смарфона, есть программы типа «Metall Detector».
  • В-четвёртых, «слышит» провод в стене, слуховой аппарат в режиме «телефон». Не проверял.

К сожалению, предложенные технические методы найти скрытую проводку не всегда доступны. Поэтому пользуемся простым и надежным визуальным осмотром. Для этого:

Посмотрите в месте будущего прохода (отверстия) наличие распаячных коробок, розеток, выключателей. Никогда не сверлите сквозных отверстий в стенах на горизонтальных и вертикальных линиях установки коробок, розеток, выключателей, светильников. Велика вероятность, что проводка делалась по правилам и трассы проводки велись параллельно полу и углам с нормативными отступами от углов и откосов. Об этом тут.

Инструмент

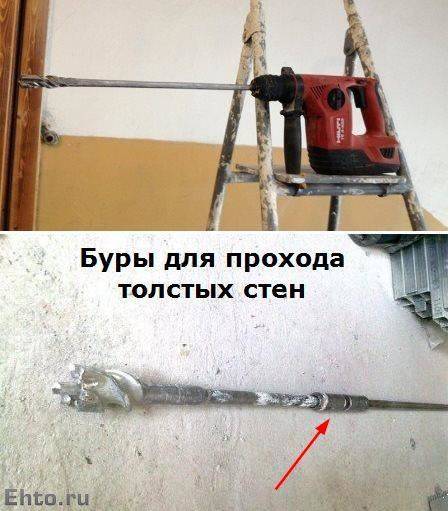

Для сверления сквозных отверстий понадобится, прежде всего, перфоратор с буром. Длина бура зависит от толщины стен. Её нужно определить заранее. В панельном доле это 270-350 мм, в «сталинке» толщина стен может превышать 1 метр.

Диаметр бура зависит от требуемого отверстия и толщины стен. Чем толще стена, тем больше диаметр бура. Разумный диаметр бура 25-30 мм. Однако в комплекте нужно иметь бур меньшего диаметра 10-16 мм, ниже поясню зачем.

Допускается ли проход кабеля через перегородку в трубе из ПВХ?

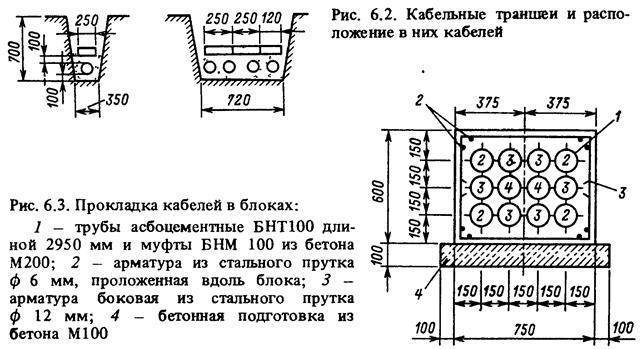

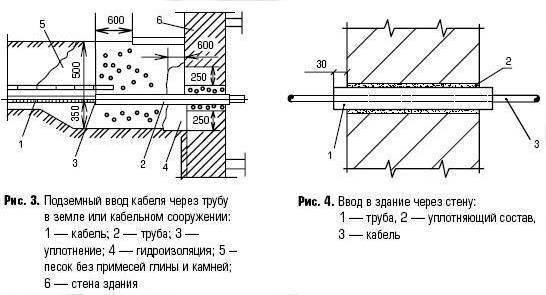

Нормативы о проходе кабеля через стены

Как и положено, правильному электрику, сначала обращаемся к нормативным документам. Начинаем поиск информации с ПУЭ, правил устройства электроустановок. Скачать ПУЭ можно с сайта тут.

В ПУЭ издание 7, смотрим пункты от 2.1.56 вниз. Переводя официальный документ на бытовой язык, видим следующие правила похода проводов и кабелей электропроводки через стены:

При устройстве прохода, важно обеспечить сменяемость электропроводки в случае ремонта или замены (ПУЭ, п. 2.1.58).
Если проводка выполняется проводами, то проход проводов в стене должен быть защищён трубой, коробом, электротехнической гофрированной трубой.
проводка выполняется кабелем, то проход кабеля через стены сухих внутренних помещений, может быть устроен в виде проёма, без короба или трубы.
кабель проходит через стены внутренних помещений с разной влажностью или через стену с улицы в помещение, например, ввод электропитания в дом, то в ПУЭ нет строгих рекомендаций о защите кабеля в проходе стены трубой (гильзой)

Есть указание на необходимость заделать зазоры между кабелями проходом негорючими материалами, которые можно легко удалить при работах по замене кабеля. Нужно это для закрытия проникновения воды и влаги через проход.

Однако на практике проход кабеля через стену дома с улицы лучше защитить трубой (гильзой) прочно закрепленной к конструкции стены и проложенной с уклоном на улицу.

Во внутренних помещениях квартиры и дома, защитить проход кабеля через стену, обязательно только в деревянных домах, для усиления противопожарной безопасности.

Подведём первый итог

Если вам на практике нужно сделать проход кабеля через стену в квартире и доме, вам нужно:

Во-первых: По возможности, отказаться от использования проводов для электропроводки и проводить работы кабелями. Если этого сделать невозможно, например ретро проводка проводами на изоляторах, делать проход в стене через гильзу.

Во-вторых: Делайте проход кабеля через стену так, чтобы вам самому, было легко его заменить. Этого критерия будет достаточно для правильного прохода.

В-третьих: Устраивайте проход через стену разумно. Например, если вы делаете скрытую (не сменяемую) проводку, то нет никаких обоснований, использовать для прохода гильзу. Кроме случаев, если проход делается между двумя стенами имеющим воздушный зазор.

Популярные статьи  API EPLAN P8: применение в проектировании на примере модуля TrassaDKC

В-четвертых: все проходы кабеля с улицы защищайте от проникновения влаги. В квартире это кабели питания кондиционеров, в доме это ввод кабеля питания в дом или вывод кабеля к постройкам на участке.

Обязательна ли установка гильз

Необходимость монтажа гильзы для прохода труб, проходящих через стены, диктуется требованиями СНИП. Они обусловленными следующими причинами.

  1. Полимерный трубопровод меняет свои размеры из-за влияния температуры. Кроме расширения, он может перемещаться. Чтобы предупредить деформацию и создать нужное свободное пространство, СНИП рекомендуют применять гильзы. Данные приспособления для прохода труб через стены и перекрытия дают возможность сохранить целостное состояние конструкции при установочных мероприятиях и при существенных изменениях температуры.
  2. Также СНИП гласит, что устройство для прохода труб сквозь стены и перекрытия позволяют выполнить демонтаж без разрушения строения.
  3. Установка защиты для прохода труб через стены, перекрытие или фундамент становиться барьером для проникновения запаха и насекомых из рядом расположенных помещений.

В соответствии со СНИПом гильзы рекомендуют устанавливать только в определенных случаях. Не всегда их установку называют целесообразной. Так же водонепроницаемый материал для прокладки между трубными изделиями рекомендуют в тех ситуациях, когда патрон проложен через проходной узел сквозь перекрытие.

2.3.123

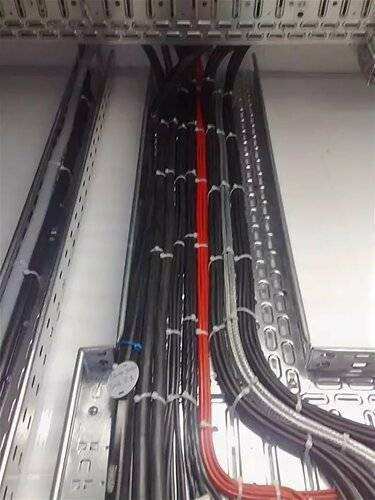

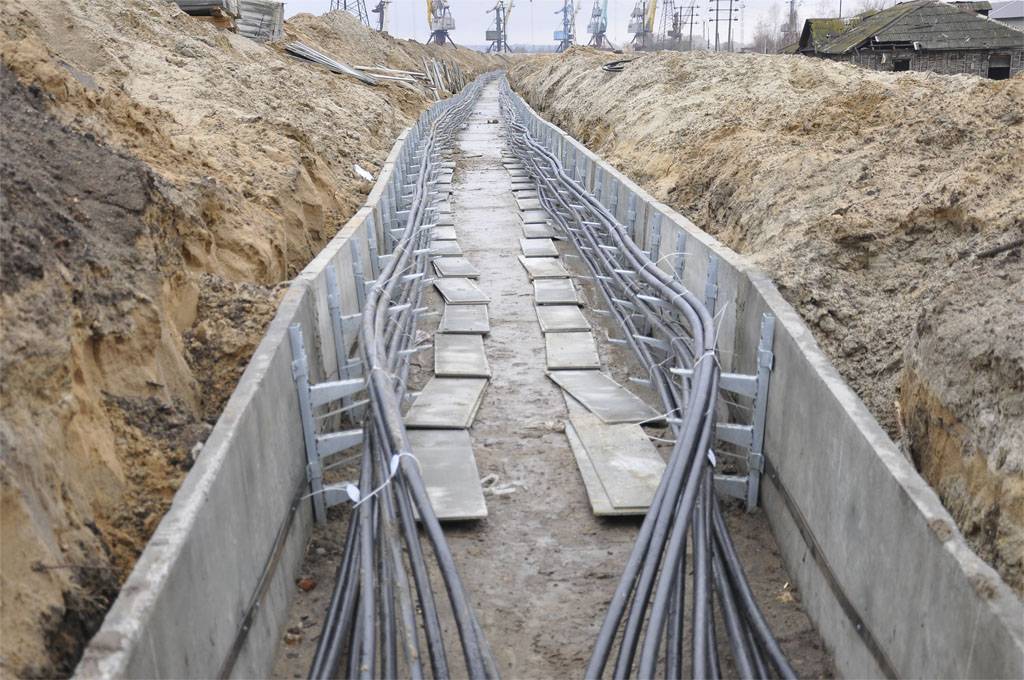

В кабельных сооружениях прокладку контрольных
кабелей и силовых кабелей сечением 25 мм и более,
за исключением небронированных кабелей со свинцовой оболочкой, следует
выполнять по кабельным конструкциям (консолям).

Контрольные небронированные кабели, силовые небронированные
кабели со свинцовой оболочкой и небронированные силовые кабели всех исполнений
сечением 16 мм и менее
следует прокладывать по лоткам или перегородкам (сплошным или несплошным).

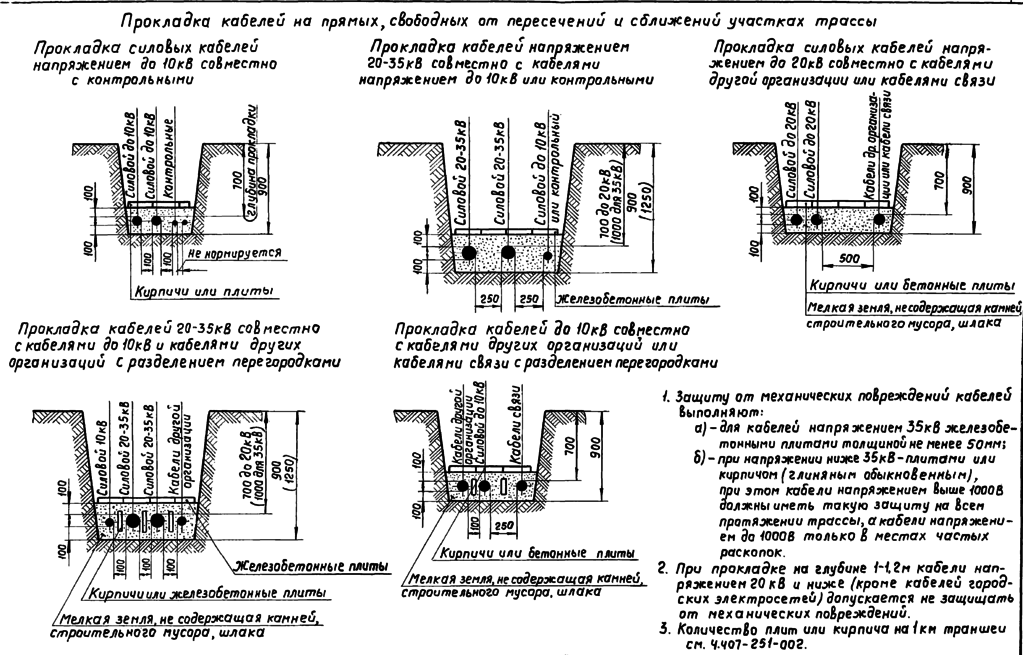

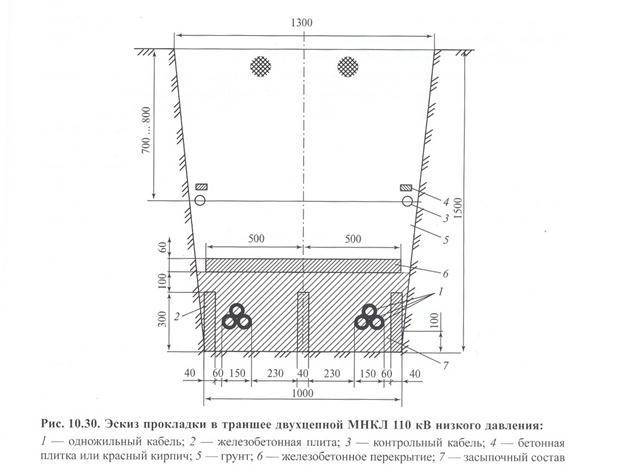

Допускается прокладка кабелей по дну канала при глубине его
не более 0,9 м; при этом расстояние между группой силовых кабелей выше 1 кВ и
группой контрольных кабелей должно быть не менее 100 мм или эти группы кабелей
должны быть разделены несгораемой перегородкой с пределом огнестойкости не
менее 0,25 ч.

Расстояния между отдельными кабелями приведены в табл.
2.3.1.

Засыпка силовых кабелей, проложенных в каналах, песком
запрещается (исключение см. в 7.3.110).

В кабельных сооружениях высота, ширина проходов и
расстояние между конструкциями и кабелями должны быть не менее приведенных в табл.
2.3.1. По сравнению с приведенными в таблице расстояниями допускается местное
сужение проходов до 800 мм или снижение высоты до 1,5 м на длине 1,0 м с
соответствующим уменьшением расстояния между кабелями по вертикали при
одностороннем и двустороннем расположении конструкций.

Таблица 2.3.1. Наименьшее расстояние для кабельных сооружений

Наименьшие размеры, мм,

при прокладке

Расстояние

в туннелях, галереях, кабельных этажах и на эстакадах

в кабельных каналах и двойных полах

Высота в свету

1800

Не ограничивается, но не более
1200 мм

По горизонтали в свету между
конструкциями при двустороннем их расположении (ширина прохода)

1000

300 при глубине до 0,6 м; 450
при глубине более 0,6 до 0,9 м; 600 при глубине более 0,9 м

По горизонтали в свету от
конструкции до стены при одностороннем расположении (ширина прохода)

900

То же

По вертикали между
горизонтальными конструкциями *:

для силовых кабелей напряжением:

до 10 кВ

200

150

20-35 кВ

250

200

110 кВ и выше

300**

250

для контрольных кабелей и
кабелей связи, а также силовых сечением до 3х25 мм
напряжением до 1 кВ

100

Между опорными конструкциями
(консолями) по длине сооружения

800-1000

По вертикали и горизонтали в
свету между одиночными силовыми кабелями напряжением до 35 кВ***

Не менее диаметра кабеля

По горизонтали между
контрольными кабелями и кабелями связи ***

Не нормируется

По горизонтали в свету между
кабелями напряжением 110 кВ и выше

100

Не менее диаметра кабеля

____________________

* Полезная длина консоли должна быть не более 500 мм на
прямых участках трассы.

** При расположении кабелей треугольником 250 мм.

*** В том числе для кабелей, прокладываемых в кабельных
шахтах.

Порядок выполнения кабельного отверстия

Технология изготовления проходного отверстия сильно зависит от материала стены. Этот критерий влияет на применяемый инструмент и сложность работ. Материал стены определяет и степень пожаробезопасности проводки.

Стена в панельном, кирпичном или монолитном доме

Изготовление отверстий в бетоне или кирпиче несет в себе вредный для здоровья человека фактор. Частицы пыли засоряют дыхательные пути, попадают в легкие и на слизистую глаз. Желательно заранее побеспокоиться о безопасности и проводить подобные работы в защитных очках и маске (хотя бы медицинской).

Отверстия изготавливаются перфоратором и буром. Он предназначен именно для таких работ. В передней части бура имеется твердосплавная напайка из победита

Важно быть осторожным. Если в процессе бурения она попадет в арматуру стены, то есть большой риск, что напайка отвалится и сверло придется выкинуть

Победитовая насадка для бурения отверстий в бетоне

Для проведения работы необходимо:

  1. Убедиться в частоте крепежной части бура. На ней не должно быть пыли от предыдущих работ. Она может попасть в патрон перфоратора и навредить ему. От пыли можно избавиться с помощью любой тряпки, салфетки и т. п.
  2. Установить бур в патрон перфоратора. Даже правильно закрепленное сверло будет болтаться вдоль своей оси на 10-20 мм. Это нормально.
  3. Включить инструмент в режим бурения. Соответствующий переключатель обычно располагается с боковой стороны перфоратора.
  4. Дать ему поработать 10-60 сек в режиме холостого хода. Это необходимо, чтобы убедиться в исправности перфоратора, то есть нормальный ли звук двигателя, нет ли нагрева, не идет ли из инструмента дым или запах гари.
  5. Затем можно приступать к бурению отверстия. Во время работы не стоит отвлекаться. Перфоратор нужно держать крепко. Периодически сверло следует частично извлекать из стены, чтобы помочь ему избавиться от частиц бетона. Останавливать вращение при этом необязательно.

Стена из гипсокартона

В плане техники безопасности все так же, как и при сверлении бетона или кирпича. То есть защищаются от пыли глаза, органы дыхания и слизистые оболочки.

В редких случаях возникает необходимость провести сквозь гипсокартон силовой кабель большого сечения. Здесь уже придется воспользоваться коронкой по сверлению гипса или перьевым сверлом.

Отверстие для кабеля в стене из гипсокартона

В любом случае важно учитывать несколько простых правил:

  1. Смотреть, чтобы точка сверления не совпала с несущим профилем или другим кабелем.
  2. Провод укладывается в гильзах из негорючей ПВХ трубы или гофрированной трубки.
  3. Если между листами гипса имеется уплотнитель (пенопласт, минеральная вата), то его следует проколоть любым длинным тонким предметом. Например, куском арматуры, сверлом или отверткой.

Стена из дерева или ДСП

С изготовлением отверстий в древесине многие знакомы со школьной скамьи. Следует быть осторожным, чтобы не поймать занозу. Желательно избегать перегрева дерева тупым сверлом, т. к. тлеющие опилки могут посыпаться, куда не надо, и устроить пожар.

Прокладка провода через бревенчатую стену

Нюансы работы следующие:

  1. Проходя сквозь деревянную перегородку, по возможности нужно избегать сучков. Эти участки имеют повышенную твердость, поэтому работать с ними неудобно. Также сучки могут просто отвалиться от общего пласта дерева.
  2. Проблемы могут создать и трещины. Их стоит обходить стороной, ведь есть риск, что доска расколется.
  3. Нужно убедиться, что по ту сторону стены нет проводки, водяных труб или металлических элементов конструкции.
  4. Дерево легко загорается от нагрева. Поэтому проход кабеля через стену осуществляется в пластиковой трубе, кабельном канале или гофре. Недопустимо касание электрических узлов (в т. ч. и изолированных) с древесиной. Особенно в месте перехода кабеля через стену, ведь там выделяющемуся теплу некуда будет отводиться.
Популярные статьи  Какая температура нагрева провода ПНСВ 1х1,2 и срок службы?

Это интересно: Не работают светодиодные лампы после замены галогенных — рассматриваем подробно

Нормативные документы по прокладке

Разводка электрических кабелей сквозь стены должна проводиться с соблюдением требований двух нормативных документов:

  1. Правила устройства электроустановок (ПУЭ) — один из основных сводов законов в электроэнергетике. Данная книга «священна» для электромонтеров. Она максимально подробно рассказывает, какое оборудование, где и как правильно устанавливается.
  2. СНиП 3.05.06-85 (в п. 3.18) (строительные нормы и правила) — рассматривает принципы, которые следует учитывать при возведении построек и прокладки в них электрических коммуникаций и кабелей.

Допускается ли проход кабеля через перегородку в трубе из ПВХ?
Правила устройства электроустановок Дополнительно с правилами монтажа можно ознакомиться в Федеральном законе от 22.06.2008 г. — «Технический регламент о требованиях пожарной безопасности». Статья 82 данного документа описывает нормативы.

Нормативные документы по прокладке

Разводка электрических кабелей сквозь стены должна проводиться с соблюдением требований двух нормативных документов:

  1. Правила устройства электроустановок (ПУЭ) — один из основных сводов законов в электроэнергетике. Данная книга «священна» для электромонтеров. Она максимально подробно рассказывает, какое оборудование, где и как правильно устанавливается.
  2. СНиП 3.05.06-85 (в п. 3.18) (строительные нормы и правила) — рассматривает принципы, которые следует учитывать при возведении построек и прокладки в них электрических коммуникаций и кабелей.

Допускается ли проход кабеля через перегородку в трубе из ПВХ?Правила устройства электроустановок

Дополнительно с правилами монтажа можно ознакомиться в Федеральном законе от 22.06.2008 г. — «Технический регламент о требованиях пожарной безопасности». Статья 82 данного документа описывает нормативы.

Как на практике сделать проход кабеля через стену

Давайте посмотрим практику работ. Начнём с отверстия в стене под проводку в квартире.

Проход кабеля через стену в квартире

Первой проблемой, которая встает при сверлении отверстия в стене для прокладки кабеля, это уже имеющаяся проводка в стенах

Важно при сверлении не повредить уже имеющуюся электропроводку, а также не задеть возможные трубы трубопровода

Решить эту проблему могут помочь специальные приборы или народные методы. О поиске скрытой проводки приборами я писал тут. Народные методы перечислю далее:

  • Во-первых, если есть радиоприёмник, настройте его на частоту 100 кГц и сканируйте стену в месте будущего отверстия. Если там есть провода под напряжением, приёмник должен показать звуковой фон.
  • Во-вторых, возьмите фазоопределитель (пробник). Он покажет провод под напряжением, проложенный НЕ глубоко в стене.
  • В-третьих, для смарфона, есть программы типа «Metall Detector».
  • В-четвёртых, «слышит» провод в стене, слуховой аппарат в режиме «телефон». Не проверял.

К сожалению, предложенные технические методы найти скрытую проводку не всегда доступны. Поэтому пользуемся простым и надежным визуальным осмотром. Для этого:

Посмотрите в месте будущего прохода (отверстия) наличие распаячных коробок, розеток, выключателей. Никогда не сверлите сквозных отверстий в стенах на горизонтальных и вертикальных линиях установки коробок, розеток, выключателей, светильников. Велика вероятность, что проводка делалась по правилам и трассы проводки велись параллельно полу и углам с нормативными отступами от углов и откосов. Об этом тут.

Инструмент

Для сверления сквозных отверстий понадобится, прежде всего, перфоратор с буром. Длина бура зависит от толщины стен. Её нужно определить заранее. В панельном доле это 270-350 мм, в «сталинке» толщина стен может превышать 1 метр.

Диаметр бура зависит от требуемого отверстия и толщины стен. Чем толще стена, тем больше диаметр бура. Разумный диаметр бура 25-30 мм. Однако в комплекте нужно иметь бур меньшего диаметра 10-16 мм, ниже поясню зачем.

2.1.56

При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами расстояния между ними в свету должны быть не менее 50 мм, а с трубопроводами, содержащими горючие или легковоспламеняющиеся жидкости и газы, — не менее 100 мм. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм провода и кабели должны быть дополнительно защищены от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода.

При пересечении с горячими трубопроводами провода и кабели должны быть защищены от воздействия высокой температуры или должны иметь соответствующее исполнение.

2.3.113

Кабельные этажи, туннели, галереи, эстакады и шахты
должны быть отделены от других помещений и соседних кабельных сооружений
несгораемыми перегородками и перекрытиями с пределом огнестойкости не менее
0,75 ч. Такими же перегородками протяженные туннели должны разделяться на
отсеки длиной не более 150 м при наличии силовых и контрольных кабелей и не
более 100 м при наличии маслонаполненных кабелей. Площадь каждого отсека
двойного пола должна быть не более 600 м.

Двери в кабельных сооружениях и перегородках с пределом
огнестойкости 0,75 ч должны иметь предел огнестойкости не менее 0,75 ч в
электроустановках, перечисленных в 2.3.76, и 0,6 ч в остальных
электроустановках.

Выходы из кабельных сооружений должны предусматриваться
наружу или в помещения с производствами категорий Г и Д. Количество и расположение
выходов из кабельных сооружений должно определяться, исходя из местных условий,
но их должно быть не менее двух. При длине кабельного сооружения не более 25 м
допускается иметь один выход.

Двери кабельных сооружений должны быть самозакрывающимися,
с уплотненными притворами. Выходные двери из кабельных сооружений должны
открываться наружу и должны иметь замки, отпираемые из кабельных сооружений без
ключа, а двери между отсеками должны открываться по направлению ближайшего
выхода и оборудоваться устройствами, поддерживающими их в закрытом положении.

Проходные кабельные эстакады с мостиками обслуживания
должны иметь входы с лестницами. Расстояние между входами должно быть не более
150 м. Расстояние от торца эстакады до входа на нее не должно превышать 25 м.

Входы должны иметь двери, предотвращающие свободный доступ
на эстакады лицам, не связанным с обслуживанием кабельного хозяйства. Двери
должны иметь самозапирающиеся замки, открываемые без ключа с внутренней стороны
эстакады.

Расстояние между входами в кабельную галерею при прокладке
в ней кабелей не выше 35 кВ должно быть не более 150 м, а при прокладке
маслонаполненных кабелей — не более 120 м.

Наружные кабельные эстакады и галереи должны иметь основные
несущие строительные конструкции (колонны, балки) из железобетона с пределом
огнестойкости не менее 0,75 ч или из стального проката с пределом огнестойкости
не менее 0,25 ч.

Несущие конструкции зданий и сооружений, которые могут
опасно деформироваться или снизить механическую прочность при горении групп
(потоков) кабелей, проложенных вблизи этих конструкций на наружных кабельных
эстакадах и галереях, должны иметь защиту, обеспечивающую предел огнестойкости
защищаемых конструкций не менее 0,75 ч.

Кабельные галереи должны делиться на отсеки несгораемыми
противопожарными перегородками с пределом огнестойкости не менее 0,75 ч. Длина
отсеков галерей должна быть не более 150 м при прокладке в них кабелей до 35 кВ
и не более 120 м при прокладке маслонаполненных кабелей. На наружные кабельные
галереи, закрытые частично, указанные требования не распространяются.

2.3.101

При наличии по трассе кабельной линии блуждающих
токов опасных величин необходимо:

1. Изменить трассу кабельной линии с тем, чтобы обойти
опасные зоны.

2. При невозможности изменить трассу: предусмотреть меры по
максимальному снижению уровней блуждающих токов; применить кабели с повышенной
стойкостью к воздействию коррозии; осуществить активную защиту кабелей от воздействия
электрокоррозии.

При прокладках кабелей в агрессивных грунтах и зонах с
наличием блуждающих токов недопустимых значений должна применяться катодная
поляризация (установка электродренажей, протекторов, катодная защита). При
любых способах подключения электродренажных устройств должны соблюдаться нормы
разностей потенциалов на участках отсасывания, предусмотренные

Популярные статьи  Можно ли подключить люстру и точечные светильники к двухклавишному выключателю?

Необходимость защиты кабельных линий от коррозии должна
определяться по совокупным данным электрических измерений и химических анализов
проб грунта. Защита кабельных линий от коррозии не должна создавать условий,
опасных для работы смежных подземных сооружений. Запроектированные мероприятия
по защите от коррозии должны быть осуществлены до ввода новой кабельной линии в
эксплуатацию. При наличии в земле блуждающих токов необходимо устанавливать на
кабельных линиях контрольные пункты в местах и на расстояниях, позволяющих
определять границы опасных зон, что необходимо для последующего рационального
выбора и размещения защитных средств.

Для контроля потенциалов на кабельных линиях допускается
использовать места выходов кабелей на трансформаторные подстанции,
распределительные пункты и т. д.

2.3.133

Прокладка кабелей в коллекторах, технологических
галереях и по технологическим эстакадам выполняется в соответствии с
требованиями СНиП Госстроя России.

Наименьшие расстояния в свету от кабельных эстакад и
галерей до зданий и сооружений должны соответствовать приведенным в табл.
2.3.2.

Пересечение кабельных эстакад и галерей с воздушными
линиями электропередачи, внутризаводскими железными и автомобильными дорогами,
пожарными проездами, канатными дорогами, воздушными линиями связи и
радиофикации и трубопроводами рекомендуется выполнять под углом не менее 30°.

Таблица 2.3.2. Наименьшее расстояние от кабельных эстакад и галерей до
зданий и сооружений

Сооружение

Нормируемое расстояние

Наименьшие размеры, м

При параллельном следовании, по горизонтали

Здания и сооружения с глухими
стенами

От конструкции эстакады и
галереи до стены здания и сооружения

Не нормируется

Здания и сооружения, имеющие
стены с проемами

То же

2

Внутризаводская неэлектрифи-

цированная железная дорога

От конструкции эстакады и
галереи до габарита приближения строений

1 м для галерей и проходных эстакад; 3 м для непроходных
эстакад

Внутризаводская автомобильная
дорога и пожарные проезды

От конструкции эстакады и
галереи до бордюрного камня, внешней бровки или подошвы кювета дороги

2

Канатная дорога

От конструкции эстакады и
галереи до габарита подвижного состава

1

Надземный трубопровод

От конструкции эстакады и
галереи до ближайших частей трубопровода

0,5

Воздушная линия электропередачи

От конструкции эстакады и
галереи до проводов

См. 2.5.114

При пересечении, по вертикали

Внутризаводская неэлектрифициро-

ванная железная дорога

От нижней отметки эстакады и
галереи до головки рельса

5,6

Внутризаводская
электрифицированная железная дорога

От нижней отметки эстакады и
галереи:

до головки рельса

7,1

до наивысшего провода или
несущего троса контактной сети

3

Внутризаводская автомобильная
дорога (пожарный проезд)

От нижней отметки эстакады и
галереи до полотна автомобильной дороги (пожарного проезда)

4,5

Надземный трубопровод

От конструкции эстакады и
галереи до ближайших частей трубопровода

0,5

Воздушная линия электропередачи

От конструкции эстакады и
галереи до проводов

См. 2.5.113

Воздушная линия связи и
радиофикации

То же 1,5

Расположение эстакад и галерей во взрывоопасных зонах — см.
гл. 7.3, расположение эстакад и галерей в пожароопасных зонах — см. гл. 7.4.

При параллельном следовании эстакад и галерей с воздушными
линиями связи и радиофикации наименьшие расстояния между кабелями и проводами
линии связи и радиофикации определяются на основании расчета влияния кабельных
линий на линии связи и радиофикации. Провода связи и радиофикации могут
располагаться под и над эстакадами и галереями.

Наименьшая высота кабельной эстакады и галереи в непроезжей
части территории промышленного предприятия должна приниматься из расчета
возможности прокладки нижнего ряда кабелей на уровне не менее 2,5 м от
планировочной отметки земли.

Требования к прокладке

Требования, которые предъявляются к этому виду работ, регламентируются двумя основными нормативными документами. Первый источник – это ПУЭ, к которому следует обращаться всегда, когда речь идет об устройстве электроустановок. О переходе кабеля через стены сказано в разных пунктах, например в главе 2.1. п. 2.1.58. Второй документ – СНиП 3.05.06-85 (в п. 3.18), описывающий нормы при строительстве и монтаже электротехнических устройств. Информация по данному вопросу содержится также в Федеральном Законе от 22 июля 2008 г. N 123-ФЗ “Технический регламент о требованиях пожарной безопасности”, Статья 82, формулирующем требования пожарной безопасности.

Для производства строительных и монтажных работ необходимо наличие соответствующего проекта. Если предполагается прокладывать кабель или провод через стены, проект должен содержать архитектурно – строительную часть. Отверстия, которые должна иметь стена или перегородка, через которые предполагается прокладка проводов и кабелей, должны быть обозначены на чертежах проекта.

Допускается ли проход кабеля через перегородку в трубе из ПВХ?

Выполняемые в соответствии с проектом проемы (отверстия) в стенах, перегородках, перекрытиях и фундаментах не должны иметь в обрамлении ослабленных участков, которые могут разрушиться в процессе эксплуатации. В целом, прокладка кабеля через стены должна отвечать следующим требованиям:

  • прокладка должна обеспечивать возможность произвести замену проводов и кабелей в период эксплуатации.
  • при монтаже проводки должна быть обеспечена невозможность распространения через монтажные проемы огня, дыма и влаги из одного помещения в другое.

Выполнение этих условий обеспечивается за счет соблюдения следующих правил:

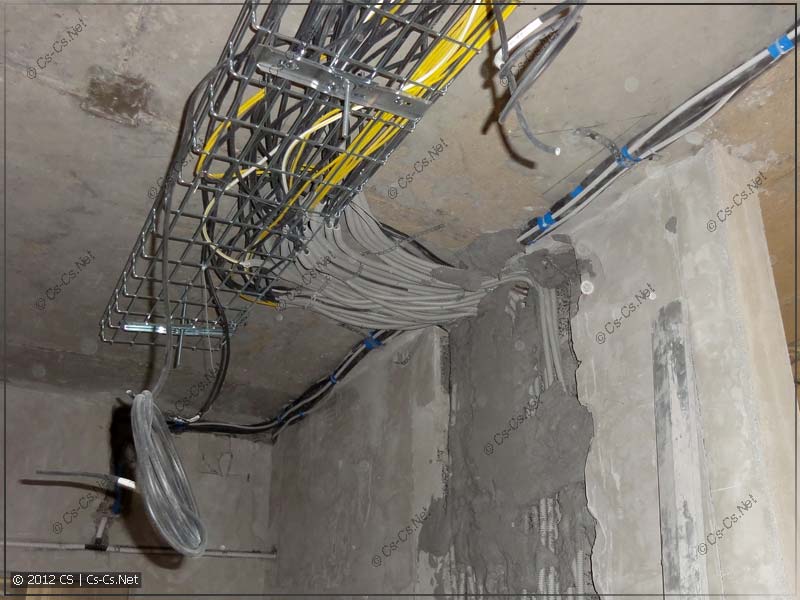

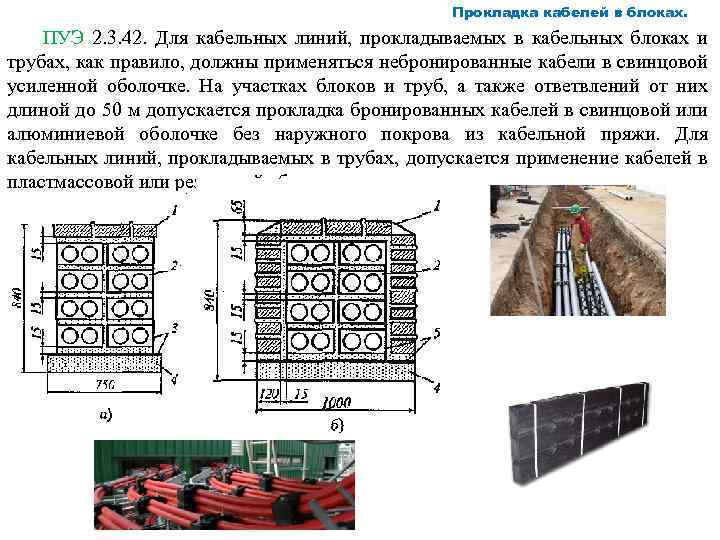

  1. Прокладка кабелей и электропроводки через несгораемые стены и перекрытия осуществляется в трубах, коробах или непосредственно в проемах. При этом, в проемах, без использования дополнительной защиты, может быть уложен только защищенный (бронированный) кабель. О том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.
  2. Если стена, перегородка или перекрытие, выполнены из сгораемого материала, прокладка проводниковых изделий осуществляется в стальных трубах.
  3. Пространство между проводами и трубами или коробами, а также все резервные проемы и короба, герметизируются. О том, как герметизировать кабельный ввод, мы также рассказывали.

Материал, который используется для герметизации проемов, должен быть легко удаляемым в случае необходимости. Огнестойкость герметика не может уступать огнестойкости, которой обладают стена, перегородка и перекрытия. Уплотнение с помощью герметизирующего материала производится с обеих сторон труб, коробов, проемов.

Если проход кабеля через стену выполнен в отрезке трубы, ее радиус изгиба, если таковой имеется, не должен превышать допустимый радиус изгиба используемой марки проводника (этот параметр указывается в технических характеристиках).

2.3.126

Маслонаполненные кабели низкого давления должны
крепиться на металлических конструкциях таким образом, чтобы была исключена
возможность образования вокруг кабелей замкнутых магнитных контуров; расстояние
между местами крепления должно быть не более 1 м.

Стальные трубопроводы кабельных маслонаполненных линий
высокого давления могут прокладываться на опорах или подвешиваться на
подвесках; расстояние между опорами или подвесками определяется проектом линии.
Кроме того, трубопроводы должны закрепляться на неподвижных опорах для предотвращения
возникновения в трубопроводах температурных деформаций в условиях эксплуатации.

Воспринимаемые опорами нагрузки от веса трубопровода не
должны приводить к каким-либо перемещениям или разрушениям фундаментов опор.
Количество указанных опор и места их расположения определяются проектом.

Механические опоры и крепления разветвительных устройств на
линиях высокого давления должны предотвращать раскачивание труб разветвлений,
образование замкнутых магнитных контуров вокруг них, а в местах креплений или
касаний опор должны быть предусмотрены изолирующие прокладки.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
