Долго ли проработает лампа ДРЛ на 150 Вт с ИЗУ на 70 Вт?

Пускорегулирующая аппаратура для натриевых ламп (ДНАТ)

Для зажигания газоразрядных ламп, в том числе и натриевых, потребуется специализированное оборудование
ПРА (пускорегулирующая аппаратура), ведь непосредственное подключение ламп ДНАТ в сеть исключено.

Пускорегулирующая аппаратура для натриевых ламп (ДНАТ) включает в себя:

  1. ИЗУ (импульсное зажигающее устройство), обеспечивающее запуск газоразрядной лампы. В момент ее включения,
    ИЗУ пропускает мощные импульсы высокого напряжения на электроды, благодаря чему происходит пробой в газовой смеси колбы
    и зажигание дуги. После этого выдача ВВ импульсов прекращается, впрочем, как и влияние импульсного зажигающего
    устройства на работу лампы;

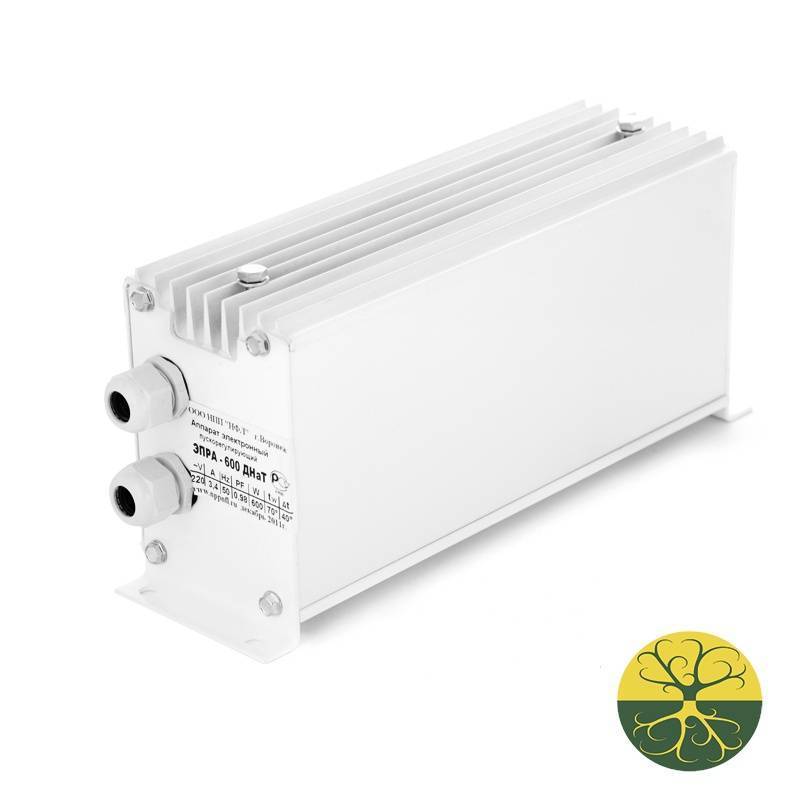

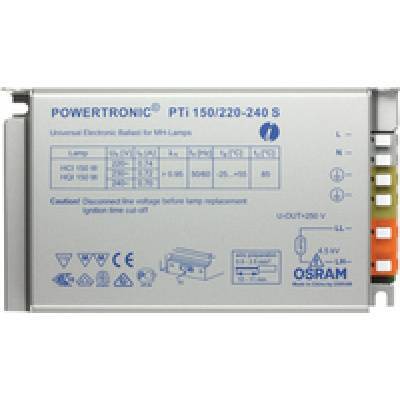

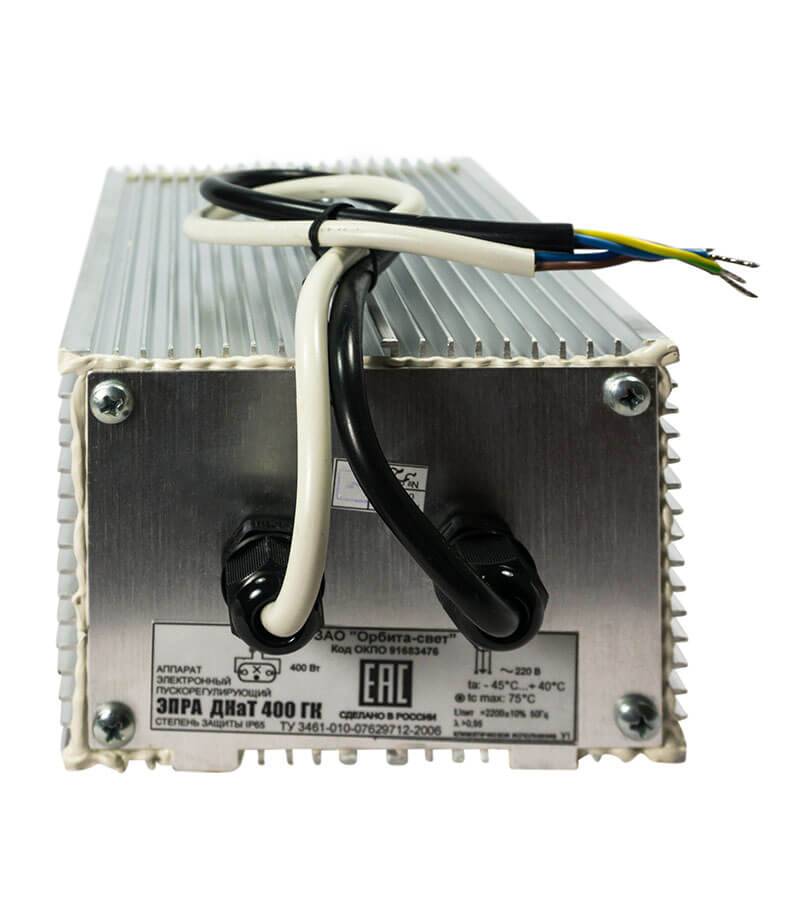

  2. Дроссель. Хотя электронные пускорегулирующие аппараты считаются более продуктивными, их стоимость значительно дороже
    импульсных. Поэтому самым распространенным и востребованным для подключения лампы ДНАТ является именно индуктивный
    дроссель. Электрический дроссель представлен в виде небольшого блока, который должен отвечать потребляемой мощности лампы.
    Он ограничивает и стабилизирует подачу тока, оказывает сильное противодействие всяким его изменениям, поддерживает
    убывающий ток и препятствует его нарастанию, тем самым обеспечивая длительные эксплуатационные свойства лампы и
    высокие показатели светоотдачи.

Таким образом, балласт обеспечивает стандартный разогрев и эффективную работу натриевых ламп на весь период заявленного
производителями срока.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Это интересно: Подключение выпрямителя для электромагнитного тормоза двигателя — это полезно знать

Преимущества и недостатки

Среди преимуществ ламп ДНаТ следует выделить следующие позиции:

  • Высокая энергоэффективность – количество получаемого света с каждого потребленного ватта электроэнергии превышает и дуговые ртутные источники, и смело конкурирует со светодиодными.
  • Хороший КПД – несмотря на высокую температуру нагрева, в сравнении с галогенными светильниками и лампами ДРЛ, ДНаТ тратят не так уж и много электричества на обогрев пространства.
  • Срок службы превосходит большинство газоразрядных и люминесцентных ламп и не уступает в продолжительности светодиодам.
  • Обладают стабильным потоком с приятным для глаз желтым спектром свечения, который делает комфортным восприятие освещенного пространства.
  • В перерасчете стоимости лампочки ДНаТ на вырабатываемые люмены, цена прибора выходит даже дешевле, чем светодиодные.
  • Эффективных в уличном освещении при тумане, так как свет все равно обеспечивает довольно неплохую видимость.
  • Вес готового светильника ДНаТ в сравнении с другими типами оборудования получается на 10 – 15% ниже.

Однако, кроме плюсов, следует отметить и ряд недостатков этого типа световой аппаратуры:

  • Длительное время разгона до номинальной мощности – в среднем требуется от 6 до 10 минут, чтобы с начального разряда трубка разогрелась до заявленных параметров.
  • Низкая цветопередача – в зоне освещения вы практически не ощутите разницы между смежными цветами.
  • Взрывоопасны и токсичны для человека – в отличии от устройств низкого давления может легко разлететься и поранить окружающих, а находящиеся в трубке пары ртути способны вызвать отравление.
  • Подходят далеко не для всех задач – к примеру, в некоторых технологических процессах из-за коэффициента пульсации или для выращивания некоторых видов культур.
  • Со временем могут выгорать, из-за чего свет меняет спектр свечения, а лампочка мощность.

Схема подключения лампы ДНАТ с двух контактным ИЗУ

Схема подключения лампы ДНАТ, что изображена на первом рисунке, рассчитана на наличие в ней компенсирующего конденсатора,
подключающегося параллельно источнику питания. Это конденсатор сухого типа С, который предназначен для компенсации
индуктивной составляющей системы – уменьшения потребляемой реактивной мощности, снижения общего потребления
электроэнергии, а также для продления эксплуатационного срока готового продукта.

Популярные статьи  Как установить точечные светильники в гипсокартон?

К примеру, чтобы выполнить подключение лампы ДНАТ мощностью 250 Вт (3А) предусмотрена емкость компенсирующего конденсатора
(показатели рабочего напряжения — 250В) всего 35 мкФ. Эта емкость может быть сформирована с помощью нескольких
параллельно соединенных между собой конденсаторов.

Иногда показатели емкости могут быть предусмотрены заводом-изготовителем, но крайне большое увеличение может
привести к возникновению резонанса в цепи, а, следовательно – к неэффективной работе готового изделия.

Если ДНАТ подключение происходит самостоятельно, следует учесть допустимое значение расположения ИЗУ. Оно должно
находиться как можно ближе к цоколю продукта, при этом длина соединительных проводов в этой зоне должна быть минимальной
(допустимо-максимальная величина составляет 1.5м).

Чтобы обеспечить качественное и безопасное подключение применяют высоковольтные провода зажигания специального назначения.

Этап 4: Расчет прогнозных затрат на электроосвещение после замены.

Как мы уже выяснили ранее, наработка электроосвещения в год составит 4380 часов.

Соответственно за год модернизированное уличное электроосвещение нашего садового товарищества будет потреблять:

60 светильников * 0,110 кВт *4380 часов = 28908 кВт/часов электроэнергии.

Умножим полученное количество электроэнергии на её стоимость и получим затраты в год на электроэнергию после замены:

28908 кВт/ч * 3,50 руб. = 101178 рублей.

Заявленный срок службы светодиодных модулей, применяемых в светильниках Пром-С — 100000 часов, что при наработке 4380 часов в год обещает почти 23 года безаварийной работы!

Характеристики и особенности использования натриевых ламп ДНаТ

ДНаТ состоит из таких элементов:

  1. Керамическая заглушка.
  2. Трубка, которая пропускает свет.
  3. Стеклянная колба, которая обладает высокой механической прочностью.
  4. Электрод.
  5. Металлический штенгель, через который эвакуируется газ из прибора.
  6. Бариевый штенгель.
  7. Цоколь.

Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.

Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.

Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.

Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы

Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается

При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.

Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.

В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.

Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).

Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:

  1. Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
  2. Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
  3. Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
  4. Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
  5. ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
  6. Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.

Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.

Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.

При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.

Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.

Эффективность применения ДРЛ, ДНаТ и светодиодных ламп

Когда организовывается освещенность большого пространства, надо всегда исходить из правильного применения ламп, учитывая условия их применения.

  1. Лампы ДРЛ – это простые в эксплуатации устройства, доступные по стоимости, желательно применять их на объектах без особых требований к качеству освещенности.
  2. Натриевые дуговые лампы имеют лучшие показатели световой отдачи в категории газоразрядных источников освещения, но имеют низкий уровень цветовой передачи, обладают зависимостью от температурного режима. По этим причинам их нельзя применять в производственных цехах, на дорогах. В других местах применение этого вида ламп допускается.
  3. Лампа СД (светодиодная) имеет один, по мнению специалистов, недостаток – это необходимость в создании теплоотвода от световых диодов, так как возможный перегрев в процессе работы может повлиять на кристалл с люминофором. Кроме этого в источнике питания (драйвере) этого вида ламп есть конденсаторы, работа которых ограничивается временным интервалом в 6–10 тысяч часов, после этого срока нет гарантий качественного освещения. Современные СД-лампы используют твердотельные драйверы, что позволяет увеличить время работы лампы до 50–60 тысяч часов.
Популярные статьи  Как проверить позистор мультиметром?

Долго ли проработает лампа ДРЛ на 150 Вт с ИЗУ на 70 Вт?Наружный светильник с твердотельным драйвером

Светодиодная лампа, в отличие от газоразрядных источников света, не нуждается в пусковом токе, что сказывается при ее подключении на выборе сечения провода. Необходимо отметить, что в настоящий момент светодиодные лампы имеют высокую стоимость. Окупаемость одной лампы происходит в течение года ее эксплуатации при горении 8–10 часов в течение дня.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Это интересно: Пропало напряжение после замыкания автомагнитолы — причины

Какие бывают ошибки при подключении

При подключении может быть некорректно установлен балласт на четыре контакта. Чтобы не допустить эту ошибку, нужно пользоваться схемой подключения днат 400 с конденсатором.

Неправильное подключение четырехконтактного дросселя

Могут появиться трещины на корпусе устройства в результате установки источника голыми руками. Чтобы этого избежать, следует протереть чистой салфеткой лампу до запуска.

Также может быть применен дроссель от дугового ртутного люминофорного источника при использовании балласта другого типа. Тогда лампа будет негодной для использования. Чтобы этого не происходило, нужно подбирать дроссель, отталкиваясь от типа лампы. Для этого помогут технические параметры.

Технические характеристики ламп днат

В целом, ИЗУ — устройство, нацеленное на повышение напряжения до нескольких киловольт для образования дуги. Оборудование имеет двухконтактное и трехконтактное исполнение. ИЗУ вырабатывает импульсы высокого напряжения для эффективной работы натриевой лампы высокого давления.

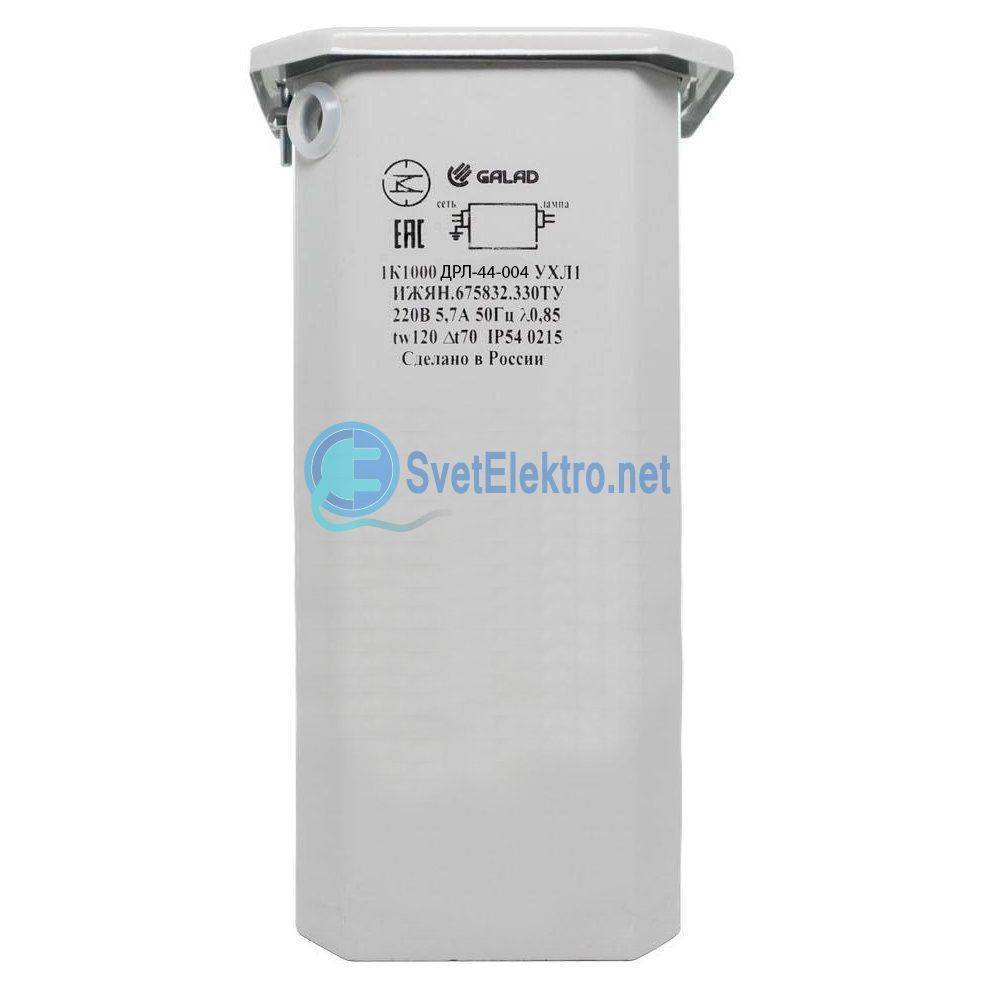

Дроссель ДРЛ для лампы ДНАТ

Испытывая лампу ДНаТ 400Вт на отечественном дросселе закрытого исполнения для ДРЛ 400, в результате было выявлено что:

1. Яркость лампы ДНаТ снижается на 30%

2. Заметно дольше разгорается.

3. дроссель греется (рука не терпит), это происходит из за того что лампа рассчитана на 3А, а дроссель ДРЛ выдает только 2.15А, в результате чего нагрузка на дроссель ДРЛ увеличивается. НО дроссель ДНаТ 400 как ни странно тоже греется, и тоже не терпит рука.

4. Снижается рабочий ресурс лампы, рекомендую замену каждые 6 – 8 месяцев.

5. Используйте только импортное ИЗУ, с тремя контактами – это для того если вдруг произойдет кратковременное отключение эл.энергии, в результате которого двух контактное ИЗУ своим импульсом может пробить обмотку балласта.

Испытания длились год, и ничего страшного не произошло единственное, что горячие балласты влияли на температуру в оранжерее. При работе кроме горячей температуры, и легкого потрескивания ИЗУ никаких других факторов выявлено не было это запах, моргание лампы и тому подобное.

Обозначения на корпусе

На всех балластах нанесена краской на корпус или в виде наклейки имеется схема подключения, также дросселя оснащены клемной колодкой под винты либо самозажимные клеммы. Рабочее положение вертикальное, горизонтально, на корпусе предусмотрены технологические крепежные отверстия.

Помимо схемы подключения на балластах указаны и другие технические характеристики самого балласта. Например, «лямбда» 0.42(0.44), 0.55 – это современное обозначение косинуса фи, т.е. зарубежные электротехники, да и наши в последнее время для светотехнических расчётов ввели новое понятие — «фактор мощности» его и следует принимать при расчётах как cos f. Другой параметр дельта Т 70 — это максимальная способность перегрева обмотки дросселя в аварийном режиме — в данном случае на 70 градусов. Номинальная рабочая температура +130С. Таким образом, дроссель выдержит в аварийном режиме +200С.

Напряжение на лампе

Проводите измерения тока на лампе только тогда когда выполнило свою задачу ИЗУ, в противном случае ВВ импульс сожжет Ваш вольтметр. Напряжение на лампе вырастает на 10вольт примерно после 1000 часов работы. Для разгона применяют в основном натриевые лампы, так как они дешевле чем МГЛ. Измерять напряжение на лампе в любом случае придется, лампы работающие в штатном режиме также требуют подобного контроля. Так как со временем год или два выгорают галогенные составляющие, в следствии чего напряжение на лампе начинает расти и в то время когда оно достигает 180 V на дроссель идет нагрузка, в этом случае может произойти обрыв обмотки, или К/З — короткое замыкание в обмотке дросселя короткое замыкание можно определить по неприятному запаху горелой обмотки, а также по дыму. При этом Ваша лампа остается с розеткой один на один, то есть подключенная в сеть напрямую, далее она перегорает, горелка трескается, плавятся внутренние провода. При установке дросселя предусмотрите для него пакетник – автомат на размыкание.

Популярные статьи  Калькулятор расчета последовательного соединения конденсаторов

Схема подключения ИЗУ: конкретные схемы

В зависимости от количества контактов импульсные зажигающие устройства подключаются либо последовательно, либо параллельно. Схема подключения обычно указывается на корпусе изделия.

Общие схемы подключения

Подключение двухконтактного ИЗУ

Двухконтактные приборы используются для ламп, напряжение розжига которых меньше 2 кВ. Главным образом, это дуговые металлогалогенные и натриевые источники света малой мощности. Схема подключения: параллельная.

Схема подключения двухконтактного ИЗУ

Ток, идущий на лампу, не проходит через защитное устройство. Однако, высокочастотные импульсы, формирующиеся для розжига, влияют на балласт и могут привести к его пробою. Поэтому при параллельном подключении обязательно применение дросселей с изоляцией, устойчивой к повышенным напряжениям (2-5 кВ).

Подключение трехконтактного ИЗУ

Трехконтактные аппараты постепенно вытесняют двухконтактные. Они подключаются последовательно. Прибор с последовательным подключением надежнее: исключается пробой на балласт. Подключение защитного устройства к источнику света можно разделить на несколько этапов:

  • один отрицательный провод из электрического щитка подключить к однотипному зажиму ИЗУ, а второй – к лампе;
  • фазовый провод разомкнуть, вставить в балласт, а контакт балласта – в зажим «В» ИЗУ;
  • средний провод подключают к патрону источнику света.

Рассмотрим конкретные схемы подключения.

ИЗУ-Т характеризуется небольшими размерами (диаметр 35 мм на 50 мм), стандартным креплением и встроенным таймером (не во всех моделях). Предназначено для совместной работы с магнитным балластом и лампами ДНаТ и ДРИ мощностью до 1000 Вт (220 В) и до 2000 Вт (380 В). Конструкция моделей с таймером позволяет балласту дольше оставаться в исправном состоянии, повторно зажигать источник света при кратковременном отключении электричества, уменьшает вероятность пробоя магнитного балласта.

Схема подключения ИЗУ-Т

ИЗУ-250-1000 Вт используются для розжига ДНаТ, ДРИ и МГЛ. Размер: 60×78 мм. Рекомендуется использовать с электромагнитным балластом. Степень защиты IP20.

Схема подключения ИЗУ-250

ИЗУ-1М используются для включения ДНаТ мощностью от 100 до 400 Вт и ДРИ мощностью от 35 до 400 Вт. Работает в широком диапазоне температур: от -45⁰ до +70⁰С. Габаритные размеры: 32×27×30 мм.

Схема подключения ИЗУ-1М

Распространенные ошибки при подключении

  • Использование оборудования, не предназначенного для данного типа ламп. Каждому типу и мощности источников света соответствует свой тип дополнительной аппаратуры. Использование несовпадающих типов приведет к поломке источника света.
  • То же самое относится к мощности: все дополнительные приборы должны быть подходящими к мощности источнику света.
  • Установка газоразрядного источника света голыми руками. Кожный жир превратится в черные пятна, которые могут привести к поломке или взрыву лампы. Используйте перчатки, или протрите спиртом колбу перед использованием.
  • Несоблюдение электрической схеме. Обычно схема подключения имеется на корпусе. Необходимо строго ей следовать.

Схемы подключения

Для подключения ДНаТ к сети используется пускорегулирующая аппаратура, состоящая из балластного дросселя и источника высоковольтных импульсов (ИЗУ). Первый элемент включается последовательно, а второй – параллельно лампе. Ток, проходя через дросcель и ИЗУ, производит пуск лампы.

Мощность дросселя обязательно должна соответствовать мощности источника света. И включается он именно в фазную линию, которую можно определить, используя простейшую индикаторную отвертку. Для компенсации реактивной составляющей тока и снижения энергопотребления параллельно лампе включается гасящий конденсатор. Для ДНаТ-250 можно использовать модель емкостью 35 мкФ. Это необязательный элемент схемы.

Относительно использования ИЗУ у электротехников нет единого мнения. Дело в том, что он бывает двух типов:

  • с двумя точками подключения;
  • с тремя точками подключения.

Долго ли проработает лампа ДРЛ на 150 Вт с ИЗУ на 70 Вт?

Двухточечный ИЗУ

Схема генератора автоколебаний строится на двух динисторах. Включается параллельно лампе, поэтому устройство при возрастании пускового тока не оказывает балансирующего влияния на электросхему. Из-за этого дроссель может быть пробит. После запуска лампы ИЗУ продолжает работать, увеличивая энергопотребление.

Трехточечный ИЗУ

Особенностью устройства является то, что фазная линия проходит через него и по этой цепи оно оказывается включенным последовательно лампе. Поэтому при запуске его дроссель оказывает дополнительное компенсационное воздействие и лучше стабилизирует систему. Схема строится на полупроводниках последнего поколения, имеющих лучшие эксплуатационные характеристики. По этим причинам предпочтительнее использовать именно его.
