Закон Ома для неоднородного участка цепи: принципы и формулы

Закон Ома — одна из фундаментальных закономерностей электрических цепей, которая описывает зависимость между током, напряжением и сопротивлением в цепи. Он был сформулирован немецким физиком Георгом Симоном Омом в 1827 году и с тех пор является одним из основных принципов электрической теории.

Основная формула, описывающая закон Ома для неоднородного участка цепи, выглядит следующим образом: V = I * R, где V — напряжение на участке цепи, I — ток, протекающий через участок, R — сопротивление этого участка. Закон Ома утверждает, что при постоянном значении R напряжение на участке прямо пропорционально току, проходящему через него.

Применение закона Ома для неоднородного участка цепи позволяет анализировать и предсказывать электрические параметры таких цепей и решать различные задачи, связанные с расчетом напряжения, тока и сопротивления.

Неоднородные участки цепи представляют собой такие участки, на которых сопротивление не является постоянным, возможны его изменения вдоль цепи. Для расчета тока и напряжения на таких участках применяют измененную формулу закона Ома, где сопротивление R рассматривается как функция от величины тока и напряжения.

Использование закона Ома для неоднородного участка цепи позволяет учесть влияние изменяющегося сопротивления на параметры цепи и продемонстрировать, как изменение сопротивления влияет на ток и напряжение на участке. Это прикладной аспект закона Ома, который широко используется в различных областях электротехники и электроники.

Содержание

Основные принципы закона Ома

Закон Ома является одним из фундаментальных законов электричества и играет важную роль в различных областях техники, науки и промышленности. Он устанавливает связь между напряжением, силой тока и сопротивлением в электрической цепи. Основные принципы закона Ома включают следующие положения:

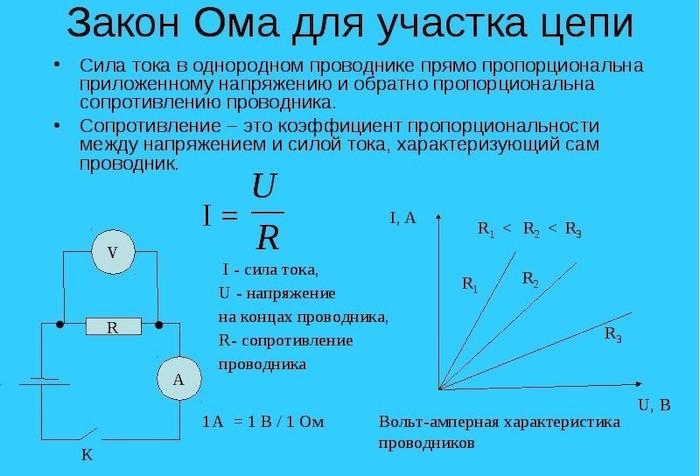

Закон Ома утверждает, что сила тока, протекающего через проводник, пропорциональна напряжению на нем и обратно пропорциональна его сопротивлению. Это можно записать формулой: U = I * R, где U — напряжение, I — сила тока, R — сопротивление. При этом, если значение сопротивления постоянно, то сила тока будет пропорциональна напряжению.
Соотношение между силой тока, напряжением и сопротивлением может быть представлено с помощью графиков. При этом, график силы тока в зависимости от напряжения имеет прямую линейную форму, а график напряжения в зависимости от силы тока имеет обратную линейную форму. График сопротивления в зависимости от напряжения является постоянной прямой линией.
Закон Ома также применим для неоднородного участка цепи. На этом участке сопротивление может быть переменным, но если участок достаточно мал, то можно считать его сопротивлением постоянным. В этом случае, закон Ома остается применимым.

Закон Ома является очень полезным и простым математическим описанием электрических цепей. Он обеспечивает основу для анализа и проектирования электрических схем, а также позволяет рассчитывать значения напряжения, силы тока и сопротивления в цепи.

Величина	Обозначение	Единица измерения
Напряжение	U	Вольт (В)
Сила тока	I	Ампер (А)
Сопротивление	R	Ом (Ω)

Ток в цепи прямо пропорционален напряжению

В соответствии с законом Ома для неоднородного участка цепи, ток в цепи прямо пропорционален напряжению, при условии постоянства сопротивления.

Закон Ома	Формула
Сила тока (I)	I = U / R

Где:

I — сила тока в цепи (Ампер);
U — напряжение на участке цепи (Вольт);
R — сопротивление участка цепи (Ом).

То есть, при увеличении напряжения на участке цепи с постоянным сопротивлением, сила тока в цепи также увеличивается. Аналогично, при уменьшении напряжения, сила тока снижается.

Этот принцип находит применение во множестве электрических устройств, где контроль и регулирование силы тока является важной задачей. Например, в резисторах, лампах, диодных мостах и других электронных компонентах.

Сопротивление цепи

Сопротивление цепи – это электрическая величина, характеризующая сложность протекания электрического тока в цепи. Сопротивление обозначается символом R и измеряется в омах (Ом).

Сопротивление цепи зависит от ряда факторов, включая материал проводника, его длину, площадь поперечного сечения, а также температуру. Для простоты расчетов в научных задачах и инженерных решениях сопротивление проводника считают постоянным и однородным на всей его длине.

Если на участке цепи сопротивление является неоднородным, например, изменяется по длине, то для описания электрических явлений на таком участке применяется закон Ома для неоднородного участка цепи.

Закон Ома для неоднородного участка цепи утверждает, что напряжение U на участке цепи пропорционально току I и сопротивлению R этого участка:

U = I * R

В общем виде, когда сопротивление цепи является функцией координаты x, формула закона Ома для неоднородного участка цепи принимает вид:

U = ∫(x₁,x₂) I(x) * R(x) dx

где U – напряжение, I – ток, R – сопротивление, x₁ и x₂ – начальная и конечная координаты участка.

Формулы закона Ома

Закон Ома является одной из основных формул электрической теории. Он описывает зависимость тока от напряжения и сопротивления на участке цепи. Для неоднородного участка цепи сопротивление может изменяться вдоль проводника, поэтому формулы закона Ома немного отличаются.

Для неоднородного участка цепи, где сопротивление меняется, применяется формула:

Дифференциальная форма закона Ома:

$$\Delta V = I \cdot \Delta R$$

Где:

$$\Delta V$$ — изменение напряжения на участке цепи (в вольтах),
$$I$$ — ток, протекающий через участок цепи (в амперах),
$$\Delta R$$ — изменение сопротивления на участке цепи (в омах).

Интегральная форма закона Ома:

$$V = \int_{a}^{b} I \cdot dR$$

Где:

$$V$$ — напряжение на участке цепи (в вольтах),
$$I$$ — ток, протекающий через участок цепи (в амперах),
$$dR$$ — бесконечное изменение сопротивления на участке цепи (в омах).
$$a, b$$ — начальная и конечная точки участка цепи.

Формулы закона Ома позволяют определить изменение напряжения или сопротивления на участке цепи при заданном токе или наоборот, определить ток при известных значениях напряжения и сопротивления.

Формула для нахождения сопротивления

Для нахождения общего сопротивления неоднородного участка цепи необходимо применить формулу, основанную на законе Ома. Данная формула учитывает сопротивления всех элементов этого участка и позволяет определить общее сопротивление цепи.

Общая формула для нахождения сопротивления неоднородного участка цепи выглядит следующим образом:

Символ	Обозначение
R₁, R₂, …, R_n	Сопротивления элементов цепи
R_общ	Общее сопротивление цепи

Формула для нахождения сопротивления выглядит следующим образом:

1/R_общ = 1/R₁ + 1/R₂ + … + 1/R_n

Где R₁, R₂, …, R_n — сопротивления всех элементов цепи, R_общ — общее сопротивление цепи.

При использовании данной формулы необходимо учесть, что сопротивления элементов цепи должны быть указаны в одной единице измерения (например, омах).

Таким образом, формула для нахождения сопротивления неоднородного участка цепи позволяет определить общее сопротивление данной цепи и учитывает все элементы, которые находятся на ней.

Формула для нахождения тока в цепи

Для нахождения тока в неоднородном участке цепи применяется закон Ома, который устанавливает пропорциональность между напряжением на участке цепи и током, проходящим через него. Формула для нахождения тока в цепи выглядит следующим образом:

I = U / R

где:

I — ток в цепи (ампер);
U — напряжение на участке цепи (вольт);
R — сопротивление на участке цепи (ом).

Эта формула является основой для расчета тока в цепи при известных значениях напряжения и сопротивления. Таким образом, зная значение напряжения и сопротивления на участке цепи, можно легко определить значение тока.

Формула для нахождения напряжения

Нахождение напряжения на неоднородном участке цепи основывается на применении закона Ома. Закон Ома утверждает, что напряжение между двумя точками в электрической цепи пропорционально силе тока и сопротивлению данного участка цепи.

Формула для нахождения напряжения использует три основных элемента:

U — обозначение напряжения, измеряемого в вольтах (В)
I — обозначение силы тока, измеряемого в амперах (А)
R — обозначение сопротивления, измеряемого в омах (Ω)

Формула для нахождения напряжения на неоднородном участке цепи выглядит следующим образом:

U = I * R

Для применения этой формулы необходимо знать силу тока, протекающую через данный участок цепи, а также его сопротивление. Силу тока можно измерить при помощи амперметра, а сопротивление можно найти по формуле, если известны параметры материала и геометрии участка цепи.

Формула для нахождения напряжения на неоднородном участке цепи является одной из основных формул в электротехнике и позволяет определить напряжение на любом участке цепи при известных значениях тока и сопротивления.

Неоднородный участок цепи

Неоднородный участок цепи – это участок электрической цепи, на котором изменяется её электрическое сопротивление. Такой участок может состоять из нескольких подучастков с разными значениями сопротивления, либо иметь изменяющееся по длине сопротивление.

Для анализа неоднородного участка цепи используются принципы, основанные на законе Ома. В соответствии с законом Ома, напряжение на участке цепи прямо пропорционально току, проходящему через него, и обратно пропорционально сопротивлению участка:

U = I * R

где U – напряжение на участке цепи (в вольтах), I – ток, проходящий через участок (в амперах), R – сопротивление участка (в омах).

Для анализа неоднородного участка цепи можно использовать следующий подход:

Разбить участок на несколько подучастков с постоянным сопротивлением или на участки с изменяющимся сопротивлением. Для каждого подучастка вычислить напряжение и ток.
Сложить значения напряжений и токов на каждом подучастке для получения общих значений для всего неоднородного участка цепи.
Используя общие значения напряжения и тока, рассчитать общее сопротивление неоднородного участка цепи по формуле:

R_общ = U / I

где R_общ – общее сопротивление неоднородного участка цепи (в омах).

Обычно для анализа неоднородного участка цепи используются таблицы или графики для визуализации значений напряжения, тока и сопротивления на разных подучастках.

Знание принципов анализа неоднородного участка цепи позволяет рассчитывать и оптимизировать работу электрических цепей с изменяющимся сопротивлением, что является важным в различных областях, включая электротехнику и электронику.
