Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

Коэффициент выпрямления

Анализируя приборные характеристики, следует отметить: учитываются такие величины, как коэффициент выпрямления, сопротивление, емкость устройства. Это дифференциальные параметры.

Он отражает качество выпрямителя.

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Его можно рассчитать: он будет равен отношению прямого тока прибора к обратному. Такой расчет приемлем для идеального устройства. Значение коэффициента выпрямления может достигать нескольких сотен тысяч. Чем он больше, тем лучше выпрямитель делает свою работу.

История изобретения

В 1873 году английский учёный Фредерик Гутри разработал принцип работы вакуумных ламповых диодов с прямым накалом. Уже через год в Германии физик Карл Фердинанд Браун предположил похожие свойства в твердотельных материалах и изобрел точечный выпрямитель.

В начале 1904 года Джон Флеминг создал первый полноценный ламповый диод. В качестве материала для его изготовления он использовал оксид меди. Диоды начали широко использоваться в радиочастотных детекторах. Изучение полупроводников привело к тому, что в 1906 году Гринлиф Виттер Пиккард изобрел кристаллический детектор.

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики
В середине 30-х годов XX века основные исследования физиков были направлены на изучение явлений, проходящих на границе контакта металл-полупроводник. Их результатом стало получение слитка кремния, обладающего двумя типами проводимости. Изучая его, в 1939 году американский учёный Рассел Ол открыл явление, названное позже p-n переходом. Он установил, что в зависимости от примесей, существующих на границе соприкосновения двух полупроводников, изменяется приводимость. В начале 50-х годов инженеры компании Bell Telephone Labs разработали плоскостные диоды, а уже через пять лет в СССР появились диоды на основе германия с переходом менее 3 см.

Применение диодов

Не следует думать, что диоды применяются лишь как выпрямительные и детекторные приборы. Кроме этого можно выделить еще множество их профессий. ВАХ диодов позволяет использовать их там, где требуется нелинейная обработка аналоговых сигналов. Это преобразователи частоты, логарифмические усилители, детекторы и другие устройства. Диоды в таких устройствах используются либо непосредственно как преобразователь, либо формируют характеристики устройства, будучи включенными в цепь обратной связи. Широкое применение диоды находят в стабилизированных источниках питания, как источники опорного напряжения (стабилитроны), либо как коммутирующие элементы накопительной катушки индуктивности (импульсные стабилизаторы напряжения).

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики
Выпрямительные диоды.

С помощью диодов очень просто создать ограничители сигнала: два диода включенные встречно – параллельно служат прекрасной защитой входа усилителя, например, микрофонного, от подачи повышенного уровня сигнала. Кроме перечисленных устройств диоды очень часто используются в коммутаторах сигналов, а также в логических устройствах. Достаточно вспомнить логические операции И, ИЛИ и их сочетания. Одной из разновидностей диодов являются светодиоды. Когда-то они применялись лишь как индикаторы в различных устройствах. Теперь они везде и повсюду от простейших фонариков до телевизоров с LED – подсветкой, не заметить их просто невозможно.

Будет интересно Как работает диод с барьером Шоттки

Параметры диодов

Параметров у диодов достаточно много и они определяются функцией, которую те выполняют в конкретном устройстве. Например, в диодах, генерирующих СВЧ колебания, очень важным параметром является рабочая частота, а также та граничная частота, на которой происходит срыв генерации. А вот для выпрямительных диодов этот параметр совершенно не важен. Основные параметры выпрямительных диодов приведены в таблице ниже.

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики
Таблица основных параметров выпрямительных диодов.

В импульсных и переключающих диодах важна скорость переключения и время восстановления, то есть скорость полного открытия и полного закрытия. В мощных силовых диодах важна рассеиваемая мощность. Для этого их монтируют на специальные радиаторы. А вот диоды, работающие в слаботочных устройствах, ни в каких радиаторах не нуждаются. Но есть параметры, которые считаются важными для всех типов диодов, перечислим их:

  • U пр.– допустимое напряжение на диоде при протекании через него тока в прямом направлении. Превышать это напряжение не стоит, так как это приведёт к его порче.
  • U обр.– допустимое напряжение на диоде в закрытом состоянии. Его ещё называют напряжением пробоя. В закрытом состоянии, когда через p-n переход не протекает ток, на выводах образуется обратное напряжение. Если оно превысит допустимое значение, то это приведёт к физическому «пробою» p-n перехода. В результате диод превратиться в обычный проводник (сгорит).

Очень чувствительны к превышению обратного напряжения диоды Шоттки, которые очень часто выходят из строя по этой причине.

Обычные диоды, например, выпрямительные кремниевые более устойчивы к превышению обратного напряжения. При незначительном его превышении они переходят в режим обратимого пробоя. Если кристалл диода не успевает перегреться из-за чрезмерного выделения тепла, то изделие может работать ещё долгое время.

  • I пр.– прямой ток диода. Это очень важный параметр, который стоит учитывать при замене диодов аналогами или при конструировании самодельных устройств. Величина прямого тока для разных модификаций может достигать величин десятков и сотен ампер. Особо мощные диоды устанавливают на радиатор для отвода тепла, который образуется из-за теплового действия тока. P-N переход в прямом включении также обладает небольшим сопротивлением. На небольших рабочих токах его действие не заметно, но вот при токах в единицы-десятки ампер кристалл диода ощутимо нагревается. Так, например, выпрямительный диодный мост в сварочном инверторном аппарате обязательно устанавливают на радиатор.
  • I обр.– обратный ток диода. Обратный ток – это так называемый ток неосновных носителей. Он образуется, когда диод закрыт. Величина обратного тока очень мала и его в подавляющем числе случаев не учитывают.
  • U стаб.– напряжение стабилизации (для стабилитронов). Подробнее об этом параметре читайте в статье про стабилитрон.

Будет интересно SMD транзисторы

Кроме того следует иметь в виду, что все эти параметры в технической литературе печатаются и со значком “max”. Здесь указывается предельно допустимое значение данного параметра. Поэтому подбирая тип диода для вашей конструкции необходимо рассчитывать именно на максимально допустимые величины.

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики
Диоды высокого тока.

высокочастотный диод ( вч диод )

Высокочастотный диод — с p-n переходом, имеющий малую собственную конструктивную и барьерную емкости и малое время восстановления обратного сопротивления.

Применяется в схемах смесителей и для выпрямления (детектирования) высокочастотных сигналов. Условно к высокочастотным диодам относят диоды предназначенные для работы на частотах до 600 МГц. сверх
высокочастотные диоды (
свч диод ы) — до нескольких десятков ГГц.

При изготовлении высокочастотных диодов принимают меры для снижения емкостей и снижения времени обратного восстановления, для чего уменьшают площадь перехода, например, это достигается в точечных диодах и легируют кремний золотом, поэтому такие диоды имеют невысокие предельно-допустимые параметры по прямому току и обратному напряжению — до десятков миллиампер и десятков вольт.

Основные существенные для применения параметры высокочастотных диодов это его емкость и предельная частота, на которой диод сохраняет свои выпрямительные свойства. Также в спецификациях на такие диоды часто указывают время обратного восстановления при заданном прямом токе или заряд восстановления — заряд неосновных носителей накопленный в базе диода при прохождении прямого тока.

Высокочастотным диодом называется диод, предназначенный для преобразования переменного (двухполярного) тока в постоянный (однополярный) ток высокой частоты. Частота тока, пропускаемая высокочастотным диодом на много выше частоты тока, пропускаемого выпрямительным диодом.

Популярные статьи  Может ли РЭС устанавливать пломбу на короб, в котором находится счётчик?

Высокочастотные диоды изготавливаются из германия или кремния, p–n переход имеет точечную конструкцию. Такая конструкция p–n перехода характеризуется барьерной емкостью небольшой величины (не более 1пФ). Это позволяет использовать диод для пропускания высокочастотных токов. Однако малая площадь контакта p–n перехода не позволяет рассеивать значительную мощность. Поэтому высокочастотные диоды менее мощные, чем выпрямительные и применяются в схемах с напряжением не выше нескольких десятков вольт при токе порядка десятков миллиампер.

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

Рисунок 1.10 – Вольтамперная характеристика диода (а), графическое обозначение (б) и полярность прямого включения

Вольтамперная характеристика высокочастотного диода в общем виде повторяет вольтамперную характеристику выпрямительного диода (рисунок 1.10,а). Графическое обозначение высокочастотного диода (рисунок 1.10,б). Влияние температуры на величину обратного тока сказывается слабее, чем в плоскостных диодах – удвоение обратного тока происходит при приращении температуры на 15÷20˚С. Ниже названы основные электрические параметры высокочастотных диодов и их ориентировочные значения:

  • Iпр – прямой ток (десятки мА),
  • Iобр – обратный ток (единицы mкА),
  • Uобр – максимальное обратное напряжение (десятки В)
  • fmax – максимальная рабочая частота (сотни МГц),
  • Сб – емкость диода (доли – единицы пФ).

Широко применяются высокочастотные диоды в детекторах амплитудно и частотно модулированных сигналов, в различных устройствах преобразования высокочастотных сигналов.

Нулевая схема выпрямления

Рассмотреть принцип действия самого простого выпрямителя однофазного тока целесообразно на так называемой нулевой схеме. Хотя она сейчас встречается относительно редко (о чем речь пойдет далее), знание физических процессов, которые происходят в этой схеме, очень важны для понимания дальнейшего материала.

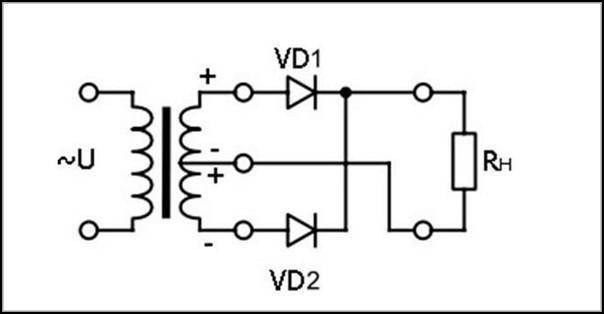

Нулевая схема выглядит так:

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

Трансформатор Тр имеет на вторичной стороне две обмотки, соединенные последовательно таким образом, что относительно средней точки а напряжения на свободных концах обмоток в и с одинаковые по величине, но противоположные по фазе. Выпрямительное устройство образовано двумя диодами D1 и D2, которые соединены вместе своими катодами, тогда как каждый анод соединен с соответствующей обмоткой. Нагрузка Zн присоединена между катодами диодов и точкой трансформатора.

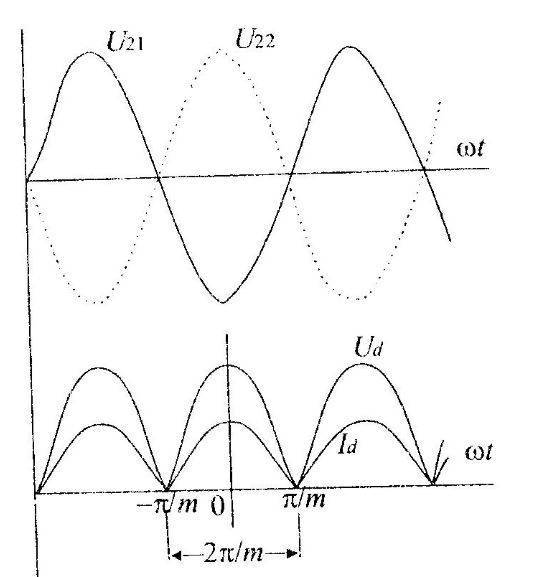

Рассмотрим, как возникает пульсирующее напряжение на нагрузке. Сначала будем считать нагрузку чисто активным сопротивлением, Zн=Rн. Когда напряжение в обмотках будет изменяться по синусоидальному закону, то в тот полупериод, когда к аноду диода приложен положительный потенциал, будет проходить прямой ток. Поскольку напряжение на диоде составляет доли вольта, пренебрежем им. Тогда вся положительная полуволна переменного напряжения будет приложена просто к нагрузке Rн. Когда напряжение приложенное минусом к аноду, тока не будет (малым обратным током диода также пренебрежем). Таким образом, до нагрузки будем доходить лишь положительная полуволна переменного напряжения в течении половины периода. Вторая половина периода будет свободна от тока.

Вторичные обмотки соединены противофазно, нагрузка общая для обеих обмоток, таким образом, в то время, когда в одной из них (например в верхней) ток будет проходить, другая будет от него свободна и наоборот.

Поэтому в нагрузке каждый полупериод будет заполнен полуволной переменного напряжения:

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

И выпрямленное напряжение Ud будет иметь вид одинаковых полуволн, которые повторяются с периодом, вдвое меньшим, чем период переменного напряжения в сети питания (2π радиан). Для обобщения, что будет удобно, далее будем считать, что период изменения выпрямленного напряжения меньше 2π в m раз и равняется 2π/m (в нашем случае m-2). Если нагрузка активное сопротивление Rн, то и ток в нем id , будет повторять кривую напряжения.

Рассмотренная схема будет иметь тот недостаток, что во вторичных обмотках по сравнению с первичной имеют место значительные пульсации тока, потому что эти обмотки работают по очереди. Поскольку они намотаны на один сердечник, магнитный поток в последнем будет переменным, поэтому и в первичной обмотке ток будет переменным, имея как положительную, так и отрицательную полуволны. Как известно из курса электротехники, действующие и средние значения тока или напряжения одинаковые только для постоянного тока. Чем больше пульсации, тем больше будет действующее значение относительно среднего. Поэтому мощности обеих сторон трансформатора не будут одинаковыми. Однако трансформатор один, и объем железа для его сердечника следует выбирать, исходя из какого-то одного значения мощности.

Советуем изучить — Измерительные трансформаторы тока и напряжения — технические характеристики

Поэтому условно ввели понятие типовой мощности трансформатора, которая равняется среднему мощностей обеих сторон:

Практическое использование выпрямительного диода

В связи с неудержимым развитием научно-технического прогресса применение выпрямителей затронуло все сферы жизнедеятельности человека. Диоды силовые выпрямительные эксплуатируются в таких узлах и механизмах:

  • в блоках питания главных двигателей транспортных средств (наземных, воздушных и водных), промышленных станков и техники, буровых установок;
  • в комплектации диодного моста для сварочных аппаратов;
  • в выпрямительных установках для гальванических ванн, используемых для получения цветных металлов или нанесения защитного покрытия на деталь или изделие;
  • в выпрямительных установках для очистки воды и воздуха, фильтрах различного рода;
  • для передачи электроэнергии на дальние расстояния посредством высоковольтной линии электропередач.

В повседневной жизни выпрямители используют в различных транзисторных схемах. Применяют в основном маломощные устройства как в виде однополупериодного выпрямителя, так и виде диодного моста. Например, диоды выпрямительного блока генератора хорошо известны автолюбителям.

Однополупериодный выпрямитель.

Схема однополупериодного выпрямителя выглядит следующим образом:

Пусть на входе у нас переменное напряжение, меняющееся по синусоидальному закону:

Резистор же R_н играет роль нагрузки. То есть мы должны обеспечить протекание через него постоянного тока. Давайте разберемся как эта простейшая схема сможет решить нашу задачу!

Итак, диод D_1 пропускает ток только в одном направлении, в те моменты, когда к нему приложено прямое смещение, что соответствует положительным полупериодам (U_{вх}\gt0) входного сигнала. Когда к диоду будет приложено обратное смещение (отрицательные полупериоды), он будет закрыт и по цепи будет протекать только незначительный обратный ток. И в результате сигнал на нагрузке будет выглядеть так:

Обратным током обычно можно пренебречь, поэтому в итоге мы получаем, что ток через нагрузку протекает только в одном направлении. Но назвать его постоянным не представляется возможным Ток через нагрузку хоть и является выпрямленным (протекает только в одном направлении), но носит пульсирующий характер.

Для сглаживания этих пульсаций в схему выпрямителя тока обычно добавляется конденсатор:

Идея заключается в том, что во время положительного полупериода, конденсатор заряжается (запасает энергию). А во время отрицательного полупериода конденсатор, напротив, разряжается (отдает энергию в нагрузку).

Таким образом, за счет накопленной энергии конденсатор обеспечивает протекание тока через нагрузку и в отрицательные полупериоды входного сигнала. При этом емкость конденсатора должна быть достаточной для того, чтобы он не успевал разряжаться за время, равное половине периода.

Проверяем напряжение на нагрузке для этой схемы:

В точке 1 конденсатор заряжен до напряжения U_1. Далее входное напряжение понижается, а конденсатор, в свою очередь, начинает разряжаться на нагрузку. Поэтому выходное напряжение не падает до нуля вслед за входным.

В точке 2 конденсатор успел разрядиться до напряжения U_2. В то же время значение входного сигнала также становится равным этой же величине, поэтому конденсатор снова начинает заряжаться. И эти процессы в дальнейшем циклически повторяются.

А теперь поэкспериментируем и используем в схеме однополупериодного выпрямителя конденсатор меньшей емкости:

И здесь мы видим, что конденсатор из-за меньшей емкости успевает разрядиться гораздо сильнее, и это приводит к увеличению пульсаций, а следовательно к ухудшению работы всей схемы.

На промышленных частотах 50 — 60 Гц однополупериодный выпрямитель практически не применяется из-за того, что для таких частот потребуются конденсаторы с очень большой емкостью (а значит и внушительными габаритами).

Популярные статьи  Как сделать ремонт масляного обогревателя своими руками?

Смотрите сами, чем ниже частота, тем больше период сигнала (а вместе с тем, и длительности положительного и отрицательного полупериодов). А чем больше длительность отрицательного полупериода, тем дольше конденсатор должен быть способен разряжаться на нагрузку. А это уже требует большей емкости.

Таким образом, на более низких частотах в силу своих ограничений эта схема не нашла широкого применения. Однако, на частотах в несколько десятков КГц однополупериодный выпрямитель используется вполне успешно.

Рассмотрим преимущества и недостатки однополупериодного выпрямителя:

  • К основным достоинствам схемы, в первую очередь, конечно же, можно отнести простоту и, соответственно, небольшую себестоимость – используется всего один диод.
  • Кроме того, снижено падение напряжения. , при протекании тока через диод на нем самом падает определенное напряжение. По сравнению с мостовой схемой (которую мы разберем в следующей статье), ток протекает только через один диод (а не через два), а значит и падение напряжения меньше.

Основных недостатков также можно выделить несколько:

  • Схема использует энергию только положительного полупериода входного сигнала. То есть половина полезной энергии, которую также можно было бы использовать, уходит просто в никуда. В связи с этим КПД выпрямителя крайне низок.
  • И даже с использованием сглаживающих конденсаторов величина пульсаций довольно-таки значительна, что также является очень серьезным недостатком.

Итак, давайте резюмируем! Мы разобрали схему и принцип работы однофазного однополупериодного выпрямителя тока, а в следующей статье перейдем к более сложным схемам выпрямителей, не пропустите!

Где применяется на практике

С развитием научно-технического прогресса применение выпрямительных диодов стало необходимостью. Они используются в таких узлах и механизмах, как:

  • Блоки питания двигателей наземных, водных и воздушных транспортных средств, промышленных станков, буровых установок.
  • Диодные мосты для сварочных аппаратов.
  • Выпрямительные установки для гальванических ванн.
  • Установки для очистки воздуха и воды.
  • Высоковольтные линии передач.

Схемы выпрямительных устройств делятся на однофазные и многофазные, однополупериодные и двухполупериодные. Самую простую двухполупериодную схему можно построить на основе двух однополупериодных. В такой выпрямительной схеме присутствуют два диода и один резистор. Если же применить не два, а четыре диода, тогда коэффициент полезного действия существенно повысится.

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

Качество выпрямителя отражает коэффициент выпрямления. Его величина определяется соотношением прямого и обратного токов. Чем выше коэффициент, тем лучше выпрямитель справляется со своей работой.

Диоды на практике применяются не только в качестве выпрямительных, но и детекторных приборов. Из диодных выпрямителей очень легко можно сконструировать работающие ограничители сигнала. Для этого необходимо подключить два диода параллельно. В таком положении они будут выступать отличной и эффективной защитой для входа усилителя. Например, этот способ используют для микрофонного усилителя, так как он способствует максимальному увеличению качества и уровня сигнала.

Диоды «вживают» в логические приборы, а также рации, теленяни и другие коммутаторы, задачей которых является передача четких бесперебойных удаленных сигналов.

Востребованными на данный момент являются и светодиоды. Еще несколько десятков лет назад их применяли лишь в качестве индикаторов внутри различных приборов. На сегодняшний день светодиодами оснащены и такие простые устройства, как ручные фонарики, и более сложная техника, например, жидкокристаллические телевизоры.

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

Подводя итог, можно сказать, что современные выпрямительные диоды представлены в большом ассортименте. Они отличаются и своим конструктивным исполнением, и рабочими характеристиками. При выборе нужного радиоэлемента следует руководствоваться данными, приведенными в справочных пособиях.

Диоды большой мощности

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

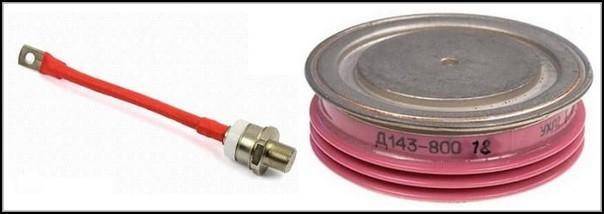

Рис. 3. Выпрямительные отечественные диоды большой мощности.

В таблице приведены справочные данные по отечественными выпрямительным диодам большой мощности.

Справочник по диодам отечественного производства.

  • PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН.
  • Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет.
  • Проекты с открытым исходным кодом — доступ к тысячам открытых проектов в сообществе PCBWay!
  • Электронный сборник схем для радиолюбителей (300 схем)
  • УНЧ на чипах ВА535, ВА536, ВА5402, ВА5406, ВА5408 (4-7Вт)
  • Стерео УНЧ на AN7139 (AN7143, AN7149N, AN7178, НА1377, К1075УН1)
  • Параметры кварцевых резонаторов

Вообще-то, если верить журналу Радио за 1960 год, у диодов Д2 и Д9 верхние частоты исчисляются не кГц, а МГц, так что проверьте, пожалуйста, и исправьте.

Илья, благодарим за замечание. Сверили данные по справочникам, все верно — диоды Д2, Д9, Д10-Д14, Д101-Д106, Д223 являются высокочастотными, их граничные рабочие частоты исчисляются в МГц. Табличные данные исправлены!

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

часто используем такие.

Спасибо: всё подробно и доходчиво. Вот бы и по транзисторам так. Плюс отечественные аналоги отечественных и зарубежных устаревших и устаревающих транзисторов. Плюс замена германия кремнием (насколько помню из собственного опыта (лабораторная работа), напряжение приведения у них различается на плюс один вольт в пользу кремния). Осталось подставить марки используемых транзисторов. Спасибо.

Граничная частота стоит прочерк, что значит?

Евгению: в графе «Граничная частота» стоит прочерк, потому, что ее значение не нормировано.

В указанных характеристиках нет временных параметров. частотных

а почему в справочнике нет диода КД503А. Он же тоже существует.

Добавлены параметры диодов КД503А и КД503Б, которые применяются в качестве переключающих элементов в импульсных быстродействующих устройствах, также их часто можно встретить в самодельной связной радиоаппаратуре.

В моих справочниках частота 2Д204Б(В) и КД204Б(В) равна 50 кГц.

Алекс, в таблицах указано то же самое, только в Мегагерцах: 0,05 МГц = 50 кГц.

Здравствуйте. Помогите определить радиокомпонент. Стеклянный корпус. Гибкие выводы. Длинна 7мм. Диаметр 2,5мм. Прозванивается как диод. Где анод — жёлтое кольцо. Посредине белое. Ширина колец пр.- 0,8мм. С такой цветовой маркировкой не нашёл. Спасибо.

Источник

Параметры диодного выпрямителя

Каждый тип диодов имеет свои предельно допустимые и рабочие характеристики. Основные параметры выпрямительных диодов представлены в таблице:

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

Как правило, к данной информации обращаются тогда, когда элемент из схемы выпрямителей недоступен и ему необходимо найти замену. В большинстве случаев аналоги выбираются по первым пяти параметрам из таблицы, но иногда еще следует учитывать такие характеристики выпрямительных диодов, как рабочая температура и частота.

Очень важный параметр диодов — это их прямой ток. Его стоит учитывать, когда происходит замена исходных диодов на аналоги, а также в случае создания самодельных устройств. В зависимости от различных модификаций показатели значения прямого тока могут достигать величин в несколько десятков и даже сотен ампер. Поэтому в мощных устройствах диодные мосты обязательно устанавливают в специальном корпусе вместе с охлаждающим радиатором, который не позволяет перегреваться кристаллу в диоде.

Некоторые подвиды диодов, например Шоттки, очень восприимчивы к перепадам обратного напряжения, поэтому могут быстро прийти в негодность. А вот кремниевые полупроводники, наоборот, являются устойчивыми к повышению показателей обратного напряжения. Они способны прослужить длительный период, а именно до тех пор, пока кристалл на проводнике не перегреется и не выйдет из строя, для чего необходимо много времени.

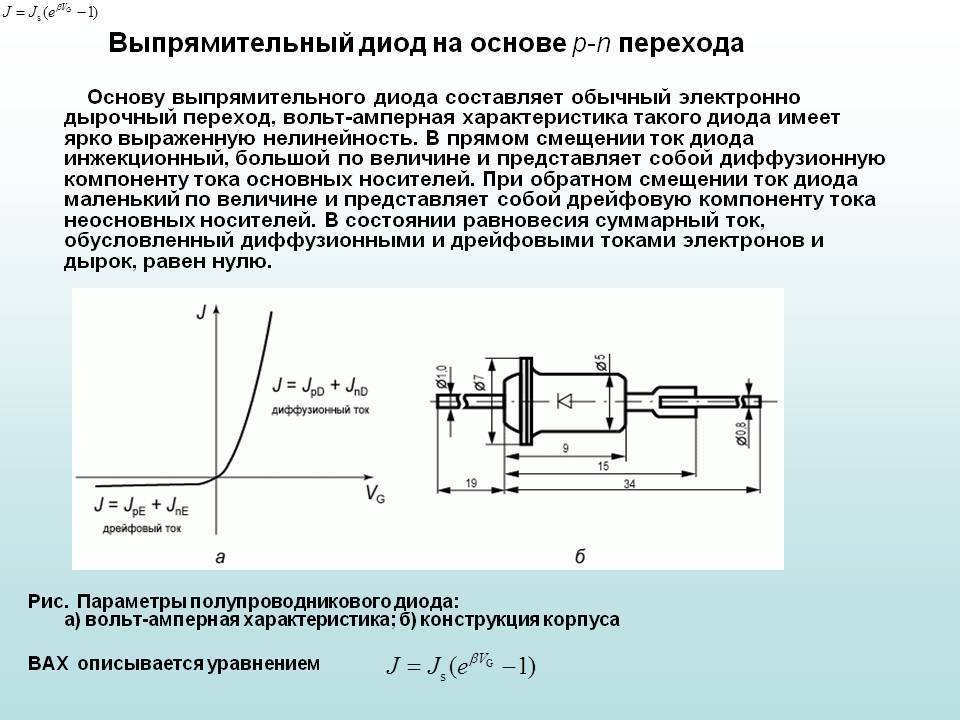

Принцип действия

Необходимый эффект при работе устройства создают особенности p-n перехода. Заключаются в том, что рядом с переходом двух полупроводников встраивается слой, который характеризуется двумя моментами: большим сопротивлением и отсутствием носителей заряда. Далее при воздействии на данный запирающий слой переменного напряжения извне толщина его уменьшается и впоследствии исчезает. Возрастающий во время этого ток и является прямым током, который проходит от анода к катоду. В случае перемены полярности внешнего переменного напряжения запирающий слой будет больше, и сопротивление неминуемо возрастет.

Популярные статьи  Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

ВАХ выпрямительного диода (вольт-амперная характеристика) также дает представление о специфике работы выпрямителя и является нелинейной. Выглядит следующим образом: существует две ветви – прямая и обратная. Первая отражает наибольшую проводимость полупроводника при возникновении прямой разницы потенциалов. Вторая указывает на значение низкой проводимости при обратной разнице потенциалов.

Вольт-амперные характеристики выпрямителя прямо пропорциональны температуре, с повышением которой разность потенциалов сокращается. Электрический ток не пройдет через устройство в случае низкой проводимости, но лавинный пробой происходит в случае возросшего до определенного уровня обратного напряжения.

Разновидности диодов

Основным элементом выпрямляющего диода является полупроводник. Чаще всего в качестве него применяется кристалл кремния или германия. Кремневые диоды используются чаще, чем германиевые. Это связано с тем, что последние отличаются более высокой величиной обратных токов, что существенно ограничивает допустимую величину обратного напряжения. Для германиевых полупроводников этот показатель не превышает 400 Вольт. У кремниевых диодов максимальное обратное напряжение может достигать 1500 Вольт.

Кроме того, кремниевые полупроводники отличаются более высокой рабочей температурой. Но с этим достоинством связан и существенный минус данных радиоэлементов. Если обратное напряжение приводит к их пробою, то он носит тепловой характер. Это означает, что пробитый кремниевый выпрямитель практически всегда необходимо заменять новым.

Преимуществом германиевых считается небольшое падение напряжения при прямом электротоке.

В зависимости от технологии изготовления полупроводниковые диоды делятся на точечные и плоскостные. Первые состоят из небольшой пластины n-типа и стальной иглы, создающей в месте контакта p-n переход. Основными конструктивными элементами плоскостных полупроводниковых диодов являются две соединенные вместе пластины разной электропроводности.

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

Максимально допустимый прямой ток определяет мощность выпрямительных диодов. Исходя из этой характеристики, их принято делить на:

  • Слаботочные. Они отличаются небольшими габаритами и малым весом. Выпускаются преимущественно в пластмассовых корпусах. Выпрямляемый ток не превышает 0.3 Ампер.
  • Диоды средней мощности. Их корпуса изготавливаются из металла, а на одном из выводов (катоде) присутствует резьба, с помощью которой радиоэлемент можно надежно зафиксировать на радиаторе, используемом для отвода тепла. Способны выпрямлять переменный ток от 0.3 до 10 Ампер.
  • Силовые полупроводниковые выпрямители. Рассчитаны на прямой ток, превышающий 10 А. Выпускаются в металлокерамических или металлостеклянных корпусах таблеточного или штыревого типа.

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

Существуют еще такие разновидности выпрямительных диодов, как:

  • Импульсные. Их используют в маломощных электронных схемах. Главной их особенностью является небольшое время, затрачиваемое на переход от закрытого состояния к открытому, и наоборот. Это примерно 100 мкс.
  • Обращенные. При обратном включении они оказывают небольшое сопротивление проходящему току и намного большее при прямом включении. Обращенные диоды предназначены в основном для  выпрямления небольших сигналов с амплитудой напряжения не более 1 Вольта.
  • Выпрямители Шоттки. Они отличаются небольшим сопротивлением, поэтому используются для выпрямления значительных токов, достигающих десятки ампер. Внутри выпрямителей Шоттки не накапливается тепловая энергия, поэтому отсутствует и рассасывание неосновных носителей электрозарядов.
  • Стабилитроны. Способны сохранять все свои рабочие характеристики даже в режиме электрического пробоя. За рубежом их называют диодами Зенера.
  • Диодный мост. Данная схема собирается из четырех элементов. Используется с целью улучшения качества преобразования переменного тока в постоянный. Отличается тем, что способен пропускать ток на протяжении каждого полупериода. Мосты выпускаются в виде устройства, заключенного в корпус из пластика.

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

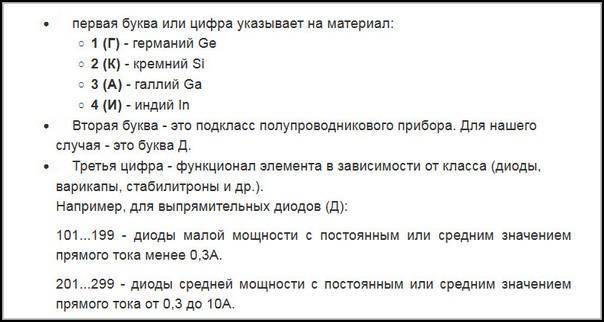

Все виды выпрямительных диодов отличаются внешним видом, но их выбор упрощает соответствующее обозначение, нанесенное на корпус. Каталоги с маркировкой и УГО данных полупроводниковых элементов представлены в специальном справочнике. Следует отметить, что маркировка импортных диодов отличается от отечественных. Буквенно-цифровое обозначение отечественных диодов регламентирует ОСТ 11366.919-81. Расшифровка маркировки согласно этому документу представлена на рисунке ниже.

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

Следовательно, если на корпусе имеется маркировка КД202А, то это будет кремниевый выпрямительный диод средней мощности исполнения А.

Существуют требования и относительно условных графических изображений диодов на схемах.

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

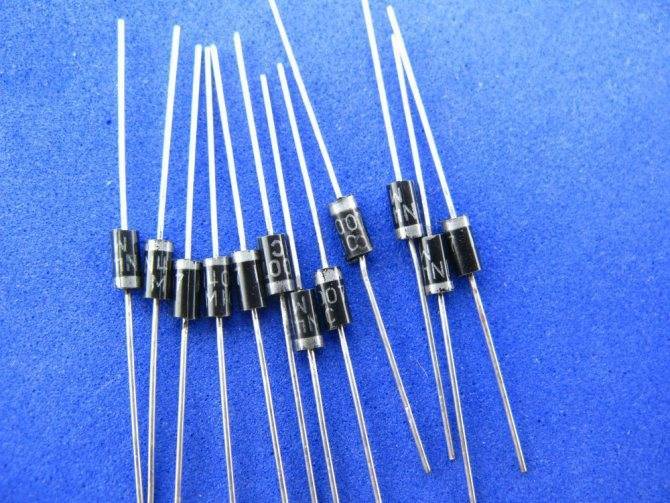

Импортные приборы

Отечественная промышленность производит достаточное количество приборов. Однако сегодня наиболее востребованы импортные. Они считаются более качественными.

Импортные устройства широко используются в схемах телевизоров и радиоприемников. Их также применяют для защиты различных приборов при неправильном подключении (неправильная полярность). Количество видов импортных диодов разнообразно. Полноценной альтернативной замены их на отечественные пока не существует.

Выпрямительный диод — это диод на основе полупроводникового материала, который предназначен для того, чтобы преобразовывать переменный ток в постоянный. Правда, этой функцией сфера применения этих радиодеталей не исчерпывается: они применяются для коммутации, в сильноточных схемах, где нет жесткой регламентации временных и частотных параметров электрического сигнала.

Принцип работы

Проще всего объяснить принцип действия выпрямительных диодов на примере. Для этого смоделируем схему простого однополупериодного выпрямителя (см. 1 на рис. 6), в котором питание поступает от источника переменного тока с напряжением UIN (график 2) и идет через VD на нагрузку R.

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

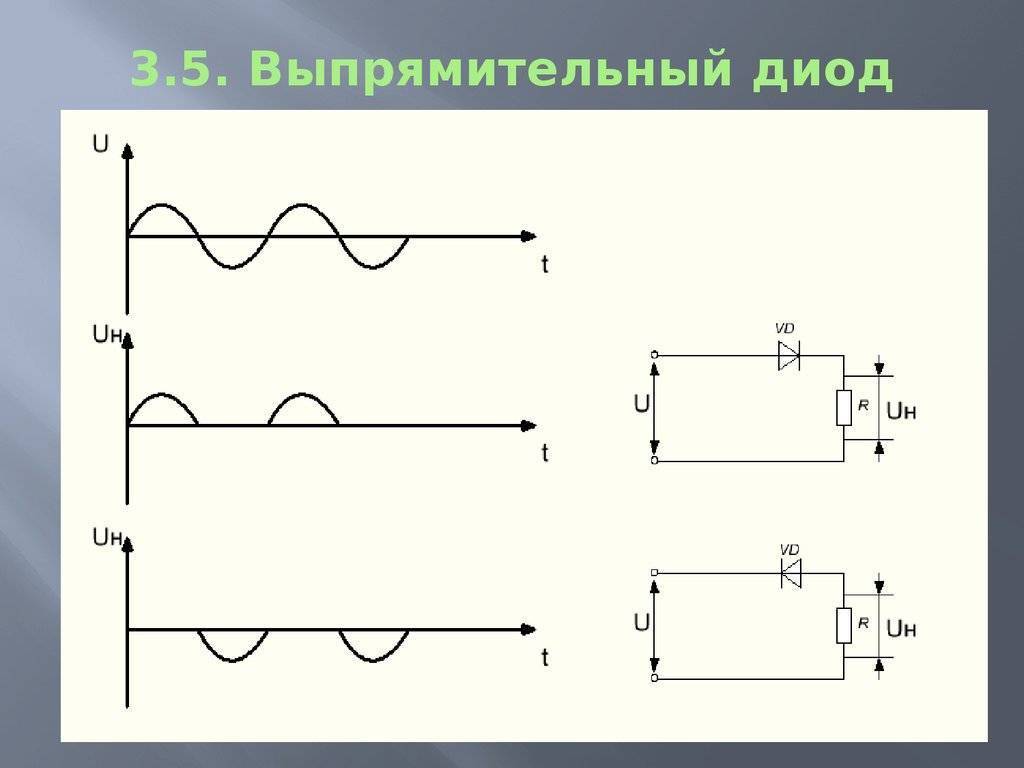

Рис. 6. Принцип работы однодиодного выпрямителя

Во время положительного полупериода, диод находится в открытом положении и пропускает через себя ток на нагрузку. Когда приходит очередь отрицательного полупериода, устройство запирается, и питание на нагрузку не поступает. То есть происходит как бы отсечение отрицательной полуволны (на самом деле это не совсем верно, поскольку при данном процессе всегда имеется обратный ток, его величина определяется характеристикой Iобр).

В результате, как видно из графика (3), на выходе мы получаем импульсы, состоящие из положительных полупериодов, то есть, постоянный ток. В этом и заключается принцип работы выпрямительных полупроводниковых элементов.

Заметим, что импульсное напряжение, на выходе такого выпрямителя подходить только для питания малошумных нагрузок, примером может служить зарядное устройство для кислотного аккумулятора фонарика. На практике такую схему используют разве что китайские производители, с целью максимального удешевления своей продукции. Собственно, простота конструкции является единственным ее полюсом.

К числу недостатков однодиодного выпрямителя можно отнести:

  • Низкий уровень КПД, поскольку отсекаются отрицательные полупериоды, эффективность устройства не превышает 50%.
  • Напряжение на выходе примерно вдвое меньше, чем на входе.
  • Высокий уровень шума, что проявляется в виде характерного гула с частотой питающей сети. Его причина – несимметричное размагничивание понижающего трансформатора (собственно именно поэтому для таких схем лучше использовать гасящий конденсатор, что также имеет свои отрицательные стороны).

Заметим, что эти недостатки можно несколько уменьшить, для этого достаточно сделать простой фильтр на базе высокоемкостного электролита (1 на рис. 7).

Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

Рис. 7. Даже простой фильтр позволяет существенно снизить пульсации

Принцип работы такого фильтра довольно простой. Электролит заряжается во время положительного полупериода и разряжается, когда наступает черед отрицательного. Емкость при этом должна быть достаточной для поддержания напряжения на нагрузке. В этом случае импульсы несколько сгладятся, примерно так, как продемонстрировано на графике (2).

Приведенное решение несколько улучшит ситуацию, но ненамного, если запитать от такого однополупериодного выпрямителя, например, активные колонки компьютера, в них будет слышаться характерный фон. Для устранения проблемы потребуются более радикальное решение, а именно диодный мост. Рассмотрим принцип работы этой схемы.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
