Виды монтажа кабельных лотков и каналов: основные методы и рекомендации

Лотки являются одним из важных элементов инфраструктуры для электроснабжения и передачи данных. Они широко применяются в различных областях, включая промышленность, строительство, телекоммуникации и т.д. Лотки представляют собой специальные металлические или пластиковые конструкции, предназначенные для укладки и защиты кабелей и проводов. Они обеспечивают надежную организацию кабельных линий и способствуют безопасности работы с электрическим оборудованием.

Существует несколько основных видов лотков, используемых при монтаже кабельных систем. Одним из таких видов являются перфорированные лотки. Они представляют собой конструкции с отверстиями в стенках, которые обеспечивают хорошую вентиляцию и дренаж. Это особенно важно, когда кабели прокладываются во влажных или агрессивных средах. Перфорированные лотки также имеют преимущество в том, что можно легко отследить и проверить состояние кабелей, а также провести их замену или модернизацию.

Еще одним распространенным видом лотков являются закрытые лотки. Они обеспечивают уровень защиты и безопасности, благодаря закрытой конструкции. Это особенно важно, когда необходимо предотвратить доступ посторонних лиц к кабельным маршрутам или защитить кабели от внешних воздействий, таких как пыль, вода или механические повреждения. Закрытые лотки обычно использованы в помещениях, где не нужно обеспечивать вентиляцию или проверку состояния кабелей с конечной целью безопасности.

Основные виды лотков

Кабельные лотки представляют собой структуры из металла, пластика или бетона, предназначенные для укладки и защиты кабелей. В зависимости от специфики применения и требований к монтажу, существуют разные виды лотков.

Первый вид лотков – плоские лотки, имеющие прямоугольное сечение. Они часто используются во многих отраслях, таких как промышленность, транспорт, строительство и телекоммуникации. У плоских лотков простая конструкция, их удобно монтировать и обслуживать.

Второй вид лотков – перфорированные лотки, которые имеют отверстия на дне и боках. Они используются, чтобы обеспечить вентиляцию и охлаждение кабелей, особенно в местах с высокой плотностью кабельных проводов. Перфорированные лотки также позволяют легко проверять и ремонтировать кабели, так как они обеспечивают свободный доступ для персонала.

Третий вид лотков – каналы для закладки кабеля. Каналы представляют собой горизонтальные структуры, используемые для укладки кабелей под полом или в стенах. Они обеспечивают скрытое размещение кабелей и защиту от повреждений. Каналы могут быть выполнены из различных материалов и иметь разные размеры в зависимости от требований и особенностей монтажа.

Все эти виды лотков и каналов находят широкое применение в различных отраслях и сферах деятельности. Выбор оптимального типа лотка зависит от конкретных условий монтажа и требований кабельной системы.

Лотки перфорированные

Лотки перфорированные представляют собой металлические конструкции с отверстиями на боковых стенках. Они используются для прокладки и организации кабелей и проводов, обеспечивая хорошую вентиляцию и визуальный доступ к кабельной системе. Перфорированные лотки обычно выпускаются из стального листа, который проклеивается и сваривается, образуя прочную и надежную конструкцию.

Преимущества использования перфорированных лотков:

• Хорошая вентиляция: отверстия на стенках лотка позволяют воздуху свободно циркулировать, предотвращая перегрев кабелей и обеспечивая их надежную работу.
• Легкий доступ: перфорированные лотки имеют открытую конструкцию, что облегчает доступ к кабелям для установки, обслуживания и проверки.
• Эстетический вид: перфорированная конструкция лотка делает кабельную систему более организованной и аккуратной, придавая ей профессиональный и современный вид.

Перфорированные лотки могут быть использованы как внутри помещений, так и на открытых участках. Они применяются в различных отраслях, включая электроэнергетику, телекоммуникации, промышленность и транспорт. При выборе перфорированных лотков следует учитывать требования по нагрузке, среде эксплуатации и размерам кабелей.

Лотки напольные

Лотки напольные – это монтажные конструкции, предназначенные для прокладки и защиты кабелей и проводов на полу или земле. Они применяются в различных сферах, включая инженерные системы зданий, электроэнергетику, транспортную и производственную индустрию.

Лотки напольные обеспечивают надежную и безопасную укладку кабелей и предотвращают их повреждения. Они изготавливаются из прочных материалов, таких как сталь или алюминий, что обеспечивает долговечность и стойкость к внешним воздействиям.

Для удобства монтажа и обслуживания лотки напольные оснащаются различными аксессуарами, такими как крышки, перегородки, уголки и крепежные элементы. Это позволяет легко и гибко приспособить данные конструкции под нужные требования и условия эксплуатации.

Одним из главных преимуществ использования лотков напольных является возможность упорядочить проходы кабелей и проводов, что позволяет легко осуществлять монтаж, демонтаж и обслуживание. Также данная конструкция способствует безопасности и эстетическому внешнему виду помещений, так как провода и кабели будут скрыты под соответствующими защитными панелями или крышками.

Лотки встраиваемые

Лотки встраиваемые – это особый тип лотков, который устанавливается в стены, полы или потолки зданий. Они предназначены для скрытого монтажа кабелей и проводов и обеспечивают эстетическую и функциональную функцию в пространстве.

Данные лотки часто используются в офисах, торговых центрах, аэропортах и других коммерческих сооружениях, где требуется аккуратный монтаж кабелей без их видимости.

Основными преимуществами встраиваемых лотков являются их незаметность и возможность интеграции с остальными элементами интерьера. Они могут быть покрашены в цвет стен или пола, чтобы быть незаметными.

• Встраиваемые лотки обеспечивают надежную защиту кабелей от повреждений, пыли и воздействия окружающей среды.
• Они легко монтируются в стены и потолки, не нарушая общую архитектуру помещения.
• Внутри лотков можно организовать кабельную трассу, разделив кабели по функциональным группам.

Особенностью встраиваемых лотков является их гибкость в установке. Они могут быть установлены до или после окончательной отделки помещения, что облегчает монтаж и обновление кабельной системы в долгосрочной перспективе.

Монтаж кабельных лотков

Монтаж кабельных лотков является важным этапом при прокладке кабелей и проводов в зданиях и сооружениях. Кабельные лотки представляют собой специальные металлические или пластиковые короба, предназначенные для укладки и защиты кабелей от повреждений.

Перед началом монтажа необходимо провести подробную инженерную разработку и составить план укладки лотков. Учитываются параметры помещения, требования к безопасности и эксплуатации, а также количество и типы кабелей, которые будут укладываться.

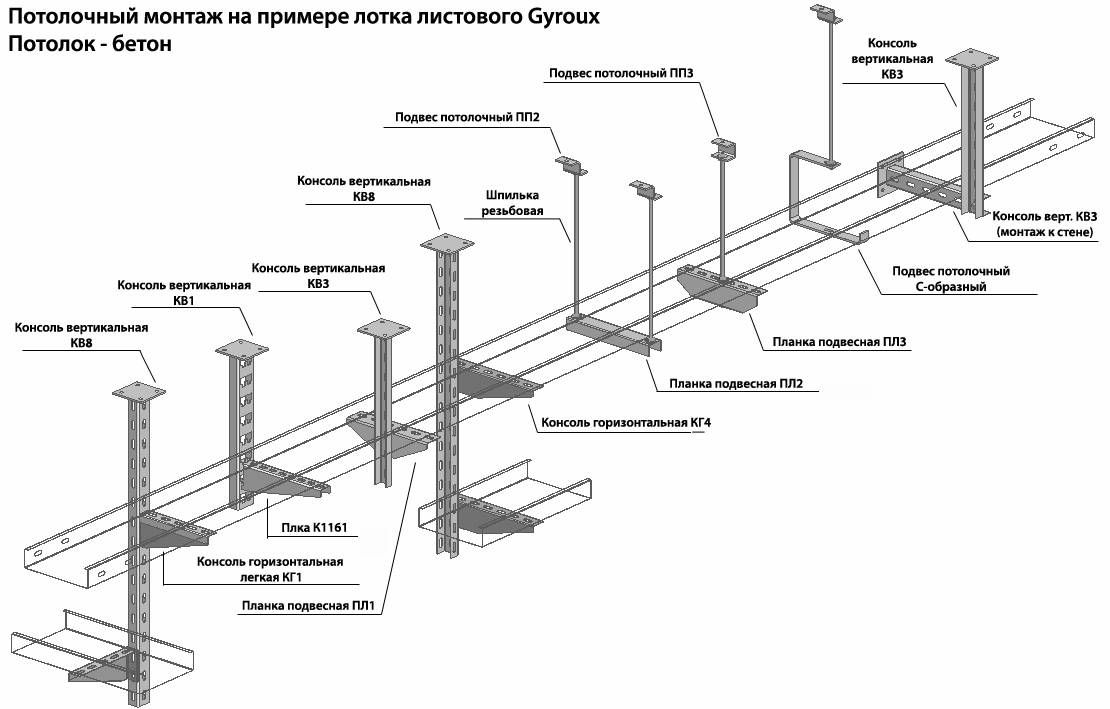

Для монтажа кабельных лотков используются специальные крепежные элементы, такие как стойки, консоли, кронштейны. Они обеспечивают надежное крепление лотков к стенам, потолкам или полу. При установке необходимо учесть не только надежность крепления, но и возможность доступа кабелей при необходимости проведения работ по обслуживанию и ремонту.

Правильный монтаж кабельных лотков позволяет обеспечить правильную прокладку проводов и кабелей, обеспечивает их надежную защиту от механических повреждений и воздействия внешних факторов. Важно также учитывать правила безопасности при монтаже, например, разводить кабели определенными расстояниями друг от друга, чтобы избежать электромагнитных помех и перегрева.

Подготовка места установки

Перед установкой основных видов монтажа кабельных лотков и каналов необходимо провести подготовку места, где будет размещаться оборудование. Эта процедура включает в себя следующие этапы:

1. Определение требуемого количества и размеров лотков и каналов. Для этого проводится тщательное обследование и измерение места, где будут установлены лотки. Это позволяет определить не только количество и размеры лотков, но и их расположение.
2. Очистка и подготовка места установки. Перед установкой лотков и каналов необходимо очистить место от старых лотков, кабелей и других препятствий. Также важно удалить все виды загрязнений с поверхности установочной площадки.
3. Установка необходимых крепежных элементов. Для надежной фиксации лотков и каналов на установочной площадке необходимо установить специальные крепежные элементы, такие как анкерные болты, хомуты или специализированные кронштейны.
4. Проверка и испытание места установки. После установки крепежных элементов необходимо проверить их надежность и устойчивость. Для этого рекомендуется провести испытание на прочность и устойчивость к внешним воздействиям.

Подготовка места установки является неотъемлемой частью процесса монтажа кабельных лотков и каналов. Этот этап позволяет обеспечить надежность, устойчивость и долговечность установленного оборудования. От правильно выполненной подготовки места установки зависит эффективность и безопасность работы кабельных лотков и каналов.

Монтаж основания лотка

Монтаж основания лотка является одной из важных стадий работ по установке кабельных лотков и каналов. Основание лотка — это поверхность, на которую устанавливается лоток или канал, и оно должно быть прочным и устойчивым.

Перед началом монтажа основания лотка необходимо произвести подготовительные работы. Сначала необходимо провести маркировку мест, где будет устанавливаться лоток. Затем следует очистить поверхность от грязи, пыли и других загрязнений, чтобы обеспечить надежное крепление.

После подготовительных работ можно приступать к монтажу основания лотка. В зависимости от типа основания, монтаж может быть разным. Например, для установки на бетонную поверхность используются анкерные болты или шурупы, которые прокладываются через отверстия в основании лотка и закрепляются в бетоне.

Для установки на кирпичную или гипсокартонную стену используются дюбели или саморезы, которые закрепляются в основании лотка. При этом необходимо учитывать вес лотка и нагрузки, которые он будет выдерживать, чтобы правильно подобрать крепежные элементы.

После установки основания лотка необходимо проверить его надежность и устойчивость. Для этого можно нагрузить лоток в соответствии с проектными нагрузками и убедиться, что он держится крепко и не подвижен.

Установка и закрепление лотка

Установка и закрепление лотка является важным этапом в процессе создания кабельной системы. От качественного монтажа зависит надежность и эффективность работы системы.

Перед установкой лотка необходимо определить его местоположение и траекторию. Для этого проводится тщательная планировка, учитывая различные факторы, такие как вид кабеля, его длина, потребности системы и ограничения помещения. Планировка позволяет определить оптимальное количество и тип лотков для создания эффективной кабельной системы.

После планировки приступают к установке и закреплению лотка. Сначала необходимо провести монтаж крепления. Для этого используются специальные кронштейны или кронштейны-уголки, которые крепятся к стенам или потолку. Крепления должны быть надежными и выдерживать вес лотка и кабелей, чтобы избежать их падения или деформации.

После монтажа крепления производится установка самого лотка. Лотки могут быть различной формы и размера, в зависимости от требований и потребностей системы. Лотки могут быть прямыми, угловыми или специальными, такими как отводы или переходы. Установка лотка должна быть точной и тщательной, чтобы обеспечить правильное прохождение кабелей и специальных элементов по его траектории.

После установки лотка необходимо закрепить его с использованием специальных скоб, зажимов или крепежных элементов. Закрепление должно быть равномерным и прочным, чтобы предотвратить движение или смещение лотка со временем. Закрепленный лоток должен быть надежным и устойчивым, чтобы обеспечить безопасность кабелей и гарантировать их эффективную работу.

В процессе установки и закрепления лотка необходимо соблюдать все требования и нормы безопасности, чтобы обеспечить безопасную эксплуатацию системы. Также важно проводить регулярные инспекции и обслуживание лотков, чтобы своевременно выявлять и устранять возможные проблемы или повреждения, обеспечивая долговечность и надежность кабельной системы.

Монтаж кабельных каналов

Монтаж кабельных каналов – это важный этап в процессе создания электро- и телекоммуникационных систем. Кабельные каналы предназначены для прокладки и организации проводов и кабелей, обеспечивая их защиту и удобный доступ для обслуживания.

Перед началом монтажа необходимо разработать проект кабельной системы, учитывая особенности здания и требования заказчика. Важно правильно выбрать тип кабельного канала, учитывая уровень защиты, необходимость экранирования и требования к эстетике. После этого можно приступать непосредственно к монтажным работам.

Первым шагом является разметка кабельного канала на плане помещения. Важно учесть расстояния до электроустановок и других инженерных коммуникаций. Затем производится монтаж крепежных элементов: кабельные каналы крепятся к стене или потолку с помощью специальных кронштейнов и крепежных зажимов.

Провода и кабели укладываются в кабельные каналы и закрепляются с помощью стяжных лент и скоб. При необходимости в каналы могут устанавливаться перегородки для разделения проводов, а также другие дополнительные элементы, например, перегрузочные пластины или кабельные переходники.

Важной частью монтажа кабельных каналов является проведение испытаний и проверка корректности установки. После укладки проводов и закрепления их в каналах, необходимо проверить правильность соединений, отсутствие повреждений, а также провести испытания на противодействие воздействию электромагнитных полей и рассеивание тепла.

В результате правильно выполненного монтажа кабельных каналов обеспечивается надежная и безопасная работа электро- и телекоммуникационных систем. Кабельные каналы позволяют избежать путаницы проводов, предотвращают их повреждения и обеспечивают удобство обслуживания и замены. Профессиональный монтаж кабельных каналов – залог успешной работы электро- и телекоммуникационных систем на долгие годы.
