Виды и типы автоматических выключателей в электрических сетях: разбор видов и особенности

Автоматические выключатели являются неотъемлемой частью электрических сетей и представляют собой устройства, предназначенные для защиты системы от перегрузки и короткого замыкания. Они обеспечивают безопасность и надежность работы электроустановок, предотвращают возможные аварийные ситуации и повреждения оборудования.

Существует несколько видов автоматических выключателей, различающихся по принципу действия, предназначению и области применения. Одним из наиболее популярных видов является тепловой автоматический выключатель. Он отключает электрическую цепь при превышении заданной температуры, что позволяет предотвратить перегрузку и возможное возгорание.

Еще одним типовым видом автоматического выключателя является магнитный. Он срабатывает при возникновении короткого замыкания, благодаря чему исключается повреждение системы и возникновение аварийных ситуаций. Магнитные выключатели обладают высокой надежностью и точностью действия, поэтому часто применяются в промышленных и коммерческих электроустановках.

Типы автоматических выключателей

Автоматический выключатель – это устройство, предназначенное для защиты электрических сетей от перегрузок и коротких замыканий. Они используются в различных электрических системах – от домашних электрических сетей до промышленных объектов.

В зависимости от принципа работы, выделяют следующие типы автоматических выключателей:

• Термомагнитные автоматические выключатели (ТМАВ) – самый распространенный и используемый тип. Они сочетают в себе два принципа защиты: тепловой и магнитный. Тепловая защита активируется при перегрузке, а магнитная – при коротком замыкании.
• Дифференциальные автоматические выключатели (ДАВ) – используются для защиты от токов утечки и предотвращения возникновения пожаров и поражения электрическим током.
• Электромагнитные автоматические выключатели (ЭМАВ) – обеспечивают защиту только от коротких замыканий путем создания электромагнитного поля, которое активирует механизм отключения.

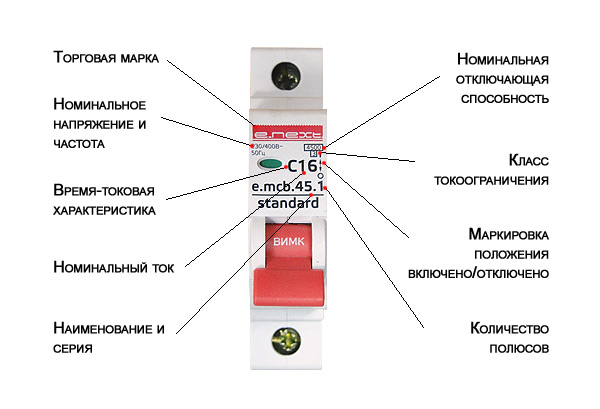

Кроме того, автоматические выключатели могут различаться по параметрам и характеристикам:

1. Номинальный ток (In) – значение максимального тока, при котором автоматический выключатель может работать без перегрева.
2. Дифференциальный ток (I△n) – значение тока, при котором дифференциальный автоматический выключатель срабатывает и отключает электрическую сеть.
3. Кол-во полюсов – количество контактов, которые может размещаться в автоматическом выключателе (однополюсный, двухполюсный, трехполюсный, четырехполюсный).
4. Тип установки – способ установки автоматического выключателя (на Din-рейку, на планку, на монтажный кронштейн).

Все эти параметры и характеристики нужно учитывать при выборе автоматического выключателя для конкретной электрической системы. Некорректный выбор может привести к неправильной работе выключателя и недостаточной защите сети.

Выключатель без контроля нагрузки

Выключатель без контроля нагрузки (автоматический выключатель без расцепителя) – это электроустройство, которое служит для защиты электрической сети от перегрузок и коротких замыканий. Он отключает подачу электроэнергии в случае возникновения аварийной ситуации.

Основное предназначение выключателя без контроля нагрузки – предотвращение возгорания электроустановок и предотвращение возможных повреждений оборудования в случае аварии. Он отключает подачу электроэнергии, когда ток превышает заданное значение или когда возникает короткое замыкание.

Особенности выключателя без контроля нагрузки:

• Не имеет возможности ручного включения и выключения;
• Не оснащен расцепителем, поэтому не производит автоматической проверки состояния нагрузки и силы тока;
• Используется в случаях, когда не требуется контроль нагрузки, например, для защиты светильников, силовых розеток и других непрерывно работающих приборов;
• Отключает подачу электроэнергии только в случае перегрузки или короткого замыкания;
• Может иметь различную мощность и номинальное напряжение в зависимости от конкретной электроустановки.

Таким образом, выключатель без контроля нагрузки является важной составляющей электрической сети, обеспечивая безопасность её работы и предотвращая возможные аварийные ситуации.

Выключатель с контролем нагрузки

Выключатель с контролем нагрузки – это специальный тип автоматического выключателя, который предназначен для защиты электрической цепи от перегрузок и короткого замыкания, а также для контроля нагрузки.

Основная функция выключателя с контролем нагрузки – предотвращение превышения допустимых значений тока. Когда нагрузка на цепь достигает установленных пределов, выключатель автоматически разрывает цепь и прекращает подачу электричества, что предотвращает перегрев проводов и возможные пожары.

Выключатель с контролем нагрузки также оснащен функцией контроля нагрузки. С помощью индикаторов или механизма, находящегося на самом выключателе, возможно получить информацию о текущем состоянии нагрузки. Это позволяет оперативно узнать, когда нагрузка становится слишком большой и превышает допустимые пределы, что может привести к перегреву системы.

Такие выключатели иногда называются и экстренными выключателями. Они устанавливаются в местах, где возможно возникновение нагрузки, которая может превысить допустимые пределы, например, в помещениях с оснащением электрооборудованием, где происходят частые перегрузки или короткие замыкания.

Существует несколько разновидностей выключателей с контролем нагрузки, включая автоматические выключатели с тепловой защитой, дифференциальные выключатели и комбинированные автоматические выключатели.

Выключатель с контролем нагрузки является важным элементом безопасности электрической системы и помогает предотвратить повреждения оборудования, возгорания и другие аварийные ситуации, связанные с превышением допустимых значений тока в электрической цепи.

Выключатель с защитой от перегрузки

Выключатель с защитой от перегрузки, также называемый автоматическим выключателем или автоматом, является устройством, защищающим электрическую систему от повышенного электрического тока, вызванного перегрузкой.

Основная функция выключателя с защитой от перегрузки заключается в предотвращении возникновения пожара или повреждения оборудования, которые могут быть вызваны избыточным нагревом проводов и других элементов электрической системы. При превышении заданного значения тока, автоматический выключатель разрывает электрическую цепь и прекращает подачу электроэнергии в нагрузку.

Выключатель с защитой от перегрузки обычно имеет следующие особенности:

• Тепловой элемент: автоматический выключатель оснащен тепловым элементом, который реагирует на повышение температуры проводника при перегрузке.
• Настройка тока: выключатель с защитой от перегрузки имеет возможность настройки заданного значения тока, при превышении которого выключение срабатывает.
• Индикация состояния: некоторые модели выключателей оборудованы светодиодными индикаторами, позволяющими узнать о состоянии срабатывания.
• Сброс: после срабатывания автоматический выключатель может быть сброшен при помощи специальной кнопки или переключателя.

Выключатель с защитой от перегрузки широко применяется в различных электрических системах, включая жилые и коммерческие здания, промышленные установки и электрооборудование. Он является важным элементом безопасности, который позволяет предотвратить возможные поломки и аварии, связанные с перегрузкой электрической системы.

Виды автоматических выключателей

В электрических сетях используются различные типы автоматических выключателей, которые выполняют функцию защиты от перегрузок и короткого замыкания. Различают следующие виды автоматических выключателей:

• Автоматические выключатели номинальным током до 100 А:
• Дифференциальные автоматические выключатели (ДАВ) — обеспечивают защиту от утечки тока, предохраняя от поражения электрическим током;
• Автоматические выключатели с термомагнитным расцепителем — сочетают в себе термическую и магнитную защиту от перегрузок и короткого замыкания.
• Автоматические выключатели номинальным током от 100 А до 800 А:
• Магнитные автоматические выключатели — предназначены для защиты от короткого замыкания;
• Термомагнитные автоматические выключатели — комбинируют в себе магнитную и термическую защиту от перегрузок и короткого замыкания.
• Автоматические выключатели номинальным током свыше 800 А:
• Магнитно-гидравлические автоматические выключатели — сочетают в себе защиту от короткого замыкания и повышенной нагрузки;
• Термомагнитные автоматические выключатели — обеспечивают защиту от перегрузок и короткого замыкания.

Каждый вид автоматических выключателей имеет свои особенности и область применения. Выбор определенного типа автоматического выключателя зависит от мощности электрической сети, характеристик нагрузки и требований к безопасности.

Автоматический выключатель с дифференциальной защитой

Автоматический выключатель с дифференциальной защитой (АВДЗ) предназначен для защиты людей от поражения электрическим током при возникновении утечки тока в электрической сети. Он обеспечивает обнаружение дисбаланса между фазным и нулевым проводами благодаря встроенному дифференциальному трансформатору.

Основной принцип работы АВДЗ заключается в сравнении суммарного тока, проходящего по фазным проводам, с током, проходящим по нулевому проводу. Если обнаруживается разность между этими токами, превышающая заданный пороговый уровень, то АВДЗ срабатывает и отключает электрическую сеть.

Преимущества использования АВДЗ:

• Защита от поражения электрическим током при возникновении утечки тока;
• Предотвращение возгорания и короткого замыкания в электрической сети;
• Высокая надежность и точность работы;
• Возможность быстрого реагирования при обнаружении утечки тока;
• Простота установки и эксплуатации.

АВДЗ широко используется в бытовых и промышленных электрических сетях, где возможно возникновение утечек тока через корпус оборудования или изоляцию проводников. Он обеспечивает безопасность людей и сохранность оборудования, а также улучшает надежность работы электрической сети.

Автоматический выключатель с временной задержкой

Автоматический выключатель с временной задержкой (AVD) представляет собой устройство, которое используется для обеспечения временной задержки в отключении электрической цепи. Этот тип выключателей обычно используется для защиты оборудования от перегрузок или коротких замыканий.

AVD имеет регулируемое время задержки, которое позволяет установить нужное время до отключения цепи после возникновения проблемы. Это может быть полезно, например, при временных перегрузках, которые возникают при запуске электромотора. В таком случае AVD может обеспечить нужную временную задержку, чтобы предотвратить отключение цепи.

Принцип работы AVD основан на использовании тепловых элементов, механизмов или электронных схем, которые отслеживают значение тока в цепи. Если текущий ток превышает установленное значение, AVD активируется и начинает отсчитывать заданное время задержки.

AVD может быть полезным в различных ситуациях. Например, в системах освещения, AVD может предотвратить неожиданное отключение света при кратковременных перегрузках. В системах вентиляции или кондиционирования воздуха, AVD может защитить моторы от повреждений при старте. Также AVD может использоваться для защиты от перегрузок или коротких замыканий в различных промышленных или бытовых устройствах.

AVD обычно имеет номинальное значение задержки, которое может быть от 0,1 до нескольких секунд, в зависимости от требований и характеристик системы. Кроме того, эти выключатели могут иметь дополнительные функции, такие как индикация состояния, возможность сброса или установки времени задержки.

Использование автоматического выключателя с временной задержкой может значительно повысить безопасность электрических систем и оборудования. Он позволяет предотвратить аварийные ситуации и повреждения оборудования, а также обеспечить более стабильную работу системы в целом.

Автоматический выключатель с защитой от короткого замыкания

Автоматический выключатель с защитой от короткого замыкания (АВЗ) – это устройство, предназначенное для автоматического отключения электрической цепи при возникновении короткого замыкания. Короткое замыкание – это непреднамеренное соединение проводников с низким сопротивлением, что приводит к сильному току и возможности возникновения пожара или повреждения электрооборудования.

АВЗ работает по принципу электромагнитного или электротермического расцепления, основанного на измерении тока. Это обеспечивает мгновенное отключение электрической цепи при превышении заданного значения тока, что защищает оборудование и предотвращает возникновение аварийных ситуаций.

Основные особенности автоматического выключателя с защитой от короткого замыкания:

• Тип: Существуют различные типы АВЗ, включая автоматические выключатели с электромагнитным расцеплением (АВЗ-ЭМ) и автоматические выключатели с электротермическим расцеплением (АВЗ-ЭТ).
• Расцепление: АВЗ-ЭМ обычно имеет быстрое электромагнитное расцепление, что позволяет быстро и надежно отключить цепь при коротком замыкании. АВЗ-ЭТ обычно имеет медленное электротермическое расцепление, что позволяет справиться с перегрузками, но менее эффективно при коротком замыкании.
• Токовая чувствительность: АВЗ обычно имеет различные уровни токовой чувствительности, которые определяют предельные значения тока для срабатывания. Например, АВЗ может быть настроен на срабатывание при токе 10 А или 30 А.
• Дополнительные функции: Некоторые АВЗ могут иметь дополнительные функции, такие как индикация состояния, защита от сверхтока или возможность удаленного управления.

Автоматический выключатель с защитой от короткого замыкания является важной составной частью электрической системы и обеспечивает безопасность и надежность работы электрооборудования. Его использование позволяет предотвратить серьезные аварии и повреждения оборудования, а также обеспечить эффективную защиту от короткого замыкания.

Особенности автоматических выключателей

Автоматические выключатели являются одним из основных элементов системы защиты электрических сетей. Они предназначены для автоматического отключения электроустановки при превышении заданных значений тока или при возникновении короткого замыкания.

Особенности автоматических выключателей:

• Надежность и быстрое реагирование: автоматические выключатели обеспечивают надежную защиту электрических сетей и быстрое отключение в случае возникновения неполадок. Это способствует предотвращению возможных повреждений оборудования и обеспечению безопасности людей.
• Регулируемые параметры: автоматические выключатели имеют регулируемые параметры, такие как ток перегрузки и ток короткого замыкания. Это позволяет настроить выключатель под конкретные требования и особенности электрической сети.
• Индикация состояния: некоторые автоматические выключатели оборудованы специальными индикаторами, которые позволяют визуально определить их состояние (включен, выключен, сработал).
• Защита от перегрузки и короткого замыкания: основными функциями автоматических выключателей является защита от перегрузки и короткого замыкания. Они автоматически отключают электроустановку, если превышаются заданные значения тока.
• Долговечность и низкая подверженность воздействию окружающей среды: автоматические выключатели обладают высокой надежностью и долговечностью, а также имеют низкую подверженность воздействию влаги, пыли и других агрессивных факторов окружающей среды.

В зависимости от назначения и особенностей эксплуатации, существует множество различных типов автоматических выключателей, таких как автоматические выключатели силовые, дифференциальные, модульные и другие.

Тип автоматического выключателя	Описание
Силовой	Предназначен для защиты электроустановок от перегрузки и короткого замыкания в электрических сетях переменного тока.
Дифференциальный	Обеспечивает защиту от токов утечки в электроустановках, что позволяет предотвратить удар электрическим током.
Модульный	Имеет съемный модуль, что позволяет быстро заменить выключатель без необходимости отключения всей электроустановки.
Выборочный	Обеспечивает последовательное отключение сети при возникновении проблемы на отдельных участках, что позволяет избежать простоя всей электроустановки.

Все эти особенности и разнообразие типов позволяют выбрать наиболее подходящий автоматический выключатель для конкретных задач и обеспечить эффективную и надежную защиту электрических сетей.

Реле времени для автоматического выключателя

Реле времени является неотъемлемой частью автоматических выключателей в электрических сетях. Оно представляет собой электронное устройство, которое обеспечивает задержку времени перед отключением или включением электрооборудования.

Реле времени имеет несколько ключевых функций:

• Задержка времени перед выключением: Реле времени позволяет установить определенную задержку перед автоматическим выключением электрооборудования. Это особенно полезно, когда необходимо обеспечить короткую задержку перед отключением в случае возникновения временных сбоев или перегрузок в электрической сети.
• Задержка времени перед включением: Реле времени также может использоваться для установки задержки перед включением электрооборудования. Это может быть полезно, когда необходимо предотвратить одновременное включение нескольких устройств или когда требуется поочередное включение оборудования для избежания перегрузки электрической сети.
• Интервальное управление: Некоторые реле времени позволяют установить определенные интервалы времени для автоматического включения и выключения электрооборудования. Это может быть полезно в случае периодических задач, например, для автоматического включения и выключения осветительных приборов.

Реле времени может быть оснащено различными параметрами установки, такими как время задержки, режим работы (включение/выключение), диапазон времени и другие. Кроме того, оно может использоваться как самостоятельное устройство или в составе автоматического выключателя.

Важно отметить, что реле времени необходимо правильно настроить и использовать с учетом конкретных требований и условий электрической сети. Неправильное использование реле времени может привести к нежелательным последствиям, таким как перегрузка сети, повреждение оборудования или нарушение работы электрической системы.

В целом, реле времени является незаменимым инструментом для обеспечения точного и надежного управления электрооборудованием в электрических сетях. Правильное использование и настройка реле времени позволяют снизить риск возникновения аварийных ситуаций и повысить безопасность работы электрической системы.

Уровни чувствительности автоматического выключателя

Автоматические выключатели в электрической сети обеспечивают защиту от перегрузки и короткого замыкания. Они могут быть различных типов и иметь разные параметры, включая уровень чувствительности.

Уровень чувствительности автоматического выключателя определяет, какая амперажная разница в токе будет вызывать его срабатывание. Чем меньше уровень чувствительности, тем быстрее выключатель отключит электрическую цепь при превышении заданного значения тока.

Обычно уровень чувствительности выражается в процентах от номинального значения тока. Например, если номинальный ток автоматического выключателя составляет 10 А, а уровень чувствительности — 80%, то выключатель сработает при превышении тока 8 А.

Уровень чувствительности может быть фиксированным или регулируемым. В случае фиксированного уровня чувствительности он задается производителем и не может быть изменен. В случае регулируемого уровня чувствительности выключатель имеет специальный регулятор, с помощью которого можно изменять уровень срабатывания в определенных пределах.

Выбор уровня чувствительности автоматического выключателя зависит от конкретных условий эксплуатации и требований к защите электрической сети. Важно учитывать максимально возможный ток, который может протекать в цепи, а также специфику нагрузки и ее изменения во времени.

Низкий уровень чувствительности может быть предпочтительным в случаях, когда нагрузка имеет большой пусковой ток или периодически превышает свой номинал, например, при работе электродвигателей или запуске электроинструментов. Более высокий уровень чувствительности может быть необходим при наличии чувствительных электронных компонентов или при работе с низковольтными сетями, где даже небольшое перегрузка может вызвать повреждение оборудования.

Важно выбирать автоматический выключатель с соответствующим уровнем чувствительности, чтобы обеспечить надежную защиту электрической сети от перегрузок и коротких замыканий.
